¿Alguna vez se han preguntado qué es realmente un transformador y por qué unos son de aceite y otros son secos?
Un transformador es un dispositivo eléctrico que sirve para cambiar el nivel de voltaje en los sistemas energéticos, permitiendo la transmisión y distribución segura de la energía eléctrica.
Los dos tipos de transformadores más utilizados son: los de aceite y los secos de resina.
La diferencia fundamental entre un transformador de aceite y uno seco se refiere a su forma de refrigeración y aislamiento. El transformador seco se refrigera con aire y no contiene líquido aislante, mientras que el transformador de aceite utiliza aceite transformador, que a la vez refrigera y aísla los devanados.
La elección entre un transformador de aceite o uno seco depende de la potencia, el lugar de instalación y los requisitos de seguridad.
Es precisamente este detalle de diseño lo que influye en dónde puede trabajar un transformador determinado, qué potencias manejará y cómo será operado.
En la parte siguiente del artículo mostramos cómo estas diferencias se traducen en aplicaciones reales.
¿En qué se diferencia un transformador seco de uno de aceite?
La principal diferencia entre un transformador seco y uno de aceite radica en su construcción interna y su método de disipación de calor. Los transformadores secos, como su nombre indica, no utilizan sustancias líquidas para refrigerar. Los devanados no están sumergidos en ningún fluido, y el calor generado durante el funcionamiento se disipa al entorno mediante la circulación natural o forzada de aire alrededor de los devanados.
Este tipo de construcción hace que el transformador seco se utilice a menudo en lugares donde la seguridad contra incendios es crucial. Esto se aplica principalmente a edificios de uso público e instalaciones industriales interiores, donde la presencia de aceite sería indeseable.
El transformador de aceite funciona bajo una lógica diferente. Tanto los devanados como el núcleo están sumergidos en aceite transformador, que circula dentro del tanque, absorbiendo eficazmente el calor y transfiriéndolo al sistema de refrigeración. El aceite cumple una doble función: refrigera los elementos activos del transformador y les proporciona aislamiento eléctrico.
Gracias a esto, el transformador de aceite maneja mucho mejor las cargas altas y el funcionamiento prolongado a gran potencia, lo que lo hace predominante en aplicaciones industriales y de distribución de energía. En la práctica, esto significa que el transformador seco se elige con más frecuencia para instalaciones interiores, mientras que el transformador de aceite se utiliza donde son fundamentales la alta potencia y la estabilidad operativa a lo largo del tiempo.

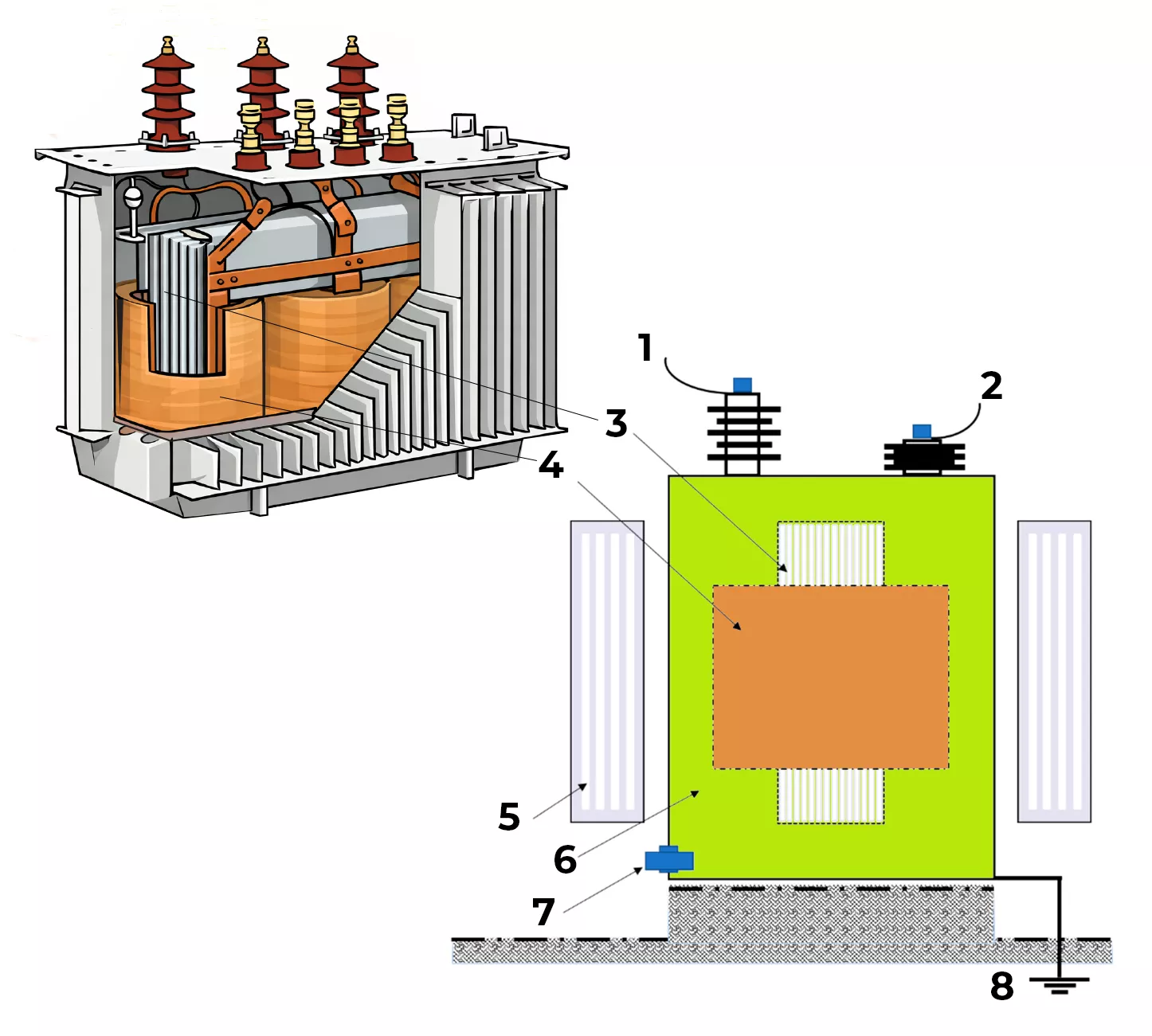

Ilustración 1: Corte esquemático de un transformador de aceite que muestra los devanados, el núcleo magnético y el aislamiento de aceite utilizados en transformadores de media tensión.
En el esquema se indican: 1) Lado de alta tensión, 2) Lado de baja y media tensión 3)Núcleo del transformador 4) Devanados 5) Radiador 6) Aceite mineral que cumple funciones de aislamiento y refrigeración 7) Toma de tierra que garantiza la seguridad de la operación.
CC: Energeks / researchgate.net
¿Qué es un transformador seco o transformador resinoso?
En la práctica del sector, los términos "transformador seco" y "transformador resinoso" se utilizan de manera intercambiable y se refieren a la misma tecnología de fabricación. No se trata de una simplificación lingüística, sino de una descripción precisa de la construcción del transformador y del material aislante utilizado.
Un transformador seco es un transformador que no utiliza un medio aislante ni refrigerante líquido, como el aceite. Sus devanados están encapsulados en resina epoxi, de ahí la denominación "resinoso". La resina forma una estructura compacta y duradera que aísla eléctricamente los conductores, los protege contra la humedad y la contaminación, y estabiliza mecánicamente toda la construcción.
El término "seco" enfatiza la ausencia de líquido en el transformador, mientras que "resinoso" especifica el método de implementación del aislamiento. Desde un punto de vista técnico, ambos conceptos describen la misma solución, y su uso paralelo se debe a diferentes puntos de referencia: constructivo y material.
Gracias al uso de la resina epoxi, un transformador seco:
No presenta riesgo de fugas,
Se caracteriza por un bajo riesgo de incendio,
Es resistente a la humedad y al polvo,
Puede instalarse directamente en el interior de edificios.
Es precisamente por esto que los transformadores secos llegan cada vez más a lugares donde no hay espacio para accidentes ni improvisación: hospitales, centros de datos, edificios públicos e instalaciones industriales modernas. Allí, la seguridad y la previsibilidad del funcionamiento no son un añadido, sino una condición indispensable.
Si deseas ver cómo se traducen estos principios en escenarios operativos reales, visita el artículo:
Transformador seco. 5 razones por las que destaca en condiciones difíciles
donde conocerás aplicaciones concretas, límites de capacidad y situaciones en las que esta tecnología realmente tiene sentido.

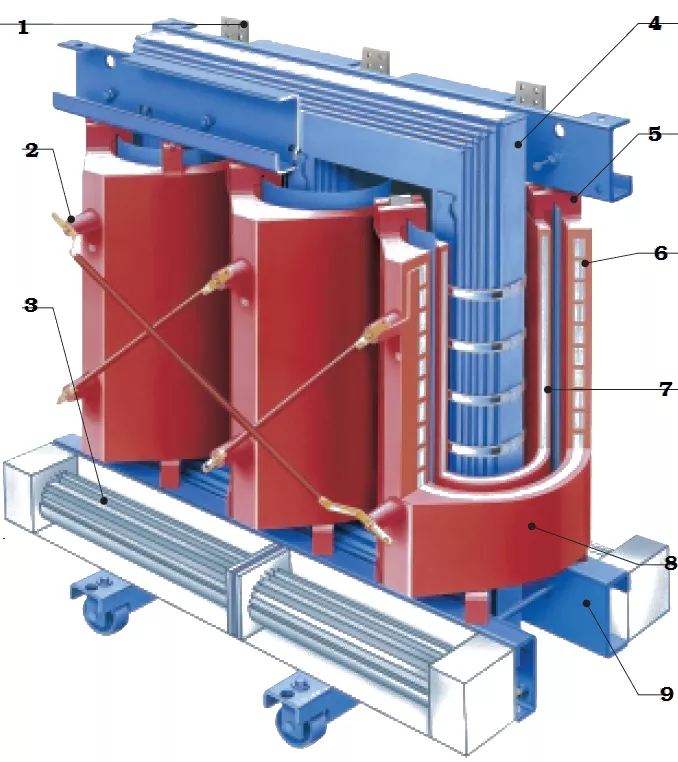

Ilustración 2: Sección transversal de los devanados de un transformador seco recubiertos con resina epoxi. La ilustración muestra una sección transversal de un transformador seco con bobinados recubiertos con resina epoxi, con el núcleo magnético visible, el sistema de refrigeración por aire y los elementos estructurales responsables de la estabilidad mecánica y el funcionamiento seguro. En el esquema se indican: 1). bornes de baja tensión, 2). bornes de alta tensión, 3). ventiladores transversales, 4). núcleo de tres columnas, 5). elementos distanciadores flexibles
CC: efxkits.com
¿Para qué sirve un transformador de aceite?
El transformador de aceite es un estándar en la energía profesional e industrial. Se encuentra en subestaciones de media y alta tensión, plantas industriales, granjas fotovoltaicas, centrales eléctricas y en infraestructura de distribución.
Su mayor ventaja es la capacidad de transmitir grandes potencias manteniendo parámetros de operación estables. El aceite del transformador disipa eficazmente el calor de los devanados y del núcleo, lo que permite operar de forma continua bajo alta carga sin riesgo de sobrecalentamiento.
En la práctica, el transformador de aceite se elige donde:
Se requieren grandes potencias nominales.
El equipo opera en modo continuo.
La instalación se encuentra en exterior.
Es crucial una alta resistencia a las sobrecargas.
El transformador de aceite está diseñado para una operación estable y prolongada en condiciones ambientales variables. La alta capacidad térmica del aceite permite transmitir grandes potencias con dimensiones relativamente compactas, lo que es especialmente importante en instalaciones exteriores, donde las condiciones de trabajo distan mucho de ser ideales.

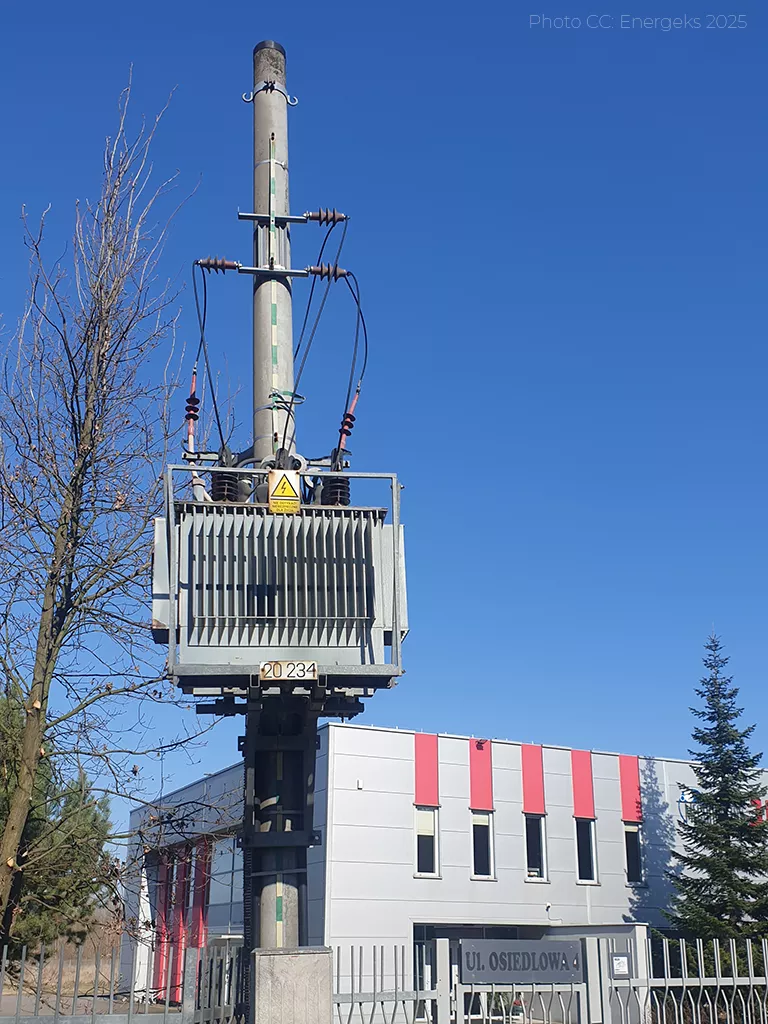

Foto: Subestación de poste con un transformador de aceite montado en un poste energético, utilizada en redes de distribución de media tensión. Este tipo de soluciones se emplean en redes de distribución, donde el equipo opera en condiciones ambientales variables.
Foto CC: Energeks 2025
Un buen ejemplo son las instalaciones fotovoltaicas, donde el transformador funciona bajo condiciones de carga variable, grandes fluctuaciones de temperatura y sobrecargas cíclicas derivadas del carácter de la generación de energía. En estas aplicaciones, no solo importan los parámetros nominales, sino también el método de refrigeración, la resistencia al funcionamiento continuo a largo plazo y la previsibilidad de las pérdidas de energía en el tiempo.
En el caso de granjas fotovoltaicas pequeñas y medianas, la elección del transformador a menudo influye directamente en la rentabilidad de todo el proyecto, y no solo en sus parámetros técnicos. Las diferencias en eficiencia, capacidad de funcionamiento con cargas parciales y requisitos de mantenimiento se traducen directamente en costos operativos y en la estabilidad de la instalación.
Puedes obtener más información sobre cómo los diferentes tipos de transformadores se desempeñan en instalaciones de 50 kW, 100 kW y 150 kW, y por qué en muchos casos el transformador de aceite sigue siendo la solución más universal, en el artículo:
¿Transformador de aceite o seco? Cómo tomar la decisión correcta
La elección entre un transformador de aceite y uno seco no debe ser automática ni basarse únicamente en un solo parámetro. En la práctica, siempre es un análisis de las condiciones de operación del equipo, la potencia requerida, la ubicación de la instalación y las expectativas de seguridad y operación posterior.
El transformador de aceite moderno ya no es un dispositivo basado en soluciones de décadas atrás. El desarrollo de materiales aislantes, tecnologías de refrigeración y diseño de núcleos ha hecho que las construcciones actuales cumplan requisitos de eficiencia y ambientales mucho más altos que antes.
Será adecuado donde sean fundamentales la alta potencia, la resistencia a sobrecargas y el funcionamiento estable en condiciones exteriores. Este tipo de construcción domina en el sector energético industrial y de distribución, donde el equipo opera en modo continuo y debe mantener su confiabilidad durante muchos años.
Un ejemplo de este enfoque es el transformador de aceite MarkoEco2, diseñado para un funcionamiento estable a largo plazo y el cumplimiento de los requisitos normativos vigentes, incluida la documentación CE y niveles de pérdidas de energía conformes con Tier 2.
En la práctica, este tipo de construcciones responde a las necesidades de instalaciones donde, junto con la potencia nominal, son igualmente importantes la repetibilidad de los parámetros, la resistencia a condiciones de carga variables y la previsibilidad de los costos de operación durante todo el ciclo de vida del equipo.
El transformador seco encapsulado en resina epoxi deja de ser visto cada vez más como una solución de nicho. El progreso tecnológico ha permitido diseñar transformadores secos de potencias cada vez mayores, que mantienen parámetros de operación estables y alta confiabilidad.
Por lo tanto, el transformador seco será la elección natural en instalaciones interiores, donde son importantes la seguridad contra incendios, el bajo nivel de ruido y los requisitos mínimos de mantenimiento. En tales condiciones, la ausencia de aceite y la resistencia a factores ambientales suelen pesar más que la capacidad de transmitir potencias muy altas.
Construcciones como el transformador seco TeoEco2 demuestran en la práctica que no es necesario buscar un compromiso entre seguridad y funcionalidad.
Su forma compacta, los devanados encapsulados en resina y las necesidades limitadas de mantenimiento hacen que este tipo de soluciones se adapten bien a instalaciones donde cuentan tanto la confiabilidad como el control de las condiciones ambientales. La resistencia a la humedad y al polvo hace que los transformadores secos se elijan cada vez más en instalaciones industriales e infraestructurales modernas.
Entender las diferencias entre transformadores vale la pena complementarlo con conocimiento sobre el propio proceso de producción. La construcción de un transformador de aceite es un proceso complejo y de múltiples etapas, donde cada detalle tiene un impacto directo en la confiabilidad final del equipo, su durabilidad y la estabilidad de sus parámetros en el tiempo.
Etapas como la preparación del núcleo, la fabricación de los devanados, el proceso de secado o el llenado con aceite no son una formalidad, sino la base de la calidad.
Si quieres ver cómo es esto en la práctica, vale la pena consultar el material:
Cómo se fabrica un transformador: 10 etapas de producción de un transformador de aceite
que muestra paso a paso de dónde proviene la durabilidad y la previsibilidad del funcionamiento de estos equipos.
Transformador adecuado, no "mejor"
Las diferencias entre un transformador de aceite y uno seco (resinoso) no se reducen a un solo parámetro técnico. Abarcan la construcción, el método de refrigeración, el nivel de seguridad y la propia filosofía de diseño de toda la instalación. En la práctica, la elección del transformador es cada vez menos una decisión "típica" y con más frecuencia un elemento de una estrategia energética construida de manera consciente.
La respuesta a la pregunta "¿qué transformador es mejor?" la resume a la perfección una cita clásica y atemporal: "depende" ;-)
Un punto de partida mucho más sensato es, por tanto, preguntar qué transformador es el adecuado para una aplicación concreta y unas condiciones de trabajo específicas.
Tener en cuenta la localización, la potencia requerida, el tipo de carga y las expectativas en cuanto a fiabilidad permite tomar decisiones que dan fruto con el tiempo y reducen el riesgo de problemas durante la operación. Es precisamente en esta etapa donde resulta más fácil construir una instalación adaptada a las necesidades reales, en lugar de corregirla después con costosos compromisos.
Si deseas examinar las soluciones de transformadores en un contexto práctico y ver cómo los distintos enfoques funcionan en aplicaciones específicas, también merece la pena consultar la oferta completa de transformadores de Energeks.
Si este texto te ha resultado útil, probablemente compartimos una perspectiva similar sobre el sector energético. En Energeks LinkedIn continuamos estas conversaciones sin atajos ni simplificaciones, y te invitamos a ponerte en contacto.
