Un transformador de aceite puede permanecer durante décadas en un mismo lugar y, casi sin interrupción, transmitir energía a una planta industrial, un barrio, una planta fotovoltaica, un sistema de almacenamiento de energía o una estación de carga de vehículos eléctricos.
No tiene pistones, ejes ni engranajes que giren de forma espectacular durante su funcionamiento. Desde el exterior, lo que se ve es una cuba de acero, los pasatapas, los radiadores, la placa de características y algunos elementos de control.
Podría parecer que en su interior tampoco ocurre gran cosa.
En realidad, el transformador trabaja continuamente en un campo magnético variable, transporta grandes corrientes y combate el calor que se genera en el núcleo y en los devanados. Cada amperio adicional, cada alta temperatura ambiente y cada hora de trabajo con una carga elevada aumentan la cantidad de energía térmica que debe ser evacuada de forma eficaz.
Precisamente por eso, el transformador de aceite necesita aceite.
No sirve para lubricar piezas móviles, porque prácticamente no las hay.
El aceite de transformador cumple funciones mucho más importantes: aísla las partes sometidas a alta tensión, absorbe el calor de los devanados y del núcleo, y lo transporta hacia la cuba y los radiadores.
⚡ El transformador no envejece solo porque pasen los años. Su durabilidad real depende, en gran medida, de la temperatura a la que ha trabajado durante esos años.
Este artículo está dirigido a proyectistas, contratistas, inversores y responsables de la selección de transformadores para plantas industriales, instalaciones de energías renovables, sistemas de almacenamiento de energía, edificios comerciales o infraestructuras críticas.
Explicaremos cómo el transformador transmite la energía, de dónde vienen las pérdidas, cómo el aceite puede aislar y refrigerar simultáneamente, y en qué se diferencian los sistemas de refrigeración ONAN y ONAF.
También mostraremos por qué una sobrecarga del 20% puede generar mucho más de un 20% de calor adicional.
Tiempo estimado de lectura: 9 minutos.
El transformador no produce energía. Cambia sus parámetros.
La energía no se puede crear de la nada ni destruir sin más. Se puede transformar, transmitir, almacenar y disipar en diferentes formas.
Una central eléctrica no "produce" energía en el sentido literal de la palabra. Convierte la energía química del combustible, la energía de la radiación solar, del viento, del agua o de las reacciones nucleares en energía eléctrica.
El transformador realiza la siguiente etapa de este relevo energético.
No crea nuevos kilovatios-hora, sino que transfiere la energía de un circuito a otro y cambia sus parámetros para que pueda ser transportada, distribuida y utilizada de forma segura.
La función básica del transformador es cambiar el valor de la tensión de la corriente alterna.
En una red de distribución típica, puede reducir la tensión media, por ejemplo de 15 kV o 20 kV, al nivel de 400 V utilizado por máquinas, instalaciones de edificios, cuadros de distribución y otros receptores de baja tensión.
En otras aplicaciones, el transformador funciona en sentido inverso y eleva la tensión. Esto ocurre, entre otros, en centrales eléctricas, parques fotovoltaicos y eólicos, donde la electricidad debe ser entregada a la red a un nivel que permita su transporte eficiente a largas distancias.
Se puede comparar el transformador con una caja de cambios de un coche. La transmisión no aumenta la potencia del motor, sino que cambia la relación entre la velocidad de rotación y el par. El transformador, de forma similar, cambia la proporción entre tensión e intensidad, adaptando la energía a las condiciones de cada parte de la instalación.
Cuando la tensión se reduce, por el lado secundario puede circular una corriente mayor. Cuando la tensión se eleva, la corriente disminuye en consecuencia. En un transformador ideal, la potencia de entrada y salida serían iguales. Sin embargo, un equipo real siempre tiene ciertas pérdidas, porque una parte de la energía que transmite se disipa en forma de calor.
Una pérdida del 1% puede parecer insignificante, pero en un transformador que transmite 1 MW, equivale a unos 10 kW de calor. Es como si, en el interior de la cuba de acero, funcionaran varias resistencias eléctricas las 24 horas del día.
El calor debe ser extraído de los devanados y del núcleo, y luego transferido al entorno. Sin una refrigeración eficaz, la temperatura de los elementos más calientes del transformador aumentaría rápidamente, acelerando el envejecimiento del aislamiento y acortando la vida útil prevista del equipo.
¿Qué ocurre entre los devanados?

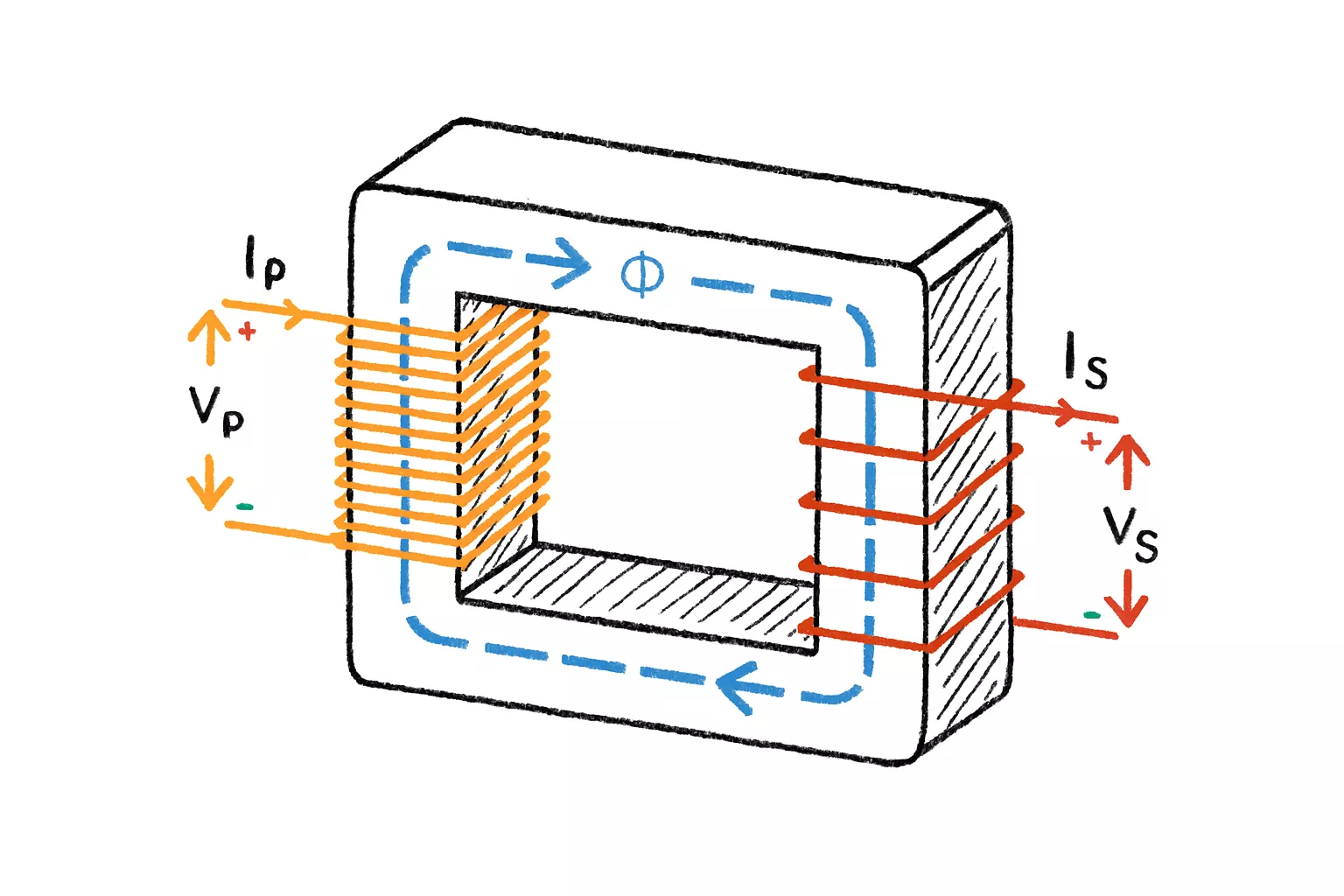

En el interior de un transformador clásico se encuentran el devanado primario, el devanado secundario y un núcleo magnético común. El devanado primario está conectado a la fuente de alimentación, mientras que el secundario entrega la energía al resto de la instalación.
Ambos devanados están próximos entre sí, pero no están conectados eléctricamente de forma directa. La energía no fluye entre ellos a través de un simple conductor.
Su medio de transporte es el campo magnético variable.
Cuando se aplica tensión alterna al devanado primario, comienza a circular corriente. Alrededor del devanado se genera un campo magnético variable, que es concentrado y conducido por el núcleo. Este campo también abarca el devanado secundario e induce en él una tensión.
Este fenómeno se denomina inducción electromagnética.
La palabra clave aquí es "variable". Un campo magnético estático no permitiría inducir tensión de forma continua en el segundo devanado. Por eso, el transformador clásico funciona con corriente alterna.
En la red eléctrica europea, la frecuencia es de 50 Hz. El campo magnético en el núcleo cambia constantemente de valor y dirección. El núcleo se imanta y desimanta decenas de veces por segundo.
El valor de la tensión en el lado secundario depende principalmente de la relación del número de espiras de ambos devanados. Si el devanado de media tensión tiene más espiras que el de baja tensión, el transformador reduce la tensión.
Por ejemplo, un cambio de 15.000 V a 400 V corresponde a una relación de transformación de aproximadamente 37,5 a 1. Pero esto no significa que todo el diseño del transformador pueda reducirse a una simple división. El proyectista debe tener en cuenta también las caídas de tensión, la tensión de cortocircuito, la regulación por tomas, la densidad de corriente, el flujo magnético, la temperatura de trabajo y los requisitos de aislamiento.
¿Por qué el núcleo no es una sola pieza maciza de acero?
A primera vista, un bloque macizo de acero podría parecer una solución más sencilla y robusta. Pero en un transformador causaría pérdidas muy grandes.
El campo magnético variable induce corrientes no solo en el devanado secundario. También pueden aparecer corrientes en el interior del material del núcleo. Se denominan corrientes parásitas o corrientes de Foucault.
Se pueden imaginar como pequeños remolinos eléctricos que circulan dentro del acero. No realizan ningún trabajo útil. En cambio, calientan el núcleo y aumentan el consumo de energía.
Para limitar este fenómeno, el núcleo del transformador se fabrica con chapas delgadas de acero eléctrico, aisladas eléctricamente entre sí. Cada capa interrumpe el camino por el que podrían circular grandes corrientes parásitas. Así, la cantidad de calor generado se reduce considerablemente.
Pero esta no es la única fuente de pérdidas en el núcleo. El material magnético debe ser imantado y desimantado continuamente. Su estructura no responde al cambio de campo sin cierta resistencia. Este fenómeno se conoce como histéresis magnética.
Por esta razón, el transformador consume una cierta cantidad de energía incluso cuando no hay ninguna carga significativa conectada en el lado secundario.
¿Qué son las pérdidas en vacío y las pérdidas con carga en un transformador?
Las pérdidas que se producen en un transformador se dividen en dos grupos principales:
Pérdidas en vacío
Pérdidas con carga
Las pérdidas en vacío se producen cuando el transformador está bajo tensión.
No importa si la planta industrial está funcionando a plena capacidad o si todas las máquinas están apagadas. Mientras el devanado primario esté alimentado, el núcleo se imanta y desimanta, generando pérdidas.
Se puede comparar con un coche con el motor encendido pero sin moverse. Sigue consumiendo combustible.
En el caso del transformador, esto significa que se consume energía las 24 horas del día, también por la noche, los fines de semana y durante las paradas de producción. Por eso, las pérdidas en vacío son especialmente importantes en instalaciones donde el transformador trabaja la mayor parte del tiempo con poca carga.
Incluso unos pocos cientos de vatios consumidos de forma ininterrumpida durante todo el año se traducen en miles de kilovatios-hora. En unidades de mayor tamaño, estos valores pueden ser aún más elevados.
Las pérdidas con carga aparecen principalmente en los devanados y aumentan con la corriente que circula por ellos. Se deben a la resistencia del conductor, tanto si el devanado es de cobre como si es de aluminio.
En el sector, a menudo se denominan "pérdidas en el cobre", incluso cuando el devanado es de aluminio. El nombre se refiere al tipo de fenómeno, no siempre al material real del conductor.
¿Por qué un 20% adicional de corriente significa aproximadamente un 44% más de pérdidas?
Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente. Esta es una de las relaciones más importantes que hay que entender al seleccionar y operar un transformador.
Si la corriente aumenta un 20%, las pérdidas no aumentan un 20%. Hay que elevar 1,2 al cuadrado, lo que da 1,44. Esto supone aproximadamente un 44% más de pérdidas dependientes de la corriente.
Con un aumento del 30%, el resultado es 1,69, es decir, aproximadamente un 69% más de pérdidas.
En la práctica, esto significa que una sobrecarga aparentemente pequeña puede provocar un aumento mucho mayor de la temperatura de los devanados. Por eso, el transformador no debe seleccionarse "justo", teniendo en cuenta únicamente la suma de las potencias nominales de los receptores.
También hay que verificar el perfil de carga, la duración de los picos, la temperatura ambiente, el sistema de refrigeración y la posibilidad de futuras ampliaciones de la instalación.
Te interesará también este tema:

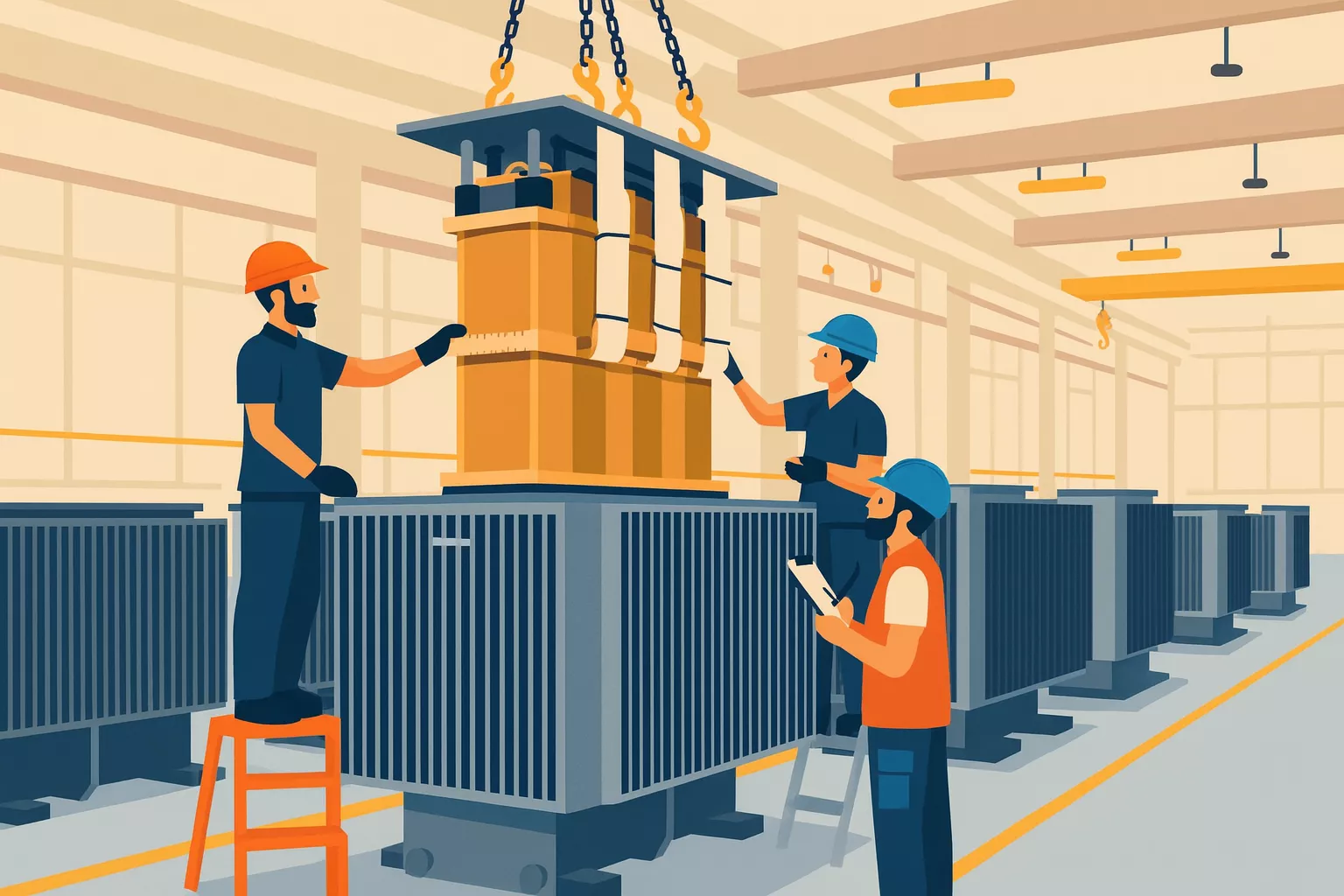

¿Qué hay dentro de un transformador de aceite?
¿Para qué sirve el aceite en un transformador?
El aceite de transformador cumple dos funciones que, a primera vista, parecen completamente diferentes.
Debe ser un buen aislante eléctrico y, al mismo tiempo, un eficaz transportador de calor.
En el transformador existen altas tensiones y distancias relativamente pequeñas entre elementos que se encuentran a diferentes potenciales. El aire también tiene propiedades aislantes, pero el aceite permite alcanzar una alta rigidez dieléctrica en una construcción compacta.
El líquido llena los espacios entre los devanados, el núcleo, los pasatapas, el aislamiento sólido y los elementos estructurales. Reduce el riesgo de salto eléctrico y de formación de descargas.
Al mismo tiempo, el aceite llega muy cerca de la superficie de los devanados, que es exactamente donde se genera gran parte del calor durante la carga.
Se puede decir que es el sistema circulatorio del transformador.
Absorbe el calor del interior, lo transporta hacia la cuba y los radiadores, lo cede al entorno y regresa a los devanados para recoger otra cantidad de energía térmica.
Sin esta circulación, la temperatura local de los devanados aumentaría, y el aislamiento de papel y los demás materiales aislantes envejecerían mucho más rápido.
El aceite funciona bien solo cuando está limpio y seco.
El aceite de transformador correctamente preparado tiene muy buenas propiedades dieléctricas. El problema comienza cuando aparecen en él agua, contaminantes, partículas sólidas o productos de envejecimiento.
La humedad puede reducir la tensión de ruptura del aceite y acelerar la degradación del aislamiento de celulosa. La alta temperatura acelera aún más las reacciones químicas desfavorables.
En el interior del transformador, el aceite colabora con el aislamiento sólido, normalmente fabricado a base de papel y cartón prensado (pressboard). Los materiales celulósicos pueden absorber agua. Con los cambios de temperatura, la humedad migra entre el papel y el aceite.
Por eso, una muestra de aceite es algo más que un poco de líquido extraído de la cuba. Puede ser una fuente de información sobre el estado de todo el sistema aislante.
Durante el diagnóstico, se analizan, entre otros parámetros, el contenido de agua, la tensión de ruptura, la acidez, el factor de pérdidas dieléctricas y los gases disueltos en el aceite. En algunos casos, también se analizan los compuestos furánicos, que pueden indicar el grado de envejecimiento del aislamiento de celulosa.
Especialmente útil es el análisis de gases disueltos (DGA). Durante el sobrecalentamiento local, las descargas parciales o la formación de arcos eléctricos, pueden generarse gases característicos.
Un solo resultado rara vez da una respuesta completa. Lo que más información aporta es la observación de la evolución en el tiempo. Si la concentración de ciertos gases aumenta sistemáticamente, puede indicar un defecto en desarrollo, incluso si el transformador aparentemente sigue funcionando con normalidad.
¿Cómo circula el aceite si el transformador no tiene bomba?
En muchos transformadores de distribución, la circulación del aceite se produce de forma completamente natural.
El aceite que está en contacto con los devanados y el núcleo absorbe calor. Al aumentar su temperatura, su densidad disminuye ligeramente. El aceite más caliente tiende a ascender.
En su lugar, fluye aceite más frío y denso.
Así se forma una circulación natural. El fenómeno es similar al movimiento del agua al calentarse en una olla. El agua del fondo se calienta, asciende, y la parte más fría desciende.
En el transformador, el flujo se canaliza mediante los conductos de aceite adecuadamente dispuestos. El aceite caliente llega a la parte superior de la cuba, a las paredes onduladas o a los radiadores. Allí cede calor al metal, que lo transmite al aire circundante.
Tras enfriarse, el aceite desciende y vuelve a fluir hacia los devanados.
Todo este proceso puede realizarse sin bombas, siempre que el diseño del transformador, la superficie de refrigeración y las condiciones ambientales garanticen un rendimiento adecuado del intercambio de calor.
La infografía explica la circulación natural del aceite en un transformador de aceite sin utilizar una bomba. Muestra cómo el aceite caliente asciende alrededor de los devanados y del núcleo, cede el calor a través de los radiadores, se enfría y vuelve a descender. CC: ENERGEKS
Un radiador no ayuda si no tiene acceso al aire.
Los radiadores aumentan la superficie a través de la cual el calor puede pasar del aceite al aire. Cuanto mayor es la superficie de intercambio, más eficazmente puede refrigerarse el transformador.
Sin embargo, incluso el radiador mejor diseñado no funcionará correctamente si se ve privado de un flujo de aire libre.
Este es uno de los problemas que aparecen una vez instalado el transformador.
El equipo puede estar colocado demasiado cerca de una pared. La sala de la subestación puede tener aberturas de ventilación insuficientes. El flujo de aire puede estar limitado por el tendido de cables, cuadros de distribución adicionales o materiales almacenados junto al transformador.
En tal situación, el transformador empieza a enfriarse con el aire que él mismo ha calentado previamente.
Se puede comparar con un ordenador al que se han tapado las rejillas de ventilación. Todos los elementos de refrigeración siguen en su sitio, pero el aire caliente no puede ser evacuado eficazmente.
La temperatura dentro de la subestación aumenta gradualmente, y la diferencia entre la temperatura del aceite y la del aire ambiente deja de ser suficiente para disipar la cantidad de calor necesaria.
¿Cómo funciona la refrigeración ONAN?
ONAN es uno de los sistemas de refrigeración más comunes en transformadores de aceite. Las siglas provienen del inglés Oil Natural Air Natural.
La primera palabra indica que el medio aislante y refrigerante es el aceite.
"Natural" significa que el aceite circula dentro del transformador por diferencia de densidad, sin bombas.
El segundo "Natural" se refiere al flujo de aire alrededor de la cuba y los radiadores. El aire también se mueve de forma natural, sin ventiladores.
Este sistema es simple, silencioso y fiable. La ausencia de ventiladores significa menos elementos que requieren alimentación, control y mantenimiento. Tampoco hay motores, rodamientos ni protecciones del sistema de ventilación que puedan fallar.
La limitación es la capacidad de refrigeración. El transformador solo puede ceder el calor que el aire que fluye naturalmente es capaz de absorber.
Por eso, el mismo transformador funcionará de forma diferente en un espacio abierto que en una subestación estrecha con ventilación limitada. También influye la temperatura ambiente. En un día caluroso, la capacidad de disipar calor es menor que en invierno.
ONAF no aumenta la potencia del transformador. Aumenta su capacidad de refrigeración.
ONAF significa Oil Natural Air Forced.
El aceite en el interior del transformador sigue circulando de forma natural. Lo que cambia es el flujo de aire a través de los radiadores, que es forzado mediante ventiladores.
Los ventiladores aumentan la cantidad de aire que circula por las superficies de refrigeración, lo que permite al transformador disipar el calor más rápidamente.
No cambian la relación de transformación, no aumentan la sección de los devanados ni crean energía adicional. Simplemente permiten eliminar una mayor cantidad de calor generado con cargas más elevadas.
Por esta razón, algunos transformadores tienen dos valores de potencia indicados. El menor corresponde al trabajo en sistema ONAN, y el mayor al trabajo con los ventiladores en funcionamiento (ONAF).
Se puede comparar con el procesador de un ordenador. Un ventilador adicional no cambia el número de núcleos ni reconstruye la electrónica. Pero permite mantener un alto rendimiento durante más tiempo sin superar la temperatura admisible.
El sistema ONAF requiere una alimentación auxiliar, sensores de temperatura, automatismos de control y una revisión periódica de los ventiladores. Si el transformador utiliza constantemente la potencia disponible solo con la refrigeración forzada, la avería de un ventilador puede convertirse rápidamente en un problema para toda la instalación.
Quizás también te interese uno de los mejores artículos de nuestro blog:
¿Cómo se fabrica un transformador? 10 etapas de producción de un transformador de aceite.
El punto más caliente puede estar en el interior del devanado.
La temperatura del aceite es un parámetro importante, pero no siempre muestra la imagen completa.
La temperatura más alta puede producirse localmente dentro del devanado. Este lugar se denomina punto caliente o hot spot.
Precisamente la temperatura del hot spot es clave para la durabilidad del aislamiento. El aceite en la parte superior de la cuba puede tener una temperatura aún aceptable, mientras que en una sección del devanado el aislamiento ya está mucho más caliente.
La distribución de la temperatura influye en:
el diseño de los devanados,
la disposición de los conductos de aceite,
la carga,
la temperatura ambiente,
la presencia de armónicos,
el estado del sistema de refrigeración.
Dos transformadores pueden tener una temperatura de aceite similar, pero diferente temperatura en el punto más caliente. Por eso, una evaluación profesional de la capacidad de carga no debe limitarse a la lectura de un solo indicador.
¿Se puede sobrecargar un transformador de aceite?
Una sobrecarga de corta duración no significa necesariamente una avería inmediata.
El transformador tiene una gran inercia térmica. El núcleo, los devanados, la cuba y el aceite no se calientan al instante. Si el equipo ha estado trabajando con poca carga previamente, puede disponer de cierto margen térmico.
Pero esto no significa que cualquier transformador pueda ser sobrecargado de forma segura en cualquier medida.
Influyen:
la temperatura ambiente,
la temperatura inicial del aceite y los devanados,
la duración de la sobrecarga,
el perfil de carga anterior,
el diseño del equipo,
el sistema de refrigeración,
el estado del aislamiento.
Se comportará de forma diferente un transformador que ha estado trabajando al 30% de su capacidad durante varias horas, que uno que ha estado al 95% durante todo el día, encerrado en una subestación calurosa en una tarde de verano.
Durante la sobrecarga, las pérdidas en los devanados aumentan rápidamente. Primero se calientan secciones locales del conductor y del aislamiento. Luego aumenta la temperatura del aceite, la cuba y el resto de elementos.
El efecto más insidioso no siempre es una desconexión inmediata. El transformador puede seguir funcionando, pero la temperatura elevada acelera el envejecimiento del aislamiento de celulosa.
Es como conducir habitualmente con el motor a muy altas revoluciones. El motor no tiene por qué romperse ese mismo día, pero sus componentes se desgastan más rápido.
Los inversores y cargadores pueden cambiar las condiciones de trabajo.
En las instalaciones modernas, la potencia nominal no lo dice todo.
Los sistemas de almacenamiento de energía, las plantas fotovoltaicas, los inversores, los sistemas UPS, los centros de datos, los accionamientos regulados y las estaciones de carga de vehículos eléctricos pueden generar armónicos de corriente.
Los armónicos aumentan las pérdidas adicionales en los devanados y en los elementos metálicos estructurales. También pueden provocar un mayor calentamiento de los conductores neutros y alterar la distribución real de la temperatura en el transformador.
Por eso, afirmar que "los receptores consumen 900 kW, así que un transformador de 1000 kVA es suficiente" puede ser una simplificación excesiva.
Hay que comprobar:
el factor de potencia,
el tipo de receptores,
el nivel de armónicos,
la simultaneidad de funcionamiento,
los picos de carga,
la previsión de desarrollo de la instalación.
Un transformador seleccionado únicamente por su potencia puede cumplir formalmente los requisitos, pero trabajar en condiciones térmicas desfavorables.
¿Transformador de aceite o seco?
El transformador de aceite y el seco realizan la misma función básica: utilizan la inducción electromagnética para cambiar el valor de la tensión.
Se diferencian principalmente en la forma de realizar el aislamiento y la refrigeración.
En el transformador de aceite, el núcleo y los devanados están sumergidos en un líquido aislante. El aceite aumenta la rigidez dieléctrica del sistema y evacúa el calor directamente desde el interior del equipo.
En el transformador seco, los devanados están protegidos por un material sólido, a menudo resina, y la refrigeración se realiza principalmente por aire.
Los transformadores de aceite se suelen elegir para trabajar en exteriores, con potencias mayores, y donde se valora una alta eficiencia y una evacuación eficaz del calor. En relación con su potencia, pueden tener una construcción relativamente compacta.
Los transformadores secos se utilizan con frecuencia en edificios, instalaciones públicas, centros comerciales, hospitales y plantas industriales, especialmente donde es importante limitar la cantidad de líquido aislante.
Sin embargo, no se puede afirmar que una tecnología sea siempre segura y la otra siempre problemática.
El transformador de aceite requiere una retención adecuada del aceite, protecciones contra incendios, un lugar de instalación apropiado y un control del estado del líquido.
El transformador seco necesita una ventilación eficaz, protección contra el polvo y la humedad, y condiciones térmicas adecuadas.
La elección debe basarse en el análisis de toda la instalación, y no en un solo parámetro o eslogan comercial.
Más sobre este dilema en nuestro ya legendario artículo:
¿En qué se diferencia un transformador de aceite de uno seco o resinoso?
El transformador funciona correctamente, pero la subestación se sobrecalienta.
Imaginemos una fábrica donde el transformador se seleccionó correctamente en cuanto a potencia. Tras varios años, la producción se amplía, pero la carga sigue sin superar el valor nominal del equipo.
Sin embargo, en la sala de la subestación aparecen nuevos tendidos de cables, un cuadro de distribución adicional y elementos estructurales. Parte de las aberturas de ventilación se han reducido, y junto a los radiadores comienzan a almacenarse materiales.
En invierno, el sistema funciona sin grandes problemas. En verano, la temperatura en la subestación empieza a aumentar.
El transformador no está formalmente sobrecargado. Sin embargo, tiene cada vez más problemas para disipar el calor, porque la temperatura del aire refrigerante es más alta y el flujo alrededor de los radiadores se ha visto limitado.
En este caso, el problema no es la potencia del equipo. El origen del problema puede ser la ventilación de la subestación.
Sustituir el transformador por uno de mayor tamaño sin mejorar el flujo de aire no resuelve la causa. El equipo más grande también tendrá que disipar el calor en algún lugar.
Por eso, antes de tomar una decisión, conviene analizar el perfil de carga real, la temperatura interior de la subestación, el estado de los radiadores, el funcionamiento de los ventiladores, la libre circulación del aire y la presencia de armónicos.
La potencia en kVA es el inicio de la conversación, no la respuesta definitiva.
La potencia nominal es uno de los parámetros más importantes del transformador, pero no puede ser el único criterio de selección.
Hay que saber:
cuánto tiempo trabajará el equipo cerca de su carga máxima,
si se producen picos de corta duración,
cuál es la temperatura ambiente,
si el transformador se instalará en el interior de un edificio, en una subestación contenerizada o en el exterior.
También es relevante si la instalación incluye inversores, cargadores, sistemas UPS y otros receptores no lineales. Hay que tener en cuenta la ampliación prevista, las condiciones de ventilación, el nivel de ruido admisible y los costes de la energía perdida durante el funcionamiento a largo plazo.
El transformador puede tener suficiente potencia, pero también una combinación inadecuada de:
grupo de conexión,
tensión de cortocircuito,
nivel de pérdidas,
dimensiones,
disposición de los bornes,
equipamiento.
Por eso, la selección correcta del transformador comienza por conocer la instalación, y no por señalar un único valor en un catálogo.
Un buen transformador simplemente debe funcionar con tranquilidad.
Un transformador de aceite puede alimentar durante décadas fábricas, barrios, plantas fotovoltaicas y sistemas de almacenamiento de energía. Aunque desde el exterior permanezca inmóvil, en su interior trabajan sin descanso el campo magnético, los devanados y el aceite, que aísla y disipa el calor al mismo tiempo.
El mejor trabajo de un transformador no es espectacular.
La selección consciente del transformador no comienza con la lectura de un catálogo, sino con la comprensión de cómo va a funcionar el equipo en una instalación concreta.
Si has llegado hasta aquí, ya sabes que detrás del valor aparentemente simple de la potencia se esconden las pérdidas, la temperatura, el sistema de refrigeración, las condiciones de instalación y el perfil de carga real.
Es este enfoque el que permite evitar decisiones arbitrarias y elegir un transformador que funcione de forma estable no solo el día de la puesta en marcha, sino también después de años de operación.
Si estás preparando una nueva inversión, modernizando una subestación transformadora o deseas verificar una solución previamente seleccionada, te invitamos a contactar con nuestro equipo.
Te ayudaremos a traducir los requisitos técnicos del proyecto en parámetros concretos del equipo y a seleccionar la solución adecuada para las condiciones de trabajo.
Consulta nuestra oferta completa de transformadores de aceite y secos.
Revisa también los transformadores actualmente disponibles en stock — sin esperar los plazos de fabricación estándar.
y si te interesan los materiales prácticos sobre transformadores, energía y diseño de instalaciones, síguenos también en LinkedIn. Publicamos regularmente conocimientos técnicos, ejemplos de aplicación y consejos útiles para la preparación de inversiones.
fuentes:
Transformadores para subestaciones contenerizadas. Cómo elegir el transformador adecuado para una subestación prefabricada, instalaciones industriales y proyectos de energías renovables.
El proyecto está listo.
La documentación aprobada.
La cimentación hormigonada. El contenedor casi espera el transporte.
¿El transformador? Estándar. 1250 kVA. ¿Qué podría salir mal?
El día de la entrega resulta que el transformador no cabe en el compartimento.
O cabe -en el plano- pero una vez instalados los pasatapas, cables, cubiertas y radiadores, no se puede cerrar la puerta.
O se puede cerrar, pero no hay forma de sacarlo después sin desmontar media subestación.
Y entonces comienza el arte escultórico del sector.
Cambio de la estructura del contenedor. Desplazamiento del cuadro de distribución. Nuevas conexiones con barras. Otro transporte. Llamada al inversor. Llamada al fabricante. Llamada a la persona que "envió la ficha de catálogo".
Los costes aumentan, el calendario empieza a parecer una historia de fantasía, y el transformador —el equipo que solo debía estar ahí y zumbar— se convierte de repente en el protagonista de la inversión.
Y solo bastaba con haber hecho unas pocas preguntas adecuadas antes.
Cualquiera que haya diseñado al menos una vez una subestación transformadora prefabricada (PSS) conoce esta regla: el transformador no se selecciona solo para la potencia de la instalación. Se selecciona para toda la subestación, su construcción, su ventilación, sus protecciones, sus condiciones de red y su futuro modo de funcionamiento.
En Energeks trabajamos con transformadores de media/baja tensión destinados, entre otros, a subestaciones contenerizadas, instalaciones industriales, plantas fotovoltaicas y sistemas de almacenamiento de energía.
Sabemos, por tanto, que dos transformadores con la misma potencia en kVA pueden tener una placa de características similar, pero dimensiones, pérdidas, disposición de salidas, peso, nivel de ruido y requisitos operativos completamente diferentes.
Esta guía deberían leerla los proyectistas de subestaciones PSS, los contratistas generales, los integradores de instalaciones fotovoltaicas y de almacenamiento, los ingenieros eléctricos y los inversores industriales.
Después de su lectura, sabrás:
cómo seleccionar correctamente la potencia del transformador,
cuándo elegir transformador de aceite y cuándo seco,
qué dimensiones comprobar antes de aprobar el contenedor,
cómo calcular la influencia de las pérdidas en la ventilación del compartimento,
por qué la tensión de cortocircuito afecta a todo el cuadro de baja tensión,
qué acordar con el fabricante del transformador y el fabricante de la subestación,
y cómo evitar los errores que suelen descubrirse durante el montaje.
Tiempo de lectura: aproximadamente 10 minutos.
El transformador para una subestación contenerizada no es un transformador "estándar de estante"
Técnicamente, un transformador en una subestación contenerizada puede ser una construcción muy similar a un transformador de distribución estándar.
Desde el punto de vista del proyecto, la situación es completamente diferente.
Un transformador que trabaja libremente en el exterior tiene aire alrededor, espacio para mantenimiento y condiciones relativamente buenas para disipar calor. En una subestación contenerizada, queda encerrado en un compartimento metálico o de hormigón, a menudo entre el cuadro de media tensión y el de baja tensión. Sus vecinos más cercanos también producen calor, y en verano, la envolvente de la subestación puede calentarse aún más por el sol.
El transformador no sabe que el proyecto se ve muy elegante en el programa CAD. Reacciona a la temperatura, a las corrientes, al campo magnético y a la cantidad real de aire que fluye entre los radiadores.
Las subestaciones transformadoras prefabricadas con tensión superior a 1 kV y hasta 52 kV están cubiertas por la IEC 62271-202:2022. La norma define, entre otras cosas, las condiciones de trabajo, los parámetros nominales, los requisitos constructivos y los métodos de ensayo de las subestaciones completas. En su última edición, también se ha incluido la evaluación de la influencia de la radiación solar en la temperatura interior de la envolvente y se han precisado los ensayos de calentamiento.
Esta es una distinción importante:
el cumplimiento por parte del transformador de la serie IEC/EN 60076 no significa automáticamente que toda la subestación con ese transformador vaya a funcionar correctamente.
El transformador y la envolvente deben tratarse como un sistema térmico, eléctrico y mecánico único.
El papel lo acepta todo. El contenedor tiene un sentido del humor un poco más limitado.
Selección de la potencia del transformador: la placa de características es solo el principio
La forma más común de selección es la siguiente:
La potencia de los receptores es de aproximadamente 900 kW, así que tomemos un transformador de 1000 kVA.
A veces será una decisión correcta.
A veces será un problema muy bien empaquetado.
La potencia del transformador se expresa en kilovoltamperios, es decir, kVA o MVA.
Los receptores, en cambio, suelen describirse por su potencia activa en kilovatios (kW) . Para pasar de un valor a otro, hay que tener en cuenta el factor de potencia:
S = P / cosφ
Para una carga de 900 kW y cosφ = 0,9:
S = 900 / 0,9 = 1000 kVA
Teóricamente, un transformador de 1000 kVA encaja a la perfección.
El problema es que un transformador "perfectamente ajustado" a veces lo es exclusivamente en la hoja de cálculo.
No preguntes solo: "¿cuántos kilovatios?"
Antes de elegir la potencia, hay que establecer:
la potencia máxima simultánea,
el perfil de carga a lo largo del día y del año,
el factor de potencia,
la presencia de motores y sus corrientes de arranque,
la presencia de armónicos,
la posible ampliación de la instalación,
la temperatura ambiente,
la dirección del flujo de energía,
las sobrecargas esperadas,
el sistema de compensación de potencia reactiva.
Una fábrica puede tener una potencia instalada total de 1400 kW, pero nunca consumir más de 750 kW. También puede tener receptores de 800 kW que, durante unos minutos de arranque, se comportan como si intentaran poner en marcha una pequeña fundición.
Por eso, no solo cuenta la suma de potencias, sino también el factor de simultaneidad y el carácter de la carga.
¿Y si sobredimensionamos directamente?
Añadir un margen razonable suele ser una buena práctica. Comprar un transformador del doble de potencia "por si acaso" ya no lo es tanto.
Un transformador sobredimensionado:
cuesta más,
es más grande y pesado,
puede requerir una subestación mayor,
genera pérdidas en vacío durante todo el tiempo que está bajo tensión,
puede aumentar la corriente de cortocircuito disponible en el lado de baja tensión,
puede funcionar la mayor parte del tiempo lejos de su punto óptimo de carga.
Las pérdidas en vacío se producen siempre que el transformador está alimentado, incluso si los receptores apenas consumen nada. Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente.
Es decir, un transformador comprado "con mucho margen" puede, durante 20 años, calentar tranquilamente el aire y el balance del inversor.

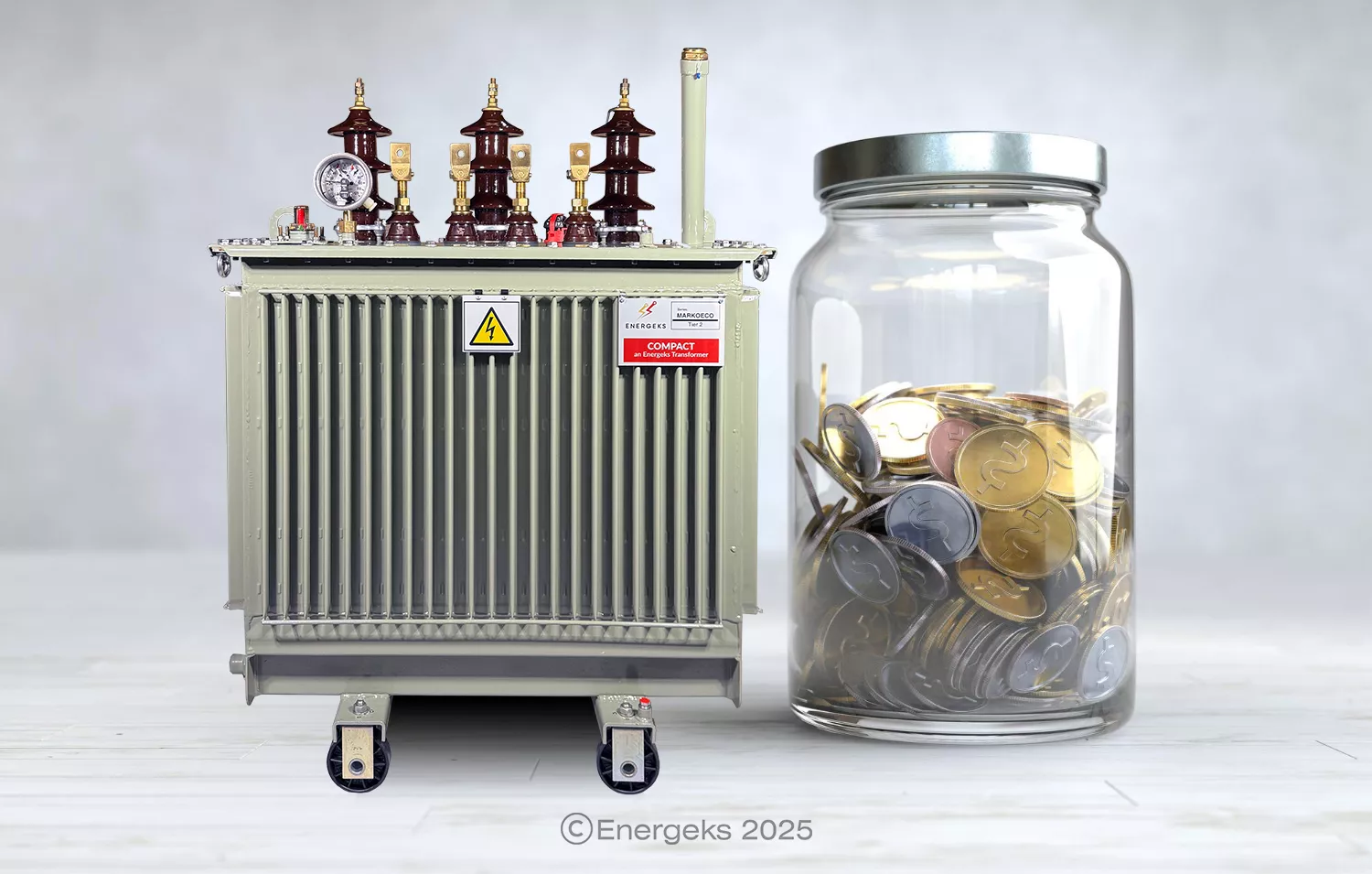

Los requisitos actuales de ecodiseño para transformadores introducidos en el mercado de la UE se derivan del Reglamento 548/2014, modificado por el Reglamento 2019/1783.
Los requisitos Tier 2 son aplicables desde julio de 2021 y limitan las pérdidas admisibles o exigen un determinado nivel de eficiencia.
Ejemplo: transformador de 1250 kVA
La corriente nominal en el lado de 400 V es:
I = 1.250.000 / (√3 × 400) ≈ 1804 A
Este único resultado influye en:
la sección y el número de cables de baja tensión,
la construcción de las barras,
la corriente nominal del cuadro de distribución,
la aparamenta de protección,
el modo de conexión del transformador,
la temperatura de las conexiones,
el espacio necesario para las salidas.
Si la tensión del lado de baja tensión es de 800 V, la corriente cae a aproximadamente 902 A. La potencia del transformador sigue siendo la misma, pero la geometría de las conexiones y los requisitos para el cuadro de distribución cambian radicalmente.
Por eso, la información "1250 kVA" sin especificar las tensiones es más o menos tan completa como pedir un coche con la descripción "grande, mejor en rojo".
Carga industrial, fotovoltaica y BESS: la misma potencia, diferente trabajo
Un transformador de distribución estándar en una planta industrial suele alimentar receptores.
Un transformador en una planta fotovoltaica trabaja principalmente con el flujo de energía de los inversores a la red.
En un sistema de almacenamiento de energía (BESS), la dirección del flujo cambia regularmente: carga, descarga, regulación de potencia reactiva, trabajo a carga parcial y ciclos de carga rápidos.
No es una diferencia cosmética.
En instalaciones fotovoltaicas y BESS, se debe proporcionar al fabricante del transformador al menos:
la potencia y el número de inversores o PCS,
la tensión en el lado de los inversores,
la potencia activa máxima,
el rango de potencia reactiva,
el cosφ requerido,
el perfil de carga y descarga,
el contenido esperado de armónicos,
la posibilidad de funcionamiento continuo a plena potencia,
la frecuencia de los cambios de carga,
la tensión de la red en el lado de media tensión,
los requisitos del operador del sistema de distribución.
La serie IEC 60076 no solo cubre los parámetros generales del transformador, sino también aspectos relacionados con armónicos, transporte, corrientes continuas, monitorización del estado y la forma funcional de especificar el equipo.
La conclusión es simple:
el transformador para un BESS o una planta fotovoltaica no debe solicitarse basándose únicamente en la potencia de los inversores.
Un inversor no es una resistencia de calefacción. Genera un espectro específico de corrientes, puede funcionar con potencia reactiva y puede causar pérdidas adicionales en los devanados y elementos estructurales del transformador.
¿Transformador de aceite o seco para una subestación contenerizada?
Esta es una de las preguntas más frecuentes.
Y, como siempre en el sector energético, la respuesta más profesional es:
depende.
Transformador de aceite
El transformador de aceite, generalmente hermético con refrigeración ONAN, es una opción común para subestaciones transformadoras contenerizadas.
Ventajas:
buenas propiedades de refrigeración,
dimensiones compactas para una potencia dada,
alta resistencia a sobrecargas periódicas,
construcción probada,
relación coste-potencia generalmente favorable,
buena adaptación al trabajo en subestaciones exteriores.
Sin embargo, requiere tener en cuenta:
el tipo y la cantidad de líquido aislante,
la protección contra fugas,
la cuba de retención o el compartimento estanco,
la protección contra incendios,
el acceso a válvulas, indicadores y protecciones,
la posibilidad de sustitución segura del equipo.
El transformador de aceite puede ser una solución muy segura, pero aquí no funciona la regla: "pongámoslo y el aceite ya se las arreglará".
Transformador seco de resina
El transformador seco no tiene depósito con líquido aislante. Se elige a menudo donde los requisitos contra incendios, la reducción del riesgo de fuga o la ubicación cercana a personas e infraestructuras son importantes.
IEC 60076-11 cubre los transformadores secos e incluye, entre otros, las clases ambientales, climáticas, de incendio, la influencia de la altitud sobre el nivel del mar y el funcionamiento del transformador en una envolvente.
Ventajas del transformador seco:
ausencia de aceite mineral,
sin riesgo de fuga de líquido aislante,
posibilidad de instalación cerca de los receptores,
requisitos reducidos en cuanto a la gestión del aceite,
buena solución para edificios, instalaciones públicas y ciertas aplicaciones industriales.
Pero hay un pero del tamaño de un radiador.
El transformador seco depende en gran medida de un flujo de aire correcto. El aire debe entrar libremente por la parte inferior, fluir a través de los devanados y salir por la parte superior. Las instrucciones de instalación de los fabricantes subrayan la necesidad de garantizar la ventilación y mantener la temperatura del aire dentro de los límites de diseño del transformador.
En un contenedor pequeño y soleado, un transformador seco sin una ventilación bien calculada puede recordar rápidamente que la palabra "seco" no significa "insensible a la temperatura".
¿Y los ésteres?
Los fluidos de éster pueden considerarse donde se necesitan propiedades ambientales o de resistencia al fuego diferentes a las del aceite mineral estándar.
Sin embargo, no deben tratarse como un sustituto simple "uno a uno". El tipo de fluido influye, entre otros aspectos, en el diseño del sistema aislante, la refrigeración, las juntas, los parámetros térmicos y el precio del equipo.
La elección debe acordarse con el fabricante del transformador ya en la fase de especificación, y no añadirse con un bolígrafo el día antes del pedido.
La infografía compara el transformador de aceite, el seco de resina y las soluciones con ésteres para una subestación transformadora contenerizada, indicando las diferencias en refrigeración, seguridad, ventilación, dimensiones y requisitos operativos.
CC: ENERGEKS 2026
Dimensiones: la potencia coincide, pero la física se negó a cooperar
Uno de los errores más costosos al diseñar una subestación transformadora prefabricada es aprobar su construcción basándose en las "dimensiones típicas del transformador".
El problema es que un transformador típico de 1000 kVA en realidad no existe.
Existe, en cambio, un transformador concreto de un fabricante concreto, con un núcleo determinado, unas pérdidas determinadas, una disposición de radiadores, un equipamiento, un modo de refrigeración, una tensión de cortocircuito, unos pasatapas y una distancia entre ejes de ruedas o patines. Dos equipos con la misma potencia, relación de transformación y grupo de conexión pueden diferir en longitud, anchura o altura en varios centímetros. A veces, en varias decenas.
En el papel seguirá siendo un transformador de 1000 kVA. En el contenedor, uno cabrá sin problemas y el otro hará que el proyectista empiece a mover las paredes en el modelo 3D con la esperanza de que el acero en la realidad también resulte elástico.
Por eso, la longitud, la anchura y la altura del cuerpo son solo el principio. Hay que conocer:
el contorno máximo del equipo junto con radiadores, pasatapas, bornes y accesorios,
la altura necesaria para retirar las cubiertas,
la posición de los bornes de media y baja tensión,
la distancia entre ejes de las ruedas,
la dirección de rodadura,
la masa total,
el centro de gravedad,
la ubicación de los puntos de elevación.
A esto se añade el espacio para los radios de curvatura de los cables, las distancias de aislamiento y el acceso para mantenimiento. El transformador puede caber en el compartimento como un volumen, pero una vez conectados los cables, puede resultar que el cable de media tensión tenga que girar en un ángulo hasta ahora conocido solo en el yoga avanzado.
Los requisitos de aislamiento y las distancias externas en el aire no son una sugerencia estética. IEC 60076-3 describe los requisitos de aislamiento y las distancias recomendadas entre partes activas, así como entre partes activas y tierra. Los diez centímetros que faltan no se pueden recuperar acercando el pasatapas de media tensión a la pared metálica solo porque en el programa de diseño se ve ordenado.
Hay otra cosa que es fácil olvidar: el transformador no solo tiene que estar en la subestación. Primero hay que llevarlo hasta allí.
Por lo tanto, hay que revisar todo el recorrido del equipo, desde el camión hasta su posición de trabajo. ¿Pasará por la puerta? ¿El umbral no es demasiado alto? ¿El suelo soportará su peso durante el desplazamiento? ¿Quedará espacio para los rodillos, el cabrestante y las maniobras? ¿Una vez colocados los demás equipos, la grúa podrá seguir accediendo al compartimento?
¿Y qué ocurrirá dentro de quince o veinte años, cuando el transformador tenga que ser retirado?
La subestación debe diseñarse no solo para el día del montaje, sino también para el día de la primera sustitución importante. A veces, eso significa una pared desmontable, a veces un techo desmontable, y a veces una vía de transporte adecuadamente planificada. Lo importante es que la solución se contemple en el proyecto, y no durante una avería.
Un transformador que cabe en el compartimento con un margen de veinte milímetros no encaja perfectamente.
Simplemente está avisando de forma muy educada de que alguien va a tener un problema.
Ventilación del compartimento del transformador: el calor no desaparece con buenas intenciones
Cada vatio de pérdidas del transformador se convierte finalmente en calor. No desaparece en la documentación, no se disipa en el calendario y no se deja convencer de que no se ha previsto espacio para él en el proyecto.
Si las pérdidas totales del transformador son, por ejemplo, de 12 kW, dentro de la subestación tenemos una fuente de calor equivalente a varios calefactores eléctricos potentes funcionando sin parar. A esto se suman las pérdidas del cuadro de baja tensión, las conexiones con barras y los cables, y en verano, también la radiación solar que calienta la envolvente de la subestación.
Como resultado, el transformador puede tener aún margen eléctrico, pero térmicamente encontrarse ya al borde de lo razonable.
La temperatura ambiente y el perfil de carga influyen en la temperatura de trabajo y en el envejecimiento del aislamiento. Esto significa que un equipo que trabaja durante años en un compartimento demasiado caliente puede no estar formalmente sobrecargado, pero su aislamiento se desgastará más rápido de lo previsto.
Por eso, la ventilación no puede ser un añadido que se incluye al final del proyecto. Debe derivarse de las pérdidas reales del transformador y de las condiciones de trabajo de la subestación.
En la ventilación natural, la regla es simple: el aire frío debe entrar por la parte baja, calentarse al pasar por el compartimento y salir por la parte alta. Una regla simple no significa que el proyecto sea simple.
El aire, como una persona después de ocho horas en una obra, elige el camino más fácil. Si las rejillas están mal colocadas, puede fluir directamente de la entrada a la salida, sin pasar por el transformador. En el plano todo se ve correcto, el aire realmente circula, solo que no necesariamente donde se necesita.
También hay que fijarse en la superficie activa de las aberturas, y no solo en sus dimensiones exteriores. Una rejilla de un metro cuadrado no proporciona automáticamente un metro cuadrado de flujo libre. Las lamas, las mallas antipájaros, los filtros y los silenciadores pueden reducir la sección real de tal forma que una abertura generosa empiece a funcionar como el equivalente energético de respirar con una pajita.
Importan las pérdidas de carga, la diferencia de altura entre la entrada y la salida, la protección contra el agua, el viento y la diferencia de temperatura prevista. Cuantos más elementos limiten el flujo, mayor puede ser la abertura necesaria.
Si la ventilación natural no es suficiente, hay que recurrir a la ventilación forzada. En ese caso, la elección del ventilador tampoco es el final de la historia.
Hay que definir el caudal requerido, la temperatura de arranque, el modo de control y el comportamiento del sistema tras una pérdida de tensión. También hay que decidir qué ocurre si el ventilador falla. ¿Se activa una alarma? ¿El otro ventilador toma el relevo? ¿La temperatura del transformador se transmite a la automatización de la subestación o al sistema superior?
Un ventilador no debería ser la única barrera entre el transformador y el sobrecalentamiento si nadie sabe si sigue girando.
Una ventilación bien diseñada no es vistosa. No hace ruido alrededor de sí misma, no requiere llamadas telefónicas y normalmente nadie piensa en ella.
Es decir, funciona exactamente como debe.
Tensión de cortocircuito uk%: un pequeño porcentaje, grandes consecuencias
La tensión de cortocircuito es uno de esos parámetros que parecen inofensivos hasta que se empieza a calcular la corriente de cortocircuito y el dimensionamiento del cuadro de baja tensión.
Para un transformador de 1250 kVA con tensión secundaria de 400 V, la corriente nominal es de aproximadamente 1804 A. Si la tensión de cortocircuito es del 6%, la corriente de cortocircuito aproximada en los bornes del transformador se puede estimar con la fórmula:
Ik ≈ In × 100 / uk
Sustituyendo:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA
Este cálculo es simplificado, ya que no tiene en cuenta la impedancia total de la red de alimentación, los cables, las barras y las conexiones. Pero muestra la escala del problema.
Si la tensión de cortocircuito es menor, la corriente de cortocircuito aumentará. El cuadro de distribución, las barras y la aparamenta deberán soportar mayores esfuerzos térmicos y dinámicos. Si uk% es mayor, la corriente de cortocircuito disminuirá, pero aumentarán las caídas de tensión durante la carga, lo que puede dificultar, por ejemplo, el arranque de grandes motores.
Este único parámetro influye, por tanto, simultáneamente en la selección del cuadro de distribución, los interruptores, las protecciones, la selectividad, las caídas de tensión y la posibilidad de funcionamiento en paralelo de los transformadores.
No debe copiarse la tensión de cortocircuito de un proyecto anterior solo porque el proyecto anterior funcionaba.
El hecho de que la instalación anterior no se haya incendiado aún no es un método de cálculo.
Grupo de conexión: unas pocas letras que pueden detener todo el sistema
Designaciones como Dyn5 o Dyn11 pueden parecer un código escrito por alguien que no quería usar frases completas. En realidad, transmiten información importante sobre la forma de conexión de los devanados, la salida del punto neutro y el desfase entre el lado de media y baja tensión.
El grupo de conexión influye en:
el sistema de puesta a tierra del punto neutro,
el funcionamiento de las protecciones de fallo a tierra,
el flujo de la componente homopolar,
la compatibilidad del transformador con la instalación existente.
También es relevante para la colaboración con inversores, generadores y otros transformadores.
Hay que prestar especial atención al funcionamiento en paralelo. Dos transformadores con la misma potencia y las mismas tensiones no pueden funcionar necesariamente juntos.
Deben tener grupos de conexión compatibles, relaciones de transformación y secuencias de fases idénticas. También son importantes las posiciones de las tomas, los valores de la tensión de cortocircuito y la característica de la impedancia. Si estos parámetros difieren, pueden aparecer corrientes de circulación entre los transformadores, y la carga no se repartirá como se esperaba.
Los transformadores no aprenden a colaborar en un viaje de integración.
Deben entenderse ya en la placa de características.
Relación de transformación y tomas: la red no siempre tiene los kilovoltios que prometía
Una anotación como 15/0,4 kV parece concreta, pero sigue sin decirlo todo.
Hay que conocer:
las condiciones reales de tensión de la red,
el nivel de aislamiento requerido,
la tensión más alta del equipo Um,
el rango de regulación de tomas,
el número de escalones y el valor de cada escalón,
en qué posición de la toma se da la relación de transformación nominal,
y qué tensión se espera en el lado de baja tensión durante la carga normal.
En los transformadores de distribución típicos, se utiliza un cambiador de tomas sin tensión. Esto significa que el cambio de relación requiere la desconexión y el aislamiento del transformador.
No es, por tanto, un regulador que ajuste automáticamente la tensión en cualquier situación.
Si la tensión en el lado de media tensión aumenta durante los periodos de intensa generación fotovoltaica, una relación de transformación mal elegida puede provocar una tensión demasiado alta en el lado de baja tensión. En una red débil y con mucha carga, el problema puede ser el contrario: la tensión empezará a bajar.
Las tomas permiten ajustar la relación de transformación a las condiciones de la red, pero no corrigen un sistema mal diseñado.
No son un mando mágico etiquetado con la palabra "todo irá bien".
Salidas de media y baja tensión: los cables también necesitan espacio
El transformador no termina en la cuba y los radiadores. También hay que conectarlo al cuadro de media y baja tensión, y la forma de realizar estas conexiones puede cambiar por completo la disposición del compartimento.
En el lado de media tensión se pueden utilizar, entre otros, pasatapas de porcelana o enchufables, con salidas superiores o laterales. En el lado de baja tensión pueden aparecer bornes planos, cables o conexión a un puente de barras. Cada una de estas soluciones requiere diferente espacio y diferente acceso de montaje.
Especialmente en el lado de baja tensión, unos pocos centímetros marcan una gran diferencia. Con un transformador de 1250 kVA, la corriente nominal en el lado de 400 V supera los 1800 A. En unidades mayores, hablamos ya de varios miles de amperios.
En tal configuración, un desplazamiento de los bornes puede obligar a reconstruir todo el puente de barras.
Por eso, antes de aprobar la construcción de la subestación, hay que conocer:
el lado de conexión de media y baja tensión,
el orden de las fases,
la altura y separación de los bornes,
el tipo de terminales.
También hay que tener en cuenta:
el número de cables por fase,
sus radios de curvatura,
el modo de fijación,
el espacio necesario para realizar las conexiones.
Las conexiones con barras requieren además considerar las fuerzas electrodinámicas, la dilatación térmica y la compensación de vibraciones.
Los cables pesados no pueden colgar de los pasatapas del transformador como una bolsa de la compra de una manivela. Deben tener su propio soporte y alivio mecánico para no transmitir fuerzas a los bornes.
También conviene dejar al técnico el espacio suficiente para que pueda usar una llave dinamométrica sin tener que desmontar media subestación y su propia muñeca.
Puesta a tierra: "de alguna manera lo conectamos" no es un esquema
La puesta a tierra del transformador y de toda la subestación debe planificarse de forma inequívoca.
Hay que definir:
el sistema de puesta a tierra del punto neutro en el lado de baja tensión,
la conexión de la cuba o estructura del transformador a la barra principal de tierra,
la puesta a tierra de las pantallas de los cables,
las conexiones equipotenciales.
Si la construcción del transformador requiere una salida separada para la puesta a tierra del núcleo, también debe figurar en el proyecto.
No es un detalle de montaje.
El sistema de puesta a tierra influye en el funcionamiento de las protecciones, en los valores de las corrientes durante los fallos a tierra y en el comportamiento de todo el sistema en situaciones de emergencia. Requieren especial atención las instalaciones con inversores, filtros EMC, cargas no lineales, sistemas de alimentación ininterrumpida (SAI) y fuentes de respaldo.
También hay que determinar si el punto neutro del lado de baja tensión será accesible y qué capacidad de corriente debe tener. En instalaciones con un gran número de cargas no lineales, por el neutro pueden circular corrientes significativas de armónicos de tercer orden y sus múltiplos.
En tal caso, el neutro no es un añadido a las tres fases.
Y desde luego no es "esa cuarta barra que pondremos más tarde".
Ruido y vibraciones: el transformador no es ruidoso... hasta que se coloca al lado de un dormitorio
Todo transformador emite sonido. Proviene principalmente de los fenómenos en el núcleo y de las fuerzas electromagnéticas sobre los devanados.
En espacios abiertos, puede ser apenas perceptible. Una vez encerrado en un contenedor, la situación puede cambiar.
La envolvente de la subestación puede amortiguar parte del sonido, pero también puede reflejar las ondas, amplificar ciertas frecuencias y actuar como una caja de resonancia. Las vibraciones pueden transmitirse a través del suelo, a la cimentación y luego a los elementos estructurales vecinos.
Por eso, en ubicaciones cercanas a viviendas, oficinas, hospitales u otras instalaciones sensibles al ruido, no basta con afirmar que el transformador "es silencioso".
Hay que conocer:
el nivel de potencia acústica garantizado,
evaluar la construcción de la cimentación,
el método de asentamiento del equipo,
la influencia de los ventiladores y las persianas.
También conviene analizar las conexiones entre el transformador y el cuadro de distribución.
Las juntas antivibratorias no servirán de mucho si el transformador se conecta a la estructura de la subestación mediante un puente de barras rígido, que transmitirá las vibraciones como un mensajero profesional.
El ruido debe analizarse, por tanto, como una característica de toda la subestación, y no solo del transformador. El equipo puede cumplir los requisitos, pero el contenedor, la cimentación y la ventilación decidirán lo que finalmente oirá la persona al otro lado de la valla.
Artículo relacionado:
Cómo no quemar un millón. Principios de construcción de una subestación transformadora para la industria pesada
Qué incluir al solicitar un transformador para una subestación contenerizada
Una buena solicitud de oferta no tiene por qué tener 40 páginas, cinco anexos y sellos con el águila.
Pero debe contener la información suficiente para que el fabricante del transformador no tenga que adivinar si el equipo va a alimentar una nave de producción, una planta fotovoltaica, un sistema de almacenamiento de energía o quizás una pequeña central eléctrica oculta bajo el nombre de "edificio de oficinas".
Cuantos más datos clave proporciones al principio, menos llamadas, menos aclaraciones y menos frases mágicas del tipo "eso aún depende".
Y, sobre todo, mayor será la probabilidad de que la oferta recibida se refiera al transformador que realmente necesitas, y no al que se pudo presupuestar más rápido.
⚡ Primero, la parte eléctrica, porque el transformador vive de la tensión
Para empezar, hay que decir qué potencia se necesita. El valor en kVA o MVA es la base de toda la solicitud. Sin ella, la conversación es como ir a un restaurante y preguntar: "¿cuánto cuesta la comida?".
Pero la potencia sola no es suficiente. Se necesitan:
las tensiones en el lado de media y baja tensión,
la frecuencia,
el grupo de conexión esperado.
Estos parámetros deciden con qué red trabajará el transformador y si, tras su conexión, todo sonará según el proyecto o si, más bien, se formará un jazz experimental de instalación.
También debe indicarse la tensión de cortocircuito. Ese pequeño porcentaje tiene un gran impacto en las corrientes de cortocircuito, la selección de protecciones, las caídas de tensión y la colaboración con el cuadro de distribución. uk% no debería copiarse del último proyecto solo porque "allí también era 6% y funcionaba".
Otro punto es el rango de regulación de tomas y el número de escalones disponibles. La red no siempre se comporta exactamente como en el esquema unifilar, por lo que es bueno saber si el transformador debe permitir la corrección de la relación de transformación y en qué rango.
A esto se añade el nivel de aislamiento, los valores requeridos de pérdidas en vacío y con carga, y las expectativas sobre el ruido. Este último parámetro suele aparecer cuando el transformador empieza a trabajar a cinco metros de una oficina, una vivienda o la caseta de vigilancia, y alguien descubre que el "suave zumbido" tiene vida acústica propia.
⚡ Luego, explica qué va a hacer realmente este transformador
Dos transformadores con la misma potencia pueden tener una vida profesional completamente diferente.
Uno, la mayor parte del año, alimenta tranquilamente la iluminación, la ventilación y algunas líneas tecnológicas. El otro, maneja grandes motores, inversores, soldadoras o el PCS de un sistema de almacenamiento de energía que cambia de dirección constantemente. En la placa de características pueden parecer similares, pero su día a día es completamente distinto.
Por eso, hay que describir:
el tipo de carga,
la potencia activa máxima,
el factor de potencia cosφ o el rango de potencia reactiva, especialmente si en la instalación trabajan inversores, sistemas de compensación o equipos de electrónica de potencia.
El perfil de trabajo es muy importante. El transformador soporta de forma diferente una carga constante durante todo el día, picos cortos o sobrecargas regulares. Conviene indicar si trabaja 24 horas, solo en un turno, estacionalmente o si, quizás, en verano recibe más trabajo justo cuando la temperatura en el contenedor empieza a parecerse al interior de un horno.
Si en el sistema hay motores, hay que dar las corrientes de arranque. Si hay inversores, rectificadores, SAI o cargadores, hay que mencionar los armónicos. No es necesario enviar un doctorado sobre calidad de la energía, pero la información sobre el carácter de la carga puede evitar la selección de un transformador para unas condiciones que, en realidad, nunca verá.
También conviene indicar la dirección del flujo de energía. En una instalación clásica, la energía fluye de la red a los receptores. En instalaciones fotovoltaicas y BESS, la situación puede invertirse, a veces varias veces al día. Si se prevé el funcionamiento en paralelo con otro transformador, generador u otra fuente, también hay que decirlo desde el principio. El transformador no aprecia las sorpresas de integración.
⚡ El contenedor está en el mundo real, no en un entorno CAD neutro
Las condiciones ambientales suelen tratarse como un anexo a la especificación. Es un error, porque el transformador no trabaja en el catálogo, sino en una ubicación concreta.
Hay que indicar si el equipo se instalará en interior o exterior. En el caso de una subestación contenerizada, "exterior" no significa aún que el transformador tenga acceso confortable al aire fresco. Sigue encerrado en un compartimento metálico que, durante varias horas al día, recoge el sol como una sartén solar.
Hay que dar la temperatura ambiente mínima y máxima, la altitud sobre el nivel del mar, la humedad y el nivel de polvo. La altitud afecta a la refrigeración y al aislamiento; la humedad, al riesgo de condensación; y el polvo, a la ventilación y a la limpieza de las superficies aislantes.
Si en el entorno hay sustancias corrosivas, atmósfera salina, productos químicos o polvos industriales agresivos, el fabricante debe saberlo. Una subestación junto a una planta química, una depuradora, una cementera y un tranquilo centro logístico no trabaja en las mismas condiciones, aunque todos los proyectos tengan una cubierta igualmente estética.
Conviene definir los requisitos de condensación y la exposición de la subestación a la radiación solar. Un contenedor a la sombra entre edificios y un contenedor solitario en una explanada abierta a pleno sol son dos microclimas diferentes. El transformador notará la diferencia antes que el usuario.
⚡ Luego viene la mecánica, el momento en que los centímetros recuperan el poder
El transformador puede tener parámetros eléctricos ideales y, aun así, no ser adecuado para una subestación concreta porque es demasiado ancho, demasiado alto, demasiado pesado o tiene las salidas en el lado equivocado.
Por eso, en la solicitud hay que indicar las dimensiones máximas admisibles y el peso del equipo. Y no solo las dimensiones de la cuba o los devanados. Hay que incluir radiadores, pasatapas, accesorios, cajas, válvulas, asas y todo lo que en el mundo real sobresale del elegante rectángulo del plano.
La dirección de las salidas de media y baja tensión también debe especificarse claramente. Permite evitar que el cuadro de distribución espere a la izquierda, el transformador saque los bornes a la derecha, y alguien intente crear entre ellos un sistema de conexiones que parezca una instalación artística.
El tipo de conectores debe elegirse en función del modo de conexión con el cuadro de distribución. Se usan soluciones diferentes para cables, para puentes de barras y para pasatapas enchufables. Conviene indicar los requisitos de orden de fases, separación de bornes y altura de las conexiones.
Si el transformador tiene ruedas o patines, hay que especificar su separación y dirección de rodadura. Esto es importante para las guías, el suelo de la subestación y el modo de introducción del equipo en el compartimento.
También hay que describir el transporte. ¿El transformador se deslizará por la puerta, se bajará por el techo, se introducirá sobre rodillos, o quizás la subestación se montará a su alrededor? Las dimensiones de las puertas, la capacidad de carga del suelo, el acceso para la grúa y el espacio de maniobra no son detalles logísticos. Son parte del proyecto.
En esta fase, también conviene indicar el equipamiento adicional: indicadores de temperatura, sensores, protecciones, contactos de alarma, monitorización, válvulas, relés, ventiladores, envolventes, pasatapas u otros elementos requeridos por el inversor y la automatización de la subestación.
⚡ Por último, la documentación, es decir, todo lo que de repente todos necesitan "para ayer"
Una buena solicitud debe especificar qué documentación se espera y cuándo debe entregarse.
La base es el plano de dimensiones. Es lo que permite al fabricante de la subestación comprobar si el transformador realmente cabe en el compartimento, si tiene el espacio adecuado para las conexiones y si puede montarse con seguridad.
También se necesitará la ficha técnica y la lista de pérdidas. Las pérdidas son importantes no solo para evaluar la eficiencia, sino también para los cálculos de ventilación y el balance térmico del compartimento.
Dependiendo de la fase del proyecto y de los requisitos del inversor, pueden ser necesarios los protocolos de ensayo, el modelo de placa de características, el manual de transporte, montaje y puesta en marcha y las correspondientes declaraciones de conformidad.
También conviene exigir una lista completa del equipamiento. Nada mejora tanto el ambiente en una obra como descubrir que un elemento considerado por una parte como "estándar obvio" ha sido tratado por la otra como una opción de pago que nadie pidió.
Es muy recomendable establecer un calendario de aprobación de la documentación. Primero, la ficha y el plano para su aprobación; luego, la producción; a continuación, la documentación final. Este orden parece lógico, pero en el sector aún hay proyectos en los que el plano para aprobación llega al cliente cuando el transformador ya empieza a secarse lentamente después de la pintura.
⚡ Una buena solicitud ahorra diez llamadas nerviosas
No es necesario conocer todos los parámetros desde el primer día. Si algunos datos aún se están acordando, simplemente indícalo en la solicitud. Es importante que el fabricante sepa qué valores están aprobados, cuáles son orientativos y cuáles aún pueden cambiar.
La peor solicitud es:
"Por favor, precio de transformador estándar de 1000 kVA para contenedor."
La mejor no tiene que ser larga, pero debe describir claramente el equipo, las condiciones de trabajo, las limitaciones mecánicas y el alcance de la documentación esperada.
Porque el fabricante del transformador puede asesorar, optimizar y proponer la solución adecuada. No debería, sin embargo, verse obligado a reconstruir el proyecto por telepatía a partir de un solo número y un archivo adjunto llamado "final_v7_ultimo_corregido.pdf".
Cómo seleccionar un transformador de media tensión para una subestación contenerizada. La respuesta más breve
No empieces con la pregunta: ¿cuánto cuesta el transformador?
Primero, comprueba:
dónde va a trabajar,
qué va a alimentar,
cómo va a ser cargado,
y si realmente cabe en la subestación —junto con las conexiones, la ventilación y el espacio de mantenimiento.
Un buen transformador debe encajar en el proyecto eléctrica, mecánica y térmicamente.
Lo mejor es que, después de la puesta en marcha, nadie tenga que salvar la inversión con llamadas, modificaciones y supervivencia técnica.
Agradecemos a los proyectistas, contratistas, integradores e inversores que nos invitan a conversar con la suficiente antelación. Es entonces cuando podemos seleccionar conjuntamente la solución que funcionará con tranquilidad y fiabilidad durante años.
⚡ En Energeks ayudamos a seleccionar transformadores de aceite y secos para subestaciones transformadoras prefabricadas, plantas industriales, instalaciones fotovoltaicas y sistemas de almacenamiento de energía. Analizamos no solo la potencia nominal, sino también las condiciones de red, el grupo de conexión, la tensión de cortocircuito, las pérdidas, las dimensiones, la refrigeración y el perfil de trabajo real.
No buscamos el transformador más grande ni la solución más barata a cualquier precio. Buscamos la configuración que, una vez puesta en marcha la inversión, simplemente haga su trabajo: con tranquilidad, eficiencia y sin llamadas nerviosas.
Conoce la oferta de transformadores Energeks.
Si el tiempo de entrega es clave en tu proyecto, consulta los transformadores disponibles inmediatamente en nuestro almacén.
Y si quieres seguir nuestras realizaciones, guías técnicas e historias del sector sin el barniz corporativo, únete a Energeks en LinkedIn.
Hablemos de tu proyecto como socios.
Antes de que el transformador llegue al contenedor, y no cuando resulte que el contenedor tiene su propia opinión al respecto.
fuenets:
International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.
International Electrotechnical Commission, IEC 60076 series — Power transformers.
European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
Hay un momento así.
El transformador ya está sobre su base, se ha llenado de aceite, todo parece sólido y alguien bromea a medias: "Bueno, ya tenemos esto resuelto".
El equipo está en su sitio, hay tensión, la red funciona. A primera vista, tema cerrado.
Pero el transformador de aceite no conoce el concepto de "resuelto".
Él apenas está comenzando su trabajo.
Y recuerda muy bien cómo se instaló, en qué condiciones trabaja, cómo fue tratado durante sus primeros meses de operación y si alguien siquiera revisó su documentación después de la recepción.
Al escribir sobre los requisitos de instalación y mantenimiento de los transformadores de aceite, no volvemos a la teoría por la teoría.
Volvemos a las experiencias de proyectos de inversión, que casi siempre tienen su inicio mucho antes de lo que parece. A menudo, en decisiones que en el momento de la instalación parecían menores, obvias o "que se han hecho así durante años".
Este artículo es para diseñadores, contratistas, inversores y personas responsables del mantenimiento, que quieren tener temporadas de calefacción más tranquilas y menos llamadas telefónicas que empiecen con las palabras "algo le pasa al transformador".
Para empezar, hablaremos de por qué la instalación de un transformador es más que colocarlo correctamente sobre una base.
Luego, analizaremos la operación diaria y lo que el transformador "dice" con su comportamiento antes de que ocurra una falla.
Al final, volveremos al mantenimiento, entendido no como una lista de pruebas, sino como una forma de pensar sobre un equipo que debe funcionar de manera estable durante décadas.
Tiempo de lectura: ~10 min
Instalación del transformador de aceite, o el momento en que construyes tu futuro o problemas a plazos
La instalación de un transformador de aceite no es una simple "operación logística".
No es solo descargarlo, colocarlo y firmar un acta. Es el momento en que este equipo recibe su carácter. Como una persona al inicio de su carrera. O le ayudas, o luego habrá que llevarlo constantemente a reparaciones. Solo que será un esfuerzo costoso y que consume mucho tiempo.
El transformador lo devuelve todo en forma de fallos.
Una base hechapora es el clásico.
En teoría, hay hormigón, en teoría, hay refuerzo, en teoría, hubo un proyecto.
El nivel se aplicó una vez, porque tenían prisa. "Está casi nivelado".
Y aquí se enciende la primera luz roja. El transformador de aceite es paciente, pero no es ingenuo. Recuerda cada milímetro de desnivel, cada apaño y cada sacramental "vale, se arreglará más tarde". Luego, ese "más tarde" usualmente no llega.
Al principio, todo parece en orden. El aceite está lleno, el tanque está colocado, la refrigeración funciona.
Pero con un mínimo desnivel, el aceite en el interior comienza a funcionar de manera diferente a lo previsto por el fabricante. La refrigeración deja de ser uniforme, los devanados reciben condiciones que nadie anticipó, y el transformador comienza a envejecer más rápido de lo necesario. Esto no se ve de inmediato. Sale a la luz con el tiempo. Siempre con el tiempo.
La ventilación es otro tema que a menudo pierde frente a la realidad.
Al transformador de aceite no le gusta estar en un rincón sofocante, aunque parezca un trozo de hierro macizo. Una envolvente de subestación prefabricada demasiado estrecha, falta de un flujo de aire adecuado, espacios mal calculados. Un clásico. El primer año, hay silencio. El segundo también.
Y luego comienzan las preguntas sobre por qué las temperaturas no se ajustan a la teoría.
Si alguien quiere ver cuánto pueden cambiar las reglas del juego las condiciones de operación, vale la pena volver al tema de las subestaciones transformadoras que trabajan en condiciones industriales severas: El entorno, la instalación y el proyecto son un solo organismo, no tres temas separados:
Cómo no quemar un millón? Principios de construcción de una subestación transformadora para la industria pesada
La conexión a tierra es una historia aparte.
"Está conectado, la resistencia salió bien, hay un protocolo".
Todo el mundo lo ha oído.
Pero la conexión a tierra no existe para el papel. Existe para proteger el transformador, la instalación y a las personas. Si está mal hecha, se vengará ante las primeras perturbaciones, sobretensiones o descargas atmosféricas. Y, nuevamente, no siempre de inmediato. Mayormente cuando nadie tiene tiempo para ello.
La instalación no es un costo. Es una inversión. Una inversión en si dentro de cinco años dormirás tranquilo o estarás revisando nerviosamente la documentación preguntándote quién fue el que "recibió la base" en aquel entonces.
Operación de un transformador de aceite, o cómo él habla todo el tiempo, solo hay que dejar de fingir que no se le oye
Un transformador de aceite en operación no es una "caja gris".
No es un equipo que simplemente funciona o no funciona. Él habla todo el tiempo.
Solo que no por correo electrónico ni con alarmas, hasta que realmente lo necesita. Habla a través del sonido, la temperatura, el olor y el comportamiento. El problema es que mucha gente lo considera ruido de fondo.
Al principio, todo es como en los libros.
Funciona, los voltajes concuerdan, la carga está dentro de los límites. Y entonces aparece la frase más peligrosa en la energía eléctrica: "Funciona, no lo toques". Al oír esto, el transformador de aceite empieza a planear su venganza, solo que distribuida en el tiempo.
La primera señal suele ser el sonido.
Un leve zumbido es normal, todo el mundo lo sabe. Pero un cambio en la naturaleza del sonido ya no es normal. Un sonido más profundo, una resonancia metálica, irregularidad. Eso no es "el encanto de una red antigua".
Es información. Información ignorada.
Luego entran las temperaturas. Alguien echa un vistazo a las indicaciones y lo pasa por alto.
"Verano, hace calor, la carga es mayor". Claro, sucede.
Pero si el transformador funciona regularmente más caliente que antes, eso no es un capricho del clima. Es una señal de que algo ha cambiado en sus condiciones de operación. Refrigeración, aceite, ventilación, entorno. Algo no va bien.
El olor del aceite cerca del transformador es un tema que mucha gente nota solo cuando ya es realmente intenso.
Y es una pena. El aceite transformador puede decir mucho antes. Cambio en el olor, color, claridad. Esos son detalles solo para quien no quiere verlos. Para el transformador, es un lenguaje de comunicación pleno.
Las fugas de aceite son una de esas señales que todos ven, pero muchos fingen que "no es para tanto". Una gota aquí, un poco de humedad en la junta, una marca en la bandeja de aceite.
En este punto, el transformador de aceite no grita. Solo levanta la mano y dice tranquilamente que algo está dejando de ser estanco. Ignorar esos detalles es el camino directo a un envejecimiento acelerado del aislamiento, problemas de refrigeración y costos que siempre aparecen en el momento menos oportuno.
Por eso, si alguien quiere entender por qué las fugas de aceite no son una cuestión estética, sino una señal de advertencia real, vale la pena consultar el análisis específico dedicado a este tema:
Fugas de aceite en transformadores – No ignores estas señales
Allí se puede ver claramente que el aceite no se escapa sin motivo, y que cada fuga es una indicación del estado del transformador, no solo del estado de la junta.
El funcionamiento también implica cargas.
El transformador de aceite soporta sobrecargas, porque ha sido diseñado para ello.
Pero solo las soporta durante un breve periodo de tiempo. Funcionar permanentemente al límite de la potencia no es prueba de que «lo hayamos conseguido con holgura». Es acortar la vida útil del dispositivo de forma muy consistente y muy predecible.
Un transformador de aceite no da sorpresas. Es predecible hasta el dolor.
Solo hay que estar dispuesto a escuchar, y no dar por sentado que, si la luz está en verde, el problema no existe.
Mantenimiento del transformador de aceite, o por qué volver al inicio salva el futuro
El mantenimiento tiene muy mala fama.
Se asocia con papeleo, costes y una obligación que siempre se puede posponer. Mejor para el próximo trimestre. O para el año que viene.
Mientras tanto, para un transformador de aceite, el mantenimiento es la forma más pura de garantizar su longevidad. Sin él, incluso el equipo mejor diseñado comienza a mostrar fatiga más rápidamente.
Y aquí vale la pena volver por un momento a los fundamentos.
Al momento en que el transformador fue instalado y puesto en marcha. Porque muy a menudo, lo que hoy llamamos un problema operativo no es una avería nueva ni una "maldad" del equipo. Es consecuencia de cómo se ejecutó la instalación desde el principio.
El transformador de aceite no cambia las reglas del juego a mitad del partido. Simplemente ejecuta lo que recibió como entrada.
Si algo se hizo con atajos durante la instalación, si algo se hizo "a ojo", si la recepción fue rápida porque el plazo apremiaba, el mantenimiento, tarde o temprano, lo mostrará. Cambios de temperatura, sonidos atípicos, envejecimiento más rápido del aceite, problemas de refrigeración. No son fenómenos nuevos.
Son consecuencias de decisiones anteriores, solo que extendidas en el tiempo.
Los análisis del aceite son aquí el mejor ejemplo.
No son un capricho de los fabricantes ni un invento de las normas. Son la forma más simple y económica de mirar dentro del transformador sin desmontarlo. Los parámetros físico-químicos, el contenido de gases disueltos, la humedad del aceite dicen más que muchas inspecciones visuales.
Y, aun así, en la práctica, los análisis se realizan de manera irregular o solo "para la recepción", como si el aceite dejara de trabajar después de firmar el acta.
Las juntas, el equipamiento auxiliar, las conexiones eléctricas y la toma de tierra también envejecen.
El transformador no está en un laboratorio estéril. Trabaja en condiciones de temperatura variable, humedad, vibraciones y contaminación. Cada temporada aporta su pequeño granito de arena. La falta de controles regulares significa que los problemas menores tienen tiempo para crecer. Y luego todos se sorprenden de que algo que parecía cosmético, de repente se convierte en una emergencia.
Por eso, volver a la etapa de instalación cuando comienzan las preguntas operativas y de mantenimiento es una de las mejores cosas que se pueden hacer.
Verificar si la base realmente cumplía los supuestos, si la ventilación funciona como debía, si la puesta a tierra se realizó según el arte, y no solo según el protocolo. Esto a menudo explica más que horas de análisis de parámetros actuales.
Las etapas concretas que tienen un impacto real en cómo se comporta el transformador después en el trabajo diario, y por qué algunas unidades funcionan en silencio durante años y otras comienzan a dar problemas mucho antes, las describimos aquí:
Instalación de un transformador de potencia – Lista de comprobación integral
Lo más importante es el enfoque
El mantenimiento no es una lista para tachar ni una obligación impuesta por las normas.
Es una forma de pensar en el transformador como un equipo que debe funcionar de manera estable durante veinte, treinta años. Cada análisis, cada nota y cada revisión acortan la lista de sorpresas.
El transformador de aceite no da sorpresas.
Es previsible hasta el extremo. Si algo comienza a ocurrir, rara vez es casualidad. Suele ser una respuesta a las condiciones que recibió. Solo que la respuesta llega con retraso, cuando todos ya están convencidos de que el tema se había cerrado hace tiempo.
Si quieres tener una operación tranquila, debes mirar honestamente el principio y revisar regularmente en el camino.
El transformador de aceite no requiere halagos ni regalos. Requiere atención.
Y esa atención se devuelve con creces, casi siempre cuando otros están apagando incendios.
No te detengas al inicio
Un transformador de aceite no es un tema para "tachar de la lista". Es un elemento de infraestructura que o bien funciona en silencio durante años, o bien te recuerda regularmente su existencia en los momentos menos oportunos.
La instalación del transformador, su operación y su mantenimiento no son tres mundos separados.
Son una sola historia, escrita desde el día en que el transformador se colocó sobre su base. Cada decisión al principio trabaja luego en segundo plano. A tu favor o en tu contra. El transformador de aceite no monta dramas. Simplemente suma los hechos.
Por eso, si estás planeando una inversión, una modernización o simplemente quieres tener tranquilidad en la operación, vale la pena mirar más allá del momento de la compra.
En Energeks, llevamos años trabajando con transformadores de aceite en condiciones reales de red, industriales y de infraestructura. Ofrecemos tanto unidades de aceite como secas - con aislamiento en resina - seleccionadas para condiciones de trabajo específicas.
Todo en clase EcoDesign Tier 2, con documentación completa y certificados:
Puedes encontrar nuestra oferta actual de transformadores aquí.
Gracias por dedicar tiempo a este texto.
Si al menos una idea se quedó contigo, significa que valió la pena. Y si quieres estar al día, te invito a LinkedIn de Energeks.
No te detengas al inicio
Un transformador de aceite no es un tema para "tachar de la lista". Es un elemento de infraestructura que o bien funciona en silencio durante años, o bien te recuerda regularmente su existencia en los momentos menos oportunos.
La instalación del transformador, su operación y su mantenimiento no son tres mundos separados.
Son una sola historia, escrita desde el día en que el transformador se colocó sobre su base. Cada decisión al principio trabaja luego en segundo plano. A tu favor o en tu contra. El transformador de aceite no monta dramas. Simplemente suma los hechos.
Por eso, si estás planeando una inversión, una modernización o simplemente quieres tener tranquilidad en la operación, vale la pena mirar más allá del momento de la compra.
En Energeks, llevamos años trabajando con transformadores de aceite en condiciones reales de red, industriales y de infraestructura. Ofrecemos tanto unidades de aceite como secas - con aislamiento en resina - seleccionadas para condiciones de trabajo específicas.
Todo en clase EcoDesign Tier 2, con documentación completa y certificados:
Puedes encontrar nuestra oferta actual de transformadores aquí.
Gracias por dedicar tiempo a este texto.
Si al menos una idea se quedó contigo, significa que valió la pena. Y si quieres estar al día, te invito a LinkedIn de Energeks.
2025. El año en que la teoría dejó de ser suficiente
El año 2025 no trajo un gran avance tecnológico. No apareció un material milagroso. No cambió la física. No se descubrió una nueva ley de la electrotecnia.
En cambio, sucedió algo mucho menos espectacular, pero mucho más doloroso.
La realidad comenzó a poner a prueba las premisas.
Aquellas que durante años funcionaron "lo suficientemente bien", de repente dejaron de defenderse. Los proyectos replicados de años anteriores comenzaron a desmoronarse ya en la fase de ejecución. Los presupuestos que, según las hojas de cálculo, debían cuadrar, empezaron a tener fugas en áreas antes consideradas seguras. Los cronogramas, que asumían soluciones estándar, tuvieron que ser corregidos sobre la marcha.
Y muy pronto quedó claro que el transformador ya no era solo un elemento de fondo.
En 2025, el transformador se convirtió en tema de conversación en la obra, en la oficina de diseño y en la mesa del inversor. Aparecía en preguntas sobre pérdidas de energía, sobre el cumplimiento del Ecodesign Tier 2, sobre los costes reales de explotación, sobre dimensiones, logística y recepciones. Cada vez más no como un problema puntual, sino como un elemento que podía decidir el éxito de todo un proyecto.
Este fue el año en que la teoría fue invitada a la obra. Y no siempre salió bien parada.
Este texto no es un resumen de productos. Es un resumen de experiencias. Es un intento de recopilar las conclusiones de un año que separó de manera muy efectiva las premisas convenientes de las premisas reales. Está escrito pensando en diseñadores, contratistas e inversores que no quieren entrar en el año 2026 de memoria o por atajos. Solo con mayor tranquilidad y mejor conocimiento.
Porque si 2025 le enseñó algo al sector energético, es que no todo lo que funcionó ayer, funcionará igual de bien mañana.
No preguntamos qué transformador es el mejor. Preguntamos cuál dejó de ser un problema.
No creamos rankings. No vendemos promesas. Observamos las tensiones que en 2025 se revelaron entre las regulaciones, la física y el presupuesto. Comprobamos dónde la teoría se desviaba de la práctica y qué decisiones comenzaron a ganar en proyectos reales.
Es una historia sobre pérdidas que de repente comenzaron a importar.
Sobre potencia que dejó de ser solo un número en una tabla. Sobre documentación que pudo salvar o detener una inversión. Y sobre por qué en 2026 la pregunta ya no es "qué es lo más potente", sino "qué ofrece previsibilidad".
Tiempo de lectura: ~11 minutos
Ecodesign Tier 2 dejó de ser teoría. Se convirtió en un filtro de la realidad
Hace aún unos años, el Ecodesign Tier 2 funcionaba en el sector principalmente como un concepto del futuro.
Algo que "entraría en vigor", "sería obligatorio", "habría que tener en cuenta". En 2025, esta forma de pensar dejó de funcionar.
El Tier 2 dejó de ser una anotación en una directiva. Se convirtió en un filtro muy práctico a través del cual los proyectos reales empezaron a pasar o a quedarse por el camino.
En el papel, todo parecía sencillo.
Pérdidas en vacío más bajas, mayor eficiencia, cumplimiento de la normativa. En la práctica, 2025 mostró que no todo transformador que "casi cumple" realmente satisface los requisitos en el contexto de una instalación concreta. Diferencias de unos pocos vatios en las pérdidas en vacío, que antes se ignoraban, empezaron a importar. No porque de repente todo el mundo se enamorara de la eficiencia.
Sino porque la energía dejó de ser un fondo barato y empezó a ser un coste real.
En muchos proyectos, el Tier 2 puso al descubierto viejos hábitos de diseño.
La selección de transformadores "a ojo", basada en proyectos anteriores, dejó de ser segura. Soluciones que durante años pasaban las recepciones sin mayores preguntas, en 2025 empezaron a generar dudas. Surgieron consultas adicionales, precisiones, correcciones. A veces en la fase de diseño, a veces ya durante la ejecución, lo que siempre duele más.
El problema no radicaba en la normativa en sí.
Radicaba en que el Tier 2 forzó una confrontación con el perfil de trabajo real del transformador. Las pérdidas en vacío, que antes se trataban como un coste "fijo y despreciable", empezaron a analizarse a escala anual, y no en el momento de la recepción. En instalaciones donde el transformador trabaja la mayor parte del tiempo con carga baja, de repente resultó que eran precisamente esas pérdidas las que determinaban la economía de la solución.
2025 también mostró que no todos los proyectos estaban igual de preparados para el Tier 2.
En instalaciones nuevas era más fácil tener en cuenta los requisitos desde el principio. En modernizaciones y ampliaciones, la situación solía ser más complicada. Las limitaciones de espacio, la infraestructura existente y los supuestos de diseño previos podían chocar con los nuevos requisitos de una manera muy desagradable.
A esto se sumó la cuestión de la disponibilidad.
El año pasado, el mercado sintió muy claramente que un transformador que cumple con el Tier 2 no siempre es un producto disponible "de inmediato". Los plazos de entrega, la logística y la planificación de suministros empezaron a tener un impacto real en los cronogramas de las inversiones. Los proyectos que no tuvieron esto en cuenta con antelación, a menudo tuvieron que recuperar el tiempo en otras áreas o retrasar las fechas.
Un fenómeno interesante fue también cómo cambió la narrativa en torno al Tier 2.
Desapareció la pregunta de "¿hay que hacerlo?" y apareció la pregunta de "cómo hacerlo de manera razonable". Cada vez más, las conversaciones no giraban en torno al mero cumplimiento de la norma, sino a las consecuencias de elegir una solución concreta.
¿Cómo afectará esto a las pérdidas a largo plazo?
¿Y al mantenimiento?
¿Y a los futuros cambios de carga?
En este sentido, el Ecodesign Tier 2 hizo un favor al sector. No simplificó la vida. Pero obligó a pensar en términos globales, y no solo formales. Y muy pronto quedó claro que en 2026 el Tier 2 ya no sería un tema de discusión. Sería el punto de partida.
Sobre las pérdidas en vacío en el Tier 2 y su traducción a cifras financieras concretas hablamos aquí; vale la pena familiarizarse con este conocimiento:
Pérdidas en vacío en transformadores Tier 2. ¿Cómo calcular el coste real?
Potencia nominal versus realidad de uso
Si hay un supuesto que en 2025 fue verificado de manera especialmente dolorosa, fue la creencia de que la potencia nominal de un transformador lo dice todo sobre él.
Durante años se trató como un ancla segura. Hay un número. Hay un margen. Hay tranquilidad. El problema es que la realidad rara vez funciona según esa misma tabla.
En 2025, muchos proyectos chocaron dolorosamente con el hecho de que un transformador no funciona en el vacío. Funciona en el tiempo. En ciclos diarios. Con estacionalidad. En un entorno de receptores que cambiaron su carácter más rápido que la mayoría de los supuestos de diseño.
El error clásico parecía inocente. "Pongamos un transformador más grande, será más seguro".
O a la inversa. "El perfil de carga es ligero, se puede reducir la potencia". En el papel, todo cuadraba. También en la hoja de cálculo. En la obra y en la explotación comenzaban los problemas.
El sobredimensionamiento en 2025 dejó de ser neutral.
Un transformador que trabaja la mayor parte del tiempo con una carga muy baja genera pérdidas en vacío, independientemente de si entrega potencia o no. Con los crecientes costes de la energía, esto comenzó a notarse no después de un año, sino a los pocos meses. Los inversores, que no hace mucho lo habrían ignorado, empezaron a hacer preguntas. De dónde vienen estos números. Por qué las facturas no se ven como se esperaba.
Por otro lado, aparecieron problemas de infradimensionamiento.
Especialmente donde el perfil de carga se basaba en datos históricos que no tenían en cuenta los cambios en el lado de los receptores. Bombas de calor, cargadores de vehículos eléctricos, inversores, ciclos de trabajo irregulares. Todo esto hizo que las sobrecargas momentáneas, las corrientes de arranque y los picos de potencia de corta duración comenzaran a ocurrir con más frecuencia de lo previsto.
En 2025, muchas personas vieron por primera vez realmente la diferencia entre la potencia nominal y el comportamiento real del transformador en el tiempo. Un transformador puede tener un margen de potencia y, al mismo tiempo, funcionar en condiciones que generan un calentamiento excesivo.
Puede cumplir formalmente los requisitos y, en la práctica, acortar su vida útil. Puede "dar el ancho", pero a costa de pérdidas y estrés operativo.
Una fuente frecuente del problema fue el enfoque simplificado del perfil de carga.
La potencia media de un día o un mes no dice mucho sobre lo que ocurre en momentos concretos.
Y son precisamente esos momentos los que deciden cómo se comporta el transformador. Las cargas cortas pero intensas pueden causar más daños que un funcionamiento estable a un nivel más alto.
El año 2025 también mostró que la conversación sobre la potencia del transformador no puede terminar en el número de su nombre. Cada vez más surgían preguntas sobre la naturaleza de las cargas, sobre la variabilidad en el tiempo, sobre los planes de desarrollo de la instalación. Los diseñadores comenzaron a volver con más frecuencia a los inversores con preguntas que antes se consideraban innecesarias.
¿Cómo será la carga dentro de dos años?
¿Qué cambiará después de la ampliación?
¿Qué escenarios son reales y cuáles solo teóricos?
Todo esto hizo que, en 2025, la selección de la potencia del transformador dejara de ser una decisión "por reserva". Se convirtió en una decisión estratégica. Una que debe tener en cuenta no solo lo que hay hoy, sino lo que es muy probable que haya mañana.
Y es precisamente por eso que, al entrar en 2026, cada vez menos personas preguntan qué transformador tiene la mayor potencia. Cada vez más preguntan cuál se adapta mejor a la forma real de uso.
Y ese es un cambio que marca una gran diferencia.
Las pérdidas de energía dejaron de ser una abstracción. Empezaron a costar de verdad
Durante muchos años, las pérdidas de los transformadores fueron uno de esos temas que todos conocían, pero que pocos realmente calculaban. Sí, aparecían en la documentación. Sí, figuraban en las fichas técnicas. Pero en la práctica, se trataban como un coste de fondo. Algo que "simplemente está ahí" y no requiere mayor atención.
El año 2025 puso fin a esta etapa cómoda.
En el momento en que los precios de la energía dejaron de ser un punto de referencia estable y empezaron a fluctuar de verdad, las pérdidas propias del transformador salieron de las sombras.
Y lo hicieron de una manera muy desagradable. De repente, resultó que las diferencias que antes parecían cosméticas, a escala anual empezaban a notarse en el presupuesto operativo.
La mayor sorpresa para muchos inversores no fueron las pérdidas bajo carga. Estas se asocian intuitivamente con el trabajo del equipo. El verdadero descubrimiento resultaron ser las pérdidas en vacío. Constantes. Independientes de la carga. Presentes siempre, incluso cuando el transformador pasa la mayor parte del tiempo "esperando".
En instalaciones donde el perfil de trabajo es desigual o estacional, fueron precisamente estas pérdidas las que empezaron a llevar la delantera. Un transformador que, formalmente, estaba bien seleccionado, trabajaba durante gran parte del año lejos del punto óptimo. Y la energía se escapaba. Día tras día. Sin ruido. Sin alarmas. Sin síntomas visibles, excepto por una cosa que no se puede ignorar: la factura.
2025 también fue el momento en que cada vez más proyectos empezaron a analizarse en términos de coste total de propiedad (TCO), y no solo del precio de compra. El TCO dejó de ser un acrónimo de moda. Se convirtió en una herramienta defensiva. Los inversores empezaron a preguntar cuánto costaría un transformador determinado no en el momento de la recepción, sino después de cinco, diez, quince años de trabajo.
Esto cambió la dinámica de las conversaciones.
Las soluciones más baratas empezaron a perder a largo plazo. Una diferencia de unos pocos puntos porcentuales en la eficiencia, antes considerada un detalle, en los nuevos cálculos podía decidir la rentabilidad de toda la inversión. Y curiosamente, cada vez más estas conversaciones ocurrían no en la fase de licitación, sino después del primer año de explotación, cuando los datos dejaron de ser teóricos.
Vale la pena señalar que 2025 coincidió con un claro aumento de la conciencia energética también por parte de los reguladores y las instituciones internacionales. Los informes sobre eficiencia energética señalaban cada vez más que las pérdidas en la infraestructura de transmisión y distribución no son un problema marginal, sino un área real de optimización.
En la práctica, esto significaba una cosa. El transformador dejó de ser un coste único. Se convirtió en un elemento que genera un flujo constante de costes o de ahorros. Dependiendo de cómo se haya seleccionado. Y de cómo funcione realmente.
Esto también cambió la forma de hablar entre diseñadores e inversores. Surgieron más preguntas sobre escenarios a largo plazo. Sobre cambios de carga. Sobre la flexibilidad de la instalación. Sobre si la solución elegida hoy no resultará una carga dentro de unos años.
Al entrar en 2026, es cada vez más difícil ignorar el tema de las pérdidas de energía. No porque alguien lo exija. Sino porque los números empezaron a hablar por sí mismos.
Y con esos datos, como se sabe, no se puede ganar con narrativas.
Lo que realmente dice el informe de la AIE "Energy Efficiency 2025" y por qué es importante para los transformadores
El informe International Energy Agency – Energy Efficiency 2025 deja claro que la eficiencia energética ha dejado de ser un complemento de la transición energética. Se ha convertido en su cimiento. Y lo que es importante, la AIE no habla aquí de tecnologías futuristas, sino de equipos que ya hoy trabajan en las redes eléctricas.
Según la AIE, el ritmo de mejora de la eficiencia energética en el mundo sigue siendo demasiado lento para alcanzar los objetivos climáticos y, al mismo tiempo, mantener la estabilidad de los sistemas energéticos. La Agencia señala que el índice global de mejora de la eficiencia debería ser de alrededor del 4 % anual, mientras que en los últimos años en realidad osciló cerca del 2 %. Esta diferencia se traduce directamente en mayores pérdidas de energía, mayores costes operativos y una mayor carga para la infraestructura.
El informe resalta fuertemente el tema de la infraestructura eléctrica. La AIE subraya que la reducción de las pérdidas en la transmisión y distribución de energía es una de las formas más rápidas y rentables de mejorar la eficiencia de los sistemas energéticos en su conjunto. No requiere una revolución tecnológica, sino la aplicación constante de soluciones probadas y más eficientes en equipos como los transformadores.
Se prestó especial atención a las pérdidas en vacío y las pérdidas bajo carga en los equipos que operan en modo continuo. La AIE señala que incluso pequeñas diferencias en la eficiencia de elementos individuales de la infraestructura, a escala del sistema y a largo plazo, se traducen en efectos económicos muy tangibles.
Se trata de ahorros calculados no en porcentajes, sino en costes reales de energía y en una reducción de la necesidad de generarla.
El informe también señala el cambio en la naturaleza de las cargas en las redes. La creciente participación de fuentes renovables, sistemas de almacenamiento, vehículos eléctricos y la electrificación de la calefacción provoca una mayor variabilidad en los flujos de energía.
En este entorno, los equipos con menores pérdidas y mejor eficiencia parcial ganan importancia, ya que funcionan de manera eficiente no solo en los puntos nominales, sino también bajo cargas lejanas a las máximas.
La AIE también subraya el aspecto de coste. Las inversiones en eficiencia energética son una de las acciones con retorno más rápido en el sector energético.
Reducir las pérdidas en los equipos eléctricos disminuye la demanda de energía primaria, reduce los costes operativos y alivia la presión para expandir la capacidad de generación. Esto es especialmente relevante en un contexto de precios inestables de la energía, como los que ha enfrentado el mercado en los últimos años.
En un contexto práctico, el informe de la AIE envía una señal muy clara: la eficiencia de los equipos de infraestructura ya no es una elección de imagen o normativa, sino una decisión sistémica. Cómo se diseñan y seleccionan los transformadores tiene un impacto directo no solo en el balance de una instalación individual, sino en la resistencia y los costes de las redes eléctricas en su conjunto.
Para el sector, esto significa una cosa. En los próximos años, será cada vez más difícil justificar la elección de soluciones con mayores pérdidas únicamente por su menor precio de compra.
La eficiencia energética como respuesta clave de la industria al encarecimiento de la energía | Fuente: International Energy Agency, Industrial Competitiveness Survey 2025.
La infografía basada en el estudio de la Agencia Internacional de la Energía de 2025 muestra cómo las empresas industriales están respondiendo al aumento de los costes de la energía y a la inestabilidad de los precios. Los resultados de la encuesta realizada a 1.000 encuestados de 14 países indican claramente que la eficiencia energética es hoy la prioridad estratégica más importante, superando a las inversiones en energías renovables in situ, el traspaso de costes a los clientes o la reducción de la producción.
La segunda parte confirma que las medidas de eficiencia energética aumentan realmente la resiliencia de las empresas ante las fluctuaciones de los precios de la energía. Más del 80 % de los encuestados califica su impacto como crítico, fuerte o moderado, y solo el 7 % no percibe ningún efecto. Estos datos muestran que la modernización de la infraestructura eléctrica, la reducción de pérdidas y una mejor gestión de la energía se traducen directamente en la estabilidad de los costes operativos y la continuidad de las operaciones de las plantas.
Las conclusiones del estudio de la AIE indican claramente que, en 2025, la eficiencia energética dejó de ser un complemento ambiental para convertirse en una de las herramientas clave para construir la competitividad industrial y la resiliencia ante las crisis energéticas.
Dimensiones, logística y montaje. Parecen detalles, pero cuántas veces dolieron
Si algo volvía a trastornar los cronogramas con regularidad en 2025, no eran fallos espectaculares. Eran los detalles. Dimensiones. Peso. Disponibilidad de espacio. Orden de los trabajos. Cosas que en la fase de diseño parecen obvias, pero que en el mundo real pueden dominar todo el proceso.
Durante mucho tiempo, el transformador se trató como un elemento que "de alguna manera cabrá". En la práctica, 2025 demostró que este supuesto es cada vez menos actual. Especialmente donde hablamos de subestaciones transformadoras prefabricadas, modernizaciones de instalaciones existentes o inversiones ejecutadas en zonas de construcción densa.
El primer punto conflictivo resultaron ser las dimensiones.
Diferencias de unos pocos centímetros en anchura o altura, que en la ficha técnica no generan emociones, en la obra podían significar la necesidad de cambiar el concepto de cimentación. En 2025, muchos proyectos sintieron dolorosamente que una subestación transformadora diseñada para un "transformador estándar" no siempre es compatible con el equipo real disponible en un plazo determinado.
El segundo problema fue el peso.
El transporte del transformador dejó de ser una operación logística sencilla.
Limitaciones de capacidad de carga de las carreteras locales, acceso a la obra, posibilidad de usar una grúa con parámetros específicos. Todo esto empezó a importar antes que nunca. Los proyectos que no tuvieron en cuenta estos aspectos en la fase de planificación, a menudo tenían que compensarlo con nervios al final.
En 2025, surgieron con mayor frecuencia situaciones en las que el transformador estaba listo, pero no había forma física de montarlo de manera segura según el cronograma original. Días adicionales de parada. Costes adicionales. Negociaciones adicionales. Y la pregunta que llegaba demasiado tarde: ¿realmente tenía que ser así?
El tercer aspecto es el mantenimiento y la accesibilidad después de la puesta en marcha.
Cada vez más personas empezaron a pensar no solo en cómo instalar el transformador, sino en cómo acceder a él dentro de cinco o diez años.
En 2025 surgieron más preguntas sobre el espacio para mantenimiento, la posibilidad de desmontar elementos de manera segura, el acceso a puntos de control. No es un tema que impresione en una presentación comercial. Pero es un tema que vuelve de manera muy consistente durante la explotación.
Un fenómeno interesante fue también que, en 2025, cada vez más problemas logísticos comenzaron a verse como un elemento sistémico, y no como una casualidad.
Los informes internacionales sobre la ejecución de inversiones en infraestructura muestran claramente que subestimar la logística y la integración de los elementos técnicos es una de las principales causas de retrasos y aumento de costes. En un estudio de McKinsey sobre productividad en la construcción de infraestructuras, se señaló que la falta de coordinación entre el diseño y las posibilidades reales de montaje es una de las fuentes más comunes de pérdida de tiempo y dinero en inversiones energéticas.
En la práctica, 2025 significó un cambio de enfoque.
Los diseñadores empezaron a preguntar con más frecuencia sobre cosas que antes se daban por sentadas. Los contratistas empezaron a incluir la logística antes en el proceso de planificación. Los inversores empezaron a entender que la compacidad y la previsibilidad del montaje no son un lujo, sino un ahorro real.
Las dimensiones dejaron de ser un parámetro secundario. Se convirtieron en uno de los criterios de selección.
No porque a alguien de repente le empezaran a gustar los equipos más pequeños.
Sino porque, en 2025, el mercado vio con toda claridad cuánto cuesta un desajuste.
Al entrar en 2026, es cada vez más difícil pensar en el transformador al margen del lugar donde debe trabajar. La realidad física ha vuelto a las conversaciones de diseño.
Y probablemente se quedará en ellas por un buen tiempo.
Documentación, repetibilidad y tranquilidad en las recepciones
Si algo pudo detener una inversión técnicamente terminada en 2025, no fue la falta de potencia o una falla del equipo. Fue la documentación. O, más exactamente, su ausencia, ambigüedad o la desconexión entre lo que estaba escrito y lo que realmente había en el terreno.
Durante años, los documentos se trataron como una formalidad para tachar de la lista.
Algo que "debe estar", pero que no necesariamente requiere atención especial. En 2025, esta forma de pensar dejó de funcionar. Los operadores de los sistemas de distribución, los inspectores y los inversores comenzaron a mirar los papeles no como un añadido, sino como prueba de la coherencia de todo el proyecto.
El problema más frecuente no era la ausencia total de documentos. Los había. Pero eran inconsistentes. Declaraciones que no se correspondían del todo con la ejecución real. Fichas técnicas actualizadas "en el momento del pedido", pero no necesariamente en el momento de la recepción. Manuales de operación que se parecían más a una descripción general del producto que a un apoyo real para el usuario.
En 2025, surgieron con más frecuencia preguntas que antes eran raras.
¿Este transformador cumple realmente los requisitos del operador concreto?
¿Los parámetros registrados en la documentación se corresponden con lo entregado?
¿El fabricante contempló escenarios de trabajo que hoy son la norma, y no la excepción?
Un punto especialmente delicado resultó ser la repetibilidad. Los proyectos ejecutados en serie, en distintas ubicaciones, comenzaron a sentir dolorosamente las diferencias entre entregas sucesivas.
El mismo modelo de transformador, pero con ligeras variaciones en la ejecución. Disposición diferente de los elementos. Documentación distinta. Para la explotación, esto no es un detalle. Es una fuente de preguntas innecesarias, riesgos y nerviosismo.
Muchos contratistas admitieron directamente que, en 2025, el mayor alivio durante las recepciones era cuando la documentación simplemente cuadraba. Sin explicaciones. Sin "esto es similar". Sin anotaciones a mano. La coherencia entre el proyecto, la ejecución y el papel comenzó a tratarse como un valor técnico, no administrativo.
Los documentos operativos también comenzaron a tener cada vez más importancia.
Manuales que realmente ayudan al usuario a entender cómo funciona el transformador, cuándo actuar y en qué fijarse. En un mundo donde los equipos técnicos están cada vez más saturados, la claridad y legibilidad de la documentación dejaron de ser un lujo. Se convirtieron en un elemento de seguridad.
Esta tendencia no es casual.
Según informes de instituciones internacionales dedicadas a la seguridad de las infraestructuras técnicas, una de las principales fuentes de problemas operativos son los errores de comunicación y la falta de información técnica clara. Los estudios sobre la fiabilidad de las infraestructuras críticas señalan directamente que la estandarización de la documentación y los procedimientos reduce significativamente el riesgo de paradas e intervenciones no planificadas.
En la práctica, 2025 significó un cambio de enfoque.
Cada vez más se eligieron soluciones que quizás no eran las más espectaculares, pero sí previsibles. Aquellas que no sorprendían en la siguiente recepción. Aquellas que se podían comparar, mantener e integrar fácilmente en los procedimientos existentes.
La documentación dejó de ser un añadido. Se convirtió en parte de la infraestructura. Y la tranquilidad en las recepciones que de ella resulta demostró ser uno de los beneficios más subestimados de un transformador bien seleccionado
¿Qué elegir después de todo esto para 2026 y por qué la tranquilidad se convirtió en la nueva moneda?
Después de un año como 2025, surge naturalmente la tentación de preguntar directamente: si tantas cosas se desviaron, si la teoría fue verificada por la práctica, si los detalles resultaron decisivos, entonces ¿qué transformador elegir para 2026?
Y aquí vale la pena frenar un momento.
Porque la mayor conclusión de los últimos doce meses no es que el mercado necesite algo nuevo. La mayor conclusión es que el mercado necesita algo previsible. Soluciones que no sorprendan en el mal momento. Que quepan no solo en la documentación, sino también en la subestación, el cronograma y el presupuesto. Que cumplan las regulaciones no al límite de la tolerancia, sino con un margen de seguridad real.
En este sentido, la elección del transformador para 2026 es cada vez menos una elección del "técnicamente mejor". Es cada vez más una elección de lo más razonable en el contexto de todo el sistema. Las pérdidas de energía. El perfil de carga. La logística. La documentación. Las recepciones. La explotación dentro de 5, 10, 20 años... Por eso, las conclusiones de 2025 llevan naturalmente a soluciones como MarkoEco y Teo Eco Tier 2 en la oferta de Energeks.
No porque sean las más espectaculares.
No porque "haya que hacerlo".
Sino porque responden exactamente a los problemas que este año puso al descubierto.
Cumplimiento de los requisitos Ecodesign Tier 2 sin zonas grises interpretativas. Bajas pérdidas en vacío allí donde el transformador trabaja la mayor parte del tiempo fuera de la carga nominal. Dimensiones previsibles y ejecución conforme a los requisitos de los operadores de sistemas de distribución. Documentación que no requiere explicaciones en la fase de recepción. Esto no es una historia sobre un producto.
Es una historia sobre un enfoque.
Sobre el hecho de que, después de 2025, cada vez menos personas quieren improvisar. Cada vez más quieren saber que la decisión tomada hoy no volverá dentro de dos años en forma de problema.
Todo este análisis, desde la primera sección hasta la última, parte de una premisa muy simple: escuchar y reaccionar a las necesidades reales del mercado.
Para terminar, queremos decir una cosa.
Gracias.
Por las conversaciones en las obras de inversión.
Por las preguntas difíciles en los proyectos.
Por el intercambio de observaciones y conocimientos.
Por los comentarios que a veces duelen, pero siempre enseñan.
Y porque cada vez más pensamos en el sector energético no solo en términos de potencia, sino de responsabilidad y consecuencias a largo plazo.
Un nuevo año en el sector energético rara vez es tranquilo. Y eso está bien.
Les deseamos para 2026 no la falta de desafíos, porque son ellos los que impulsan el desarrollo, sino más previsibilidad donde importa. Menos apagar incendios. Más decisiones que se defiendan con el tiempo.
Si estos temas les son cercanos, les invitamos a nuestra comunidad en LinkedIn.
Allí compartimos experiencias del mercado, conclusiones de proyectos y conversaciones que normalmente no caben en los folletos de producto, pensando en las personas que quieren ver más allá de la próxima recepción.
2026 llega rápido. ¡Es bueno entrar en él con una energía que trabaje para ustedes!
fuentes:
Cover Photo: Juan Soler Campello/pexels
International Energy Agency (IEA) - Energy Efficiency 2025
McKinsey Global Institute - Reinventing construction through a productivity revolution
Cuando estás junto a una subestación transformadora y escuchas un leve zumbido, es difícil creer que en esa caja de metal late la vida de la red eléctrica.
Y, sin embargo, la mayoría de nosotros llevamos dentro, desde niños, esa misma curiosidad: la misma que nos hizo querer comprobar qué hay dentro de una pelota de golf, de ping-pong o de tenis.
Quien no haya intentado taladrarla, cortarla o descoserla para ver cómo es el "interior del mundo", que lance el primer fusible ;-)
El transformador funciona exactamente con ese mismo impulso arquetípico: el deseo de mirar allí donde normalmente no miramos.
Dentro de un transformador ocurre algo fascinante. La corriente se transforma como en un proceso alquímico, y su corazón es enfriado por un aceite con parámetros casi de laboratorio.
¿Qué es exactamente lo que se esconde bajo la cubierta de acero?
¿Y por qué esta construcción funciona ininterrumpidamente durante décadas, a pesar de temperaturas extremas, vibraciones y tensiones de miles de voltios?
En Energeks, trabajamos a diario con transformadores de media tensión, desde el diseño y las pruebas hasta la implementación en campo. Sabemos que comprender el interior de un transformador no es solo cuestión de curiosidad, sino también de seguridad, eficiencia y cumplimiento de normas.
Este artículo es para contratistas, inversores, diseñadores y entusiastas de la técnica que quieren mirar dentro sin riesgo de electrocución.
Después de leerlo, sabrás:
De qué elementos clave se compone un transformador de aceite.
Qué función cumple el aceite y cómo trabaja con el sistema magnético.
En qué se diferencia la construcción de un transformador hermético de uno con conservador.
Qué errores de diseño acortan más frecuentemente su vida útil.
Al final, te espera una bonificación: una lista de 5 errores de explotación que pueden destruir incluso un transformador perfectamente diseñado.
Tiempo de lectura: aprox. 7 minutos
El núcleo magnético – El corazón de hierro del transformador
Cuando miras un transformador de aceite desde fuera, ves una sólida caja de acero, a menudo encerrada en el revestimiento de hormigón de una subestación prefabricada. Pero la verdadera vida de este equipo transcurre en su interior, donde late su corazón de hierro: el núcleo magnético. Sin él, el transformador sería como un cuerpo sin sistema circulatorio: no tendría forma de transferir energía de los devanados primarios a los secundarios.
Para entender cómo funciona, hay que volver un momento a los principios básicos de la física. Un transformador no "transmite" corriente directamente entre devanados. En su lugar, utiliza el fenómeno de la inducción electromagnética. Cuando la corriente alterna fluye a través del devanado primario, genera un campo magnético variable, que a su vez induce voltaje en el devanado secundario. Y todo esto sucede gracias al núcleo, el elemento que guía y concentra este flujo magnético, como una autopista bien trazada para el campo electromagnético.
¿De qué está hecho el núcleo de un transformador de aceite?
No de "hierro", como se dice coloquialmente, sino de chapas eléctricas: finas láminas de acero al silicio de baja pérdida, laminadas con precisión.
Es un material muy especial. Cada chapa está recubierta de un aislamiento para minimizar el fenómeno de las corrientes parásitas (de Foucault), que podrían convertir el transformador en un calentador no deseado.
El grosor de una chapa suele ser de 0,23–0,30 mm – aproximadamente el de una hoja de papel técnico.
Las chapas se apilan en capas, como las páginas de un libro sobre energía, y se unen formando paquetes. Es el llamado núcleo laminado. Cuanto más finas sean las chapas y mejor su calidad, menores serán las pérdidas en vacío, es decir, la energía que el transformador consume solo por estar "encendido", incluso sin carga.
En los transformadores de aceite se utilizan principalmente dos tipos de núcleos:
Núcleos de columna (column type), donde los devanados se enrollan alrededor de las columnas verticales del núcleo.
Núcleos acorazados (shell type), menos comunes en sistemas de media tensión (SN), donde los devanados rodean el núcleo.
Los núcleos de columna tienen la ventaja de ser más compactos y disipar mejor el calor, lo que los hace ideales para trabajar con aceite refrigerante.
¿Cómo es el montaje del núcleo en la práctica?
Aquí termina la teoría y comienza el verdadero arte de la artesanía. El núcleo del transformador no puede tener holguras o huecos de aire, ya que cada una de esas microgrietas es una fuente potencial de pérdidas y ruido. Por ello, las chapas se colocan con precisión quirúrgica. En las grandes fábricas se utilizan robots y prensas para el apilado automático de paquetes, pero en los transformadores de media tensión más pequeños aún se ve la mano del hombre, literalmente.
Las chapas se apilan superponiendo los bordes mediante el llamado corte "step-lap", que reduce las pérdidas en las uniones y disminuye el característico zumbido. Ese zumbido que escuchas cuando estás junto a una subestación son precisamente las microvibraciones de las chapas bajo la influencia del campo magnético variable. Para algunos, es el sonido de la tranquilidad y la estabilidad de la red; para otros, la señal de que "el transformador está trabajando como debe".
¿Qué importancia tiene la orientación del grano (grain orientation)?
Es un término que suena a algo sacado de un curso de metalurgia, pero tiene una enorme importancia para la eficiencia del transformador.
El acero al silicio puede ser ordinario (non-oriented, NO) o de grano orientado (grain-oriented, GO).
Este último tiene su estructura cristalina alineada en una dirección, lo que permite una conducción más eficiente del flujo magnético.
¿El resultado? Menores pérdidas y un funcionamiento más silencioso.
Un transformador con núcleo de chapas de grano orientado puede tener pérdidas en vacío hasta un 30–40% menores en comparación con diseños más antiguos.
En la práctica, esto significa decenas de megavatios-hora de energía ahorrada a lo largo de toda la vida útil del equipo.
Lo que estás viendo es el momento en que el gigante de aceite se encuentra casi al desnudo, mostrando sus músculos de cobre sin el menor pudor: los devanados de cobre brillan como llantas pintadas, el aislamiento está ordenado como un peinado recién salido de la mejor barbería, y el núcleo actúa como la sólida columna vertebral de toda la construcción. Aquí se ve cuánta precisión, artesanía y obsesión por la calidad hay en este trabajo.
El aceite se encuentra con el hierro – Cómo el núcleo trabaja con el sistema de refrigeración
El núcleo está completamente sumergido en aceite transformador, que cumple una doble función: aislar y refrigerar. El calor generado por las pérdidas magnéticas y las corrientes parásitas es absorbido por el aceite y transferido a las paredes del tanque, donde se disipa. En los transformadores modernos, se utilizan sistemas de circulación forzada de aceite, lo que permite aumentar la potencia unitaria sin sobrecalentar el núcleo.
¿Por qué es importante todo esto?
Porque el núcleo no es solo un esqueleto metálico: es el punto de partida de toda la eficiencia del transformador. De su calidad dependen:
El nivel de pérdidas en vacío (es decir, el costo de la energía que la red "consume" sin carga).
El ruido y las vibraciones.
La temperatura de funcionamiento y la durabilidad del aislamiento.
Y, en consecuencia, la vida útil del transformador.
Como dicen los ingenieros de las salas de montaje:
"Un núcleo malo se comerá el mejor aceite, los mejores devanados y el mejor diseño."
Por eso, antes de que el transformador llegue a la subestación, su núcleo pasa por pruebas de inductancia, pérdidas y permeabilidad magnética.
Estas son las pruebas que determinan si el corazón de hierro latirá con un ritmo constante durante las próximas décadas.
Devanados: lo que convierte el voltaje en energía utilizable
En el mundo de los transformadores, los devanados son como los músculos de un culturista.
No brillan como la carcasa pintada, ni zumban tan claramente como el núcleo, pero son ellos los que hacen el trabajo más pesado.
Transforman el voltaje, estabilizan el flujo de energía y lo hacen con una precisión que casi pide ser comparada con los maestros de las artes marciales: mínimo movimiento, máximo efecto.
En un transformador de aceite, hay dos tipos principales de devanados:
Primarios, que reciben el alto voltaje como un guardia en la puerta de una central eléctrica.
Secundarios, que en la salida entregan la corriente en una forma digerible para la red.
El cobre – o el aluminio – forman capas perfectamente enrolladas y niveladas, que se asemejan un poco a una masa de hojaldre perfectamente laminada.
Cada capa tiene su aislamiento.
Cada espira debe estar en su lugar.
Cada milímetro importa, porque estamos hablando de campos eléctricos capaces de generar voltajes que, en un segundo, pueden convertir un simple error de montaje en un incendio, una obstrucción del aceite o una perforación que nadie quiere ver.
Los devanados en transformadores de aceite también son el elemento que más revela el carácter del fabricante.
Basta una mirada a la geometría, al sistema de refrigeración y a la disposición de las salidas para que un ingeniero experimentado evalúe si se trata de una artesanía de primera liga o de un experimento de bajo presupuesto que no debería acercarse a ninguna subestación de media tensión.
La línea del devanado dice la verdad. O es limpia, uniforme y perfectamente enrollada, o grita que algo se hizo demasiado rápido.
Vale la pena recordar que los devanados trabajan a temperaturas que pueden superar los cien grados centígrados. El aceite enfría, pero no se puede engañar a la física.
Por eso los materiales aislantes son tan importantes – normalmente papel aislante impregnado con aceite, que actúa como una manta y una barrera a la vez.
Cuanto mejor impregnado esté el papel y más uniformes sean las capas, más tiempo trabajará el transformador sin quejas. Dejar microgrietas, sobrecalentar el cobre, elegir una clase de aislamiento incorrecta – todo eso acorta la vida del transformador como las noches sin dormir acortan la vida de una persona.
Es precisamente aquí donde ocurre toda la magia de la conversión del voltaje.
En el núcleo se crea un campo magnético variable, que induce voltaje en el devanado secundario.
Es como un diálogo que no oyes, pero cuyos efectos sí ves – en forma de energía utilizable que llega a hogares, bombas, fábricas, sistemas de almacenamiento y a toda la infraestructura que damos por sentada.
Un devanado bien diseñado también es una garantía de estabilidad frente a cortocircuitos y sobrecargas. Un transformador que es "resistentemente de cobre" aguantará más, porque sus devanados no se colapsan, no se desplazan y no se agrietan en momentos críticos.
La diferencia entre un transformador sólido y uno débil a menudo se revela solo después del primer cortocircuito – y entonces ya no hay discusión sobre qué cobre era "el correcto".
Al final, vale la pena notar que los devanados tienen su encanto sutil. Hay en ellos una cierta estética geométrica, orden, ritmo. Un transformador que tiene tales devanados se lo agradecerá con años de trabajo silencioso. Es una de esas relaciones en las que la precisión realmente importa.
Si quieres ver cómo se crean estos devanados paso a paso, visita nuestro artículo:
Cómo se fabrica un transformador: 10 etapas de producción de un transformador de aceite
Es un excelente complemento para esta parte del artículo, ya que muestra todo el proceso desde la primera chapa, pasando por el bobinado del cobre, hasta las pruebas finales y el montaje. Cierra perfectamente el tema.
Aceite aislante, el guardián invisible de la temperatura
Si el transformador fuera un organismo vivo, el aceite aislante sería su sangre.
Una sustancia silenciosa y trabajadora, que no busca atención, no brilla, no huele de manera espectacular, pero realiza un trabajo tan importante que, sin él, todo el sistema colapsaría como un castillo de naipes.
Es precisamente el aceite aislante el que se sitúa en la frontera entre un funcionamiento tranquilo y un desastre, que los operadores prefieren ver solo en las sesiones de formación.
El aceite transformador desempeña dos roles principales.
Primero, aísla, es decir, mantiene separados los voltajes de manera tan efectiva como si extendiera una red protectora invisible entre los conductores.
Segundo, refrigera, y lo hace literalmente en cada elemento que genera calor.
El cobre (o el aluminio) y el núcleo tienden a calentar el ambiente a su alrededor.
El aceite absorbe ese calor, lo transporta hacia las paredes del tanque y lo libera al entorno.
Sin él, el transformador sería como un horno de convección, solo que decididamente menos agradable.
En el mercado predominan dos categorías principales de aceite.
La primera son los aceites minerales, el clásico de la energía eléctrica.
Estables, predecibles, económicos, con características bien estudiadas.
La segunda son los aceites de éster.
Cada vez más elegidos por diseñadores de subestaciones y plantas fotovoltaicas, porque son biodegradables y tienen un punto de ignición más alto.
En la práctica, esto significa un margen de seguridad adicional.
Para muchos inversores también importa que los aceites de éster penetran mejor en el papel aislante, lo que ralentiza su envejecimiento.
La temperatura de funcionamiento del transformador es un rompecabezas complejo.
Cada grado hacia arriba se traduce en un envejecimiento más rápido del aislamiento de celulosa.
Y es este aislamiento, no el cobre, el que determina la durabilidad de todo el equipo. Por eso, un buen aceite no es un capricho. Es una inversión en décadas de funcionamiento estable.
Demasiada humedad en el aceite, contaminantes o degradación química pueden llevar a lo que en el sector energético se define de manera breve y directa: problemas.
Una curiosidad es que el aceite transformador, a lo largo de los años, lleva su propio diario de vida del equipo.
Cada microimperfección química deja en él una huella.
Por eso, el análisis DGA (análisis de gases disueltos en el aceite) es como leer el diario de a bordo.
De los informes se puede saber si aparecen chispas, sobrecalentamientos puntuales, degradación lenta del aislamiento o los inicios de procesos térmicos que requieren acción. Un diagnosticador experimentado puede extraer más información de esta muestra que un médico de una radiografía de pulmón.
El aceite transformador también funciona como amortiguador.
Amortigua las vibraciones, protege los devanados contra desplazamientos y protege el sistema en caso de cortocircuito. En los transformadores herméticos, el aceite trabaja en calma, porque todo el sistema está cerrado. En las construcciones con conservador, "respira" a través de un sistema de respiración cuya tarea es mantener la humedad a distancia.
¿Por qué es importante todo esto?
Porque la calidad del aceite lo cambia todo. Si el aceite es limpio, seco y químicamente estable, el transformador puede funcionar treinta años sin caprichos.
Si el aceite está descuidado, ni el mejor núcleo ni los devanados más uniformes salvarán la situación.
En esta etapa, muchos ingenieros comienzan a tratar el aceite como un compañero, y no como un medio técnico.
Porque cuando se ve cómo un papel bien impregnado, un aceite limpio y una temperatura estable se traducen en un funcionamiento silencioso y bajas pérdidas, la comprensión llega por sí sola.
Esta es la parte invisible del transformador que merece decididamente más atención.
Si te interesa cómo se comporta el aceite en condiciones reales de trabajo y cómo darse cuenta de que algo empieza a ir mal, vale la pena visitar también nuestro artículo:
Fugas de aceite en transformadores: no ignores estas señales
Es un análisis práctico sobre síntomas, diagnóstico y reparación de fugas, que pueden determinar la vida de todo el transformador.
Tanque, conservador, conmutadores, termómetros, es decir, el cuerpo del transformador
Cuando miramos un transformador de aceite como un todo, es fácil centrarse en los devanados y el núcleo.
Son el corazón y los músculos, el interior que realiza el trabajo real. Pero todo ese interior necesita una carcasa sólida.
Un cuerpo que proteja, mantenga los parámetros y le dé al transformador la oportunidad de sobrevivir tres décadas incluso en el clima más caprichoso.
Y aquí comienza la historia del tanque, el conservador, los conmutadores y los termómetros.
Elementos que, a primera vista, parecen accesorios, pero que en realidad deciden si el transformador tiene siquiera la posibilidad de llegar a su "jubilación".
El tanque es la coraza que mantiene todo el sistema bajo control.
Acero grueso, a menudo corrugado en forma de radiadores, que permiten que el aceite disipe el calor.
En el campo, se ve como una caja discreta, pero todo diseñador sabe que el tanque es como el caparazón de una tortuga. Soporta sobrecargas, cambios de temperatura, ráfagas de viento, nieve hasta las rodillas y cualquier cortocircuito que someta la estructura a un estrés momentáneo.
Sobre el tanque a menudo reina el conservador, un tanque de aceite adicional que compensa los cambios de volumen debidos a la temperatura. Es como la "respiración técnica" del transformador.
Cuando el equipo se calienta, el aceite se expande y viaja al conservador.
Cuando se enfría, regresa al tanque principal.
La presencia del conservador puede parecer un detalle, pero es un detalle que realmente protege el aislamiento de la humedad. Por eso, muchos especialistas buscan respuesta a la clásica pregunta: ¿elegir un transformador con conservador o uno hermético?
Analizamos ambas construcciones aquí, te invitamos a leer el contenido:
Transformador con conservador o hermético: ¿cuándo tiene sentido cada uno?
Es un buen punto de referencia si deseas abordar conscientemente un pedido o la modernización de una subestación.
Los conmutadores de tomas son otro elemento clave del cuerpo del transformador.
Pequeños mecanismos que permiten adaptar la tensión a las condiciones de la red.
En transformadores de media tensión, lo más común son las tomas regulables sin carga, que se ajustan antes de poner en marcha el equipo.
Es un poco como ajustarse los zapatos antes de una larga caminata, porque de la configuración correcta depende si el transformador comenzará a funcionar sin problemas o si sufrirá con tensiones límite.
En unidades más grandes, se utilizan conmutadores bajo carga (OLTC).
Eso ya es una escuela avanzada. Mecánica, hidráulica, chispas apagadas en aceite y regulación de tensión en tiempo real durante la operación.
Luego tenemos termómetros, indicadores de nivel de aceite, válvulas y relés.
Pequeños elementos que actúan como los órganos sensoriales del transformador. El termómetro muestra la temperatura de los devanados y el aceite. El indicador de nivel de aceite señala si algo preocupante está ocurriendo. Las válvulas permiten un sangrado rápido o el drenaje de aceite para pruebas.
Y el relé Buchholz en transformadores con conservador reacciona ante la acumulación de gases.
Es una señal muy seria. Si el Buchholz se activa, todo el personal de operación sabe que hay que actuar antes de que una chispa se convierta en una falla.
Todo este cuerpo del transformador es un equipo que funciona de manera armoniosa solo cuando cada elemento está perfeccionado.
La calidad de las soldaduras.
La estanqueidad de las juntas.
La estabilidad mecánica de los radiadores.
El estado del recubrimiento anticorrosivo.
Estas son cosas que solo se ven en campo, especialmente cuando llega el viento de noviembre, la nieve hasta las pantorrillas y la inspección técnica de rutina, durante la cual nadie cederá ni un centímetro.
Ahí es donde el tanque y toda su familia de accesorios demuestran si el transformador es una construcción bien pensada o solo un intento de entrar al mundo de la energía por la puerta trasera.
El cuerpo del transformador es más que una lata de metal.
Es un escudo, un amortiguador, un estabilizador y un guardián que protege el interior.
Y si está bien hecho, el transformador responde con un funcionamiento tranquilo incluso en lugares donde el clima y las cargas pueden ser caprichosos.
La energía eléctrica no gusta de las sorpresas.
Por eso es tan importante que los equipos que operan en ella sean predecibles, estancos y resistentes.
Cuando el diseño falla y el transformador paga el precio: las trampas de diseño más comunes que acortan su vida
Un transformador de aceite puede estar diseñado como un sueño y fabricado con el mejor cobre del continente, pero si en el camino se comete un error de diseño, la vida del equipo comienza a acortarse desde el día de su montaje.
En el sector, a veces se dice que un transformador no envejece por el número de años, sino por el número de decisiones de diseño desacertadas que alguien consideró en su día un ahorro o un pequeño compromiso.
Y los compromisos en los transformadores se vengan lenta, pero efectivamente.
El pecado más común es una disposición incorrecta de los devanados.
Si el cobre está dispuesto de manera desigual, si aparecen tensiones locales o espacios que luego son difíciles de llenar con aceite, el transformador comienza a tener problemas incluso antes de llegar a las pruebas de fábrica.
Las zonas con peor refrigeración se calientan más rápido, y el papel aislante sobrecalentado envejece a un ritmo que luego no se puede revertir.
Desde el punto de vista de la durabilidad, es como poner un motor nuevo en un coche que ya tiene los cojinetes desgastados. Funcionará, pero no por mucho tiempo.
El segundo error clásico de diseño es una geometría deficiente del sistema de refrigeración.
Radiadores demasiado pequeños, mal distribuidos o colocados en ángulos que dificultan la circulación natural del aceite. Las consecuencias son sencillas. El aceite, en lugar de circular tranquilamente y disipar calor, crea bolsas calientes.
En esas bolsas, todo envejece. El aceite. El papel. Las juntas.
El transformador aparentemente funciona, pero lo hace bajo un estrés térmico constante. Y cada grado por encima de la norma acorta la vida del aislamiento de manera exponencial. Si alguien quiere comprobar cuánto se puede perder por una mala geometría de refrigeración, basta con consultar los resultados del análisis del estado del aceite después de unos años de funcionamiento. Lo revelan todo.
El tercer problema es la construcción del tanque.
Parece que el acero es acero. Pero no todos tienen la misma calidad, no todas las soldaduras soportarán las mismas tensiones y no todas las uniones mantendrán la estanqueidad ante los cambios de temperatura.
Incluso una ligera deformación del radiador por presión puede alterar la circulación del aceite, y una microinfiltración en una soldadura conduce a la entrada de humedad. La humedad en el aceite significa un aumento del factor de pérdidas dieléctricas. Un factor de pérdidas dieléctricas elevado significa que el transformador comienza a funcionar con mayor dificultad. Y así sucesivamente, hasta la primera alarma grave.
Otro error son los ahorros en el sistema de juntas.
En muchos transformadores, las juntas son el primer elemento que envejece. Goma de mala calidad, anillos mal ajustados, falta de tolerancias adecuadas para los movimientos térmicos. El resultado final es siempre el mismo: el aceite comienza a desaparecer. Y un transformador sin aceite es un transformador con problemas no solo de aislamiento, sino también térmicos. Comienza a funcionar como un horno con la chimenea obstruida. Tarde o temprano llegará una señal, y después la pregunta de por qué esa junta costó cinco zlotys menos.
Una categoría aparte de errores son las soluciones mal concebidas en los conmutadores de tomas.
Posiciones de regulación mal elegidas, aislamiento interno deficiente, cámara del conmutador demasiado pequeña. Todo esto hace que las tomas no solo se desgasten más rápido, sino que también creen puntos de riesgo de chispas. Y cada chispa en el aceite genera gases. Y cada gas es una alarma del Buchholz. Y cada alarma del Buchholz es una llamada del operador y largas conversaciones sobre por qué el equipo no pasó tranquilamente otro ciclo de trabajo.
Finalmente, vale la pena mencionar el exceso de compromisos de diseño relacionados con la limitación del ruido. Un diseño deficiente del sistema step-lap, un rigidez insuficiente del núcleo, holguras en los paquetes. Todo esto aumenta las vibraciones, que con el tiempo provocan microfisuras en el aislamiento.
Incluso si el transformador no supera los niveles de ruido permitidos, las vibraciones son su enemigo interno. Con los años, hacen lo mismo que las olas al hormigón de un rompeolas. Lenta, invisiblemente, pero de manera constante.
Los errores de diseño son como defectos en los cimientos de un edificio.
No se ven en la superficie, pero afectan a todo. Cada transformador tiene su historia y su propósito. Y aquel que ha sido diseñado sin compromisos tiene la mayor oportunidad de sobrevivir sus veinticinco a treinta años no como una curiosidad de mantenimiento, sino como un elemento estable de la red que simplemente hace su trabajo.
5 errores de explotación que pueden destruir incluso un transformador perfectamente diseñado
El diseño es una cosa, pero la vida del transformador se desarrolla realmente en campo.
Y aquí es donde comienza la verdadera prueba del carácter del equipo. Incluso un transformador perfectamente diseñado y fabricado puede ser "destrozado" si su explotación va en contra del sentido común.
En obras de construcción, en subestaciones y en plantas fotovoltaicas, hemos visto muchas situaciones en las que no fue el equipo el que falló, sino los hábitos humanos, los atajos y las prisas.
Y el transformador, aunque valiente, no vence al tiempo ni a los errores de operación. Estos son los pecados de explotación más comunes.
1. El primero es ignorar la humedad.
Al transformador no le gusta el agua en ninguna forma. Ni la que está en el aceite, ni la del papel, ni la que aparece por fugas. Cuando el aceite comienza a tener un contenido elevado de humedad, sus propiedades dieléctricas caen drásticamente. El papel aislante comienza a envejecer a un ritmo comparable a conducir un coche con el freno de mano puesto. Y todo esto podría evitarse con un simple análisis del aceite al año y reaccionando a las primeras señales.
2. El segundo error es sobrecalentar el aislamiento por una carga incorrecta del transformador.
En el sector energético se suele decir que se puede sobrecargar un transformador, pero con cabeza. El problema es que muchos contratistas lo hacen sin cabeza, asumiendo que si un transformador tiene una placa con un bonito número de MVA, puede trabajar en esa condición doce meses al año. Mientras tanto, cada fabricante proporciona curvas de sobrecarga y temperatura permitidas. Ignorarlas es como poner una cinta de correr en una pendiente demasiado pronunciada y fingir que no pasa nada. Pasa algo. Siempre.
3. El tercer problema es la falta de revisiones mecánicas regulares.
Las juntas se endurecen. Los aisladores se ensucian. Las válvulas pueden "olvidarse" a sí mismas. Incluso los tornillos de los radiadores tienden a aflojarse si el transformador está en un lugar donde el viento sopla desde un lado durante medio año. Las negligencias mecánicas conducen a fugas, las fugas a humedad, y la humedad a fallos. Una espiral rápida, predecible y casi siempre evitable.
4. El cuarto error es subestimar las desviaciones de tensión y la calidad de la energía.
Un transformador que trabaja durante años con tensión elevada es como una persona que bebe una taza de café de más todos los días. Lo aguantará, pero su corazón no lo agradecerá. Sobrecalentamiento del núcleo, mayores pérdidas en vacío, aislamientos sobrecargados. En las redes de distribución, las conexiones a menudo se construyen rápidamente y bajo presión, lo que hace que el transformador soporte los efectos de instalaciones mal compensadas. Y lo que ocurre a nivel de tensiones se ve después en los resultados del DGA.
5. El quinto error son las condiciones ambientales inadecuadas.
Los transformadores toleran mal la salinidad constante, la contaminación industrial, la falta de protección contra el agua que escurre por la instalación y las vibraciones transmitidas desde los cimientos. Si un transformador está sobre una base mal ejecutada, cada impulso de cortocircuito y cada ráfaga de viento se transmite a la estructura. Con los años, esto marca la diferencia. Se ve en el estado de los radiadores, las conexiones, los aisladores y, a veces, incluso en el propio núcleo.
Los errores de explotación a menudo no son fruto de la mala voluntad, sino de la rutina.
El transformador está allí, funciona, no muestra ninguna alarma, así que "a simple vista" está bien. Y mientras tanto, en su interior ocurren procesos lentos que solo se harán visibles después de años. Una buena explotación no es solo reaccionar a las fallas. Es el cuidado diario del equipo, que devuelve esa atención con fiabilidad. Un transformador que tiene aceite limpio, aislamiento sano y condiciones de trabajo estables puede funcionar de manera tan predecible que resulta aburrido. Y el aburrimiento, en el sector energético, es la forma más alta de cumplido.
Lo que queda cuando cerramos la tapa del transformador
Mirar dentro de un transformador de aceite es un poco como abrir aquella pelota de golf de nuestra infancia. La única diferencia es que aquí, en lugar de un núcleo de goma, encontramos precisión, termodinámica, química del aceite y una arquitectura que mantiene bajo control miles de voltios.
Un transformador no es una "lata de metal con cobre". Es un sistema vivo y reactivo, donde cada detalle determina años de funcionamiento. El núcleo. Los devanados. El aceite. El tanque. Los conmutadores. El diagnóstico. La explotación. Todo se combina en la historia de un equipo que tiene una sola misión: trabajar de manera silenciosa, estable y sin dramas.
Si estás trabajando en un proyecto donde importan la fiabilidad, la seguridad, el cumplimiento de las normas y una larga vida útil, estamos a tu lado. Seleccionamos la potencia, la refrigeración, el tipo de aislamiento, la clase de aceite y los parámetros que realmente marcan la diferencia en campo.
Conoce nuestra oferta de transformadores Ecodesign Tier 2, incluidas unidades disponibles de inmediato y paquetes documentales completos en la página de Energeks. También te invitamos a nuestra comunidad en LinkedIn.
Gracias por estar aquí con nosotros. Y si deseas analizar tu proyecto, definir parámetros o preparar una lista de comprobación para la recepción de un transformador de media tensión, simplemente escríbenos.
Lo haremos como se hacen las mejores cosas en el sector energético: con calma, de manera concreta y juntos.
Fuentes:
Hay un momento de silencio, antes de que tiemble el primer amperio.
En la pantalla brilla una visualización en 3D, donde el núcleo se compone de miles de láminas delgadísimas, y los devanados se asemejan a cintas dispuestas con precisión.
Aquí es donde comienza la vida de un transformador de aceite, mucho antes de que llegue a una subestación y alimente un vecindario o una línea de producción.
Una buena historia no es magia, sino ingeniería contada en el orden correcto.
Hoy es justo lo que hacemos.
En Energeks, trabajamos a diario con transformadores de media tensión, subestaciones prefabricadas, cuadros eléctricos y almacenamiento de energía.
Combinamos la práctica con los requisitos de las normas y las expectativas de los inversores.
Este texto es el resultado de muchas conversaciones con diseñadores, tecnólogos y equipos de montaje.
Mostramos el proceso en una versión que ayuda a tomar mejores decisiones y a prever consecuencias en la fase de concepción.
Si diseñas, compras, solicitas o vas a operar un transformador de aceite, conocer la cadena productiva de causas y efectos te ahorrará tiempo, dinero y nervios.
Al final, sabrás por qué un determinado requisito en la especificación técnica se traduce en operaciones concretas, riesgos y parámetros de funcionamiento durante décadas.
Agenda
Diseño y visualización digital
Núcleo de chapa de grano orientado (CRGO) y ensamblaje "step lap"
Devanados. Selección de conductores y geometría
Sistema de aislamiento. Papel Kraft y DDP (Papel Dieléctrico Denso)
Ensamblaje de la parte activa y preparación para las pruebas
Cubeta. ¿Acanalada o con radiadores?
Tratamiento de superficie y protección anticorrosiva
Secado de la parte activa y control de la humedad
Llenado al vacío con aceite y calentamiento
Pruebas de rutina y preparación para el envío
Tiempo de lectura: ~20 minutos - ¡Perfecto para una lectura interesante durante la pausa de la tarde para tomar café y un bollo!
Diseño y visualización digital
Cada transformador comienza con una idea que se parece menos a una chispa mágica y más a... Excel, CAD y... café a las tres de la madrugada.
El proceso de diseño de un transformador de aceite es un rompecabezas de precisión donde la física se encuentra con las matemáticas, y todo debe caber dentro de una cubeta con dimensiones y peso específicos.
Antes de que alguien siquiera solicite el acero o el cobre, el equipo de diseñadores crea un modelo digital del transformador, también llamado gemelo digital.
En este modelo, se prueba cómo se comportará el campo magnético bajo diferentes cargas, cómo fluye el calor, dónde se producirán las tensiones mecánicas y cuáles serán las pérdidas en vacío y bajo carga.
No es solo una "bonita visualización en 3D del transformador": es un laboratorio de pruebas virtuales que permite ahorrar meses de trabajo y cientos de miles de euros.
El diseñador debe conciliar varios mundos:
El eléctrico: parámetros de tensión, relación de transformación y grupo de conexión.
El mecánico: fuerzas electromagnéticas durante cortocircuitos y refrigeración.
El material: pues el acero al silicio de grano orientado (CRGO) tiene propiedades diferentes al acero amorfo.
El ambiental: temperatura ambiente, humedad y altitud sobre el nivel del mar.
Aquí es donde comienza la danza ingenieril entre la teoría y la práctica.
Por ejemplo: aumentar el número de espiras mejora la estabilidad de tensión, pero incrementa la resistencia del devanado y, por consiguiente, las pérdidas. Reducir la sección del conductor abarata costes, pero empeora la refrigeración.
Como siempre, el diablo está en los detalles, y el ángel, en la tabla de tolerancias.
En las fábricas modernas, el diseño del transformador no termina en el papel.
La visualización digital permite realizar simulaciones en entornos como ANSYS Maxwell o COMSOL Multiphysics, donde se puede comprobar cómo se comportará el transformador ante un cortocircuito, sobrecalentamiento o un impulso de sobretensión.
Es algo así como un entrenamiento: es mejor que el equipo "reciba el golpe" en el ordenador y no en la red eléctrica.
Gracias a estos modelos, también es más fácil adaptar el diseño a una subestación prefabricada, donde cada centímetro cuenta.
El diseñador puede ver de antemano si los orificios de montaje, los radiadores, los conmutadores de derivaciones y el equipo auxiliar cabrán sin colisiones.
Ésta es precisamente la magia del diseño en 3D del transformador: la fábrica virtual antes de que exista la real.
Un transformador bien diseñado digitalmente tiene ya, en la fase de proyecto, definido un paquete completo de datos: La documentación técnica, la lista de materiales, el listado de devanados y un plan detallado de refrigeración.
Esto reduce el tiempo de producción hasta en un 20% y minimiza el riesgo de errores.
Núcleo de chapas de acero CRGO y ensamblaje step-lap
En el interior de cada transformador late su corazón: el núcleo magnético.
No brilla, no reluce, pero de su calidad depende si el equipo zumbará suavemente como un gato o resonará como un refrigerador de los años 80. Precisamente el núcleo determina las pérdidas en vacío, el nivel de ruido y la eficiencia energética general.
Y todo comienza con un material identificado por tres letras que los electricistas conocen de memoria:
CRGO = Acero de Grano Orientado Laminado en Frío.
Este acero al silicio, con sus granos orientados en una dirección, tiene una cualidad excepcional:
conduce el flujo magnético como un canal bien diseñado conduce el agua.
Gracias a esto, las pérdidas por histéresis (es decir, la energía consumida en cada cambio de dirección del campo magnético) son hasta un 30–40% menores que en un acero laminado en caliente convencional.
Desde la perspectiva de un ingeniero, es como si un motor funcionara con menos combustible pero entregara la misma potencia.
Durante la producción del núcleo del transformador, las chapas de CRGO se cortan con láser o cuchilla con una precisión de décimas de milímetro.
Es crucial que no tengan rebabas o microgrietas, ya que podrían convertirse en fuentes de pérdidas o vibraciones.
Aquí no solo cuenta la geometría, sino también el orden de apilamiento. En los diseños modernos se utiliza el llamado ensamblaje step-lap – una técnica que superpone los bordes de las chapas a modo de tejas.
¿El resultado? El flujo magnético circula suavemente, sin «saltos» bruscos entre segmentos, lo que reduce el ruido y mejora la eficiencia.
Imagina que el núcleo es un labirinto por el que el campo magnético busca el camino más corto.
Cada interrupción, cada desajuste, es como un agujero en el camino = la energía se escapa en forma de calor y sonido.
Por eso son tan importantes:
• La alta calidad de las chapas (bajas pérdidas específicas, p. ej., 0,9–1,1 W/kg a 1,5 T y 50 Hz),
• La precisión del corte y el apilado,
• Y las uniones sólidas entre las culatas y las columnas, que eliminan cualquier microholgura.
En las unidades grandes, el núcleo se monta por segmentos: primero las columnas, luego la culata, y todo el conjunto se prensa con abrazaderas de acero.
Algunas fábricas utilizan sistemas de aislamiento interláminar adhesivo, que reducen las vibraciones y mejoran la cohesión del paquete. También son cada vez más populares los núcleos amorfos, aún más eficientes energéticamente, aunque más difíciles de manipular.
Desde el punto de vista del usuario, la diferencia entre un núcleo «bueno» y uno «malo» se puede oír.
Literalmente. Un transformador con un ensamblaje step-lap perfecto y el acero CRGO adecuado puede ser varios decibelios más silencioso, lo que en la práctica significa que se puede mantener una conversación normal junto al equipo en funcionamiento. Para subestaciones urbanas, instaladas cerca de edificios, esto no es un detalle menor, sino una condición para la aceptación del proyecto.
Curiosidad para los más inquisitivos
Algunas líneas de producción utilizan algoritmos para optimizar los ángulos de corte del núcleo en función de la densidad de flujo de trabajo.
Esto es matemática pura de campos: cuanto mejor orientados estén los granos, menores serán las distorsiones magnéticas y las pérdidas a altos voltajes. Como resultado, el transformador gana varios puntos porcentuales de eficiencia sin costos materiales adicionales.
Así se crea los cimientos de todo el dispositivo – literal y figurativamente.
El núcleo de chapas de CRGO es un compromiso de ingeniería entre la física, la economía y el silencio que da testimonio de la perfección.
Devanados. Selección de conductores y geometría
Si el núcleo es el corazón del transformador, los devanados son sus músculos: son los que transportan la energía, y de su forma, material y aislamiento depende la eficacia con la que lo hacen. En teoría, es sencillo: tenemos el devanado primario, el secundario, el número adecuado de espiras y la ley de inducción de Faraday. En la práctica, es un mundo de cientos de matices que pueden decidir si el transformador sobrevive al primer cortocircuito.
Primero, la elección del metal. ¿Cobre o aluminio?
Contrario a los mitos, no es solo cuestión de precio.
El cobre tiene una conductividad más alta (aprox. 58 MS/m), pero es más pesado y caro.
El aluminio (aprox. 35 MS/m) requiere una sección transversal mayor, pero facilita la refrigeración gracias a una mejor distribución de la temperatura. En transformadores de hasta varios MVA, la elección suele depender de la disponibilidad del material y los requisitos del cliente.
Forma y geometría: el baile entre el campo magnético y el aceite
El devanado de baja tensión (BT) se realiza generalmente con cinta o conductor rectangular con aislamiento de papel, dispuesto en capas. El devanado de alta tensión (AT) se hace con alambres redondos o rectangulares, también con papel, pero con una geometría más compleja. Todo ello para minimizar el campo de dispersión y distribuir uniformemente la temperatura en el aceite.
La regla es simple: cuanto más corto es el camino de la corriente, menores son las pérdidas. Pero los ingenieros saben que la realidad no es tan simple. En los devanados de AT se utilizan a menudo configuraciones espirales, cilíndricas o en disco, que permiten una distribución controlada del campo magnético y una refrigeración por aceite a través de microcanales.
En los laboratorios se puede ver cómo estas bobinas, en sección transversal, se asemejan un poco a una tarta de varios pisos, solo que en lugar de crema tenemos papel Kraft de celulosa y resina epoxi.
Los secretos del aislamiento: celulosa y DDP en acción
Cada devanado necesita protección contra la tensión y la temperatura. Aquí es donde entran en juego el papel Kraft y su versión mejorada, el DDP (Papel de Puntos de Diamante). Es un material en el que los micropuntos de resina se distribuyen en una red regular; durante el curado, crean una "soldadura" entre las capas del devanado. ¿El resultado? Una estructura rígida, resistente a las vibraciones y a las descargas.
El aislamiento entre capas con papel DDP tiene otra ventaja: permite controlar con precisión la llamada "distancia de fuga" a lo largo de la superficie del material. Un valor alto de este parámetro reduce el riesgo de descargas disruptivas, lo cual es crucial para tensiones de 15-36 kV.
Humor de la sala de producción
En el sector se dice que "un devanado se puede hacer bonito, pero solo una vez", porque si algo sale mal durante el bobinado, no hay una segunda oportunidad. ¿Demasiada presión? Aislamiento dañado. ¿Muy poca? Vibraciones. Por eso, los operarios de las máquinas de bobinado suelen tener estatus de artistas: pueden sentir la resistencia de la cinta con los dedos antes de que el sensor muestre una desviación.
Cualquiera que haya tenido la oportunidad de ver el bobinado de un transformador de aceite en directo sabe que es como observar a un relojero trabajando a escala XXL.
Precisión, ritmo y concentración: todo para que la corriente pueda fluir durante décadas en un ritmo perfecto.
Bobinado manual de los devanados de un transformador de aceite con conductores de cobre y aislamiento de papel DDP. Etapa esencial en la fabricación que garantiza eficiencia y fiabilidad a largo plazo.
Sistema de aislamiento. Papel Kraft y DDP
El aislamiento en un transformador es como la piel en un organismo: invisible desde el exterior, pero absolutamente crucial para la vida de todo el sistema. Sin él, incluso el núcleo y los devanados más bellamente diseñados no tendrían ninguna posibilidad de sobrevivir la primera sobretensión.
Y así como en la piel humana importan la elasticidad, la resistencia y la regeneración, en un transformador lo más importante son la rigidez dieléctrica, la estabilidad mecánica y la resistencia al envejec térmico.
El material básico que cumple con estos requisitos sigue siendo el papel Kraft – un clásico de celulosa con una historia extremadamente larga. Se fabrica a partir de fibras de madera de alta pureza química, lo que garantiza un bajo contenido de cenizas y una excelente rigidez dieléctrica.
En los transformadores, se utiliza en forma de cintas, tubos y separadores. En contacto con aceite mineral o sintético, el papel se hinja mínimamente, manteniendo la estabilidad dimensional, y sus microporos permiten el intercambio de gases y aceite.
Pero el mundo del aislamiento ha dado un paso más. En los devanados de tensiones más altas, se utiliza papel DDP (Papel de Puntos de Diamante), recubierto con una red regular de micro puntos de resina epoxi. Cuando el devanado entra en el horno de vacío y alcanza la temperatura adecuada, la resina se funde, soldando las capas de papel en una estructura rígida y homogénea.
¿El resultado? Un aislamiento que no se desplaza incluso ante fuertes esfuerzos electromagnéticos y vibraciones. Es este "pegamento" el que hace que el transformador no "cante" durante el arranque de grandes accionamientos.
Un sistema de aislamiento correctamente diseñado no es solo papel. También incluye la impregnación al vacío, que elimina las burbujas de aire, y las capas de protección hechas de placas de celulosa prensadas, que absorben las tensiones mecánicas.
Un parámetro clave sigue siendo el breakdown voltage, o tensión de ruptura: valores del orden de 40–60 kV/mm dan fe de la calidad del material y la limpieza de su estructura.
Un sistema de aislamiento bien elegido para un transformador de aceite es una inversión en la tranquilidad de los equipos de servicio durante los próximos 25–30 años.
Es él quien determina si el equipo soportará no solo las sobrecargas de tensión, sino también los miles de ciclos de calentamiento y enfriamiento, que actúan como pruebas de fatiga lentas pero implacables.
Curiosidad de los laboratorios de alta tensión
Las investigaciones modernas sobre dieléctricos muestran que incluso un pequeño aumento en la humedad del papel, del 1% al 3%, puede reducir su rigidez dieléctrica en más del 50%. Por eso, el secado y el control del contenido de agua en la celulosa son temas que retomaremos más adelante en este artículo.
Ensamblaje de la parte activa y preparación para las Pruebas
En este momento, el transformador comienza a parecerse a algo más que una colección de piezas: lentamente se convierte en un organismo vivo.
La fase de ensamblaje de la parte activa es una orquesta de ingeniería donde cada elemento tiene su lugar, su par de apriete y su tolerancia. De la precisión de estos movimientos depende que el equipo funcione sin vibraciones ni fallos durante las próximas décadas.
La parte activa es la combinación del núcleo, los devanados, las culatas, los separadores y el aislamiento: todo lo responsable de conducir y transformar la energía. Primero, se colocan los devanados de baja y alta tensión sobre las columnas del núcleo.
Algunos diseños requieren pantallas electrostáticas adicionales o anillos de compensación, que distribuyen el campo eléctrico uniformemente a lo largo de todo el devanado.
Una vez que los devanados están en su lugar, llega el momento de ensamblar la culata, la parte superior del núcleo. Es como cerrar la tapa de un reloj bien ajustado.
Para ello, se utilizan cuñas, abrazaderas y tornillos de fijación con arandelas de resorte, que estabilizan el conjunto mecánicamente. El conjunto debe ser rígido, pero no demasiado: el transformador necesita un mínimo de flexibilidad para soportar las fuerzas de cortocircuito sin que se agriete el aislamiento.
A continuación, se monta el cambiador de tomas (OLTC o NLTC): es el que permite regular la tensión en el lado de alta, compensando las fluctuaciones de la red. En las unidades grandes, se monta en una cámara de aceite separada; en las más pequeñas, directamente en la tapa.
Cada cambiador se prueba eléctricamente antes del llenado con aceite, ya que el acceso a él después del montaje es difícil.
Estabilidad, estanqueidad y limpieza
Tres palabras que gobiernan esta fase. Cada partícula de polvo, cada culata mal apretada, cada cuña mal colocada puede convertir el futuro transformador en una fuente potencial de fallos.
Por eso, el montaje se realiza en condiciones limpias y controladas, a menudo en salas con sobrepresión para evitar la entrada de polvo.
Después del ensamblaje de la parte activa, llega el momento de las pruebas preliminares.
Son pruebas "en seco" que permiten verificar que todo se ajusta al diseño:
Medición de la resistencia de los devanados.
Verificación del grupo de conexión.
Medición de la relación de transformación.
Control del aislamiento entre sistemas.
Estas pruebas son el primer momento en que el transformador "responde": sus parámetros comienzan a traducirse en gráficos y números.
Descubra cómo probamos nuestros transformadores en Energeks, información interna que no encontrará en Google:
¿Cómo probamos nuestros transformadores? ¡Una sinfonía de calidad de fábrica!
Una pequeña digresión sobre vibraciones y paciencia
En los equipos de montaje con experiencia, existe un principio: "No te apresures al ajustar con cuñas; el transformador te lo agradecerá con silencio".
Un apriete adecuado de las culatas y la selección de elementos elásticos hacen que el equipo, durante su funcionamiento, no emita sonidos no deseados. El sonido es, después de todo, energía que podría haberse utilizado mejor, por ejemplo, para transmitir corriente en lugar de ofrecer un concierto acústico en la subestación.
Donde la teoría se encuentra con la práctica
Es en esta etapa donde muchos ingenieros jóvenes comprenden por primera vez que un transformador no es solo un diseño CAD, sino una máquina física que tiene su propia dinámica, peso y ritmo.
En teoría, cada transformador de medida, bobina y pantalla puede describirse con ecuaciones.
En la práctica, hay que tener ojo para el detalle y respeto por la mecánica.
Cubeta ¿Acanalada o con radiadores?
Cada transformador necesita una coraza. No para que tenga un aspecto belicoso, sino para que su interior —lleno de devanados, núcleos y aislamiento— pueda bañarse tranquilamente en aceite y no interactuar con la realidad exterior. Esta coraza es la cubeta del transformador de aceite, un depósito de acero que proporciona refrigeración, estanqueidad y seguridad a toda la estructura.
En resumen, la cubeta es el "caparazón vital" del transformador. Su diseño debe soportar vibraciones, diferencias de temperatura y presión, y al mismo tiempo permanecer absolutamente estanco durante décadas. Por eso, los diseñadores eligen entre dos tipos principales: cubeta acanalada y cubeta con radiadores.
Cubeta acanalada – la maestra de las soluciones compactas
La cubeta acanalada se asemeja un poco a un acordeón de chapa de acero.
Cada una de sus "nervaduras" actúa como un radiador natural, aumentando la superficie de refrigeración del aceite. Cuando la temperatura interior aumenta, el aceite se expande y las paredes acanaladas se flexionan elásticamente, compensando los cambios de volumen.
No se necesita conservador de aceie, válvulas ni tubos respiradores: todo ocurre dentro de un espacio hermético.
Es la solución ideal para transformadores de distribución y aplicaciones donde priman la compacidad y el funcionamiento sin mantenimiento.
La ausencia de conservador reduce el riesgo de entrada de humedad y oxidación del aceite, lo que prolonga su vida útil. La reducción de piezas móviles también significa un funcionamiento más silencioso y una menor necesidad de mantenimiento – algo que gusta a los ingenieros y aún más a los contables.
Cubeta con radiadores – lo clásico en versión industrial
Para unidades más grandes (normalmente por encima de los 2,5 MVA), las paredes acanaladas son insuficientes. Entran en acción los radiadores de placas – paneles verticales soldados a los lados de la cubeta. Funcionan como radiadores de automóvil: el aceite caliente asciende, fluye a través de los paneles, disipa calor al aire y luego desciende, creando una circulación natural (ONAN – Oil Natural Air Natural) o forzada (ONAF – Oil Natural Air Forced) con ventiladores.
Los radiadores también pueden reemplazarse y ampliarse con facilidad, lo que hace que este sistema sea más mantenible. La desventaja es su mayor masa y la necesidad de controlar regularmente la estanqueidad de las soldaduras, pero a cambio se obtiene una mejor estabilidad térmica bajo cargas elevadas. En diseños de alta gama se incorporan además válvulas de seguridad, termómetros, sensores de nivel de aceite y relés Buchholz, que detectan la presencia de gases generados en cortocircuitos internos.
Del acero a la estanqueidad – la ingeniería de la soldadura de precisión
La base de toda cubeta es un acero de alta pureza y contenido controlado de carbono. Tras el corte de las chapas, la cubeta se suelda por métodos MAG o TIG, y las soldaduras se prueban con métodos no destructivos – más comúnmente con ultrasonidos o líquidos penetrantes. En las fábricas también se realizan pruebas de presión: la cubeta se llena con aire comprimido o helio y se sumerge en agua, observando si se forman burbujas. Sencillo, pero efectivo.
Después de las pruebas de estanqueidad, el depósito se limpia químicamente y se desengrasa.
El interior se recubre con una pintura especial resistente al aceite transformador, mientras que en el exterior se aplica un sistema de capas anticorrosivas adaptado a la categoría del entorno – desde C2 para zonas urbanas hasta C5-M para ambientes marinos.
Dirección sostenible – reciclaje y galvanizado en caliente
En la producción moderna se hace cada vez más hincapié en la resistencia a la corrosión de la cubeta y la posibilidad de reciclar las materias primas. El galvanizado en caliente permite aumentar la durabilidad del recubrimiento hasta cinco veces, lo que es especialmente importante en zonas costeras e industriales. Curiosamente, algunas fábricas también prueban recubrimientos en polvo basados en nanocerámica – más ligeros y tan resistentes como el zinc clásico.
Para aquellos interesados en los detalles, vale la pena consultar el portal Hydrocarbon Engineering, donde se publican investigaciones sobre recubrimientos protectores y técnicas de soldadura para la industria energética.
Llenado al Vacío con Aceite y Calentamiento de Maduración
En esta etapa, el transformador se asemeja a un astronauta antes de una misión: listo, estanco, seco y solo esperando el medio que le permitirá vivir.
Ese medio es el aceite transformador, que cumple dos funciones: refrigera y aísla.
Sin él, el transformador sería como un motor sin lubricante: se sobrecalentaría, perdería sus parámetros y "moriría" más rápido de lo que tardaría en recibir su número de serie.
Aceite al vacío – La física de la tranquilidad absoluta
El proceso de llenado con aceite bajo vacío es un espectáculo de ingeniería con la precisión de un reloj suizo. La parte activa del transformador, ya encerrada en la cubeta, se coloca en una cámara donde primero se genera un vacío profundo – típicamente por debajo de 1 mbar.
¿Por qué? Porque incluso las burbujas de aire microscópicas en los devanados o el aislamiento podrían causar posteriormente microdescargas y sobrecalentamientos localizados.
Cuando la presión alcanza el nivel requerido, comienza el llenado lento con aceite, usualmente desde la parte inferior. El aceite penetra en cada rendija, desplazando el aire. A veces, todo el proceso dura varias horas – especialmente en grandes transformadores de potencia, donde la cantidad de aceite puede alcanzar miles de litros.
La velocidad de llenado se controla estrictamente para evitar la formación de bolsas de aire o diferencias de presión que pudieran dañar el delicado aislamiento.
Después del llenado, el equipo se deja en reposo, aún bajo condiciones de vacío, para que todas las microburbujas de gas tengan tiempo de ascender y desaparecer.
Solo entonces se puede decir que el transformador está "saturado" – listo para el primer flujo de corriente.
Calentamiento de Maduración – Un spa para los devanados
Después del llenado, llega el proceso de calentamiento de maduración (curing), que tiene dos objetivos: estabilizar la estructura del papel y las resinas, y reducir al mínimo la humedad residual.
El transformador se mantiene a una temperatura de aproximadamente 80–90 °C durante varias horas. Durante este tiempo, el aceite y el aislamiento alcanzan un estado de equilibrio térmico-higrométrico.
Esta no es una etapa visible desde el exterior – pero es precisamente cuando el transformador "madura". Cada capa de papel, cada impregnación, adquiere su estructura final. Tras este proceso, se mide un parámetro clave de calidad: la tensión de ruptura del aceite (breakdown voltage).
Un valor superior a 60 kV en un espaciado de 2,5 mm indica que el sistema de aislamiento es perfecto.
Control de Calidad y Pureza del Aceite
El aceite transformador de alta gama (por ejemplo, mineral como Nynas, Shell Diala, o sintético como MIDEL) pasa por una serie de pruebas antes de su uso: medición de rigidez dieléctrica, viscosidad, factor de pérdidas (tan δ) y contenido de gases disueltos.
En algunas fábricas, se utiliza el análisis cromatográfico de gases disueltos (DGA), que puede detectar incluso trazas de hidrógeno, monóxido de carbono o metano – señales de que algo podría estar ocurriendo en el transformador.
Para saber más:
Leyes de los gases en el DGA de transformadores: 5 principios que alertan sobre fallos
Para mantener sus parámetros a lo largo de los años, el aceite debe ser totalmente puro – incluso una gota de agua o una partícula de polvo por litro puede reducir su tensión de ruptura en varios miles de voltios.
Por eso, después del llenado, el sistema se sella herméticamente, y todas las boquillas, respiraderos y tapones se protegen contra el contacto con el aire.
Cuando el Aceite se Convierte en Testigo de la Historia
Una curiosidad para los apasionados: en los transformadores en servicio, el aceite conserva la memoria de su vida. El análisis de su composición permite determinar cuánto tiempo ha trabajado el equipo en sobrecarga, si ha sufrido cortocircuitos, e incluso qué temperaturas ha alcanzado en los últimos años.
En los laboratorios de mantenimiento, es del aceite de donde se obtienen las primeras señales del envejecimiento del aislamiento – antes de que aparezca el más mínimo humo de la cubeta.
Ahora que el transformador está sellado, lleno y enfriándose lentamente tras el calentamiento, solo queda la última etapa de su recorrido por la fábrica: las pruebas rutinarias y finales que decidirán si puede salir al mundo y alimentar la primera red.
Pruebas de Rutina y Preparación para el Envío
Un transformador de aceite puede parecer listo: cerrado, lleno y brillando con pintura fresca. Pero hasta que no supere sus pruebas, es solo un candidato a transformador, no un participante de pleno derecho en la red eléctrica. En el mundo de la energía eléctrica, las pruebas finales son como un examen de estado: no hay lugar para un segundo intento.
Pruebas de Rutina – Los "exámenes obligatorios de la vida cotidiana"
De acuerdo con la norma IEC 60076, cada transformador, antes de salir de fábrica, pasa por un conjunto de las llamadas pruebas de rutina. Su objetivo es verificar que el equipo funciona exactamente como se diseñó, sin compromisos, atajos ni conjeturas.
Medición de la resistencia de los devanados: Prueba que permite detectar cortocircuitos entre espiras, discontinuidades en las conexiones y errores de montaje. Incluso una pequeña diferencia de resistencia entre fases puede delatar una conexión suelta.
Verificación del grupo de conexión y la relación de transformación: Consiste en comprobar si la tensión en el lado secundario tiene exactamente la relación prevista en el proyecto. Esta prueba detecta inmediatamente errores en el sentido del bobinado de las bobinas.
Medición de las pérdidas en vacío y bajo carga: El verdadero barómetro de la calidad del núcleo y los devanados. Si los valores superan las normas, indica pérdidas magnéticas (núcleo) o resistivas (devanados) excesivas.
Medición de la impedancia de cortocircuito: Prueba que simula un cortocircuito en el lado secundario, permitiendo verificar la estabilidad mecánica y electromagnética del conjunto.
Prueba de tensión aplicada: Una de las pruebas más importantes, que verifica la resistencia del aislamiento a la tensión de impulso y a la tensión de servicio prolongada.
Cada medición se registra y compara con los valores de proyecto. El transformador que supera todo dentro de los márgenes de tolerancia recibe su Certificado de Pruebas de Fábrica (Factory Acceptance Test - FAT).
Pruebas Adicionales para los Más Exigentes
Dependiendo de la clase de tensión y los requisitos del cliente, también se realizan pruebas tipo (en unidades de referencia) o pruebas especiales, por ejemplo:
Medición del nivel de ruido, para confirmar el cumplimiento de los requisitos ambientales (para unidades urbanas, esto suele ser una condición de aceptación).
Estudio de las pérdidas en los circuitos magnéticos a diferentes temperaturas.
Prueba de descargas parciales (PD test), que permite evaluar la limpieza del aislamiento y la calidad de la impregnación.
Estas pruebas son especialmente importantes para transformadores destinados a redes de alta sensibilidad o en subestaciones prefabricadas, donde el nivel de interferencias debe ser mínimo.
Estética de la Ingeniería: Preparación para el Envío
Después de pasar todas las pruebas, el transformador pasa por una etapa que no se valora en los libros, pero que los instaladores aprecian: la preparación para el transporte.
Esto incluye:
Drenar el exceso de aceite y rellenar con nitrógeno en el caso de cubetas herméticas.
Proteger todas las aberturas y conductos de transporte.
Montar asas, sensores y la placa de características.
Y una inspección visual de los revestimientos y soldaduras.
En esta etapa, el transformador parece listo para un desfile: pintado, etiquetado, probado y empaquetado en una jaula de transporte de acero. Pero antes de salir, los ingenieros realizan una última prueba de vibración y nivelación, para asegurarse de que nada se afloje o desplace durante el transporte.
Documentación – El ADN del Transformador
Junto con el equipo, el cliente recibe un conjunto de documentos:
La documentación técnica (DTR).
Los protocolos de mediciones y pruebas.
Los resultados de los análisis del aceite.
Las fichas técnicas de los componentes utilizados.
Y los certificados de calidad de las soldaduras y los revestimientos anticorrosivos.
Es el ADN del transformador – el registro de toda su "vida", desde el proyecto hasta la última prueba. En la práctica, esta documentación determina si la unidad será autorizada para operar por el Operador del Sistema de Distribución (OSD).
Puede encontrar más información sobre los estándares de prueba y certificación de transformadores en las publicaciones de IEC Webstore, donde están disponibles las ediciones actuales de la norma IEC 60076 y las directrices para pruebas de rutina y especiales.
Y así termina su viaje por la fábrica – el transformador que pasó por el diseño, el núcleo, los devanados, la cubeta, el secado, el aceite y las pruebas, está listo para escuchar por primera vez el zumbido de la red y ver el mundo no a través del microscopio del ingeniero, sino a través de la corriente que comienza a fluir en su interior.
Conclusión
La producción de un transformador de aceite es un viaje fascinante, desde la idea hasta una fuente de energía lista para usar; un viaje donde la ingeniería se encuentra con la paciencia, y la precisión con la práctica. Cada etapa – desde el diseño hasta las pruebas finales – es un testimonio de que la fiabilidad no nace por casualidad, sino de la coherencia y el respeto por el detalle.
Durante años, hemos apoyado a diseñadores, contratistas y operadores de red en la selección de soluciones que superan la prueba del tiempo y las condiciones de operación. Ayudamos a elegir el tipo de transformador adecuado, optimizar la refrigeración, seleccionar el aceite y el sistema de aislamiento para entornos específicos, y también a planificar el mantenimiento durante todo el ciclo de vida del equipo.
Si estás trabajando en un proyecto donde la fiabilidad, la eficiencia energética y el cumplimiento de Ecodesign Tier 2 son cruciales, estamos aquí para traducir los requisitos técnicos en soluciones reales.
Conoce nuestra oferta:
Transformadores de aceite Ecodesign Tier 2 – Selección de potencia, parámetros y refrigeración para condiciones ambientales específicas.
Transformadores secos Tier 2 – Para instalaciones con altos requisitos de seguridad y espacio limitado.
Entrega inmediata de stock y garantía de 5 años – Para modelos seleccionados de media tensión.
Si deseas mantenerte al día con nuestros análisis técnicos, consejos prácticos y casos de estudio de obra, únete a la comunidad de Energeks en LinkedIn.
Es un espacio donde compartimos conocimiento sin adornos de marketing – de manera sustancial, práctica y con respeto por la industria que co-creamos.
Gracias por la confianza y la oportunidad de ser parte de proyectos donde la sensatez, la precisión y la seguridad son tan importantes como la innovación.
Si necesitas precisar requisitos técnicos, seleccionar un modelo o preparar una lista de comprobación para la recepción de tu inversión – simplemente escríbenos.
Lo haremos juntos.
Fuentes:
En una de las plantas fotovoltaicas en la región de Gran Polonia, un inversor preguntó con una leve sonrisa:
"¿Por qué este transformador indica 15,75/0,42 kV si en nuestra red tenemos 15 kV? ¿Es un error de diseño?"
Esta pregunta surge sorprendentemente a menudo. Y aunque suena sencilla, toca el corazón del trabajo de los diseñadores e instaladores de sistemas de media tensión: la relación de transformación del transformador.
Porque la relación no es solo "lo que entra y lo que sale".
Es una promesa matemática de que la corriente y el voltaje se comportarán exactamente como lo requiere la red, el inversor y el Operador del Sistema de Distribución (OSD).
En este artículo explicamos qué es exactamente la relación de transformación, de dónde provienen las relaciones más comunes, cómo leerlas y qué significan realmente para la eficiencia y seguridad de tu instalación.
También verás por qué a veces los “números raros” en la placa del transformador son precisamente lo que salva la inversión frente a sobretensiones y problemas de compatibilidad con la red.
Tiempo de lectura: aprox. 8 minutos.
¿Qué es la relación de transformación de un transformador y cómo funciona en una red real?
La relación de transformación de un transformador es uno de esos conceptos que suenan inofensivos, casi como la proporción de ingredientes en una receta de panqueques. Sin embargo, en la práctica es un parámetro clave, del que depende si el transformador funcionará correctamente o será solo un costoso adorno dentro de la subestación.
Por definición, ¿qué significa exactamente?
La relación de transformación (en inglés voltage ratio) describe la proporción entre la tensión en el bobinado primario (lado de entrada) y la del bobinado secundario (lado de salida).
Si tenemos una relación de 15 000 V / 400 V, significa que el transformador reduce la tensión de un nivel de 15 kV a un nivel seguro de 400 V – adecuado para equipos como inversores, servidores, maquinaria, bombas o incluso un simple hervidor eléctrico en una nave industrial.
El transformador – conforme al principio de conservación de la potencia (descontando las pérdidas) – debe equilibrar la tensión con la corriente. Si la tensión baja, la corriente sube, y viceversa.
¿Cómo funciona esto en una red real, y no solo en los libros?
En los manuales todo parece sencillo: la red entrega 15 kV, el transformador lo baja a 0,4 kV y listo.
Pero en la realidad las cosas son distintas. La red no mantiene una tensión constante.
Un día caluroso, con un millón de aires acondicionados encendidos – la tensión baja.
Durante la noche, cuando casi nadie consume – la tensión sube.
Súmale la producción fotovoltaica empujando energía de vuelta a la red durante las horas soleadas y... tenemos una montaña rusa.
Por eso los ingenieros que diseñan transformadores deben anticipar estas fluctuaciones.
Una relación de 15/0,4 kV puede ser suficiente en teoría, pero ¿qué pasa si la tensión de la red sube a 15,4 kV?
En el lado de baja tensión se obtendrían 411 V en lugar de 400 V – lo que podría exceder la tolerancia de los inversores.
Y aquí es donde entra la magia de la ingeniería: los tomas de regulación (tap changers).
El transformador puede ajustar su relación en ±2×2,5 %, es decir, puede elevar o reducir ligeramente la tensión de entrada sin cambiar físicamente los bobinados.
Funciona como un termostato ajustando la temperatura: el propio transformador se adapta a las condiciones de operación.
Una buena relación de transformación es aquella que:
se adapta al voltaje real en el punto de conexión (no solo el nominal en papel),
asegura la tensión adecuada para inversores y cargas,
ofrece margen de ajuste,
permite seleccionar la aparamenta sin sobredimensionarla.
Y por eso, en las placas de características de los transformadores ves números como 15,75/0,42 kV en lugar de los “bonitos” 15/0,4 kV.
Porque el mundo no es perfecto – y un buen transformador lo entiende perfectamente.
¿De dónde provienen las relaciones de transformación típicas? Una historia de compromisos, mapas de red y flexibilidad ingenieril
Imagina un mapa de Europa eléctrica – no con montañas y ríos, sino con niveles de tensión: 10 kV, 15 kV, 20 kV, 30 kV, 13,2 kV… Cada país ha construido su propio sistema, con sus hábitos y sus estándares – muchas veces por razones históricas, tecnológicas o logísticas.
En este mapa, un transformador es como un traductor multilingüe, que tiene que hablar el dialecto de cada región – no solo en palabras (la tensión), sino también en el tono (la corriente, la regulación, las tolerancias).
Las relaciones de transformación más comunes – como 10 kV / 0,69 kV, 15,75 kV / 0,42 kV, 20 kV / 0,4 kV – son el resultado de tres fuerzas que cualquier fabricante de transformadores debe equilibrar:
1. La tensión de la red de media tensión local.
En Polonia, lo más habitual es encontrar redes de 15 kV o 20 kV.
En Alemania, existen muchas de 10 kV, 15 kV e incluso 30 kV.
En España, las más comunes son 13,2 kV o 21 kV.
El transformador debe “encajar” en este ecosistema – por eso muchas relaciones parten del nivel primario típico en la región de destino.
2. La tensión de salida requerida por las cargas.
Es decir, la tensión que deben recibir los inversores, cuadros eléctricos o sistemas de almacenamiento.
Normalmente hablamos de 0,4 kV, 0,42 kV o 0,69 kV, dependiendo del diseño de la instalación y de las necesidades de los equipos.
Aquí el objetivo es que los inversores fotovoltaicos o los sistemas de baterías trabajen dentro de su zona de eficiencia óptima, sin riesgos ni pérdidas innecesarias.
3. El margen de reserva, la regulación de tensión y las tolerancias de red.
La red rara vez entrega exactamente 15 000 V.
Muchas veces es 15 200 V, 15 400 V o 14 900 V, dependiendo de la hora, la carga general y la presencia de generación distribuida (como los paneles solares).
Por eso, el transformador necesita un margen de regulación (por ejemplo, ±2×2,5 %), para adaptarse sin perder sincronía con los inversores ni salirse de los parámetros técnicos exigidos por el operador.
Y así es como aparecen relaciones como 15,75 kV, un poco más altas que los teóricos 15 kV.
No es un error ni un capricho – es precisión ingenieril pura.
Estos “decimales” y “centésimas” en la tensión son el resultado de décadas de experiencia técnica y una respuesta muy concreta a las exigencias reales del sistema eléctrico.
Ejemplos de relaciones de transformación típicas y cuándo se utilizan
En el mundo de los transformadores de media tensión hay ciertos clásicos – configuraciones que vuelven a aparecer en las obras con la misma frecuencia que el café a las seis de la mañana en las oficinas de ingeniería. Cada una tiene su lógica y su razón de ser técnica.
El primer clásico atemporal: 10 kV / 0,69 kV
Lo encontrarás donde mandan la alta potencia y los inversores con tensión nominal de 690 V AC – como en sistemas de almacenamiento de energía o estaciones de carga para vehículos eléctricos.
Esta relación permite mantener una proporción de tensión equilibrada, controlar los niveles de corriente y no sobrecargar los devanados. En resumen: estabilidad pura, ideal cuando del otro lado hay electrónica de potencia que exige precisión.
El siguiente favorito de los ingenieros: 15,75 kV / 0,42 kV
El punto de equilibrio ideal para plantas fotovoltaicas en Polonia y Alemania.
Esta relación representa un compromiso práctico entre las redes de 15 kV y los inversores que operan en el rango de 400–420 V.
Ofrece una tensión perfecta para la sincronización y, al mismo tiempo, reserva suficiente para la regulación por tomas.
Es como la presión perfecta en los neumáticos: ni muy alta, ni muy baja – simplemente segura y eficiente.
Y por último, el clásico de siempre: 20 kV / 0,4 kV
Esta relación ha mantenido con vida a miles de transformadores MT/BT en toda Europa durante décadas.
La combinación de 20 kV en el primario y 0,4 kV en el secundario es familiar para cualquier diseñador – fiable, predecible y fácil de operar.
Ideal para aplicaciones donde la seguridad del suministro y la compatibilidad con cuadros de baja tensión estándar son prioritarios.
Cada una de estas relaciones es como un idioma distinto – todas hablan el mismo alfabeto de la física, pero con distintos acentos.
Una se entiende perfectamente con los inversores, otra con la red de distribución, y la tercera actúa como puente estable entre ambos mundos.
Y por eso el mundo de los transformadores nunca es aburrido. Incluso entre números y tensiones, se esconde una lógica de adaptación, flexibilidad y un toque de poesía ingenieril.
Cómo funciona la relación de transformación – en resumen
En pocas palabras: la relación de transformación indica la proporción entre la tensión del devanado primario y la del secundario.
Si un transformador tiene una relación de 15 000 V / 400 V, significa que por cada 15 000 V en el lado de media tensión, se obtienen 400 V en el lado de baja tensión.
Desde el punto de vista del usuario, esto significa que el transformador:
reduce la tensión de la red de MT a un nivel seguro para los receptores,
y aumenta la corriente en el lado BT de forma proporcional a la inversa de la relación.
Es decir: cuanto mayor sea la relación de tensiones, mayor será la corriente en baja tensión – y viceversa.
Por eso la potencia del transformador se calcula con la fórmula:
S = U₁ × I₁ = U₂ × I₂
donde:
S – potencia aparente,
U – tensión,
I – corriente.
En la práctica:
Si un transformador tiene una potencia de 1000 kVA y una relación de 15/0,4 kV,
la corriente en el lado de MT será:
I₁ = S / (√3 × U₁) ≈ 38,5 A
y en el lado de BT:
I₂ = S / (√3 × U₂) ≈ 1443 A
De ahí se deduce que elegir una relación de transformación sin comprender bien las cargas y protecciones es una receta directa para problemas:
disparos innecesarios de protecciones, calentamiento de los devanados o fallos de sincronización.
Configuraciones de fases y su impacto en la relación de transformación
A veces, el esquema de conexión de los devanados (por ejemplo, Y-Δ, Δ-Y, Δ-Δ, Y-Y, etc.) puede modificar la relación efectiva de transformación con respecto al valor nominal.
Por ejemplo, en configuraciones como Dyn11 (transformador con conexión estrella-triángulo y desplazamiento de fase), la relación de tensión real respecto a la indicada en la placa de características puede requerir un ajuste.
Si además el sistema incluye un punto neutro (por ejemplo, Dyn11), la cosa se pone aún más interesante ;-)
Tolerancias y tomas de regulación
Un transformador suele tener la posibilidad de ajustar su tensión mediante tomas en el devanado primario, normalmente en el rango de ±2×2,5 %.
Esto permite adaptar la tensión de entrada a la que recibe desde la red o desde el inversor.
Por eso una relación como 15,75 kV no significa rigidez, sino que es un punto de partida alrededor del cual se puede ajustar según sea necesario.
Pérdidas, eficiencia y normativa
Cada diseño busca minimizar las pérdidas (potencia disipada).
Las normativas europeas (como Ecodesign 548/2014) exigen que los transformadores nuevos, dentro de un rango de potencia definido, cumplan con estándares de eficiencia (por ejemplo, EEF2).
Esto implica que incluso la elección de la relación de transformación influye indirectamente en la eficiencia:
una mala elección de relación = mayores pérdidas en los conductores, peor regulación, más calentamiento.
Por qué la relación de transformación es clave para la sincronización con la red del operador
Los operadores de redes de distribución (DSO), como Tauron, PGE o Energa, tienen requisitos muy precisos en cuanto a las tensiones nominales en los puntos de conexión.
Por ello, la relación del transformador debe tener en cuenta la tensión real en la red en ese punto, que a menudo no es exactamente 15 000 V, sino por ejemplo 15 750 V o 15 400 V.
Esto permite:
garantizar un funcionamiento estable de los inversores fotovoltaicos, que requieren tensiones de 400–420 V CA,
mantener la tensión en el lado de MT dentro del margen de tolerancia de ±5 %,
cumplir con la norma PN-EN 50160 relativa a la calidad del suministro eléctrico.
Por eso muchos diseñadores optan por una relación de 15,75/0,42 kV. Esta proporciona un margen que permite una regulación segura mediante tomas (±2 × 2,5 %) sin perder la sincronización.
Diferencias entre las redes en Polonia, Alemania y España
Europa es un mosaico de tensiones en media tensión.
En Polonia y Chequia predominan los niveles de 15 kV y 20 kV,
en Alemania – 10 kV, 15 kV, 30 kV,
en España – 13,2 kV, 15 kV, 21 kV.
Esto significa que el diseñador de una subestación no solo debe conocer los parámetros de la red, sino también entender la filosofía de los operadores locales.
Por ejemplo:
en Alemania todavía se encuentran redes de 10/0,4 kV, con transformadores de 10,5/0,4 kV,
en España, relaciones de 21/0,42 kV, ya que la tensión nominal de 21 kV proviene de antiguas redes de 3×12 kV modernizadas,
en Polonia, el estándar es 15/0,4 kV, pero la relación de 20/0,69 kV es cada vez más común para sistemas de almacenamiento industrial y grandes inversores.
Estas diferencias explican por qué un mismo transformador puede tener diferentes especificaciones según el país de destino.
Diseñamos nuestras unidades en versiones como 10/0,4 kV, 15,75/0,42 kV, 20/0,69 kV y otras, con capacidad de regulación de tensión en el rango de ±3×2,5 % / ±2 × 2,5 %, para cumplir con los requisitos de los DSO en Polonia, Alemania y España.
Ejemplo desde el terreno: una relación de transformación que salvó el proyecto
Durante la puesta en marcha de una planta fotovoltaica en Baja Silesia, se descubrió que la tensión en el punto de conexión era de 15,6 kV en lugar de los 15 kV previstos en el diseño.
Si se hubiera utilizado un transformador con una relación de 15/0,4 kV, los inversores habrían recibido entre 416 y 418 V en el lado de baja tensión, superando su rango de operación permitido.
El resultado habría sido la desconexión del sistema cada vez que la red aumentara ligeramente la tensión.
La instalación de una unidad con una relación de 15,75/0,42 kV resolvió el problema.
La diferencia de 0,75 kV en el devanado de MT fue clave para garantizar un funcionamiento estable y cumplir con los requisitos del operador de red.
Para el inversor, fue la diferencia entre una planta operativa y una planta parada.Relación de transformación y selección de protecciones y equipos
La relación también determina las corrientes nominales, lo que afecta directamente a la selección de cables, transformadores de corriente, interruptores y protecciones.
En la práctica, una suposición errónea sobre la relación puede cambiar toda la lógica del proyecto:
Relación demasiado baja = corrientes demasiado altas en BT = sobrecalentamiento de los conductores
Relación demasiado alta = tensión demasiado baja en BT = desconexión de los inversores
Por eso las normas PN-EN 60076-1 y EN 50588-1 recomiendan tener siempre en cuenta la tensión real en el punto de conexión, la tolerancia de ±5 % y la naturaleza de la carga (resistiva, inductiva o capacitiva) al elegir la relación de transformación.
En los sistemas fotovoltaicos y de movilidad eléctrica, también es especialmente relevante la relación dinámica de transformación, es decir, la capacidad del transformador para compensar las variaciones de tensión provocadas por el funcionamiento de los inversores y los cargadores DC.
Cómo elegir la relación de transformación del transformador – un ejemplo práctico
Supongamos que está diseñando una subestación de 2 MW para una planta fotovoltaica conectada a una red de 15 kV, con inversores que operan a 420 V CA.
Tiene dos opciones de relación:
Opción 15/0,4 kV:
I₁ = S / (√3 × 15 000) = 77 A
I₂ = S / (√3 × 400) = 2887 A
Opción 15,75/0,42 kV:
I₁ = S / (√3 × 15 750) = 73 A
I₂ = S / (√3 × 420) = 2747 A
Las diferencias pueden parecer pequeñas, pero en la práctica implican corrientes más bajas en el lado de baja tensión, menores pérdidas de potencia y temperaturas de funcionamiento más bajas en los devanados.
Transformadores inteligentes y regulables
El transformador ha dejado de ser un elemento pasivo de la red para convertirse en un participante activo del equilibrio energético.
Los reguladores de tensión integrados analizan en tiempo real los valores tanto en el lado de media tensión como en el de baja tensión, ajustando la relación de transformación dentro de un margen de ±5 %.
Como resultado, la subestación mantiene una tensión de salida óptima incluso cuando la carga fluctúa al ritmo del funcionamiento de los inversores o de los cargadores DC.
Esto es especialmente importante en proyectos de nueva generación, donde la energía no solo fluye de la red al consumidor, sino también del consumidor a la red.
En plantas fotovoltaicas, sistemas de almacenamiento de energía o hubs de electromovilidad —donde la dirección del flujo de potencia cambia constantemente— el transformador con relación adaptativa se convierte en el corazón de la estabilidad.
Cabe destacar que cada vez más Operadores del Sistema de Distribución (OSD) en Europa están incorporando este tipo de funcionalidades en sus requisitos de conexión.
Es un paso lógico: a medida que la red se vuelve más descentralizada e inestable, necesita equipos que puedan pensar y reaccionar.
Desde la perspectiva del inversor, esto también representa una ventaja económica clara.
La regulación automática de tensión se traduce en menores pérdidas de energía, costes de explotación reducidos y mayor vida útil de los inversores. Además, elimina la necesidad de ajustes manuales y permite que la subestación "aprenda" su propio perfil de carga.
En un mundo que avanza hacia redes inteligentes, la relación de transformación se convierte en un parámetro estratégico, no solo eléctrico.
Es ella la que determina la eficiencia energética, el cumplimiento con los requisitos del OSD y la resiliencia de todo el sistema.
Se podría decir que el futuro del transformador ya no es solo acero y cobre, sino lógica y algoritmo.
El futuro
Hace solo una década, la relación de transformación era un valor grabado en piedra.
Una vez elegida, debía funcionar durante 30 años sin inmutarse ante los cambios en la red o la carga.
Hoy, eso ya es historia.
Las construcciones modernas —como la gama Energeks MarkoEco2— permiten la regulación automática de tensión en función de las condiciones de carga.
Esto significa que la relación de transformación ya no tiene que ser fija.
Puede adaptarse dentro de un margen de ±5 %, manteniendo la tensión óptima en el lado de baja tensión independientemente de las fluctuaciones de la red de MT.
Este tipo de soluciones son cada vez más requeridas por los OSD en proyectos de grandes plantas fotovoltaicas, sistemas de almacenamiento de energía y estaciones de carga de vehículos eléctricos.
La relación de transformación se convierte así en un parámetro no solo eléctrico, sino estratégico para la eficiencia energética y la durabilidad de todo el sistema.
Si está planificando una inversión en un transformador que entienda la nueva lógica de la red, consulte nuestra oferta:
→ Transformadores de media tensión – catálogo completo de Energeks
También le invitamos a unirse a nuestra comunidad en LinkedIn Energeks, donde compartimos conocimientos, experiencias de campo y una visión de futuro para la energía —con gratitud por cada proyecto compartido.
Porque la tecnología es importante, pero son las personas y las relaciones quienes construyen un sistema que realmente funciona.
Fuentes:
European Commission – Regulation (EU) 2019/1783 supplementing Regulation (EU) 548/2014: Ecodesign requirements for power transformers
Forbot: Transformator – budowa, zasada działania i zastosowanie
Pérdidas en vacío en transformadores Tier 2. Hierro, calor y condensadores, el coste oculto que nadie ve.
Imagina un grifo de cocina que gotea cada pocos segundos.
Durante una semana ignoras el ruido. Al cabo de un mes dejas de escucharlo.
Después de un año descubres que has pagado una factura de agua que no corresponde con tu consumo real.
Las pérdidas en vacío en los transformadores funcionan de manera similar. Un transformador conectado a la red consume energía incluso cuando en el lado de baja tensión no hay ninguna carga. Es la respiración del núcleo. Es la magnetización de las chapas. Es calor que se escapa en silencio y se convierte en un coste de operación de la instalación.
Tier 2 endureció los requisitos sobre pérdidas y permitió por fin medir estas diferencias de manera objetiva. Es una buena noticia para inversores, contratistas, proyectistas y gestores de activos, siempre que sepan qué cifras importan y cómo leerlas. En este texto lo damos servido en bandeja.
Si buscas concreción, aquí encontrarás fórmulas, umbrales de la normativa, ejemplos de cálculos numéricos y consejos prácticos sobre cómo leer las fichas técnicas y los informes de ensayo según la IEC.
Mostraremos cuándo una diferencia de unos cientos de vatios en P0 merece la pena y cuándo conviene más invertir en una chapa mejor, un núcleo mayor o un medio aislante distinto, porque todo el TCO bajará ya en los primeros años de funcionamiento.
También explicaremos el papel de los condensadores. Te adelanto la conclusión. Los condensadores no reducen las pérdidas en vacío del núcleo, pero sí pueden disminuir las corrientes en la red y mejorar el balance de pérdidas de carga, así como las penalizaciones contractuales por cosφ.
Qué encontrarás en el interior.
Primero, de manera breve y en un lenguaje sencillo, explico qué son las pérdidas en vacío y de dónde provienen.
Luego ordenamos los requisitos de Tier 2 en la Unión Europea y mostramos qué cambian realmente las tablas de pérdidas permitidas.
Después pasamos al dinero. Calculamos cuánto cuesta cada kilovatio adicional de P0 en un año y en un horizonte de veinticinco años.
Por último, verificamos dónde y cuándo los condensadores marcan la diferencia y cómo elegirlos para no entrar en resonancia y no empeorar la situación.
Tiempo de lectura. Unos 10 minutos
Qué son las pérdidas en vacío y por qué ocurren siempre
Empecemos por lo básico.
Las pérdidas en vacío P0 son la potencia que pierde un transformador cuando está alimentado a su tensión nominal, mientras que el devanado secundario no tiene carga.
Dicho de forma sencilla, es el precio que se paga por el mero hecho de que el núcleo esté magnetizado por un campo de cincuenta hercios. P0 se compone principalmente de las pérdidas en las chapas magnéticas del núcleo.
Existen dos mecanismos principales.
Primero, la histéresis, que es la energía necesaria para llevar el material a través de su ciclo de magnetización. Segundo, las corrientes parásitas, pequeños circuitos de corriente inducidos en el plano de las chapas, que disipan la energía en forma de calor.
En la práctica, P0 permanece prácticamente constante desde el vacío hasta la plena carga bajo alimentación sinusoidal, porque el núcleo ve prácticamente la misma tensión y frecuencia. Por eso, a menudo se habla coloquialmente de pérdidas en el hierro. La definición de medición de P0 en vacío y a tensión nominal está en las normas IEC 60076 Partes 1 y 7.
Por qué esto es un coste fijo
Porque en la vida real los transformadores rara vez se apagan.
En subestaciones de media tensión, en parques fotovoltaicos, en centros de datos y en cuadros de distribución industriales, funcionan las 24 horas del día. Eso significa 8760 horas al año, en las que cada 100 vatios adicionales de P0 consumen 876 kilovatios hora de energía.
En un horizonte de 25 años, esto supone 21 900 kilovatios hora solo de esa fracción de kilovatio.
Si el precio combinado de energía y distribución es de unos 0,12 € por kilovatio hora (aproximadamente 0,08–0,20 € en países de la UE en 2025, según sector y contrato), entonces 100 vatios adicionales de P0 cuestan unos 2628 € a lo largo de la vida útil del transformador.
Es decir, un kilovatio extra de pérdidas en vacío equivale a 8760 kilovatios hora anuales – un factor implacable. Para comparar, es el consumo anual típico de un hogar europeo de 2–3 personas.
De dónde provienen las diferencias de P0 entre transformadores
La respuesta más corta: de la calidad y clase del acero, de la tecnología de corte y apilado del núcleo, del tamaño del núcleo y de la inducción de trabajo elegida por el diseñador.
Un material de mayor calidad y un núcleo más grande significan pérdidas en vacío más bajas, pero también más masa y un precio de compra más alto. La decisión real no es comprar barato o caro, sino cómo optimizar el coste total de propiedad (TCO) para un perfil de carga específico.
Con Tier 2, los fabricantes tuvieron que reducir los umbrales de pérdidas. Como resultado, muchos transformadores modernos alcanzan valores de P0 claramente por debajo de los límites tabulados. Veremos esos límites en la siguiente sección.
Cómo se relacionan los condensadores con P0
Es la pregunta que invita a buscar un atajo.
Por desgracia, los condensadores no influyen en las pérdidas del núcleo, porque P0 está determinado por el material, la geometría, la tensión aplicada y la frecuencia. La compensación de potencia reactiva reduce las corrientes en las líneas y en los devanados, lo que puede mejorar el balance de pérdidas de carga y disminuir las penalizaciones por cosφ, pero no reduce la componente P0.
Volveremos al papel de los condensadores en detalle en una sección dedicada, junto con los riesgos de resonancia y las directrices de dimensionamiento.
Una pregunta práctica de control
Supongamos que la diferencia de precio entre dos transformadores es de 3000–4000 €, pero la versión más cara tiene 300 vatios menos de P0. ¿Cuál opción es más barata después de cinco años en una instalación que funciona de manera continua?
En muchos casos, ya en el tercer año el transformador más eficiente alcanza el punto de equilibrio, y en el quinto año empieza a generar ahorros reales.
Por eso, en el contexto energético actual de Europa – con costes eléctricos al alza y políticas climáticas más estrictas – la optimización de las pérdidas en vacío de Tier 2 ya no es solo un asunto técnico, sino también financiero y estratégico.
Tier 2 en la práctica. Qué cambiaron las tablas de pérdidas de la UE y cómo utilizarlas
Las regulaciones Ecodesign para transformadores en la Unión Europea pusieron orden en el tema de las pérdidas.
Primero llegó la fase inicial, Tier 1, vigente desde el 1 de julio de 2015. Después, desde el 1 de julio de 2021, entraron en vigor límites más estrictos conocidos como Tier 2. Estos incluyen los valores máximos permitidos de pérdidas en vacío (P0) y pérdidas de carga (Pk) para transformadores de media potencia de hasta 3150 kVA, con distinción entre diseños sumergidos en aceite y secos.
La regulación también exige que la documentación indique la potencia nominal, P0, Pk y el Índice de Eficiencia Máxima (PEI) cuando corresponda. Gracias a ello, resulta más sencillo comparar ofertas directamente con la tabla normativa en lugar de depender únicamente de declaraciones comerciales.
Cómo leer las tablas y no perderse en las siglas
Tomemos como ejemplo un transformador trifásico de 2000 kVA con un devanado de alta tensión de hasta 24 kV y uno de baja tensión de hasta 1,1 kV.
Para esta configuración, la tabla Tier 2 de unidades en aceite muestra unas pérdidas en vacío máximas de alrededor de 1,305 kW. Para diseños secos de la misma potencia, la tabla correspondiente permite P0 de unos 2,34 kW.
En la práctica, los valores permitidos varían según las combinaciones de tensión y casos específicos. Por ejemplo, para devanados de 36 kV o para ejecuciones de doble tensión existen factores de corrección que aumentan los límites admisibles.
Es fundamental comparar ofertas dentro de la misma clase de tensión y con los mismos supuestos de diseño. De lo contrario, estaríamos comparando peras con manzanas.
¿Qué pasa con las unidades superiores a 3150 kVA?
Para transformadores más grandes, la regulación se centra principalmente en valores mínimos de PEI. Esto no significa que P0 deje de ser importante.
Al contrario. El PEI depende tanto de P0 como de Pk, así como del punto de carga en el que la eficiencia es máxima.
La documentación debe incluir tanto el PEI como la carga en la que aparece. En caso de duda, exija al fabricante una hoja de datos completa con resultados de ensayo y métodos de cálculo según normas IEC.
De la regulación al dinero
Ahora viene la parte más clara, porque los números simplifican las decisiones.
Supongamos que compara dos transformadores de la misma clase de tensión y la misma potencia. Uno tiene P0 = 2,0 kW, el otro P0 = 2,6 kW. Ambos cumplen con los límites Tier 2 para la configuración, pero el segundo es 0,6 kW peor.
La diferencia de consumo energético debida a pérdidas en vacío es de 0,6 kW × 8760 horas = 5256 kWh anuales.
Con un precio total de alrededor de 0,12 € por kilovatio hora (promedio de energía y distribución en los estados miembros de la UE), se pagan unos 631 € al año solo por esa diferencia. En 25 años, eso suma aproximadamente 15 780 €.
Incluso si el transformador con mejores chapas es más pesado y cuesta más en transporte, el coste total de propiedad (TCO) a menudo baja significativamente, sobre todo en instalaciones donde los transformadores no se apagan nunca. Suena simple – y lo es – pero recién con Tier 2 estas comparaciones se volvieron repetibles y cuantificables.
Por qué los inversores a veces sobrevaloran Pk a costa de P0
Las pérdidas de carga Pk duelen en los días soleados y en los picos de producción, por lo que aparecen de forma más visible en los informes. P0, en cambio, suma costes en silencio cada día, incluso en periodos de inactividad y fuera de temporada.
Si la instalación funciona de manera continua, cualquier exceso de P0 es un coste garantizado.
Conviene, entonces, separar la estrategia. Para instalaciones con alta variabilidad de carga, se debe optimizar Pk junto con la regulación de tensión y la refrigeración. Para instalaciones que operan los siete días de la semana, es necesario prestar más atención a P0, porque es el que marca la factura base.
Los documentos IEC definen la medición de P0 de forma repetible, y Ecodesign obliga a la transparencia de los datos en catálogos y placas de características.
Una nota sobre la calidad de los datos
Sucede que en algunas ofertas aparece una indicación del tipo P0 ≤ 2600 W. Esa cifra no indica lo que el fabricante realmente logra en las pruebas. Siempre exija valores con decimales e informes de ensayos tipo según IEC 60076.
No se trata de desconfianza hacia los fabricantes, sino de una práctica normal de compra para activos que permanecerán con usted durante décadas.
Por qué una diferencia de 5 kW significa cientos de miles de euros en 25 años
Pérdidas en vacío y la cartera del inversor
Desde la perspectiva de un inversor o gestor de activos, cada cifra en la tabla de pérdidas se traduce directamente en dinero. Imagina un transformador de 2000 kVA con pérdidas en vacío de 15 kW. Otro fabricante ofrece un transformador similar, pero con P0 = 20 kW. Sobre el papel, 5 kilovatios pueden parecer un detalle menor. En la práctica, significa 5 kW adicionales consumidos de forma continua durante 8760 horas al año, es decir, 43 800 kilovatios hora de energía que nadie utilizó pero que hay que pagar.
Cálculo a 25 años
Con un precio promedio europeo de 0,12 € por kWh (energía más distribución), la diferencia anual asciende a 5256 €. En 25 años, eso suma 131 400 €.
No es una abstracción. Es el equivalente a un coche eléctrico nuevo, un seguidor solar adicional para los paneles en una planta fotovoltaica o incluso el presupuesto anual de mantenimiento de toda una subestación transformadora.
Por qué a menudo se olvida en las licitaciones
Porque la mayor parte de la atención se centra en el precio de compra del transformador, el transporte o los costes de cimentación. Las pérdidas en vacío se pierden en la tabla entre decenas de otros parámetros. Además, los comerciales suelen indicar valores como “≤20 kW” sin dar la cifra realmente medida.
Es como comprar un coche con un folleto que dice: “consumo no superior a 10 l/100 km”. En realidad, podría ser 7 o 9,9. Ambos están dentro de la norma, pero a lo largo de los años la diferencia de costes es enorme.
La conclusión
Una pequeña diferencia en P0 no es un detalle: es dinero que se pierde sistemáticamente. Quien compare ofertas debe convertir vatios en euros en un horizonte de 20–30 años y solo entonces tomar la decisión.
El papel de los condensadores: ¿aliado oculto o lastre innecesario?
Condensadores y pérdidas en vacío
Primero, desmontemos un mito. Los condensadores no reducen las pérdidas en vacío del núcleo. P0 está determinado por la física del hierro, no por los flujos de potencia reactiva. Solo se puede reducir mejorando el material del núcleo, su masa o la tecnología de fabricación.
Dónde actúan realmente los condensadores
Los condensadores desempeñan un papel clave en la compensación de potencia reactiva. Mejoran el factor de potencia (cosφ), lo que reduce las corrientes en los cables y en los devanados del transformador. Esto, a su vez, disminuye las pérdidas de carga (Pk), que son proporcionales al cuadrado de la corriente. En otras palabras: no afectan a P0, pero pueden mejorar de forma notable el balance de pérdidas de toda la instalación.
Cuánta potencia de condensadores se necesita
Depende del perfil de consumo y del tipo de carga. Si una subestación de media tensión alimenta equipos con muchos motores de inducción, puede ser necesario compensar varios cientos de kvar. En plantas fotovoltaicas o sistemas de almacenamiento de energía, los valores suelen ser menores pero igualmente importantes – del orden de 50–200 kvar. La regla básica es clara: los condensadores deben dimensionarse para mantener el cosφ en el nivel exigido por el operador del sistema de distribución, normalmente por encima de 0,95.
La trampa de la resonancia
Hay que vigilar que la compensación no entre en resonancia con las armónicas de la red. A veces, los condensadores, en lugar de ayudar, empeoran la situación provocando sobretensiones o sobrecalentamientos. Por eso, en subestaciones modernas se utilizan bancos de condensadores sintonizados con reactancias o incluso compensadores activos de potencia reactiva.
Condensadores y estrategia de inversión
¿Vale la pena invertir en condensadores? Sí, pero no como una solución mágica para P0. Su papel es reducir las pérdidas por carga, mejorar la calidad de la energía y evitar sanciones del operador de red. En un sistema bien diseñado, los condensadores pueden reducir las pérdidas energéticas totales en un 5–10 % y mejorar la eficiencia económica del transformador, especialmente con cargas inductivas elevadas.
Cómo leer la ficha técnica del transformador y las ofertas del fabricante
“≤30 kW” frente a “exactamente 28,7 kW”
A primera vista, ambas notaciones parecen correctas. El problema es que el símbolo “≤” da al fabricante un amplio margen – en la práctica, el transformador puede tener pérdidas en vacío de 19 o de 29,9 kW. En ambos casos cumple la norma, pero la diferencia en los costes de operación asciende a decenas de miles de euros. Por eso siempre hay que exigir un valor concreto con decimales. No es un capricho – es una práctica estándar de ingeniería.
Informes de ensayos tipo IEC
La ficha técnica es una cosa, pero un informe de ensayos de tipo conforme a IEC 60076 es otra. El informe muestra los valores reales medidos de las pérdidas, no solo las declaraciones del fabricante. En licitaciones y recepciones técnicas, merece la pena solicitar estos documentos. Es parecido a exigir pruebas de consumo certificadas a un fabricante de automóviles – solo así se tiene la certeza de que los datos son reales.
Trampas lingüísticas y de marketing
En las ofertas encontrarás expresiones como “núcleo optimizado”, “diseño innovador” o “construcción de bajo consumo”. Suenan bien, pero mientras no haya una cifra concreta de P0, no dejan de ser marketing. Mira siempre la tabla de pérdidas, no los adjetivos.
Cómo comparar ofertas paso a paso
Selecciona transformadores con la misma potencia nominal y tensiones.
Coloca los valores de P0 y Pk en una tabla con precisión al vatio.
Multiplica las diferencias por 8760 horas al año y la tarifa eléctrica.
Proyecta el resultado a 25–30 años de operación.
Compara el total con la diferencia de precio de compra entre transformadores.
Este sencillo algoritmo demuestra que “más caro al inicio” muy a menudo significa “más barato en todo el ciclo de vida”.
El mito del transformador más pesado – ¿siempre más pesado significa mejor?
Más hierro = menos pérdidas?
En muchas conversaciones técnicas circula el mito de que cuanto más pesado es el transformador, mejor es. Hay algo de verdad en ello. Un núcleo más grande y con más chapas permite reducir la densidad de flujo y las pérdidas en vacío. Pero un transformador más pesado también implica mayores costes de transporte, cimentación e instalación.
Ejemplo comparativo
Supongamos que tenemos dos transformadores de 2500 kVA. El primero pesa 6,5 toneladas y tiene pérdidas en vacío de 5,8 kW. El segundo pesa 7,5 toneladas y su P0 es de 5,1 kW. La diferencia de 0,7 kW supone un ahorro de 6130 kWh anuales. Con un precio medio europeo de 0,12 €/kWh, esto equivale a unos 735 € al año. En 25 años son aproximadamente 18 375 €.
La pregunta es: ¿superarán los costes adicionales de transporte y cimentación del transformador más pesado estos ahorros? A menudo no – pero hay que calcularlo.
Cuándo gana el ligero sobre el pesado
Si la inversión requiere montaje en un lugar de difícil acceso, donde el transporte y la grúa suponen un coste enorme, un transformador más ligero puede ser más ventajoso pese a mayores pérdidas. Especialmente en subestaciones prefabricadas, donde cuentan la movilidad y el espacio limitado, el peso es un factor real.
Más pesado no siempre significa mejor. En lugar de evaluar por toneladas, hay que evaluar por el balance del coste total de propiedad (CAPEX más OPEX). Entonces queda claro que a veces conviene añadir 100 kg de chapa y otras veces optimizar la logística y las cimentaciones.
Cómo leer la ficha técnica del transformador y las ofertas del fabricante
“≤30 kW” frente a “exactamente 28,7 kW”
A primera vista, ambas notaciones parecen correctas. El problema es que el símbolo “≤” da al fabricante un amplio margen – en la práctica, el transformador puede tener pérdidas en vacío de 19 o de 29,9 kW. En ambos casos cumple la norma, pero la diferencia en los costes de operación asciende a decenas de miles de euros. Por eso siempre hay que exigir un valor concreto con decimales. No es un capricho – es una práctica estándar de ingeniería.
Informes de ensayos tipo IEC
La ficha técnica es una cosa, pero un informe de ensayos de tipo conforme a IEC 60076 es otra. El informe muestra los valores reales medidos de las pérdidas, no solo las declaraciones del fabricante. En licitaciones y recepciones técnicas, merece la pena solicitar estos documentos. Es parecido a exigir pruebas de consumo certificadas a un fabricante de automóviles – solo así se tiene la certeza de que los datos son reales.
Trampas lingüísticas y de marketing
En las ofertas encontrarás expresiones como “núcleo optimizado”, “diseño innovador” o “construcción de bajo consumo”. Suenan bien, pero mientras no haya una cifra concreta de P0, no dejan de ser marketing. Mira siempre la tabla de pérdidas, no los adjetivos.
Cómo comparar ofertas paso a paso
Selecciona transformadores con la misma potencia nominal y tensiones.
Coloca los valores de P0 y Pk en una tabla con precisión al vatio.
Multiplica las diferencias por 8760 horas al año y la tarifa eléctrica.
Proyecta el resultado a 25–30 años de operación.
Compara el total con la diferencia de precio de compra entre transformadores.
Este sencillo algoritmo demuestra que “más caro al inicio” muy a menudo significa “más barato en todo el ciclo de vida”.
El mito del transformador más pesado – ¿siempre más pesado significa mejor?
Más hierro = menos pérdidas?
En muchas conversaciones técnicas circula el mito de que cuanto más pesado es el transformador, mejor es. Hay algo de verdad en ello. Un núcleo más grande y con más chapas permite reducir la densidad de flujo y las pérdidas en vacío. Pero un transformador más pesado también implica mayores costes de transporte, cimentación e instalación.
Ejemplo comparativo
Supongamos que tenemos dos transformadores de 2500 kVA. El primero pesa 6,5 toneladas y tiene pérdidas en vacío de 5,8 kW. El segundo pesa 7,5 toneladas y su P0 es de 5,1 kW. La diferencia de 0,7 kW supone un ahorro de 6130 kWh anuales. Con un precio medio europeo de 0,12 €/kWh, esto equivale a unos 735 € al año. En 25 años son aproximadamente 18 375 €.
La pregunta es: ¿superarán los costes adicionales de transporte y cimentación del transformador más pesado estos ahorros? A menudo no – pero hay que calcularlo.
Cuándo gana el ligero sobre el pesado
Si la inversión requiere montaje en un lugar de difícil acceso, donde el transporte y la grúa suponen un coste enorme, un transformador más ligero puede ser más ventajoso pese a mayores pérdidas. Especialmente en subestaciones prefabricadas, donde cuentan la movilidad y el espacio limitado, el peso es un factor real.
Más pesado no siempre significa mejor. En lugar de evaluar por toneladas, hay que evaluar por el balance del coste total de propiedad (CAPEX más OPEX). Entonces queda claro que a veces conviene añadir 100 kg de chapa y otras veces optimizar la logística y las cimentaciones.
Las pérdidas en vacío no son un detalle, sino una decisión estratégica
Las pérdidas en vacío de los transformadores no son “un simple número en la ficha técnica”. Son un coste fijo que opera día y noche, independientemente de la carga. Las normas Tier 2 han exigido mayor transparencia, pero solo un enfoque consciente por parte del inversor, del proyectista y del gestor de activos convierte esos números en ahorros reales.
Hemos demostrado que solo 1 kW de pérdidas en vacío equivale a casi 9 MWh al año.
En una perspectiva de 25 años, esto significa cientos de miles en divisa que pueden quedarse en el presupuesto o desaparecer silenciosamente en las facturas eléctricas. También analizamos el papel de los condensadores. No son una herramienta para reducir P0, sino un elemento clave en la compensación de potencia reactiva y en la estabilización de toda la instalación.
Unas baterías de condensadores bien diseñadas reducen las pérdidas en carga, ayudan a evitar sanciones del operador de red y mejoran el rendimiento económico del transformador.
Para el inversor, la lección clave es sencilla: hay que mirar el coste total de propiedad (TCO), no solo el precio de compra.
Las fichas técnicas deben leerse con ojo crítico, hay que exigir informes de ensayos IEC y traducir los vatios a dinero. El peso, el precio o el tamaño del transformador son solo una parte del rompecabezas. Solo al sumar todos los elementos se obtiene la imagen real.
Nuestro enfoque
En Energeks llevamos años diseñando y suministrando transformadores de media tensión, subestaciones prefabricadas y celdas de media tensión. En nuestra oferta encontrará transformadores de media tensión Tier 2 tanto sumergidos en aceite como en versión seca, todos diseñados para optimizar las pérdidas en vacío y en carga a lo largo de todo el ciclo de vida. Apoyamos a nuestros socios en cada etapa del proyecto – desde el concepto, pasando por la selección del transformador, hasta la puesta en marcha y el servicio.
Si busca un socio que no solo entregue un transformador, sino que también le ayude a calcular y optimizar los costes en una perspectiva de décadas – le invitamos a conversar.
Únase también a la comunidad Energeks de entusiastas y profesionales de la energía en LinkedIn
Fuentes:
EUR-Lex. Commission Regulation EU No 548/2014/ Loss Tables Tier 1 i Tier 2.
IEC 60076. Definitions of no-load loss measurement and test principles.
Schneider Electric. Transformer reactive power compensation and the role of capacitors.
El descargador de chispa en un transformador de media tensión – un guardián que a veces parece culpable
Imagine que entra en una subestación prefabricada de transformadores en una mañana brumosa y húmeda. El aire es denso y, de fondo, se oye el suave zumbido de un ventilador. Abre la puerta del compartimento de media tensión y sus ojos se fijan de inmediato en un elemento: el descargador de chispa.
Presenta vetas oscuras, marcas de quemadura y un color desigual en los electrodos. Si antes solo había visto equipos nuevos, podría pensar enseguida: “Tenemos una avería”.
Sin embargo, la historia puede ser justo la contraria.
Estas marcas no tienen por qué indicar un fallo. Muy a menudo son la prueba de que el descargador ha actuado y ha protegido el transformador frente a una peligrosa sobretensión.
Del mismo modo que un cinturón de seguridad muestra signos de tensión tras una colisión, un descargador, después de actuar, muestra las huellas del arco eléctrico que salvó el aislamiento de los devanados.
¿Por qué hablamos de esto?
En Energeks trabajamos con transformadores de media tensión en entornos muy diversos, desde plantas de producción hasta instalaciones municipales.
Muchos operadores e inversores nos preguntan: “¿Es normal que el descargador parezca quemado?”. A menudo la respuesta es: sí, es normal e incluso deseable, siempre que las marcas estén dentro de los límites permitidos por el fabricante.
Nuestro objetivo es sencillo:
explicar qué es un descargador de chispa, cómo funciona, cuándo requiere intervención y cómo mantenerlo para que la instalación esté protegida al más alto nivel.
En este material encontrará:
Qué es exactamente un descargador y qué funciones cumple.
Cómo se desarrolla el proceso de actuación: desde la aparición de la sobretensión hasta la derivación de la energía.
Por qué aparecen marcas en el descargador y qué significan.
Diferencias entre un descargador de chispa y un pararrayos.
Criterios para distinguir señales de funcionamiento normal de daños reales.
Procedimientos de inspección y mantenimiento.
Influencia de las condiciones ambientales en el estado del descargador.
Cuándo es necesario sustituirlo.
Importancia de la formación de los operadores.
Perspectivas de futuro para la protección contra sobretensiones.
Tiempo de lectura estimado: aprox. 15 minutos
1. Qué es un descargador de chispa en un transformador de media tensión
El descargador de chispa en un transformador de media tensión es un elemento de protección contra sobretensiones que actúa como una válvula de seguridad para el sistema eléctrico.
Su construcción se basa en dos o más electrodos separados por un espacio de aire o un relleno de gas.
Principio de funcionamiento:
En condiciones normales, la tensión de servicio es inferior a la tensión de ruptura del aire en el hueco, por lo que el descargador no conduce.
Cuando en la red se produce un aumento repentino de tensión (por ejemplo, debido a una descarga atmosférica, maniobras de conmutación o fallos en las líneas), la tensión entre electrodos supera el valor crítico, la llamada tensión de encendido.
Se genera un arco eléctrico que conduce la energía a tierra, protegiendo el aislamiento de los devanados del transformador.
Normas: De acuerdo con la PN-EN 60099 e IEC 60099, los parámetros del descargador deben seleccionarse de manera que la tensión de encendido sea superior a la tensión de servicio de la red, pero inferior a la resistencia dieléctrica del aislamiento del transformador.
Chisportero de laboratorio con electrodos planos/CC: Wikimedia Commons
2. Cómo actúa un descargador de chispa – desde la aparición de la sobretensión hasta la disipación de energía
El funcionamiento de un descargador de chispa en un transformador de media tensión es un fenómeno extremadamente rápido que ocurre en microsegundos, pero que determina la seguridad del equipo e incluso de toda la subestación. Vale la pena seguirlo paso a paso para entender lo que realmente sucede en ese pequeño espacio entre los electrodos.
2.1. Aparición de la sobretensión
En condiciones normales, la tensión de servicio de la red es estable y se mantiene muy por debajo de la tensión de encendido del descargador.
La sobretensión aparece cuando se produce un aumento repentino de la tensión, que puede deberse a:
Una descarga atmosférica (un impulso de rayo puede tener un frente de onda de 1,2 μs y una amplitud de cientos de kV).
Maniobras de conmutación en la red (conexión o desconexión de grandes cargas, seccionamiento de líneas).
Cortocircuitos en otros puntos de la red (picos de tensión de retorno).
Fenómenos de ferroresonancia en sistemas con elementos capacitivos e inductivos.
Cuando la tensión entre los terminales del descargador aumenta y se acerca al valor crítico, comienza el proceso de iniciación.
2.2. Iniciación de la descarga – ionización del medio
El medio entre los electrodos (generalmente aire o gas inerte en modelos cerrados) actúa como aislante.
Sin embargo, al superar la llamada tensión de ruptura, de acuerdo con la ley de Paschen, las moléculas de gas comienzan a ionizarse.
Los electrones aceleran bajo el campo eléctrico y, al colisionar con átomos, liberan más electrones, creando una avalancha electrónica.
En este momento, la resistencia de la brecha desciende bruscamente. Desde que se supera la tensión de encendido hasta que se produce la ruptura total, transcurren desde unas decenas de nanosegundos hasta unos pocos microsegundos.
2.3. Ruptura y formación del arco eléctrico
Cuando la avalancha de iones y electrones forma un camino conductor, se produce la ruptura de la brecha: entre los electrodos aparece un arco eléctrico.
La temperatura en el canal del arco alcanza rápidamente entre 5000 y 6000 °C.
En este estado, la corriente de sobretensión busca el camino de menor impedancia hacia la puesta a tierra. Los valores de corriente pueden ser:
Para impulsos de rayo: decenas de kiloamperios (por ejemplo, forma de onda 8/20 μs según la norma).
Para sobretensiones de maniobra: desde varios cientos de amperios hasta algunos kA.
2.4. Conducción de la energía a tierra
El arco eléctrico en el descargador actúa como un canal de transporte que conduce la energía de la sobretensión desde el circuito de media tensión hacia el sistema de puesta a tierra.
La calidad y resistencia de esta puesta a tierra son fundamentales: una resistencia alta puede provocar tensiones de paso y de contacto peligrosas en el entorno de la subestación.
En instalaciones profesionales para subestaciones de MT se recomiendan resistencias de puesta a tierra no superiores a 2–4 Ω, de acuerdo con las normas PN-HD 60364 y PN-EN 50522.
2.5. Extinción del arco y retorno al estado de reposo
Tras disipar la energía sobrante, la tensión en el circuito desciende por debajo del valor de mantenimiento del arco.
El canal de plasma comienza a desionizarse: los iones y electrones se recombinan, la temperatura disminuye y la brecha entre electrodos recupera su función aislante.
El tiempo de extinción depende de factores como:
Diseño del descargador (abierto, cerrado, tubular).
Presión y composición del medio.
Velocidad de enfriamiento.
2.6. Huellas de actuación – las “cicatrices” de la protección
Después del proceso, en la superficie de los electrodos quedan visibles los efectos del arco:
Quemaduras puntuales en la zona de iniciación.
Micro-desgastes del material.
Depósitos de óxidos metálicos y carbono.
Estas marcas a menudo se confunden con signos de avería, pero en la mayoría de los casos son prueba de una actuación efectiva de la protección.
3. Por qué aparecen marcas en el descargador y qué significan
Las marcas en un descargador de chispa suelen generar debate durante las inspecciones de subestaciones. Para un ojo inexperto, pueden parecer signo de desgaste o fallo. Sin embargo, en muchos casos son normales e incluso deseables: indican que el dispositivo cumplió su función y protegió el transformador contra una sobretensión.
3.1. Origen de las marcas
Para entender por qué el descargador presenta “cicatrices”, hay que repasar el proceso físico que ocurre al actuar.
Durante una sobretensión, se produce la ruptura dieléctrica del medio entre electrodos (aire o gas de relleno). Aparece un arco eléctrico cuya temperatura puede alcanzar 5000–6000 °C.
Estas temperaturas provocan:
Evaporación microscópica del material de los electrodos – los átomos de metal pasan a fase gaseosa y, al enfriarse, se condensan sobre superficies cercanas formando un depósito oscuro.
Oxidación del metal – en presencia de oxígeno y calor se generan óxidos de color oscuro.
Pirólisis de partículas orgánicas (si hay materiales aislantes cerca), generando depósitos de carbono.
3.2. Tipos de marcas
Las huellas en un descargador pueden adoptar distintas formas y ofrecen información útil sobre su historial de funcionamiento:
a) Quemaduras puntuales – pequeñas manchas oscuras en puntos de iniciación del arco; pueden aparecer incluso tras una sola actuación.
b) Decoloraciones extensas – surgen cuando el descargador ha actuado varias veces en poco tiempo, cambiando el color de la superficie por los ciclos repetidos de calentamiento y enfriamiento.
c) Depósitos carbonosos o metálicos – procedentes del material de los electrodos o contaminantes del aire; en zonas industriales o costeras pueden ser más intensos por la sal o el polvo.
d) Opacidad de la superficie – resultado de la explotación prolongada, con múltiples micro-erosiones que alteran la textura del metal.
3.3. Interpretación de las marcas
No toda marca es una señal de alarma. Es clave diferenciar entre efectos de trabajo normal y signos de desgaste crítico:
Marcas de funcionamiento – prueba de que el descargador ha actuado; incluyen pequeñas quemaduras, decoloraciones o una fina capa de depósito fácil de limpiar.
Marcas de desgaste crítico – grietas en la carcasa cerámica o polimérica, pérdidas profundas en los electrodos, depósitos conductores persistentes que reducen la distancia de aislamiento y pueden provocar descargas no deseadas a tensión de servicio.
Analogía práctica: igual que las pastillas de freno muestran desgaste superficial sin necesidad de cambio inmediato, un descargador puede presentar decoloraciones y quemaduras leves sin estar averiado. Solo se sustituye cuando hay daño estructural o pérdida de capacidad protectora.
3.4. Influencia del entorno en el aspecto de las marcas
Alta humedad – favorece depósitos más uniformes y oscuros.
Aire salino – en zonas costeras los depósitos son más gruesos y conductores.
Polvo industrial – produce depósitos grises o marrones, a veces más difíciles de limpiar.
3.5. Por qué es clave saber interpretarlas
Una interpretación errónea puede llevar a:
Sustituciones innecesarias, con costes y paradas evitables.
No sustituir un elemento dañado, dejando expuesto el transformador ante la próxima sobretensión.
Se recomienda documentar siempre el estado del descargador durante las inspecciones (fotografías, mediciones) y comparar con los límites definidos por el fabricante.
4. Diferencias entre el descargador de chispa y el pararrayos
En el sector eléctrico, estos dos términos a menudo se utilizan indistintamente, lo que puede generar confusión durante las inspecciones, la compra de repuestos o las conversaciones con los inversores.
Aunque el descargador de chispa y el pararrayos están relacionados funcionalmente —ambos sirven para proteger los equipos contra sobretensiones— su papel, construcción y alcance de funcionamiento son diferentes.
Descargador de chispa: un componente, no un dispositivo completo
Es un único elemento de protección contra sobretensiones, compuesto por dos o más electrodos separados por un espacio de aire o un gas.
En condiciones normales no conduce corriente.
Cuando la tensión supera el nivel de disparo, se produce una chispa que conduce la energía a tierra.
Por sí solo, no puede ofrecer una protección completa contra todos los tipos de sobretensiones, ya que actúa solo cuando se excede el umbral de tensión de disparo. En transformadores de media tensión se encuentra sobre todo como elemento adicional o en instalaciones más antiguas.
Pararrayos: un dispositivo completo de protección contra sobretensiones
El pararrayos (surge arrester) es un equipo completo que puede incluir un descargador de chispa, pero que también puede basarse en otras tecnologías, principalmente en varistores de óxido metálico (MOV).
Tipos:
Pararrayos con chispa: más antiguos, donde el descargador es el elemento principal de disparo, con resistencias adicionales para controlar la corriente y extinguir el arco.
Pararrayos sin chispa: modernos, basados en varistores de óxido de zinc, con una resistencia muy no lineal que disminuye bruscamente al presentarse la sobretensión.
Por qué aún se ven descargadores de chispa en estaciones de MT
Se encuentran en estaciones prefabricadas de los años 80 y 90, en sistemas modernizados por etapas o en instalaciones con presupuesto limitado, donde una protección básica es mejor que ninguna.
Trabajo conjunto
En algunos sistemas, ambos funcionan en conjunto:
El pararrayos reacciona ante sobretensiones menores y frecuentes.
El descargador de chispa actúa como protección de último recurso frente a sobretensiones muy altas, como un rayo cercano.
En resumen: el descargador es como el detonador, y el pararrayos, el sistema completo.
5. Criterios para diferenciar señales normales de funcionamiento y daños reales
Durante la inspección de una estación prefabricada, muchas personas ven marcas oscuras o depósitos en el descargador de chispa y suponen que está dañado. Una evaluación correcta debe basarse no solo en la apariencia, sino también en parámetros geométricos, estado de materiales e historial de uso.
Análisis visual
Normales: pequeñas quemaduras puntuales, ligeras decoloraciones, capa fina de polvo fácilmente limpiable.
Daño: grietas en la carcasa, deformaciones, fusiones profundas.
Distancia entre electrodos
Cada modelo tiene una separación nominal definida. Cambios excesivos por erosión o daños alteran el voltaje de disparo.
Estado de superficies aislantes
Aceptable: ligera suciedad sin grietas.
Daño: fisuras completas, rastros de perforación superficial.
Tipo de depósitos
Seguros: capa fina, seca y no conductora.
Riesgosos: depósitos gruesos y conductores que favorecen corrientes de fuga.
Historial de funcionamiento
Contadores de operaciones o comparaciones fotográficas ayudan a estimar la vida útil restante.
Medición de resistencia de aislamiento
Valores altos indican buen estado; valores bajos, presencia de depósitos conductores o microfisuras.
Criterios normativos
Según PN-EN 60099 e IEC 60099, un elemento se considera defectuoso si no cumple el voltaje de disparo, presenta daños mecánicos graves o una caída persistente de propiedades aislantes.
Regla práctica Energeks:
Si la marca se puede limpiar y el elemento mantiene sus parámetros, es un efecto normal de uso. Si la marca es permanente y los parámetros caen fuera de norma, es hora de reemplazarlo.
Procedimientos de inspección y mantenimiento del descargador de chispa en transformadores de MT
La inspección periódica y el mantenimiento correcto de los descargadores de chispa en las subestaciones de media tensión son una de las formas más sencillas y eficaces de prolongar la vida útil del transformador y garantizar la continuidad del suministro eléctrico. La falta de cuidados en este aspecto puede provocar no solo averías costosas, sino también riesgos para la seguridad del personal.
Recomendamos implantar un procedimiento de inspección estructurado.
1. Preparación para la inspección – la seguridad ante todo
Antes de iniciar cualquier trabajo en el descargador de chispa, se debe:
Desconectar la alimentación de la estación siguiendo los procedimientos internos.
Confirmar la ausencia de tensión con un detector homologado.
Poner a tierra y en cortocircuito los circuitos de MT si así lo requieren los procedimientos del operador de red.
Asegurarse de que el trabajador dispone de equipos de protección individual (guantes electroaislantes, gafas de seguridad, casco, ropa ignífuga).
2. Inspección visual – primera etapa del diagnóstico
Comprobar el estado de los electrodos en busca de decoloraciones, quemaduras y deformaciones.
Evaluar la superficie del aislador (cerámica o polímero) buscando grietas, fisuras o trazas de perforación superficial.
Analizar los depósitos: determinar si son secos y fáciles de eliminar o compactos y potencialmente conductores.
Consejo Energeks: usar una linterna de inspección de haz estrecho para detectar microfisuras y irregularidades superficiales.
3. Medición de la distancia entre electrodos
Realizarla con calibre o galgas.
Comparar el resultado con el valor indicado en la documentación técnica (DTR).
Si la distancia es inferior al valor nominal en más de 0,3 mm, es señal de que se requiere limpieza o sustitución.
Una distancia excesiva (por desplazamiento mecánico) puede impedir la actuación en el tiempo requerido.
4. Limpieza
Solo realizarla cuando el descargador esté seco y desconectado de tensión.
Usar cepillo antiestático seco y suave o paño de microfibra.
Para depósitos más persistentes, se permite usar alcohol isopropílico (IPA) aplicado en el paño, nunca directamente sobre el descargador.
Tras la limpieza, el elemento debe estar completamente seco antes de reconectar la tensión.
5. Documentación fotográfica
Tomar fotos desde tres ángulos: frontal, lateral y detalle del electrodo.
Indicar fecha, número de la estación y número de celda.
Comparar con fotos anteriores para evaluar el ritmo de degradación.
Importancia: la historia visual del elemento permite prever el momento de sustitución antes de que ocurra una avería.
6. Medición de parámetros eléctricos (opcional)
En descargadores sensibles a depósitos, se puede medir la resistencia de aislamiento:
Instrumento ajustado a tensión de prueba de 500 V CC.
Más de 100 MΩ: estado muy bueno.
Menos de 50 MΩ: requiere limpieza adicional o sustitución.
7. Criterios de sustitución
Se debe reemplazar el descargador de chispa si:
Presenta grietas o daños mecánicos.
La distancia entre electrodos difiere del valor nominal y no puede corregirse.
Tras la limpieza, persisten depósitos conductores.
Los parámetros de aislamiento han caído por debajo de los valores admisibles.
8. Calendario de inspecciones
Estaciones en ambiente normal: inspección cada 12 meses.
Ambientes con alta polución o salinidad: cada 6 meses.
Estaciones críticas para la continuidad del suministro: inspecciones adicionales tras cada tormenta o fallo en la red.
9. Buenas prácticas
Mantener un registro de inspecciones con observaciones, trabajos realizados y mediciones.
Usar repuestos originales conforme a la DTR.
Formar al personal en la interpretación de señales de funcionamiento para distinguirlas de fallos.
7. Influencia de las condiciones ambientales en el estado del descargador de chispa
La eficacia del descargador de chispa depende no solo de su calidad de fabricación o instalación correcta, sino también del entorno en el que opera. Una subestación prefabricada puede encontrarse en el centro de una ciudad, junto a una planta industrial, en un puerto marítimo o cerca de una mina a cielo abierto. Cada entorno plantea retos diferentes.
Humedad y condensación
Mecanismo: La alta humedad, combinada con bajas temperaturas, provoca condensación de agua sobre aisladores y electrodos. El agua, con sales o impurezas disueltas, es conductora y puede reducir la tensión de disparo.
Efectos: actuaciones prematuras, formación de depósitos minerales, corrosión acelerada de electrodos.
Recomendaciones: inspecciones en periodos de variaciones térmicas, ventilación adecuada, uso de recubrimientos hidrófobos.
Aire salino (zonas costeras)
Mecanismo: partículas microscópicas de sal transportadas por el viento marino se depositan sobre superficies. La sal es higroscópica y forma una película conductora al absorber humedad.
Efectos: reducción de la tensión de disparo, aumento de corrientes de fuga, depósitos persistentes difíciles de limpiar.
Recomendaciones: limpieza al menos el doble de frecuente que en zonas interiores, uso de protecciones, enjuague con agua desmineralizada y secado.
Polvo industrial
Mecanismo: partículas procedentes de procesos industriales (cementeras, siderurgia, térmicas) se depositan sobre los componentes. Muchas son conductoras o semiconductoras.
Efectos: mayor frecuencia de actuaciones, riesgo de perforaciones superficiales, desgaste acelerado de electrodos por abrasión.
Recomendaciones: filtros en ventilación, limpieza cada 6 meses o más frecuente, inspección de aisladores para detectar microdaños.
Entornos agrícolas y polvo orgánico
Mecanismo: cerca de plantas de procesado agrícola, secaderos o granjas, el aire contiene partículas orgánicas que pueden incluir grasas o azúcares, creando capas pegajosas que atrapan polvo.
Efectos: formación de capas persistentes, conductividad localizada con humedad, ensuciamiento rápido.
Recomendaciones: limpieza química con agentes desengrasantes suaves, inspecciones en épocas de actividad agrícola intensa.
Temperaturas extremas
Mecanismo: altas temperaturas provocan dilatación de elementos, alterando mínimamente la distancia entre electrodos; bajas temperaturas favorecen condensación y ralentizan la evaporación de humedad.
Efectos: en climas cálidos, envejecimiento acelerado de recubrimientos; en climas fríos, mayor riesgo de reducción temporal de la tensión de disparo.
Recomendaciones: adaptar el calendario de inspecciones a las estaciones, usar materiales resistentes a rayos UV y variaciones térmicas.
Por qué es necesario considerar el entorno en el calendario de mantenimiento?
No existe un intervalo universal para todas las estaciones: las condiciones locales pueden reducirlo incluso a la mitad. Recomendamos:
Establecer el calendario tras analizar la ubicación, el historial de actuaciones del descargador y las mediciones de resistencia de puesta a tierra.
8. Cuándo se debe sustituir el descargador de chispas
El descargador de chispas en un transformador de media tensión es un componente que puede funcionar correctamente durante muchos años, siempre que esté correctamente dimensionado, instalado y mantenido. Sin embargo, como cualquier elemento electroenergético, está sujeto a un proceso de envejecimiento y desgaste. En algún momento, sus parámetros dejan de estar dentro de los límites especificados por el fabricante y su uso continuado pasa a ser un riesgo para la seguridad de toda la instalación.
Principales motivos de sustitución
a) Daños mecánicos
Grietas en la carcasa cerámica o polimérica.
Roturas o deformaciones de los electrodos.
Aflojamiento de los elementos de fijación.
Estos daños pueden provocar descargas eléctricas no controladas o la pérdida de estabilidad mecánica del descargador.
b) Pérdida de parámetros geométricos
Variación de la distancia entre electrodos fuera de la tolerancia indicada en la DTR (a menudo ±0,3 mm).
Esto provoca un cambio en la tensión de encendido: una distancia demasiado pequeña reduce la tensión y provoca actuaciones prematuras; una distancia demasiado grande aumenta el riesgo de que no reaccione ante una sobretensión.
c) Desgaste excesivo del material de los electrodos
Pérdida visible de material, bordes afilados sustituidos por picaduras.
Esto indica múltiples actuaciones y erosión de la superficie.
d) Depósitos conductores permanentes
Residuos de polvo industrial, sal o productos de corrosión que, incluso después de la limpieza, siguen reduciendo la resistencia entre electrodos.
Especialmente peligrosos en ambientes húmedos, ya que pueden crear un camino conductor incluso a tensión nominal.
e) Pérdida de propiedades aislantes
La medición de la resistencia de aislamiento muestra una caída por debajo de los valores recomendados (por ejemplo, <50 MΩ).
Puede deberse a microfisuras en el aislador o a contaminaciones permanentes en la estructura del material.
Criterios normativos de sustitución
Según las directrices de la PN-EN 60099 y la documentación de los fabricantes, el descargador de chispas debe sustituirse si:
En las pruebas de control, la tensión de encendido difiere en más de ±10 % del valor nominal.
Se ha registrado un número de actuaciones superior al límite indicado en la DTR.
Los daños mecánicos afectan a la seguridad de funcionamiento.
Los parámetros de aislamiento han caído por debajo de los niveles permitidos.
Importancia del historial de explotación
Dos descargadores que parecen similares pueden estar en estados técnicos muy distintos. Por eso es esencial llevar un registro de inspecciones en el que se anoten:
Fechas de revisión.
Número de actuaciones (si se dispone de contador).
Resultados de mediciones de distancia y resistencia de aislamiento.
Fotografías comparativas.
Este registro permite prever el momento de sustitución en función del ritmo de desgaste.
Aspecto económico
El coste de sustituir un descargador es incomparablemente menor que el de reparar o sustituir un transformador dañado por la ausencia de protección contra sobretensiones.
Es preferible sustituir el elemento de forma preventiva que arriesgarse a una avería cuyo coste será mucho mayor.
Momento recomendado para la sustitución en la práctica
Inmediato: en caso de daños mecánicos, grietas visibles o depósitos conductores permanentes.
En la próxima parada programada: si la distancia de los electrodos o la resistencia de aislamiento están cerca de los valores límite.
De forma preventiva cada pocos años: en entornos con alto riesgo de sobretensiones y fuerte contaminación, incluso si el descargador parece estar en buen estado.
9. Importancia de la formación de los operadores – una inversión en personas que se amortiza
Quien haya estado alguna vez dentro de una subestación prefabricada durante una revisión sabe que el trabajo de un operador o técnico de mantenimiento no es una labor de oficina. A veces significa entrar en un espacio reducido, con calor, frío o tras una tormenta, linterna en mano y plena concentración en detalles invisibles para un ojo inexperto.
Por eso, en Energeks no vemos la formación de operadores como un “gasto en cursos”, sino como una inversión estratégica en la seguridad, fiabilidad y tranquilidad operativa de toda la instalación.
1. Por qué el conocimiento importa
El conocimiento es una herramienta que permite:
Distinguir una marca de funcionamiento normal de un descargador de una señal de avería.
Decidir sobre la limpieza o sustitución sin paradas innecesarias.
Llevar una documentación fiable del estado de los equipos.
Un operador que entiende cómo y por qué el descargador se ve de una determinada manera, actúa con seguridad y eficacia, sin adivinanzas ni excesiva precaución que ralentice el trabajo.
2. Efecto en cadena de una buena formación
Un equipo de mantenimiento bien formado:
Detecta más rápido los riesgos reales.
Evita sustituciones costosas “por si acaso”.
Mantiene los equipos en pleno rendimiento durante muchos años.
Es como en un buen taller mecánico: un técnico que conoce la marca sabe cuándo un ruido es funcionamiento normal y cuándo es señal de avería, evitando reparaciones innecesarias.
3. Respeto por las personas que trabajan
No existe protección contra sobretensiones sin quienes la revisan a diario. El mejor diseño y el transformador más caro no estarán seguros si el personal no tiene las competencias, el tiempo y las herramientas para cuidarlos.
Las personas son la primera línea de defensa. El descargador, la segunda.
Valoramos el esfuerzo diario de los operadores y técnicos, porque sabemos que su vigilancia y experiencia a menudo evitan problemas antes de que aparezcan.
4. Valor de la formación para el inversor
Desde la perspectiva del propietario o inversor, la formación del equipo significa:
Menor riesgo de averías y paradas.
Menores costes de explotación a largo plazo.
Mayor seguridad de que la infraestructura funciona conforme a las normas y recomendaciones de los fabricantes.
5. Nuestro enfoque
En las formaciones tratamos de combinar teoría y práctica, mostrar componentes en diferentes estados, explicar fenómenos de forma accesible y responder a todas las preguntas, por simples que parezcan.
Para nosotros, la formación no es una conferencia, sino una conversación, un intercambio de experiencias y una construcción conjunta de competencias que luego se traducen en valor real en el trabajo diario.
10. El futuro de la protección contra sobretensiones – tecnología y personas en el mismo equipo
La protección contra sobretensiones, de la cual el descargador de chispas es parte, es una tecnología que combina la precisión de la ingeniería con la vigilancia humana. Evoluciona junto con las redes eléctricas, respondiendo a los desafíos de las nuevas fuentes renovables, a la operación en entornos cada vez más variables y a la necesidad de garantizar la continuidad del suministro en un mundo que no tolera interrupciones.
En las subestaciones modernas de media tensión, los descargadores de chispas trabajarán cada vez más en sistemas híbridos con varistores MOV, en sistemas que monitorizan el número y los parámetros de las actuaciones, y en carcasas resistentes a la salinidad, la humedad y el polvo industrial.
Si en este momento estás diseñando una nueva subestación transformadora, planificando la modernización de una red o preparándote para una auditoría de conformidad, estamos aquí para ayudarte. Visita nuestra zona de contacto si necesitas apoyo en la selección, el mantenimiento o la documentación de los sistemas de protección contra sobretensiones.
Te ayudamos a seleccionar, probar, verificar y preparar la documentación para que tus equipos funcionen sin interrupciones – hoy, dentro de 5 años y en condiciones aún no previstas.
Consulta nuestra oferta de transformadores de media tensión – encontrarás modelos conformes a la norma PN-EN 60076, disponibles de inmediato, con un conjunto completo de pruebas rutinarias y la opción de ensayos especiales.
Te invitamos a unirte a la comunidad de Energeks en LinkedIn. Compartimos conocimientos no para brillar, sino para que la red funcione con seguridad.
Gracias por leer este texto hasta el final.
Esperamos que no solo haya sido una fuente de conocimiento, sino también una inspiración para formular preguntas más precisas, ya que estas son el combustible de toda innovación.
Fuentes:
IEEE Xplore – “Spark Gap Devices for Surge Protection”
CIGRÉ Technical Brochure No. 549 – “Surge Arresters and Spark Gap Technologies”
IEC 60099-4: Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems –
