A veces, las cosas más interesantes en el sector energético son sorprendentemente pequeñas.
Estás junto a un transformador de media tensión, miras un pasatapas de porcelana y ves su terminal metálica.
En una fase, un agujero.
En otra, dos.
Alguien pregunta: ¿es un error? ¿Falta algo?
No. Es una decisión de diseño consciente.
En el mundo de los transformadores de MT, estos pequeños detalles no son cosmética.
Son elementos que influyen en la durabilidad de la instalación durante los próximos 30 años de funcionamiento.
En el punto donde el cable se encuentra con el transformador, también se encuentran corrientes enormes, fuerzas electromagnéticas y temperatura.
Y es ahí donde un solo agujero adicional puede marcar una gran diferencia.
Hoy analizaremos uno de los componentes más infravalorados de un transformador de MT:
el terminal del pasatapas y por qué a veces tiene un agujero y a veces dos.
Si diseñas subestaciones transformadoras, trabajas en el montaje de transformadores de MT, instalas granjas fotovoltaicas o simplemente quieres entender más a fondo el sector energético, este artículo te mostrará algo importante.
Entenderás por qué la construcción del terminal del pasatapas no es casualidad.
Sabrás cómo el número de agujeros influye en las corrientes, la temperatura y la durabilidad de la conexión.
Y por qué, en la práctica energética, un agujero adicional puede salvar a un transformador del sobrecalentamiento.
En este texto trataremos:
Cómo funciona y cómo está construido un pasatapas de transformador de MT
Por qué los terminales tienen uno o dos agujeros de montaje
Cómo influye el número de tornillos en la corriente, la temperatura y la resistencia de contacto
Qué exigen los operadores de redes de distribución
Qué errores de montaje provocan con más frecuencia el sobrecalentamiento de las conexiones
Vale la pena leerlo, ¡porque lo único que merece la pena acumular en la vida es conocimiento!
Tiempo de lectura: ~12 minutos
Cómo funciona y cómo está construido un pasatapas de transformador de MT
Antes de pasar a los propios agujeros de montaje, conviene entender el papel del pasatapas.
Un transformador de media tensión trabaja normalmente en el rango de aproximadamente 6 kV a 36 kV. Los devanados se encuentran dentro del depósito lleno de aceite transformador. Este aceite cumple dos funciones: refrigera los devanados y proporciona aislamiento eléctrico.
El problema surge en el punto donde el conductor debe salir del depósito.
La corriente tiene que pasar del interior del transformador al exterior, hacia el cable o la barra. Al mismo tiempo, no se puede permitir una perforación eléctrica a través de la carcasa. La diferencia de potencial es enorme.
Por eso se utilizan pasatapas.
Un pasatapas de transformador es un elemento aislante, generalmente de porcelana o material compuesto, que conduce el conductor a través de la pared del depósito del transformador. En su interior hay un vástago conductor conectado al devanado del transformador.
En el exterior del pasatapas se encuentra el terminal.
Una pieza metálica a la que se conecta el cable o la barra.
Y es precisamente en este terminal donde aparece el tema de uno o dos agujeros.
El terminal del pasatapas, un pequeño elemento con una gran responsabilidad
El terminal del pasatapas es el punto de contacto entre dos mundos.
Por un lado, tenemos el transformador. Un equipo que puede tener una potencia desde unos pocos cientos de kilovoltiamperios hasta varios megavoltiamperios.
Por otro lado, el cable de media tensión o la barra colectora que lleva la energía más allá en la red.
En este único punto fluyen corrientes del orden de cientos de amperios, y a veces de más de mil amperios. Al mismo tiempo, los contactos metálicos deben mantener una resistencia muy baja.
Si la resistencia de contacto aumenta, aunque sea mínimamente, aparece el efecto Joule.
La energía eléctrica comienza a convertirse en calor.
Y el calor, en el sector energético, es el enemigo número uno.
¿Por qué el terminal de un pasatapas de transformador de MT tiene un agujero de montaje?
La construcción más simple y, a la vez, muy común del terminal de un pasatapas de transformador de media tensión posee un solo agujero de montaje.
A primera vista, puede parecer una solución minimalista, pero en realidad es un compromiso consciente entre los requisitos eléctricos, mecánicos y la práctica de montaje.
En este sistema, la terminal del cable se atornilla al terminal del pasatapas con un solo tornillo.
El tornillo presiona el ojal de la terminal contra la superficie plana de la pieza metálica del pasatapas. Así se crea la conexión eléctrica por la que la energía del transformador fluye hacia el cable de media tensión.
Para muchas instalaciones, esta solución es totalmente suficiente y se ha utilizado durante décadas en la energía de distribución.
Para entender por qué, vale la pena observar la escala de las corrientes en el lado de media tensión.
En transformadores de distribución de potencias de varios cientos de kilovoltiamperios, las corrientes en el lado de MT son relativamente pequeñas. Esto se deriva directamente de la relación entre potencia, tensión y corriente.
Por ejemplo, un transformador de 1000 kVA que trabaje en una red de 15 kV genera una corriente de aproximadamente 38 amperios en el lado de media tensión. Incluso con un transformador de 2500 kVA, este valor aumenta solo hasta unos 96 amperios.
Son valores que, desde el punto de vista de la construcción de conexiones eléctricas, son relativamente bajos.
Una conexión atornillada bien ejecutada con un solo tornillo y la superficie de contacto adecuada soporta sin problemas estas corrientes durante muchos años de funcionamiento.
Precisamente por eso, en transformadores de potencias menores, el uso de un terminal con un solo agujero de montaje es una solución plenamente racional.
Un solo tornillo proporciona la presión de contacto adecuada entre las superficies. Si las superficies están limpias y el par de apriete del tornillo es correcto, la resistencia de contacto se mantiene muy baja. Esto significa que en el punto de conexión no aparecen pérdidas de energía significativas ni un calentamiento excesivo.
La conexión también es sencilla de montar. El instalador debe colocar una única terminal de cable y apretar un solo tornillo con el par adecuado. En condiciones de obra o modernización de una subestación transformadora, esto tiene importancia práctica porque reduce el tiempo de montaje y el riesgo de errores.
El terminal con un agujero también tiene ventajas constructivas. Sobre todo, es más compacto. En subestaciones prefabricadas, donde el espacio entre transformadores, celdas y cables suele ser muy limitado, cada centímetro cuenta. Un terminal más pequeño facilita el tendido de cables y el mantenimiento de las distancias de aislamiento requeridas.
La segunda ventaja es una menor masa de todo el conjunto del pasatapas. En transformadores de distribución, que a menudo se instalan en grandes cantidades en la red, cada elemento constructivo se optimiza en función del coste y la simplicidad de producción. Un terminal más sencillo significa menos material y menos operaciones tecnológicas durante su fabricación.
También existe un aspecto de compatibilidad con las terminaciones de cable típicas utilizadas en redes de media tensión. En muchos sistemas de cable, las terminales de ojo estándar están diseñadas precisamente para conexiones con un solo tornillo. Esto agiliza la instalación y no requiere elementos intermedios especiales.
En la práctica energética, el terminal de un agujero es, por tanto, una buena solución en varias situaciones típicas:
Transformador de potencia relativamente baja, donde las corrientes en el lado de MT no son grandes. En estas condiciones, una única conexión atornillada proporciona superficie de contacto y estabilidad mecánica suficientes.
Instalaciones de cable donde el transformador se conecta directamente a un cable de MT terminado con una terminal de cable estándar. El cable es flexible y no genera grandes cargas mecánicas sobre el terminal, por lo que un solo punto de fijación es suficiente.
Subestaciones transformadoras con espacio de montaje limitado. Un terminal compacto facilita el tendido de cables y el mantenimiento de distancias de seguridad entre fases.
Sin embargo, la física y la práctica operativa recuerdan que cada solución tiene sus límites.
Un tornillo significa un solo punto de presión. Esto implica que toda la superficie de contacto se presiona en un único lugar. Si la conexión se ejecuta de forma imprecisa, la superficie de contacto real puede ser menor de lo previsto.
Al aumentar la potencia del transformador, aumentan las corrientes y, con ellas, los requisitos de calidad de la conexión eléctrica.
En un momento dado, un solo tornillo deja de ser la solución óptima.
Entonces aparece la construcción con dos agujeros de montaje, que permite aumentar la estabilidad mecánica y mejorar la distribución de la presión sobre la superficie de contacto.
Y a esa solución le dedicaremos el siguiente apartado.

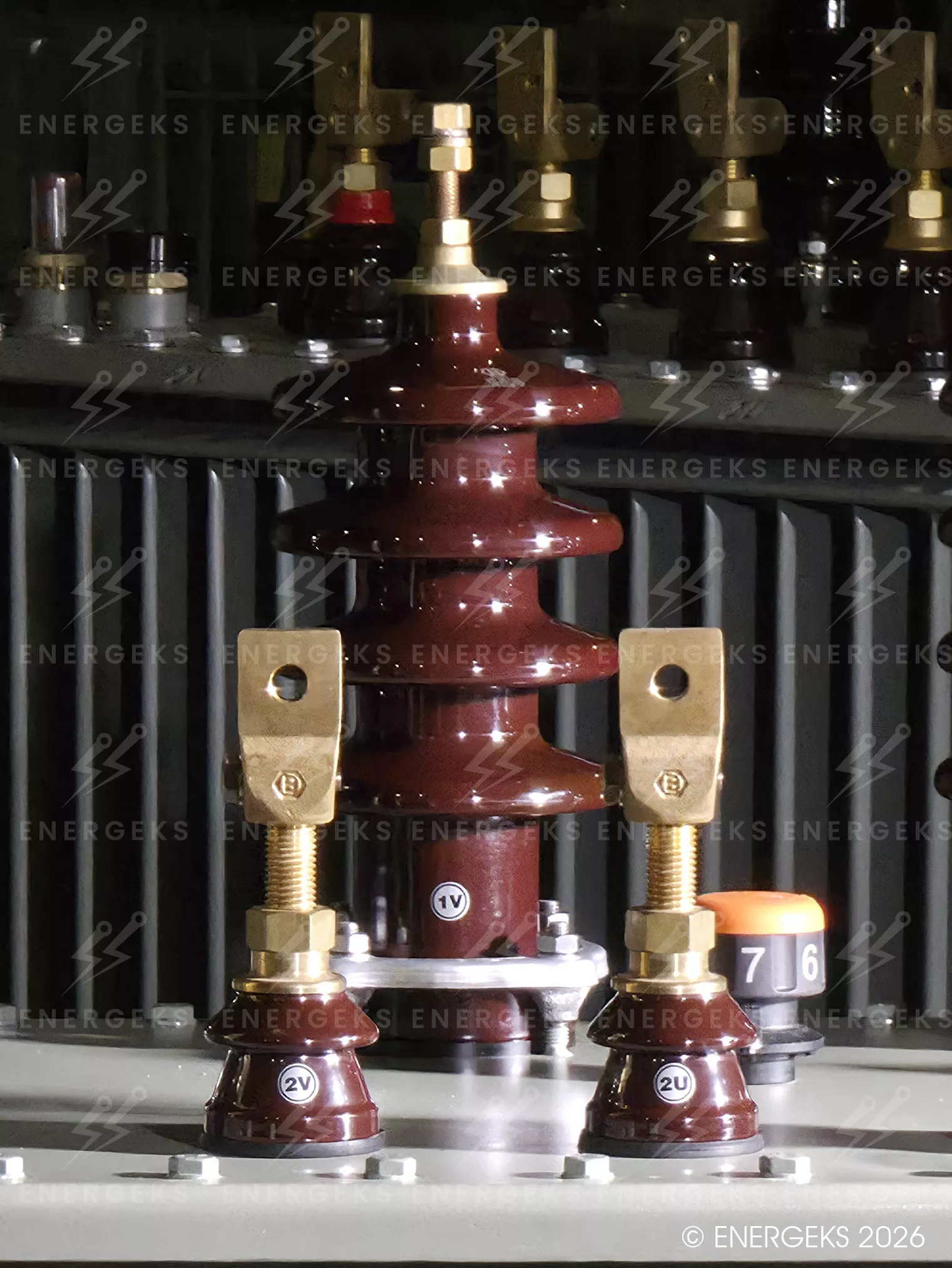

Terminal de pasatapas de transformador de media tensión con un orificio de montaje, utilizado en conexiones de cable estándar en subestaciones transformadoras de MT. La construcción con un solo tornillo permite una conexión rápida y compacta de la terminal del cable al pasatapas del transformador, proporcionando la superficie de contacto adecuada para las corrientes de servicio típicas en transformadores de distribución. Esta solución se utiliza a menudo en transformadores de potencias pequeñas y medianas, en instalaciones de cable y en subestaciones compactas tipo contenedor, donde priman la simplicidad de montaje y el espacio de conexión limitado.
© ENERGEKS 2026
Llega un momento en que un solo tornillo deja de ser la solución óptima.
Entonces aparece la construcción con dos orificios de montaje, que permite aumentar la estabilidad mecánica y mejorar la distribución de la presión sobre la superficie de contacto.
Y a esa solución le dedicaremos el siguiente paso.
¿Por qué un pasatapas de transformador de MT tiene dos orificios de montaje y cuándo es necesario?
El terminal con dos orificios es una construcción que se utiliza allí donde aumentan los requisitos eléctricos y mecánicos de todo el sistema. En transformadores de mayor potencia y en instalaciones industriales, la simple conexión con un tornillo deja de ser la opción óptima.
En este sistema, la terminal del cable o la barra de cobre se atornilla al terminal del pasatapas con dos tornillos.
A simple vista, la diferencia puede parecer pequeña. En realidad, cambia mucho el comportamiento de toda la conexión durante el funcionamiento del transformador a lo largo de los años.
La primera ventaja se refiere a la estabilidad mecánica.
Con un solo orificio, la terminal del cable se presiona en un único punto y puede girar mínimamente alrededor del eje del tornillo. No es un movimiento grande, a menudo son fracciones de milímetro, pero en el sector energético incluso estos pequeños cambios importan. El transformador durante su funcionamiento no es un elemento completamente estático. Se producen vibraciones del núcleo magnético, cambios de temperatura que causan dilatación de los materiales y fuerzas electromagnéticas generadas por las corrientes de cortocircuito.
Si la conexión tiene solo un punto de fijación, la terminal puede, con el tiempo, cambiar ligeramente su posición. Dos orificios de montaje eliminan este problema. La terminal del cable queda bloqueada en dos puntos, lo que prácticamente imposibilita su rotación y estabiliza toda la conexión.
La segunda ventaja está relacionada con la superficie de contacto.
Las conexiones energéticas funcionan mejor cuando la superficie de contacto entre los metales es lo más grande posible. En la práctica, esto significa que los elementos conductores deben estar presionados entre sí con la fuerza adecuada y en la mayor área posible.
Dos tornillos provocan una distribución más uniforme de la presión sobre la superficie de la terminal del cable o de la barra de cobre. Gracias a ello, una mayor parte de la superficie del metal participa en la conducción de la corriente. Como resultado, disminuye la densidad de corriente local y se reducen las pérdidas de energía en el punto de conexión.
La tercera ventaja afecta a uno de los parámetros más importantes de cualquier conexión eléctrica:
LA RESISTENCIA DE CONTACTO
La resistencia de contacto aparece siempre en el lugar donde dos conductores están unidos mecánicamente. Incluso las superficies metálicas muy lisas, en realidad, solo entran en contacto en muchos puntos microscópicos. Cuanto mejor sea la presión y mayor la superficie de contacto, menor será la resistencia de la conexión.
Si la resistencia de contacto aumenta, aparece el fenómeno de generación de calor según la ley de Joule. La energía eléctrica comienza a convertirse en calor en el punto de conexión.
Para ilustrar la magnitud, vale la pena ver un ejemplo sencillo:
Si la resistencia de la conexión aumenta solo 100 microohmios y por ella circula una corriente de 600 amperios, la potencia de pérdidas será de aproximadamente 36 vatios en un solo punto.
Sobre el papel, parece un valor pequeño. Sin embargo, en realidad, esta energía se disipa en una superficie metálica muy pequeña.
Esto significa un calentamiento local de la unión a temperaturas significativamente superiores a la temperatura ambiente. Con el tiempo, esto puede provocar la oxidación de la superficie, un nuevo aumento de la resistencia y la degradación acelerada de la conexión.
Dos tornillos ayudan a mantener la resistencia de contacto al mínimo, ya que garantizan una presión estable y una mayor superficie de contacto efectiva entre los metales.
En la práctica, los terminales con dos orificios aparecen con mayor frecuencia en varias situaciones:
Transformador de mayor potencia. Al aumentar la potencia, aumentan las corrientes de servicio y los requisitos de calidad de las conexiones eléctricas.
Conexiones realizadas con barras de cobre en lugar de cables. Las barras son rígidas y pesadas, por lo que requieren una fijación más estable.
Instalaciones industriales o subestaciones transformadoras que trabajan en condiciones de operación difíciles. Las vibraciones, los cambios de temperatura y las elevadas corrientes de cortocircuito hacen que la estabilidad mecánica de la conexión sea crítica.
En tales casos, el uso de dos orificios de montaje en el terminal del pasatapas no es un lujo de diseño. Es un elemento de proyecto que aumenta significativamente la fiabilidad de todo el transformador a largo plazo.

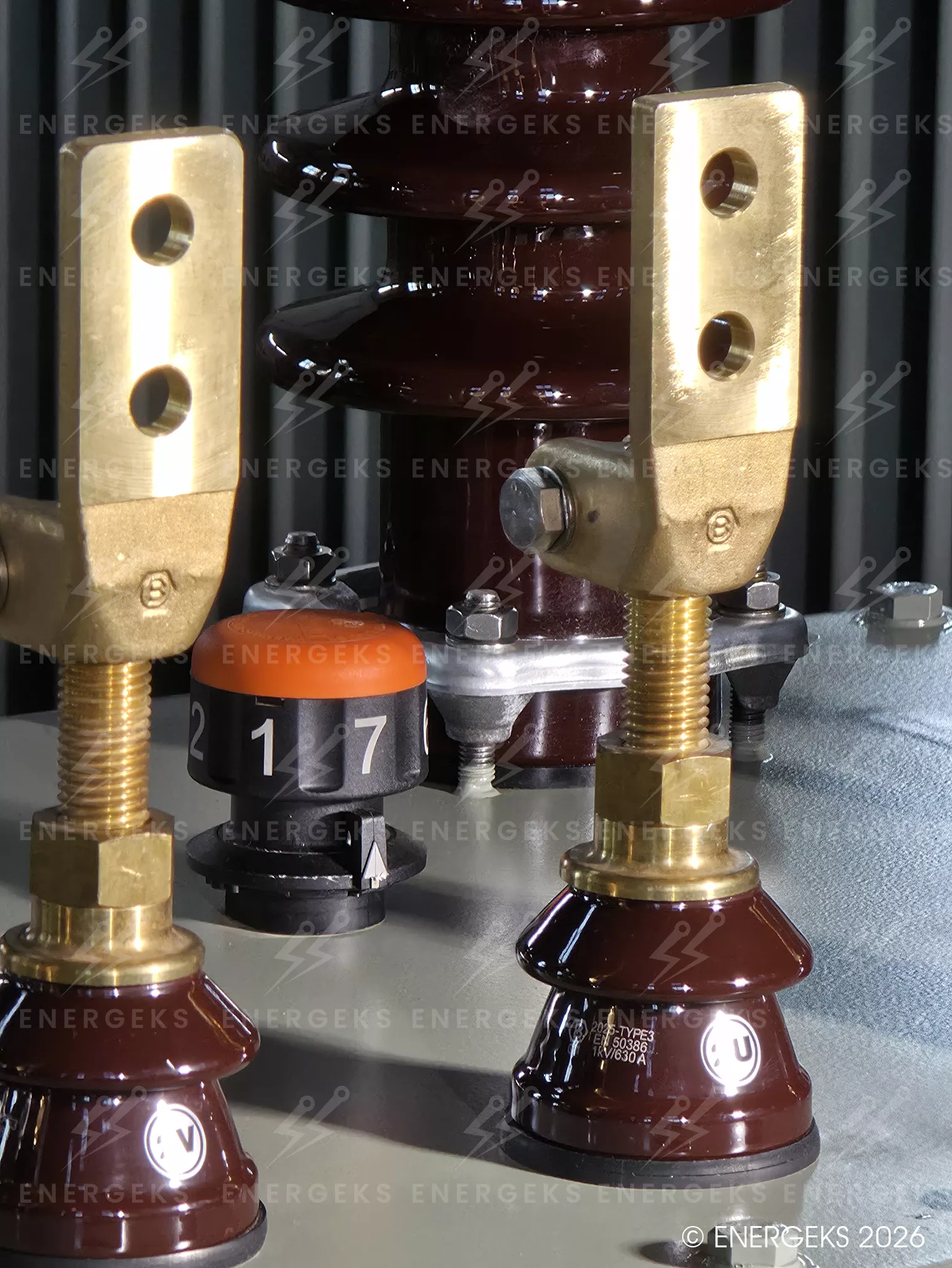

Terminal de pasatapas de transformador de media tensión con dos orificios de montaje, destinado a conexiones con cargas de corriente más elevadas. La construcción con dos tornillos permite una conexión estable de la terminal del cable o de la barra de cobre, aumenta la superficie de contacto y reduce la resistencia de contacto. Esta solución se utiliza con mayor frecuencia en transformadores de mayor potencia, en subestaciones transformadoras con conexión por barras y en instalaciones que cumplen los requisitos de los operadores de sistemas de distribución, donde son clave la estabilidad a largo plazo de la conexión y la minimización del calentamiento de la unión.
© ENERGEKS 2026
En Energeks nos tomamos en serio estos detalles. Nuestros transformadores de MT pueden equiparse con diferentes configuraciones de terminaciones de pasatapas, adaptadas al proyecto de la subestación, al modo de conexión de los cables y a los requisitos del operador de red. Esto afecta tanto a los terminales de uno o dos orificios, como a los diferentes tipos de bornes de conexión utilizados en el sector energético, tales como las soluciones tipo TOGA, elegidas en función de la configuración de la acometida y de los estándares del proyecto. Si quieres ver más ejemplos de estas soluciones, visita nuestra oferta de transformadores Energeks o ponte en contacto directamente con nuestros asesores para adaptar la solución exactamente a tus necesidades.
Cómo influye el número de tornillos en el terminal de un transformador de MT en la corriente, la temperatura y la resistencia de contacto
En el sector energético hay algo hermoso en los detalles.
Desde fuera, un transformador parece una máquina maciza y tranquila. Varias toneladas de acero, un núcleo magnético, un depósito de aceite. Mientras tanto, su longevidad suele depender de elementos que caben en la palma de la mano. Uno de ellos es la conexión atornillada en el extremo del pasatapas.
A primera vista, la diferencia entre uno y dos tornillos parece un detalle menor.
En realidad, es una decisión que influye en tres fenómenos físicos muy importantes:
En el flujo de la corriente,
En la temperatura de la conexión,
Y en la resistencia de contacto.
Y son precisamente estos tres parámetros los que determinan si la conexión funcionará sin problemas durante 30 años o si, después de unas pocas temporadas, comenzará a mostrar signos de fatiga.
#1 Empecemos por la corriente.
Cuanto mayor es la potencia del transformador, mayores son las corrientes que aparecen en el sistema. En transformadores de distribución de potencias de varios megavoltiamperios, las corrientes en el lado de media tensión pueden alcanzar cientos de amperios. En tales condiciones, incluso una pequeña imperfección en el punto de contacto comienza a importar.
La corriente no fluye de manera uniforme por toda la superficie del metal. En realidad, fluye a través de muchos puntos de contacto microscópicos donde las superficies metálicas realmente se tocan. Cada uno de estos puntos transporta una parte de la corriente total.
Si la superficie de contacto es pequeña, la densidad de corriente en esos puntos aumenta.
Y cuando aumenta la densidad de corriente, también aumenta la temperatura.
#2 Esto nos lleva al segundo fenómeno: la temperatura.
En cada conexión eléctrica aparece una resistencia de contacto. Incluso en las conexiones mejor ejecutadas, existe una pequeña resistencia eléctrica resultante de la microestructura de la superficie del metal.
La ley de Joule dice que la potencia disipada en forma de calor es igual al producto de la resistencia por el cuadrado de la corriente. La fórmula es sencilla, pero sus consecuencias son enormes.
Si la corriente es de 500 amperios y la resistencia de contacto es de solo 50 microohmios, en el punto de conexión se disipan aproximadamente 12,5 vatios de calor. Esto es poco, siempre que el calor se distribuya sobre una gran superficie metálica.
El problema comienza cuando el contacto eléctrico se limita solo a una pequeña parte de la superficie. Entonces, esa energía se concentra en un solo lugar y la temperatura empieza a aumentar.
Dos tornillos actúan aquí como una herramienta de ingeniería muy simple pero extremadamente eficaz. Aumentan la presión y la distribuyen sobre una superficie mayor. Gracias a ello, el número de puntos de contacto microscópicos entre los metales aumenta y la resistencia de contacto disminuye.
#3 El tercer fenómeno es igualmente interesante: la estabilidad eléctrica en el tiempo.
Una unión atornillada no es una estructura perfectamente rígida. Durante el funcionamiento del transformador se producen cambios de temperatura. El metal se dilata y se contrae. El núcleo del transformador genera pequeñas vibraciones magnetostrictivas. Durante los cortocircuitos en la red, aparecen enormes fuerzas electromagnéticas.
Si la conexión se mantiene solo con un tornillo, la terminal del cable puede trabajar mínimamente. Son movimientos muy pequeños, a menudo del orden de décimas de milímetro. Sin embargo, a lo largo de muchos años de operación, estos micromovimientos pueden degradar gradualmente la calidad del contacto.
Dos puntos de fijación estabilizan la conexión de una manera completamente diferente. La terminal del cable queda inmovilizada en dos lugares y la presión se distribuye más uniformemente. La conexión es menos susceptible a los cambios de geometría durante el funcionamiento del equipo.
Por eso, en transformadores de mayores potencias, los fabricantes utilizan muy a menudo los terminales de dos tornillos como estándar. Esto afecta especialmente a las unidades de más de varios megavoltiamperios, donde las corrientes de servicio son ya lo suficientemente grandes como para que cada detalle constructivo tenga importancia.
Una situación similar se da en el caso de las conexiones con barras colectoras.
Las barras de cobre son mucho más pesadas y rígidas que los cables de potencia. Introducen en el sistema cargas mecánicas adicionales debidas a su propio peso y a las fuerzas electromagnéticas durante los cortocircuitos. Dos puntos de fijación permiten distribuir estas fuerzas y protegen al pasatapas del transformador de esfuerzos excesivos.
¿Exigen los operadores de red terminales con dos tornillos en los transformadores de MT?
En muchos proyectos, sí. Los operadores de los sistemas de distribución gestionan miles de transformadores que trabajan en condiciones ambientales muy diversas. Cada avería se analiza y las conclusiones se incorporan posteriormente a las directrices técnicas para nuevas instalaciones. Con los años, en muchos países esto ha llevado a la introducción de requisitos para terminales de pasatapas con dos tornillos en determinadas clases de transformadores de MT.
El sector energético es un campo que aprende de la experiencia. Cada conexión sobrecalentada, cada informe de inspección termográfica y cada análisis de un evento en la red se convierten en parte del conocimiento que luego influye en los estándares de diseño.
Por eso, cuando se observa el terminal de un pasatapas de transformador y se ven dos tornillos en lugar de uno, a menudo detrás no solo está la decisión del fabricante, sino también los requisitos del operador de red y años de observaciones prácticas del funcionamiento de los equipos en sistemas electroenergéticos reales.
Transformadores como la serie MarkoEco2 se crean pensando en el trabajo real en la red de distribución.
Esto significa una cosa: deben encajar en los estándares del operador incluso antes de llegar a la subestación.
Por ello, ya en la fase de proyecto tenemos en cuenta los requisitos técnicos de los operadores de sistemas de distribución y las especificaciones de los inversores. Esto afecta también a elementos aparentemente tan pequeños como la configuración de los pasatapas de MT o el modo de terminación de las conexiones de los cables.
En la práctica, esto significa que el transformador llega a la subestación preparado exactamente para las condiciones de un proyecto determinado.
Este enfoque es simple:
El transformador no debería obligar a la red a adaptarse.
Es el transformador el que debe estar adaptado a la red.
Por eso, las configuraciones de los pasatapas, la disposición de los terminales de uno o dos tornillos y las soluciones de conexión en los transformadores Energeks se diseñan para integrarse sin problemas en los requisitos de los operadores y en la práctica de trabajo en subestaciones electroenergéticas reales.
Top 5 problemas por los que las conexiones de cable en un transformador de MT se sobrecalientan
En la práctica operativa de los transformadores de media tensión, muchos problemas no comienzan en el propio transformador. Comienzan en la conexión. El lugar donde el cable o la barra se encuentra con el terminal del pasatapas.
Es uno de los puntos más solicitados de todo el sistema. Por allí circulan grandes corrientes, se producen cambios de temperatura y, al mismo tiempo, es una unión mecánica que depende de la calidad del montaje. Por eso, pequeños errores de instalación pueden, tras varios años, provocar sobrecalentamiento, oxidación del metal y, en casos extremos, incluso una avería.
Problema 1: Preparación incorrecta de la superficie de contacto.
Las superficies metálicas, en teoría, deberían ajustarse perfectamente. En la práctica, en su superficie hay capas de óxidos, suciedad y, a veces, incluso una fina capa de pintura o restos de la fabricación de la terminal del cable. Si estas superficies se unen sin limpiar, el contacto eléctrico se produce solo en unos pocos puntos microscópicos.
Como resultado, la resistencia de contacto aumenta y la conexión comienza a calentarse. Por eso, en el montaje profesional, las superficies de contacto se limpian y, a menudo, también se protegen con una pasta de contacto especial que limita la oxidación.
Problema 2: Par de apriete incorrecto del tornillo.
Un apriete demasiado flojo provoca una presión insuficiente de la terminal del cable contra el terminal del pasatapas. Las superficies metálicas no se adhieren entonces con la fuerza adecuada y la resistencia de contacto aumenta. Al cabo de un tiempo, aparece el calentamiento de la conexión.
Por otro lado, un apriete demasiado fuerte puede deformar la terminal del cable o dañar la rosca del terminal. En casos extremos, también puede provocar la rotura de los elementos aislantes del pasatapas.
Por eso, los fabricantes de transformadores y de terminales de cable indican siempre el par de apriete recomendado para los tornillos. En el montaje profesional se utilizan llaves dinamométricas, que permiten obtener la presión correcta.
Problema 3: Uso de una terminal de cable inadecuada.
La terminal debe estar adaptada tanto a la sección del cable como a la construcción del terminal del pasatapas. Un ojal demasiado pequeño provoca una colocación incorrecta de la terminal, mientras que un ojal demasiado grande reduce la superficie de contacto. En ambos casos, aumenta la resistencia de la conexión.
Otro problema que se encuentra a veces es la situación en la que el terminal tiene dos orificios de montaje, pero durante el montaje solo se utiliza un tornillo.
Aparentemente, la instalación funciona correctamente. La corriente fluye, el transformador trabaja y la instalación pasa la recepción técnica. Sin embargo, la conexión no tiene la estabilidad mecánica completa. La terminal puede trabajar mínimamente durante los cambios de temperatura o las vibraciones del transformador.
Tras varios años de operación, aparece la oxidación de la superficie de contacto y el aumento de la temperatura de la conexión.
Problema 4: Colocación incorrecta del cable.
El cable de media tensión tiene una gran masa y una rigidez determinada. Si se tiende con un ángulo inadecuado o está tenso, puede ejercer una fuerza constante sobre el terminal del pasatapas. A largo plazo, esto provoca micromovimientos de la conexión y un deterioro gradual del contacto eléctrico.
Por eso, en las instalaciones profesionales se utilizan soportes para cables y los radios de curvatura adecuados, que eliminan las tensiones que actúan sobre el terminal del transformador.
Problema 5: Falta de control periódico de las conexiones.
El transformador es un equipo diseñado para varias décadas de funcionamiento. Sin embargo, las uniones atornilladas pueden cambiar con el tiempo bajo la influencia de la temperatura, las vibraciones y el envejecimiento de los materiales. Por eso, en muchas instalaciones industriales se realizan inspecciones periódicas con cámaras termográficas.
La termografía permite detectar muy rápidamente el punto donde la temperatura es más alta que en las otras fases. A menudo es la primera señal de que la resistencia de contacto está aumentando y la conexión requiere una revisión.
En el sector energético, muy a menudo son los pequeños detalles los que deciden la fiabilidad de una instalación. La conexión del cable en el pasatapas del transformador es uno de esos lugares donde la calidad del montaje influye directamente en la seguridad de funcionamiento de toda la subestación.
Un pequeño detalle, una gran física
La historia de uno o dos orificios en el terminal del pasatapas dice más sobre el sector energético de lo que podría parecer.
Porque no es un sector de gestos espectaculares. Es un sector de decisiones que, a primera vista, parecen minucias, pero que en la práctica trabajan durante décadas.
El transformador de MT no tiene una segunda oportunidad cada pocos años. Está ahí, y funciona. Día tras día. En invierno, en verano, bajo carga, tras cortocircuitos, en silencio y sin que nadie le preste atención. Durante 30, a veces 40 años.
Y es precisamente por eso por lo que detalles como el modo de fijación de la terminal del cable tienen importancia. Porque son ellos los que deciden si todo funcionará como debe, sin pérdidas innecesarias, sin sobrecalentamiento, sin sorpresas.
Así que, cuando mires el terminal de un pasatapas con uno o dos orificios, estás viendo el resultado de la experiencia de todo un sector. De la física, de las pruebas, de los errores y de las conclusiones que alguien, en algún momento, tuvo que extraer.
En Energeks nos gusta este nivel de pensamiento.
Porque sabemos que un transformador bien diseñado no son solo parámetros sobre el papel, sino la adaptación a la realidad del trabajo.
Por eso, nuestros transformadores de MT pueden equiparse con diferentes configuraciones de terminaciones de pasatapas, adaptadas al proyecto de la subestación, al modo de conexión de los cables y a los requisitos del operador de red.
Si quieres ver cómo se ven las diferentes soluciones en la práctica, visita nuestra oferta.
Y si valoras una mirada técnica al sector energético sin ruido innecesario, te invitamos también a nuestro LinkedIn, donde compartimos regularmente conocimientos de proyectos y del trabajo con transformadores.
Referencias:
IEEE Power Transformer Handbook, IEEE Press
Electric Power Transformer Engineering, James H. Harlow, CRC Press
Reseñas
¡Sin reseñas!
❮
❯
