Documentación técnica del transformador. Qué debe contener la documentación de un transformador y por qué su ausencia puede detener toda una inversión.
A veces, toda una inversión se detiene por la falta de una sola hoja de papel.
La declaración de conformidad UE, el manual de instrucciones (DTR), el protocolo de ensayos de fábrica y la documentación de recepción no son un añadido al transformador, sino parte de toda la entrega. En este artículo mostramos qué documentos deben comprobarse antes de la puesta en marcha del equipo, quién es responsable de su integridad y cómo evitar la situación en la que una subestación transformadora ya terminada se detiene no por una avería técnica, sino por la falta de una firma, un número de serie o el protocolo adecuado.
Imaginemos una situación sencilla.
El transformador ya está sobre la cimentación. Los cables están preparados, las protecciones ajustadas, el equipo de montaje finaliza las últimas mediciones, y la fecha de puesta en tensión se acerca más rápido que un lunes después de un fin de semana tranquilo. Todo parece ir bien... hasta que durante la recepción surge la pregunta:
– ¿Podemos ver la declaración de conformidad, el protocolo de ensayos de fábrica y el manual de instalación actualizado?
Silencio.
Alguien empieza a revisar el correo. Otro llama al proveedor. Tras un momento, resulta que la documentación "creo que estaba en la caja", "debería estar en la oficina del jefe" o "el fabricante seguro que la envía".
Y es entonces cuando el transformador de varias toneladas deja de ser el mayor problema de la obra. El mayor problema pasa a ser la carpeta que nadie puede encontrar.
¿Suena trivial? Lamentablemente, solo hasta que la falta de documentación completa retrasa la recepción de la subestación, la puesta en marcha de una línea de producción, una planta fotovoltaica, un sistema de almacenamiento de energía o todo un edificio. La documentación técnica del transformador no es un extra incluido en la entrega por cortesía del fabricante. Es parte del producto, igual que la placa de características, los pasatapas, el cambiador de tomas, los sensores de temperatura o el sistema de refrigeración.
La regla más importante es simple: un transformador sin documentación completa puede ser un equipo funcional, pero para el inversor sigue siendo un riesgo técnico, contractual y financiero no identificado.
Este artículo está dirigido principalmente a inversores, proyectistas, contratistas generales, integradores de subestaciones transformadoras, jefes de mantenimiento y personas responsables de la recepción de equipos eléctricos.
Después de su lectura, sabrás:
qué es en la práctica la declaración de conformidad UE y qué demuestra realmente el marcado CE,
qué debe contener un buen manual de instrucciones (DTR) del transformador,
en qué se diferencian los ensayos de producto, los ensayos de tipo y los ensayos especiales,
dónde termina la responsabilidad del fabricante y comienza la del proyectista, el contratista y el usuario,
cómo verificar la documentación antes de firmar el protocolo de recepción.
Tiempo de lectura: aproximadamente 11 minutos.
La documentación técnica no alimenta la instalación... hasta que su ausencia paraliza toda la inversión.
En los proyectos eléctricos, la atención se centra naturalmente en los parámetros del equipo. Analizamos la potencia nominal, las tensiones de los lados de media y baja tensión, el nivel de pérdidas en vacío y con carga, la tensión de cortocircuito, el grupo de conexión, el sistema de refrigeración, el nivel de ruido, la clase de aislamiento y las condiciones ambientales.
Es un enfoque correcto. El problema comienza cuando la documentación se trata como un elegante envoltorio de la técnica propiamente dicha.
Sin embargo, los documentos son necesarios en cada etapa de la vida del transformador.
El proyectista los utiliza para preparar la cimentación, la ventilación, las conexiones eléctricas y las protecciones.
El contratista los necesita durante el transporte, la descarga y el montaje.
La persona que realiza las mediciones verifica los parámetros de referencia.
Los servicios de mantenimiento se basan en ellos para programar las revisiones.
El servicio técnico compara los resultados de las inspecciones periódicas con los valores iniciales.
El asegurador o un perito puede analizar la documentación tras una avería.
Un paquete de documentos bien preparado crea algo así como una biografía técnica del equipo. Muestra cómo era el transformador cuando salió de fábrica, en qué estado llegó a la obra, cómo fue instalado y qué ha ocurrido con él a lo largo de los años.
Sin esta historia, diagnosticar un problema es como ir al médico sin resultados de análisis, información sobre medicamentos y un diagnóstico previo. Se puede empezar desde cero, pero suele ser más caro, más lento y mucho más estresante.
El marcado CE no es una medalla de calidad ni una pegatina mágica.
Uno de los elementos de la documentación más malinterpretados es el marcado CE.
CE no significa que el equipo haya recibido un premio a la calidad, que haya pasado una única prueba europea universal o que haya sido "aprobado por la oficina central de CE". Indica que el fabricante declara la conformidad del producto con la normativa de la UE que le sea aplicable y que ha llevado a cabo el procedimiento de evaluación de la conformidad correspondiente.
Esta es una diferencia fundamental.
El fabricante no puede simplemente pegar el símbolo CE porque queda bonito junto al número de serie. Debe determinar qué actos legales se aplican al producto, preparar la documentación técnica, realizar la evaluación requerida y emitir la declaración de conformidad. El marcado CE se refiere a la conformidad del producto en el momento de su comercialización en el mercado de la Unión Europea.
En el caso de los transformadores eléctricos, uno de los actos clave es el Reglamento (UE) nº 548/2014 de la Comisión, relativo a los requisitos de ecodiseño para transformadores de potencia pequeños, medianos y grandes. Fue modificado por el Reglamento (UE) 2019/1783.
Estas regulaciones establecen, entre otros, requisitos de eficiencia y pérdidas máximas de energía, y los requisitos de la segunda fase, denominada Tier 2, son aplicables desde el 1 de julio de 2021.
Sin embargo, esto no significa que se deba copiar automáticamente a cada transformador la misma lista de directivas encontrada en la primera plantilla de declaración de internet.
¿Qué normativa puede aplicarse a un transformador?
El alcance de la normativa depende de la construcción, las tensiones nominales, el equipamiento y la forma de comercialización del equipo.
La Directiva de baja tensión 2014/35/UE se aplica a los equipos eléctricos diseñados para trabajar con tensiones de 50 a 1000 V en corriente alterna y de 75 a 1500 V en corriente continua. El lado principal de media tensión de un transformador MT/BT queda, por tanto, fuera del ámbito de la LVD, pero la directiva puede ser relevante para determinados circuitos de baja tensión y equipos auxiliares.
Algo similar ocurre con la compatibilidad electromagnética (EMC). Un transformador clásico es un dispositivo básicamente pasivo, pero los indicadores electrónicos de temperatura, los controladores de ventilación, los módulos de comunicación, los sistemas de monitorización o los accionamientos de los cambiadores pueden requerir una evaluación EMC.
Las directivas RoHS o las relativas a máquinas tampoco deben incluirse en la declaración "por si acaso". Su aplicación requiere un análisis del alcance del producto, su equipamiento y el uso previsto.
Una buena declaración no es el documento con la lista más larga de actos legales.
Es el documento con la lista correcta.
Es como sazonar una sopa. Más no siempre es mejor, y echar todo el arsenal de especias rara vez demuestra el profesionalismo del cocinero.
Declaración de conformidad UE: ¿qué debe contener realmente?
La declaración de conformidad UE debe responder a tres preguntas muy simples: quién es responsable del transformador, qué equipo concreto cubre el documento y sobre qué base el fabricante confirma su conformidad con los requisitos.
Suena trivial, pero durante las recepciones es precisamente en estos aspectos donde es más fácil tropezar.
En la placa de características figura un modelo, en el protocolo de ensayos otro ligeramente diferente, y la declaración de conformidad describe de forma genérica "transformadores de la serie X".
Cada documento por separado parece profesional.
Solo al ponerlos juntos empiezan a parecerse a una foto familiar en la que nadie está seguro de quién es la persona de la última fila.
Por eso, la declaración debe indicar claramente:
el fabricante y su dirección,
si en el proceso participa un representante autorizado, también sus datos,
debe permitir identificar inequívocamente el producto (por ejemplo, mediante tipo, modelo, lote, serie o número de serie),
debe contener la declaración de que ha sido emitida bajo la exclusiva responsabilidad del fabricante,
debe indicar las directivas y reglamentos aplicables,
debe hacer referencia a las normas o especificaciones técnicas utilizadas.
Al final, se necesitan el lugar y la fecha de emisión, los datos de la persona autorizada y su firma.
El número de serie merece una atención especial.
En muchos proyectos, se espera que aparezca no solo en la placa de características, sino también en la declaración, el protocolo de ensayos del producto, la tarjeta de garantía y los documentos de transporte.
Así, queda claro de inmediato que todos los papeles corresponden exactamente a la unidad que está sobre la cimentación, y no a su primo de la misma serie, fabricado tres semanas antes.
Esto no significa que una declaración sin número de serie sea siempre automáticamente inválida. Lo clave es que el producto pueda ser identificado inequívocamente. Según el modo de producción, también puede servir para ello el tipo, la serie, el lote u otro identificador coherente.
Desde el punto de vista del inversor, lo mejor es no dejar espacio para acertijos legales.
El mismo número en la placa, la declaración, el protocolo de ensayos, la garantía y los documentos de entrega significa menos preguntas, una recepción más rápida y un riesgo mucho menor de que alguien durante la puesta en marcha pregunte: "¿pero estos documentos son de este transformador?".
Cinco documentos, un número y cero suposiciones. En el sector energético, así es el lujo.
Ensayos de fábrica, protocolos de tipo, ensayos rutinarios... un mismo papel, muchas denominaciones.
Imaginemos que llega a la obra un transformador.
Tiene un aspecto imponente: pintura fresca, placa de características legible, pasatapas protegidos, documentos de entrega firmados. El jefe de proyecto mira el equipo con satisfacción porque esta vez todo ha llegado a tiempo.
Pero llega la pregunta inocente:
– ¿Y el protocolo de ensayos de esta unidad?
El conductor se encoge de hombros. El proveedor busca en los mensajes. El fabricante envía un informe, pero el número de serie no coincide. La potencia es similar, las tensiones casi las mismas, y la fecha de producción difiere solo en unas semanas. Casi un éxito.
Lamentablemente, en el sector eléctrico, "casi el mismo transformador" funciona como "casi la misma llave de la casa". Puede tener el aspecto adecuado, pero la puerta sigue cerrada.
La declaración de conformidad UE confirma que el fabricante asume la responsabilidad de la conformidad del producto con los requisitos aplicables. No es, sin embargo, una prueba de que el transformador que tenemos delante haya alcanzado los parámetros indicados en su placa de características.
Para eso se necesita el informe de ensayos de la unidad concreta, normalmente denominado Routine Test Report (protocolo de ensayos de producto). Puede formar también parte de la documentación FAT (Factory Acceptance Test), es decir, la recepción en fábrica.
La declaración dice: "este tipo de equipo ha sido diseñado según los requisitos". El protocolo de ensayos añade: "y este ejemplar concreto ha sido realmente verificado".
Es una pequeña diferencia lingüística, pero una gran diferencia técnica.
El punto de referencia básico para los transformadores de potencia es la serie de normas IEC 60076. Su primera parte establece los requisitos generales para transformadores monofásicos y trifásicos. La mera indicación de que el equipo se ha fabricado "según IEC 60076" no dice, sin embargo, qué ensayos se han realizado, si se han aplicado a cada ejemplar o si el inversor recibirá los resultados de su unidad.
Por eso, conviene distinguir tres grupos de ensayos.
Ensayos de producto: verificamos el ejemplar concreto.
Los ensayos de producto (también llamados rutinarios) se realizan para cada unidad fabricada, en el alcance establecido por la norma aplicable y la especificación del pedido. Su objetivo es confirmar que el transformador concreto ha sido fabricado correctamente y alcanza los parámetros declarados.
El informe puede incluir, entre otros:
la medición de la resistencia de los devanados,
la verificación de la relación de transformación y el desplazamiento de fase,
la medición de las pérdidas en vacío y con carga,
la corriente de vacío,
la tensión de cortocircuito,
y las pruebas dieléctricas correspondientes.
Para el inversor, es especialmente importante que el informe contenga la identificación de la unidad, preferiblemente el número de serie coincidente con la placa de características. Sin ello, se obtienen resultados de ensayos de algún transformador. Quizás muy bueno. Pero no necesariamente el nuestro.
Ensayos de tipo: ¿puede esta construcción cumplir lo que promete?
Los ensayos de tipo confirman determinadas propiedades de la construcción o de toda una familia de equipos. No es necesario realizarlos por separado para cada transformador fabricado.
Pueden referirse, por ejemplo, al aumento de temperatura, al nivel de ruido u otras características cuyo ensayo individual sería costoso, requeriría mucho tiempo o unas instalaciones especiales.
Se podría decir que los ensayos de producto verifican un ejemplar concreto, mientras que los ensayos de tipo preguntan si una construcción determinada, como conjunto, ha superado un examen más importante.
Es un poco como con los coches. Cada ejemplar debe pasar una inspección final, pero no todos los vehículos recién fabricados son estrellados contra una pared en una prueba de choque. Sería un enfoque muy minucioso, aunque bastante perjudicial para los plazos de entrega.
Ensayos especiales: cuando el paquete estándar es insuficiente.
Los ensayos especiales se realizan cuando lo exigen las condiciones del contrato, el estándar del operador, el tipo de instalación o las condiciones especiales de trabajo.
Pueden incluir, por ejemplo:
ensayos ampliados de resistencia al cortocircuito,
mediciones de la respuesta en frecuencia (Sweep Frequency Response Analysis),
pruebas ambientales adicionales,
mediciones especializadas de ruido,
o un diagnóstico más profundo de la construcción.
Estos requisitos aparecen especialmente en proyectos donde el transformador trabajará en un entorno atípico, con una alta presencia de armónicos, con convertidores de electrónica de potencia o en una instalación con requisitos excepcionalmente altos de continuidad de suministro.
Un sistema de almacenamiento de energía, una planta fotovoltaica, un centro de datos y una pequeña planta de producción pueden necesitar transformadores de la misma potencia, pero eso no significa que necesiten el mismo alcance de ensayos.
"Paquete completo de ensayos": dos palabras, cinco interpretaciones diferentes.
Los problemas suelen empezar ya en la especificación de la licitación.
El inversor escribe: "Se requiere un paquete completo de ensayos del transformador".
El fabricante entiende los ensayos de producto estándar.
El proyectista se refiere a los ensayos de producto y los informes de ensayos de tipo actualizados.
El operador espera pruebas adicionales según su propio estándar.
El laboratorio, por su parte, pregunta si el "paquete completo" incluye también los ensayos especiales.
Todos usan la misma expresión, pero cada uno pide algo diferente.
Es una forma extraordinariamente eficaz de generar disputas posteriores.
Por eso, en la documentación del pedido no basta con exigir que el transformador tenga un "paquete completo" o "ensayos completos".
Hay que indicar claramente:
qué ensayos deben realizarse para cada unidad,
qué informes de ensayos de tipo debe presentar el fabricante,
si se requieren ensayos especiales,
según qué norma y parte deben realizarse las pruebas,
si el inversor participará en la FAT (Factory Acceptance Test),
en qué formato e idioma deben entregarse los resultados,
con qué número de serie debe estar vinculado el informe.
Así, el transformador llega no solo con la declaración de que todo debería estar bien, sino también con resultados concretos que demuestran que realmente lo está.
DTR del transformador, manual o instrucciones de funcionamiento: ¿en qué se diferencian realmente estos documentos?
En nada.
En los proyectos polacos, a menudo aparece el requisito: "el transformador debe entregarse con DTR". El fabricante extranjero responde que no tiene ninguna "DTR", pero puede enviar el Installation, Operation and Maintenance Manual, las Operating Instructions o, en alemán, la Betriebsanleitung.
Y comienza el ping-pong de papel.
El inversor espera la DTR, el fabricante vuelve a enviar el manual, y alguien en medio intenta determinar si hay que pedir un documento más.
La mayoría de las veces no hace falta, porque DTR es el nombre, un tanto antiguo y arraigado en Polonia, para la documentación que describe el transporte, montaje, puesta en marcha, operación y mantenimiento del equipo.
Actualmente, la normativa y los documentos técnicos utilizan con más frecuencia términos como "manual de instrucciones", "manual de usuario" o "instrucciones de explotación".
La normativa polaca sobre equipos eléctricos también utiliza el concepto de "instrucciones de explotación" y no exige un documento que se titule obligatoriamente "DTR".
Por tanto, lo que cuenta no es el nombre en la portada, sino el contenido.
El manual del fabricante debe permitir identificar inequívocamente el transformador e indicar sus parámetros más importantes. También debe explicar cómo transportar, elevar, almacenar, colocar, conectar y preparar el equipo para la primera puesta en tensión. También se necesita información básica sobre las condiciones de trabajo, la puesta a tierra, la refrigeración, los pares de apriete, las comprobaciones previas a la puesta en marcha y las revisiones posteriores.
No tiene que ser una saga de 400 páginas sobre la vida del aceite de transformador y sus descendientes.
Debe ser un documento del que el proyectista, el instalador y el usuario puedan aprender qué hacer para no dañar el equipo y operarlo con seguridad.
Si el manual en el idioma original (inglés, alemán, etc.) contiene esta información, es, en la práctica, el equivalente de la DTR del fabricante tal como se entiende tradicionalmente. No tiene sentido exigir un segundo documento solo para que aparezcan tres letras familiares en la portada.
Sin embargo, hay que distinguir el manual del fabricante de las instrucciones de explotación de toda la subestación o instalación, preparadas por el usuario para la instalación concreta.
Dicho documento puede tener en cuenta la red local, la organización del trabajo, las protecciones, los procedimientos de maniobra y las normas de actuación en caso de emergencia.
Entonces, efectivamente, ya no es solo el manual del transformador traducido.
En resumen: la DTR del transformador, el manual y la Betriebsanleitung pueden ser el mismo documento. Solo se necesita una instrucción de explotación separada cuando describe no solo el equipo, sino también su funcionamiento en una instalación concreta.
El nombre es secundario.
El transformador no se ofenderá si su manual se llama "manual".
Quien lo recibe, en cambio, puede enfadarse con razón si bajo una portada elegante no encuentra la información necesaria para el montaje y la puesta en marcha.
Fabricante, importador, proyectista, contratista y usuario: cada uno sostiene una pieza diferente del rompecabezas.
Cuando el transformador funciona correctamente, los límites de responsabilidad rara vez son objeto de conversaciones emocionantes. La situación cambia tras una avería, un retraso en la recepción o una disputa de garantía.
Entonces, de repente, todos empiezan a leer con mucha atención las especificaciones, los protocolos y los correos electrónicos de hace dos años.
Fabricante
El fabricante es responsable del diseño y la fabricación del equipo de acuerdo con los requisitos aplicables.
Sus obligaciones incluyen:
realizar el procedimiento de evaluación de la conformidad adecuado,
preparar la documentación técnica,
ejecutar los ensayos requeridos,
emitir la declaración,
y entregar las instrucciones que permitan un uso seguro.
Su responsabilidad puede referirse, entre otros, a defectos de materiales, errores de diseño, discrepancias de parámetros con el pedido, devanados mal ejecutados, fugas en la cuba o información incorrecta en la documentación.
Si el manual indica un esquema de conexiones incorrecto o unos pares de apriete erróneos, el problema no deja de ser del fabricante solo porque esté en papel en lugar de en el acero.
Importador y distribuidor
El importador que introduce un producto desde fuera de la Unión Europea no debe limitar su papel a organizar el transporte y emitir la factura.
Debe verificar:
si el fabricante ha realizado la evaluación de la conformidad requerida,
si el equipo tiene el marcado adecuado,
y si los documentos requeridos están disponibles.
Esto no significa automáticamente que el importador "se convierta en el fabricante" en todos los casos. Sin embargo, puede ser tratado como tal si comercializa el producto bajo su propio nombre o marca, o si lo modifica de forma que pueda afectar a la conformidad.
El distribuidor también debe actuar con la diligencia debida.
Si observa que la documentación está incompleta, los marcajes son incoherentes o los números del equipo no coinciden con el protocolo de ensayos, no debe fingir que el transformador ha tenido un pequeño hipo de papel.
Las obligaciones de fabricantes, importadores y distribuidores, así como los principios de trazabilidad de los productos, se describen en la «Guía Azul» de la UE sobre la aplicación de la normativa de productos.
Proyectista
El proyectista es responsable de la selección del equipo para la red, la carga y las condiciones ambientales. Debe tener en cuenta, entre otros, los niveles de tensión, las corrientes de cortocircuito, las protecciones, la ventilación, la resistencia al fuego, la carga del suelo, el acceso de mantenimiento y los requisitos del operador.
El transformador puede estar perfectamente fabricado y, aun así, funcionar incorrectamente si se coloca en un compartimento demasiado pequeño, mal ventilado, o si se selecciona sin tener en cuenta los armónicos generados por inversores, rectificadores y convertidores.
Un buen equipo no corrige automáticamente un mal proyecto.
Contratista e instalador
El contratista es responsable de cómo se ha transportado el equipo hasta la obra, descargado, colocado, conectado, puesto a tierra y preparado para la puesta en marcha.
Entre los problemas más frecuentes se encuentran:
daños durante la descarga,
apoyo incorrecto,
tensión en los pasatapas por conexiones rígidas con barras,
omisión de conductores de protección,
conexión incorrecta de sensores,
o falta de pruebas funcionales de las protecciones.
El contratista también debe entregar al inversor la documentación as-built (de ejecución): protocolos de mediciones, resultados de pruebas, esquemas modificados y confirmación de la verificación de las protecciones.
Sin ello, la recepción es como comprar una casa sin saber dónde pasan los cables, las tuberías y las válvulas. En teoría se puede vivir en ella. En la práctica, la primera avería se convierte en una búsqueda del tesoro.
Inversor y usuario
Tras la recepción del equipo, la responsabilidad de su correcta operación recae en gran parte en el usuario.
Debe garantizar:
personal debidamente cualificado,
llevar la documentación de explotación,
realizar las revisiones,
controlar las condiciones de trabajo,
y reaccionar ante temperaturas anormales, ruido, fugas, suciedad o el funcionamiento de las protecciones.
El manual (DTR) no puede permanecer durante veinte años en un armario en estado de fábrica, aún oliendo a imprenta. Debe ser un documento utilizado, complementado con los resultados de las inspecciones y accesible para los responsables del equipo.
¿Y qué ocurre con los organismos de control, la distribuidora y la aseguradora?
Estas tres partes suelen aparecer juntas en los artículos técnicos, aunque cumplen funciones muy distintas. Una interviene en la seguridad reglamentaria de determinadas instalaciones, otra establece las condiciones para la conexión a la red y la tercera revisa la documentación cuando ya se ha producido un siniestro.
Autoridades de industria y organismos de control
En España no existe un equivalente único y directo del organismo polaco Urząd Dozoru Technicznego – UDT.
Las competencias en materia de seguridad industrial corresponden en gran medida a las comunidades autónomas, mientras que determinadas inspecciones reglamentarias son realizadas por Organismos de Control, conocidos habitualmente como OCA.
En el caso de instalaciones eléctricas de alta tensión y centros de transformación, el marco principal se encuentra en el Real Decreto 337/2014 y en sus Instrucciones Técnicas Complementarias. La ITC-RAT 23 regula las verificaciones e inspecciones de estas instalaciones antes de su puesta en servicio y durante su explotación.
Esto no significa que cada transformador deba registrarse o inspeccionarse individualmente como si fuera una grúa o un recipiente a presión. Normalmente debe analizarse la instalación completa, su tensión, su configuración, su titularidad y los requisitos de la comunidad autónoma correspondiente.
Por tanto, no conviene afirmar automáticamente que todo centro de transformación está “sujeto a una OCA” en las mismas condiciones. El alcance de la inspección debe comprobarse para cada proyecto concreto.
Empresa distribuidora
En el mercado español se utilizan las expresiones empresa distribuidora, distribuidora eléctrica o, en un lenguaje más regulatorio, gestor de la red de distribución. En inglés corresponde al término Distribution System Operator – DSO.
La distribuidora puede establecer requisitos técnicos para la conexión, protecciones, equipos de medida, ensayos, certificados y documentación. El alcance depende de la empresa distribuidora, la tensión de conexión, la propiedad del centro de transformación y las condiciones particulares del punto de suministro.
La ausencia de un certificado exigido o una incompatibilidad con las normas particulares de la distribuidora puede retrasar la puesta en servicio. Por eso, la documentación debe acordarse con el proyectista, el instalador y la distribuidora antes de pedir el transformador, no cuando el equipo ya está instalado y alguien descubre que falta “un pequeño documento” de treinta páginas.
Aseguradora
La aseguradora no autoriza la conexión ni realiza la inspección reglamentaria de la instalación. Sin embargo, después de una avería puede revisar detalladamente cómo se explotaba y mantenía el transformador.
En esa evaluación pueden influir las condiciones de la póliza, la causa del daño, los registros de mantenimiento, los informes de inspección y la relación entre una posible negligencia y el siniestro.
La ausencia de una única anotación no implica automáticamente que la indemnización sea rechazada. No obstante, una documentación incompleta puede debilitar considerablemente la posición del asegurado y dificultar la demostración de que la instalación se mantenía correctamente.
En resumen: las autoridades y los organismos de control se ocupan de la seguridad reglamentaria, la distribuidora de la conexión a la red y la aseguradora de las consecuencias económicas del siniestro.
Todos pueden pedir documentos, pero ninguno los solicita por el mismo motivo.
Dos transformadores, dos averías y desenlaces completamente diferentes.
Consideremos dos fábricas hipotéticas.
En la primera, un transformador de aceite funciona desde hace seis años. Desde el día de su entrega, se lleva un historial de resultados de ensayos, temperaturas, revisiones y pequeñas reparaciones. Durante un análisis periódico del aceite, aparece un cambio preocupante. El servicio técnico lo compara con resultados anteriores, amplía el diagnóstico y detecta un problema en desarrollo antes de que ocurra una avería grave.
El transformador se desconecta en una fecha planificada. La fábrica prepara el suministro de respaldo. La reparación es costosa, pero controlada.
En la segunda fábrica, un transformador similar también lleva seis años en funcionamiento. La documentación está en varios lugares, parte de los protocolos se han perdido tras un cambio de empresa de mantenimiento, y el último análisis de aceite "probablemente se hizo".
Aparece una alarma de temperatura, pero nadie sabe si el sensor ya había mostrado valores similares antes. No hay tendencia, valores de referencia ni historial completo de carga. Cada decisión requiere pruebas adicionales, y la fábrica no sabe si puede continuar con la producción de forma segura.
En ambos casos, el equipo puede tener la misma potencia, el mismo fabricante y el mismo año de fabricación. La diferencia la crea la información.
En el sector energético, los datos históricos suelen ser más baratos que el acero, el cobre y el aceite. El problema es que su valor solo se aprecia cuando ya faltan.
Qué verificar antes de la recepción del transformador.
Antes de firmar el protocolo de recepción, hay que asegurarse de que los documentos se refieren realmente al equipo que tenemos delante.
El tipo, modelo, potencia, tensiones, grupo de conexión, tensión de cortocircuito, rango de tomas y, sobre todo, el número de serie deben coincidir con la placa de características, el proyecto, la declaración de conformidad UE, el protocolo de ensayos y la tarjeta de garantía.
El paquete también debe incluir:
un plano de dimensiones actualizado,
el esquema de conexiones,
el manual del fabricante que describa el transporte, montaje, puesta en marcha y las normas básicas de explotación.
Si el pedido incluía ensayos de tipo o ensayos especiales adicionales, sus informes también deben entregarse.
En la fase de puesta en marcha, deben recopilarse:
los protocolos de mediciones,
la confirmación del ajuste correcto de las tomas,
los resultados de las pruebas de protecciones, alarmas y señalización.
También conviene registrar los valores iniciales que servirán como punto de referencia en futuras inspecciones.
Si antes de la recepción falta alguno de estos elementos, es mejor aclararlo de inmediato.
Tras firmar el protocolo, los documentos perdidos y los acuerdos pendientes tienen un talento especial para convertirse en "asunto del inversor".
La documentación debe seleccionarse junto con el transformador, no después de su entrega.
La mayoría de los problemas surgen cuando el transformador se pide como un equipo y la documentación solo se discute durante la recepción.
Sin embargo, su alcance debería incluirse ya en la solicitud de oferta o en la especificación. Conviene indicar el idioma requerido, el formato de los archivos, el número de copias en papel, el alcance de los ensayos, el estándar del operador, el procedimiento de aprobación de planos y la fecha de entrega de los documentos.
En proyectos realizados para la industria, energías renovables, BESS e infraestructura crítica, una buena solución es preparar un registro de documentos. Cada partida recibe un número, estado, versión, fecha de aprobación e información sobre quién es responsable de su aprobación.
¿Suena corporativo? Puede ser.
Pero sigue sonando mejor que: "Nadie sabe dónde está el plano final, pero creo que lo montamos según la versión tres".
Un buen transformador llega con su historia completa desde el primer día.
Un transformador sin documentación es un poco como un coche sin permiso de circulación, manual e historial de mantenimiento. Puede tener un aspecto excelente. Incluso puede funcionar. Pero en la primera inspección, avería o intento de venta, comienza el espectáculo para el que nadie compró entrada.
La declaración de conformidad UE confirma la responsabilidad del fabricante por la conformidad del producto con los requisitos aplicables.
El protocolo de ensayos muestra los parámetros de la unidad concreta.
El manual (DTR) explica cómo transportar, instalar, poner en marcha y mantener el equipo.
La documentación as-built demuestra, además, que el transformador se ha integrado correctamente en la instalación.
Solo juntos forman un sistema completo de seguridad técnica y organizativa.
En Energeks vemos la entrega del transformador de forma más amplia que solo a través de la potencia nominal. Ayudamos a seleccionar la solución para las condiciones de red, el entorno, el tipo de carga, los requisitos del inversor y los estándares del proyecto.
Nuestra oferta incluye:
transformadores secos de resina TeoEco2,
destinados, entre otros, a la industria, instalaciones fotovoltaicas, sistemas de almacenamiento de energía, subestaciones contenerizadas e infraestructura crítica.
Algunas unidades están disponibles inmediatamente, lo que permite reducir el tiempo de espera sin renunciar al paquete completo de documentación y soporte técnico. Te invitamos a contactar con el equipo de Energeks para llevar juntos cualquier proyecto.
¡Únete a nosotros también en LinkedIn!
Porque el transformador debería cambiar el nivel de tensión, no el nivel de estrés en el equipo de proyecto ;)
fuentes:
European Commission, The Blue Guide on the implementation of EU product rules 2022
EUR-Lex, Commission Regulation (EU) No 548/2014, amended by Commission Regulation (EU) 2019/1783
International Electrotechnical Commission, IEC 60076-1:2011 – Power transformers, Part 1: General
El artículo tiene carácter técnico-informativo y no sustituye el análisis legal, las condiciones del contrato, la documentación del fabricante ni los requisitos del operador del sistema de distribución aplicable.

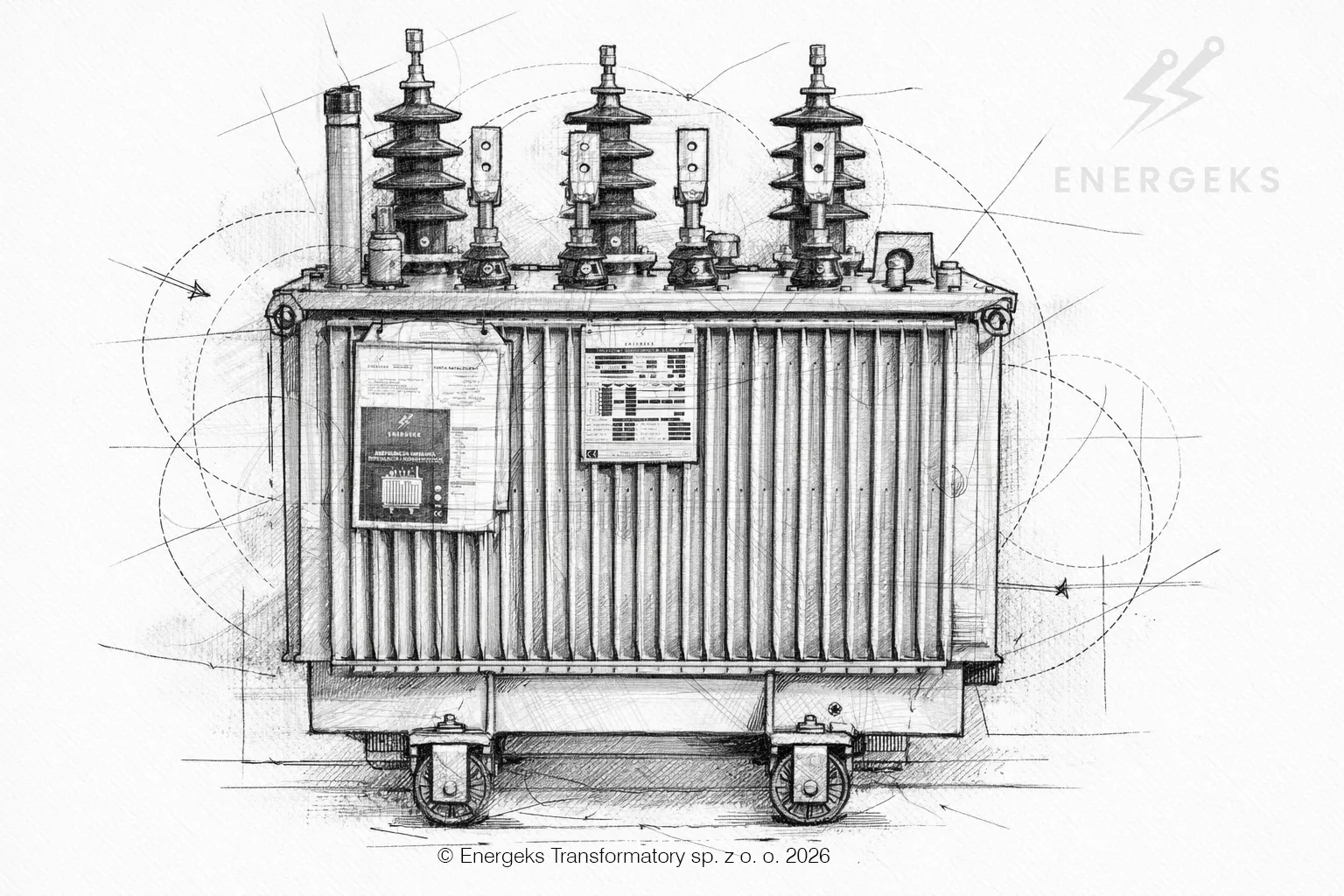

Un transformador de aceite puede permanecer durante décadas en un mismo lugar y, casi sin interrupción, transmitir energía a una planta industrial, un barrio, una planta fotovoltaica, un sistema de almacenamiento de energía o una estación de carga de vehículos eléctricos.
No tiene pistones, ejes ni engranajes que giren de forma espectacular durante su funcionamiento. Desde el exterior, lo que se ve es una cuba de acero, los pasatapas, los radiadores, la placa de características y algunos elementos de control.
Podría parecer que en su interior tampoco ocurre gran cosa.
En realidad, el transformador trabaja continuamente en un campo magnético variable, transporta grandes corrientes y combate el calor que se genera en el núcleo y en los devanados. Cada amperio adicional, cada alta temperatura ambiente y cada hora de trabajo con una carga elevada aumentan la cantidad de energía térmica que debe ser evacuada de forma eficaz.
Precisamente por eso, el transformador de aceite necesita aceite.
No sirve para lubricar piezas móviles, porque prácticamente no las hay.
El aceite de transformador cumple funciones mucho más importantes: aísla las partes sometidas a alta tensión, absorbe el calor de los devanados y del núcleo, y lo transporta hacia la cuba y los radiadores.
⚡ El transformador no envejece solo porque pasen los años. Su durabilidad real depende, en gran medida, de la temperatura a la que ha trabajado durante esos años.
Este artículo está dirigido a proyectistas, contratistas, inversores y responsables de la selección de transformadores para plantas industriales, instalaciones de energías renovables, sistemas de almacenamiento de energía, edificios comerciales o infraestructuras críticas.
Explicaremos cómo el transformador transmite la energía, de dónde vienen las pérdidas, cómo el aceite puede aislar y refrigerar simultáneamente, y en qué se diferencian los sistemas de refrigeración ONAN y ONAF.
También mostraremos por qué una sobrecarga del 20% puede generar mucho más de un 20% de calor adicional.
Tiempo estimado de lectura: 9 minutos.
El transformador no produce energía. Cambia sus parámetros.
La energía no se puede crear de la nada ni destruir sin más. Se puede transformar, transmitir, almacenar y disipar en diferentes formas.
Una central eléctrica no "produce" energía en el sentido literal de la palabra. Convierte la energía química del combustible, la energía de la radiación solar, del viento, del agua o de las reacciones nucleares en energía eléctrica.
El transformador realiza la siguiente etapa de este relevo energético.
No crea nuevos kilovatios-hora, sino que transfiere la energía de un circuito a otro y cambia sus parámetros para que pueda ser transportada, distribuida y utilizada de forma segura.
La función básica del transformador es cambiar el valor de la tensión de la corriente alterna.
En una red de distribución típica, puede reducir la tensión media, por ejemplo de 15 kV o 20 kV, al nivel de 400 V utilizado por máquinas, instalaciones de edificios, cuadros de distribución y otros receptores de baja tensión.
En otras aplicaciones, el transformador funciona en sentido inverso y eleva la tensión. Esto ocurre, entre otros, en centrales eléctricas, parques fotovoltaicos y eólicos, donde la electricidad debe ser entregada a la red a un nivel que permita su transporte eficiente a largas distancias.
Se puede comparar el transformador con una caja de cambios de un coche. La transmisión no aumenta la potencia del motor, sino que cambia la relación entre la velocidad de rotación y el par. El transformador, de forma similar, cambia la proporción entre tensión e intensidad, adaptando la energía a las condiciones de cada parte de la instalación.
Cuando la tensión se reduce, por el lado secundario puede circular una corriente mayor. Cuando la tensión se eleva, la corriente disminuye en consecuencia. En un transformador ideal, la potencia de entrada y salida serían iguales. Sin embargo, un equipo real siempre tiene ciertas pérdidas, porque una parte de la energía que transmite se disipa en forma de calor.
Una pérdida del 1% puede parecer insignificante, pero en un transformador que transmite 1 MW, equivale a unos 10 kW de calor. Es como si, en el interior de la cuba de acero, funcionaran varias resistencias eléctricas las 24 horas del día.
El calor debe ser extraído de los devanados y del núcleo, y luego transferido al entorno. Sin una refrigeración eficaz, la temperatura de los elementos más calientes del transformador aumentaría rápidamente, acelerando el envejecimiento del aislamiento y acortando la vida útil prevista del equipo.
¿Qué ocurre entre los devanados?
En el interior de un transformador clásico se encuentran el devanado primario, el devanado secundario y un núcleo magnético común. El devanado primario está conectado a la fuente de alimentación, mientras que el secundario entrega la energía al resto de la instalación.
Ambos devanados están próximos entre sí, pero no están conectados eléctricamente de forma directa. La energía no fluye entre ellos a través de un simple conductor.
Su medio de transporte es el campo magnético variable.
Cuando se aplica tensión alterna al devanado primario, comienza a circular corriente. Alrededor del devanado se genera un campo magnético variable, que es concentrado y conducido por el núcleo. Este campo también abarca el devanado secundario e induce en él una tensión.
Este fenómeno se denomina inducción electromagnética.
La palabra clave aquí es "variable". Un campo magnético estático no permitiría inducir tensión de forma continua en el segundo devanado. Por eso, el transformador clásico funciona con corriente alterna.
En la red eléctrica europea, la frecuencia es de 50 Hz. El campo magnético en el núcleo cambia constantemente de valor y dirección. El núcleo se imanta y desimanta decenas de veces por segundo.
El valor de la tensión en el lado secundario depende principalmente de la relación del número de espiras de ambos devanados. Si el devanado de media tensión tiene más espiras que el de baja tensión, el transformador reduce la tensión.
Por ejemplo, un cambio de 15.000 V a 400 V corresponde a una relación de transformación de aproximadamente 37,5 a 1. Pero esto no significa que todo el diseño del transformador pueda reducirse a una simple división. El proyectista debe tener en cuenta también las caídas de tensión, la tensión de cortocircuito, la regulación por tomas, la densidad de corriente, el flujo magnético, la temperatura de trabajo y los requisitos de aislamiento.
¿Por qué el núcleo no es una sola pieza maciza de acero?
A primera vista, un bloque macizo de acero podría parecer una solución más sencilla y robusta. Pero en un transformador causaría pérdidas muy grandes.
El campo magnético variable induce corrientes no solo en el devanado secundario. También pueden aparecer corrientes en el interior del material del núcleo. Se denominan corrientes parásitas o corrientes de Foucault.
Se pueden imaginar como pequeños remolinos eléctricos que circulan dentro del acero. No realizan ningún trabajo útil. En cambio, calientan el núcleo y aumentan el consumo de energía.
Para limitar este fenómeno, el núcleo del transformador se fabrica con chapas delgadas de acero eléctrico, aisladas eléctricamente entre sí. Cada capa interrumpe el camino por el que podrían circular grandes corrientes parásitas. Así, la cantidad de calor generado se reduce considerablemente.
Pero esta no es la única fuente de pérdidas en el núcleo. El material magnético debe ser imantado y desimantado continuamente. Su estructura no responde al cambio de campo sin cierta resistencia. Este fenómeno se conoce como histéresis magnética.
Por esta razón, el transformador consume una cierta cantidad de energía incluso cuando no hay ninguna carga significativa conectada en el lado secundario.
¿Qué son las pérdidas en vacío y las pérdidas con carga en un transformador?
Las pérdidas que se producen en un transformador se dividen en dos grupos principales:
Pérdidas en vacío
Pérdidas con carga
Las pérdidas en vacío se producen cuando el transformador está bajo tensión.
No importa si la planta industrial está funcionando a plena capacidad o si todas las máquinas están apagadas. Mientras el devanado primario esté alimentado, el núcleo se imanta y desimanta, generando pérdidas.
Se puede comparar con un coche con el motor encendido pero sin moverse. Sigue consumiendo combustible.
En el caso del transformador, esto significa que se consume energía las 24 horas del día, también por la noche, los fines de semana y durante las paradas de producción. Por eso, las pérdidas en vacío son especialmente importantes en instalaciones donde el transformador trabaja la mayor parte del tiempo con poca carga.
Incluso unos pocos cientos de vatios consumidos de forma ininterrumpida durante todo el año se traducen en miles de kilovatios-hora. En unidades de mayor tamaño, estos valores pueden ser aún más elevados.
Las pérdidas con carga aparecen principalmente en los devanados y aumentan con la corriente que circula por ellos. Se deben a la resistencia del conductor, tanto si el devanado es de cobre como si es de aluminio.
En el sector, a menudo se denominan "pérdidas en el cobre", incluso cuando el devanado es de aluminio. El nombre se refiere al tipo de fenómeno, no siempre al material real del conductor.
¿Por qué un 20% adicional de corriente significa aproximadamente un 44% más de pérdidas?
Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente. Esta es una de las relaciones más importantes que hay que entender al seleccionar y operar un transformador.
Si la corriente aumenta un 20%, las pérdidas no aumentan un 20%. Hay que elevar 1,2 al cuadrado, lo que da 1,44. Esto supone aproximadamente un 44% más de pérdidas dependientes de la corriente.
Con un aumento del 30%, el resultado es 1,69, es decir, aproximadamente un 69% más de pérdidas.
En la práctica, esto significa que una sobrecarga aparentemente pequeña puede provocar un aumento mucho mayor de la temperatura de los devanados. Por eso, el transformador no debe seleccionarse "justo", teniendo en cuenta únicamente la suma de las potencias nominales de los receptores.
También hay que verificar el perfil de carga, la duración de los picos, la temperatura ambiente, el sistema de refrigeración y la posibilidad de futuras ampliaciones de la instalación.
Te interesará también este tema:
¿Qué hay dentro de un transformador de aceite?
¿Para qué sirve el aceite en un transformador?
El aceite de transformador cumple dos funciones que, a primera vista, parecen completamente diferentes.
Debe ser un buen aislante eléctrico y, al mismo tiempo, un eficaz transportador de calor.
En el transformador existen altas tensiones y distancias relativamente pequeñas entre elementos que se encuentran a diferentes potenciales. El aire también tiene propiedades aislantes, pero el aceite permite alcanzar una alta rigidez dieléctrica en una construcción compacta.
El líquido llena los espacios entre los devanados, el núcleo, los pasatapas, el aislamiento sólido y los elementos estructurales. Reduce el riesgo de salto eléctrico y de formación de descargas.
Al mismo tiempo, el aceite llega muy cerca de la superficie de los devanados, que es exactamente donde se genera gran parte del calor durante la carga.
Se puede decir que es el sistema circulatorio del transformador.
Absorbe el calor del interior, lo transporta hacia la cuba y los radiadores, lo cede al entorno y regresa a los devanados para recoger otra cantidad de energía térmica.
Sin esta circulación, la temperatura local de los devanados aumentaría, y el aislamiento de papel y los demás materiales aislantes envejecerían mucho más rápido.
El aceite funciona bien solo cuando está limpio y seco.
El aceite de transformador correctamente preparado tiene muy buenas propiedades dieléctricas. El problema comienza cuando aparecen en él agua, contaminantes, partículas sólidas o productos de envejecimiento.
La humedad puede reducir la tensión de ruptura del aceite y acelerar la degradación del aislamiento de celulosa. La alta temperatura acelera aún más las reacciones químicas desfavorables.
En el interior del transformador, el aceite colabora con el aislamiento sólido, normalmente fabricado a base de papel y cartón prensado (pressboard). Los materiales celulósicos pueden absorber agua. Con los cambios de temperatura, la humedad migra entre el papel y el aceite.
Por eso, una muestra de aceite es algo más que un poco de líquido extraído de la cuba. Puede ser una fuente de información sobre el estado de todo el sistema aislante.
Durante el diagnóstico, se analizan, entre otros parámetros, el contenido de agua, la tensión de ruptura, la acidez, el factor de pérdidas dieléctricas y los gases disueltos en el aceite. En algunos casos, también se analizan los compuestos furánicos, que pueden indicar el grado de envejecimiento del aislamiento de celulosa.
Especialmente útil es el análisis de gases disueltos (DGA). Durante el sobrecalentamiento local, las descargas parciales o la formación de arcos eléctricos, pueden generarse gases característicos.
Un solo resultado rara vez da una respuesta completa. Lo que más información aporta es la observación de la evolución en el tiempo. Si la concentración de ciertos gases aumenta sistemáticamente, puede indicar un defecto en desarrollo, incluso si el transformador aparentemente sigue funcionando con normalidad.
¿Cómo circula el aceite si el transformador no tiene bomba?
En muchos transformadores de distribución, la circulación del aceite se produce de forma completamente natural.
El aceite que está en contacto con los devanados y el núcleo absorbe calor. Al aumentar su temperatura, su densidad disminuye ligeramente. El aceite más caliente tiende a ascender.
En su lugar, fluye aceite más frío y denso.
Así se forma una circulación natural. El fenómeno es similar al movimiento del agua al calentarse en una olla. El agua del fondo se calienta, asciende, y la parte más fría desciende.
En el transformador, el flujo se canaliza mediante los conductos de aceite adecuadamente dispuestos. El aceite caliente llega a la parte superior de la cuba, a las paredes onduladas o a los radiadores. Allí cede calor al metal, que lo transmite al aire circundante.
Tras enfriarse, el aceite desciende y vuelve a fluir hacia los devanados.
Todo este proceso puede realizarse sin bombas, siempre que el diseño del transformador, la superficie de refrigeración y las condiciones ambientales garanticen un rendimiento adecuado del intercambio de calor.
La infografía explica la circulación natural del aceite en un transformador de aceite sin utilizar una bomba. Muestra cómo el aceite caliente asciende alrededor de los devanados y del núcleo, cede el calor a través de los radiadores, se enfría y vuelve a descender. CC: ENERGEKS
Un radiador no ayuda si no tiene acceso al aire.
Los radiadores aumentan la superficie a través de la cual el calor puede pasar del aceite al aire. Cuanto mayor es la superficie de intercambio, más eficazmente puede refrigerarse el transformador.
Sin embargo, incluso el radiador mejor diseñado no funcionará correctamente si se ve privado de un flujo de aire libre.
Este es uno de los problemas que aparecen una vez instalado el transformador.
El equipo puede estar colocado demasiado cerca de una pared. La sala de la subestación puede tener aberturas de ventilación insuficientes. El flujo de aire puede estar limitado por el tendido de cables, cuadros de distribución adicionales o materiales almacenados junto al transformador.
En tal situación, el transformador empieza a enfriarse con el aire que él mismo ha calentado previamente.
Se puede comparar con un ordenador al que se han tapado las rejillas de ventilación. Todos los elementos de refrigeración siguen en su sitio, pero el aire caliente no puede ser evacuado eficazmente.
La temperatura dentro de la subestación aumenta gradualmente, y la diferencia entre la temperatura del aceite y la del aire ambiente deja de ser suficiente para disipar la cantidad de calor necesaria.
¿Cómo funciona la refrigeración ONAN?
ONAN es uno de los sistemas de refrigeración más comunes en transformadores de aceite. Las siglas provienen del inglés Oil Natural Air Natural.
La primera palabra indica que el medio aislante y refrigerante es el aceite.
"Natural" significa que el aceite circula dentro del transformador por diferencia de densidad, sin bombas.
El segundo "Natural" se refiere al flujo de aire alrededor de la cuba y los radiadores. El aire también se mueve de forma natural, sin ventiladores.
Este sistema es simple, silencioso y fiable. La ausencia de ventiladores significa menos elementos que requieren alimentación, control y mantenimiento. Tampoco hay motores, rodamientos ni protecciones del sistema de ventilación que puedan fallar.
La limitación es la capacidad de refrigeración. El transformador solo puede ceder el calor que el aire que fluye naturalmente es capaz de absorber.
Por eso, el mismo transformador funcionará de forma diferente en un espacio abierto que en una subestación estrecha con ventilación limitada. También influye la temperatura ambiente. En un día caluroso, la capacidad de disipar calor es menor que en invierno.
ONAF no aumenta la potencia del transformador. Aumenta su capacidad de refrigeración.
ONAF significa Oil Natural Air Forced.
El aceite en el interior del transformador sigue circulando de forma natural. Lo que cambia es el flujo de aire a través de los radiadores, que es forzado mediante ventiladores.
Los ventiladores aumentan la cantidad de aire que circula por las superficies de refrigeración, lo que permite al transformador disipar el calor más rápidamente.
No cambian la relación de transformación, no aumentan la sección de los devanados ni crean energía adicional. Simplemente permiten eliminar una mayor cantidad de calor generado con cargas más elevadas.
Por esta razón, algunos transformadores tienen dos valores de potencia indicados. El menor corresponde al trabajo en sistema ONAN, y el mayor al trabajo con los ventiladores en funcionamiento (ONAF).
Se puede comparar con el procesador de un ordenador. Un ventilador adicional no cambia el número de núcleos ni reconstruye la electrónica. Pero permite mantener un alto rendimiento durante más tiempo sin superar la temperatura admisible.
El sistema ONAF requiere una alimentación auxiliar, sensores de temperatura, automatismos de control y una revisión periódica de los ventiladores. Si el transformador utiliza constantemente la potencia disponible solo con la refrigeración forzada, la avería de un ventilador puede convertirse rápidamente en un problema para toda la instalación.
Quizás también te interese uno de los mejores artículos de nuestro blog:
¿Cómo se fabrica un transformador? 10 etapas de producción de un transformador de aceite.
El punto más caliente puede estar en el interior del devanado.
La temperatura del aceite es un parámetro importante, pero no siempre muestra la imagen completa.
La temperatura más alta puede producirse localmente dentro del devanado. Este lugar se denomina punto caliente o hot spot.
Precisamente la temperatura del hot spot es clave para la durabilidad del aislamiento. El aceite en la parte superior de la cuba puede tener una temperatura aún aceptable, mientras que en una sección del devanado el aislamiento ya está mucho más caliente.
La distribución de la temperatura influye en:
el diseño de los devanados,
la disposición de los conductos de aceite,
la carga,
la temperatura ambiente,
la presencia de armónicos,
el estado del sistema de refrigeración.
Dos transformadores pueden tener una temperatura de aceite similar, pero diferente temperatura en el punto más caliente. Por eso, una evaluación profesional de la capacidad de carga no debe limitarse a la lectura de un solo indicador.
¿Se puede sobrecargar un transformador de aceite?
Una sobrecarga de corta duración no significa necesariamente una avería inmediata.
El transformador tiene una gran inercia térmica. El núcleo, los devanados, la cuba y el aceite no se calientan al instante. Si el equipo ha estado trabajando con poca carga previamente, puede disponer de cierto margen térmico.
Pero esto no significa que cualquier transformador pueda ser sobrecargado de forma segura en cualquier medida.
Influyen:
la temperatura ambiente,
la temperatura inicial del aceite y los devanados,
la duración de la sobrecarga,
el perfil de carga anterior,
el diseño del equipo,
el sistema de refrigeración,
el estado del aislamiento.
Se comportará de forma diferente un transformador que ha estado trabajando al 30% de su capacidad durante varias horas, que uno que ha estado al 95% durante todo el día, encerrado en una subestación calurosa en una tarde de verano.
Durante la sobrecarga, las pérdidas en los devanados aumentan rápidamente. Primero se calientan secciones locales del conductor y del aislamiento. Luego aumenta la temperatura del aceite, la cuba y el resto de elementos.
El efecto más insidioso no siempre es una desconexión inmediata. El transformador puede seguir funcionando, pero la temperatura elevada acelera el envejecimiento del aislamiento de celulosa.
Es como conducir habitualmente con el motor a muy altas revoluciones. El motor no tiene por qué romperse ese mismo día, pero sus componentes se desgastan más rápido.
Los inversores y cargadores pueden cambiar las condiciones de trabajo.
En las instalaciones modernas, la potencia nominal no lo dice todo.
Los sistemas de almacenamiento de energía, las plantas fotovoltaicas, los inversores, los sistemas UPS, los centros de datos, los accionamientos regulados y las estaciones de carga de vehículos eléctricos pueden generar armónicos de corriente.
Los armónicos aumentan las pérdidas adicionales en los devanados y en los elementos metálicos estructurales. También pueden provocar un mayor calentamiento de los conductores neutros y alterar la distribución real de la temperatura en el transformador.
Por eso, afirmar que "los receptores consumen 900 kW, así que un transformador de 1000 kVA es suficiente" puede ser una simplificación excesiva.
Hay que comprobar:
el factor de potencia,
el tipo de receptores,
el nivel de armónicos,
la simultaneidad de funcionamiento,
los picos de carga,
la previsión de desarrollo de la instalación.
Un transformador seleccionado únicamente por su potencia puede cumplir formalmente los requisitos, pero trabajar en condiciones térmicas desfavorables.
¿Transformador de aceite o seco?
El transformador de aceite y el seco realizan la misma función básica: utilizan la inducción electromagnética para cambiar el valor de la tensión.
Se diferencian principalmente en la forma de realizar el aislamiento y la refrigeración.
En el transformador de aceite, el núcleo y los devanados están sumergidos en un líquido aislante. El aceite aumenta la rigidez dieléctrica del sistema y evacúa el calor directamente desde el interior del equipo.
En el transformador seco, los devanados están protegidos por un material sólido, a menudo resina, y la refrigeración se realiza principalmente por aire.
Los transformadores de aceite se suelen elegir para trabajar en exteriores, con potencias mayores, y donde se valora una alta eficiencia y una evacuación eficaz del calor. En relación con su potencia, pueden tener una construcción relativamente compacta.
Los transformadores secos se utilizan con frecuencia en edificios, instalaciones públicas, centros comerciales, hospitales y plantas industriales, especialmente donde es importante limitar la cantidad de líquido aislante.
Sin embargo, no se puede afirmar que una tecnología sea siempre segura y la otra siempre problemática.
El transformador de aceite requiere una retención adecuada del aceite, protecciones contra incendios, un lugar de instalación apropiado y un control del estado del líquido.
El transformador seco necesita una ventilación eficaz, protección contra el polvo y la humedad, y condiciones térmicas adecuadas.
La elección debe basarse en el análisis de toda la instalación, y no en un solo parámetro o eslogan comercial.
Más sobre este dilema en nuestro ya legendario artículo:
¿En qué se diferencia un transformador de aceite de uno seco o resinoso?
El transformador funciona correctamente, pero la subestación se sobrecalienta.
Imaginemos una fábrica donde el transformador se seleccionó correctamente en cuanto a potencia. Tras varios años, la producción se amplía, pero la carga sigue sin superar el valor nominal del equipo.
Sin embargo, en la sala de la subestación aparecen nuevos tendidos de cables, un cuadro de distribución adicional y elementos estructurales. Parte de las aberturas de ventilación se han reducido, y junto a los radiadores comienzan a almacenarse materiales.
En invierno, el sistema funciona sin grandes problemas. En verano, la temperatura en la subestación empieza a aumentar.
El transformador no está formalmente sobrecargado. Sin embargo, tiene cada vez más problemas para disipar el calor, porque la temperatura del aire refrigerante es más alta y el flujo alrededor de los radiadores se ha visto limitado.
En este caso, el problema no es la potencia del equipo. El origen del problema puede ser la ventilación de la subestación.
Sustituir el transformador por uno de mayor tamaño sin mejorar el flujo de aire no resuelve la causa. El equipo más grande también tendrá que disipar el calor en algún lugar.
Por eso, antes de tomar una decisión, conviene analizar el perfil de carga real, la temperatura interior de la subestación, el estado de los radiadores, el funcionamiento de los ventiladores, la libre circulación del aire y la presencia de armónicos.
La potencia en kVA es el inicio de la conversación, no la respuesta definitiva.
La potencia nominal es uno de los parámetros más importantes del transformador, pero no puede ser el único criterio de selección.
Hay que saber:
cuánto tiempo trabajará el equipo cerca de su carga máxima,
si se producen picos de corta duración,
cuál es la temperatura ambiente,
si el transformador se instalará en el interior de un edificio, en una subestación contenerizada o en el exterior.
También es relevante si la instalación incluye inversores, cargadores, sistemas UPS y otros receptores no lineales. Hay que tener en cuenta la ampliación prevista, las condiciones de ventilación, el nivel de ruido admisible y los costes de la energía perdida durante el funcionamiento a largo plazo.
El transformador puede tener suficiente potencia, pero también una combinación inadecuada de:
grupo de conexión,
tensión de cortocircuito,
nivel de pérdidas,
dimensiones,
disposición de los bornes,
equipamiento.
Por eso, la selección correcta del transformador comienza por conocer la instalación, y no por señalar un único valor en un catálogo.
Un buen transformador simplemente debe funcionar con tranquilidad.
Un transformador de aceite puede alimentar durante décadas fábricas, barrios, plantas fotovoltaicas y sistemas de almacenamiento de energía. Aunque desde el exterior permanezca inmóvil, en su interior trabajan sin descanso el campo magnético, los devanados y el aceite, que aísla y disipa el calor al mismo tiempo.
El mejor trabajo de un transformador no es espectacular.
La selección consciente del transformador no comienza con la lectura de un catálogo, sino con la comprensión de cómo va a funcionar el equipo en una instalación concreta.
Si has llegado hasta aquí, ya sabes que detrás del valor aparentemente simple de la potencia se esconden las pérdidas, la temperatura, el sistema de refrigeración, las condiciones de instalación y el perfil de carga real.
Es este enfoque el que permite evitar decisiones arbitrarias y elegir un transformador que funcione de forma estable no solo el día de la puesta en marcha, sino también después de años de operación.
Si estás preparando una nueva inversión, modernizando una subestación transformadora o deseas verificar una solución previamente seleccionada, te invitamos a contactar con nuestro equipo.
Te ayudaremos a traducir los requisitos técnicos del proyecto en parámetros concretos del equipo y a seleccionar la solución adecuada para las condiciones de trabajo.
Consulta nuestra oferta completa de transformadores de aceite y secos.
Revisa también los transformadores actualmente disponibles en stock — sin esperar los plazos de fabricación estándar.
y si te interesan los materiales prácticos sobre transformadores, energía y diseño de instalaciones, síguenos también en LinkedIn. Publicamos regularmente conocimientos técnicos, ejemplos de aplicación y consejos útiles para la preparación de inversiones.
fuentes:
Transformadores para subestaciones contenerizadas. Cómo elegir el transformador adecuado para una subestación prefabricada, instalaciones industriales y proyectos de energías renovables.
El proyecto está listo.
La documentación aprobada.
La cimentación hormigonada. El contenedor casi espera el transporte.
¿El transformador? Estándar. 1250 kVA. ¿Qué podría salir mal?
El día de la entrega resulta que el transformador no cabe en el compartimento.
O cabe -en el plano- pero una vez instalados los pasatapas, cables, cubiertas y radiadores, no se puede cerrar la puerta.
O se puede cerrar, pero no hay forma de sacarlo después sin desmontar media subestación.
Y entonces comienza el arte escultórico del sector.
Cambio de la estructura del contenedor. Desplazamiento del cuadro de distribución. Nuevas conexiones con barras. Otro transporte. Llamada al inversor. Llamada al fabricante. Llamada a la persona que "envió la ficha de catálogo".
Los costes aumentan, el calendario empieza a parecer una historia de fantasía, y el transformador —el equipo que solo debía estar ahí y zumbar— se convierte de repente en el protagonista de la inversión.
Y solo bastaba con haber hecho unas pocas preguntas adecuadas antes.
Cualquiera que haya diseñado al menos una vez una subestación transformadora prefabricada (PSS) conoce esta regla: el transformador no se selecciona solo para la potencia de la instalación. Se selecciona para toda la subestación, su construcción, su ventilación, sus protecciones, sus condiciones de red y su futuro modo de funcionamiento.
En Energeks trabajamos con transformadores de media/baja tensión destinados, entre otros, a subestaciones contenerizadas, instalaciones industriales, plantas fotovoltaicas y sistemas de almacenamiento de energía.
Sabemos, por tanto, que dos transformadores con la misma potencia en kVA pueden tener una placa de características similar, pero dimensiones, pérdidas, disposición de salidas, peso, nivel de ruido y requisitos operativos completamente diferentes.
Esta guía deberían leerla los proyectistas de subestaciones PSS, los contratistas generales, los integradores de instalaciones fotovoltaicas y de almacenamiento, los ingenieros eléctricos y los inversores industriales.
Después de su lectura, sabrás:
cómo seleccionar correctamente la potencia del transformador,
cuándo elegir transformador de aceite y cuándo seco,
qué dimensiones comprobar antes de aprobar el contenedor,
cómo calcular la influencia de las pérdidas en la ventilación del compartimento,
por qué la tensión de cortocircuito afecta a todo el cuadro de baja tensión,
qué acordar con el fabricante del transformador y el fabricante de la subestación,
y cómo evitar los errores que suelen descubrirse durante el montaje.
Tiempo de lectura: aproximadamente 10 minutos.
El transformador para una subestación contenerizada no es un transformador "estándar de estante"
Técnicamente, un transformador en una subestación contenerizada puede ser una construcción muy similar a un transformador de distribución estándar.
Desde el punto de vista del proyecto, la situación es completamente diferente.
Un transformador que trabaja libremente en el exterior tiene aire alrededor, espacio para mantenimiento y condiciones relativamente buenas para disipar calor. En una subestación contenerizada, queda encerrado en un compartimento metálico o de hormigón, a menudo entre el cuadro de media tensión y el de baja tensión. Sus vecinos más cercanos también producen calor, y en verano, la envolvente de la subestación puede calentarse aún más por el sol.
El transformador no sabe que el proyecto se ve muy elegante en el programa CAD. Reacciona a la temperatura, a las corrientes, al campo magnético y a la cantidad real de aire que fluye entre los radiadores.
Las subestaciones transformadoras prefabricadas con tensión superior a 1 kV y hasta 52 kV están cubiertas por la IEC 62271-202:2022. La norma define, entre otras cosas, las condiciones de trabajo, los parámetros nominales, los requisitos constructivos y los métodos de ensayo de las subestaciones completas. En su última edición, también se ha incluido la evaluación de la influencia de la radiación solar en la temperatura interior de la envolvente y se han precisado los ensayos de calentamiento.
Esta es una distinción importante:
el cumplimiento por parte del transformador de la serie IEC/EN 60076 no significa automáticamente que toda la subestación con ese transformador vaya a funcionar correctamente.
El transformador y la envolvente deben tratarse como un sistema térmico, eléctrico y mecánico único.
El papel lo acepta todo. El contenedor tiene un sentido del humor un poco más limitado.
Selección de la potencia del transformador: la placa de características es solo el principio
La forma más común de selección es la siguiente:
La potencia de los receptores es de aproximadamente 900 kW, así que tomemos un transformador de 1000 kVA.
A veces será una decisión correcta.
A veces será un problema muy bien empaquetado.
La potencia del transformador se expresa en kilovoltamperios, es decir, kVA o MVA.
Los receptores, en cambio, suelen describirse por su potencia activa en kilovatios (kW) . Para pasar de un valor a otro, hay que tener en cuenta el factor de potencia:
S = P / cosφ
Para una carga de 900 kW y cosφ = 0,9:
S = 900 / 0,9 = 1000 kVA
Teóricamente, un transformador de 1000 kVA encaja a la perfección.
El problema es que un transformador "perfectamente ajustado" a veces lo es exclusivamente en la hoja de cálculo.
No preguntes solo: "¿cuántos kilovatios?"
Antes de elegir la potencia, hay que establecer:
la potencia máxima simultánea,
el perfil de carga a lo largo del día y del año,
el factor de potencia,
la presencia de motores y sus corrientes de arranque,
la presencia de armónicos,
la posible ampliación de la instalación,
la temperatura ambiente,
la dirección del flujo de energía,
las sobrecargas esperadas,
el sistema de compensación de potencia reactiva.
Una fábrica puede tener una potencia instalada total de 1400 kW, pero nunca consumir más de 750 kW. También puede tener receptores de 800 kW que, durante unos minutos de arranque, se comportan como si intentaran poner en marcha una pequeña fundición.
Por eso, no solo cuenta la suma de potencias, sino también el factor de simultaneidad y el carácter de la carga.
¿Y si sobredimensionamos directamente?
Añadir un margen razonable suele ser una buena práctica. Comprar un transformador del doble de potencia "por si acaso" ya no lo es tanto.
Un transformador sobredimensionado:
cuesta más,
es más grande y pesado,
puede requerir una subestación mayor,
genera pérdidas en vacío durante todo el tiempo que está bajo tensión,
puede aumentar la corriente de cortocircuito disponible en el lado de baja tensión,
puede funcionar la mayor parte del tiempo lejos de su punto óptimo de carga.
Las pérdidas en vacío se producen siempre que el transformador está alimentado, incluso si los receptores apenas consumen nada. Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente.
Es decir, un transformador comprado "con mucho margen" puede, durante 20 años, calentar tranquilamente el aire y el balance del inversor.
Los requisitos actuales de ecodiseño para transformadores introducidos en el mercado de la UE se derivan del Reglamento 548/2014, modificado por el Reglamento 2019/1783.
Los requisitos Tier 2 son aplicables desde julio de 2021 y limitan las pérdidas admisibles o exigen un determinado nivel de eficiencia.
Ejemplo: transformador de 1250 kVA
La corriente nominal en el lado de 400 V es:
I = 1.250.000 / (√3 × 400) ≈ 1804 A
Este único resultado influye en:
la sección y el número de cables de baja tensión,
la construcción de las barras,
la corriente nominal del cuadro de distribución,
la aparamenta de protección,
el modo de conexión del transformador,
la temperatura de las conexiones,
el espacio necesario para las salidas.
Si la tensión del lado de baja tensión es de 800 V, la corriente cae a aproximadamente 902 A. La potencia del transformador sigue siendo la misma, pero la geometría de las conexiones y los requisitos para el cuadro de distribución cambian radicalmente.
Por eso, la información "1250 kVA" sin especificar las tensiones es más o menos tan completa como pedir un coche con la descripción "grande, mejor en rojo".
Carga industrial, fotovoltaica y BESS: la misma potencia, diferente trabajo
Un transformador de distribución estándar en una planta industrial suele alimentar receptores.
Un transformador en una planta fotovoltaica trabaja principalmente con el flujo de energía de los inversores a la red.
En un sistema de almacenamiento de energía (BESS), la dirección del flujo cambia regularmente: carga, descarga, regulación de potencia reactiva, trabajo a carga parcial y ciclos de carga rápidos.
No es una diferencia cosmética.
En instalaciones fotovoltaicas y BESS, se debe proporcionar al fabricante del transformador al menos:
la potencia y el número de inversores o PCS,
la tensión en el lado de los inversores,
la potencia activa máxima,
el rango de potencia reactiva,
el cosφ requerido,
el perfil de carga y descarga,
el contenido esperado de armónicos,
la posibilidad de funcionamiento continuo a plena potencia,
la frecuencia de los cambios de carga,
la tensión de la red en el lado de media tensión,
los requisitos del operador del sistema de distribución.
La serie IEC 60076 no solo cubre los parámetros generales del transformador, sino también aspectos relacionados con armónicos, transporte, corrientes continuas, monitorización del estado y la forma funcional de especificar el equipo.
La conclusión es simple:
el transformador para un BESS o una planta fotovoltaica no debe solicitarse basándose únicamente en la potencia de los inversores.
Un inversor no es una resistencia de calefacción. Genera un espectro específico de corrientes, puede funcionar con potencia reactiva y puede causar pérdidas adicionales en los devanados y elementos estructurales del transformador.
¿Transformador de aceite o seco para una subestación contenerizada?
Esta es una de las preguntas más frecuentes.
Y, como siempre en el sector energético, la respuesta más profesional es:
depende.
Transformador de aceite
El transformador de aceite, generalmente hermético con refrigeración ONAN, es una opción común para subestaciones transformadoras contenerizadas.
Ventajas:
buenas propiedades de refrigeración,
dimensiones compactas para una potencia dada,
alta resistencia a sobrecargas periódicas,
construcción probada,
relación coste-potencia generalmente favorable,
buena adaptación al trabajo en subestaciones exteriores.
Sin embargo, requiere tener en cuenta:
el tipo y la cantidad de líquido aislante,
la protección contra fugas,
la cuba de retención o el compartimento estanco,
la protección contra incendios,
el acceso a válvulas, indicadores y protecciones,
la posibilidad de sustitución segura del equipo.
El transformador de aceite puede ser una solución muy segura, pero aquí no funciona la regla: "pongámoslo y el aceite ya se las arreglará".
Transformador seco de resina
El transformador seco no tiene depósito con líquido aislante. Se elige a menudo donde los requisitos contra incendios, la reducción del riesgo de fuga o la ubicación cercana a personas e infraestructuras son importantes.
IEC 60076-11 cubre los transformadores secos e incluye, entre otros, las clases ambientales, climáticas, de incendio, la influencia de la altitud sobre el nivel del mar y el funcionamiento del transformador en una envolvente.
Ventajas del transformador seco:
ausencia de aceite mineral,
sin riesgo de fuga de líquido aislante,
posibilidad de instalación cerca de los receptores,
requisitos reducidos en cuanto a la gestión del aceite,
buena solución para edificios, instalaciones públicas y ciertas aplicaciones industriales.
Pero hay un pero del tamaño de un radiador.
El transformador seco depende en gran medida de un flujo de aire correcto. El aire debe entrar libremente por la parte inferior, fluir a través de los devanados y salir por la parte superior. Las instrucciones de instalación de los fabricantes subrayan la necesidad de garantizar la ventilación y mantener la temperatura del aire dentro de los límites de diseño del transformador.
En un contenedor pequeño y soleado, un transformador seco sin una ventilación bien calculada puede recordar rápidamente que la palabra "seco" no significa "insensible a la temperatura".
¿Y los ésteres?
Los fluidos de éster pueden considerarse donde se necesitan propiedades ambientales o de resistencia al fuego diferentes a las del aceite mineral estándar.
Sin embargo, no deben tratarse como un sustituto simple "uno a uno". El tipo de fluido influye, entre otros aspectos, en el diseño del sistema aislante, la refrigeración, las juntas, los parámetros térmicos y el precio del equipo.
La elección debe acordarse con el fabricante del transformador ya en la fase de especificación, y no añadirse con un bolígrafo el día antes del pedido.
La infografía compara el transformador de aceite, el seco de resina y las soluciones con ésteres para una subestación transformadora contenerizada, indicando las diferencias en refrigeración, seguridad, ventilación, dimensiones y requisitos operativos.
CC: ENERGEKS 2026
Dimensiones: la potencia coincide, pero la física se negó a cooperar
Uno de los errores más costosos al diseñar una subestación transformadora prefabricada es aprobar su construcción basándose en las "dimensiones típicas del transformador".
El problema es que un transformador típico de 1000 kVA en realidad no existe.
Existe, en cambio, un transformador concreto de un fabricante concreto, con un núcleo determinado, unas pérdidas determinadas, una disposición de radiadores, un equipamiento, un modo de refrigeración, una tensión de cortocircuito, unos pasatapas y una distancia entre ejes de ruedas o patines. Dos equipos con la misma potencia, relación de transformación y grupo de conexión pueden diferir en longitud, anchura o altura en varios centímetros. A veces, en varias decenas.
En el papel seguirá siendo un transformador de 1000 kVA. En el contenedor, uno cabrá sin problemas y el otro hará que el proyectista empiece a mover las paredes en el modelo 3D con la esperanza de que el acero en la realidad también resulte elástico.
Por eso, la longitud, la anchura y la altura del cuerpo son solo el principio. Hay que conocer:
el contorno máximo del equipo junto con radiadores, pasatapas, bornes y accesorios,
la altura necesaria para retirar las cubiertas,
la posición de los bornes de media y baja tensión,
la distancia entre ejes de las ruedas,
la dirección de rodadura,
la masa total,
el centro de gravedad,
la ubicación de los puntos de elevación.
A esto se añade el espacio para los radios de curvatura de los cables, las distancias de aislamiento y el acceso para mantenimiento. El transformador puede caber en el compartimento como un volumen, pero una vez conectados los cables, puede resultar que el cable de media tensión tenga que girar en un ángulo hasta ahora conocido solo en el yoga avanzado.
Los requisitos de aislamiento y las distancias externas en el aire no son una sugerencia estética. IEC 60076-3 describe los requisitos de aislamiento y las distancias recomendadas entre partes activas, así como entre partes activas y tierra. Los diez centímetros que faltan no se pueden recuperar acercando el pasatapas de media tensión a la pared metálica solo porque en el programa de diseño se ve ordenado.
Hay otra cosa que es fácil olvidar: el transformador no solo tiene que estar en la subestación. Primero hay que llevarlo hasta allí.
Por lo tanto, hay que revisar todo el recorrido del equipo, desde el camión hasta su posición de trabajo. ¿Pasará por la puerta? ¿El umbral no es demasiado alto? ¿El suelo soportará su peso durante el desplazamiento? ¿Quedará espacio para los rodillos, el cabrestante y las maniobras? ¿Una vez colocados los demás equipos, la grúa podrá seguir accediendo al compartimento?
¿Y qué ocurrirá dentro de quince o veinte años, cuando el transformador tenga que ser retirado?
La subestación debe diseñarse no solo para el día del montaje, sino también para el día de la primera sustitución importante. A veces, eso significa una pared desmontable, a veces un techo desmontable, y a veces una vía de transporte adecuadamente planificada. Lo importante es que la solución se contemple en el proyecto, y no durante una avería.
Un transformador que cabe en el compartimento con un margen de veinte milímetros no encaja perfectamente.
Simplemente está avisando de forma muy educada de que alguien va a tener un problema.
Ventilación del compartimento del transformador: el calor no desaparece con buenas intenciones
Cada vatio de pérdidas del transformador se convierte finalmente en calor. No desaparece en la documentación, no se disipa en el calendario y no se deja convencer de que no se ha previsto espacio para él en el proyecto.
Si las pérdidas totales del transformador son, por ejemplo, de 12 kW, dentro de la subestación tenemos una fuente de calor equivalente a varios calefactores eléctricos potentes funcionando sin parar. A esto se suman las pérdidas del cuadro de baja tensión, las conexiones con barras y los cables, y en verano, también la radiación solar que calienta la envolvente de la subestación.
Como resultado, el transformador puede tener aún margen eléctrico, pero térmicamente encontrarse ya al borde de lo razonable.
La temperatura ambiente y el perfil de carga influyen en la temperatura de trabajo y en el envejecimiento del aislamiento. Esto significa que un equipo que trabaja durante años en un compartimento demasiado caliente puede no estar formalmente sobrecargado, pero su aislamiento se desgastará más rápido de lo previsto.
Por eso, la ventilación no puede ser un añadido que se incluye al final del proyecto. Debe derivarse de las pérdidas reales del transformador y de las condiciones de trabajo de la subestación.
En la ventilación natural, la regla es simple: el aire frío debe entrar por la parte baja, calentarse al pasar por el compartimento y salir por la parte alta. Una regla simple no significa que el proyecto sea simple.
El aire, como una persona después de ocho horas en una obra, elige el camino más fácil. Si las rejillas están mal colocadas, puede fluir directamente de la entrada a la salida, sin pasar por el transformador. En el plano todo se ve correcto, el aire realmente circula, solo que no necesariamente donde se necesita.
También hay que fijarse en la superficie activa de las aberturas, y no solo en sus dimensiones exteriores. Una rejilla de un metro cuadrado no proporciona automáticamente un metro cuadrado de flujo libre. Las lamas, las mallas antipájaros, los filtros y los silenciadores pueden reducir la sección real de tal forma que una abertura generosa empiece a funcionar como el equivalente energético de respirar con una pajita.
Importan las pérdidas de carga, la diferencia de altura entre la entrada y la salida, la protección contra el agua, el viento y la diferencia de temperatura prevista. Cuantos más elementos limiten el flujo, mayor puede ser la abertura necesaria.
Si la ventilación natural no es suficiente, hay que recurrir a la ventilación forzada. En ese caso, la elección del ventilador tampoco es el final de la historia.
Hay que definir el caudal requerido, la temperatura de arranque, el modo de control y el comportamiento del sistema tras una pérdida de tensión. También hay que decidir qué ocurre si el ventilador falla. ¿Se activa una alarma? ¿El otro ventilador toma el relevo? ¿La temperatura del transformador se transmite a la automatización de la subestación o al sistema superior?
Un ventilador no debería ser la única barrera entre el transformador y el sobrecalentamiento si nadie sabe si sigue girando.
Una ventilación bien diseñada no es vistosa. No hace ruido alrededor de sí misma, no requiere llamadas telefónicas y normalmente nadie piensa en ella.
Es decir, funciona exactamente como debe.
Tensión de cortocircuito uk%: un pequeño porcentaje, grandes consecuencias
La tensión de cortocircuito es uno de esos parámetros que parecen inofensivos hasta que se empieza a calcular la corriente de cortocircuito y el dimensionamiento del cuadro de baja tensión.
Para un transformador de 1250 kVA con tensión secundaria de 400 V, la corriente nominal es de aproximadamente 1804 A. Si la tensión de cortocircuito es del 6%, la corriente de cortocircuito aproximada en los bornes del transformador se puede estimar con la fórmula:
Ik ≈ In × 100 / uk
Sustituyendo:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA
Este cálculo es simplificado, ya que no tiene en cuenta la impedancia total de la red de alimentación, los cables, las barras y las conexiones. Pero muestra la escala del problema.
Si la tensión de cortocircuito es menor, la corriente de cortocircuito aumentará. El cuadro de distribución, las barras y la aparamenta deberán soportar mayores esfuerzos térmicos y dinámicos. Si uk% es mayor, la corriente de cortocircuito disminuirá, pero aumentarán las caídas de tensión durante la carga, lo que puede dificultar, por ejemplo, el arranque de grandes motores.
Este único parámetro influye, por tanto, simultáneamente en la selección del cuadro de distribución, los interruptores, las protecciones, la selectividad, las caídas de tensión y la posibilidad de funcionamiento en paralelo de los transformadores.
No debe copiarse la tensión de cortocircuito de un proyecto anterior solo porque el proyecto anterior funcionaba.
El hecho de que la instalación anterior no se haya incendiado aún no es un método de cálculo.
Grupo de conexión: unas pocas letras que pueden detener todo el sistema
Designaciones como Dyn5 o Dyn11 pueden parecer un código escrito por alguien que no quería usar frases completas. En realidad, transmiten información importante sobre la forma de conexión de los devanados, la salida del punto neutro y el desfase entre el lado de media y baja tensión.
El grupo de conexión influye en:
el sistema de puesta a tierra del punto neutro,
el funcionamiento de las protecciones de fallo a tierra,
el flujo de la componente homopolar,
la compatibilidad del transformador con la instalación existente.
También es relevante para la colaboración con inversores, generadores y otros transformadores.
Hay que prestar especial atención al funcionamiento en paralelo. Dos transformadores con la misma potencia y las mismas tensiones no pueden funcionar necesariamente juntos.
Deben tener grupos de conexión compatibles, relaciones de transformación y secuencias de fases idénticas. También son importantes las posiciones de las tomas, los valores de la tensión de cortocircuito y la característica de la impedancia. Si estos parámetros difieren, pueden aparecer corrientes de circulación entre los transformadores, y la carga no se repartirá como se esperaba.
Los transformadores no aprenden a colaborar en un viaje de integración.
Deben entenderse ya en la placa de características.
Relación de transformación y tomas: la red no siempre tiene los kilovoltios que prometía
Una anotación como 15/0,4 kV parece concreta, pero sigue sin decirlo todo.
Hay que conocer:
las condiciones reales de tensión de la red,
el nivel de aislamiento requerido,
la tensión más alta del equipo Um,
el rango de regulación de tomas,
el número de escalones y el valor de cada escalón,
en qué posición de la toma se da la relación de transformación nominal,
y qué tensión se espera en el lado de baja tensión durante la carga normal.
En los transformadores de distribución típicos, se utiliza un cambiador de tomas sin tensión. Esto significa que el cambio de relación requiere la desconexión y el aislamiento del transformador.
No es, por tanto, un regulador que ajuste automáticamente la tensión en cualquier situación.
Si la tensión en el lado de media tensión aumenta durante los periodos de intensa generación fotovoltaica, una relación de transformación mal elegida puede provocar una tensión demasiado alta en el lado de baja tensión. En una red débil y con mucha carga, el problema puede ser el contrario: la tensión empezará a bajar.
Las tomas permiten ajustar la relación de transformación a las condiciones de la red, pero no corrigen un sistema mal diseñado.
No son un mando mágico etiquetado con la palabra "todo irá bien".
Salidas de media y baja tensión: los cables también necesitan espacio
El transformador no termina en la cuba y los radiadores. También hay que conectarlo al cuadro de media y baja tensión, y la forma de realizar estas conexiones puede cambiar por completo la disposición del compartimento.
En el lado de media tensión se pueden utilizar, entre otros, pasatapas de porcelana o enchufables, con salidas superiores o laterales. En el lado de baja tensión pueden aparecer bornes planos, cables o conexión a un puente de barras. Cada una de estas soluciones requiere diferente espacio y diferente acceso de montaje.
Especialmente en el lado de baja tensión, unos pocos centímetros marcan una gran diferencia. Con un transformador de 1250 kVA, la corriente nominal en el lado de 400 V supera los 1800 A. En unidades mayores, hablamos ya de varios miles de amperios.
En tal configuración, un desplazamiento de los bornes puede obligar a reconstruir todo el puente de barras.
Por eso, antes de aprobar la construcción de la subestación, hay que conocer:
el lado de conexión de media y baja tensión,
el orden de las fases,
la altura y separación de los bornes,
el tipo de terminales.
También hay que tener en cuenta:
el número de cables por fase,
sus radios de curvatura,
el modo de fijación,
el espacio necesario para realizar las conexiones.
Las conexiones con barras requieren además considerar las fuerzas electrodinámicas, la dilatación térmica y la compensación de vibraciones.
Los cables pesados no pueden colgar de los pasatapas del transformador como una bolsa de la compra de una manivela. Deben tener su propio soporte y alivio mecánico para no transmitir fuerzas a los bornes.
También conviene dejar al técnico el espacio suficiente para que pueda usar una llave dinamométrica sin tener que desmontar media subestación y su propia muñeca.
Puesta a tierra: "de alguna manera lo conectamos" no es un esquema
La puesta a tierra del transformador y de toda la subestación debe planificarse de forma inequívoca.
Hay que definir:
el sistema de puesta a tierra del punto neutro en el lado de baja tensión,
la conexión de la cuba o estructura del transformador a la barra principal de tierra,
la puesta a tierra de las pantallas de los cables,
las conexiones equipotenciales.
Si la construcción del transformador requiere una salida separada para la puesta a tierra del núcleo, también debe figurar en el proyecto.
No es un detalle de montaje.
El sistema de puesta a tierra influye en el funcionamiento de las protecciones, en los valores de las corrientes durante los fallos a tierra y en el comportamiento de todo el sistema en situaciones de emergencia. Requieren especial atención las instalaciones con inversores, filtros EMC, cargas no lineales, sistemas de alimentación ininterrumpida (SAI) y fuentes de respaldo.
También hay que determinar si el punto neutro del lado de baja tensión será accesible y qué capacidad de corriente debe tener. En instalaciones con un gran número de cargas no lineales, por el neutro pueden circular corrientes significativas de armónicos de tercer orden y sus múltiplos.
En tal caso, el neutro no es un añadido a las tres fases.
Y desde luego no es "esa cuarta barra que pondremos más tarde".
Ruido y vibraciones: el transformador no es ruidoso... hasta que se coloca al lado de un dormitorio
Todo transformador emite sonido. Proviene principalmente de los fenómenos en el núcleo y de las fuerzas electromagnéticas sobre los devanados.
En espacios abiertos, puede ser apenas perceptible. Una vez encerrado en un contenedor, la situación puede cambiar.
La envolvente de la subestación puede amortiguar parte del sonido, pero también puede reflejar las ondas, amplificar ciertas frecuencias y actuar como una caja de resonancia. Las vibraciones pueden transmitirse a través del suelo, a la cimentación y luego a los elementos estructurales vecinos.
Por eso, en ubicaciones cercanas a viviendas, oficinas, hospitales u otras instalaciones sensibles al ruido, no basta con afirmar que el transformador "es silencioso".
Hay que conocer:
el nivel de potencia acústica garantizado,
evaluar la construcción de la cimentación,
el método de asentamiento del equipo,
la influencia de los ventiladores y las persianas.
También conviene analizar las conexiones entre el transformador y el cuadro de distribución.
Las juntas antivibratorias no servirán de mucho si el transformador se conecta a la estructura de la subestación mediante un puente de barras rígido, que transmitirá las vibraciones como un mensajero profesional.
El ruido debe analizarse, por tanto, como una característica de toda la subestación, y no solo del transformador. El equipo puede cumplir los requisitos, pero el contenedor, la cimentación y la ventilación decidirán lo que finalmente oirá la persona al otro lado de la valla.
Artículo relacionado:
Cómo no quemar un millón. Principios de construcción de una subestación transformadora para la industria pesada
Qué incluir al solicitar un transformador para una subestación contenerizada
Una buena solicitud de oferta no tiene por qué tener 40 páginas, cinco anexos y sellos con el águila.
Pero debe contener la información suficiente para que el fabricante del transformador no tenga que adivinar si el equipo va a alimentar una nave de producción, una planta fotovoltaica, un sistema de almacenamiento de energía o quizás una pequeña central eléctrica oculta bajo el nombre de "edificio de oficinas".
Cuantos más datos clave proporciones al principio, menos llamadas, menos aclaraciones y menos frases mágicas del tipo "eso aún depende".
Y, sobre todo, mayor será la probabilidad de que la oferta recibida se refiera al transformador que realmente necesitas, y no al que se pudo presupuestar más rápido.
⚡ Primero, la parte eléctrica, porque el transformador vive de la tensión
Para empezar, hay que decir qué potencia se necesita. El valor en kVA o MVA es la base de toda la solicitud. Sin ella, la conversación es como ir a un restaurante y preguntar: "¿cuánto cuesta la comida?".
Pero la potencia sola no es suficiente. Se necesitan:
las tensiones en el lado de media y baja tensión,
la frecuencia,
el grupo de conexión esperado.
Estos parámetros deciden con qué red trabajará el transformador y si, tras su conexión, todo sonará según el proyecto o si, más bien, se formará un jazz experimental de instalación.
También debe indicarse la tensión de cortocircuito. Ese pequeño porcentaje tiene un gran impacto en las corrientes de cortocircuito, la selección de protecciones, las caídas de tensión y la colaboración con el cuadro de distribución. uk% no debería copiarse del último proyecto solo porque "allí también era 6% y funcionaba".
Otro punto es el rango de regulación de tomas y el número de escalones disponibles. La red no siempre se comporta exactamente como en el esquema unifilar, por lo que es bueno saber si el transformador debe permitir la corrección de la relación de transformación y en qué rango.
A esto se añade el nivel de aislamiento, los valores requeridos de pérdidas en vacío y con carga, y las expectativas sobre el ruido. Este último parámetro suele aparecer cuando el transformador empieza a trabajar a cinco metros de una oficina, una vivienda o la caseta de vigilancia, y alguien descubre que el "suave zumbido" tiene vida acústica propia.
⚡ Luego, explica qué va a hacer realmente este transformador
Dos transformadores con la misma potencia pueden tener una vida profesional completamente diferente.
Uno, la mayor parte del año, alimenta tranquilamente la iluminación, la ventilación y algunas líneas tecnológicas. El otro, maneja grandes motores, inversores, soldadoras o el PCS de un sistema de almacenamiento de energía que cambia de dirección constantemente. En la placa de características pueden parecer similares, pero su día a día es completamente distinto.
Por eso, hay que describir:
el tipo de carga,
la potencia activa máxima,
el factor de potencia cosφ o el rango de potencia reactiva, especialmente si en la instalación trabajan inversores, sistemas de compensación o equipos de electrónica de potencia.
El perfil de trabajo es muy importante. El transformador soporta de forma diferente una carga constante durante todo el día, picos cortos o sobrecargas regulares. Conviene indicar si trabaja 24 horas, solo en un turno, estacionalmente o si, quizás, en verano recibe más trabajo justo cuando la temperatura en el contenedor empieza a parecerse al interior de un horno.
Si en el sistema hay motores, hay que dar las corrientes de arranque. Si hay inversores, rectificadores, SAI o cargadores, hay que mencionar los armónicos. No es necesario enviar un doctorado sobre calidad de la energía, pero la información sobre el carácter de la carga puede evitar la selección de un transformador para unas condiciones que, en realidad, nunca verá.
También conviene indicar la dirección del flujo de energía. En una instalación clásica, la energía fluye de la red a los receptores. En instalaciones fotovoltaicas y BESS, la situación puede invertirse, a veces varias veces al día. Si se prevé el funcionamiento en paralelo con otro transformador, generador u otra fuente, también hay que decirlo desde el principio. El transformador no aprecia las sorpresas de integración.
⚡ El contenedor está en el mundo real, no en un entorno CAD neutro
Las condiciones ambientales suelen tratarse como un anexo a la especificación. Es un error, porque el transformador no trabaja en el catálogo, sino en una ubicación concreta.
Hay que indicar si el equipo se instalará en interior o exterior. En el caso de una subestación contenerizada, "exterior" no significa aún que el transformador tenga acceso confortable al aire fresco. Sigue encerrado en un compartimento metálico que, durante varias horas al día, recoge el sol como una sartén solar.
Hay que dar la temperatura ambiente mínima y máxima, la altitud sobre el nivel del mar, la humedad y el nivel de polvo. La altitud afecta a la refrigeración y al aislamiento; la humedad, al riesgo de condensación; y el polvo, a la ventilación y a la limpieza de las superficies aislantes.
Si en el entorno hay sustancias corrosivas, atmósfera salina, productos químicos o polvos industriales agresivos, el fabricante debe saberlo. Una subestación junto a una planta química, una depuradora, una cementera y un tranquilo centro logístico no trabaja en las mismas condiciones, aunque todos los proyectos tengan una cubierta igualmente estética.
Conviene definir los requisitos de condensación y la exposición de la subestación a la radiación solar. Un contenedor a la sombra entre edificios y un contenedor solitario en una explanada abierta a pleno sol son dos microclimas diferentes. El transformador notará la diferencia antes que el usuario.
⚡ Luego viene la mecánica, el momento en que los centímetros recuperan el poder
El transformador puede tener parámetros eléctricos ideales y, aun así, no ser adecuado para una subestación concreta porque es demasiado ancho, demasiado alto, demasiado pesado o tiene las salidas en el lado equivocado.
Por eso, en la solicitud hay que indicar las dimensiones máximas admisibles y el peso del equipo. Y no solo las dimensiones de la cuba o los devanados. Hay que incluir radiadores, pasatapas, accesorios, cajas, válvulas, asas y todo lo que en el mundo real sobresale del elegante rectángulo del plano.
La dirección de las salidas de media y baja tensión también debe especificarse claramente. Permite evitar que el cuadro de distribución espere a la izquierda, el transformador saque los bornes a la derecha, y alguien intente crear entre ellos un sistema de conexiones que parezca una instalación artística.
El tipo de conectores debe elegirse en función del modo de conexión con el cuadro de distribución. Se usan soluciones diferentes para cables, para puentes de barras y para pasatapas enchufables. Conviene indicar los requisitos de orden de fases, separación de bornes y altura de las conexiones.
Si el transformador tiene ruedas o patines, hay que especificar su separación y dirección de rodadura. Esto es importante para las guías, el suelo de la subestación y el modo de introducción del equipo en el compartimento.
También hay que describir el transporte. ¿El transformador se deslizará por la puerta, se bajará por el techo, se introducirá sobre rodillos, o quizás la subestación se montará a su alrededor? Las dimensiones de las puertas, la capacidad de carga del suelo, el acceso para la grúa y el espacio de maniobra no son detalles logísticos. Son parte del proyecto.
En esta fase, también conviene indicar el equipamiento adicional: indicadores de temperatura, sensores, protecciones, contactos de alarma, monitorización, válvulas, relés, ventiladores, envolventes, pasatapas u otros elementos requeridos por el inversor y la automatización de la subestación.
⚡ Por último, la documentación, es decir, todo lo que de repente todos necesitan "para ayer"
Una buena solicitud debe especificar qué documentación se espera y cuándo debe entregarse.
La base es el plano de dimensiones. Es lo que permite al fabricante de la subestación comprobar si el transformador realmente cabe en el compartimento, si tiene el espacio adecuado para las conexiones y si puede montarse con seguridad.
También se necesitará la ficha técnica y la lista de pérdidas. Las pérdidas son importantes no solo para evaluar la eficiencia, sino también para los cálculos de ventilación y el balance térmico del compartimento.
Dependiendo de la fase del proyecto y de los requisitos del inversor, pueden ser necesarios los protocolos de ensayo, el modelo de placa de características, el manual de transporte, montaje y puesta en marcha y las correspondientes declaraciones de conformidad.
También conviene exigir una lista completa del equipamiento. Nada mejora tanto el ambiente en una obra como descubrir que un elemento considerado por una parte como "estándar obvio" ha sido tratado por la otra como una opción de pago que nadie pidió.
Es muy recomendable establecer un calendario de aprobación de la documentación. Primero, la ficha y el plano para su aprobación; luego, la producción; a continuación, la documentación final. Este orden parece lógico, pero en el sector aún hay proyectos en los que el plano para aprobación llega al cliente cuando el transformador ya empieza a secarse lentamente después de la pintura.
⚡ Una buena solicitud ahorra diez llamadas nerviosas
No es necesario conocer todos los parámetros desde el primer día. Si algunos datos aún se están acordando, simplemente indícalo en la solicitud. Es importante que el fabricante sepa qué valores están aprobados, cuáles son orientativos y cuáles aún pueden cambiar.
La peor solicitud es:
"Por favor, precio de transformador estándar de 1000 kVA para contenedor."
La mejor no tiene que ser larga, pero debe describir claramente el equipo, las condiciones de trabajo, las limitaciones mecánicas y el alcance de la documentación esperada.
Porque el fabricante del transformador puede asesorar, optimizar y proponer la solución adecuada. No debería, sin embargo, verse obligado a reconstruir el proyecto por telepatía a partir de un solo número y un archivo adjunto llamado "final_v7_ultimo_corregido.pdf".
Cómo seleccionar un transformador de media tensión para una subestación contenerizada. La respuesta más breve
No empieces con la pregunta: ¿cuánto cuesta el transformador?
Primero, comprueba:
dónde va a trabajar,
qué va a alimentar,
cómo va a ser cargado,
y si realmente cabe en la subestación —junto con las conexiones, la ventilación y el espacio de mantenimiento.
Un buen transformador debe encajar en el proyecto eléctrica, mecánica y térmicamente.
Lo mejor es que, después de la puesta en marcha, nadie tenga que salvar la inversión con llamadas, modificaciones y supervivencia técnica.
Agradecemos a los proyectistas, contratistas, integradores e inversores que nos invitan a conversar con la suficiente antelación. Es entonces cuando podemos seleccionar conjuntamente la solución que funcionará con tranquilidad y fiabilidad durante años.
⚡ En Energeks ayudamos a seleccionar transformadores de aceite y secos para subestaciones transformadoras prefabricadas, plantas industriales, instalaciones fotovoltaicas y sistemas de almacenamiento de energía. Analizamos no solo la potencia nominal, sino también las condiciones de red, el grupo de conexión, la tensión de cortocircuito, las pérdidas, las dimensiones, la refrigeración y el perfil de trabajo real.
No buscamos el transformador más grande ni la solución más barata a cualquier precio. Buscamos la configuración que, una vez puesta en marcha la inversión, simplemente haga su trabajo: con tranquilidad, eficiencia y sin llamadas nerviosas.
Conoce la oferta de transformadores Energeks.
Si el tiempo de entrega es clave en tu proyecto, consulta los transformadores disponibles inmediatamente en nuestro almacén.
Y si quieres seguir nuestras realizaciones, guías técnicas e historias del sector sin el barniz corporativo, únete a Energeks en LinkedIn.
Hablemos de tu proyecto como socios.
Antes de que el transformador llegue al contenedor, y no cuando resulte que el contenedor tiene su propia opinión al respecto.
fuenets:
International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.
International Electrotechnical Commission, IEC 60076 series — Power transformers.
European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
El calor regresa. Los transformadores recuerdan cada uno de ellos.
Cuando la temperatura del aire supera los 35°C, la mayoría de los equipos eléctricos simplemente trabajan más. El aire acondicionado consume más corriente. Los refrigeradores no descansan. La industria trabaja a pleno rendimiento porque los plazos apremian.
Y el transformador permanece en un rincón de la subestación, en un contenedor o en el sótano de un edificio, haciendo su trabajo. Sin una queja. Hasta cierto punto.
Ese punto tiene un nombre: temperatura crítica de los devanados.
Cuando la superas, el transformador no siempre se desconecta con un mensaje de error. A veces, simplemente acelera su envejecimiento. En silencio. De forma invisible. Día tras día, durante todo un verano de calor.
Este texto trata sobre lo que realmente le sucede a un transformador durante una ola de calor, por qué los parámetros estándar pueden ser engañosos y qué conviene comprobar antes de que la alta temperatura lo haga por ti.
Tiempo de lectura: aproximadamente 9 minutos.
Primero, un poco de física sin la cual el resto no tiene sentido
Cuando aparece en la red la imagen de una espectacular explosión de una subestación eléctrica —como en las conocidas imágenes de los alrededores de Enstedværket en Aabenraa, una instalación vinculada a la infraestructura de Energinet— es fácil centrarse en el efecto: el destello, el estruendo, el humo, la magnitud de los daños.
Photo via LinkedIn on profile of Emil Mahler Larsen
Pero en el sector energético, esas imágenes son solo el final.
El final de un proceso.
Antes de que ocurra una avería, antes de que actúen las protecciones, antes del arco eléctrico, del incendio o del daño mecánico del equipo, siempre ocurre física. A veces en segundos. A veces en meses. A veces en años.
Y por eso, hablar del sobrecalentamiento de los transformadores en épocas de calor no es una advertencia estacional. Es hablar de lo que ocurre en el equipo mucho antes de que el problema se vuelva espectacular.
El transformador genera calor. No por casualidad, sino por la naturaleza misma de su funcionamiento.
Pérdidas en el hierro del núcleo. Pérdidas en el cobre o aluminio de los devanados. Corrientes parásitas. Flujos de dispersión. Todo esto se convierte en calor que debe disiparse en algún lugar.
En los transformadores de aceite, ese calor lo absorbe el aceite, que circula de forma natural o con bombas y cede energía al entorno a través del radiador o de las aletas de la cuba.
En los transformadores secos —y de estos hablaremos aquí con más detalle, porque son los que se instalan en edificios, subestaciones interiores, centros de datos y naves industriales— el calor lo disipa el aire.
Y aquí comienza el problema.
El aire en verano es caliente.
El aire caliente absorbe calor peor que el aire frío.
Un transformador que en invierno trabaja tranquilamente con una temperatura de devanados de 80°C, en verano, con la misma potencia, puede alcanzar los 95–100°C. O más.
Cada 10°C adicionales por encima del valor nominal se traduce en un envejecimiento aproximadamente el doble de rápido del aislamiento. No es una opinión; es la bien estudiada ley de Arrhenius, utilizada durante décadas en electrotecnia.
Un aislamiento que debería durar 30 años, si se supera regularmente la temperatura admisible, puede acabar su vida útil en la mitad de ese tiempo.
Razón 1: La temperatura ambiente es más alta de lo que suponía el proyecto
La mayoría de los transformadores secos se diseñan para trabajar a una temperatura ambiente máxima de 40°C. Es un valor normativo, que suele aparecer en la documentación técnica.
¿Qué significa esto en la práctica?
Que el fabricante ha diseñado la refrigeración para que, a 40°C en el local, el transformador no supere la temperatura admisible de los devanados.
Cuando la temperatura ambiente supera los 40°C —algo que en el clima polaco durante los veranos de 2024 y 2025 ha ocurrido con creciente frecuencia— el transformador comienza a trabajar fuera del límite de sus capacidades térmicas nominales.
No es culpa suya. Es simplemente física.
Si tienes un transformador seco y no sabes cuál es realmente la temperatura en su local durante un día de calor extremo, estás en la situación de un conductor que no conoce la temperatura del aceite del motor al subir a los Tatras. El motor puede llegar, pero no necesariamente volverá entero.
Qué conviene hacer: comprobar cuál es la temperatura ambiente real junto al transformador en los días más calurosos. No en la oficina. No en el exterior del edificio. Junto al transformador, a las 15:00 h, cuando el sol ha estado calentando paredes y techo durante varias horas.
Razón 2: La ventilación del local no da abasto
Un transformador seco no puede disipar calor en el vacío. Lo cede al aire del local. Ese aire debe salir y debe ser reemplazado por aire más frío.
Si la ventilación del local es insuficiente, la temperatura del aire junto al transformador aumenta. El transformador cede calor a un aire cada vez más caliente, lo que significa que él mismo se calienta más.
Esto es un círculo vicioso que puede llevar al sobrecalentamiento incluso con una carga muy por debajo de la potencia nominal.
El calor del verano hace una cosa concreta: calienta el aire exterior, que es la fuente de refrigeración. Si las rejillas de ventilación toman aire desde el sur y el sol calienta la pared sur del edificio, la temperatura del aire aspirado puede ser de 5 a 10°C superior a la del aire a la sombra.
Y eso incluso antes de que el aire llegue al transformador.
Qué conviene hacer: evaluar si las rejillas de ventilación están bien distribuidas y si no están obstruidas por polvo, mallas de protección saturadas de suciedad o almacenamiento improvisado de materiales. Comprobar que el flujo de aire realmente atraviesa el local y no circula en un bucle cerrado.
Razón 3: La carga aumenta junto con la temperatura
Esta es la paradoja del verano que duele el doble.
Cuando hace calor, la demanda de energía eléctrica aumenta. Aire acondicionado. Ventilación. Refrigeración. La industria alimentaria a pleno rendimiento. Neveras, congeladores, sistemas de refrigeración de servidores: todo quiere su parte de potencia.
Esto significa que los transformadores están más cargados en verano que en invierno.
Y al mismo tiempo, tienen peor capacidad para disipar calor.
Mayor carga → más pérdidas en los devanados → más calor que disipar.
Mayor temperatura ambiente → peores condiciones de refrigeración → disipación más lenta del calor.
Estos dos efectos actúan al mismo tiempo y en la misma dirección.
El transformador en julio trabaja, por tanto, en una doble condición desfavorable: genera más calor y lo disipa más lentamente.
Qué conviene hacer: revisar los datos históricos de carga del transformador de años anteriores en los meses de verano. Si en los últimos años la carga ha aumentado (por ejemplo, por más equipos de climatización, nuevos dispositivos o ampliaciones del edificio), el margen térmico puede haberse reducido.
Razón 4: Sensores de temperatura que no alertan a tiempo
Un transformador seco moderno debería estar equipado con sensores de temperatura de los devanados. Pueden ser sensores PT100 o PTC, que trabajan con un relé térmico. El relé envía una señal de alarma en el primer umbral y desconecta el transformador en el segundo, el crítico.
Suena bien.
Pero en la práctica surgen tres problemas.
El sensor mide la temperatura en un punto concreto del devanado. Si está mal colocado o es antiguo, puede no reflejar la temperatura real en el punto más caliente de la bobina.
Algunos transformadores, especialmente los más antiguos o de instalaciones más económicas, tienen los umbrales de alarma ajustados demasiado altos. La alarma suena cuando el aislamiento ya ha estado trabajando durante semanas en condiciones de calor excesivo.
La señal de alarma va al sistema BMS del edificio o a un cuadro local. Si en verano nadie la supervisa activamente, la alarma puede estar activa durante horas sin que nadie se dé cuenta.
Qué conviene hacer: comprobar cuándo se calibraron y probaron los sensores por última vez. Verificar los umbrales de alarma en la documentación y compararlos con la temperatura de la clase de aislamiento F (155°C) o clase B (130°C). Asegurarse de que la alarma llega a alguien que reaccione, no solo que se registre en un log.
Razón 5: Sobrecarga durante el pico estival
Los transformadores tienen capacidad de sobrecarga temporal, incluso hasta el 120–150% de la potencia nominal durante un tiempo determinado. Es una opción de diseño, útil para picos puntuales de demanda.
Pero esta capacidad se calcula suponiendo que el transformador, antes de la sobrecarga, ha estado trabajando con carga baja durante un tiempo y está relativamente frío.
En verano, el transformador puede estar caliente durante todo el día. Las noches frescas, que en invierno le daban tiempo para recuperar su margen térmico, en verano pueden no proporcionar suficiente enfriamiento.
Cuando este transformador entra en un pico de carga —por ejemplo, durante una tarde calurosa, cuando el aire acondicionado funciona a plena potencia— arranca desde una temperatura base más alta. El margen hasta la temperatura crítica es menor. La sobrecarga que en invierno sería asumible, en verano puede ser arriesgada.
Qué conviene hacer: si el transformador se utiliza a menudo cerca de su potencia nominal, revisar las curvas de sobrecarga en la documentación técnica y comprobar cómo varían con la temperatura ambiente. Los fabricantes proporcionan estos datos. Merece la pena leerlos antes de agosto, no después.
Razón 6: El polvo y el sucio cierran los canales de refrigeración en verano
Los transformadores secos disipan el calor a través de los canales de aire en los devanados y entre los elementos estructurales. Estos canales deben estar despejados.
En verano, cuando las ventanas y puertas están más abiertas, los ventiladores trabajan con más intensidad y las obras y reformas cercanas generan más polvo, la cantidad de polvo en el aire aumenta.
El polvo se deposita sobre los devanados y en los canales. Si el devanado es de tipo open-wound o VPI, el polvo puede obstruir gradualmente el flujo de aire. Cuanto más gruesa es la capa de polvo, peor es la refrigeración.
En los transformadores cast-resin el problema es menor: la resina epoxi crea una cubierta cerrada sobre los devanados. Pero aquí también el polvo acumulado en las superficies externas bloquea el intercambio de calor.
Además, el polvo saturado de humedad puede representar un riesgo para el aislamiento, especialmente si contiene partículas metálicas o sustancias químicas de procesos industriales.
Qué conviene hacer: comprobar el estado de limpieza del transformador y su entorno. Si las inspecciones anteriores mostraron una suciedad excesiva, puede valer la pena planificar una limpieza antes del pico estival, y no después.
Razón 7: El transformador simplemente tiene ya sus años
El aislamiento del transformador envejece. No es una opinión, es un hecho técnico y económico que conviene tener en cuenta.
Con cada año de trabajo, con cada ola de calor, con cada sobrecarga y con cada ciclo de calentamiento y enfriamiento, el aislamiento pierde propiedades. Se vuelve frágil. Pierde flexibilidad. Su rigidez dieléctrica disminuye.
Un transformador que tiene 15–20 años y que ha trabajado durante la mitad de su vida en condiciones térmicas difíciles puede tener un aislamiento en un estado equivalente al de un equipo mucho más antiguo.
Nadie lo ve a simple vista. El aislamiento puede tener buen aspecto y, al mismo tiempo, estar al límite de su resistencia.
El calor no es un problema en sí mismo. El calor es una prueba.
Si el aislamiento está en buen estado, la prueba se supera sin complicaciones. Si está fatigado, el calor puede ser el momento que finalice lo que empezó años atrás.
Qué conviene hacer: si el transformador tiene más de 15 años y no ha sido sometido a una diagnosis en las últimas temporadas, conviene considerar mediciones de aislamiento. La medición de la resistencia de aislamiento, el índice de absorción y, en el caso de transformadores de aceite, el análisis del aceite, son herramientas que ofrecen una imagen real del estado técnico del equipo.
Qué hacer concretamente cuando llega la ola de calor
A continuación, una lista práctica de acciones que tienen sentido antes y durante las altas temperaturas. No hay nada exótico, solo cosas que realmente influyen en la seguridad de funcionamiento del transformador.
Antes de la temporada estival:
Comprueba la temperatura en el local del transformador del verano anterior, si dispones de esos datos. Compárala con la temperatura ambiente prevista en la documentación.
Evalúa la ventilación: si las rejillas están despejadas, si el flujo de aire es el adecuado, si el aire aspirado no proviene de lugares excesivamente calentados por el sol.
Verifica los ajustes de los sensores de temperatura y prueba que la señal de alarma llega realmente a la persona responsable.
Evalúa la carga histórica: si el transformador está cada año más cargado.
Si el transformador tiene más de 15 años, considera una revisión diagnóstica antes de la temporada.
Durante la ola de calor:
Monitoriza la temperatura en el local del transformador regularmente, no solo una vez a la semana.
Si el transformador tiene refrigeración forzada (ventiladores AF), comprueba que los ventiladores funcionan correctamente y que se activan en el momento adecuado.
Si tienes la posibilidad de distribuir la carga temporalmente o de reducir cargas no productivas en las horas de máxima temperatura, vale la pena considerarlo.
No ignores una alarma de temperatura, aunque hasta ahora siempre haya resultado ser falsa. En verano, cada alarma requiere una comprobación.
Transformador seco vs. de aceite: ¿cambia la situación?
Sí, pero no como muchos creen.
Un transformador de aceite tiene aceite que transporta el calor desde los devanados hasta las paredes de la cuba y los radiadores. Esto permite una mayor capacidad térmica y un aumento más lento de la temperatura de los devanados durante picos cortos.
Pero el aceite también tiene su temperatura crítica. Con una temperatura ambiente demasiado alta y una refrigeración insuficiente —por ejemplo, con las aletas de la cuba obstruidas o una bomba de refrigeración averiada— el transformador de aceite también se sobrecalentará.
El transformador seco reacciona más rápidamente a los cambios de temperatura ambiente, porque no tiene el colchón térmico del aceite. Pero no tiene riesgo de fugas de aceite, ni de incendio de aceite, y es generalmente menos complejo en su operación.
En ambos casos, la regla es la misma: la alta temperatura ambiente reduce la capacidad del transformador para disipar calor. Y en ambos casos, ignorarlo durante varias temporadas deja huella en el aislamiento.
Algunas palabras sobre lo que no conviene hacer
No vale la pena confiar únicamente en que "SIEMPRE HA FUNCIONADO".
Los transformadores son equipos increíblemente pacientes. Pueden trabajar en malas condiciones durante meses y años sin dar señales claras. Y luego, la avería ocurre de repente —a menudo con la primera sobrecarga importante o con una ola de calor especialmente larga.
Tampoco vale la pena asumir que, como el transformador tiene un sensor de temperatura, el problema se soluciona solo. El sensor puede avisar, pero no puede mejorar la ventilación, reducir la carga ni reparar el aislamiento que ya está fatigado.
Y no conviene comparar el transformador con un equipo del que se dice "cuando se estropee, compramos uno nuevo". Los transformadores de media tensión son inversiones para décadas. Una avería prematura no solo es el coste de un equipo nuevo: es la parada, el coste de montaje, el riesgo de daños en la instalación, la posible pérdida de producción y muchos nervios en la subestación.
El calor no es enemigo del transformador si le ayudas
Una ola de calor es una prueba de la infraestructura energética.
La mayoría de los transformadores que están en buen estado técnico y trabajan en condiciones bien diseñadas superarán el verano sin problemas. Son equipos construidos para funcionar durante años.
Pero aquellos que tienen más de una década, que trabajan en locales mal ventilados, que están cada vez más cargados y que no han sido revisados regularmente, tienen mucho menos margen en verano.
La buena noticia es simple: la mayoría de estos problemas se pueden comprobar, evaluar y corregir. Ventilación. Carga. Limpieza. Sensores. Estado del aislamiento.
No es un diagnóstico complicado. Es cuidar del equipo que sirve a toda la instalación y que no tiene sustituto durante una avería.
Si no sabes en qué estado está tu transformador y cómo reaccionará ante el próximo calor, este es un buen momento para averiguarlo.
¿Quieres revisar tu transformador antes de la temporada?
En Energeks ayudamos a seleccionar transformadores para condiciones reales de trabajo y a evaluar si el equipo existente tiene el margen adecuado para los picos de verano.
Si estás planeando la sustitución de un transformador, la modernización de una subestación o quieres comprobar si la unidad actual tiene la reserva de potencia suficiente:
—> consulta nuestra oferta de transformadores secos y de aceite.
—> echa un vistazo a los transformadores disponibles inmediatamente en nuestro almacén.
—> sigue los análisis técnicos en el perfil de Energeks en LinkedIn.
En una subestación bien diseñada, el verano no debería ser una lotería.
Debería ser solo otra temporada de trabajo más.
Fuentes:
Energinet — Ensted–Kiskelund / Enstedværket przy Aabenraa
IEC 60076-7:2018 — Loading guide for mineral-oil-immersed power transformers
En este artículo aprenderás cómo se planifica el transporte de un transformador de potencia, qué significan en la práctica unas dimensiones aproximadas de 9,2 m de largo, 3,4 m de ancho, 4,0 m de alto y un peso de unas 165 toneladas sin aceite, cómo es la descarga y por qué la inspección posterior al transporte protege toda la inversión.
Transporte de transformadores de potencia: esto no es una entrega, es una operación técnica
Hay cargas que llegan en una palé.
Hay cargas que el mensajero deja en la puerta.
Y hay cargas ante las cuales la propia puerta empieza a hacerse preguntas existenciales.
Un transformador de potencia de aproximadamente 9,2 m de largo, 3,4 m de ancho, 4,0 m de alto y un peso en transporte sin aceite de unas 165 toneladas no viaja como un equipo normal. No «circula». Es guiado a través de la ruta como una operación técnica sobre un organismo vivo de la infraestructura.
Un tractor potente y buenas intenciones no bastan.
Hace falta una ruta que realmente tenga margen.
Hace falta una semirremolque adecuada para las presiones.
Hace falta un plan de descarga que no se improvise cinco minutos antes de la maniobra.
Hace falta gente que sepa que 165 toneladas no toleran ideas repentinas.
En Energeks nos tomamos este tema en serio, porque un transformador de potencia no es un elemento de suministro cualquiera.
Es el futuro corazón del sistema de alimentación.
Antes de empezar a funcionar, debe pasar con seguridad por el transporte, la descarga, la inspección posterior, el asentamiento y la puesta a punto.
Y de eso trata este texto.
De la logística que parece espectacular, pero en la práctica es precisión.
De la descarga, donde la paciencia pesa más que el acero.
De la inspección posterior al transporte, que dice más que las mejores garantías.
Y de por qué un buen transporte de un transformador de potencia no es un extra en la inversión, sino una de sus primeras pruebas de calidad.
Tiempo de lectura: aproximadamente 9 minutos.
Dimensiones, peso y centro de gravedad: el transformador tiene su propia física
En el transporte de un transformador de potencia, los números no son un adorno en la documentación.
Son la instrucción de supervivencia de toda la operación.
9,2 m de largo no es solo un dato de que la carga es larga. Es un aviso de cómo se comportará todo el conjunto en curvas, rotondas, cruces, puertas industriales y en los últimos metros hasta la cimentación.
3,4 m de ancho significa que se acaba la comodidad del carril normal. Comienza la logística en la que el conductor, el piloto, la organización del tráfico y el plan de circulación deben funcionar como un solo organismo. Con esta anchura, incluso una simple señal de tráfico puede ascender de repente a la categoría de problema técnico.
4,0 m de alto obliga a mirar no solo hacia delante, sino también hacia arriba. Viaductos, cables, puertas, cubiertas, tuberías tecnológicas y estructuras en el recinto industrial dejan de ser un fondo. Se convierten en una lista de verificación.
¿Y 165 toneladas de peso en transporte sin aceite?
Eso ya no es un número. Es un carácter.
El peso del transformador decide las presiones por eje, la elección de la semirremolque, el modo de sujeción, el comportamiento de la suspensión, la preparación del terreno, las posibilidades de descarga, los puntos de apoyo y si la cimentación está realmente preparada para recibir un equipo de esta clase.
Precisamente por eso, el transformador no es una carga que simplemente haya que transportar.
Es un objeto que hay que comprender.
Lo más importante es el centro de gravedad. No parece espectacular. No tiene su propia placa con fanfarrias. Y sin embargo, decide cómo se comportará el transformador durante la elevación, el frenado, el giro, la inclinación, el deslizamiento y el asentamiento.
Si el centro de gravedad se trata a la ligera, se puede tener un excelente equipamiento y aun así crear una situación que nadie sensato querría ver de cerca.
Es como mover un armario enorme con una caja fuerte oculta en un lado. Por fuera ves un rectángulo. En tus manos sientes la verdad.
El transformador también tiene su verdad. Y hay que conocerla antes del primer movimiento.
Por eso son tan importantes los planos de transporte, la indicación del centro de gravedad, los puntos de elevación, los puntos de sujeción, los puntos de apoyo y las recomendaciones del fabricante. Eso no es papermonger. Es el mapa nervioso de toda la operación.
La ruta: el camino más corto rara vez es el mejor
En el transporte de un transformador de potencia no gana la ruta más corta.
Gana la ruta que no finge estar preparada.
Sobre el papel, todo puede parecer inocente. La carretera existe. El puente existe. La puerta existe. La curva existe. Solo que el conjunto con el transformador de 165 toneladas no pregunta si algo existe. Pregunta si se puede circular por allí con seguridad.
Hay que verificar los radios de giro, la capacidad de carga de los puentes, los pasos subterráneos, los arcenes, las limitaciones de altura, los cables colgantes, las rotondas, los cruces, el pavimento, el acceso al recinto y los últimos metros hasta el lugar de descarga.
Y precisamente esos últimos metros pueden ser los más traicioneros.
El transformador puede recorrer cientos de kilómetros, pasar puentes, puertas y rotondas, y luego detenerse a decenas de metros de su destino porque el terreno no está preparado, el radio de maniobra es demasiado estrecho o el equipo de descarga no tiene espacio para trabajar.
Por eso no solo se analiza la vía pública. También se analiza el terreno del recinto, los caminos tecnológicos, las zonas de maniobra, el acceso a la cimentación y el lugar de trabajo de la grúa o del sistema de desplazamiento.
En la gran logística, el mapa es solo el principio. La realidad siempre hay que examinarla con más detalle.
Carga y descarga: aquí no gana la fuerza, gana la secuencia
Desde fuera, la descarga de un transformador puede parecer sencilla.
Llega el equipo. Enganchamos. Elevamos. Movemos. Listo.
Un bonito cuento.
En el mundo real, 165 toneladas no reaccionan al optimismo. Reaccionan a la geometría, al centro de gravedad, al radio de trabajo, a la capacidad de carga del terreno, a los puntos de elevación, al ángulo de los estrobos, al orden de los movimientos y a la calidad de la comunicación entre las personas.
No se trata de tener una grúa grande.
La grúa debe estar adaptada a la operación concreta. A la masa concreta. Al alcance concreto. A la altura concreta. A la posición concreta del transformador y al lugar concreto de trabajo.
La capacidad nominal se ve bien en una tabla, pero durante la descarga lo que cuenta es la configuración real. Cuanto mayor es el radio de trabajo, más disminuye la capacidad disponible. Cuanto más difícil es el terreno, más importancia tienen los estabilizadores. Cuanto menos espacio alrededor, más cada decisión empieza a parecer una partida de ajedrez con la gravedad.
Y la gravedad no pierde por un despiste.
Por eso, antes de la descarga hay que saber dónde se colocará el conjunto de transporte, dónde se colocará el equipo de elevación, dónde estarán los apoyos, cómo pasará la carga, quién da las órdenes, cuáles son las zonas de seguridad y qué hacemos si las condiciones dejan de ser ideales.
El momento en que el transformador está en el aire es el peor momento para la creatividad.
Una buena descarga parece casi aburrida. Y eso es un cumplido.
Sin gritos. Sin adivinanzas. Sin correcciones bruscas. Sin gente corriendo en distintas direcciones. Cada uno sabe dónde está. Cada uno sabe cuándo debe hablar. Cada uno sabe quién toma la decisión. Cada uno sabe cuándo detener la operación.
Con grandes masas, la velocidad no es una muestra de profesionalismo.
Lo es el control.
Inspección posterior al transporte: el transformador también deja huellas de viaje
Cuando el transformador ya está en su lugar, a muchos les parece que lo más importante ha pasado.
Justo entonces comienza una de las etapas más importantes:
La inspección posterior al transporte.
Suena modesto. Casi administrativo. En la práctica, es el momento de la verdad.
El transformador puede tener buen aspecto y aun así requerir una verificación minuciosa. También puede llegar con pequeñas marcas de transporte que no son graves, pero hay que evaluarlas correctamente. La mera presencia del equipo en el lugar no significa que todo esté listo.
Significa que se puede empezar a comprobar.
La inspección posterior al transporte incluye el examen visual de la cuba, los revestimientos, los racores, las válvulas, las juntas, los puntos de sujeción, las protecciones de transporte, los accesorios suministrados por separado y la integridad de la documentación. Si el transformador se transportó sin aceite, también hay que verificar las condiciones de protección de la parte activa, por ejemplo la presión del aire seco o del nitrógeno, así como la estanqueidad.
Uno de los elementos clave es el registrador de impactos.
Es un pequeño dispositivo de gran importancia. Su función es registrar los eventos que pudieron haber sometido a esfuerzos al transformador durante el transporte, la carga y descarga, las paradas o la descarga. Hablamos de impactos, vibraciones, aceleraciones y, a veces, también de inclinaciones. En las soluciones modernas también se registran la hora, la ubicación GPS y la temperatura.
El registrador de impactos actúa como la caja negra del transformador.
No le interesa quién dijo que todo fue suave. Él registra lo que realmente ocurrió.
Eso no significa que todo evento registrado sea una catástrofe. Pero cualquier evento significativo requiere evaluación. Hay que contrastar los datos del registrador con el estado externo del equipo, la documentación de transporte, la información del equipo de maniobra y las recomendaciones del fabricante.
No se trata de buscar sensacionalismo.
Se trata de una decisión técnica.
Porque un transformador de potencia tiene en su interior el núcleo, los devanados, las conexiones, el aislamiento, el cambiador de tomas y toda una arquitectura interna de precisión. No todo lo importante se ve a simple vista.
Por eso, la recepción después del transporte no debería basarse en la fe.
Debería basarse en datos.
Cimentación y asentamiento: 165 toneladas necesitan un lugar donde reposar con tranquilidad
El transformador ha llegado.
Ha sido descargado.
Ahora hay que colocarlo.
Suena como el final de toda la historia.
En la práctica, es el momento en que muchas decisiones anteriores salen a la luz. No en teoría. En el contacto real de 165 toneladas con el lugar preparado.
La cimentación para un transformador de potencia no es un trozo de hormigón. Es parte del sistema.
Debe soportar las cargas estáticas y dinámicas. Debe mantener la geometría. Debe colaborar con los puntos de apoyo, los raíles, los rodillos o el sistema de desplazamiento. Debe permitir la operación, el mantenimiento, una eventual sustitución y la gestión segura del aceite de transformador, si se trata de una unidad de aceite.
El transformador no carga contra el mundo «en general».
Lo carga concretamente.
A través de puntos determinados, en un lugar determinado, en un momento determinado. Por eso la capacidad general de la cimentación no es suficiente. También cuenta la carga local bajo los puntos de apoyo específicos.
A esto se añade el nivelado.
No es cosmética. No se trata de que el equipo salga bien en la foto. Una alineación incorrecta puede influir en la distribución de cargas, el montaje de los accesorios, el acceso a las válvulas, el funcionamiento de la refrigeración, el tendido de cables, la puesta a tierra y el futuro mantenimiento.
Un transformador de potencia no debería luchar contra su propio asiento.
Debe trabajar sobre él.
Por eso, el lugar de asentamiento debe estar listo de antemano. No «casi listo». Listo. Con la cimentación recepcionada, el nivel verificado, el espacio de trabajo preparado, el acceso de servicio asegurado, la evacuación de aceite resuelta y la puesta a tierra ejecutada.
Con 165 toneladas, la palabra «casi» empieza a ser muy costosa.
¿Cuánto cuesta el transporte de un transformador de potencia?
Esta es una de esas preguntas en las que la respuesta honesta es: depende de lo mucho que a la realidad le guste complicar la logística.
El coste del transporte de un transformador de potencia no se calcula como un flete normal por kilómetro. Aquí no se paga solo por el trayecto del punto A al punto B. La valoración incluye:
el peso del transformador,
sus dimensiones de transporte,
la ruta,
el número de ejes en el conjunto,
la escolta,
los permisos,
el análisis de puentes y viaductos,
eventuales desmontes de infraestructura vial,
la elección de la semirremolque,
la preparación de la carga y descarga,
la grúa o el sistema de desplazamiento,
y a veces también protecciones adicionales, paradas técnicas y el trabajo de varios equipos simultáneamente.
Por eso, el transporte de un transformador de potencia de varias decenas de toneladas será una operación muy diferente al traslado de una unidad que pesa unas 165 toneladas sin aceite. En el primer caso hablamos de una logística exigente. En el segundo, de una operación en la que cada metro de ruta, cada radio de giro y cada punto de apoyo empieza a tener importancia financiera.
Los factores que más influyen en el coste suelen ser:
peso del transformador
largo, ancho y alto de transporte
distancia de transporte
número de países y trámites en el camino
necesidad de escolta
dificultad de los últimos metros de acceso
elección de la grúa o sistema de descarga
preparación del terreno y de la cimentación
tiempo de trabajo de los equipos técnicos
requisitos de inspección posterior al transporte
En la práctica, el transporte más barato rara vez es la mejor noticia. Si la valoración parece demasiado ligera para el peso del equipo, vale la pena preguntar qué falta en ella. ¿Incluye la descarga? ¿Incluye el análisis de la ruta? ¿Incluye la escolta? ¿Se ha previsto un registrador de impactos? ¿Alguien ha verificado el último tramo hasta la cimentación? ¿El equipo de elevación está dimensionado para las condiciones reales, no para un escenario optimista?
Porque en un transformador de potencia, el coste del transporte no es solo una partida del presupuesto. Es parte de la protección de toda la inversión.
Un transporte bien planificado puede parecer más caro al principio, pero a menudo ahorra dinero allí donde realmente duele: en retrasos, daños, grúas adicionales, correcciones de la cimentación, paradas de montaje y decisiones nerviosas tomadas ya sobre el terreno.
En resumen: el transporte de un transformador de potencia cuesta lo que cuesta llevar tranquilamente un equipo muy caro, muy pesado y muy necesario sin improvisaciones por el camino.
Y esa es una de esas cosas en las que las personas sensatas no intentan hacer magia contable.
Un transformador grande no necesita suerte. Necesita un proceso
El transporte de un transformador de potencia parece espectacular, pero su verdadero valor no está en las fotos de la ruta.
Está en la preparación.
En la ruta que ha sido verificada. En el equipo dimensionado para la masa y dimensiones reales. En personas que comprenden el centro de gravedad, los puntos de elevación, las presiones, la inclinación y la secuencia de movimientos. En la inspección posterior al transporte que no se basa en una impresión, sino en datos. En la cimentación que está lista para recibir el equipo sin tener que añadir nerviosamente un plan en el último momento.
Un transformador de potencia no es una carga normal. Es el futuro corazón del sistema de alimentación. Antes de empezar a funcionar, debe pasar con seguridad por la carretera, la descarga, la recepción, el asentamiento y la puesta a punto.
Y precisamente por eso, una buena logística no es un extra en la inversión.
Es su primera prueba de calidad.
Si estás planificando un proyecto relacionado con transformadores, subestaciones transformadoras, celdas o soluciones para infraestructura energética, merece la pena consultar la oferta completa de Energeks y ver cómo se puede abordar el suministro eléctrico de una inversión desde el lado técnico, de proyecto y de suministro.
Según las condiciones de trabajo, el lugar de montaje y los requisitos de la instalación, un buen punto de partida puede ser la elección entre un transformador de aceite y un transformador seco. Cada una de estas soluciones tiene sus aplicaciones concretas, sus ventajas y sus requisitos, por lo que la decisión debe basarse en las condiciones reales de trabajo, no en una elección casual del catálogo.
Y si el proyecto no tiene tiempo que perder, también vale la pena comprobar qué transformadores están disponibles inmediatamente.
Porque a veces, la mejor noticia en el sector energético no es una gran promesa, sino una disponibilidad concreta de equipo cuando el calendario realmente la necesita.
Más inspiración técnica, proyectos realizados y temas concretos de energía los encontrarás también en el LinkedIn de Energeks.
FUENTES:
CIGRE Technical Brochure 673, Guide on transformer transportation
Mammoet, Transformer transport services
Hitachi Energy, Install and Commission
¿Qué significa transformador seco y por qué no siempre está encapsulado en resina?
Un transformador seco no es un solo tipo de equipo, sino un grupo de transformadores sin líquido aislante. Puede tener aislamiento de aire, devanados «open-wound», impregnación VPI, aislamiento compuesto o encapsulado total en resina epoxi (cast-resin). La elección depende del entorno de trabajo, la humedad, el polvo, los requisitos contra incendios, la refrigeración y la facilidad de mantenimiento.
Transformador seco suena simple. Tan simple que hasta resulta sospechoso.
En el sector, muy a menudo funciona el atajo mental: «seco» significa «resinoso».
Alguien dice transformador seco, y el interlocutor automáticamente imagina devanados encapsulados hasta el borde con resina epoxi. Bobinas sólidas, brillantes y compactas. Sin aceite. Sin cuba. Sin riesgo de fugas. Tema cerrado.
El problema es que, técnicamente, el tema no está cerrado en absoluto.
Un transformador seco no es una única tecnología. Es toda una familia de construcciones en las que el aislamiento y la refrigeración no se basan en un líquido aislante. No hay aceite mineral ni éster que absorba el calor y a la vez cumpla una función aislante. El calor se disipa principalmente a través del aire, y el aislamiento de los devanados puede realizarse de varias formas.
Y aquí es donde comienza la parte más interesante.
Seco puede ser un transformador con aislamiento de aire.
Seco puede ser un transformador impregnado mediante el proceso VPI.
Seco puede ser un transformador de tipo «open-wound».
Seco puede ser un transformador con aislamiento compuesto.
Seco puede ser, finalmente, un transformador cast-resin, es decir, el más conocido: encapsulado en resina epoxi.
Cada uno de ellos pertenece al mundo de los transformadores secos, pero no todos se comportan igual. Se diferencian en su resistencia a la humedad, al polvo, a la temperatura, a las vibraciones, a la suciedad, a las sobrecargas, en su forma de refrigeración y en la facilidad de mantenimiento.
Por lo tanto, la pregunta «¿qué transformador seco elegir?» no debería empezar por el precio.
Debería empezar por el lugar de trabajo.
¿El transformador estará en una sala técnica limpia?
¿En una nave industrial con polvo?
¿En un edificio de uso público?
¿En una subestación interior?
¿Cerca de personas?
¿En un entorno húmedo?
¿En un lugar donde el bajo nivel de ruido es importante?
¿Donde cada avería significa una parada costosa?
Solo después tiene sentido hablar de si lo mejor será epoxi, VPI, aislamiento de aire o una construcción especial.
Este texto ordena el tema sin grandilocuencias innecesarias.
Trataremos qué significa realmente un transformador seco, cuáles son sus tipos, en qué se diferencia el aislamiento de aire del VPI y del cast-resin, dónde tiene sentido el «open-wound» y por qué la resina epoxi no siempre es la única respuesta razonable.
Tiempo de lectura: ~ 8 minutos.
Transformador seco no es una única caja, sino varias filosofías de construcción diferentes
En términos simples, un transformador seco es un transformador que no está sumergido en un líquido aislante. En un transformador de aceite, los devanados y el núcleo trabajan dentro de aceite u otro fluido electroaislante. En un transformador seco, ese fluido no existe.
Pero la ausencia de aceite no implica ausencia de aislamiento. Esto es muy importante.
El aislamiento debe seguir soportando las tensiones de servicio, las sobretensiones, el calentamiento, el envejecimiento, las vibraciones y los esfuerzos mecánicos durante los cortocircuitos. La diferencia es que esta función la asumen materiales sólidos, aire, barnices, resinas, cintas electroaislantes, separadores, distanciadores, sistemas de impregnación y el diseño de los canales de refrigeración.
Por eso, dos transformadores secos de la misma potencia pueden ser similares sobre el papel, pero comportarse de manera completamente diferente en la operación.
Uno disipará mejor el calor, pero soportará peor la suciedad.
Otro será más resistente a la humedad, pero más pesado y caro.
Un tercero será más fácil de mantener, pero exigirá una sala limpia y bien ventilada.
Un cuarto funcionará donde una construcción normal envejecería demasiado rápido debido a la química, las vibraciones o la temperatura elevada.
Es como con la ropa técnica. Una camiseta deportiva, un softshell, una chaqueta impermeable y un mono de trabajo pueden servir para proteger el cuerpo, pero nadie sensato los trata como intercambiables. Cada solución tiene sentido en un entorno diferente.
Lo mismo ocurre con los transformadores secos.
¿Qué transformador seco elegir? ¿Todo seco es epoxi?
Todo transformador epoxi tipo cast-resin es un transformador seco, pero no todo transformador seco es epoxi.
Esta frase merece la pena recordarla, porque resuelve la mitad de los malentendidos del sector.
El epoxi, o resinoso cast-resin, es solo uno de los tipos de transformador seco.
Muy popular, a menudo muy bueno, pero no el único.
Si en una solicitud de oferta aparece únicamente la indicación «transformador seco», sin especificar la tecnología de fabricación de los devanados, pueden llegar ofertas de diferentes construcciones.
Una empresa ofrecerá cast-resin: transformador seco con devanados encapsulados en resina.
Otra ofrecerá VPI: transformador seco con devanados impregnados al vacío y presión.
Una tercera, una construcción open-wound: transformador seco con devanados abiertos y ventilados.
Una cuarta, la más curiosa (como sacada de una pastelería), ofrecerá dip and bake: transformador seco con devanados impregnados por inmersión y curados en horno.
Formalmente, todos serán transformadores secos, pero técnicamente no serán el mismo producto.
Aquí es donde empieza el riesgo de comparar manzanas con peras.
El precio puede diferir no porque alguien haya abusado del margen, sino porque se comparan diferentes sistemas de aislamiento, diferente resistencia ambiental, diferente forma de refrigeración y diferentes capacidades de trabajo en condiciones más exigentes.
Por ello, en una especificación bien preparada no basta con escribir «transformador seco 1000 kVA». Conviene precisar la tecnología de los devanados, las clases ambientales, climáticas y de incendio, el modo de refrigeración, el nivel de ruido, el grado de protección de la envolvente, las condiciones del entorno, la ventilación de la sala, los sensores de temperatura y los requisitos operativos.
Un transformador seco no funciona en el vacío.
Trabaja en un edificio concreto, en una subestación concreta, en una nave concreta y con un aire concreto. Y el aire puede ser limpio, seco y tranquilo. También puede transportar humedad, polvo, sal, vapores químicos y todo aquello que el aislamiento eléctrico no soporta en absoluto.
Transformador seco con aislamiento de aire
La variante más simple es el transformador seco con aislamiento de aire.
En esta construcción, el aire sigue siendo uno de los elementos básicos del sistema aislante y refrigerante. Los devanados no están completamente encapsulados en un bloque de resina. Normalmente están protegidos con un barniz electroaislante o con resina mediante un proceso de impregnación, por ejemplo VPI o el método más simple de «dip and bake».
En la práctica, esto significa que el devanado está protegido, pero no encerrado en una masa sólida y gruesa de resina.
Esto aporta varias ventajas importantes. Este transformador puede ser más ligero. Puede disipar bien el calor, ya que el aire tiene más fácil acceso a la superficie de los devanados. También puede ser más fácil de inspeccionar y mantener, porque la construcción es más abierta.
Pero también hay otra cara.
Si el aislamiento de servicio sigue siendo en gran medida el aire, la calidad de ese aire empieza a tener una importancia enorme. El polvo, la humedad, las suciedades conductoras, los compuestos químicos agresivos y la condensación pueden convertirse en un problema real. Este tipo de transformador necesita un entorno limpio, seco y controlado.
No es un defecto en sí mismo.
Es simplemente una condición para su correcta aplicación.
En una sala técnica limpia, esta construcción puede funcionar muy bien.
En una nave industrial difícil, donde el aire transporta polvo y la temperatura y la humedad cambian dinámicamente, hay que ser mucho más cuidadoso.
Un transformador con aislamiento de aire es como un equipo que respira muy bien.
Pero si respira, no debería respirar suciedad.
En la ilustración se muestra una construcción de transformador seco donde se aprecian claramente los espacios entre devanados, aisladores y elementos estructurales. Esto explica bien el principio del transformador seco con aislamiento de aire: el aire participa en la refrigeración y la separación eléctrica, y los devanados no están completamente encerrados en una masa sólida de resina. Este transformador prefiere salas técnicas limpias y secas.
Transformador seco VPI
VPI significa Vacuum Pressure Impregnation (impregnación al vacío y presión).
En esta tecnología, los devanados se saturan con resina o barniz electroaislante en un proceso controlado. Primero se extrae el aire de los espacios entre espiras y, a continuación, se introduce el material impregnante a presión. Tras el curado, se obtiene una estructura más resistente, más estable y mejor protegida que con un barnizado simple.
Sin embargo, es clave entender que el VPI no crea el mismo efecto que el encapsulado total en resina epoxi.
En un transformador VPI, los devanados están impregnados de aislamiento, pero no completamente encerrados en una masa sólida de resina. No se forma un bloque epoxi monolítico y masivo. Se obtiene más bien una estructura impregnada, reforzada y protegida, que sigue teniendo un carácter más abierto.
Esto ofrece un compromiso interesante.
El VPI puede ser más económico que el cast-resin.
Puede disipar bien el calor, ya que el devanado no está cubierto por una capa gruesa de resina.
Puede ser más ligero y más flexible en ciertas aplicaciones.
Funciona bien en muchos edificios técnicos, industria, salas de distribución y aplicaciones donde las condiciones son relativamente controladas.
Pero no es una tecnología para cualquier entorno.
Si el transformador debe trabajar en un lugar con alta humedad, aire con polvo conductor, atmósfera química o una zona expuesta a la sal, hay que comprobar muy atentamente si el VPI es suficiente. A veces lo será. Otras veces será mejor el VPE, el cast-resin o una solución completamente diferente.
En términos simples: el VPI es un compromiso razonable entre precio, refrigeración y resistencia. Pero como todo compromiso, funciona mejor cuando conocemos bien las condiciones de trabajo.
La ilustración muestra un transformador seco con devanados visibles, bastidor y aisladores, lo que encaja bien con la tecnología VPI. En un transformador VPI, los devanados se saturan con barniz o resina mediante impregnación al vacío y presión, pero no están completamente encapsulados como en el cast-resin. Así, la construcción mantiene un buen compromiso entre protección del aislamiento, refrigeración y coste.
Transformador seco «open-wound»
Open-wound es una construcción con devanados abiertos, refrigerados por aire.
A veces, estos transformadores se describen como AN (air natural, refrigeración natural por aire) cuando la refrigeración se produce por convección natural sin ventiladores. En otros casos puede haber refrigeración forzada, es decir, con ventiladores.
En un transformador open-wound, los devanados son visibles, ventilados y protegidos con materiales electroaislantes. No están encerrados en una masa de resina.
El flujo de aire es aquí muy importante, ya que es el responsable de absorber el calor.
La mayor ventaja es la refrigeración eficaz.
La construcción abierta permite que el aire fluya a través de los canales y alrededor de los devanados. Así, el transformador puede disipar el calor de manera efectiva al entorno. Una ventaja adicional suele ser un menor peso y una inspección más sencilla.
La mayor limitación es la sensibilidad al entorno.
El open-wound no tolera bien la humedad, el polvo, la suciedad y el aire agresivo.
En un interior limpio puede funcionar muy bien. En un lugar donde el polvo se deposita sobre el aislamiento, la humedad crea caminos conductores y la ventilación aspira contaminantes de la nave, pueden empezar los problemas.
Es una solución más bien para interiores con condiciones controladas.
No para un rincón cualquiera de una nave donde «de alguna manera funcionará».
En el sector energético, «de alguna manera funcionará» a menudo significa más tarde «¿por qué salta la protección?» o «por qué la temperatura sube más rápido que en la documentación?».
En la imagen ilustrativa se ve un transformador seco con los devanados, aisladores y canales de aire muy visibles. Esto refleja bien la idea de la construcción open-wound, es decir, un transformador con devanados abiertos y ventilados. Este diseño disipa muy bien el calor, porque el aire puede fluir más libremente alrededor de los elementos activos. El precio de esta apertura es simple: el transformador no soporta bien la humedad, el polvo y el entorno agresivo. Es un equipo técnico más preciso que una pala multiusos.
Transformador seco «dip and bake»
Dip and bake es un método más simple de impregnación de los devanados.
Los devanados se sumergen en barniz o resina electroaislante y luego se secan y curan en un horno. De ahí el nombre: sumerge y hornea.
Es un método conocido, relativamente simple y utilizado en diversos equipos eléctricos.
En comparación con el VPI, suele tener una menor capacidad de penetración profunda del impregnante en la estructura del devanado. No hay una extracción tan intensiva del aire ni una inyección del material a presión.
¿Significa esto que el dip and bake es malo? No. Significa que tiene su lugar.
Puede utilizarse en aplicaciones menos exigentes, con potencias más bajas, en equipos auxiliares o donde las condiciones de trabajo son estables y no requieren un alto nivel de protección. Si, en cambio, el transformador debe trabajar en un entorno más difícil, el VPI o el cast-resin pueden ofrecer un mayor margen de seguridad.
En la práctica, la diferencia entre dip and bake y VPI es como la diferencia entre pintar la madera solo por fuera y una impregnación más profunda. Ambos protegen, pero no en la misma medida.
Aquí vemos una representación simplificada de un transformador seco en una visión técnica, que refleja bien la idea del método dip and bake: los devanados están protegidos con material electroaislante, pero no forman un bloque sólido completo de resina como en el cast-resin. En esta tecnología, los devanados se sumergen en barniz o resina y luego se curan en horno. El resultado es más simple, más ligero y más económico, siempre que el transformador trabaje en un entorno limpio y predecible. Menos alfombra roja, más trabajo concreto.
Transformador seco cast-resin: la resina manda
Cast-resin, el transformador encapsulado en resina epoxi, es el tipo de transformador seco más reconocible. En esta construcción, los devanados se encapsulan en un medio de resina que, tras el curado, forma una envolvente compacta, mecánica y dieléctrica.
Este es el tipo que muchas personas tienen en mente cuando dicen «transformador seco resinoso».
Su mayor ventaja es la resistencia. La resina epoxi protege los devanados contra la humedad, la suciedad y los daños mecánicos. La construcción es estable, compacta y funciona bien en instalaciones donde la seguridad contra incendios, la ausencia de líquido aislante y el trabajo en el interior de edificios son muy importantes.
Este transformador se elige a menudo para edificios comerciales, hospitales, centros de datos, naves de producción, infraestructura urbana, subestaciones interiores, edificios públicos e instalaciones donde el riesgo de fuga de aceite sería difícil de aceptar.
Pero el resinoso no es mágico ;-)
Suele ser más pesado y más caro que las construcciones secas más simples.
La capa gruesa de resina aumenta la resistencia, pero también puede influir en la forma de disipar el calor. El mantenimiento de los devanados es más difícil, ya que la bobina no es accesible.
Si se produce un daño grave, la reparación puede ser menos flexible que en construcciones más accesibles.
Por lo tanto, el transformador cast-resin suele ser una muy buena opción, pero no siempre tiene que ser la opción óptima.
Si el entorno es limpio, seco y controlado, y los requisitos contra incendios no son especialmente estrictos, el VPI puede ser técnicamente suficiente y económicamente razonable.
Si el entorno es muy difícil, el simple hecho de que ponga «cast-resin» no exime de analizar las clases ambientales, climáticas, la envolvente, la ventilación y la documentación del fabricante.
En la ilustración se ve un transformador seco tipo cast-resin, es decir, una construcción con devanados macizos encapsulados en resina epoxi. Los bloques de devanados rojos y compactos muestran lo más importante de esta tecnología: la alta protección contra la humedad, la suciedad y los daños mecánicos. Esta solución tiene sentido allí donde el transformador no puede ser una princesa delicada de la infraestructura, sino que debe trabajar tranquilamente en un edificio, subestación interior o instalación con mayores requisitos de seguridad.
Transformador seco con aislamiento compuesto
También existen transformadores secos con aislamiento compuesto diferente de la resina epoxi clásica.
Pueden ser soluciones basadas en resinas de poliuretano, silicona u otros materiales especiales. Se utilizan donde las soluciones estándar no se adaptan completamente a las condiciones de trabajo.
Es un nicho, pero técnicamente muy interesante.
Estas construcciones pueden tener sentido en entornos con temperatura elevada, con fuertes vibraciones, con requisitos químicos particulares o donde se necesita una cierta flexibilidad del material aislante. No siempre se trata de que el aislamiento sea lo más duro posible. A veces es más importante que soporte bien las tensiones, los ciclos térmicos, las vibraciones o el contacto con un entorno específico.
En la práctica, estas soluciones requieren una coordinación precisa con el fabricante. No se eligen por «vamos a tomar algo atípico porque suena moderno». Se eligen cuando la aplicación realmente lo exige.
Es como con las herramientas especializadas. La mayoría de los tornillos no necesitan un instrumento quirúrgico para aflojarse. Pero cuando surge un problema atípico, una llave normal puede no ser suficiente.
El dibujo ilustrativo presenta un transformador seco como una construcción modular, donde los devanados, aisladores y el bastidor metálico forman un conjunto coherente resistente al trabajo en condiciones exigentes. Esta imagen encaja bien con el transformador seco de aislamiento compuesto, donde los materiales aislantes se eligen no solo por la tensión, sino también por la temperatura, las vibraciones y el entorno químico. Es una tecnología para situaciones donde el aislamiento estándar dice yo solo vengo un momento y el proyecto necesita algo más resistente.
Transformador seco para edificios. ¿Aire, VPI o epoxi?
En los edificios, el tema de los transformadores secos aparece con especial frecuencia. La razón es simple. La ausencia de líquido aislante facilita el diseño en lugares donde el transformador trabaja cerca de personas, de espacios útiles, de instalaciones técnicas y de infraestructuras de alto valor.
Pero no todos los edificios son iguales.
En una sala técnica limpia, bien ventilada, con humedad controlada y suciedad mínima, un transformador de aire o VPI puede ser una solución razonable. Puede disipar bien el calor, ser fácil de inspeccionar y tener un coste ventajoso.
En un edificio con altos requisitos de seguridad, por ejemplo un hospital, un centro de datos, un centro comercial o una instalación infraestructural, un transformador epoxi cast-resin puede proporcionar mayor tranquilidad operativa. Especialmente cuando son importantes la resistencia a la humedad, a la suciedad y la limitación de riesgos de incendio.
En un edificio industrial hay que mirar aún más ampliamente. ¿Hay polvo en el aire? ¿Es conductor? ¿La sala del transformador está separada del proceso productivo? ¿La ventilación toma aire limpio o aire de la nave? ¿Hay vibraciones? ¿Hay saltos de temperatura? ¿En invierno puede aparecer condensación?
A veces la diferencia entre una buena y una mala elección no está en el transformador en sí, sino en la sala donde debe trabajar.
El transformador seco necesita aire. Pero no cualquier aire.
Refrigeración del transformador seco
En los transformadores secos, el calor debe disiparse al entorno. Normalmente a través del aire. Y aquí comienza un tema que a menudo se subestima en la fase de compra.
El transformador puede tener refrigeración natural, denominada AN. Esto significa que el aire fluye por convección natural. El aire caliente asciende, el más frío entra por la parte inferior, y el transformador cede calor a la sala.
También puede tener refrigeración forzada, denominada AF. Entonces, ventiladores aumentan el flujo de aire, permitiendo aumentar temporalmente la capacidad de carga o mejorar las condiciones térmicas.
Pero el ventilador no lo soluciona todo.
Si la sala es demasiado pequeña, mal ventilada o calurosa, el ventilador moverá aire caliente con aire aún más caliente. Si el aire tiene polvo, el ventilador puede depositar la suciedad más rápidamente sobre los devanados. Si las rejillas de ventilación están mal dimensionadas, el transformador puede trabajar a una temperatura más alta de la prevista.
Y una temperatura más alta significa un envejecimiento más rápido del aislamiento.
El aislamiento no se suele estropear de forma espectacular el primer día. Envejece en silencio. Día tras día. Ciclo tras ciclo. Sobrecarga tras sobrecarga. Y luego llega el momento en que el sistema ya no tiene margen.
Por eso, con los transformadores secos hay que preguntar no solo por la potencia nominal, sino también por las pérdidas, la ventilación, la temperatura ambiente, las sobrecargas admisibles y la forma de monitorizar la temperatura de los devanados.
Aislamiento y entorno de trabajo
El error más grande al elegir un transformador seco es pensar que, al no tener aceite, el problema del entorno es menor.
A veces lo es. Pero no desaparece.
Un transformador seco puede ser muy sensible al aire que lo rodea. Si el aire es limpio y seco, la situación es confortable. Si contiene polvo, humedad, sal, partículas metálicas, vapores químicos o suciedad conductora, el aislamiento recibe una tarea mucho más difícil.
En un transformador cast-resin, los devanados están mejor protegidos por la resina.
En el VPI, la protección es buena, pero menos masiva.
En el open-wound, la protección depende más de la limpieza y estabilidad del entorno.
En las soluciones compuestas, todo depende del material concreto y de su propósito.
Por eso, las condiciones ambientales son uno de los criterios de selección más importantes.
Conviene comprobar si puede haber condensación. Si la sala estará calefactada. Si las puertas de la subestación se abren directamente al exterior. Si el transformador se desconectará periódicamente, lo que puede favorecer la absorción de humedad con los cambios de temperatura. Si cerca hay procesos productivos que generen polvo o vapores. Si la envolvente tiene el grado de protección adecuado, pero sin limitar excesivamente la refrigeración.
No tiene sentido comprar un transformador resistente a todo si trabaja en condiciones ideales. Pero aún menos sentido tiene comprar una construcción más delicada si el entorno es agresivo.
Capacidad de mantenimiento y acceso a los devanados
En los transformadores secos, las diferencias constructivas también afectan al mantenimiento.
Las construcciones abiertas, de aire y VPI pueden ser más fáciles de inspeccionar. Se ven más elementos. Es más fácil evaluar la suciedad, los sobrecalentamientos, los rastros de descargas, el estado de la superficie del aislamiento y los daños mecánicos. En algunos casos, la limpieza también puede ser más sencilla.
El cast-resin es más cerrado. Esto aporta protección, pero limita el acceso. Si el devanado está encapsulado en resina, no se puede tratar igual que una construcción abierta. En caso de daño grave, la reparación puede ser difícil o económicamente inviable.
No significa que el cast-resin sea peor. Significa que es diferente.
En muchas aplicaciones, una mayor resistencia y un menor riesgo ambiental son más importantes que un acceso más fácil al devanado. En otros casos, la facilidad de mantenimiento puede tener gran importancia, especialmente cuando el transformador trabaja en una aplicación menos crítica pero requiere atención periódica.
La selección de un transformador es siempre un intercambio de ventajas. Más protección puede significar menos acceso. Más apertura puede significar mejor refrigeración, pero mayor sensibilidad a la suciedad. Un menor coste de compra puede implicar mayores exigencias para la sala.
No hay comida gratis. Solo hay comida bien calculada.
Cuándo tiene sentido cada tipo
Si el transformador debe trabajar en una sala limpia, seca y bien ventilada, y la aplicación no requiere una resistencia ambiental elevada, se puede considerar una construcción de aire, open-wound o VPI. Estas soluciones pueden ser más ligeras, más económicas y térmicamente eficientes.
Si el entorno sigue siendo controlado, pero el inversor espera una mejor protección de los devanados y una mayor estabilidad del aislamiento, el VPI suele ser un compromiso muy sensato. Ofrece mejor impregnación que un barnizado simple y puede funcionar bien en la industria y en edificios técnicos.
Si hay mayor humedad, riesgo de suciedad, mayores requisitos de seguridad o el transformador debe trabajar en una instalación donde la fiabilidad y la resistencia son especialmente importantes, conviene considerar el cast-resin. Es una solución más cara y pesada, pero a menudo ofrece un mayor margen de seguridad.
Si la aplicación es atípica, por ejemplo con temperatura elevada, vibraciones o un entorno químico específico, entonces pueden tener sentido aislamientos compuestos o fabricaciones especiales acordadas con el fabricante.
Lo más importante es no seleccionar el transformador solo por el nombre.
«Seco» solo dice que no tiene líquido aislante. No dice cómo están protegidos los devanados. No dice cómo soportará el polvo. No dice cómo se comportará con la humedad. No dice si será fácil de mantener. No dice si será óptimo en coste.
Eso es solo el comienzo de la conversación.
6 errores más frecuentes al elegir un transformador seco
Suponer que «seco» significa «resinoso». Esto lleva a malentendidos en ofertas, licitaciones y conversaciones técnicas.
Comparar solo la potencia y el precio. Un transformador de 1000 kVA en tecnología VPI y otro de 1000 kVA cast-resin pueden tener propiedades completamente diferentes. La sola potencia no basta.
Ignorar la ventilación. El transformador seco disipa el calor al aire. Si la sala no evacúa ese calor, el problema volverá en forma de temperatura, alarmas y envejecimiento más rápido del aislamiento.
Menospreciar el polvo. El polvo en casa es molesto. El polvo sobre el aislamiento eléctrico puede ser mucho más grave, especialmente si contiene partículas conductoras o retiene humedad.
Elegir con el criterio «compremos el seco más barato». La variante más barata puede ser buena si se adapta a las condiciones. Si no se adapta, se convierte en un compromiso caro.
No hablar del mantenimiento. El transformador debe trabajar durante años. El acceso, la limpieza, las mediciones de temperatura, los sensores, las revisiones y la documentación son parte del coste real de posesión.
Mapa de decisión sencillo para el inversor y el proyectista
Determinar el entorno de trabajo. ¿Es limpio, seco y estable, o aparece humedad, polvo, aire agresivo o riesgo de condensación?
Determinar los requisitos de seguridad. ¿El transformador trabaja en un edificio, cerca de personas, en infraestructura crítica, en una instalación pública, en una planta de producción o en una subestación separada?
Comprobar las condiciones térmicas. ¿Cuál es la temperatura ambiente? ¿Cómo funciona la ventilación? ¿Cuáles son las pérdidas del transformador? ¿Se ha previsto la circulación de aire? ¿La envolvente no limitará la refrigeración?
Solo entonces elegir la tecnología.
Condiciones suaves: se puede considerar open-wound, construcción de aire o VPI.
Condiciones medianamente exigentes: VPI suele tener muy buen sentido.
Entorno más difícil o requisitos de seguridad altos: cast-resin puede ser más adecuado.
Aplicación especial: hay que mirar aislamientos compuestos o fabricación individual.
Por último, el dinero. Pero ya no como único criterio. El precio debe compararse solo cuando se comparan soluciones de propósito similar y nivel de resistencia similar. De lo contrario, la tabla de ofertas se ve elegante, pero la decisión puede ser técnicamente casual.
FAQ en píldoras
¿Todo transformador seco es resinoso?
No. Todo transformador resinoso tipo cast-resin es un transformador seco, pero no todo transformador seco es resinoso. «Seco» significa ausencia de aceite u otro líquido aislante. Los devanados pueden estar protegidos por aire, barniz, impregnación VPI, aislamiento compuesto o encapsulado total en resina epoxi.
¿En qué se diferencia un transformador VPI de un cast-resin?
El transformador VPI tiene los devanados impregnados con barniz o resina mediante un proceso al vacío y presión. El cast-resin tiene los devanados completamente encapsulados en resina epoxi. El VPI suele disipar mejor el calor y puede ser más económico. El cast-resin ofrece mayor protección contra la humedad y la suciedad, pero es más pesado, más caro y más difícil de reparar.
¿Cuándo conviene elegir un transformador seco VPI?
Conviene elegirlo cuando trabaja en una sala técnica limpia, seca y bien ventilada. Es un compromiso razonable entre precio, refrigeración y resistencia. Funciona bien en muchos edificios, instalaciones industriales y aplicaciones con condiciones de trabajo controladas.
¿Cuándo será mejor un transformador epoxi cast-resin?
Será mejor allí donde cuenten una mayor resistencia a la humedad, a la suciedad y los requisitos de seguridad contra incendios. Encaja bien en subestaciones interiores, edificios públicos, centros de datos, hospitales, centros comerciales, naves de producción e instalaciones donde la estabilidad operativa tiene un valor muy alto.
¿Qué es un transformador seco open-wound?
Es un transformador seco con devanados abiertos y ventilados. Disipa muy bien el calor, pero es más sensible a la humedad, el polvo y la suciedad. Funciona mejor en salas técnicas limpias, secas y controladas.
¿Qué transformador seco elegir para un edificio?
Para un edificio, conviene seleccionar el transformador tras analizar las condiciones de trabajo. En una sala técnica limpia, puede ser suficiente un VPI o una construcción de aire. En una instalación con mayor humedad, riesgo de suciedad o altos requisitos de seguridad, a menudo tiene más sentido un transformador cast-resin.
Resume
Un transformador seco no es solo ese que va encapsulado hasta el borde con resina epoxi.
Es un cómodo atajo mental, pero técnicamente es demasiado pequeño para toda esta familia de equipos.
«Seco» significa, ante todo, ausencia de líquido aislante.
No significa una única tecnología de devanados.
Las construcciones más simples utilizan aislamiento de aire e impregnación con barniz o resina.
El VPI refuerza los devanados mediante impregnación al vacío y presión.
El open-wound ofrece muy buena refrigeración, pero exige un entorno limpio.
Los aislamientos compuestos tienen sentido en condiciones especiales.
El cast-resin proporciona alta resistencia gracias al encapsulado total de los devanados en resina epoxi, pero suele implicar mayor precio, mayor peso y un mantenimiento más difícil.
Por lo tanto, la selección de un transformador seco comienza con una pregunta práctica:
¿Dónde va a trabajar este transformador?
Solo la respuesta a esta pregunta conduce a una decisión razonable:
¿Bastará con aislamiento de aire?
¿Será mejor el VPI?
¿Merece la pena elegir resina?
¿Se necesita una construcción especial?
¿O quizás, en esta aplicación, una mejor solución sería un transformador de aceite, porque las condiciones de trabajo, la refrigeración, la potencia o la economía de operación apuntan a esa tecnología?
En el sector energético, una buena decisión rara vez consiste en elegir el nombre más conocido.
Más a menudo consiste en adaptar tranquilamente la tecnología a la vida real del equipo.
Y un transformador, como cualquier equipo de infraestructura, tiene su propia vida. Respira el aire de la sala. Bien seleccionado, trabaja silenciosa y predeciblemente. Mal seleccionado, recuerda rápidamente que los atajos mentales son cómodos solo hasta el primer problema.
Si estás en fase de proyecto, modernización de una subestación o comparación de ofertas, vale la pena mirar más allá de la potencia y el precio. En Energeks ayudamos a seleccionar la solución para las condiciones reales de trabajo, sin automatismos y sin forzar una única tecnología para todos los casos.
Puedes consultar nuestra oferta de transformadores secos y transformadores de aceite, y si quieres seguir más explicaciones técnicas sobre transformadores, subestaciones e infraestructura energética, te invitamos también a nuestro perfil de Energeks en LinkedIn.
Gracias por leer nuestros artículos técnicos.
Estos temas son importantes, porque una buena ingeniería energética no comienza con eslóganes llamativos, sino con preguntas bien hechas.
Fuenets:
IEC 60076 11, Power transformers, Part 11, Dry type transformers.
GEAFOL® – Gießharztransformatoren in Schutzgehäusen mit Luft-Wasser-Kühlsystem by SIEMENS
Vacuum Pressure Impregnated (VPI) Transformers: All You Need to Know
El sector energético adora las paradojas.
Los equipos más grandes del sistema electroenergético dependen muy a menudo de los detalles más pequeños. Un transformador puede pesar varias toneladas, tener una potencia de varios megavoltiamperios y funcionar sin interrupción durante 30 años. Y sin embargo, el lugar que a menudo decide su fiabilidad tiene apenas unos centímetros.
Es la terminal del transformador.
Más concretamente, ese elemento que conecta el cable de media tensión con el pasatapas del transformador.
Para alguien ajeno al sector, parece una simple pieza de metal con unos pocos tornillos. Un detalle al que apenas se presta atención... mientras todo funciona.
Para un ingeniero electroenergético, es una historia completamente diferente. Es uno de los puntos más críticos de toda la instalación. Aquí es donde confluyen grandes corrientes, fuerzas mecánicas de los cables pesados, cambios de temperatura y una pregunta muy práctica: si esta conexión resistirá con seguridad años de trabajo en condiciones reales.
Las terminales de transformador son elementos de conexión montados sobre los pasatapas del transformador de media tensión. Permiten conectar de forma segura los cables de MT, aumentan la superficie de contacto de los conductores y mejoran la estabilidad mecánica de la conexión.
Y esto supone ventajas muy concretas:
Menor resistencia de contacto.
Menor riesgo de sobrecalentamiento de las conexiones.
Mayor previsibilidad del funcionamiento del transformador a lo largo de un largo período de operación.
Precisamente por eso, en los transformadores de media tensión se utilizan a menudo terminales de transformador tipo TOGA. No son un detalle estético ni un complemento de marketing. Es una solución que nació de una necesidad muy práctica: la necesidad de un mejor control de la corriente, la temperatura y la mecánica de la conexión en un lugar que, aparentemente, parece insignificante, pero que en la práctica tiene una enorme importancia.
Y de esto tratará este artículo.
Mostraremos qué son las terminales de transformador tipo TOGA y cómo están construidas.
Analizaremos por qué las conexiones de cable clásicas en los pasatapas del transformador pueden resultar problemáticas.
Explicaremos cómo la construcción de las terminales influye en la corriente, la temperatura y la resistencia de contacto.
También veremos por qué los operadores de red exigen cada vez más soluciones de conexión estables.
Mostraremos, con ejemplos, en qué instalaciones las terminales de transformador se vuelven fundamentales para la fiabilidad de toda la subestación.
Tiempo de lectura: ~11 minutos
Terminales de transformador tipo TOGA – un pequeño elemento que mantiene a raya cientos de amperios
Cualquiera que haya estado alguna vez junto a un transformador de media tensión abierto conoce ese momento.
Miras la imponente máquina. Varias toneladas de acero, núcleo magnético, aceite, devanados. Todo parece tranquilo, pesado, incluso majestuoso.
Y entonces la mirada se detiene en algo del tamaño de una mano.
La terminal.
Y aquí es donde comienza la verdadera ingeniería.
Porque no es una simple pieza de metal.
Es un elemento que debe transferir sin errores cientos de amperios, soportar cambios de temperatura, vibraciones y fuerzas mecánicas de los cables, y al mismo tiempo mantener una resistencia de contacto muy baja durante años.
La terminal de transformador tipo TOGA actúa como un adaptador entre dos mundos.
Por un lado, tenemos el transformador y su pasatapas, es decir, el punto de salida de la energía al exterior.
Por otro lado, el cable de media tensión, a menudo grueso, pesado y poco flexible.
La terminal introduce entre ellos un elemento conductor adicional, generalmente de cobre o sus aleaciones. Este elemento aumenta la superficie de contacto, estabiliza el conductor y distribuye las fuerzas mecánicas en un área mayor.
Desde el punto de vista de la física, ocurren aquí tres cosas importantes:
La corriente tiene una mayor superficie por la que puede fluir.
La presión del metal contra el metal es más uniforme.
La conexión es menos susceptible a movimientos y tensiones.
El resultado es simple: menos calor, menos problemas, más tranquilidad operativa.
En la imagen se aprecia un conjunto de terminales de transformador de media tensión montadas sobre los pasatapas de porcelana de un transformador de aceite. Cada terminal actúa como punto de conexión para los cables de MT, permitiendo una conexión segura y estable de los conductores con el devanado del transformador. La robusta construcción de los bloques de conexión metálicos aumenta la superficie de contacto y permite un flujo de corriente uniforme, lo que limita el calentamiento local y reduce el riesgo de pérdidas de energía. Al mismo tiempo, las terminales absorben las cargas mecánicas de los cables pesados, protegiendo los pasatapas de tensiones.
Es precisamente en este lugar aparentemente insignificante donde se concentra toda la física del funcionamiento del transformador: la corriente, la temperatura y la durabilidad de la conexión, que deben permanecer estables durante décadas de operación.
Photo CC: ENERGEKS 2026
¿Por qué las conexiones de cable clásicas en los pasatapas del transformador pueden resultar problemáticas?
Terminal de cable, tornillo, apriete y listo.
Sobre el papel, funciona perfectamente.
En la realidad, aparecen tres problemas muy concretos.
El primero es la masa y rigidez del cable.
Los cables de media tensión de grandes secciones no son delicados. Son construcciones pesadas y elásticas que muy a menudo no quieren ir exactamente donde el proyecto había previsto. Si el cable llega con un ángulo o está tensado, empieza a actuar como una palanca y carga el terminal del pasatapas.
El segundo problema es la superficie de contacto.
El metal no contacta idealmente con el metal. La corriente fluye a través de puntos de contacto microscópicos. Si esos puntos son pocos, la densidad de corriente aumenta, y con ella la temperatura.
Y de repente, una pequeña resistencia comienza a convertirse en una fuente local de calor.
El tercer problema es el tiempo.
El transformador no trabaja en un vacío ideal. Hay vibraciones, cambios de temperatura, dilatación de los materiales, sobrecargas transitorias. Si la conexión se basa solo en un punto de presión, con el tiempo pueden aparecer micromovimientos.
Y los micromovimientos en el sector energético tienen mala reputación.
Porque siempre terminan en un deterioro del contacto.
Y es precisamente aquí donde comienza la necesidad de mejores soluciones.
Pero incluso entonces, la historia no termina.
Porque cuando ya hemos mejorado la mecánica y la electricidad de la conexión, aparece otro nivel de desafíos. Uno que no se deriva exclusivamente de la corriente, los tornillos y la geometría del cable, sino del hecho de que el transformador trabaja en el mundo real, no en un laboratorio estéril. En una subestación abierta, en un entorno lleno de humedad, polvo, temperaturas variables y toda esa actividad biológica no invitada que el sector energético conoce muy bien.
Cubiertas para pasatapas de media tensión. ¿Qué son y de qué protegen realmente?
A primera vista, parecen un poco como pequeños capuchones negros.
Y precisamente por eso es fácil subestimarlas. Alguien mira el transformador, ve los pasatapas, las terminales, la porcelana, el metal, y trata estas cubiertas como un añadido. Un pequeño detalle técnico que simplemente está ahí.
Mientras tanto, en el sector energético, esos pequeños detalles muy a menudo realizan el trabajo sucio gracias al cual todo lo demás puede funcionar con tranquilidad.
Las cubiertas para pasatapas de media tensión se instalan para proteger la zona de conexión más vulnerable del transformador. Aquí tenemos partes bajo tensión, elementos metálicos y distancias de aislamiento relativamente pequeñas. Es decir, exactamente el conjunto que no queremos exponer al azar, al clima y a la creatividad de la naturaleza.
Lo más habitual es hablar de ellas como cubiertas antipájaros. Y no es ninguna exageración ni leyenda del sector. Los pájaros realmente pueden causar problemas en una subestación transformadora. Basta con que se posen en un lugar desafortunado, rocen con un ala, se acerquen a dos puntos con diferente potencial y la física toma el control de inmediato. Aparece un arco, se disparan las protecciones y de repente tenemos una desconexión que nadie había planeado.
Suena insignificante, pero así es como se presentan algunos de los problemas operativos más irritantes. No una gran avería digna de una película. Solo un pequeño incidente que detiene el funcionamiento del equipo.
Y aquí entran las cubiertas para pasatapas.
Todas negras, sin hacer ruido. 😎
Su función es muy simple. Dificultar el contacto accidental con las partes activas y reducir el riesgo de que algo o alguien cree un puente entre potenciales.
Un pájaro, un animal pequeño, una rama, un objeto metálico, y a veces incluso una herramienta durante los trabajos de mantenimiento. Todo esto puede convertirse en un problema si se encuentra demasiado cerca del lugar donde termina la teoría y comienza la tensión de media tensión.
La cubierta no hace, por supuesto, que el transformador se vuelva blindado e inmune a todo. Pero reduce de forma muy eficaz el riesgo de los eventos más simples, más absurdos y, desafortunadamente, bastante reales. De esos tras los cuales uno mira el informe y piensa: ¿en serio? ¿por esto?
Pues sí, por esto.
Por eso las cubiertas para pasatapas de media tensión no son ningún adorno. Son una protección práctica que apoya la fiabilidad del transformador desde su aspecto más cotidiano. No mejora el brillo de catálogo del equipo. Mejora sus posibilidades de un trabajo tranquilo y duradero en el mundo real.
Y el mundo real, como se sabe, no siempre coopera.
En la imagen se observan las cubiertas para pasatapas de media tensión montadas en un transformador de aceite. Estas discretas cubiertas negras protegen los puntos de conexión más sensibles contra contactos accidentales con partes bajo tensión y reducen el riesgo de cortocircuitos causados por pájaros, animales pequeños y otros factores externos. Es un elemento de protección simple pero muy importante que apoya la seguridad y la fiabilidad del transformador en la operación diaria.
Photo CC: ENERGEKS 2026
Desde la perspectiva del proyecto, lo más sensato es poder seleccionar todo el sistema de conexión como una solución coherente, en lugar de tener que ensamblarlo después con elementos arbitrarios. Dependiendo de las necesidades de la inversión, pueden ser transformadores equipados con terminales de transformador, las propias terminales para un tipo de conexión determinado, o las cubiertas para pasatapas de media tensión que aumentan la seguridad de operación. Estas soluciones están disponibles en la oferta de Energeks; por ello, para un proyecto concreto, lo mejor es simplemente consultar la configuración y adaptarla a las condiciones reales de trabajo de la subestación, algo que puedes hacer contactándonos directamente.
Cómo influye la construcción de las terminales en la corriente, la temperatura y la resistencia de contacto
Aquí comienza esa parte del sector energético que desde fuera parece insignificante, pero que por dentro es física pura.
Y como suele pasar con la física, uno puede no estar de acuerdo, pero ella hará lo suyo.
A primera vista, una terminal de transformador es simplemente un elemento metálico que debe conectar el cable con el transformador. Pero la corriente no se comporta tan amablemente como nos gustaría imaginar. No fluye perfectamente por toda la superficie de contacto como si fuera una capa perfectamente extendida.
En realidad, fluye a través de los lugares donde el metal realmente contacta con el metal. Y esos puntos de contacto son mucho menos de lo que la intuición sugiere.
Y es precisamente por eso por lo que la construcción de la terminal es tan importante.
Si la superficie de contacto es mayor y la presión es más uniforme, aparecen más puntos de contacto reales. Esto, a su vez, reduce la resistencia de contacto. Y una menor resistencia significa una cosa: menos calor allí donde menos queremos verlo.
Porque la resistencia y la temperatura son un dúo que enseguida saca las uñas. La ley de Joule dice claramente: la potencia disipada en la conexión aumenta con el cuadrado de la corriente. Es decir, incluso una pequeña resistencia, con una corriente de trabajo elevada, puede convertirse en una fuente local de calentamiento.
Primero aparecen unos pocos grados adicionales. Luego el material comienza a trabajar más caliente, envejece más rápido y la conexión pierde gradualmente sus parámetros originales.
La terminal de transformador hace aquí tres cosas muy importantes a la vez.
Aumenta la superficie de contacto, por lo que la corriente tiene más espacio para fluir tranquilamente.
Distribuye mejor la fuerza de presión, de modo que la conexión no trabaja solo sobre una pequeña parte del metal.
Estabiliza el conjunto en el tiempo, por lo que disminuye el riesgo de micromovimientos que, con el paso de los años, pueden deteriorar la calidad del contacto.
El resultado es simple, aunque muy valioso desde el punto de vista operativo. La corriente no se concentra en un solo lugar, sino que se distribuye en un área mayor. La temperatura de la conexión se mantiene más baja. Y una temperatura más baja significa un funcionamiento más tranquilo y predecible del transformador.
Se puede comparar con el tráfico rodado. El mismo flujo de coches forzado en una sola calle estrecha pronto se convierte en caos. Cuando tiene una amplia avenida, todo fluye con mucha más calma. Con la corriente ocurre algo similar. También le gusta tener espacio.
Y precisamente por eso, una terminal bien diseñada no es un detalle técnico por el simple hecho de serlo. Es un elemento que ayuda a mantener a raya tres cosas a la vez: la corriente, la temperatura y la durabilidad de la conexión. Y en un transformador que trabaja durante décadas, realmente no es poca cosa.
¿Por qué los operadores de red exigen cada vez más soluciones de conexión estables?
Los operadores de red tienen una gran ventaja sobre el resto del mercado.
No ven un único transformador, sino toda una imagen que se repite en la operación.
Para el proyectista, el transformador es un equipo dimensionado según parámetros técnicos. Para el inversor, es un elemento de un rompecabezas más grande. Para el operador de red, es parte de un sistema que debe funcionar tranquilamente no durante uno o dos años, sino durante 30, a veces 40 años.
Y es precisamente esta perspectiva la que lo cambia todo.
Porque cuando se observan miles de equipos trabajando en diferentes ubicaciones, en diferentes condiciones climáticas y bajo diferentes cargas, muy rápidamente se ve qué soluciones envejecen bien y cuáles solo se ven bien el día de la recepción.
Cada avería, cada informe de termografía, cada conexión sobrecalentada y cada caso de deterioro del contacto se incorporan al análisis. Al principio es un evento aislado. Luego un segundo. Un tercero. El décimo. Y de repente resulta que ya no es un caso aislado, sino un patrón repetitivo.
Y al sector energético no le gustan nada los problemas repetitivos.
Por eso los operadores miran cada vez más no solo a la potencia del transformador, al nivel de pérdidas o a los parámetros del aislamiento, sino también a cómo están resueltas las acometidas de cable. Si la conexión es mecánicamente estable. Si la superficie de contacto es suficiente. Si el sistema soporta bien las tensiones de los cables pesados, las vibraciones, los cambios de temperatura y la operación a largo plazo.
Porque la práctica muestra algo muy interesante.
En muchos casos, el transformador como máquina funciona sin problemas. Los devanados están en buen estado, el aceite mantiene sus parámetros, el núcleo trabaja de forma estable. El problema no comienza en el corazón del equipo.
El problema comienza en su interfaz con el mundo exterior.
Exactamente allí donde el cable se conecta con el transformador.
Y este es el momento en que el detalle deja de ser un detalle.
Se convierte en un elemento de fiabilidad de toda la subestación.
De esta lógica nacen los requisitos técnicos de los operadores. Cuanta más experiencia operativa, más atención se presta a la construcción de los pasatapas, al modo de realizar las conexiones de cable, a la estabilidad de las terminales y a la resistencia de todo el sistema de conexión a las condiciones reales de trabajo.
Porque al final, el operador no compra solo el transformador.
El operador compra tranquilidad operativa.
En la imagen se aprecia un conjunto de elementos de conexión de un transformador de media tensión: la terminal de transformador, el pasatapas de porcelana y la cubierta del pasatapas que protege el punto más sensible contra la influencia del entorno. Es aquí donde confluyen la corriente, la mecánica y las condiciones operativas; por ello, cada uno de estos elementos debe seleccionarse de forma consciente y funcionar como un sistema coherente. En la práctica, esto significa una cosa: la fiabilidad comienza en el detalle, y una conexión bien diseñada no es casualidad, sino el resultado de la selección adecuada de todos los componentes que, juntos, forman una unión segura y duradera.
Photo CC: ENERGEKS 2026
Dónde las terminales de transformador muestran si el proyecto fue realmente bien pensado
Hay instalaciones en las que el transformador tiene una vida bastante cómoda. Trabaja uniformemente, el cable llega sin grandes acrobacias, la carga no hace una montaña rusa a diario y todo se ve como en el bonito dibujo del proyecto.
Pero también hay lugares donde la realidad verifica rápidamente si la conexión en el transformador se diseñó con cabeza o solo para poder atornillarla y cerrar el tema.
Y es precisamente allí donde las terminales de transformador dejan de ser una curiosidad técnica.
Comienzan a ser una prueba muy práctica de la calidad de toda la solución.
Tomemos las granjas fotovoltaicas.
Todo parece sencillo.
Hay producción de energía, hay un transformador, hay una salida de potencia a la red. Fin de la historia. Solo que el transformador en una planta FV trabaja en condiciones que les gusta poner a prueba la paciencia de los materiales. Por la mañana el sistema se despierta, luego la potencia aumenta, luego llega el sol pleno, una nube, otra vez sol, la temperatura ambiente hace lo suyo y, junto con ello, cambian las condiciones de trabajo de las conexiones. No es la vida tranquila y uniforme del viejo transformador de barrio que durante medio día hace más o menos lo mismo. Aquí la corriente y la temperatura pueden cambiar de forma dinámica, y cada uno de estos ciclos significa un trabajo del material, de la presión y del contacto.
A esto se añaden los cables. Gruesos, pesados, contundentes, con carácter. De esos que no tienen la menor intención de colocarse suavemente solo porque alguien dibujó bonito el recorrido en el proyecto. Si la conexión en el pasatapas es débil o demasiado sensible a las tensiones, la granja FV lo mostrará rápidamente. Y lo hará sin sentimentalismo.
Muy parecido ocurre en las instalaciones industriales, solo que aquí la apuesta emocional aumenta aún más, porque al otro lado del cable a menudo hay un proceso que realmente no le gustan las paradas.
Fundiciones, plantas químicas, grandes centros logísticos, centros de datos, fábricas con líneas de producción en régimen continuo. En lugares así, el transformador no alimenta una potencia abstracta de una tabla. Alimenta un trabajo concreto, unas máquinas concretas, un dinero concreto que fluye o deja de fluir. Si la conexión en el transformador comienza a calentarse, envejecer o perder estabilidad, ya no es un pequeño defecto técnico. Es el inicio de un problema que puede afectar a toda la instalación.
Y precisamente por eso, en la industria, nadie sensato quiere que el punto crítico del sistema se comporte como una pieza irregular después de la primera helada. La conexión tiene que ser estable, predecible y aburrida en el mejor sentido posible. Simplemente tiene que funcionar.
Están también las subestaciones compactas tipo contenedor, es decir, el lugar donde la teoría se encuentra muy rápido con una realidad estrecha.
Aquí cada centímetro cuenta. Los cables entran por abajo, la celda está cerca, el transformador tiene sus dimensiones, y el responsable del montaje descubre de repente que la geometría prevista era hermosa… hasta que apareció el cable real. No el del folleto, sino el real, rígido, pesado y medianamente interesado en cooperar.
En tales condiciones, incluso una buena conexión puede verse comprometida si no tiene la estabilización adecuada. El cable rara vez llega perfectamente recto, el espacio de maniobra es limitado y cada giro tensado innecesario se refleja luego en el terminal y en la calidad del contacto. Aquí es donde una terminal bien diseñada muestra su verdadero valor. No en el catálogo, sino cuando hay que controlar la física, el espacio y el peso del cable todo a la vez.
También hay instalaciones con mayores exigencias ambientales, por ejemplo, instalaciones con una gran variabilidad de temperaturas, infraestructura exterior o ubicaciones donde el transformador debe trabajar en un entorno de polvo, humedad y cambios constantes de las condiciones. Allí, cada detalle de la conexión cobra aún más importancia, porque la conexión no trabaja en un laboratorio confortable, sino en un mundo que comprueba regularmente si todo se ha hecho correctamente.
Y precisamente por eso, las soluciones que aumentan la superficie de contacto y la estabilidad mecánica no son ningún lujo para estetas del equipamiento. Es simplemente una respuesta razonable a las condiciones de trabajo.
Porque la verdad es bastante curiosa, aunque para la operación puede ser menos divertida.
El transformador puede ser excelente.
Núcleo sólido, devanados bien trabajados, aceite en condiciones, todo se ve como debe ser.
Y luego, toda esa majestuosidad de varias toneladas de equipo puede verse puesta a prueba por unos pocos centímetros de metal en el punto de conexión.
Tema relacionado que merece la pena conocer:
¿Por qué el terminal de un pasatapas de transformador de MT tiene uno o dos orificios?
Si quieres entender mejor por qué incluso un detalle tan pequeño como el modo de fijación del cable tiene importancia, echa un vistazo a nuestro artículo sobre la construcción de los terminales de pasatapas de MT.
Allí mostramos de dónde surge la diferencia entre uno y dos orificios de montaje y cómo influye en la estabilidad de la conexión y su durabilidad a lo largo del tiempo.
¿Y de dónde conseguir un transformador así, las terminales y también esos capuchones?
Y aquí llegamos a una pregunta muy práctica.
Porque la teoría es teoría, la física es física, los gráficos de temperatura también quedan muy bonitos en el artículo, pero al final alguien tiene que cerrar este tema.
Hay que seleccionar el transformador.
Hay que seleccionar las terminales.
Hay que prever las cubiertas para pasatapas.
Hay que lograr que todo encaje no solo en el catálogo, sino también después en la subestación real, con el cable real, el montaje real y los requisitos reales del operador.
Y aquí es donde comienza la diferencia entre ensamblar un sistema con elementos aleatorios y diseñar una solución que tenga sentido como un conjunto.
Porque se puede ver el transformador como un producto independiente, las terminales como un equipamiento independiente y las cubiertas como un accesorio más para pedir. Solo que en la práctica energética, estas cosas no funcionan por separado. Se encuentran en un solo lugar, en una sola acometida, bajo la misma corriente, temperatura y la misma presión de la realidad.
Por eso, lo más sensato es pensar en ellas juntas.
En la oferta de Energeks están disponibles tanto transformadores de aceite de bajas pérdidas de media tensión como transformadores secos de resina. Puedes contactarnos para la selección de terminales de transformador, así como de cubiertas para pasatapas de media tensión.
Gracias a ello, todo el sistema puede seleccionarse de forma coherente, para un proyecto concreto, un modo de tendido de cables, unas condiciones de montaje y los requisitos específicos de cada instalación. Sin adivinanzas, sin improvisaciones al final de la inversión y sin tener que preguntarse nerviosamente si todos los elementos realmente van a trabajar juntos como deberían.
Y esto en el sector energético tiene verdadera importancia.
Porque a veces, la fiabilidad del transformador no la decide solo lo que hay dentro del depósito.
Igual de importante puede ser lo que ocurre en el exterior. En los pasatapas, en las terminales, en la interfaz del cable con el equipo. En todos esos lugares que no causan gran impresión en la foto lejana, pero que, en cambio, pueden marcar una gran diferencia después de varios años de funcionamiento.
Si te gustan las historias técnicas del sector energético contadas sin grandilocuencia pero con respeto por el detalle, te invitamos también a nuestro LinkedIn.
Referencje:
IEEE Power Transformer Handbook
Pfisterer – Technical documentation (MV connection technology)
A veces, las cosas más interesantes en el sector energético son sorprendentemente pequeñas.
Estás junto a un transformador de media tensión, miras un pasatapas de porcelana y ves su terminal metálica.
En una fase, un agujero.
En otra, dos.
Alguien pregunta: ¿es un error? ¿Falta algo?
No. Es una decisión de diseño consciente.
En el mundo de los transformadores de MT, estos pequeños detalles no son cosmética.
Son elementos que influyen en la durabilidad de la instalación durante los próximos 30 años de funcionamiento.
En el punto donde el cable se encuentra con el transformador, también se encuentran corrientes enormes, fuerzas electromagnéticas y temperatura.
Y es ahí donde un solo agujero adicional puede marcar una gran diferencia.
Hoy analizaremos uno de los componentes más infravalorados de un transformador de MT:
el terminal del pasatapas y por qué a veces tiene un agujero y a veces dos.
Si diseñas subestaciones transformadoras, trabajas en el montaje de transformadores de MT, instalas granjas fotovoltaicas o simplemente quieres entender más a fondo el sector energético, este artículo te mostrará algo importante.
Entenderás por qué la construcción del terminal del pasatapas no es casualidad.
Sabrás cómo el número de agujeros influye en las corrientes, la temperatura y la durabilidad de la conexión.
Y por qué, en la práctica energética, un agujero adicional puede salvar a un transformador del sobrecalentamiento.
En este texto trataremos:
Cómo funciona y cómo está construido un pasatapas de transformador de MT
Por qué los terminales tienen uno o dos agujeros de montaje
Cómo influye el número de tornillos en la corriente, la temperatura y la resistencia de contacto
Qué exigen los operadores de redes de distribución
Qué errores de montaje provocan con más frecuencia el sobrecalentamiento de las conexiones
Vale la pena leerlo, ¡porque lo único que merece la pena acumular en la vida es conocimiento!
Tiempo de lectura: ~12 minutos
Cómo funciona y cómo está construido un pasatapas de transformador de MT
Antes de pasar a los propios agujeros de montaje, conviene entender el papel del pasatapas.
Un transformador de media tensión trabaja normalmente en el rango de aproximadamente 6 kV a 36 kV. Los devanados se encuentran dentro del depósito lleno de aceite transformador. Este aceite cumple dos funciones: refrigera los devanados y proporciona aislamiento eléctrico.
El problema surge en el punto donde el conductor debe salir del depósito.
La corriente tiene que pasar del interior del transformador al exterior, hacia el cable o la barra. Al mismo tiempo, no se puede permitir una perforación eléctrica a través de la carcasa. La diferencia de potencial es enorme.
Por eso se utilizan pasatapas.
Un pasatapas de transformador es un elemento aislante, generalmente de porcelana o material compuesto, que conduce el conductor a través de la pared del depósito del transformador. En su interior hay un vástago conductor conectado al devanado del transformador.
En el exterior del pasatapas se encuentra el terminal.
Una pieza metálica a la que se conecta el cable o la barra.
Y es precisamente en este terminal donde aparece el tema de uno o dos agujeros.
El terminal del pasatapas, un pequeño elemento con una gran responsabilidad
El terminal del pasatapas es el punto de contacto entre dos mundos.
Por un lado, tenemos el transformador. Un equipo que puede tener una potencia desde unos pocos cientos de kilovoltiamperios hasta varios megavoltiamperios.
Por otro lado, el cable de media tensión o la barra colectora que lleva la energía más allá en la red.
En este único punto fluyen corrientes del orden de cientos de amperios, y a veces de más de mil amperios. Al mismo tiempo, los contactos metálicos deben mantener una resistencia muy baja.
Si la resistencia de contacto aumenta, aunque sea mínimamente, aparece el efecto Joule.
La energía eléctrica comienza a convertirse en calor.
Y el calor, en el sector energético, es el enemigo número uno.
¿Por qué el terminal de un pasatapas de transformador de MT tiene un agujero de montaje?
La construcción más simple y, a la vez, muy común del terminal de un pasatapas de transformador de media tensión posee un solo agujero de montaje.
A primera vista, puede parecer una solución minimalista, pero en realidad es un compromiso consciente entre los requisitos eléctricos, mecánicos y la práctica de montaje.
En este sistema, la terminal del cable se atornilla al terminal del pasatapas con un solo tornillo.
El tornillo presiona el ojal de la terminal contra la superficie plana de la pieza metálica del pasatapas. Así se crea la conexión eléctrica por la que la energía del transformador fluye hacia el cable de media tensión.
Para muchas instalaciones, esta solución es totalmente suficiente y se ha utilizado durante décadas en la energía de distribución.
Para entender por qué, vale la pena observar la escala de las corrientes en el lado de media tensión.
En transformadores de distribución de potencias de varios cientos de kilovoltiamperios, las corrientes en el lado de MT son relativamente pequeñas. Esto se deriva directamente de la relación entre potencia, tensión y corriente.
Por ejemplo, un transformador de 1000 kVA que trabaje en una red de 15 kV genera una corriente de aproximadamente 38 amperios en el lado de media tensión. Incluso con un transformador de 2500 kVA, este valor aumenta solo hasta unos 96 amperios.
Son valores que, desde el punto de vista de la construcción de conexiones eléctricas, son relativamente bajos.
Una conexión atornillada bien ejecutada con un solo tornillo y la superficie de contacto adecuada soporta sin problemas estas corrientes durante muchos años de funcionamiento.
Precisamente por eso, en transformadores de potencias menores, el uso de un terminal con un solo agujero de montaje es una solución plenamente racional.
Un solo tornillo proporciona la presión de contacto adecuada entre las superficies. Si las superficies están limpias y el par de apriete del tornillo es correcto, la resistencia de contacto se mantiene muy baja. Esto significa que en el punto de conexión no aparecen pérdidas de energía significativas ni un calentamiento excesivo.
La conexión también es sencilla de montar. El instalador debe colocar una única terminal de cable y apretar un solo tornillo con el par adecuado. En condiciones de obra o modernización de una subestación transformadora, esto tiene importancia práctica porque reduce el tiempo de montaje y el riesgo de errores.
El terminal con un agujero también tiene ventajas constructivas. Sobre todo, es más compacto. En subestaciones prefabricadas, donde el espacio entre transformadores, celdas y cables suele ser muy limitado, cada centímetro cuenta. Un terminal más pequeño facilita el tendido de cables y el mantenimiento de las distancias de aislamiento requeridas.
La segunda ventaja es una menor masa de todo el conjunto del pasatapas. En transformadores de distribución, que a menudo se instalan en grandes cantidades en la red, cada elemento constructivo se optimiza en función del coste y la simplicidad de producción. Un terminal más sencillo significa menos material y menos operaciones tecnológicas durante su fabricación.
También existe un aspecto de compatibilidad con las terminaciones de cable típicas utilizadas en redes de media tensión. En muchos sistemas de cable, las terminales de ojo estándar están diseñadas precisamente para conexiones con un solo tornillo. Esto agiliza la instalación y no requiere elementos intermedios especiales.
En la práctica energética, el terminal de un agujero es, por tanto, una buena solución en varias situaciones típicas:
Transformador de potencia relativamente baja, donde las corrientes en el lado de MT no son grandes. En estas condiciones, una única conexión atornillada proporciona superficie de contacto y estabilidad mecánica suficientes.
Instalaciones de cable donde el transformador se conecta directamente a un cable de MT terminado con una terminal de cable estándar. El cable es flexible y no genera grandes cargas mecánicas sobre el terminal, por lo que un solo punto de fijación es suficiente.
Subestaciones transformadoras con espacio de montaje limitado. Un terminal compacto facilita el tendido de cables y el mantenimiento de distancias de seguridad entre fases.
Sin embargo, la física y la práctica operativa recuerdan que cada solución tiene sus límites.
Un tornillo significa un solo punto de presión. Esto implica que toda la superficie de contacto se presiona en un único lugar. Si la conexión se ejecuta de forma imprecisa, la superficie de contacto real puede ser menor de lo previsto.
Al aumentar la potencia del transformador, aumentan las corrientes y, con ellas, los requisitos de calidad de la conexión eléctrica.
En un momento dado, un solo tornillo deja de ser la solución óptima.
Entonces aparece la construcción con dos agujeros de montaje, que permite aumentar la estabilidad mecánica y mejorar la distribución de la presión sobre la superficie de contacto.
Y a esa solución le dedicaremos el siguiente apartado.
Terminal de pasatapas de transformador de media tensión con un orificio de montaje, utilizado en conexiones de cable estándar en subestaciones transformadoras de MT. La construcción con un solo tornillo permite una conexión rápida y compacta de la terminal del cable al pasatapas del transformador, proporcionando la superficie de contacto adecuada para las corrientes de servicio típicas en transformadores de distribución. Esta solución se utiliza a menudo en transformadores de potencias pequeñas y medianas, en instalaciones de cable y en subestaciones compactas tipo contenedor, donde priman la simplicidad de montaje y el espacio de conexión limitado.
© ENERGEKS 2026
Llega un momento en que un solo tornillo deja de ser la solución óptima.
Entonces aparece la construcción con dos orificios de montaje, que permite aumentar la estabilidad mecánica y mejorar la distribución de la presión sobre la superficie de contacto.
Y a esa solución le dedicaremos el siguiente paso.
¿Por qué un pasatapas de transformador de MT tiene dos orificios de montaje y cuándo es necesario?
El terminal con dos orificios es una construcción que se utiliza allí donde aumentan los requisitos eléctricos y mecánicos de todo el sistema. En transformadores de mayor potencia y en instalaciones industriales, la simple conexión con un tornillo deja de ser la opción óptima.
En este sistema, la terminal del cable o la barra de cobre se atornilla al terminal del pasatapas con dos tornillos.
A simple vista, la diferencia puede parecer pequeña. En realidad, cambia mucho el comportamiento de toda la conexión durante el funcionamiento del transformador a lo largo de los años.
La primera ventaja se refiere a la estabilidad mecánica.
Con un solo orificio, la terminal del cable se presiona en un único punto y puede girar mínimamente alrededor del eje del tornillo. No es un movimiento grande, a menudo son fracciones de milímetro, pero en el sector energético incluso estos pequeños cambios importan. El transformador durante su funcionamiento no es un elemento completamente estático. Se producen vibraciones del núcleo magnético, cambios de temperatura que causan dilatación de los materiales y fuerzas electromagnéticas generadas por las corrientes de cortocircuito.
Si la conexión tiene solo un punto de fijación, la terminal puede, con el tiempo, cambiar ligeramente su posición. Dos orificios de montaje eliminan este problema. La terminal del cable queda bloqueada en dos puntos, lo que prácticamente imposibilita su rotación y estabiliza toda la conexión.
La segunda ventaja está relacionada con la superficie de contacto.
Las conexiones energéticas funcionan mejor cuando la superficie de contacto entre los metales es lo más grande posible. En la práctica, esto significa que los elementos conductores deben estar presionados entre sí con la fuerza adecuada y en la mayor área posible.
Dos tornillos provocan una distribución más uniforme de la presión sobre la superficie de la terminal del cable o de la barra de cobre. Gracias a ello, una mayor parte de la superficie del metal participa en la conducción de la corriente. Como resultado, disminuye la densidad de corriente local y se reducen las pérdidas de energía en el punto de conexión.
La tercera ventaja afecta a uno de los parámetros más importantes de cualquier conexión eléctrica:
LA RESISTENCIA DE CONTACTO
La resistencia de contacto aparece siempre en el lugar donde dos conductores están unidos mecánicamente. Incluso las superficies metálicas muy lisas, en realidad, solo entran en contacto en muchos puntos microscópicos. Cuanto mejor sea la presión y mayor la superficie de contacto, menor será la resistencia de la conexión.
Si la resistencia de contacto aumenta, aparece el fenómeno de generación de calor según la ley de Joule. La energía eléctrica comienza a convertirse en calor en el punto de conexión.
Para ilustrar la magnitud, vale la pena ver un ejemplo sencillo:
Si la resistencia de la conexión aumenta solo 100 microohmios y por ella circula una corriente de 600 amperios, la potencia de pérdidas será de aproximadamente 36 vatios en un solo punto.
Sobre el papel, parece un valor pequeño. Sin embargo, en realidad, esta energía se disipa en una superficie metálica muy pequeña.
Esto significa un calentamiento local de la unión a temperaturas significativamente superiores a la temperatura ambiente. Con el tiempo, esto puede provocar la oxidación de la superficie, un nuevo aumento de la resistencia y la degradación acelerada de la conexión.
Dos tornillos ayudan a mantener la resistencia de contacto al mínimo, ya que garantizan una presión estable y una mayor superficie de contacto efectiva entre los metales.
En la práctica, los terminales con dos orificios aparecen con mayor frecuencia en varias situaciones:
Transformador de mayor potencia. Al aumentar la potencia, aumentan las corrientes de servicio y los requisitos de calidad de las conexiones eléctricas.
Conexiones realizadas con barras de cobre en lugar de cables. Las barras son rígidas y pesadas, por lo que requieren una fijación más estable.
Instalaciones industriales o subestaciones transformadoras que trabajan en condiciones de operación difíciles. Las vibraciones, los cambios de temperatura y las elevadas corrientes de cortocircuito hacen que la estabilidad mecánica de la conexión sea crítica.
En tales casos, el uso de dos orificios de montaje en el terminal del pasatapas no es un lujo de diseño. Es un elemento de proyecto que aumenta significativamente la fiabilidad de todo el transformador a largo plazo.
Terminal de pasatapas de transformador de media tensión con dos orificios de montaje, destinado a conexiones con cargas de corriente más elevadas. La construcción con dos tornillos permite una conexión estable de la terminal del cable o de la barra de cobre, aumenta la superficie de contacto y reduce la resistencia de contacto. Esta solución se utiliza con mayor frecuencia en transformadores de mayor potencia, en subestaciones transformadoras con conexión por barras y en instalaciones que cumplen los requisitos de los operadores de sistemas de distribución, donde son clave la estabilidad a largo plazo de la conexión y la minimización del calentamiento de la unión.
© ENERGEKS 2026
En Energeks nos tomamos en serio estos detalles. Nuestros transformadores de MT pueden equiparse con diferentes configuraciones de terminaciones de pasatapas, adaptadas al proyecto de la subestación, al modo de conexión de los cables y a los requisitos del operador de red. Esto afecta tanto a los terminales de uno o dos orificios, como a los diferentes tipos de bornes de conexión utilizados en el sector energético, tales como las soluciones tipo TOGA, elegidas en función de la configuración de la acometida y de los estándares del proyecto. Si quieres ver más ejemplos de estas soluciones, visita nuestra oferta de transformadores Energeks o ponte en contacto directamente con nuestros asesores para adaptar la solución exactamente a tus necesidades.
Cómo influye el número de tornillos en el terminal de un transformador de MT en la corriente, la temperatura y la resistencia de contacto
En el sector energético hay algo hermoso en los detalles.
Desde fuera, un transformador parece una máquina maciza y tranquila. Varias toneladas de acero, un núcleo magnético, un depósito de aceite. Mientras tanto, su longevidad suele depender de elementos que caben en la palma de la mano. Uno de ellos es la conexión atornillada en el extremo del pasatapas.
A primera vista, la diferencia entre uno y dos tornillos parece un detalle menor.
En realidad, es una decisión que influye en tres fenómenos físicos muy importantes:
En el flujo de la corriente,
En la temperatura de la conexión,
Y en la resistencia de contacto.
Y son precisamente estos tres parámetros los que determinan si la conexión funcionará sin problemas durante 30 años o si, después de unas pocas temporadas, comenzará a mostrar signos de fatiga.
#1 Empecemos por la corriente.
Cuanto mayor es la potencia del transformador, mayores son las corrientes que aparecen en el sistema. En transformadores de distribución de potencias de varios megavoltiamperios, las corrientes en el lado de media tensión pueden alcanzar cientos de amperios. En tales condiciones, incluso una pequeña imperfección en el punto de contacto comienza a importar.
La corriente no fluye de manera uniforme por toda la superficie del metal. En realidad, fluye a través de muchos puntos de contacto microscópicos donde las superficies metálicas realmente se tocan. Cada uno de estos puntos transporta una parte de la corriente total.
Si la superficie de contacto es pequeña, la densidad de corriente en esos puntos aumenta.
Y cuando aumenta la densidad de corriente, también aumenta la temperatura.
#2 Esto nos lleva al segundo fenómeno: la temperatura.
En cada conexión eléctrica aparece una resistencia de contacto. Incluso en las conexiones mejor ejecutadas, existe una pequeña resistencia eléctrica resultante de la microestructura de la superficie del metal.
La ley de Joule dice que la potencia disipada en forma de calor es igual al producto de la resistencia por el cuadrado de la corriente. La fórmula es sencilla, pero sus consecuencias son enormes.
Si la corriente es de 500 amperios y la resistencia de contacto es de solo 50 microohmios, en el punto de conexión se disipan aproximadamente 12,5 vatios de calor. Esto es poco, siempre que el calor se distribuya sobre una gran superficie metálica.
El problema comienza cuando el contacto eléctrico se limita solo a una pequeña parte de la superficie. Entonces, esa energía se concentra en un solo lugar y la temperatura empieza a aumentar.
Dos tornillos actúan aquí como una herramienta de ingeniería muy simple pero extremadamente eficaz. Aumentan la presión y la distribuyen sobre una superficie mayor. Gracias a ello, el número de puntos de contacto microscópicos entre los metales aumenta y la resistencia de contacto disminuye.
#3 El tercer fenómeno es igualmente interesante: la estabilidad eléctrica en el tiempo.
Una unión atornillada no es una estructura perfectamente rígida. Durante el funcionamiento del transformador se producen cambios de temperatura. El metal se dilata y se contrae. El núcleo del transformador genera pequeñas vibraciones magnetostrictivas. Durante los cortocircuitos en la red, aparecen enormes fuerzas electromagnéticas.
Si la conexión se mantiene solo con un tornillo, la terminal del cable puede trabajar mínimamente. Son movimientos muy pequeños, a menudo del orden de décimas de milímetro. Sin embargo, a lo largo de muchos años de operación, estos micromovimientos pueden degradar gradualmente la calidad del contacto.
Dos puntos de fijación estabilizan la conexión de una manera completamente diferente. La terminal del cable queda inmovilizada en dos lugares y la presión se distribuye más uniformemente. La conexión es menos susceptible a los cambios de geometría durante el funcionamiento del equipo.
Por eso, en transformadores de mayores potencias, los fabricantes utilizan muy a menudo los terminales de dos tornillos como estándar. Esto afecta especialmente a las unidades de más de varios megavoltiamperios, donde las corrientes de servicio son ya lo suficientemente grandes como para que cada detalle constructivo tenga importancia.
Una situación similar se da en el caso de las conexiones con barras colectoras.
Las barras de cobre son mucho más pesadas y rígidas que los cables de potencia. Introducen en el sistema cargas mecánicas adicionales debidas a su propio peso y a las fuerzas electromagnéticas durante los cortocircuitos. Dos puntos de fijación permiten distribuir estas fuerzas y protegen al pasatapas del transformador de esfuerzos excesivos.
¿Exigen los operadores de red terminales con dos tornillos en los transformadores de MT?
En muchos proyectos, sí. Los operadores de los sistemas de distribución gestionan miles de transformadores que trabajan en condiciones ambientales muy diversas. Cada avería se analiza y las conclusiones se incorporan posteriormente a las directrices técnicas para nuevas instalaciones. Con los años, en muchos países esto ha llevado a la introducción de requisitos para terminales de pasatapas con dos tornillos en determinadas clases de transformadores de MT.
El sector energético es un campo que aprende de la experiencia. Cada conexión sobrecalentada, cada informe de inspección termográfica y cada análisis de un evento en la red se convierten en parte del conocimiento que luego influye en los estándares de diseño.
Por eso, cuando se observa el terminal de un pasatapas de transformador y se ven dos tornillos en lugar de uno, a menudo detrás no solo está la decisión del fabricante, sino también los requisitos del operador de red y años de observaciones prácticas del funcionamiento de los equipos en sistemas electroenergéticos reales.
Transformadores como la serie MarkoEco2 se crean pensando en el trabajo real en la red de distribución.
Esto significa una cosa: deben encajar en los estándares del operador incluso antes de llegar a la subestación.
Por ello, ya en la fase de proyecto tenemos en cuenta los requisitos técnicos de los operadores de sistemas de distribución y las especificaciones de los inversores. Esto afecta también a elementos aparentemente tan pequeños como la configuración de los pasatapas de MT o el modo de terminación de las conexiones de los cables.
En la práctica, esto significa que el transformador llega a la subestación preparado exactamente para las condiciones de un proyecto determinado.
Este enfoque es simple:
El transformador no debería obligar a la red a adaptarse.
Es el transformador el que debe estar adaptado a la red.
Por eso, las configuraciones de los pasatapas, la disposición de los terminales de uno o dos tornillos y las soluciones de conexión en los transformadores Energeks se diseñan para integrarse sin problemas en los requisitos de los operadores y en la práctica de trabajo en subestaciones electroenergéticas reales.
Top 5 problemas por los que las conexiones de cable en un transformador de MT se sobrecalientan
En la práctica operativa de los transformadores de media tensión, muchos problemas no comienzan en el propio transformador. Comienzan en la conexión. El lugar donde el cable o la barra se encuentra con el terminal del pasatapas.
Es uno de los puntos más solicitados de todo el sistema. Por allí circulan grandes corrientes, se producen cambios de temperatura y, al mismo tiempo, es una unión mecánica que depende de la calidad del montaje. Por eso, pequeños errores de instalación pueden, tras varios años, provocar sobrecalentamiento, oxidación del metal y, en casos extremos, incluso una avería.
Problema 1: Preparación incorrecta de la superficie de contacto.
Las superficies metálicas, en teoría, deberían ajustarse perfectamente. En la práctica, en su superficie hay capas de óxidos, suciedad y, a veces, incluso una fina capa de pintura o restos de la fabricación de la terminal del cable. Si estas superficies se unen sin limpiar, el contacto eléctrico se produce solo en unos pocos puntos microscópicos.
Como resultado, la resistencia de contacto aumenta y la conexión comienza a calentarse. Por eso, en el montaje profesional, las superficies de contacto se limpian y, a menudo, también se protegen con una pasta de contacto especial que limita la oxidación.
Problema 2: Par de apriete incorrecto del tornillo.
Un apriete demasiado flojo provoca una presión insuficiente de la terminal del cable contra el terminal del pasatapas. Las superficies metálicas no se adhieren entonces con la fuerza adecuada y la resistencia de contacto aumenta. Al cabo de un tiempo, aparece el calentamiento de la conexión.
Por otro lado, un apriete demasiado fuerte puede deformar la terminal del cable o dañar la rosca del terminal. En casos extremos, también puede provocar la rotura de los elementos aislantes del pasatapas.
Por eso, los fabricantes de transformadores y de terminales de cable indican siempre el par de apriete recomendado para los tornillos. En el montaje profesional se utilizan llaves dinamométricas, que permiten obtener la presión correcta.
Problema 3: Uso de una terminal de cable inadecuada.
La terminal debe estar adaptada tanto a la sección del cable como a la construcción del terminal del pasatapas. Un ojal demasiado pequeño provoca una colocación incorrecta de la terminal, mientras que un ojal demasiado grande reduce la superficie de contacto. En ambos casos, aumenta la resistencia de la conexión.
Otro problema que se encuentra a veces es la situación en la que el terminal tiene dos orificios de montaje, pero durante el montaje solo se utiliza un tornillo.
Aparentemente, la instalación funciona correctamente. La corriente fluye, el transformador trabaja y la instalación pasa la recepción técnica. Sin embargo, la conexión no tiene la estabilidad mecánica completa. La terminal puede trabajar mínimamente durante los cambios de temperatura o las vibraciones del transformador.
Tras varios años de operación, aparece la oxidación de la superficie de contacto y el aumento de la temperatura de la conexión.
Problema 4: Colocación incorrecta del cable.
El cable de media tensión tiene una gran masa y una rigidez determinada. Si se tiende con un ángulo inadecuado o está tenso, puede ejercer una fuerza constante sobre el terminal del pasatapas. A largo plazo, esto provoca micromovimientos de la conexión y un deterioro gradual del contacto eléctrico.
Por eso, en las instalaciones profesionales se utilizan soportes para cables y los radios de curvatura adecuados, que eliminan las tensiones que actúan sobre el terminal del transformador.
Problema 5: Falta de control periódico de las conexiones.
El transformador es un equipo diseñado para varias décadas de funcionamiento. Sin embargo, las uniones atornilladas pueden cambiar con el tiempo bajo la influencia de la temperatura, las vibraciones y el envejecimiento de los materiales. Por eso, en muchas instalaciones industriales se realizan inspecciones periódicas con cámaras termográficas.
La termografía permite detectar muy rápidamente el punto donde la temperatura es más alta que en las otras fases. A menudo es la primera señal de que la resistencia de contacto está aumentando y la conexión requiere una revisión.
En el sector energético, muy a menudo son los pequeños detalles los que deciden la fiabilidad de una instalación. La conexión del cable en el pasatapas del transformador es uno de esos lugares donde la calidad del montaje influye directamente en la seguridad de funcionamiento de toda la subestación.
Un pequeño detalle, una gran física
La historia de uno o dos orificios en el terminal del pasatapas dice más sobre el sector energético de lo que podría parecer.
Porque no es un sector de gestos espectaculares. Es un sector de decisiones que, a primera vista, parecen minucias, pero que en la práctica trabajan durante décadas.
El transformador de MT no tiene una segunda oportunidad cada pocos años. Está ahí, y funciona. Día tras día. En invierno, en verano, bajo carga, tras cortocircuitos, en silencio y sin que nadie le preste atención. Durante 30, a veces 40 años.
Y es precisamente por eso por lo que detalles como el modo de fijación de la terminal del cable tienen importancia. Porque son ellos los que deciden si todo funcionará como debe, sin pérdidas innecesarias, sin sobrecalentamiento, sin sorpresas.
Así que, cuando mires el terminal de un pasatapas con uno o dos orificios, estás viendo el resultado de la experiencia de todo un sector. De la física, de las pruebas, de los errores y de las conclusiones que alguien, en algún momento, tuvo que extraer.
En Energeks nos gusta este nivel de pensamiento.
Porque sabemos que un transformador bien diseñado no son solo parámetros sobre el papel, sino la adaptación a la realidad del trabajo.
Por eso, nuestros transformadores de MT pueden equiparse con diferentes configuraciones de terminaciones de pasatapas, adaptadas al proyecto de la subestación, al modo de conexión de los cables y a los requisitos del operador de red.
Si quieres ver cómo se ven las diferentes soluciones en la práctica, visita nuestra oferta.
Y si valoras una mirada técnica al sector energético sin ruido innecesario, te invitamos también a nuestro LinkedIn, donde compartimos regularmente conocimientos de proyectos y del trabajo con transformadores.
Referencias:
IEEE Power Transformer Handbook, IEEE Press
Electric Power Transformer Engineering, James H. Harlow, CRC Press
Este artículo trata sobre lo que realmente sucede en la interfaz entre el inversor fotovoltaico (FV) y el transformador, cuando la corriente continua (CC) de los módulos se convierte en corriente alterna (CA) y luego tiene que "entenderse" con la red. De forma práctica.
Ves una granja fotovoltaica.
Hileras de módulos como un ejército bien alineado.
Los inversores trabajan en silencio, sin humo, sin aspavientos.
Y en algún lugar al lado, está el transformador.
Ese mismo tipo de equipo que en otros proyectos suele ser un fondo aburrido.
Pero en las instalaciones fotovoltaicas, el transformador puede tener su vida más intensa precisamente cuando todo parece estar en calma.
Porque el inversor no es una fuente de energía común y corriente.
Es electrónica de potencia rápida, capaz de hacer maravillas con la corriente, pero que también puede introducir en el sistema fenómenos que no se ven a simple vista: armónicos, cambios bruscos, gestión de potencia reactiva, a veces pequeñas componentes no deseadas.
Y todo esto termina en la interfaz con el transformador.
En la energía fotovoltaica se ve con especial claridad: la mayoría de los problemas no surgen porque el equipo sea malo. Surgen porque los puntos de contacto entre los equipos no se entienden bien.
Este artículo es para proyectistas, instaladores, inversores y personal de mantenimiento que quieren que el conjunto inversor más transformador funcione de manera estable durante años, sin correcciones nerviosas después de la puesta en marcha.
Después de la lectura, serás capaz de reconocer los puntos de fricción típicos y seleccionar soluciones que mejoren realmente la calidad de la energía, las temperaturas de trabajo y la fiabilidad.
Primero, estableceremos un lenguaje común: qué sucede realmente en la interfaz del inversor y el transformador.
Luego, repasaremos los problemas típicos: armónicos, sobrecalentamiento, gestión de potencia reactiva, sobretensiones y resonancias.
Hablaremos de las herramientas más importantes, que analizaremos en detalle.
Al final, obtendrás cinco soluciones a los problemas más importantes de la colaboración entre transformador e inversor: también proporcionamos formas sencillas y "caseras" que mejoran la estabilidad, y recibirás respuestas a las preguntas frecuentes sobre el tema, en una chuleta lista para llevar en el bolsillo ;)
Vale la pena leerlo.
Tiempo de lectura: aprox. 15 minutos
Lo que realmente sucede en la interfaz entre el inversor FV y el transformador
En los libros parece sencillo: los módulos generan CC, el inversor la convierte en CA, el transformador eleva la tensión y la red recibe la energía.
En la práctica, esta interfaz es el lugar donde se encuentran dos mundos.
El primer mundo es la electrónica de potencia.
El inversor no genera una sinusoide como lo hace un generador. La sintetiza, conmutando transistores a alta frecuencia y controlando la modulación. Esto proporciona un excelente control de la potencia activa y reactiva, pero deja tras de sí rastros secundarios: armónicos, perturbaciones de alta frecuencia, frentes de tensión y corriente pronunciados.
El segundo mundo es el transformador, un dispositivo electromagnético que ama la previsibilidad.
Está diseñado para una forma de onda de tensión específica, unas pérdidas determinadas, unas temperaturas concretas y una dinámica de carga estable. Cuando recibe una forma de onda que contiene algo más que un seno puro, la cosa se pone interesante.
Lo más importante que hay que recordar es esto: el transformador en una instalación FV no es un mero paso de tensión. Es el elemento donde se materializan los efectos secundarios del control del inversor y de los parámetros de la red.
En qué lenguaje hablar para entenderse
¿Recuerdan la historia de la Torre de Babel de la Biblia?
Todos construían lo mismo, pero cada uno hablaba una lengua distinta. En un proyecto funciona igual: si los proyectistas, instaladores, automatistas y el servicio de mantenimiento usan palabras diferentes para los mismos fenómenos, el diagnóstico dura más que la propia reparación.
Armónicos: son componentes de corriente o tensión con frecuencias que son múltiplos de la frecuencia fundamental. En una red de 50 Hz, el armónico de 5.º orden tiene 250 Hz, el de 7.º, 350 Hz, y así sucesivamente.
Para el transformador, esto significa pérdidas adicionales y calentamiento extra.
THD (Distorsión Armónica Total): es una medida de la distorsión total de la forma de onda.
En la práctica, conviene distinguir entre THD de tensión y THD de corriente.
El inversor introduce, principalmente, distorsión en la corriente, mientras que la tensión se deteriora en función de la impedancia de la red y la configuración del transformador.
Potencia reactiva: es la gestión de la tensión y del flujo de energía reactiva.
El inversor puede inyectarla o absorberla según los requisitos del operador de red, pero esta gestión modifica las corrientes en el sistema y puede aumentar la carga del transformador.
Resonancia: es la situación en la que los elementos inductivos y capacitivos del sistema comienzan a amplificar ciertas frecuencias.
En una instalación FV hay bastante capacitancia: cables, filtros, condensadores de compensación, la propia red. También inductancia: bobinas, transformador, líneas.
No tiene por qué provocar una explosión, pero puede generar sobretensiones, vibraciones y... errores extraños en las protecciones.
Por qué los armónicos hacen trabajar de más al transformador
El transformador tiene pérdidas en vacío en el núcleo y pérdidas por carga en los devanados. Cuando aparecen armónicos, ocurren tres cosas a la vez.
La corriente eficaz (RMS) aumenta, incluso si la potencia activa no crece. Esto significa mayores pérdidas por efecto Joule (I²R) en los devanados. Y esa es la primera causa de calentamiento.
A esto se suman las pérdidas adicionales, como las corrientes parásitas (de Foucault) en los devanados y elementos estructurales. Estas aumentan más rápidamente con la frecuencia, por lo que los armónicos de orden superior pueden causar un daño térmico desproporcionadamente grande.
El tercer efecto es el ruido y las vibraciones mecánicas. El transformador puede empezar a funcionar con más ruido, y la mecánica de los devanados sufre una mayor fatiga a largo plazo.
Lo más engañoso es que, desde el sistema SCADA, todo puede verse aceptable porque la potencia es estable, y solo la termografía o la monitorización de temperaturas revela que algo no está bien.
____________________________________________________________________________________________________
Si quieres profundizar y entender cómo calcularlo y cómo traducir los armónicos en requisitos reales para el transformador, te recomendamos nuestro material:
Factor K del transformador: Clave para la protección contra armónicos.
Explicamos qué es el factor K, qué nos dice sobre las cargas no lineales, cómo ayuda a seleccionar el transformador adecuado para las condiciones reales de trabajo y cómo limitar el riesgo de sobrecalentamiento y reducción de la vida útil del aislamiento, antes de que el problema se manifieste en temperaturas y alarmas.
De dónde viene el sobrecalentamiento cuando los parámetros están, en teoría, dentro de lo normal
Hay tres escenarios típicos.
El primero es la carga aparente.
Alguien mira los MW y está tranquilo, pero el transformador está siendo cargado por las corrientes resultantes de la potencia reactiva y la distorsión. El transformador no se calienta por los MW. Se calienta por la corriente y las pérdidas.
El segundo es el funcionamiento del inversor en modos de regulación.
Por ejemplo, control de tensión mediante potencia reactiva, limitaciones de potencia activa, operación en condiciones de red variables. Esto cambia el carácter de la carga del transformador en el tiempo, a menudo más rápidamente que en la energía convencional.
El tercero es un desajuste de diseño.
Un transformador dimensionado como para una carga lineal puede tener un margen insuficiente para las pérdidas adicionales causadas por los armónicos. En teoría, la potencia aparente (kVA) coincide, pero térmicamente, se queda sin margen.
Aquí surge una conclusión práctica: en una instalación FV no basta con verificar los kVA.
Hay que pensar en la calidad de la corriente, en la proporción de potencia reactiva y en el perfil de trabajo esperado.
Gestión de la potencia reactiva: una herramienta que ayuda a la red, pero carga al sistema
Los operadores de red exigen cada vez más soporte de tensión.
El inversor debe entonces implementar curvas: cos φ en función de P, Q en función de U, o una consigna fija de Q.
Primero, vamos a explicarlo de forma comprensible, sin atajos mágicos.
Imagina que el inversor tiene dos mandos: uno para la potencia activa (P) , que es la que vendes en kWh, y otro para la potencia reactiva (Q) , que no da kWh pero influye en la tensión y las corrientes de la red.
El operador de red le dice al inversor cómo debe girar ese segundo mando.
¿Qué significa "cos φ en función de P"?
Cos φ es, de forma simplificada, la información sobre qué proporción de potencia reactiva hay respecto a la activa.
Cuando cos φ está cerca de 1, casi no hay Q. Cuando disminuye, Q aumenta.
Cos φ en función de P significa: el factor de potencia debe depender de la potencia activa instantánea. Cuanta más P se produzca, más debe variar el inversor su cos φ según una curva preestablecida.
¿Cómo se ve en la práctica?
Cuando la granja genera poca potencia, el inversor puede trabajar con un cos φ cercano a 1.
Cuando la granja alcanza una alta producción, el inversor comienza a generar o absorber potencia reactiva para ayudar a mantener la tensión dentro del rango admisible.
Es como una caja de cambios automática para la tensión: depende de la carga.
¿Para qué se hace esto?
Porque con alta generación, la tensión en el punto de conexión tiende a subir.
La potencia reactiva puede reducirla o aumentarla, según su dirección (inductiva o capacitiva).
¿Qué significa "Q en función de U"?
Q en función de U significa: la potencia reactiva debe depender de la tensión.
Esto es ya automática de regulación pura.
Si la tensión supera un umbral preestablecido, el inversor comienza a actuar para reducirla. Si la tensión baja, el inversor hace lo contrario para aumentarla.
Funciona como un termostato, pero en lugar de temperatura, tienes tensión, y en lugar de un calentador, tienes Q.
Y ahora, un detalle importante:
Esto no es solo un estado de "encendido" o "apagado". Suele ser una curva continua. Por ejemplo, cuanto más alta es la tensión, más Q debe absorber el inversor para reducirla. Cuanto más baja, más Q debe inyectar para elevarla.
¿Qué significa "una consigna fija de Q"?
Es la versión más simple:
Alguien, de antemano, le dice al inversor exactamente cuánta potencia reactiva debe generar o absorber, independientemente de P y U.
Por ejemplo:
Configuramos que el inversor absorba constantemente 1 MVAr.
O que inyecte siempre 0,5 MVAr.
O que mantenga un nivel de Q resultante de una instrucción del operador.
¿Para qué se hace esto?
Porque a veces la red necesita una cantidad específica de soporte de tensión en un momento dado, y no una automatización basada en mediciones locales.
Desde la perspectiva de la red, esto está bien.
Desde la perspectiva del transformador y los cables, esto significa corrientes más altas para la misma potencia activa.
Si la instalación opera con una proporción significativa de potencia reactiva, el transformador puede alcanzar su límite de corriente antes de llegar a su potencia activa nominal.
Esta es la fuente clásica de situaciones del tipo: "teóricamente tengo margen, pero en la práctica la temperatura sube".
Qué es lo engañoso de todo esto para el transformador y los cables
Aquí está el meollo de la cuestión, por qué mencionamos todo esto.
La potencia reactiva aumenta la corriente en el sistema. Incluso si la potencia activa (P) no cambia.
Si tienes P (potencia activa) y le añades Q, aumenta la potencia aparente (S) y, con ella, la corriente.
En términos simples:
Más Q = mayor corriente = mayores pérdidas térmicas en cables y transformador.
Y por eso a veces sucede esto:
En la pantalla todo se ve bien, porque los MW son estables.
Pero el transformador tiene una temperatura más alta, porque la corriente es mayor.
O el límite de corriente se alcanza antes de llegar a la potencia activa nominal.
El control de cos φ en función de P, Q en función de U o con consigna fija de Q son las formas en que el operador de red ordena al inversor que soporte la tensión, pero este soporte se realiza mediante corriente, por lo que puede aumentar la carga del transformador y los cables incluso cuando la potencia activa no varía.
Adicionalmente, si en el sistema hay una compensación por separado (como baterías de condensadores), hay que tener mucho cuidado con quién controla qué. Un inversor con su propia regulación y una batería de condensadores sin coordinación pueden entrar en interacciones desagradables.
Esto rara vez se manifiesta como una gran avería.
Más a menudo se manifiesta como inestabilidad, fluctuaciones, errores de protecciones, armónicos extraños de fondo.
Sobretensiones y resonancias: un problema que a menudo se revela después de la puesta en marcha
En una instalación FV tienes bastantes elementos que crean capacitancias e inductancias.
Cables largos en el lado de CA, filtrado, a veces compensación, además del transformador y los parámetros de la red. La resonancia no tiene por qué ser constante.
Puede aparecer solo en determinados estados de operación, con una potencia específica, o con una configuración concreta de la red.
Los síntomas pueden ser engañosos:
Sobretensiones.
Aumento de la THD de tensión.
Fluctuaciones de potencia reactiva.
Disparos aleatorios de protecciones.
A veces, daños en elementos de filtros o sobrecalentamiento que no se corresponde con la carga.
La práctica de diseño más importante es esta:
la resonancia debe tratarse como un riesgo sistémico, no como una mala suerte. Si en el proyecto hay condensadores, filtros y líneas largas, el análisis de frecuencia del sistema deja de ser una fantasía.
Qué herramientas resuelven realmente estos problemas
¿Cuándo necesitas reactancias y filtros, y cuándo solo una buena configuración de parámetros?
Una reactancia (o bobina) de red a la salida del inversor limita la pendiente de los cambios de corriente y atenúa parte de los armónicos de orden superior. Un filtro LCL lo hace con más eficacia, pero es más sensible a los parámetros de la red y requiere un ajuste y amortiguación correctos.
Si el problema es principalmente la distorsión de corriente y la amplificación local de armónicos, los filtros pasivos o activos pueden ser la solución adecuada.
Un filtro pasivo es más simple, pero requiere una buena adaptación, ya que puede interactuar con la red.
Un filtro activo es flexible, pero más caro y necesita una selección razonable de su potencia.
En muchos proyectos, el primer paso deberían ser los ajustes del inversor:
Límites de THD.
Estrategia de control.
Parámetros del filtro.
Modos de regulación de Q.
A veces el problema no es que necesites más "hierros" (componentes), sino que el control está configurado de una manera que provoca al sistema.
____________________________________________________________________________________________________
Si quieres entender cuándo una reactancia es una herramienta real de estabilización y cuándo es solo un parche para un sistema mal diseñado, echa un vistazo a nuestro material:
¿Por qué los transformadores de bajas pérdidas no necesitan reactancias de compensación?
Allí desglosamos de dónde surge la necesidad de reactancias en sistemas con compensación, qué cambian los transformadores de bajas pérdidas en el balance de potencia reactiva y corrientes, y cómo evitar situaciones en las que añadir elementos de compensación comienza a crear nuevos problemas en lugar de resolverlos.
Es un texto para quienes prefieren calcular y dimensionar bien una vez, en lugar de estar ajustando la instalación sobre el terreno más tarde ;-D (been there, done that…)
Cómo seleccionar un transformador para carga no lineal
El transformador para una instalación FV debe dimensionarse no solo para la potencia aparente, sino también para el nivel esperado de armónicos, la proporción de potencia reactiva y las condiciones de refrigeración.
En la práctica, lo que cuenta es la térmica y las pérdidas adicionales, porque son ellas las que determinan si el equipo funcionará de manera estable durante años o vivirá al límite de su aislamiento.
Si se prevén distorsiones significativas de la corriente, hay que tener en cuenta que la corriente armónica aumenta las pérdidas.
Una parte de las pérdidas crece simplemente con la corriente, pero otra parte lo hace más rápido, porque las frecuencias más elevadas incrementan las pérdidas adicionales en los devanados y en los elementos estructurales.
El enfoque clásico habla entonces de transformadores adaptados para cargas no lineales, de un margen de potencia y de un diseño consciente de la refrigeración.
No se trata de un sobredimensionamiento por deporte. Es una reserva térmica que permite al sistema "respirar" en un perfil de trabajo real, sin llevar las temperaturas constantemente al límite.
En la energía fotovoltaica, se añade una capa más de la que rara vez se habla abiertamente hasta que comienza la búsqueda de la causa de corrientes y eventos extraños.
Se trata de la puesta a tierra y la configuración de los devanados, es decir, el grupo de conexión.
La elección del grupo influye en cómo se comportan los armónicos de tercer orden y las componentes homopolares, dónde pueden cerrar su circuito y si siquiera tienen condiciones para hacerlo.
Si la conexión incluye un triángulo en uno de los lados, parte de estas componentes tienen por dónde circular localmente.
Si no lo hay, esos mismos fenómenos pueden fluir hacia la red o aparecer como corrientes en lugares que nadie sospechaba. Esto no es un detalle menor. Es la diferencia entre una instalación que es silenciosa y predecible y una que genera cargas adicionales y complicaciones diagnósticas.
En el mismo saco se encuentra el cambiador de tomas, es decir, la regulación de tensión en el lado del transformador.
En proyectos FV, a veces es tentador tratarlo como un elemento de ajuste único durante la puesta en marcha. Sin embargo, a menudo se convierte en una herramienta para adaptar las tensiones en la red real, con sus caídas y aumentos reales, y con una gestión real de la potencia reactiva.
Si no se tiene el rango de tomas adecuado o el modo de regulación correcto, se puede terminar con un sistema en el que el inversor compensa en exceso con regulación de Q porque el transformador está ajustado demasiado alto o demasiado bajo respecto a las condiciones de conexión.
Y de nuevo, esto no tiene por qué manifestarse como una única avería espectacular. Más a menudo se manifiesta como una carga de corriente innecesaria y prolongada y unas temperaturas que son unos grados más altas de lo que deberían ser.
Por eso, la selección del transformador en una instalación FV conviene tratarla como el ajuste de la interfaz entre el inversor y la red, y no como la compra de un equipo con la potencia adecuada en la placa de características.
La preparación para ello implica un análisis del perfil de trabajo, los requisitos de calidad de energía, la gestión de la potencia reactiva y las condiciones térmicas; y luego, dimensionar los parámetros del transformador y la configuración de los devanados para que el sistema sea predecible.
Con énfasis en lo que es más difícil de corregir después de la puesta en marcha: la térmica, las interacciones armónicas y el comportamiento de la componente homopolar.
____________________________________________________________________________________________________
Si tienes dudas, estaremos encantados de asesorarte, y también desarrollamos el tema en este artículo:
5 soluciones a los problemas más importantes en la colaboración entre transformador e inversor
El transformador es un fanático de la onda senoidal pura y del trabajo predecible.
El inversor es un editor de formas de onda: toma CC, compone CA, regula P y Q, y juega según las exigencias de la red.
Normalmente, esto funciona de maravilla. Las dificultades comienzan cuando esa fineza digital deja rastros en el mundo del hierro: armónicos, componentes de alta frecuencia, cambios rápidos de corriente, operación con potencia reactiva.
Por eso, en una instalación FV, dos cosas son clave: las condiciones de la red y el control.
A continuación, sugerimos soluciones para los cinco problemas más comunes relacionados con este tema.
1. Armónicos y distorsión de corriente, o la factura por la electrónica "bonita"
Los inversores son no lineales por naturaleza. Incluso si tienen un filtro a la salida y parecen "bien educados", en la práctica pueden introducir armónicos de corriente, especialmente en ciertos puntos de operación y configuraciones de red.
¿Qué efecto tiene en el transformador?
Los armónicos aumentan las pérdidas en el cobre y en el núcleo, así como las llamadas pérdidas adicionales, que en los transformadores crecen más rápido que linealmente con la frecuencia y la distorsión.
El resultado final es aburrido y brutal: temperatura más alta. Y la temperatura es la moneda de cambio de la vida útil del aislamiento.
¿Qué hacer?
El movimiento más simple es comprobar si el problema está en la emisión o en una resonancia de la red. Porque a veces el inversor está "OK", pero la red actúa como un megáfono de sus armónicos.
En la práctica, ayudan:
Reactancias de red bien dimensionadas.
Filtros pasivos.
Filtros activos en instalaciones más grandes.
Una gestión consciente de la impedancia vista por el inversor.
En granjas FV de MT, también es crucial cómo se ha diseñado el tendido de cables y las longitudes de los tramos, ya que las capacidades de los cables pueden desplazar las frecuencias de resonancia.
2. Potencia reactiva y control de tensión, o cuando el inversor ayuda... hasta demasiado
Los inversores modernos tienen funciones volt-var y volt-watt, es decir, regulaciones dependientes de la tensión. Los requisitos de conexión en Europa promueven firmemente la capacidad de gestionar la potencia reactiva y el soporte de tensión mediante generación distribuida.
¿Qué efecto tiene en el transformador?
La potencia reactiva en sí misma no es mala. El problema surge cuando su flujo es impredecible o demasiado intenso en relación con las suposiciones de diseño.
La consecuencia puede ser: aumentan las corrientes, aumentan las pérdidas, aumenta la caída de tensión en la impedancia del transformador y, a veces, aparecen oscilaciones de control si varios equipos "luchan" por la misma tensión.
Soluciones en tres pasos:
Primer nivel: Ajustes del inversor acordes con los requisitos y la filosofía del operador. Los manuales de los fabricantes y las directrices para reglas de conexión específicas (por ejemplo, la VDE-AR-N 4105 en el contexto alemán) muestran lo cruciales que son los parámetros de regulación de la potencia reactiva.
Segundo nivel: Coordinación. Si tienes compensación, OLTC (cambiador de tomas en carga) en el transformador, regulaciones en los inversores y además automatismos en la subestación de alta tensión, vale la pena hacerse una pregunta muy terrenal: ¿quién lidera la tensión aquí y quién solo apoya?
Tercer nivel: Medición y monitorización. Sin un registro del perfil de Q, cos φ y tensión a lo largo del tiempo, es imposible distinguir entre una operación normal y una "cacería" de la automática persiguiéndose la cola.
3. Sobrecalentamiento del transformador a pesar de una potencia nominal aparentemente correcta
Esto es un clásico: todo "cabe en los kW", pero el transformador lo pasa peor de lo que debería.
Causas más frecuentes:
En primer lugar, los armónicos y las pérdidas adicionales ya mencionadas.
En segundo lugar, la alta temperatura ambiente y las condiciones de refrigeración, porque las subestaciones FV suelen estar en lugares donde el aire en verano es como una compresa caliente.
En tercer lugar, las cargas dinámicas: rampas de potencia rápidas, ciclos diarios y meteorológicos, cambios frecuentes en el punto de operación.
Soluciones:
Aquí funciona un enfoque de dos vías: el dimensionamiento del transformador pensando en el perfil de carga y la calidad de la energía. A veces significa un sobredimensionamiento consciente, y otras veces implica parámetros de diseño para cargas distorsionadas y la elección de un grupo de conexión de devanados que ayude a "encerrar" ciertos armónicos en un triángulo en lugar de expulsarlos a la red.
Si quieres abordar el tema de forma ingenieril, la ruta es:
Medición de corrientes.
Análisis del espectro.
Cálculo de pérdidas adicionales.
Verificación de temperaturas de devanados y punto caliente (hotspot).
Solo entonces, decisiones sobre filtros o cambios de ajustes.
4. Sobretensiones, frentes pronunciados y sorpresas de tensión en los cables
El inversor funciona de manera pulsante. Los cables tienen capacidad. El transformador tiene inductancia. Al sistema le gusta crear oscilaciones, y a las oscilaciones les gusta aparecer cuando nadie las ha invitado.
¿Qué ocurre en la práctica?
Con largos tendidos de cable entre los inversores y el transformador, o entre el transformador y el punto de conexión, pueden aparecer fenómenos relacionados con reflexiones de onda y sobretensiones locales. A esto se suman los clásicos transitorios de la red y las maniobras de conmutación, que en FV son más frecuentes debido a la operación intensiva de la automática.
Soluciones:
Protección contra sobretensiones adecuada al lugar real de instalación.
Puesta a tierra sensata.
Control de la longitud de los cables y sus parámetros.
A veces, elementos amortiguadores.
En sistemas más grandes, los proyectistas también aplican soluciones que limitan la pendiente de los cambios de corriente vista por el transformador, lo que nos lleva de nuevo a las reactancias y filtros, pero esta vez la motivación no es la THD, sino la protección del aislamiento y la limitación de los picos de tensión.
5. El punto común de conexión y la magia de un cortocircuito débil
Hay un protagonista más, a menudo pasado por alto: la potencia de cortocircuito de la red en el punto de conexión.
Cuanto más débil es la red (menor potencia de cortocircuito), más se nota el impacto de los inversores en la tensión y la distorsión.
No es un defecto del inversor. Es un hecho sobre la impedancia del sistema.
Soluciones:
Se realizan análisis de calidad de la energía teniendo en cuenta la impedancia de la red y la asignación de emisiones, exactamente en la línea del enfoque de la IEC TR 61000-3-6. En la práctica, esto significa que a veces es mejor invertir en un sistema de filtrado y coordinación de ajustes que esperar que el transformador "lo soporte de alguna manera", porque el transformador no es un filtro de armónicos.
Formas sencillas que mejoran la estabilidad
Primero, conviene empezar con un diagnóstico: determinar si el problema es de corriente, de tensión o de resonancia.
Si dominan los armónicos de corriente, apuntas a la filtración y a los parámetros de control.
Si la tensión cae u oscila, miras la impedancia de la red, el control de Q y la coordinación de regulaciones.
Si hay eventos aleatorios y sobretensiones, la sospecha recae en resonancias, ajuste de filtros, interacciones con la compensación y longitudes de cable.
Luego, pones orden en el control: ajustes de los inversores, curvas de regulación coherentes, ausencia de conflictos entre la compensación y el inversor, control de las rampas de potencia y limitaciones.
Después, seleccionas y verificas el transformador para el perfil de trabajo real. Si de los datos se desprende que las corrientes y las pérdidas adicionales son altas, la solución puede ser un transformador con mejor comportamiento térmico, otro rango de distorsión admisible o, simplemente, un margen adecuadamente dimensionado.
Al final, solo entonces, añades equipos de filtrado donde tenga sentido cuantificable: reactancias, filtros LCL, filtros pasivos o activos, y a veces una corrección de la compensación y las protecciones.
¿Necesitas ayuda para aplicar estas soluciones a tu instalación? En Energeks asesoramos en la selección de transformadores y componentes para sistemas FV, garantizando la compatibilidad y la estabilidad a largo plazo entre el inversor y la red.
Respuestas a las preguntas más frecuentes
¿Puede un inversor fotovoltaico acelerar el envejecimiento del transformador?
Sí, si a la red llegan armónicos de corriente, componente continua o una gestión inadecuada de la potencia reactiva, el transformador puede calentarse más de lo que correspondería por la propia potencia activa.
¿Cuál es el problema más común en un transformador para instalaciones FV?
Las sorpresas en la calidad de la energía: armónicos, fluctuaciones de tensión y la operación con potencia reactiva controlada por los inversores.
¿Un filtro o una reactancia realmente marcan la diferencia?
Sí, porque limitan las corrientes distorsionadas y los frentes de corriente pronunciados, que aumentan las pérdidas y la temperatura en los devanados.
¿Qué es más importante: la potencia del transformador o su resistencia a la distorsión?
En la práctica, ambas. La reserva en kVA ayuda, pero también cuenta el diseño del transformador para cargas no lineales y las condiciones específicas de la red.
¿Qué normas ayudan a establecer los límites de armónicos y los requisitos de conexión?
En Europa, el punto de referencia suelen ser los requisitos de conexión basados en la norma EN 50549, así como los principios de compatibilidad y evaluación de emisiones de armónicos de la IEC 61000-3-6.
La interfaz entre el inversor FV y el transformador es un poco como un cruce en una gran ciudad.
Sobre el papel, las normas son simples, pero en la realidad cuentan la intensidad del tráfico, la calidad del asfalto y si la señalización está ajustada para las verdaderas horas punta.
En la fotovoltaica, esas horas punta se repiten a diario, y la calidad de la energía, la rigidez de la red y los ajustes de las protecciones pueden convertir una instalación común en un sistema que requiere una coordinación inteligente.
La buena noticia es que la mayoría de los temas complejos se pueden resolver sin nervios, si se aborda el problema de forma sistémica.
Primero, comprender qué está sucediendo realmente con las corrientes y las tensiones.
Luego, medir y monitorizar la calidad de la energía (PQ) para hablar el lenguaje de los datos, no de las sensaciones.
Finalmente, tomar decisiones de diseño que marquen la diferencia:
Una filtración sensata.
Una gestión razonable de la potencia reactiva.
La adaptación a las condiciones de la red.
Un transformador dimensionado para el perfil de trabajo real, no solo para los datos de la placa de características.
Si estás en la fase de selección de un transformador para una instalación FV, o si quieres estabilizar la operación de una instalación existente, te invitamos a conocer nuestra oferta.
Para los transformadores de aceite de bajas pérdidas MarkoEco2, conformes con EcoDesign Tier 2 ——> haz clic aquí.
Para los transformadores secos (resinosos) TeoEco2 Tier 2 ——> haz clic aquí.
En ambos casos, estaremos encantados de ayudarte a elegir la solución adecuada para tus condiciones de red, requisitos de conexión y modo de operación de los inversores.
También desarrollamos estos temas en LinkedIn, de una forma más práctica y desde dentro. Si te gustan las ideas concretas, síguenos en LinkedIn y únete a la conversación.
Gracias por este viaje compartido a través de un tema que, a primera vista, parece un detalle, pero que en la práctica decide la estabilidad de toda la granja solar.
Somos personas que trabajamos con personas, y nuestra mejor forma de trabajar es en colaboración, cuando en ambos lados hay curiosidad, precisión y ganas de hacer las cosas bien.
Fuentes:
IEC TR 61000-3-6. Electromagnetic compatibility (EMC) - Part 3-6: Limits - Assessment of emission limits for the connection of distorting installations to MV, HV and EHV power systems
Technical Requirements of Photovoltaic Inverters for Low Voltage Distribution Networks, K. Chmielowiec, Ł. Topolski, M. Dutka, A. Piszczek, Z. Hanzelka, T. Rodziewicz via MDPI
IEEE Standard for Harmonic Control in Electric Power Systems
