Las estaciones transformadoras son la columna vertebral de la distribución eléctrica, garantizando que la energía fluya sin interrupciones desde las redes hasta los hogares, negocios e industrias. Ya sea que estén integradas en el tejido de las ciudades vibrantes o se eleven en paisajes rurales remotos, estas estaciones son indispensables para la vida moderna. Sin embargo, como cualquier infraestructura, envejecen y requieren actualizaciones oportunas para mantener su eficiencia y confiabilidad.

Este blog explora el papel esencial de las estaciones transformadoras, sus funciones principales y cómo reconocer cuándo es el momento de modernizarlas. También profundizaremos en las diferencias entre estaciones transformadoras y subestaciones, aclarando estos términos frecuentemente solapados mientras analizamos sus roles críticos.

Ya sea que seas un entusiasta técnico o un tomador de decisiones que busca posibles mejoras, esta guía ofrece conocimientos expertos para navegar el cambiante panorama de la distribución eléctrica.

¡Unamos la infraestructura energética invisible con las oportunidades transformadoras que la modernización puede desbloquear para todos nosotros!

¿Qué son las estaciones transformadoras y las subestaciones? ¿En qué se diferencian?

Aunque los términos “estación transformadora” y “subestación” a veces se usan indistintamente, tienen funciones distintas dentro de la red de distribución de energía.

• Estaciones transformadoras: Estas instalaciones se centran principalmente en transformar los niveles de voltaje para garantizar una entrega de electricidad segura y eficiente. Por lo general, son más pequeñas y están localizadas, sirviendo a zonas residenciales, comerciales o industriales.

• Subestaciones: Con un alcance más amplio, no solo transforman el voltaje, sino que también regulan, distribuyen y protegen el flujo de electricidad dentro de la red. A menudo actúan como nodos críticos en redes eléctricas de gran escala.

Ambos tipos de instalaciones desempeñan roles vitales para garantizar un suministro eléctrico ininterrumpido, pero comprender sus matices puede ayudar a tomar decisiones informadas sobre actualizaciones o modernizaciones.

Para los propósitos de este artículo, utilizaremos el término “estación transformadora”.

Las estaciones transformadoras en acción

El papel de las estaciones transformadoras varía según su ubicación y propósito:

1. Áreas urbanas: Se encuentran típicamente en edificios compactos o quioscos que se integran armoniosamente en el entorno urbano.

2. Áreas rurales: A menudo instaladas en postes, proporcionan soluciones simplificadas pero efectivas para regiones menos densamente pobladas.

Estas instalaciones estabilizan el suministro eléctrico frente a la demanda fluctuante, regulan el voltaje y permiten la integración de fuentes de energía renovable como la eólica y la solar.

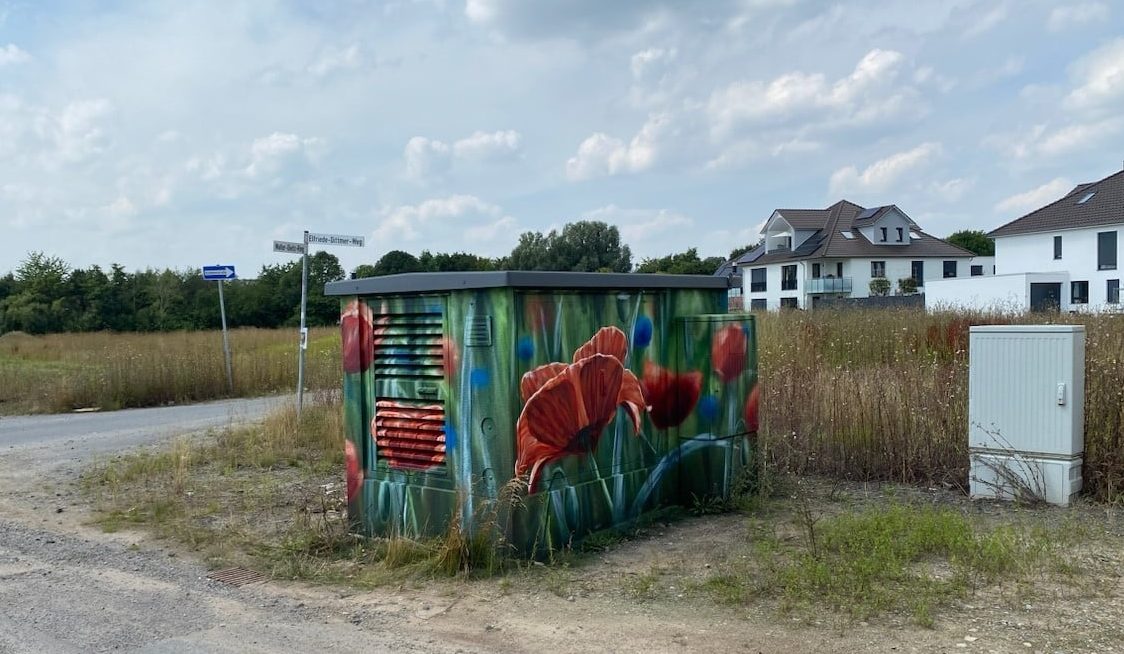

Avacon Trafokunst, Foto: Stadt Sarstedt

Aplicaciones en diferentes sectores

Las estaciones transformadoras son cruciales en diversos sectores:

• Residenciales: Proporcionan electricidad a hogares y complejos habitacionales.

• Comerciales: Respaldan oficinas, centros comerciales y desarrollos urbanos.

• Industriales: Alimentan maquinaria y líneas de producción en fábricas.

Tipos de estaciones transformadoras

Existen diferentes tipos de estaciones transformadoras, adaptadas a necesidades específicas, entornos y tecnologías:

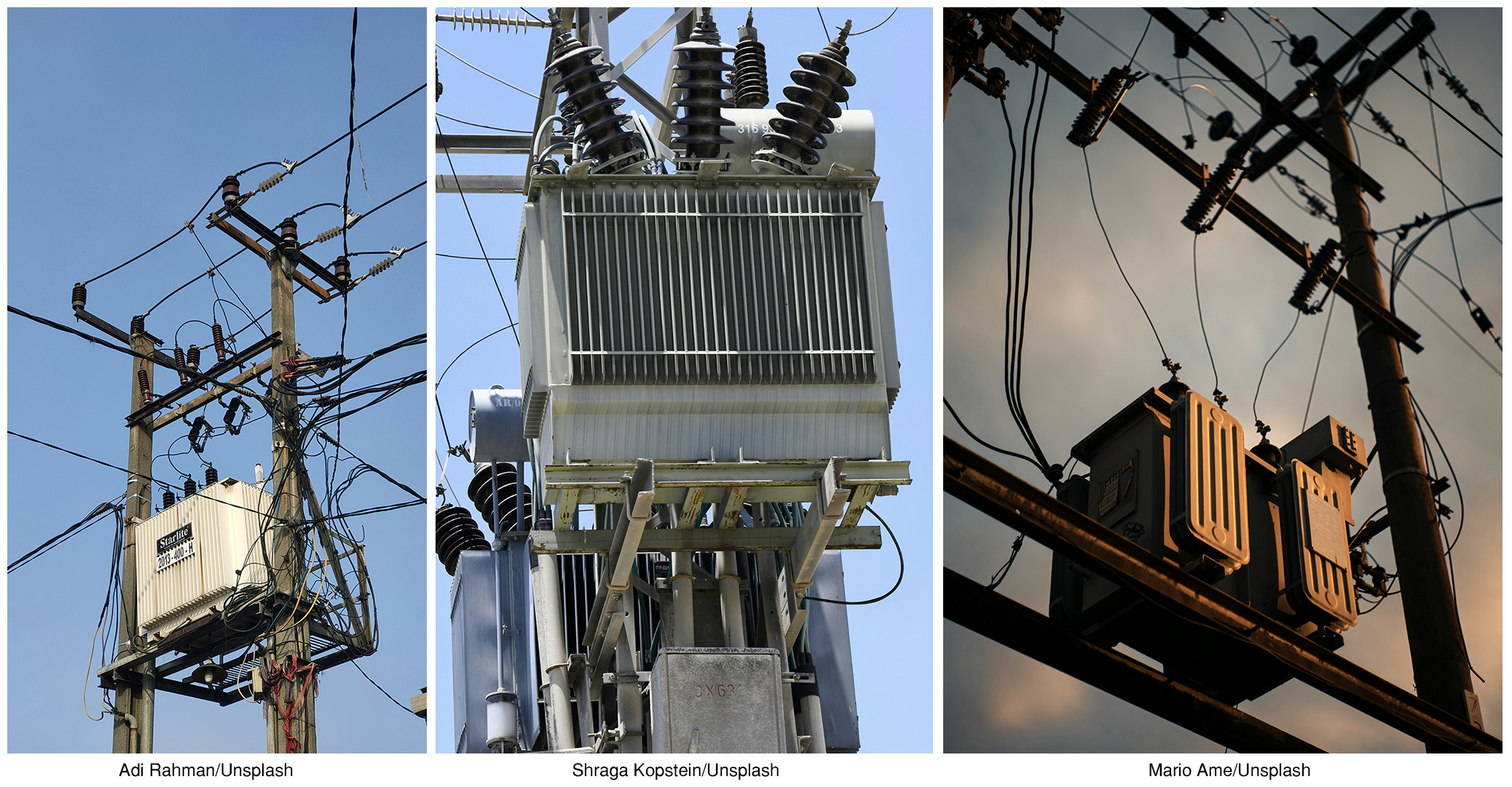

1. Estaciones en postes
   Instaladas sobre postes de hormigón, son características de áreas rurales y suburbanas. Su simplicidad, bajo costo y rápida instalación las hacen ideales para regiones con baja densidad de población. Estas estaciones soportan típicamente capacidades de hasta 400 kVA y son una solución práctica para áreas escasamente pobladas.

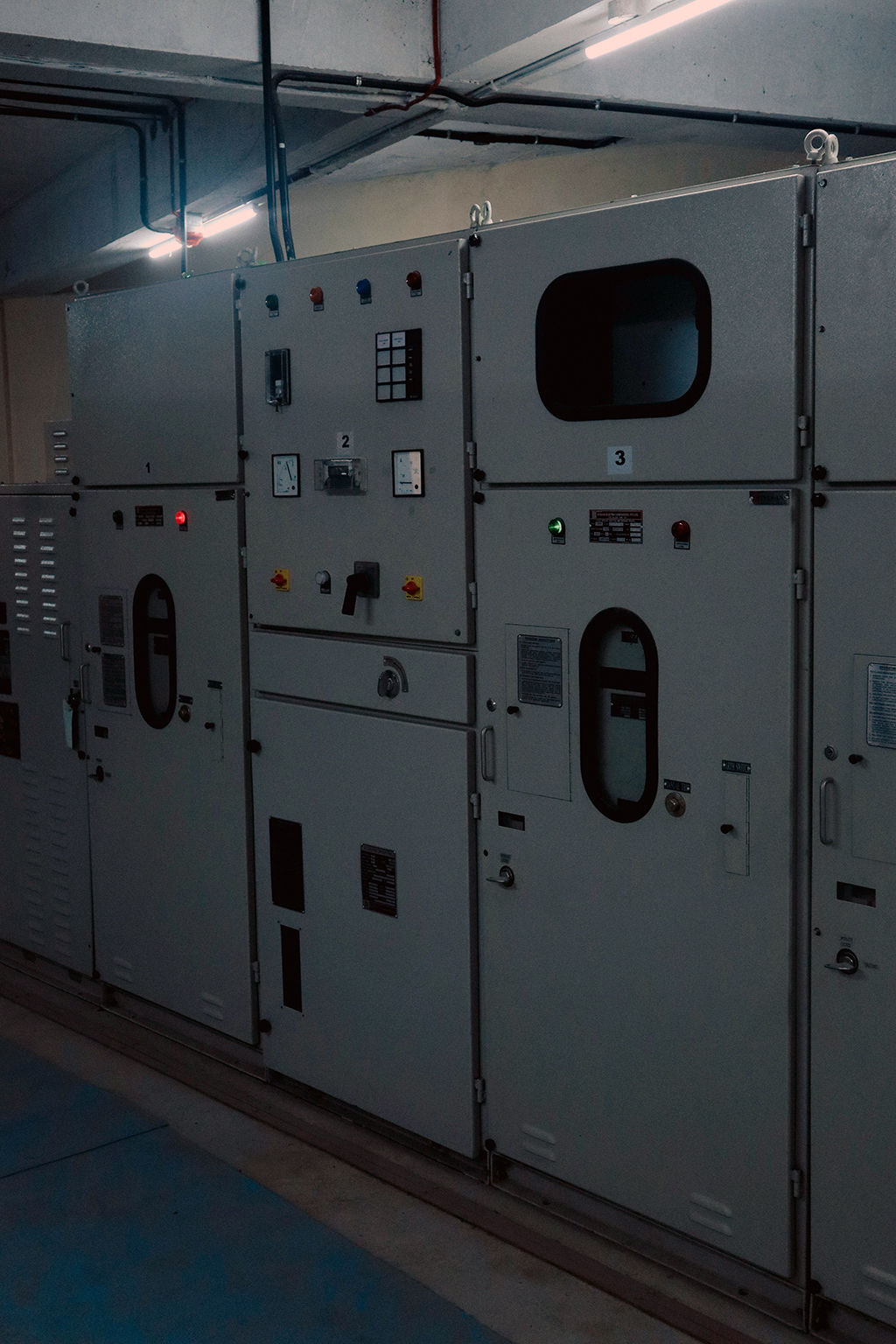

Estaciones interiores
Compactas y eficientes, estas estaciones están integradas en edificios como complejos residenciales, oficinas o instalaciones industriales. Sus diseños ignífugos y su aislamiento robusto las hacen ideales para entornos urbanos donde el espacio es limitado.

Foto: Muhammed Shazin/Unsplash

Estaciones contenedoras

Versátiles e independientes, están equipadas con elementos clave como transformadores, cuadros de media tensión (MT) y baja tensión (BT), además de sistemas auxiliares. Su flexibilidad las hace ideales para aplicaciones como:

• Integración de energías renovables: Conectan parques eólicos y solares a la red eléctrica.

• Publicidad y energía: Combinan funcionalidad eléctrica con elementos publicitarios.

• Eficiencia energética: Estas estaciones pueden instalarse bajo tierra, lo que reduce el impacto ambiental y permite una integración eficiente con el entorno. Un menor radio de suministro de energía de baja tensión y una cantidad reducida de cables BT se traducen en menores pérdidas de energía y reducción de costes.

• Estética en el urbanismo: Estas estaciones pueden diseñarse con funciones adicionales, como iluminación, lo que permite una integración armoniosa con el entorno.

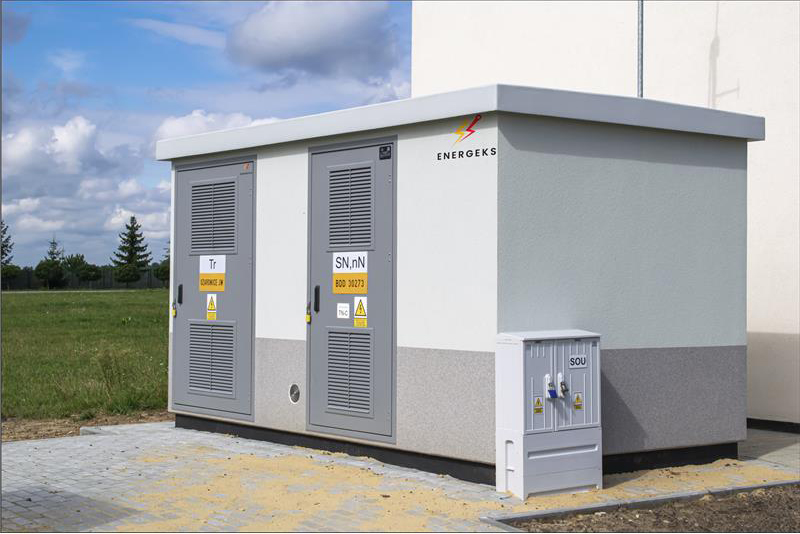

Ejemplos de estaciones contenedoras también incluyen versiones prefabricadas que ocupan menos de 6 m², lo que las hace ideales para espacios urbanos, como áreas comerciales con alta densidad de edificaciones.

Foto: Energeks

Estaciones móviles

Estas estaciones, montadas sobre ruedas o bases deslizantes, están diseñadas pensando en la flexibilidad y permiten un fácil transporte a diferentes ubicaciones. Ofrecen un soporte indispensable en casos como:

• Suministro de energía de emergencia.

• Instalaciones temporales en obras de construcción o eventos.

Gracias a tecnologías modernas, las estaciones móviles facilitan una rápida implementación en situaciones de crisis, como desastres naturales, minimizando las interrupciones en el suministro de energía.

Componentes esenciales de una estación transformadora

Una estación transformadora es un nodo crítico donde la electricidad se transforma y optimiza para garantizar un suministro eléctrico seguro y confiable a los usuarios finales. Sus componentes trabajan en conjunto para regular el voltaje y controlar el flujo de energía en la red.

Principales componentes:

1. Transformador
   El núcleo de la estación, ajusta el voltaje según las necesidades. Para los usuarios finales, reduce típicamente la alta tensión (10–30 kV) a baja tensión (230/400 V), haciéndola segura para hogares, empresas e industrias. Los transformadores modernos están diseñados para minimizar pérdidas de energía y mejorar la eficiencia.

2. Equipos de media tensión (MT)
   Controlan y protegen el flujo de energía en el nivel de media tensión. Equipados con interruptores automáticos y relés de protección, garantizan una operación segura al aislar fallos, prevenir sobrecargas y gestionar la distribución de cargas.

3. Equipos de baja tensión (BT)
   Distribuyen la electricidad al nivel de baja tensión, protegiendo contra fallos eléctricos y asegurando una entrega segura a los usuarios finales. Incluyen dispositivos como fusibles, interruptores automáticos y paneles de control, protegiendo tanto los equipos como al personal.

4. Sistemas auxiliares
   Garantizan el funcionamiento fluido de la estación. Incluyen:

   • Sistemas de refrigeración: Mantienen las temperaturas óptimas para los transformadores y otros componentes.

   • Sistemas de monitoreo y control: Soluciones digitales avanzadas que permiten la supervisión en tiempo real, detección de fallos y control remoto.

   • Instrumentos de medición: Proporcionan datos precisos sobre el consumo y flujo de energía, apoyando la optimización del sistema y la precisión en la facturación.

Foto: CR Technology Systems

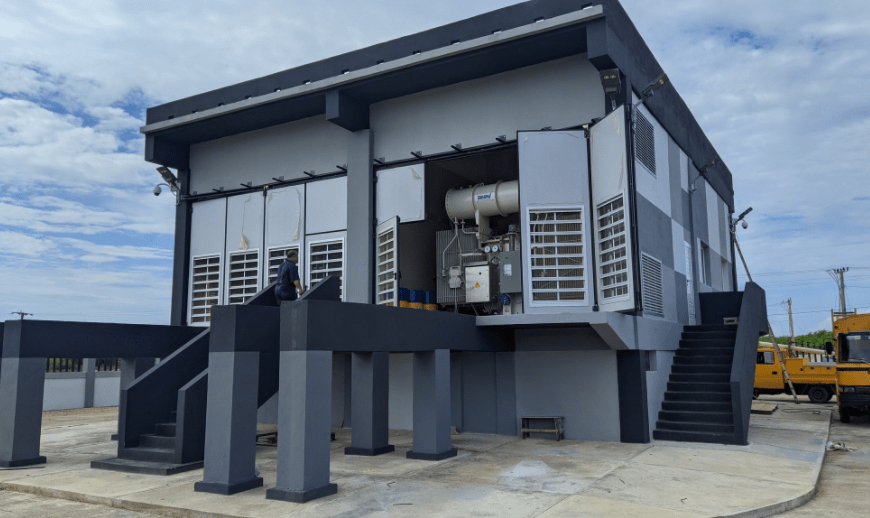

En la región de Matanzas, en Cuba, se construyó una subestación eléctrica para satisfacer la creciente demanda de electricidad durante la temporada turística, combinando prestaciones tecnológicas avanzadas con un diseño que se integra armoniosamente en el paisaje circundante.

La importancia de la transformación en la distribución de energía

El proceso de transformación es la base de una distribución eficiente de energía, permitiendo la entrega fluida de electricidad desde grandes plantas de generación hasta los dispositivos y sistemas que utilizamos a diario. Gracias a este proceso, la energía generada en las plantas, transmitida a muy alta tensión para minimizar pérdidas, se convierte a niveles adecuados para su uso seguro y eficiente por parte de los usuarios finales.

¿Por qué la transformación es crucial?

• Funcionamiento seguro de los dispositivos eléctricos: La regulación del voltaje asegura que la energía suministrada a hogares, empresas e instalaciones industriales sea adecuada para que los equipos puedan operar de manera segura. Sin este proceso, los dispositivos y sistemas podrían dañarse debido a tensiones inestables o excesivas.

• Distribución eficiente de energía: La transmisión de energía a alta tensión minimiza las pérdidas en largas distancias, mientras que una transformación precisa en la estación garantiza pérdidas mínimas durante la distribución final a los usuarios.

• Suministro confiable de energía en condiciones variables: Las estaciones de transformación estabilizan el flujo de energía, adaptándose a la demanda variable en redes urbanas, rurales e industriales, asegurando al mismo tiempo la continuidad del suministro.

razones convincentes para modernizar las estaciones transformadoras

¿Por qué es crucial modernizar las estaciones transformadoras?

La infraestructura envejecida en la distribución de energía plantea desafíos significativos, desde ineficiencias que aumentan los costos operativos hasta interrupciones que afectan servicios críticos. Modernizar las estaciones transformadoras no es solo una necesidad, sino una inversión estratégica en resiliencia, sostenibilidad y preparación para el futuro.

Aquí te mostramos cómo la modernización aborda estos desafíos y desbloquea oportunidades transformadoras:

1. Eficiencia mejorada

Las estaciones transformadoras obsoletas suelen sufrir pérdidas de energía debido a componentes ineficientes y limitaciones de diseño. Las estaciones modernizadas incorporan materiales avanzados, diseños optimizados y componentes eficientes, lo que se traduce en:

• Reducción de costos operativos: Las menores pérdidas de energía generan ahorros significativos para las empresas de servicios públicos y operadores.

• Mayor capacidad de carga: Mejor capacidad para manejar el aumento de la demanda derivado de la urbanización y la industrialización crecientes.

• Operaciones más inteligentes: Sistemas de monitoreo inteligente y control automatizado optimizan el flujo de energía en tiempo real.

2. Integración de energías renovables

A medida que la matriz energética global avanza hacia la sostenibilidad, la necesidad de una infraestructura que acomode fuentes de energía renovable es fundamental. Las estaciones transformadoras modernas están preparadas para:

• Manejar entradas variables: Integrar sin problemas energía de parques eólicos, paneles solares y otras fuentes renovables intermitentes.

• Estabilizar la red: Utilizar almacenamiento de energía y compensación de potencia reactiva para mantener la estabilidad durante las fluctuaciones.

• Facilitar redes descentralizadas: Soportar recursos energéticos distribuidos (DER) y microrredes para generación y consumo localizados.

3. Mayor fiabilidad

La creciente complejidad de la demanda energética requiere una infraestructura que minimice riesgos y aumente la resiliencia operativa. Las estaciones transformadoras actualizadas ofrecen:

• Menor tiempo de inactividad: Sistemas avanzados de diagnóstico y mantenimiento predictivo previenen fallas antes de que ocurran.

• Mayor resiliencia: Materiales y diseños modernos resisten condiciones climáticas extremas, garantizando un suministro eléctrico ininterrumpido.

• Mejoras en ciberseguridad: Sistemas digitales integrados protegen contra amenazas cibernéticas en una era de redes conectadas.

4. Cumplimiento ambiental y normativo

La modernización también ayuda a cumplir con estrictos estándares ambientales y requisitos regulatorios al:

• Reducir la huella de carbono: Los diseños eficientes y la compatibilidad con energías renovables disminuyen las emisiones de gases de efecto invernadero.

• Minimizar el ruido y el impacto visual: Diseños compactos y aislados reducen la disrupción ambiental en áreas residenciales y urbanas.

• Mejorar los estándares de seguridad: Materiales avanzados de aislamiento y protección contra incendios garantizan operaciones más seguras para el personal y la comunidad.

5. Preparación para el futuro de la red eléctrica

Las estaciones modernizadas están diseñadas con escalabilidad y adaptabilidad en mente, lo que permite:

• Soporte para redes inteligentes: Integración con dispositivos IoT y plataformas digitales para compartir datos y análisis en tiempo real.

• Flexibilidad para demandas crecientes: Diseños modulares que acomodan futuras actualizaciones sin necesidad de grandes reformas.

• Mejora de la experiencia del consumidor: Una mayor fiabilidad y eficiencia de la red se traducen en un mejor servicio para los usuarios finales.

Cerrando la brecha entre el pasado y el futuro

Las estaciones transformadoras son más que instalaciones técnicas: son las arterias de nuestra red eléctrica. Al adoptar energía más limpia, mayores demandas y tecnologías más inteligentes, la necesidad de modernización se vuelve cada vez más urgente. Al invertir en mejoras, los operadores no solo mejoran la fiabilidad, sino que también contribuyen a un futuro energético más sostenible y resiliente.

Tanto si eres un profesional del sector, un empresario o simplemente alguien curioso sobre la energía detrás del interruptor, comprender las estaciones transformadoras te capacita para tomar decisiones informadas sobre el futuro de la energía.

¡Contáctanos para obtener asesoramiento experto y soluciones personalizadas!

Fuentes:
International Electrotechnical Commission (IEC)
