¿Cómo funciona la seguridad energética detrás de escena?

Imagina este escenario: una enorme central eléctrica, millones de consumidores conectados a su capacidad, y de repente… un corte de energía. ¿Qué nos protege de un apagón total? Aquí es donde entra en juego el suministro eléctrico de emergencia, un elemento discreto pero absolutamente indispensable para garantizar la seguridad energética.

¿Y las subestaciones transformadoras? Ellas también cuentan con sus propios "planes B", siempre listas para actuar en cualquier momento.

En Energeks, proporcionamos soluciones que protegen diariamente los puntos críticos de la red, desde transformadores hasta sistemas de almacenamiento de energía, sin olvidar el soporte para los sistemas de suministro de emergencia. Nuestro conocimiento es fruto de años de colaboración con operadores de sistemas de distribución, centrales eléctricas e inversores industriales.

¿Tienes curiosidad por saber cómo operan las centrales eléctricas y las subestaciones transformadoras sin conexión a la red? Después de leer este artículo, comprenderás los mecanismos detrás de los sistemas de suministro eléctrico de emergencia y descubrirás qué soluciones garantizan que la energía fluya sin interrupciones, sin importar las circunstancias.

En este artículo descubrirás:

• Qué tipos de cargas requieren suministro eléctrico de emergencia en las centrales eléctricas.

• Qué tecnologías sustentan los sistemas de respaldo en las subestaciones transformadoras.

• Qué soluciones se aplican para diferentes niveles de tensión y demandas de potencia.

• Qué papel desempeñan los generadores eléctricos y por qué son esenciales para la infraestructura energética.

Tiempo de lectura: 6 minutos

Suministro eléctrico de emergencia para centrales eléctricas – cómo mantener el control total incluso en una crisis

Una central eléctrica es un ecosistema complejo donde coexisten cientos de dispositivos diversos. Encontramos desde sistemas informáticos de alta precisión hasta enormes máquinas con capacidades de varios megavatios. Aunque difieren en función y demanda energética, todos tienen una característica en común: deben estar alimentados de forma continua. Cualquier interrupción en el suministro amenaza con graves alteraciones en los procesos tecnológicos y, en casos extremos, incluso con la detención completa de la producción de energía. Por ello, el suministro eléctrico de emergencia en las centrales eléctricas se diseña con precisión quirúrgica, teniendo en cuenta las particularidades de cada tipo de receptor.

Receptores de corriente continua – la base de una automatización estable

El corazón de cada sistema de control en una central eléctrica son los receptores de corriente continua. En ellos se basan los sistemas de automatización, protección, telemando y señalización. Los niveles típicos de tensión continua utilizados en estas instalaciones son 24V, 48V, 60V, 110V y 220V DC, lo que permite una adaptación flexible a los requisitos de cada dispositivo.

En la operación diaria, estos receptores son alimentados principalmente por sistemas centrales de baterías. Las baterías trabajan junto con fuentes de alimentación buffer y convertidores DC/DC que mantienen un nivel de tensión estable, independientemente de las fluctuaciones de carga. Esto asegura que elementos clave del sistema, como los relés de protección, controladores PLC o dispositivos de comunicación SCADA, funcionen sin interrupciones.

En centrales eléctricas más pequeñas o para ciertos receptores específicos, también se utilizan sistemas distribuidos, en los cuales cada dispositivo cuenta con su propia fuente de energía en forma de batería individual. Esta solución aumenta la flexibilidad y reduce el riesgo de interrupción en caso de fallo del suministro central.

Cabe destacar que en muchas centrales eléctricas, la iluminación de emergencia también se alimenta con corriente continua. Esto simplifica la infraestructura de suministro y garantiza independencia de la red de baja tensión.

Receptores de corriente alterna – estabilidad a gran escala

El segundo grupo lo constituyen los receptores de corriente alterna. Esta categoría incluye tanto pequeños dispositivos informáticos y sistemas de comunicación como potentes máquinas tecnológicas cuya potencia se mide en megavatios. Para cada uno de estos receptores se diseñan soluciones dedicadas de suministro de emergencia, adaptadas a sus características operativas.

Los receptores de baja y media potencia, como los sistemas informáticos, los sistemas de monitoreo o la iluminación de áreas de trabajo, suelen ser alimentados por sistemas UPS. Pueden ser tanto dispositivos individuales como sistemas centrales conectados a las baterías de la planta. Alternativamente, se utilizan convertidores DC/AC, que convierten la energía de los sistemas de baterías en la tensión alterna requerida.

En el caso de receptores de gran potencia, como motores de bombas, ventiladores o compresores, las soluciones deben ser más avanzadas. En las centrales eléctricas se utilizan sistemas de baterías acoplados a convertidores DC/AC o inversores, que no solo proporcionan alimentación de emergencia, sino también un control fluido de los accionamientos. Este tipo de soluciones minimizan el riesgo de una parada repentina de los procesos tecnológicos y permiten una transición segura al modo de emergencia.

Además, cada vez con mayor frecuencia se implementa la función de alimentación ininterrumpida en grandes accionamientos. Estos sistemas cuentan con su propia fuente de alimentación por baterías, independiente del sistema principal, lo que incrementa aún más la fiabilidad de toda la central eléctrica.

Subestaciones transformadoras – donde cada segundo cuenta

Las subestaciones transformadoras son nodos críticos dentro de la red eléctrica. Cuanto mayor es la subestación y más estratégica su función, mayores son las exigencias impuestas a sus sistemas de suministro eléctrico de emergencia. Esto es especialmente cierto en el caso de las subestaciones de alta tensión, donde el flujo de energía se mide en cientos de megavatios. Aquí no hay margen para interrupciones ni concesiones. Incluso unos pocos segundos de retraso pueden derivar no solo en apagones locales, sino también en la desestabilización de todo el sistema de transmisión.

El suministro eléctrico de emergencia en las subestaciones transformadoras no se limita a mantener la tensión. Se trata de un sistema cuidadosamente diseñado, compuesto por múltiples elementos interconectados que deben garantizar la posibilidad de restaurar el funcionamiento de los equipos inmediatamente en cuanto regrese la tensión de la red.

¿Qué dispositivos requieren alimentación ininterrumpida?

Accionamientos de interruptores:
Fundamentales para la gestión segura del flujo de energía. Permiten conmutar circuitos y reconfigurar la red de forma remota. Su fiabilidad determina la rapidez con la que los operadores pueden reaccionar ante condiciones cambiantes.

Relés de protección y sistemas de automatización:
Se encargan de proteger los equipos de la subestación frente a cortocircuitos, sobrecargas y otros fallos. Sin su correcto funcionamiento, el riesgo de daños en transformadores o celdas aumenta considerablemente.

Sistemas de telemando, control, enclavamiento y señalización:
Proporcionan control total sobre los equipos de la subestación y permiten la transmisión de información a los centros de control. La supervisión remota, la visualización y la reacción ante disturbios no serían posibles sin el suministro continuo a estos sistemas.

Iluminación de emergencia de la subestación:
Facilita las operaciones y el mantenimiento en condiciones de emergencia, garantizando la seguridad del personal.

Equipos auxiliares de los compensadores:
Estabilizan la tensión y el factor de potencia, lo que influye directamente en la calidad de la energía transmitida.

¿Qué tecnologías garantizan la alimentación ininterrumpida?

Sistemas de baterías (acumuladores)

Son una solución estándar en cada subestación eléctrica. Las baterías se encargan de alimentar receptores de corriente continua, como los relés de protección, controladores de telemando o circuitos de control de los accionamientos. Los niveles de tensión típicos son 230V o 110V DC, adaptados a los requisitos de cada dispositivo. Las baterías se mantienen cargadas continuamente desde la red, y en caso de fallo de esta, asumen inmediatamente el rol de fuente de energía.

Dependiendo del tamaño de la subestación, la capacidad del sistema de baterías permite mantener la alimentación desde varios minutos hasta varias horas. Durante ese tiempo, los operadores pueden completar las operaciones de forma segura o preparar la subestación para su reconexión a la red.

Generadores eléctricos

En las subestaciones transformadoras más grandes, el sistema de baterías suele complementarse con generadores eléctricos. Su tarea es suministrar energía a los receptores de alta potencia que superan la capacidad de las baterías. Esto incluye no solo los accionamientos de grandes interruptores, sino también sistemas de ventilación, compresores y equipos auxiliares de la subestación que deben seguir funcionando incluso en caso de interrupciones prolongadas de la red.

Los generadores se activan automáticamente cuando se detecta una pérdida de tensión y pueden operar durante muchas horas o incluso días, siempre que exista una infraestructura de combustible adecuada. Gracias a ellos, la subestación mantiene su plena autonomía y el proceso de restauración del servicio se realiza sin riesgos.

Convertidores de tensión

Los convertidores son un elemento indispensable de los sistemas de suministro eléctrico de emergencia. Su función principal es adaptar los parámetros de tensión a los requisitos específicos de cada receptor. En la práctica, se utilizan tanto convertidores DC/DC para receptores de corriente continua como DC/AC para receptores que funcionan con corriente alterna. Gracias a ellos, independientemente de la fuente de energía, ya sea una batería o un generador, cada dispositivo recibe exactamente la tensión necesaria para un funcionamiento estable.

Generadores eléctricos – el pilar del suministro eléctrico de emergencia a largo plazo

Las baterías y los sistemas UPS cumplen perfectamente su función como primera línea de defensa, reaccionando al instante ante cualquier corte de energía. Sin embargo, sus capacidades son como la batería de un teléfono: suficientes para un funcionamiento a corto plazo, pero insuficientes para mantener todo el sistema durante largas horas. Cuando la interrupción se prolonga y la carga aumenta, entran en acción los generadores eléctricos. Son ellos quienes asumen la responsabilidad de garantizar el funcionamiento continuo de los equipos cuando la ausencia de suministro de red se extiende durante minutos, horas o incluso días.

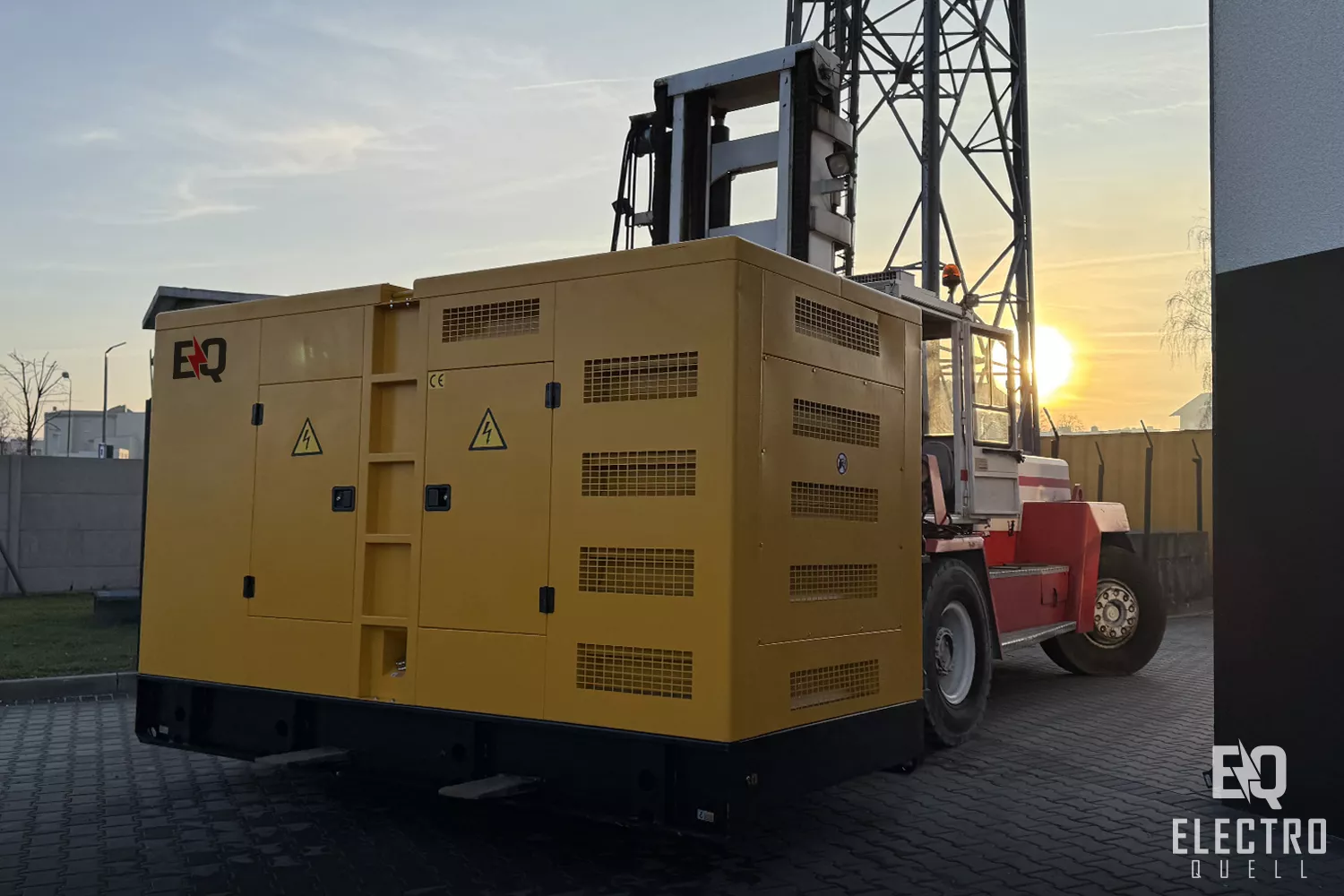

Power Generator Deutz, CC: electroquell.de

¿Por qué son imprescindibles los generadores?

Consistencia de los procesos tecnológicos:
Las centrales eléctricas se asemejan a un mecanismo de relojería perfectamente sincronizado. Cada dispositivo interactúa con los demás, y su detención, incluso durante media hora, puede ocasionar costosos paros y desajustar la operación de toda la red. En este engranaje, los generadores actúan como un resorte confiable, suministrando energía estable que permite mantener la continuidad de los procesos durante el tiempo que sea necesario.

Suministro a receptores de gran potencia:
Motores de bombas, sistemas de refrigeración, compresores, sistemas de ventilación: todos ellos son verdaderos gigantes energéticos, que requieren un suministro constante de energía de alto nivel. Las baterías, aunque eficaces para respaldar la automatización y el control, no pueden satisfacer tales demandas. Los generadores llenan este vacío, proporcionando cientos de kilovatios, e incluso megavatios, de energía indispensable para mantener la plena funcionalidad de la infraestructura.

Independencia de la red:
En situaciones de crisis, como tormentas que dañan líneas de transmisión o fallos graves del sistema, las estaciones eléctricas deben operar de forma autónoma. Los generadores funcionan entonces como una pequeña planta eléctrica propia, suministrando energía a la estación sin depender de la red. Gracias a sistemas de combustible bien diseñados, que incluyen depósitos fijos y sistemas de repostaje automático, pueden mantener el funcionamiento completo de la instalación durante varios días sin necesidad de intervención externa.

Tecnologías utilizadas en los generadores para el sector energético

Los generadores actuales están muy lejos de ser simples unidades. Están equipados con sistemas avanzados que garantizan un funcionamiento fiable y cumplen con las normativas exigidas para infraestructuras críticas:

Sistemas de transferencia automática (ATS):
Permiten el arranque inmediato del generador justo después de detectar la pérdida de tensión. Todo el proceso ocurre sin intervención humana, eliminando el riesgo de demoras.

Reguladores de tensión AVR (Automatic Voltage Regulation):
Mantienen constante el nivel de tensión de salida, lo cual es crucial para sistemas de automatización y control sensibles.

Operación sincrónica con la red:
En muchas instalaciones, los generadores pueden operar en paralelo con la red eléctrica, asumiendo o compartiendo la carga de forma fluida. Esta solución evita cualquier interrupción en el suministro.

Sistemas de monitoreo remoto:
Gracias a la tecnología online, los operadores pueden supervisar continuamente los parámetros operativos del generador: nivel de combustible, temperatura, tensión o frecuencia. La respuesta rápida ante irregularidades es posible sin necesidad de presencia física en la estación.

Generadores en centrales eléctricas y en subestaciones transformadoras

Aunque el principio de funcionamiento de los generadores permanece inalterado, su configuración y tareas varían según el tipo de instalación.

Centrales eléctricas:
Aquí, los requisitos para los generadores son similares a los de una gran planta industrial. Se utilizan unidades de alta potencia, capaces de operar continuamente en modo Prime Power. A menudo, la configuración incluye sistemas en cascada, donde varios generadores trabajan en paralelo, proporcionando una adaptación flexible de la potencia a las necesidades actuales. En muchos casos, los generadores se integran con los accionamientos de bombas, sistemas de ventilación y tecnologías auxiliares, creando un sistema de suministro autosuficiente y coherente.

Subestaciones transformadoras:
En las subestaciones transformadoras, la principal tarea de los generadores es mantener el funcionamiento de los sistemas de control, los dispositivos de protección y los accionamientos de los interruptores. Aquí son esenciales la fiabilidad en el arranque, el tiempo rápido de conmutación y un bajo consumo de combustible. Los generadores en estas instalaciones no necesitan operar de forma continua, pero deben garantizar total disponibilidad para entrar en funcionamiento en cualquier momento.
