Seguridad de la infraestructura energética
Este artículo trata sobre lo que realmente sucede en la interfaz entre el inversor fotovoltaico (FV) y el transformador, cuando la corriente continua (CC) de los módulos se convierte en corriente alterna (CA) y luego tiene que "entenderse" con la red. De forma práctica.
Ves una granja fotovoltaica.
Hileras de módulos como un ejército bien alineado.
Los inversores trabajan en silencio, sin humo, sin aspavientos.
Y en algún lugar al lado, está el transformador.
Ese mismo tipo de equipo que en otros proyectos suele ser un fondo aburrido.
Pero en las instalaciones fotovoltaicas, el transformador puede tener su vida más intensa precisamente cuando todo parece estar en calma.
Porque el inversor no es una fuente de energía común y corriente.
Es electrónica de potencia rápida, capaz de hacer maravillas con la corriente, pero que también puede introducir en el sistema fenómenos que no se ven a simple vista: armónicos, cambios bruscos, gestión de potencia reactiva, a veces pequeñas componentes no deseadas.
Y todo esto termina en la interfaz con el transformador.
En la energía fotovoltaica se ve con especial claridad: la mayoría de los problemas no surgen porque el equipo sea malo. Surgen porque los puntos de contacto entre los equipos no se entienden bien.
Este artículo es para proyectistas, instaladores, inversores y personal de mantenimiento que quieren que el conjunto inversor más transformador funcione de manera estable durante años, sin correcciones nerviosas después de la puesta en marcha.
Después de la lectura, serás capaz de reconocer los puntos de fricción típicos y seleccionar soluciones que mejoren realmente la calidad de la energía, las temperaturas de trabajo y la fiabilidad.
Primero, estableceremos un lenguaje común: qué sucede realmente en la interfaz del inversor y el transformador.
Luego, repasaremos los problemas típicos: armónicos, sobrecalentamiento, gestión de potencia reactiva, sobretensiones y resonancias.
Hablaremos de las herramientas más importantes, que analizaremos en detalle.
Al final, obtendrás cinco soluciones a los problemas más importantes de la colaboración entre transformador e inversor: también proporcionamos formas sencillas y "caseras" que mejoran la estabilidad, y recibirás respuestas a las preguntas frecuentes sobre el tema, en una chuleta lista para llevar en el bolsillo ;)
Vale la pena leerlo.
Tiempo de lectura: aprox. 15 minutos
Lo que realmente sucede en la interfaz entre el inversor FV y el transformador
En los libros parece sencillo: los módulos generan CC, el inversor la convierte en CA, el transformador eleva la tensión y la red recibe la energía.
En la práctica, esta interfaz es el lugar donde se encuentran dos mundos.
El primer mundo es la electrónica de potencia.
El inversor no genera una sinusoide como lo hace un generador. La sintetiza, conmutando transistores a alta frecuencia y controlando la modulación. Esto proporciona un excelente control de la potencia activa y reactiva, pero deja tras de sí rastros secundarios: armónicos, perturbaciones de alta frecuencia, frentes de tensión y corriente pronunciados.
El segundo mundo es el transformador, un dispositivo electromagnético que ama la previsibilidad.
Está diseñado para una forma de onda de tensión específica, unas pérdidas determinadas, unas temperaturas concretas y una dinámica de carga estable. Cuando recibe una forma de onda que contiene algo más que un seno puro, la cosa se pone interesante.
Lo más importante que hay que recordar es esto: el transformador en una instalación FV no es un mero paso de tensión. Es el elemento donde se materializan los efectos secundarios del control del inversor y de los parámetros de la red.
En qué lenguaje hablar para entenderse
¿Recuerdan la historia de la Torre de Babel de la Biblia?
Todos construían lo mismo, pero cada uno hablaba una lengua distinta. En un proyecto funciona igual: si los proyectistas, instaladores, automatistas y el servicio de mantenimiento usan palabras diferentes para los mismos fenómenos, el diagnóstico dura más que la propia reparación.
Armónicos: son componentes de corriente o tensión con frecuencias que son múltiplos de la frecuencia fundamental. En una red de 50 Hz, el armónico de 5.º orden tiene 250 Hz, el de 7.º, 350 Hz, y así sucesivamente.
Para el transformador, esto significa pérdidas adicionales y calentamiento extra.
THD (Distorsión Armónica Total): es una medida de la distorsión total de la forma de onda.
En la práctica, conviene distinguir entre THD de tensión y THD de corriente.
El inversor introduce, principalmente, distorsión en la corriente, mientras que la tensión se deteriora en función de la impedancia de la red y la configuración del transformador.
Potencia reactiva: es la gestión de la tensión y del flujo de energía reactiva.
El inversor puede inyectarla o absorberla según los requisitos del operador de red, pero esta gestión modifica las corrientes en el sistema y puede aumentar la carga del transformador.
Resonancia: es la situación en la que los elementos inductivos y capacitivos del sistema comienzan a amplificar ciertas frecuencias.
En una instalación FV hay bastante capacitancia: cables, filtros, condensadores de compensación, la propia red. También inductancia: bobinas, transformador, líneas.
No tiene por qué provocar una explosión, pero puede generar sobretensiones, vibraciones y... errores extraños en las protecciones.
Por qué los armónicos hacen trabajar de más al transformador
El transformador tiene pérdidas en vacío en el núcleo y pérdidas por carga en los devanados. Cuando aparecen armónicos, ocurren tres cosas a la vez.
La corriente eficaz (RMS) aumenta, incluso si la potencia activa no crece. Esto significa mayores pérdidas por efecto Joule (I²R) en los devanados. Y esa es la primera causa de calentamiento.
A esto se suman las pérdidas adicionales, como las corrientes parásitas (de Foucault) en los devanados y elementos estructurales. Estas aumentan más rápidamente con la frecuencia, por lo que los armónicos de orden superior pueden causar un daño térmico desproporcionadamente grande.
El tercer efecto es el ruido y las vibraciones mecánicas. El transformador puede empezar a funcionar con más ruido, y la mecánica de los devanados sufre una mayor fatiga a largo plazo.
Lo más engañoso es que, desde el sistema SCADA, todo puede verse aceptable porque la potencia es estable, y solo la termografía o la monitorización de temperaturas revela que algo no está bien.
____________________________________________________________________________________________________
Si quieres profundizar y entender cómo calcularlo y cómo traducir los armónicos en requisitos reales para el transformador, te recomendamos nuestro material:
Factor K del transformador: Clave para la protección contra armónicos.
Explicamos qué es el factor K, qué nos dice sobre las cargas no lineales, cómo ayuda a seleccionar el transformador adecuado para las condiciones reales de trabajo y cómo limitar el riesgo de sobrecalentamiento y reducción de la vida útil del aislamiento, antes de que el problema se manifieste en temperaturas y alarmas.
De dónde viene el sobrecalentamiento cuando los parámetros están, en teoría, dentro de lo normal
Hay tres escenarios típicos.
El primero es la carga aparente.
Alguien mira los MW y está tranquilo, pero el transformador está siendo cargado por las corrientes resultantes de la potencia reactiva y la distorsión. El transformador no se calienta por los MW. Se calienta por la corriente y las pérdidas.
El segundo es el funcionamiento del inversor en modos de regulación.
Por ejemplo, control de tensión mediante potencia reactiva, limitaciones de potencia activa, operación en condiciones de red variables. Esto cambia el carácter de la carga del transformador en el tiempo, a menudo más rápidamente que en la energía convencional.
El tercero es un desajuste de diseño.
Un transformador dimensionado como para una carga lineal puede tener un margen insuficiente para las pérdidas adicionales causadas por los armónicos. En teoría, la potencia aparente (kVA) coincide, pero térmicamente, se queda sin margen.
Aquí surge una conclusión práctica: en una instalación FV no basta con verificar los kVA.
Hay que pensar en la calidad de la corriente, en la proporción de potencia reactiva y en el perfil de trabajo esperado.
Gestión de la potencia reactiva: una herramienta que ayuda a la red, pero carga al sistema
Los operadores de red exigen cada vez más soporte de tensión.
El inversor debe entonces implementar curvas: cos φ en función de P, Q en función de U, o una consigna fija de Q.
Primero, vamos a explicarlo de forma comprensible, sin atajos mágicos.
Imagina que el inversor tiene dos mandos: uno para la potencia activa (P) , que es la que vendes en kWh, y otro para la potencia reactiva (Q) , que no da kWh pero influye en la tensión y las corrientes de la red.
El operador de red le dice al inversor cómo debe girar ese segundo mando.
¿Qué significa "cos φ en función de P"?
Cos φ es, de forma simplificada, la información sobre qué proporción de potencia reactiva hay respecto a la activa.
Cuando cos φ está cerca de 1, casi no hay Q. Cuando disminuye, Q aumenta.
Cos φ en función de P significa: el factor de potencia debe depender de la potencia activa instantánea. Cuanta más P se produzca, más debe variar el inversor su cos φ según una curva preestablecida.
¿Cómo se ve en la práctica?
Cuando la granja genera poca potencia, el inversor puede trabajar con un cos φ cercano a 1.
Cuando la granja alcanza una alta producción, el inversor comienza a generar o absorber potencia reactiva para ayudar a mantener la tensión dentro del rango admisible.
Es como una caja de cambios automática para la tensión: depende de la carga.
¿Para qué se hace esto?
Porque con alta generación, la tensión en el punto de conexión tiende a subir.
La potencia reactiva puede reducirla o aumentarla, según su dirección (inductiva o capacitiva).
¿Qué significa "Q en función de U"?
Q en función de U significa: la potencia reactiva debe depender de la tensión.
Esto es ya automática de regulación pura.
Si la tensión supera un umbral preestablecido, el inversor comienza a actuar para reducirla. Si la tensión baja, el inversor hace lo contrario para aumentarla.
Funciona como un termostato, pero en lugar de temperatura, tienes tensión, y en lugar de un calentador, tienes Q.
Y ahora, un detalle importante:
Esto no es solo un estado de "encendido" o "apagado". Suele ser una curva continua. Por ejemplo, cuanto más alta es la tensión, más Q debe absorber el inversor para reducirla. Cuanto más baja, más Q debe inyectar para elevarla.
¿Qué significa "una consigna fija de Q"?
Es la versión más simple:
Alguien, de antemano, le dice al inversor exactamente cuánta potencia reactiva debe generar o absorber, independientemente de P y U.
Por ejemplo:
Configuramos que el inversor absorba constantemente 1 MVAr.
O que inyecte siempre 0,5 MVAr.
O que mantenga un nivel de Q resultante de una instrucción del operador.
¿Para qué se hace esto?
Porque a veces la red necesita una cantidad específica de soporte de tensión en un momento dado, y no una automatización basada en mediciones locales.
Desde la perspectiva de la red, esto está bien.
Desde la perspectiva del transformador y los cables, esto significa corrientes más altas para la misma potencia activa.
Si la instalación opera con una proporción significativa de potencia reactiva, el transformador puede alcanzar su límite de corriente antes de llegar a su potencia activa nominal.
Esta es la fuente clásica de situaciones del tipo: "teóricamente tengo margen, pero en la práctica la temperatura sube".
Qué es lo engañoso de todo esto para el transformador y los cables
Aquí está el meollo de la cuestión, por qué mencionamos todo esto.
La potencia reactiva aumenta la corriente en el sistema. Incluso si la potencia activa (P) no cambia.
Si tienes P (potencia activa) y le añades Q, aumenta la potencia aparente (S) y, con ella, la corriente.
En términos simples:
Más Q = mayor corriente = mayores pérdidas térmicas en cables y transformador.
Y por eso a veces sucede esto:
En la pantalla todo se ve bien, porque los MW son estables.
Pero el transformador tiene una temperatura más alta, porque la corriente es mayor.
O el límite de corriente se alcanza antes de llegar a la potencia activa nominal.
El control de cos φ en función de P, Q en función de U o con consigna fija de Q son las formas en que el operador de red ordena al inversor que soporte la tensión, pero este soporte se realiza mediante corriente, por lo que puede aumentar la carga del transformador y los cables incluso cuando la potencia activa no varía.
Adicionalmente, si en el sistema hay una compensación por separado (como baterías de condensadores), hay que tener mucho cuidado con quién controla qué. Un inversor con su propia regulación y una batería de condensadores sin coordinación pueden entrar en interacciones desagradables.
Esto rara vez se manifiesta como una gran avería.
Más a menudo se manifiesta como inestabilidad, fluctuaciones, errores de protecciones, armónicos extraños de fondo.
Sobretensiones y resonancias: un problema que a menudo se revela después de la puesta en marcha
En una instalación FV tienes bastantes elementos que crean capacitancias e inductancias.
Cables largos en el lado de CA, filtrado, a veces compensación, además del transformador y los parámetros de la red. La resonancia no tiene por qué ser constante.
Puede aparecer solo en determinados estados de operación, con una potencia específica, o con una configuración concreta de la red.
Los síntomas pueden ser engañosos:
Sobretensiones.
Aumento de la THD de tensión.
Fluctuaciones de potencia reactiva.
Disparos aleatorios de protecciones.
A veces, daños en elementos de filtros o sobrecalentamiento que no se corresponde con la carga.
La práctica de diseño más importante es esta:
la resonancia debe tratarse como un riesgo sistémico, no como una mala suerte. Si en el proyecto hay condensadores, filtros y líneas largas, el análisis de frecuencia del sistema deja de ser una fantasía.
Qué herramientas resuelven realmente estos problemas
¿Cuándo necesitas reactancias y filtros, y cuándo solo una buena configuración de parámetros?
Una reactancia (o bobina) de red a la salida del inversor limita la pendiente de los cambios de corriente y atenúa parte de los armónicos de orden superior. Un filtro LCL lo hace con más eficacia, pero es más sensible a los parámetros de la red y requiere un ajuste y amortiguación correctos.
Si el problema es principalmente la distorsión de corriente y la amplificación local de armónicos, los filtros pasivos o activos pueden ser la solución adecuada.
Un filtro pasivo es más simple, pero requiere una buena adaptación, ya que puede interactuar con la red.
Un filtro activo es flexible, pero más caro y necesita una selección razonable de su potencia.
En muchos proyectos, el primer paso deberían ser los ajustes del inversor:
Límites de THD.
Estrategia de control.
Parámetros del filtro.
Modos de regulación de Q.
A veces el problema no es que necesites más "hierros" (componentes), sino que el control está configurado de una manera que provoca al sistema.
____________________________________________________________________________________________________
Si quieres entender cuándo una reactancia es una herramienta real de estabilización y cuándo es solo un parche para un sistema mal diseñado, echa un vistazo a nuestro material:
¿Por qué los transformadores de bajas pérdidas no necesitan reactancias de compensación?
Allí desglosamos de dónde surge la necesidad de reactancias en sistemas con compensación, qué cambian los transformadores de bajas pérdidas en el balance de potencia reactiva y corrientes, y cómo evitar situaciones en las que añadir elementos de compensación comienza a crear nuevos problemas en lugar de resolverlos.
Es un texto para quienes prefieren calcular y dimensionar bien una vez, en lugar de estar ajustando la instalación sobre el terreno más tarde ;-D (been there, done that…)
Cómo seleccionar un transformador para carga no lineal
El transformador para una instalación FV debe dimensionarse no solo para la potencia aparente, sino también para el nivel esperado de armónicos, la proporción de potencia reactiva y las condiciones de refrigeración.
En la práctica, lo que cuenta es la térmica y las pérdidas adicionales, porque son ellas las que determinan si el equipo funcionará de manera estable durante años o vivirá al límite de su aislamiento.
Si se prevén distorsiones significativas de la corriente, hay que tener en cuenta que la corriente armónica aumenta las pérdidas.
Una parte de las pérdidas crece simplemente con la corriente, pero otra parte lo hace más rápido, porque las frecuencias más elevadas incrementan las pérdidas adicionales en los devanados y en los elementos estructurales.
El enfoque clásico habla entonces de transformadores adaptados para cargas no lineales, de un margen de potencia y de un diseño consciente de la refrigeración.
No se trata de un sobredimensionamiento por deporte. Es una reserva térmica que permite al sistema "respirar" en un perfil de trabajo real, sin llevar las temperaturas constantemente al límite.
En la energía fotovoltaica, se añade una capa más de la que rara vez se habla abiertamente hasta que comienza la búsqueda de la causa de corrientes y eventos extraños.

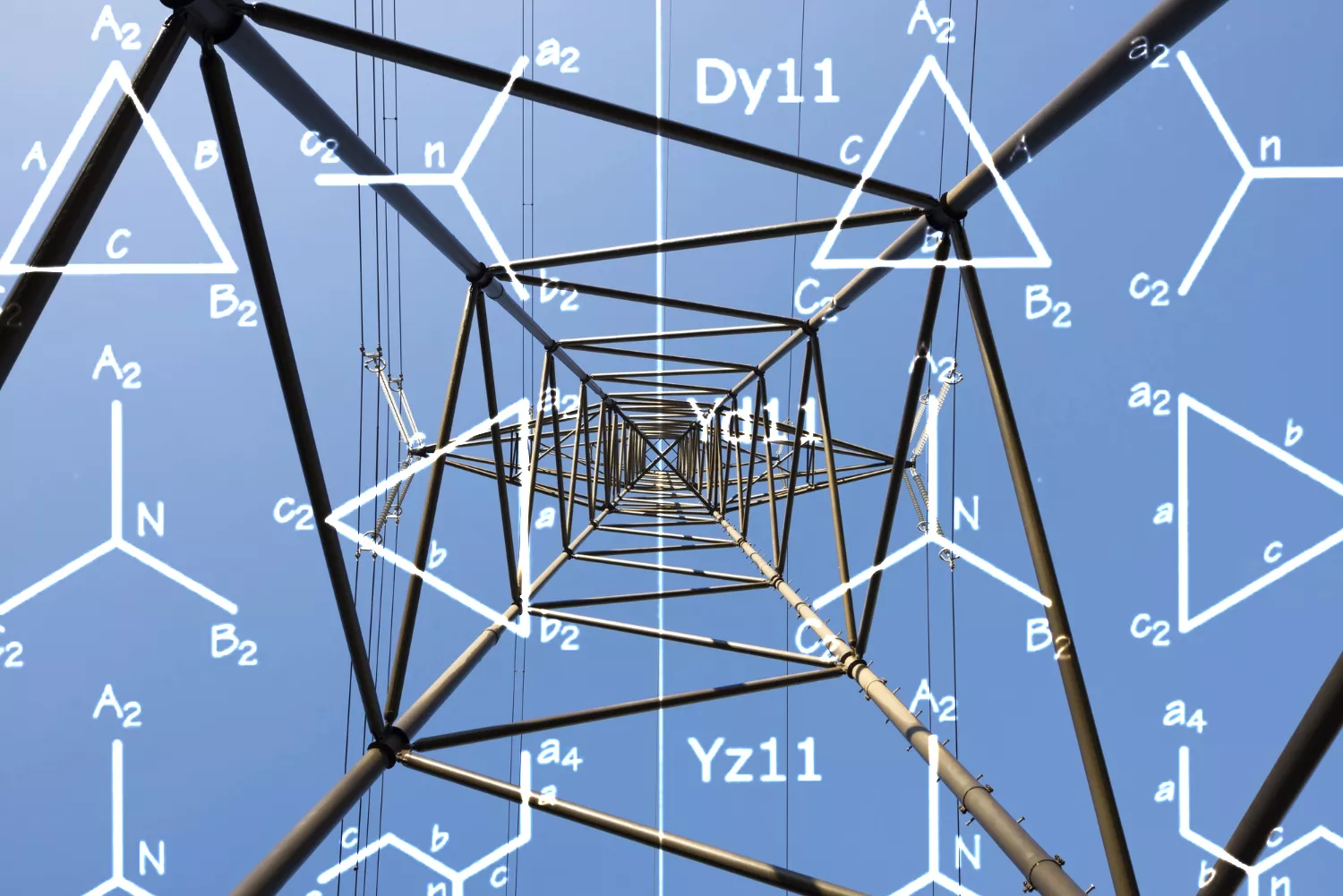

Se trata de la puesta a tierra y la configuración de los devanados, es decir, el grupo de conexión.
La elección del grupo influye en cómo se comportan los armónicos de tercer orden y las componentes homopolares, dónde pueden cerrar su circuito y si siquiera tienen condiciones para hacerlo.
Si la conexión incluye un triángulo en uno de los lados, parte de estas componentes tienen por dónde circular localmente.
Si no lo hay, esos mismos fenómenos pueden fluir hacia la red o aparecer como corrientes en lugares que nadie sospechaba. Esto no es un detalle menor. Es la diferencia entre una instalación que es silenciosa y predecible y una que genera cargas adicionales y complicaciones diagnósticas.
En el mismo saco se encuentra el cambiador de tomas, es decir, la regulación de tensión en el lado del transformador.
En proyectos FV, a veces es tentador tratarlo como un elemento de ajuste único durante la puesta en marcha. Sin embargo, a menudo se convierte en una herramienta para adaptar las tensiones en la red real, con sus caídas y aumentos reales, y con una gestión real de la potencia reactiva.
Si no se tiene el rango de tomas adecuado o el modo de regulación correcto, se puede terminar con un sistema en el que el inversor compensa en exceso con regulación de Q porque el transformador está ajustado demasiado alto o demasiado bajo respecto a las condiciones de conexión.
Y de nuevo, esto no tiene por qué manifestarse como una única avería espectacular. Más a menudo se manifiesta como una carga de corriente innecesaria y prolongada y unas temperaturas que son unos grados más altas de lo que deberían ser.
Por eso, la selección del transformador en una instalación FV conviene tratarla como el ajuste de la interfaz entre el inversor y la red, y no como la compra de un equipo con la potencia adecuada en la placa de características.
La preparación para ello implica un análisis del perfil de trabajo, los requisitos de calidad de energía, la gestión de la potencia reactiva y las condiciones térmicas; y luego, dimensionar los parámetros del transformador y la configuración de los devanados para que el sistema sea predecible.
Con énfasis en lo que es más difícil de corregir después de la puesta en marcha: la térmica, las interacciones armónicas y el comportamiento de la componente homopolar.
____________________________________________________________________________________________________
Si tienes dudas, estaremos encantados de asesorarte, y también desarrollamos el tema en este artículo:
5 soluciones a los problemas más importantes en la colaboración entre transformador e inversor
El transformador es un fanático de la onda senoidal pura y del trabajo predecible.
El inversor es un editor de formas de onda: toma CC, compone CA, regula P y Q, y juega según las exigencias de la red.
Normalmente, esto funciona de maravilla. Las dificultades comienzan cuando esa fineza digital deja rastros en el mundo del hierro: armónicos, componentes de alta frecuencia, cambios rápidos de corriente, operación con potencia reactiva.
Por eso, en una instalación FV, dos cosas son clave: las condiciones de la red y el control.
A continuación, sugerimos soluciones para los cinco problemas más comunes relacionados con este tema.
1. Armónicos y distorsión de corriente, o la factura por la electrónica "bonita"
Los inversores son no lineales por naturaleza. Incluso si tienen un filtro a la salida y parecen "bien educados", en la práctica pueden introducir armónicos de corriente, especialmente en ciertos puntos de operación y configuraciones de red.
¿Qué efecto tiene en el transformador?
Los armónicos aumentan las pérdidas en el cobre y en el núcleo, así como las llamadas pérdidas adicionales, que en los transformadores crecen más rápido que linealmente con la frecuencia y la distorsión.
El resultado final es aburrido y brutal: temperatura más alta. Y la temperatura es la moneda de cambio de la vida útil del aislamiento.
¿Qué hacer?
El movimiento más simple es comprobar si el problema está en la emisión o en una resonancia de la red. Porque a veces el inversor está "OK", pero la red actúa como un megáfono de sus armónicos.
En la práctica, ayudan:
Reactancias de red bien dimensionadas.
Filtros pasivos.
Filtros activos en instalaciones más grandes.
Una gestión consciente de la impedancia vista por el inversor.
En granjas FV de MT, también es crucial cómo se ha diseñado el tendido de cables y las longitudes de los tramos, ya que las capacidades de los cables pueden desplazar las frecuencias de resonancia.
2. Potencia reactiva y control de tensión, o cuando el inversor ayuda... hasta demasiado
Los inversores modernos tienen funciones volt-var y volt-watt, es decir, regulaciones dependientes de la tensión. Los requisitos de conexión en Europa promueven firmemente la capacidad de gestionar la potencia reactiva y el soporte de tensión mediante generación distribuida.
¿Qué efecto tiene en el transformador?
La potencia reactiva en sí misma no es mala. El problema surge cuando su flujo es impredecible o demasiado intenso en relación con las suposiciones de diseño.
La consecuencia puede ser: aumentan las corrientes, aumentan las pérdidas, aumenta la caída de tensión en la impedancia del transformador y, a veces, aparecen oscilaciones de control si varios equipos "luchan" por la misma tensión.
Soluciones en tres pasos:
Primer nivel: Ajustes del inversor acordes con los requisitos y la filosofía del operador. Los manuales de los fabricantes y las directrices para reglas de conexión específicas (por ejemplo, la VDE-AR-N 4105 en el contexto alemán) muestran lo cruciales que son los parámetros de regulación de la potencia reactiva.
Segundo nivel: Coordinación. Si tienes compensación, OLTC (cambiador de tomas en carga) en el transformador, regulaciones en los inversores y además automatismos en la subestación de alta tensión, vale la pena hacerse una pregunta muy terrenal: ¿quién lidera la tensión aquí y quién solo apoya?
Tercer nivel: Medición y monitorización. Sin un registro del perfil de Q, cos φ y tensión a lo largo del tiempo, es imposible distinguir entre una operación normal y una "cacería" de la automática persiguiéndose la cola.
3. Sobrecalentamiento del transformador a pesar de una potencia nominal aparentemente correcta
Esto es un clásico: todo "cabe en los kW", pero el transformador lo pasa peor de lo que debería.
Causas más frecuentes:
En primer lugar, los armónicos y las pérdidas adicionales ya mencionadas.
En segundo lugar, la alta temperatura ambiente y las condiciones de refrigeración, porque las subestaciones FV suelen estar en lugares donde el aire en verano es como una compresa caliente.
En tercer lugar, las cargas dinámicas: rampas de potencia rápidas, ciclos diarios y meteorológicos, cambios frecuentes en el punto de operación.
Soluciones:
Aquí funciona un enfoque de dos vías: el dimensionamiento del transformador pensando en el perfil de carga y la calidad de la energía. A veces significa un sobredimensionamiento consciente, y otras veces implica parámetros de diseño para cargas distorsionadas y la elección de un grupo de conexión de devanados que ayude a "encerrar" ciertos armónicos en un triángulo en lugar de expulsarlos a la red.
Si quieres abordar el tema de forma ingenieril, la ruta es:
Medición de corrientes.
Análisis del espectro.
Cálculo de pérdidas adicionales.
Verificación de temperaturas de devanados y punto caliente (hotspot).
Solo entonces, decisiones sobre filtros o cambios de ajustes.
4. Sobretensiones, frentes pronunciados y sorpresas de tensión en los cables
El inversor funciona de manera pulsante. Los cables tienen capacidad. El transformador tiene inductancia. Al sistema le gusta crear oscilaciones, y a las oscilaciones les gusta aparecer cuando nadie las ha invitado.
¿Qué ocurre en la práctica?
Con largos tendidos de cable entre los inversores y el transformador, o entre el transformador y el punto de conexión, pueden aparecer fenómenos relacionados con reflexiones de onda y sobretensiones locales. A esto se suman los clásicos transitorios de la red y las maniobras de conmutación, que en FV son más frecuentes debido a la operación intensiva de la automática.
Soluciones:
Protección contra sobretensiones adecuada al lugar real de instalación.
Puesta a tierra sensata.
Control de la longitud de los cables y sus parámetros.
A veces, elementos amortiguadores.
En sistemas más grandes, los proyectistas también aplican soluciones que limitan la pendiente de los cambios de corriente vista por el transformador, lo que nos lleva de nuevo a las reactancias y filtros, pero esta vez la motivación no es la THD, sino la protección del aislamiento y la limitación de los picos de tensión.
5. El punto común de conexión y la magia de un cortocircuito débil
Hay un protagonista más, a menudo pasado por alto: la potencia de cortocircuito de la red en el punto de conexión.
Cuanto más débil es la red (menor potencia de cortocircuito), más se nota el impacto de los inversores en la tensión y la distorsión.
No es un defecto del inversor. Es un hecho sobre la impedancia del sistema.
Soluciones:
Se realizan análisis de calidad de la energía teniendo en cuenta la impedancia de la red y la asignación de emisiones, exactamente en la línea del enfoque de la IEC TR 61000-3-6. En la práctica, esto significa que a veces es mejor invertir en un sistema de filtrado y coordinación de ajustes que esperar que el transformador "lo soporte de alguna manera", porque el transformador no es un filtro de armónicos.
Formas sencillas que mejoran la estabilidad
Primero, conviene empezar con un diagnóstico: determinar si el problema es de corriente, de tensión o de resonancia.
Si dominan los armónicos de corriente, apuntas a la filtración y a los parámetros de control.
Si la tensión cae u oscila, miras la impedancia de la red, el control de Q y la coordinación de regulaciones.
Si hay eventos aleatorios y sobretensiones, la sospecha recae en resonancias, ajuste de filtros, interacciones con la compensación y longitudes de cable.
Luego, pones orden en el control: ajustes de los inversores, curvas de regulación coherentes, ausencia de conflictos entre la compensación y el inversor, control de las rampas de potencia y limitaciones.
Después, seleccionas y verificas el transformador para el perfil de trabajo real. Si de los datos se desprende que las corrientes y las pérdidas adicionales son altas, la solución puede ser un transformador con mejor comportamiento térmico, otro rango de distorsión admisible o, simplemente, un margen adecuadamente dimensionado.
Al final, solo entonces, añades equipos de filtrado donde tenga sentido cuantificable: reactancias, filtros LCL, filtros pasivos o activos, y a veces una corrección de la compensación y las protecciones.
¿Necesitas ayuda para aplicar estas soluciones a tu instalación? En Energeks asesoramos en la selección de transformadores y componentes para sistemas FV, garantizando la compatibilidad y la estabilidad a largo plazo entre el inversor y la red.
Respuestas a las preguntas más frecuentes
¿Puede un inversor fotovoltaico acelerar el envejecimiento del transformador?
Sí, si a la red llegan armónicos de corriente, componente continua o una gestión inadecuada de la potencia reactiva, el transformador puede calentarse más de lo que correspondería por la propia potencia activa.
¿Cuál es el problema más común en un transformador para instalaciones FV?
Las sorpresas en la calidad de la energía: armónicos, fluctuaciones de tensión y la operación con potencia reactiva controlada por los inversores.
¿Un filtro o una reactancia realmente marcan la diferencia?
Sí, porque limitan las corrientes distorsionadas y los frentes de corriente pronunciados, que aumentan las pérdidas y la temperatura en los devanados.
¿Qué es más importante: la potencia del transformador o su resistencia a la distorsión?
En la práctica, ambas. La reserva en kVA ayuda, pero también cuenta el diseño del transformador para cargas no lineales y las condiciones específicas de la red.
¿Qué normas ayudan a establecer los límites de armónicos y los requisitos de conexión?
En Europa, el punto de referencia suelen ser los requisitos de conexión basados en la norma EN 50549, así como los principios de compatibilidad y evaluación de emisiones de armónicos de la IEC 61000-3-6.
La interfaz entre el inversor FV y el transformador es un poco como un cruce en una gran ciudad.
Sobre el papel, las normas son simples, pero en la realidad cuentan la intensidad del tráfico, la calidad del asfalto y si la señalización está ajustada para las verdaderas horas punta.
En la fotovoltaica, esas horas punta se repiten a diario, y la calidad de la energía, la rigidez de la red y los ajustes de las protecciones pueden convertir una instalación común en un sistema que requiere una coordinación inteligente.
La buena noticia es que la mayoría de los temas complejos se pueden resolver sin nervios, si se aborda el problema de forma sistémica.
Primero, comprender qué está sucediendo realmente con las corrientes y las tensiones.
Luego, medir y monitorizar la calidad de la energía (PQ) para hablar el lenguaje de los datos, no de las sensaciones.
Finalmente, tomar decisiones de diseño que marquen la diferencia:
Una filtración sensata.
Una gestión razonable de la potencia reactiva.
La adaptación a las condiciones de la red.
Un transformador dimensionado para el perfil de trabajo real, no solo para los datos de la placa de características.
Si estás en la fase de selección de un transformador para una instalación FV, o si quieres estabilizar la operación de una instalación existente, te invitamos a conocer nuestra oferta.
Para los transformadores de aceite de bajas pérdidas MarkoEco2, conformes con EcoDesign Tier 2 ——> haz clic aquí.
Para los transformadores secos (resinosos) TeoEco2 Tier 2 ——> haz clic aquí.
En ambos casos, estaremos encantados de ayudarte a elegir la solución adecuada para tus condiciones de red, requisitos de conexión y modo de operación de los inversores.
También desarrollamos estos temas en LinkedIn, de una forma más práctica y desde dentro. Si te gustan las ideas concretas, síguenos en LinkedIn y únete a la conversación.
Gracias por este viaje compartido a través de un tema que, a primera vista, parece un detalle, pero que en la práctica decide la estabilidad de toda la granja solar.
Somos personas que trabajamos con personas, y nuestra mejor forma de trabajar es en colaboración, cuando en ambos lados hay curiosidad, precisión y ganas de hacer las cosas bien.
Fuentes:
IEC TR 61000-3-6. Electromagnetic compatibility (EMC) - Part 3-6: Limits - Assessment of emission limits for the connection of distorting installations to MV, HV and EHV power systems
Technical Requirements of Photovoltaic Inverters for Low Voltage Distribution Networks, K. Chmielowiec, Ł. Topolski, M. Dutka, A. Piszczek, Z. Hanzelka, T. Rodziewicz via MDPI
IEEE Standard for Harmonic Control in Electric Power Systems
Cualquiera que haya trabajado con transformadores durante más de una temporada conoce este escenario.
La documentación coincide, los parámetros están calculados, la recepción pasó sin observaciones.
El transformador está instalado. Funciona. Y durante mucho tiempo no pasa nada.
Y luego, un día, aparece una alarma, el olor a aceite caliente o unas vibraciones molestas que se transmiten a toda la estación. Entonces se dice la frase que todos conocemos:
¡pero si todo era nuevo! 🤬
El problema es que un transformador nunca es un equipo solitario.
Es el centro de un pequeño ecosistema. Corriente, calor, vibraciones, humedad, polvo, tensiones mecánicas.
Todos ellos circulan a su alrededor a diario. Los accesorios no son un añadido estético o de catálogo. Son herramientas que permiten que este ecosistema se mantenga estable.
Este artículo es un mapa mental sobre qué accesorios para transformadores vale la pena prever desde el principio, porque más tarde se convierten en la respuesta a preguntas que surgen bajo estrés, a menudo cuando ya es demasiado tarde.
Tiempo de lectura: ~12 minutos
Por qué los accesorios para transformadores deciden una operación tranquila
Un transformador envejece lenta y muy consistentemente.
El aislamiento pierde propiedades con la temperatura.
El aceite se degrada más rápido si no se controla.
Las vibraciones mecánicas, incluso pequeñas, pueden causar más daño con los años que una sola sobrecarga.
Estos son procesos que no se ven a simple vista.
Por eso, los operarios experimentados dicen claramente: un transformador sin accesorios de control es un dispositivo que opera a ciegas. Y operar a ciegas siempre termina en reacción en lugar de prevención.
En los siguientes capítulos, repasaremos los grupos de accesorios más importantes.
Desde elementos eléctricos, pasando por la medición de temperatura y monitoreo, hasta la mecánica y refrigeración.
Cada uno responde a problemas reales que realmente ocurren.
Aisladores y conexiones, o la primera línea de tranquilidad eléctrica
Todo comienza siempre por la conexión.
Y esto no es casualidad ni una figura retórica.
Toda la electricidad del mundo, independientemente de la tensión y la potencia, se reduce a una pregunta:
¿cómo transferir energía de un elemento a otro de manera segura y estable?
Cable, barra conductora, salida del transformador.
Es precisamente en este punto donde se encuentran dos órdenes que por naturaleza no se llevan bien.
El orden eléctrico y el orden mecánico.
Por un lado, tenemos tensión, campo eléctrico, corriente, temperatura.
Por el otro, fuerzas mecánicas, vibraciones, expansión térmica, peso de los conductores y movimientos resultantes del funcionamiento de todo el sistema.
El aislador es el elemento que debe conciliar estos mundos.
Debe aislar eléctricamente y, al mismo tiempo, soportar cargas mecánicas.
Debe mantener la geometría de la conexión y, simultáneamente, evitar descargas.
Debe ser invisible en el trabajo diario, pero absolutamente confiable durante años.
Es precisamente en estos puntos de conexión donde suelen comenzar los problemas que permanecen ocultos durante mucho tiempo.
Sobrecalentamientos locales por presión de contacto insuficiente.
Microdescargas superficiales que aún no activan las protecciones, pero ya degradan el aislamiento.
Pequeños aflojamientos de conexiones causados por ciclos de calentamiento y enfriamiento.
El transformador en su conjunto puede parecer saludable, mientras que sus puntos más débiles operan al límite de la tolerancia.
En el caso de las conexiones por cable de media tensión, la forma de fijar el conductor es fundamental. Un cable no es un elemento estático. Cambia su longitud con la temperatura, transmite vibraciones y a veces está expuesto a tensiones adicionales de montaje. Si la conexión no tiene una presión de contacto controlada, aparece resistencia de contacto.
Y donde hay resistencia, aparece calor.
En la práctica, suele surgir la pregunta: ¿qué aislador elegir para una conexión por cable de MT?
En tales casos, se utilizan aisladores con terminal de cable de MT, que garantizan una conexión estable y una presión de contacto controlada del conductor. Su tarea no es solo el aislamiento eléctrico.
Ellos estabilizan activamente la conexión.
Proporcionan una presión uniforme y repetible del conductor, ya sea que la instalación opere en invierno a bajas temperaturas o en verano a plena carga.
Esta solución es especialmente importante en subestaciones donde los cables son largos, pesados o están tendidos de manera que genera fuerzas mecánicas adicionales.
Un aislador con terminal bien elegido hace que la conexión mantenga sus parámetros no solo el día de la recepción, sino también tras 5 o 10 años de funcionamiento.
En instalaciones basadas en barras conductoras, el problema es algo diferente.
La barra es rígida, maciza y transmite fuerzas mucho mayores.
Aquí no hay lugar para tolerancias accidentales.
Lo que cuenta es la precisión de posicionamiento y la resistencia a las vibraciones resultantes del flujo de grandes corrientes y fenómenos electrodinámicos.
Los aisladores con terminal para barras conductoras actúan como puntos de apoyo y guía precisos. Mantienen una geometría constante del sistema, evitan el desplazamiento de las barras y protegen las conexiones del aflojamiento. Gracias a ellos, los parámetros del contacto permanecen estables incluso durante un funcionamiento prolongado bajo alta carga. Esto es especialmente importante en instalaciones industriales, donde el transformador no opera ocasionalmente, sino a diario, a menudo cerca de sus límites de diseño.
Una categoría aparte son los aisladores aceite-aire.
Son los responsables de una de las tareas más difíciles en todo el transformador.
La transición segura de la tensión desde el interior, lleno de aceite, hacia el exterior, al entorno aéreo. En este único elemento convergen diferentes dieléctricos, diferentes temperaturas y diferentes condiciones ambientales.
Un aislador aceite-aire debe ser hermético, resistente al envejecimiento, la suciedad y la humedad.
Cualquier debilitamiento de sus propiedades puede provocar descargas superficiales y, en casos extremos, la pérdida de estanqueidad del transformador. Las versiones de silicona se eligen cada vez más hoy en día, ya que la silicona maneja excelentemente la suciedad, la lluvia, la radiación UV y las condiciones atmosféricas variables. Incluso cuando la superficie del aislador no está perfectamente limpia, la silicona conserva sus propiedades dieléctricas.
Precisamente por eso, los aisladores de silicona aceite-aire se han convertido en un estándar en subestaciones transformadoras modernas. No porque estén de moda, sino porque soportan mejor el mundo real.
Y el mundo real, como se sabe, rara vez es de una limpieza de laboratorio ;-)
En entornos que requieren una flexibilidad mecánica particular, también se utilizan aisladores Elastimold EPDM. EPDM es, en términos simples, un tipo especial de goma técnica, diseñada para trabajar donde los materiales comunes cederían rápidamente. No es una goma blanda como la de un neumático ni frágil como el plástico.
Es un elastómero, es decir, un material elástico que, tras deformarse, vuelve a su forma y no pierde propiedades durante años.
Se puede comparar a una junta muy resistente que no se endurece con el frío, no se agrieta con el sol y no se vuelve quebradiza con el tiempo. El EPDM tolera bien las vibraciones continuas, los cambios de temperatura desde heladas hasta altas temperaturas, y la acción de la humedad y el ozono presente en el aire.
En la práctica, esto significa que los elementos hechos de EPDM no "envejecen nerviosamente".
No se agrietan repentinamente, no pierden elasticidad y no requieren un reemplazo frecuente.
Por eso, en subestaciones transformadoras compactas y soluciones prefabricadas, donde todo funciona muy junto y está sujeto a movimientos microcontinuos, el EPDM funciona mucho mejor que los materiales aislantes rígidos.
Casquillos cónicos, o el paso seguro a través de la carcasa
El casquillo cónico es un elemento del que rara vez se habla hasta que empieza a dar problemas.
Y es precisamente él el responsable de uno de los puntos más críticos en un transformador:
el paso de la tensión a través de la carcasa.
Falta de estanqueidad, microgrietas, montaje incorrecto.
Cualquiera de estos factores puede provocar la humectación del aislamiento y, en consecuencia, el envejecimiento acelerado del transformador.
Por eso, los casquillos cónicos para transformadores no son un lugar para compromisos.
Un casquillo bien elegido garantiza estabilidad eléctrica, estanqueidad del aceite y resistencia mecánica. En la práctica, su calidad se traduce directamente en la vida útil de todo el equipo.
En muchos casos, la modernización del casquillo resuelve problemas que antes se atribuían a los devanados o al aceite.
Temperatura del aceite y de los devanados, o qué envejece realmente un transformador
Si existe un parámetro que más influye en la vida útil de un transformador, ese es la temperatura.
Un transformador no se desgasta porque tenga muchos años.
Se desgasta porque tiene demasiado calor.
A veces solo un poco de calor, pero durante suficiente tiempo.
En la física del aislamiento eléctrico no hay compasión ni romanticismo. Hay temperatura y tiempo. El resto son consecuencias.
Durante décadas se ha sabido que cada aumento de la temperatura de los devanados por encima del valor de diseño acelera dramáticamente el envejecimiento del aislamiento. Cada 6 a 8 °C por encima de la temperatura nominal de funcionamiento puede acortar la vida útil del aislamiento incluso a la mitad.
Esto no es una curiosidad de un libro de texto, sino una dura realidad operativa.
Para el transformador, esto significa un acortamiento de su vida útil, no de unos pocos por ciento, sino incluso a la mitad.
Y lo más interesante es que este proceso ocurre en silencio. Sin chispas, sin ruido, sin alarma inicial.
El aceite en un transformador no puede tratarse únicamente como un medio aislante.
Es, ante todo, un portador de información sobre el estado del equipo. Su temperatura dice mucho sobre lo que está sucediendo en el interior, incluso si los devanados aún no son visibles ni accesibles. Por eso, la medición de la temperatura del aceite no es un añadido ni una opción premium. Es el mínimo absoluto si queremos saber cómo funciona realmente el transformador.
La forma más simple y aún muy efectiva de control son los indicadores de temperatura de aceite para transformadores. Mecánicos, sin electrónica, resistentes a las condiciones ambientales. Su gran ventaja es la inmediatez.
Una simple mirada basta para saber si el equipo opera dentro de un rango seguro o si comienza a acercarse a límites que es mejor no superar con demasiada frecuencia.
Cuando la instalación se vuelve más exigente y las cargas son variables, la información por sí sola deja de ser suficiente. Entonces entran en juego los controladores de temperatura, como el CCT 440, que trabajan con sensores PT100. Esto ya no es solo medición. Esto es gestión de la temperatura.
Encendido automático del enfriamiento, señales de alarma, posibilidad de integración con un sistema superior. El transformador deja de ser mudo y comienza a comunicar activamente su estado.
Los sensores PT100 para transformadores se han convertido en un estándar no sin razón.
Son estables, precisos y predecibles.
Se pueden utilizar tanto para medir la temperatura del aceite como directamente la de los devanados.
Son precisamente ellos los que proporcionan los datos que permiten reaccionar antes de que una temperatura elevada se convierta en un problema operativo real.
Monitorización DGPT2 y sistema RIS o cuándo el transformador empieza a hablar
El transformador se comunica con su entorno todo el tiempo.
Nunca opera en silencio. Siempre está señalando algo.
Cambia la temperatura del aceite, responde con un aumento de presión dentro del depósito, genera gases resultado del envejecimiento del aislamiento o de sobrecargas locales.
Estos fenómenos ocurren independientemente de si alguien los observa.
El problema es que, sin los sensores adecuados, estas señales pasan desapercibidas.
Para el transformador, es su lenguaje natural. Para una persona sin monitorización, es solo ruido de fondo.
Y es precisamente en este espacio entre el fenómeno y la información donde aparecen las averías que luego se califican de "repentinas".
El sistema DGPT2 es un dispositivo clásico de protección y medición utilizado en transformadores de aceite.
Monitorea tres parámetros básicos: gas, presión y temperatura.
La presencia de gas señala procesos que ocurren en el aceite y el aislamiento.
El aumento de presión informa sobre cambios dinámicos dentro del depósito.
La temperatura permite evaluar la carga térmica del transformador.
El DGPT2 actúa localmente y proporciona señales claras de alarma o disparo de protecciones.
El sistema RIS, por su parte, es una solución puramente de monitorización, orientada a la observación de tendencias y al análisis del estado del transformador en el tiempo.
Recopila datos, los archiva y permite su interpretación sin necesidad de apagar el equipo. Gracias a esto, el operador puede ver no solo que se ha superado un parámetro, sino también cómo ha ocurrido. Si la temperatura subió gradual o bruscamente. Si los cambios de presión son puntuales o repetitivos.
Hasta hace poco, tanto el DGPT2 como los sistemas RIS se asociaban principalmente con grandes subestaciones de transmisión. Hoy llegan cada vez más a instalaciones industriales medianas y granjas de energías renovables.
La razón es simple y muy pragmática: la parada de una instalación cuesta más que un sistema de monitorización.
Gracias a estas soluciones, el operador no se entera del problema en el momento de la avería o activación de las protecciones.
Se entera antes, cuando aún tiene tiempo para tomar una decisión.
Puede planificar el mantenimiento, corregir la carga o verificar las condiciones de refrigeración.
El transformador deja de ser una caja negra y se convierte en un equipo que habla, antes de empezar a gritar.
Vibraciones y mecánica, o los signos vitales del transformador
El transformador vibra.
Siempre.
Incluso el nuevo, recién recibido, que aún huele a pintura.
No es un defecto de fábrica ni un indicio de problemas.
El campo magnético, las fuerzas electrodinámicas y el trabajo del núcleo hacen que el equipo viva con su propio ritmo, muy sutil. Esto no aparece en los datos del catálogo, pero se escucha y se siente en el mundo real.
El problema comienza cuando estas vibraciones naturales no se quedan donde deberían.
En lugar de disiparse en la estructura del transformador, viajan más lejos.
A la cimentación, al recinto de la subestación, a las paredes del edificio, y a veces incluso a equipos vecinos. Entonces aparece un leve zumbido, luego un ruido molesto, y tras años, pequeñas grietas, tornillos flojos y elementos que... se han separado solos.
Las juntas antivibratorias para transformadores son uno de esos accesorios que rara vez impresionan en la fase de diseño, pero que acumulan enormes puntos durante la operación.
Actúan como amortiguadores. Aíslan las vibraciones del resto de la estructura, reducen el ruido y evitan que la cimentación participe en cada impulso de trabajo del transformador.
Es una solución simple, algo subestimada y muy efectiva.
En muchos sitios, la falta de separación vibroacústica resulta, con los años, la causa de problemas mecánicos que se resumen en una palabra: desgaste.
Y la verdad suele ser más prosaica.
El transformador, simplemente, recordaba suavemente su existencia todo el tiempo, y nadie le puso juntas para que lo hiciera más silencioso.
Ventilación y refrigeración, o cuando la potencia de catálogo se encuentra con el verano
Cada transformador tiene en su documentación su orgullosa potencia nominal.
Las cifras cuadran, los cálculos también. El problema es que estos valores suelen calcularse en condiciones que tienen un contacto moderado con la realidad. Temperatura ambiente favorable. Ventilación correcta. Sin olas de calor, sin polvo, sin una subestación cerrada bajo el sol pleno.
Y luego llega el verano.
El hormigón se calienta como un sartén. El aire en la subestación está estancado.
El transformador hace exactamente lo que siempre hace: disipa calor.
Solo que de repente no tiene muy bien dónde hacerlo.
Y aquí comienza la verdadera verificación de la potencia de catálogo.
El sobrecalentamiento del transformador rara vez comienza de manera dramática.
Primero, unos pocos grados más en el aceite. Luego, un funcionamiento más frecuente de los ventiladores, si es que hay. A veces aparece la necesidad de limitar la carga durante las horas pico.
Nada aparentemente grave, pero cada uno de estos episodios añade su granito de arena al envejecimiento acelerado del aislamiento.
Los ventiladores AF para refrigeración de transformadores son la respuesta precisamente a este momento en que la teoría se encuentra con el clima. Su tarea es simple y muy concreta: aumentar el intercambio de calor donde la convección natural deja de ser suficiente.
Sin interferir con la construcción del transformador, sin reemplazarlo, sin revolucionar el proyecto.
Por eso, los ventiladores AF se utilizan tanto en nuevas instalaciones, como un elemento planificado desde el inicio, como en modernizaciones de subestaciones existentes.
A menudo aparecen donde el transformador está técnicamente en buen estado, pero sus condiciones de trabajo han cambiado con el tiempo. Mayor carga. Una característica de consumo diferente. Temperaturas ambientales más altas que hace una década.
En la práctica, esta refrigeración adicional resuelve con frecuencia un problema que antes parecía serio.
En lugar de un constante balanceo al límite de la potencia, el transformador vuelve a una operación tranquila.
En lugar de planes para un costoso reemplazo, basta con un apoyo razonable para la disipación del calor.
La refrigeración no aumenta mágicamente la potencia del transformador.
Le permite utilizar de manera segura lo que ya tiene.
Y en la operación, eso a menudo marca la diferencia entre la tranquilidad y estar vigilando constantemente si hoy no hará demasiado calor otra vez.
Los accesorios como un sistema, no como un añadido
El mayor error en el enfoque hacia los accesorios para transformadores es tratarlos como una lista de opciones para marcar al final del proyecto. Uno aquí, otro allá, solo para cumplir.
Mientras tanto, en la operación real, no funcionan por separado.
Colaboran. Forman un sistema de seguridad, control y comodidad de trabajo diario.
Los aisladores se aseguran de que la energía tenga un camino estable.
Los casquillos vigilan la frontera entre el interior y el mundo exterior.
Los sensores y la monitorización proporcionan información antes de que aparezca un problema.
Las juntas antivibratorias y los ventiladores cuidan de la mecánica y la temperatura; es decir, de las cosas que funcionan ininterrumpidamente, incluso cuando nadie las está mirando.
Cada uno de estos elementos responde a una situación muy concreta que, en la práctica, ocurre más a menudo de lo que quisiéramos.
Un transformador equipado con tales accesorios no es más complicado.
Es simplemente más resistente a la realidad. Al verano, a las cargas variables, a las vibraciones, al tiempo. Y el tiempo, como se sabe, es la prueba más exigente para cualquier instalación.
Si has llegado hasta aquí, significa que piensas en los transformadores no como objetos de catálogo, sino como sistemas que deben funcionar durante años.
En Energeks creemos en un enfoque de colaboración. No vemos el transformador como un equipo individual sacado de contexto, sino como un elemento de un sistema más grande que debe funcionar de manera estable durante años. Por eso, al diseñar y seleccionar transformadores, siempre pensamos en las condiciones de operación, la carga futura y las realidades de la explotación.
Si deseas ver qué transformadores y soluciones de sistema se adaptan mejor a tu instalación, te invitamos a conocer la oferta de Energeks.
Y si quieres quedarte más tiempo, intercambiar conocimiento y observar cómo es realmente el mundo de los transformadores desde dentro, únete a nosotros en LinkedIn.
Este blog es una invitación al pensamiento sistémico. Y a futuras conversaciones.
Fuentes:
IEC 60076-1: Power Transformers - General Standard via studylib.net
El invierno rara vez llega con estruendo.
Con más frecuencia, entra en silencio.
Primero, algunas mañanas frías.
Luego, una humedad que no desaparece ni al mediodía.
Y al final, pequeñas señales fáciles de ignorar. El transformador funciona. Los parámetros aún están dentro del límite. Nada aúlla. Nada chispea. Y justo entonces comienza el problema.
La condensación de humedad en el depósito de un transformador no da síntomas espectaculares.
No corta la red un día. No envía una alarma por SMS. Actúa como una corrosión lenta de la confianza. Al acumularse en las paredes del depósito, en el aislamiento de papel y en el aceite, reduce sistemáticamente la rigidez dieléctrica del sistema.
Es un tema que vuelve cada invierno. Y casi siempre cuando ya es demasiado tarde.
Durante años hemos trabajado con transformadores de media tensión en condiciones reales de operación.
Hemos visto transformadores que eléctricamente estaban correctamente dimensionados, cumplían los requisitos de EcoDesign Tier 2, tenían documentación completa y aceite nuevo.
Y aún así, después de dos o tres temporadas invernales, comenzaban a dar problemas.
El denominador común muy a menudo era la humedad.
La condensación del vapor de agua no es un defecto de fabricación. Es un fenómeno físico.
Este texto es para todos los que quieren entender qué ocurre realmente en el depósito de un transformador en invierno y cómo contrarrestarlo, antes de que el asesino silencioso empiece a contar las pérdidas.
Después de la lectura, sabrás de dónde viene el agua en el transformador, por qué el problema se intensifica en invierno, cuáles son las consecuencias reales para el aislamiento y cómo reducir el riesgo a nivel de diseño y de operación.
Tiempo de lectura: 12 minutos
¿De dónde sale el vapor de agua en el depósito del transformador?
El aire siempre contiene agua.
Incluso cuando parece seco.
La humedad relativa no es un parámetro abstracto del pronóstico del tiempo. Es la cantidad real de vapor de agua que puede condensarse cuando la temperatura baja.
El depósito del transformador es un espacio cerrado, pero rara vez es perfectamente hermético en el sentido físico. Incluso las construcciones estancas tienen microfenómenos de difusión.
A esto se suman los momentos de apertura, transporte, montaje, llenado con aceite y trabajos de mantenimiento.
Si el aire con un determinado grado de humedad entra en el interior del depósito y luego hay un descenso en la temperatura de las paredes del mismo, el vapor de agua comienza a condensarse.
El punto de rocío se alcanza con más frecuencia de lo que esperamos.
En invierno, este mecanismo actúa sin piedad.
Durante el día, el transformador trabaja, el aceite se calienta y el aire interior aumenta su capacidad de retener humedad.
Por la noche, todo se enfría.
El vapor de agua busca la superficie más fría.
Con mayor frecuencia, son las partes superiores del depósito y los elementos estructurales.
¿Por qué el invierno es el catalizador del problema?
El invierno es una temporada de grandes amplitudes térmicas. Una diferencia de varios grados entre el día y la noche no es nada extraordinario. Para el transformador, esto significa una respiración cíclica del volumen de aceite y aire.
El concepto clave aquí es el punto de rocío. Es la temperatura a la cual el aire con un determinado nivel de humedad relativa deja de poder mantener el vapor de agua en estado gaseoso.
Por ejemplo, aire con una humedad relativa del 60% a una temperatura de 20 °C alcanza su punto de rocío ya alrededor de los 12 grados.
Esto significa que cualquier superficie más fría que ese umbral se convierte en un lugar de condensación.
Las paredes del depósito del transformador en invierno a menudo tienen una temperatura significativamente más baja que el aire interior. Especialmente las partes superiores del depósito, las tapas y los elementos estructurales que sobresalen por encima del nivel del aceite. Ahí es donde el vapor de agua se condensa primero.
En los transformadores respiradores, cada enfriamiento significa aspirar aire del exterior. Si el desecador de aire está gastado, mal elegido o simplemente olvidado, la humedad llega al interior. Con temperaturas cercanas a cero, la capacidad del aire para almacenar vapor de agua disminuye bruscamente, por lo que la condensación ocurre casi de inmediato.
En los transformadores herméticos, el fenómeno es más sutil, pero sigue existiendo. El aceite cambia de volumen con la temperatura.
Con una caída de temperatura de 20 °C, el volumen del aceite puede disminuir aproximadamente un 1%.
En un depósito con una capacidad de varios miles de litros, esto significa cambios reales de presión y trabajo de las juntas.
La humedad no entra por la puerta, sino que entra por la ventana de la física. La difusión del vapor de agua a través de los materiales de sellado es lenta, pero no nula. El invierno le da tiempo y condiciones favorables.
Además, en invierno el transformador suele trabajar con mayor carga. Bombas de calor, calefacción eléctrica, infraestructura de carga de vehículos. Más calor durante el día, más frío durante la noche.
Condiciones ideales para la condensación.
¿Qué sucede con el agua después de condensarse?
El agua dentro del depósito de un transformador no se comporta como un charco en el hormigón. Su destino depende de muchos factores.
Parte del agua condensada se desliza por las paredes del depósito y llega al aceite.
El aceite de transformador tiene una capacidad limitada para disolver agua.
A una temperatura de aproximadamente 20 °C, está en el orden de decenas de ppm*
*ppm = partes por millón - corresponde a 1 miligramo por litro de sustancia (mg/l) o 1 miligramo por kilogramo (mg/kg) de agua.).
El exceso de agua migra hacia el aislamiento de papel. Y el papel aislante eléctrico actúa como una esponja. Una vez absorbida, la humedad es muy difícil de eliminar.
Cada punto porcentual de contenido de agua en el papel reduce drásticamente su rigidez dieléctrica y acelera su envejecimiento. No es un proceso lineal. Es una curva que de repente empieza a dispararse.
Aceite y humedad. Un dúo tóxico
El aceite de transformador cumple dos funciones clave: aísla y enfría. La humedad ataca ambas a la vez.
La solubilidad del agua en el aceite de transformador depende fuertemente de la temperatura.
A 20 °C, un aceite mineral típico es capaz de disolver entre 30 y 50 ppm*.
A 60 °C, este valor puede triplicarse.
Esto significa que durante el día el aceite absorbe humedad, y por la noche, cuando la temperatura baja, el exceso de agua comienza a precipitarse.
Ya un pequeño aumento en el contenido de agua en el aceite provoca una caída en el voltaje de ruptura.
Con un nivel de 20 ppm, el voltaje de ruptura puede ser superior a 60 kV.
Con 40 ppm, a menudo cae por debajo de 40 kV.
Es una diferencia que, en condiciones de cortocircuito, determina la supervivencia o el fallo del aislamiento.
En invierno, el efecto de aparente mejora es traicionero.
Al tomar una muestra de aceite a baja temperatura, se puede obtener un resultado que indique un menor contenido de agua disuelta. Parte de la humedad se encuentra entonces ya en el papel o en forma de microgotas que los análisis estándar no siempre detectan.
A esto se suma el envejecimiento acelerado del aceite.
En presencia de agua y temperatura elevada, aumenta la velocidad de las reacciones químicas.
Se forman ácidos. Aumenta el índice de acidez.
El aceite pierde sus propiedades más rápido de lo que predice la norma IEEE.
Análisis de aceite en invierno - 3 métodos clave
En invierno, el análisis de aceite requiere una interpretación especialmente cuidadosa.
Se vuelven cruciales tres herramientas.
La primera es la determinación del contenido de agua por el método Karl Fischer.
El resultado debe referirse siempre a la temperatura del aceite en el momento de tomar la muestra y al historial de funcionamiento del transformador. Un resultado bajo en ppm en una muestra fría no significa que no haya humedad. Puede significar que ya ha abandonado el aceite.
La segunda herramienta es el análisis de gases disueltos (DGA).
La presencia de hidrógeno y monóxido de carbono en concentraciones elevadas, sin los gases clásicos de cortocircuito, suele ser la primera señal de degradación del papel aislante causada por la humedad.
El tercer elemento es la observación de tendencias, no de puntos aislados.
En invierno, es especialmente importante comparar los resultados de diferentes estaciones del año.
Los picos en el contenido de agua entre verano e invierno dicen más que el valor absoluto.
El análisis del aceite del transformador permite detectar los efectos de la condensación del vapor de agua antes de que provoque degradación. Este tipo de análisis permite detectar amenazas para el aislamiento antes de que ocurra una falla en invierno. Foto CC: Freepik/13628
Un transformador no se avería el día del análisis. Cuenta una historia que hay que saber leer.
Aislamiento de papel. El eslabón más débil
A primera vista, el aislamiento de papel parece un elemento secundario.
No se ve desde fuera, no tiene parámetros fáciles de vender en una tabla, no impresiona como la potencia o la eficiencia. Y sin embargo, es él quien muy a menudo marca el final real de la vida útil del transformador.
El papel aislante eléctrico envejece por definición.
El proceso de despolimerización de la celulosa ocurre siempre, incluso en condiciones ideales.
El problema comienza cuando entra en juego la humedad. Incluso un pequeño aumento en el contenido de agua en el papel actúa como un catalizador del envejecimiento. Se acepta que cada duplicación de la humedad del papel acelera significativamente la degradación de las cadenas de celulosa.
¿Qué significa esto en la práctica de la ingeniería?
Una disminución de la resistencia mecánica de los devanados. El papel deja de cumplir la función de un espaciador estable, y los devanados pierden resistencia a las fuerzas electrodinámicas que aparecen durante los cortocircuitos.
El transformador puede funcionar correctamente durante años, hasta el primer gran desafío en la red. Entonces, el aislamiento débil no se rompe de manera espectacular. Simplemente no resiste.
La humedad no es una falla. Es un proceso.
Un asesino silencioso que no destruye de inmediato, sino que sistemáticamente le quita al transformador su margen de seguridad. Y precisamente por eso, el aislamiento de papel suele ser el eslabón más débil de todo el sistema.
No porque sea malo, sino porque es despiadado con las negligencias.
Transformador hermético o con conservador? Diferencias en el riesgo de humedad
En invierno, un transformador revela rápidamente de qué escuela de diseño proviene.
El hermético, por definición, limita el contacto con el aire exterior.
El aceite, el espacio gaseoso y el depósito forman un sistema cerrado. Para la humedad, esta es una situación difícil. No hay puertas giratorias, no hay invitaciones diarias para que entre el vapor de agua. Es una ventaja enorme durante la temporada de calefacción.
Pero "hermético" no es una cápsula mágica al vacío.
Sigue siendo acero, juntas y personas en el montaje. Una conexión mal apretada, una junta instalada en un día húmedo, y la humedad tiene un abono por años. Sin desecador, sin válvula, sin vía de evacuación. Silencio, tranquilidad y consecuencias muy prolongadas.
Las construcciones con conservador de aceite funcionan de manera diferente.
Aquí, el volumen de aceite se compensa mediante el contacto con el aire atmosférico.
Es una solución conocida, probada y aún común. La cuestión es que en invierno requiere carácter.
El desecador de aire no es una decoración. Es un guardia de seguridad en la puerta. Si duerme, la humedad entra sin preguntar. Y en invierno, el desecador se fatiga más rápido que en verano. El gel pierde eficacia, los colores pueden mentir, y cada enfriamiento nocturno es otra porción de humedad absorbida hacia dentro.
En resumen, se ve así. En el hermético, responde el diseño y el montaje. En el transformador con conservador, responde la operación. La física es imparcial, pero muy minuciosa.
Por eso, la elección no debería comenzar con la pregunta de cuál es mejor, sino con quién lo cuidará en invierno.
Ya hemos tratado este tema más a fondo aquí:
Transformador con conservador o hermético: ¿Cuándo tiene sentido cada uno?
Porque el vapor de agua no tiene una tecnología favorita.
Simplemente verifica dónde puede entrar sin tocar.
Errores típicos de montaje
La humedad rara vez es culpa del propio equipo.
Con más frecuencia es el efecto de pequeños descuidos:
✖ Abrir el depósito en condiciones húmedas sin protección.
✖ Dejar el transformador sin aceite durante un período prolongado.
✖ Transporte y almacenamiento en un patio abierto sin cubiertas.
✖ Falta de precalentamiento antes del arranque en invierno.
Cada uno de estos elementos por separado parece inofensivo. Juntos, crean el entorno perfecto para la condensación.
Síntomas fáciles de ignorar
Las primeras señales de presencia de humedad son sutiles:
✖ Cambios menores en los parámetros del aceite.
✖ Un ligero aumento de la tangente delta.
✖ Una mínima reducción de la tensión de ruptura.
A menudo llegan al informe de pruebas periódicas y permanecen allí durante años. Sin reacción (✖!).
Porque el transformador, después de todo, funciona. El problema es que la física no lee informes.
Cómo reducir el riesgo de condensación
No se puede eliminar completamente la humedad.
Pero se puede gestionar.
En el diseño, vale la pena apostar por construcciones herméticas.
Cuidar de las reservas adecuadas de volumen de aceite y soluciones que limiten las fluctuaciones de temperatura.
Operacionalmente, la clave es la disciplina.
Controles, análisis de aceite, respuesta a desviaciones.
En invierno, adquiere especial importancia la forma de arranque.
Carga gradual.
Evitar ciclos bruscos de calentamiento y enfriamiento.
El enfoque moderno para los transformadores de Media Tensión
Los transformadores modernos se diseñan pensando en estos escenarios.
El invierno siempre llegará.
La condensación del vapor de agua no hace ruido.
No se enciende en rojo.
Pero deja huella en cada temporada.
El diseño consciente, el montaje correcto y una operación atenta permiten borrar esa huella antes de que se convierta en una costosa avería.
Por eso, cada vez más, la elección del transformador deja de ser solo una decisión sobre potencia y tensión.
Se convierte en una decisión sobre la resistencia a las condiciones reales de trabajo.
Si estás considerando la compra o sustitución de un transformador, nuestra oferta actual de transformadores de aceite ha sido diseñada precisamente pensando en escenarios donde la humedad, la variabilidad de temperaturas y la estacionalidad de la carga son la norma, no la excepción.
Se complementa con transformadores secos, para donde las condiciones ambientales o el tipo de instalación requieren un enfoque diferente.
Te invitamos también a la comunidad de Energeks en LinkedIn, donde compartimos regularmente conocimiento del sector electroenergético.
Fuentes:
IEEE Power and Energy Society. Moisture effects in oil filled transformers.
CIGRE Technical Brochures on transformer insulation ageing.
IEC publications on insulating liquids and moisture management.
Cover Photo: Freepik/2148635097
Hay un momento así.
El transformador ya está sobre su base, se ha llenado de aceite, todo parece sólido y alguien bromea a medias: "Bueno, ya tenemos esto resuelto".
El equipo está en su sitio, hay tensión, la red funciona. A primera vista, tema cerrado.
Pero el transformador de aceite no conoce el concepto de "resuelto".
Él apenas está comenzando su trabajo.
Y recuerda muy bien cómo se instaló, en qué condiciones trabaja, cómo fue tratado durante sus primeros meses de operación y si alguien siquiera revisó su documentación después de la recepción.
Al escribir sobre los requisitos de instalación y mantenimiento de los transformadores de aceite, no volvemos a la teoría por la teoría.
Volvemos a las experiencias de proyectos de inversión, que casi siempre tienen su inicio mucho antes de lo que parece. A menudo, en decisiones que en el momento de la instalación parecían menores, obvias o "que se han hecho así durante años".
Este artículo es para diseñadores, contratistas, inversores y personas responsables del mantenimiento, que quieren tener temporadas de calefacción más tranquilas y menos llamadas telefónicas que empiecen con las palabras "algo le pasa al transformador".
Para empezar, hablaremos de por qué la instalación de un transformador es más que colocarlo correctamente sobre una base.
Luego, analizaremos la operación diaria y lo que el transformador "dice" con su comportamiento antes de que ocurra una falla.
Al final, volveremos al mantenimiento, entendido no como una lista de pruebas, sino como una forma de pensar sobre un equipo que debe funcionar de manera estable durante décadas.
Tiempo de lectura: ~10 min
Instalación del transformador de aceite, o el momento en que construyes tu futuro o problemas a plazos
La instalación de un transformador de aceite no es una simple "operación logística".
No es solo descargarlo, colocarlo y firmar un acta. Es el momento en que este equipo recibe su carácter. Como una persona al inicio de su carrera. O le ayudas, o luego habrá que llevarlo constantemente a reparaciones. Solo que será un esfuerzo costoso y que consume mucho tiempo.
El transformador lo devuelve todo en forma de fallos.
Una base hechapora es el clásico.
En teoría, hay hormigón, en teoría, hay refuerzo, en teoría, hubo un proyecto.
El nivel se aplicó una vez, porque tenían prisa. "Está casi nivelado".
Y aquí se enciende la primera luz roja. El transformador de aceite es paciente, pero no es ingenuo. Recuerda cada milímetro de desnivel, cada apaño y cada sacramental "vale, se arreglará más tarde". Luego, ese "más tarde" usualmente no llega.
Al principio, todo parece en orden. El aceite está lleno, el tanque está colocado, la refrigeración funciona.
Pero con un mínimo desnivel, el aceite en el interior comienza a funcionar de manera diferente a lo previsto por el fabricante. La refrigeración deja de ser uniforme, los devanados reciben condiciones que nadie anticipó, y el transformador comienza a envejecer más rápido de lo necesario. Esto no se ve de inmediato. Sale a la luz con el tiempo. Siempre con el tiempo.
La ventilación es otro tema que a menudo pierde frente a la realidad.
Al transformador de aceite no le gusta estar en un rincón sofocante, aunque parezca un trozo de hierro macizo. Una envolvente de subestación prefabricada demasiado estrecha, falta de un flujo de aire adecuado, espacios mal calculados. Un clásico. El primer año, hay silencio. El segundo también.
Y luego comienzan las preguntas sobre por qué las temperaturas no se ajustan a la teoría.
Si alguien quiere ver cuánto pueden cambiar las reglas del juego las condiciones de operación, vale la pena volver al tema de las subestaciones transformadoras que trabajan en condiciones industriales severas: El entorno, la instalación y el proyecto son un solo organismo, no tres temas separados:
Cómo no quemar un millón? Principios de construcción de una subestación transformadora para la industria pesada
La conexión a tierra es una historia aparte.
"Está conectado, la resistencia salió bien, hay un protocolo".
Todo el mundo lo ha oído.
Pero la conexión a tierra no existe para el papel. Existe para proteger el transformador, la instalación y a las personas. Si está mal hecha, se vengará ante las primeras perturbaciones, sobretensiones o descargas atmosféricas. Y, nuevamente, no siempre de inmediato. Mayormente cuando nadie tiene tiempo para ello.
La instalación no es un costo. Es una inversión. Una inversión en si dentro de cinco años dormirás tranquilo o estarás revisando nerviosamente la documentación preguntándote quién fue el que "recibió la base" en aquel entonces.
Operación de un transformador de aceite, o cómo él habla todo el tiempo, solo hay que dejar de fingir que no se le oye
Un transformador de aceite en operación no es una "caja gris".
No es un equipo que simplemente funciona o no funciona. Él habla todo el tiempo.
Solo que no por correo electrónico ni con alarmas, hasta que realmente lo necesita. Habla a través del sonido, la temperatura, el olor y el comportamiento. El problema es que mucha gente lo considera ruido de fondo.
Al principio, todo es como en los libros.
Funciona, los voltajes concuerdan, la carga está dentro de los límites. Y entonces aparece la frase más peligrosa en la energía eléctrica: "Funciona, no lo toques". Al oír esto, el transformador de aceite empieza a planear su venganza, solo que distribuida en el tiempo.
La primera señal suele ser el sonido.
Un leve zumbido es normal, todo el mundo lo sabe. Pero un cambio en la naturaleza del sonido ya no es normal. Un sonido más profundo, una resonancia metálica, irregularidad. Eso no es "el encanto de una red antigua".
Es información. Información ignorada.
Luego entran las temperaturas. Alguien echa un vistazo a las indicaciones y lo pasa por alto.
"Verano, hace calor, la carga es mayor". Claro, sucede.
Pero si el transformador funciona regularmente más caliente que antes, eso no es un capricho del clima. Es una señal de que algo ha cambiado en sus condiciones de operación. Refrigeración, aceite, ventilación, entorno. Algo no va bien.
El olor del aceite cerca del transformador es un tema que mucha gente nota solo cuando ya es realmente intenso.
Y es una pena. El aceite transformador puede decir mucho antes. Cambio en el olor, color, claridad. Esos son detalles solo para quien no quiere verlos. Para el transformador, es un lenguaje de comunicación pleno.
Las fugas de aceite son una de esas señales que todos ven, pero muchos fingen que "no es para tanto". Una gota aquí, un poco de humedad en la junta, una marca en la bandeja de aceite.
En este punto, el transformador de aceite no grita. Solo levanta la mano y dice tranquilamente que algo está dejando de ser estanco. Ignorar esos detalles es el camino directo a un envejecimiento acelerado del aislamiento, problemas de refrigeración y costos que siempre aparecen en el momento menos oportuno.
Por eso, si alguien quiere entender por qué las fugas de aceite no son una cuestión estética, sino una señal de advertencia real, vale la pena consultar el análisis específico dedicado a este tema:
Fugas de aceite en transformadores – No ignores estas señales
Allí se puede ver claramente que el aceite no se escapa sin motivo, y que cada fuga es una indicación del estado del transformador, no solo del estado de la junta.
El funcionamiento también implica cargas.
El transformador de aceite soporta sobrecargas, porque ha sido diseñado para ello.
Pero solo las soporta durante un breve periodo de tiempo. Funcionar permanentemente al límite de la potencia no es prueba de que «lo hayamos conseguido con holgura». Es acortar la vida útil del dispositivo de forma muy consistente y muy predecible.
Un transformador de aceite no da sorpresas. Es predecible hasta el dolor.
Solo hay que estar dispuesto a escuchar, y no dar por sentado que, si la luz está en verde, el problema no existe.
Mantenimiento del transformador de aceite, o por qué volver al inicio salva el futuro
El mantenimiento tiene muy mala fama.
Se asocia con papeleo, costes y una obligación que siempre se puede posponer. Mejor para el próximo trimestre. O para el año que viene.
Mientras tanto, para un transformador de aceite, el mantenimiento es la forma más pura de garantizar su longevidad. Sin él, incluso el equipo mejor diseñado comienza a mostrar fatiga más rápidamente.
Y aquí vale la pena volver por un momento a los fundamentos.
Al momento en que el transformador fue instalado y puesto en marcha. Porque muy a menudo, lo que hoy llamamos un problema operativo no es una avería nueva ni una "maldad" del equipo. Es consecuencia de cómo se ejecutó la instalación desde el principio.
El transformador de aceite no cambia las reglas del juego a mitad del partido. Simplemente ejecuta lo que recibió como entrada.
Si algo se hizo con atajos durante la instalación, si algo se hizo "a ojo", si la recepción fue rápida porque el plazo apremiaba, el mantenimiento, tarde o temprano, lo mostrará. Cambios de temperatura, sonidos atípicos, envejecimiento más rápido del aceite, problemas de refrigeración. No son fenómenos nuevos.
Son consecuencias de decisiones anteriores, solo que extendidas en el tiempo.
Los análisis del aceite son aquí el mejor ejemplo.
No son un capricho de los fabricantes ni un invento de las normas. Son la forma más simple y económica de mirar dentro del transformador sin desmontarlo. Los parámetros físico-químicos, el contenido de gases disueltos, la humedad del aceite dicen más que muchas inspecciones visuales.
Y, aun así, en la práctica, los análisis se realizan de manera irregular o solo "para la recepción", como si el aceite dejara de trabajar después de firmar el acta.
Las juntas, el equipamiento auxiliar, las conexiones eléctricas y la toma de tierra también envejecen.
El transformador no está en un laboratorio estéril. Trabaja en condiciones de temperatura variable, humedad, vibraciones y contaminación. Cada temporada aporta su pequeño granito de arena. La falta de controles regulares significa que los problemas menores tienen tiempo para crecer. Y luego todos se sorprenden de que algo que parecía cosmético, de repente se convierte en una emergencia.
Por eso, volver a la etapa de instalación cuando comienzan las preguntas operativas y de mantenimiento es una de las mejores cosas que se pueden hacer.
Verificar si la base realmente cumplía los supuestos, si la ventilación funciona como debía, si la puesta a tierra se realizó según el arte, y no solo según el protocolo. Esto a menudo explica más que horas de análisis de parámetros actuales.
Las etapas concretas que tienen un impacto real en cómo se comporta el transformador después en el trabajo diario, y por qué algunas unidades funcionan en silencio durante años y otras comienzan a dar problemas mucho antes, las describimos aquí:
Instalación de un transformador de potencia – Lista de comprobación integral
Lo más importante es el enfoque
El mantenimiento no es una lista para tachar ni una obligación impuesta por las normas.
Es una forma de pensar en el transformador como un equipo que debe funcionar de manera estable durante veinte, treinta años. Cada análisis, cada nota y cada revisión acortan la lista de sorpresas.
El transformador de aceite no da sorpresas.
Es previsible hasta el extremo. Si algo comienza a ocurrir, rara vez es casualidad. Suele ser una respuesta a las condiciones que recibió. Solo que la respuesta llega con retraso, cuando todos ya están convencidos de que el tema se había cerrado hace tiempo.
Si quieres tener una operación tranquila, debes mirar honestamente el principio y revisar regularmente en el camino.
El transformador de aceite no requiere halagos ni regalos. Requiere atención.
Y esa atención se devuelve con creces, casi siempre cuando otros están apagando incendios.
No te detengas al inicio
Un transformador de aceite no es un tema para "tachar de la lista". Es un elemento de infraestructura que o bien funciona en silencio durante años, o bien te recuerda regularmente su existencia en los momentos menos oportunos.
La instalación del transformador, su operación y su mantenimiento no son tres mundos separados.
Son una sola historia, escrita desde el día en que el transformador se colocó sobre su base. Cada decisión al principio trabaja luego en segundo plano. A tu favor o en tu contra. El transformador de aceite no monta dramas. Simplemente suma los hechos.
Por eso, si estás planeando una inversión, una modernización o simplemente quieres tener tranquilidad en la operación, vale la pena mirar más allá del momento de la compra.
En Energeks, llevamos años trabajando con transformadores de aceite en condiciones reales de red, industriales y de infraestructura. Ofrecemos tanto unidades de aceite como secas - con aislamiento en resina - seleccionadas para condiciones de trabajo específicas.
Todo en clase EcoDesign Tier 2, con documentación completa y certificados:
Puedes encontrar nuestra oferta actual de transformadores aquí.
Gracias por dedicar tiempo a este texto.
Si al menos una idea se quedó contigo, significa que valió la pena. Y si quieres estar al día, te invito a LinkedIn de Energeks.
No te detengas al inicio
Un transformador de aceite no es un tema para "tachar de la lista". Es un elemento de infraestructura que o bien funciona en silencio durante años, o bien te recuerda regularmente su existencia en los momentos menos oportunos.
La instalación del transformador, su operación y su mantenimiento no son tres mundos separados.
Son una sola historia, escrita desde el día en que el transformador se colocó sobre su base. Cada decisión al principio trabaja luego en segundo plano. A tu favor o en tu contra. El transformador de aceite no monta dramas. Simplemente suma los hechos.
Por eso, si estás planeando una inversión, una modernización o simplemente quieres tener tranquilidad en la operación, vale la pena mirar más allá del momento de la compra.
En Energeks, llevamos años trabajando con transformadores de aceite en condiciones reales de red, industriales y de infraestructura. Ofrecemos tanto unidades de aceite como secas - con aislamiento en resina - seleccionadas para condiciones de trabajo específicas.
Todo en clase EcoDesign Tier 2, con documentación completa y certificados:
Puedes encontrar nuestra oferta actual de transformadores aquí.
Gracias por dedicar tiempo a este texto.
Si al menos una idea se quedó contigo, significa que valió la pena. Y si quieres estar al día, te invito a LinkedIn de Energeks.
En invierno todo sale a la luz
Durante la mayor parte del año, la instalación funciona correctamente.
El transformador de aceite tiene un margen de potencia. La tensión se mantiene dentro de los límites. No hay quejas, no hay alarmas, no hay llamadas de los usuarios.
Y luego llega la primera ola de frío y, de repente, empieza a ocurrir algo que nadie había planeado.
Luces parpadeantes. Avisos de tensión demasiado baja.
Bombas de calor que se apagan justo cuando más se necesitan.
Y, al fondo, un transformador que, según la documentación, "debería poder soportarlo", pero que en realidad funciona al límite de su estabilidad.
Esta no es una historia sobre una tecnología defectuosa.
Tampoco es una historia sobre errores de los usuarios.
Es una historia sobre el choque entre una nueva forma de consumir energía y una infraestructura que fue diseñada en un contexto completamente distinto.
Las bombas de calor han cambiado el perfil de carga de la red.
Lo han hecho de forma rápida, masiva y, a menudo, sin un cambio paralelo en la forma de pensar sobre los transformadores de media tensión. El consumo anual de energía todavía cuadra. La potencia nominal parece razonable.
Y, sin embargo, en invierno aparecen caídas de tensión, alarmas y preguntas difíciles de responder con una sola frase.
¿Por qué los problemas empiezan precisamente cuando la temperatura desciende bajo cero?
¿Por qué un transformador de aceite que en verano funciona con tranquilidad, en invierno reacciona de manera completamente distinta?
¿Y por qué el enfoque clásico para seleccionar la potencia deja de ser suficiente en un mundo con bombas de calor masificadas?
Este artículo se ha escrito para ordenar estos fenómenos.
Sin asustar con fallos. Sin simplificar la física. Sin echar la culpa a una sola parte.
Mostraremos cómo es realmente la carga generada por las bombas de calor durante la temporada de calefacción, cómo reacciona ante ella un transformador de aceite, dónde aparecen las caídas de tensión y por qué no son casuales.
Y qué se puede hacer antes de que la única respuesta sea una costosa modernización.
Si eres responsable de una red, un proyecto, una instalación o decisiones de inversión, este texto te ayudará a ver el problema desde una perspectiva más amplia.
Una que tenga en cuenta tanto la técnica como las condiciones reales de explotación.
Tiempo de lectura: aproximadamente 13 minutos.
Cómo las bombas de calor realmente cargan la red en invierno
En verano, una bomba de calor es casi invisible para la red.
Funciona de manera esporádica, principalmente para las necesidades de agua caliente sanitaria. Su potencia instantánea es moderada, y su perfil de carga se difumina entre otros consumidores. El transformador de aceite la ve como un elemento más del panorama.
En invierno, la situación cambia radicalmente.
La bomba de calor deja de ser un complemento. Se convierte en la fuente principal de energía térmica y, por tanto, en un equipo que funciona durante largos periodos, de manera intensa y, a menudo, sincronizado con cientos de instalaciones similares en la misma red.
Aquí hay una palabra clave: potencia instantánea.
En la documentación de proyecto, suele analizarse el consumo anual. Los kilovatios-hora cuadran, los coeficientes SCOP parecen buenos y el balance energético resulta razonable. El problema es que el transformador no ve kilovatios-hora. Ve amperios, aquí y ahora.
Y en invierno, el "aquí y ahora" es distinto que en verano.
Cuando la temperatura cae por debajo de cero, aumenta la demanda de calor. El compresor de la bomba de calor funciona durante más tiempo y con mayor frecuencia. Disminuye la eficiencia instantánea, por lo que se necesita más energía eléctrica para producir la misma cantidad de energía térmica. A esto se suman los ciclos de descongelación del evaporador, que generan picos de consumo de potencia breves pero repetitivos.
A escala de una sola casa, esto sigue pareciendo inofensivo.
A escala de un vecindario, una instalación o un área alimentada por un solo transformador de media/baja tensión, comienza un efecto de acumulación.
Todo el mundo calienta al mismo tiempo.
Los días más fríos suponen un pico de carga exactamente en las mismas horas de la mañana y la tarde. La red no tiene tiempo para "respirar", y el transformador entra en un funcionamiento prolongado cerca del límite de sus capacidades térmicas y de tensión.
Aquí aparece la primera paradoja, que a menudo sorprende a inversores y diseñadores.
Un transformador de aceite puede no estar sobrecargado en potencia y, aun así, causar problemas.
¿Por qué?
Porque el problema no siempre es superar la potencia nominal. A menudo, es la caída de tensión resultante de la naturaleza de la carga.
Las bombas de calor, especialmente las alimentadas por inversor, no son consumos lineales. Su absorción de corriente cambia de manera dinámica. A bajas temperaturas, aumenta la corriente en el lado de baja tensión, y cada amperio adicional significa una mayor caída de tensión en la impedancia del transformador y de la línea de alimentación.
En verano, el mismo transformador funciona con una tensión secundaria más alta, una corriente menor y un gran margen de regulación. En invierno, ese margen desaparece.
Si a esto le sumamos redes diseñadas hace diez o varias décadas, con el supuesto de que los principales consumos serían iluminación, electrodomésticos y calefacción eléctrica esporádica, la imagen empieza a aclararse.
No es una falla.
Es un cambio en las condiciones límite para el que la infraestructura simplemente no fue diseñada.
En la siguiente parte, analizaremos cómo reacciona un transformador de aceite ante esta carga desde el punto de vista de la física. Sin mitos sobre "sobrecalentamiento en invierno" y sin explicaciones mágicas. Solo lo que realmente ocurre en el núcleo, los devanados y el aceite cuando la red empieza a "respirar" con el frío.
Qué ocurre realmente dentro de un transformador de aceite durante las heladas
Por fuera, el transformador se ve igual en julio que en enero.
La misma carcasa. El mismo aceite. Los mismos parámetros en la placa de características.
La diferencia comienza en el interior.
Un transformador de aceite no reacciona al invierno de manera intuitiva. La baja temperatura ambiente no es en sí misma un problema para él. Al contrario. En esas condiciones, la refrigeración funciona de manera más eficiente. El aceite disipa el calor más fácilmente hacia el entorno, y el margen térmico parece mayor que en verano.
Y es precisamente aquí donde nace una falsa sensación de seguridad.
Porque en invierno el problema no es la temperatura del transformador. El problema es la tensión y la corriente.
Cuando aumenta la carga en el lado de baja tensión, aumenta la corriente en los devanados. Con ella, aumentan las pérdidas en el cobre, proporcionales al cuadrado de la corriente. Este fenómeno es bien conocido y se tiene en cuenta en el diseño.
Pero, al mismo tiempo, aumenta la caída de tensión en la impedancia del transformador.
Cada transformador tiene su impedancia de cortocircuito. No es un defecto ni una característica casual. Es un parámetro de diseño que determina cómo se comportará el transformador ante la carga y un cortocircuito.
Cuanto mayor es la corriente, mayor es la caída de tensión.
En verano, esta caída es poco perceptible. En invierno, bajo una carga prolongada cercana al pico, empieza a notarse por los receptores.
Las bombas de calor son especialmente sensibles a esto.
Los inversores que controlan los compresores tienen sus umbrales de tensión inferiores. Cuando la tensión cae demasiado, la electrónica reacciona de inmediato. Primero limita la potencia. Luego entra en alarma. Finalmente, apaga el equipo.
Desde el punto de vista del usuario, parece una falla aleatoria.
Desde el punto de vista del transformador, es una consecuencia lógica de funcionar en condiciones para las que la red no fue diseñada.
Se produce un efecto dominó.
Cuando algunas bombas de calor se apagan por baja tensión, la carga disminuye momentáneamente. La tensión rebota hacia arriba. Los equipos intentan volver a encenderse. La corriente de arranque aparece simultáneamente en muchos puntos de la red.
El transformador recibe una serie de impulsos de carga que desestabilizan aún más la tensión.
No se trata de una sobrecarga en el sentido clásico.
Es una inestabilidad operativa derivada de la naturaleza de los receptores y su sincronización.
Aquí surge a menudo la pregunta sobre los cambiadores de tomas (taps) del transformador.
Si la tensión baja, ¿quizás basta con subirla?
A veces ayuda. A veces solo desplaza el problema a otro lugar.
Subir la tensión en el lado secundario aumenta el margen para las bombas de calor, pero también eleva la tensión en horas de menor carga. Esto puede provocar que se superen los valores permitidos en otros receptores. Especialmente donde la red es corta y rígida.
El transformador no funciona en el vacío. Es parte de un sistema.
Si el sistema ha cambiado, el transformador empieza a mostrar sus puntos débiles.
En la siguiente parte, analizaremos por qué los métodos clásicos de selección de potencia para transformadores dejan de ser suficientes en un mundo con bombas de calor masivas y qué señales de advertencia aparecen mucho antes de la primera alarma invernal.
Por qué la selección clásica de potencia ya no funciona
Durante años, todo era lógico y previsible.
La selección del transformador se basaba en la potencia instalada, los coeficientes de simultaneidad y el consumo anual de energía. A eso se le añadía un pequeño margen de seguridad, a veces del 10%, a veces del 20%. En la mayoría de los casos, eso era suficiente.
Porque los receptores eran pasivos y estaban distribuidos en el tiempo.
Iluminación, motores, electrodomésticos. Cada uno tenía su propio ritmo de trabajo. Incluso si varios dispositivos se encendían al mismo tiempo, la escala del fenómeno era limitada.
Las bombas de calor cambiaron este orden.
No porque sean defectuosas. No porque consuman "demasiada corriente". Lo cambiaron porque introducen una fuerte correlación temporal de la carga.
Cuando hace frío, todas quieren funcionar. Al mismo tiempo. Durante muchas horas seguidas.
Los clásicos coeficientes de simultaneidad empiezan a "mentir". En el papel, todo cuadra. En la realidad, la red soporta una carga casi completa durante mucho tiempo, y no solo picos de arranque breves.
A esto se suma otro elemento, a menudo pasado por alto en los análisis.
El transformador se selecciona para la potencia activa. Los problemas invernales muy a menudo comienzan por la potencia reactiva y la naturaleza de la corriente.
Los inversores de las bombas de calor mejoran el cos φ, pero no eliminan completamente las distorsiones de la corriente. Los armónicos, especialmente los de bajo orden, aumentan la corriente eficaz sin un aumento proporcional de la potencia activa. El transformador ve una mayor carga de corriente, aunque el contador de energía no lo muestre directamente.
Esta es otra razón por la cual "los kW cuadran", pero la tensión cae.
En la práctica, esto significa que un transformador seleccionado de manera perfecta según la metodología antigua puede, en invierno, trabajar en condiciones que nadie había considerado. No como una excepción breve, sino como una nueva norma.
Las primeras señales de advertencia aparecen pronto.
No son fallas ni disparos de protecciones.
Son síntomas menores, fáciles de ignorar.
Tensión en el límite inferior de la norma por las mañanas. Aumento del número de alarmas de tensión en los inversores. Quejas de usuarios de que "a veces algo parpadea". Registros de sistemas de monitorización que muestran largos períodos de alta carga sin picos claros.
Este es el momento en que la red aún funciona. Pero ya no tiene margen.
Muchas decisiones de inversión se toman solo cuando aparece el primer problema grave. En invierno, bajo la presión del tiempo, el descontento de los usuarios y las condiciones climáticas. Es el peor momento posible para un análisis tranquilo.
Por eso, en la siguiente parte pasaremos a lo que se puede hacer antes.
Qué herramientas de diagnóstico dan realmente respuestas, cómo distinguir un problema de potencia de un problema de tensión y cuándo un transformador es realmente demasiado pequeño, y cuándo simplemente está mal integrado en una red que ha cambiado.
Qué se puede comprobar antes de que comience un problema real
En invierno, la red no perdona las ilusiones.
Si aparecen los primeros síntomas de inestabilidad, significa que la física ya ha enviado una señal de advertencia. Solo que aún no grita.
El error más común es intentar responder con un solo parámetro. La potencia del transformador. La sección del cable. El ajuste de la protección. Mientras tanto, los problemas invernales rara vez tienen una sola causa.
Comienza con mediciones. Pero no de unas pocas horas en un día cualquiera.
Se necesita una imagen estacional.
Perfil de carga del período estival e invernal. Como mínimo, varios semanas de datos. Preferiblemente con una resolución de quince minutos o menor. Solo entonces se ve si la carga tiene carácter impulsivo o continuo. Si la tensión cae lentamente o se desploma bruscamente a determinadas horas.
El transformador rara vez miente. Simplemente muestra lo que la red le hace.
El siguiente paso es analizar la tensión en varios puntos de la red de baja tensión, no solo en los terminales del transformador. La caída de tensión en el transformador puede parecer aceptable, mientras que al final de la línea de alimentación supera los límites permitidos.
Esto es especialmente importante donde se han añadido bombas de calor a instalaciones existentes, sin remodelar las líneas y los cuadros eléctricos.
También vale la pena observar qué sucede con la potencia reactiva y la corriente eficaz.
Si la corriente aumenta más rápido que la potencia activa, es una señal de que el transformador está siendo cargado de una manera que no se ve en los informes estándar de consumo de energía. Los armónicos, el desequilibrio de fases, los arranques irregulares de los receptores pueden consumir el margen más rápido de lo que se cree.
Un elemento a menudo pasado por alto es la regulación de tensión.
Las tomas (taps) del transformador suelen estar ajustadas históricamente, según las condiciones previas a la modernización de la instalación. Cambiar un paso puede mejorar la situación en invierno, pero solo si fue precedido por un análisis de las tensiones en todo el rango de carga. De lo contrario, el problema se trasladará al verano.
Aquí aparece una distinción importante.
No todos los problemas invernales significan que el transformador sea demasiado pequeño.
A veces es suficiente en potencia, pero opera en una red con impedancia demasiado alta. A veces está bien seleccionado, pero la carga está demasiado correlacionada en el tiempo. Y a veces realmente se ha superado el límite, solo que nadie quiso llamarlo por su nombre antes.
Un buen diagnóstico permite elegir la herramienta adecuada.
La modernización del transformador es una de ellas. Pero no siempre la primera y no siempre la más sensata.
Hemos tratado este tema con más detalle en un artículo aparte:
¿Renovar o reemplazar? ¡La última oportunidad para tu transformador!
En la siguiente parte, mostraremos qué escenarios de acción son viables en la práctica. Desde las correcciones operativas más simples, pasando por cambios en la configuración de la red, hasta decisiones de inversión que solo tienen sentido cuando surgen de los datos, y no del pánico invernal.
Cómo diseñar y operar transformadores en un mundo con bombas de calor
El mayor cambio de los últimos años no concierne a los transformadores en sí.
Concierne a la forma de pensar sobre la red.
Durante décadas, el diseño consistió en intentar prever promedios. Consumo promedio. Picos promedio. Comportamiento promedio de los consumidores. Este modelo funcionó mientras los receptores tuvieran ritmos distintos y no reaccionaran masivamente al mismo estímulo.
Las bombas de calor reaccionan a la temperatura. Simultáneamente. Sin negociación.
Esto significa que la red debe diseñarse para escenarios extremos, y no solo para el balance anual.
El transformador deja de ser únicamente una fuente de potencia. Se convierte en un elemento de estabilización de tensión bajo condiciones de carga prolongada. Esto cambia los criterios de selección.
Adquieren cada vez más importancia no solo la potencia nominal, sino también la impedancia del transformador, las características de regulación de tensión y la cooperación con el resto de la infraestructura. Dos transformadores de la misma potencia pueden comportarse de manera completamente distinta en invierno si tienen una impedancia de cortocircuito diferente o distintas capacidades de regulación.
La operación también requiere un nuevo enfoque.
En lugar de reaccionar a las fallas, vale la pena observar tendencias. ¿Las tensiones mínimas caen año tras año? ¿Se alarga el tiempo de funcionamiento bajo cargas altas? ¿El número de receptores de naturaleza electrónica de potencia crece más rápido de lo previsto?
Estas son señales que aparecen mucho antes de una crisis.
Una red bien diseñada con transformadores de aceite no le teme al invierno. Tiene margen. Tiene flexibilidad. Y, sobre todo, tiene conciencia de que la forma de usar la energía ya ha cambiado y no volverá a ser como antes de las bombas de calor masivas.
Por eso, la pregunta clave hoy no es: ¿aguantará el transformador este invierno?
La pregunta es: ¿dentro de cinco años seguirá funcionando de manera estable en una red que reacciona cada vez más al clima, a la automatización y a la simultaneidad?
Si la respuesta no es clara, el mejor momento para actuar es ahora. Con calma. Con datos. Sin pánico invernal.
Porque el invierno siempre llegará. Y la red debe estar preparada para él antes de que el frío sea realmente intenso.
Para terminar, vale la pena poner un punto en un lugar que no cierra el tema, sino que abre posibilidades.
Hoy en día, el transformador de aceite no es un elemento pasivo de la infraestructura.
En el contexto de las bombas de calor masivas, se convierte en una herramienta para la gestión consciente de la tensión, las pérdidas y la estabilidad de la red. Bien seleccionado, correctamente configurado y conforme con los requisitos actuales del Ecodesign Tier 2, puede recuperar el margen que tanto se necesita en invierno, como el MarkoEco2 de Energeks. No mediante sobredimensionamiento, sino gracias a una mejor calidad energética, pérdidas bajo carga más bajas y una adaptación real a los perfiles de trabajo modernos.
Nuestra oferta actual de transformadores ha sido diseñada precisamente pensando en aquellos escenarios donde la red debe funcionar de manera estable no solo hoy, sino también en las próximas temporadas de calefacción.
Incluye tanto transformadores de aceite, probados en condiciones operativas exigentes y resistentes a cargas invernales prolongadas, como transformadores secos, elegidos donde son clave la seguridad contra incendios, las condiciones ambientales o la instalación en interiores.
En ambos casos, el punto de partida es el mismo. Estabilidad de tensión, bajas pérdidas, cumplimiento de los requisitos actuales de eficiencia energética y una adaptación real a los perfiles de carga modernos, donde las bombas de calor ya no son la excepción, sino la norma.
Gracias por su tiempo y atención. Si le interesan este tipo de análisis, experiencias reales de proyectos y conversaciones serenas sobre cómo está cambiando el sector energético desde dentro, le invitamos a nuestra comunidad en LinkedIn.
Fuentes:
International Energy Agency (IEA)
https://www.iea.org/reports/the-future-of-heat-pumps
ENTSO E
https://www.entsoe.eu/publications/system-development-reports/
Una mañana de otoño-invierno.
El amanecer apenas se filtra entre las agujas de los pinos, y sobre el claro blanco se vislumbra la subestación transformadora, solitaria pero vibrante.
Del interior de la cuba se eleva un tenue vapor, como un aliento en el aire gélido. El ingeniero, de pie junto a ella, observa el depósito plateado sobre el transformador. Es el conservador de aceite.
La cubierta de protección metálica, que algunos confunden con un añadido superfluo.
Una pregunta vuelve una y otra vez: ¿necesita el transformador un conservador de aceite?
En la práctica, la elección entre un transformador de aceite con conservador y uno de construcción hermética depende del entorno de operación, el perfil de carga, la estrategia de diagnóstico y los requisitos del OSD (Operador del Sistema de Distribución).
Este artículo reúne en un solo lugar conocimiento teórico y práctico, aclara conceptos y muestra las consecuencias técnicas de ambos enfoques. No promocionamos ninguna solución, las comparamos en un contexto objetivo, para que la decisión sea predecible en el horizonte de todo el ciclo de vida.
En Energeks trabajamos con subestaciones de Media Tensión, transformadores y cuadros eléctricos en diversas condiciones climáticas y operativas. Vemos dónde la construcción hermética destaca por su simplicidad y bajo mantenimiento, y dónde el espacio compensatorio adicional y el diagnóstico clásico brindan tranquilidad operativa. Este texto condensa esas lecciones en criterios prácticos.
La decisión no es: conservador o modernidad,
la decisión es: contexto o casualidad.
Un transformador bien seleccionado reduce el riesgo, los costos y la "temperatura emocional" en la recepción de energía.
¿Para quién es este texto?
Para diseñadores, instaladores, operadores e inversores que desean seleccionar de forma consciente un transformador según su ubicación, perfil de carga y política de mantenimiento. Tras la lectura, obtendrás el conocimiento para tomar mejores decisiones, descubrirás cuándo un sistema de circulación abierto tiene sentido, cuándo es suficiente una construcción hermética, cómo planificar el diagnóstico y el servicio, y cómo evitar los errores más comunes.
Agenda
El conservador de aceite en el transformador: qué es y cómo funciona
Transformador con conservador: cuándo utilizarlo
Transformador con conservador: cuándo es necesario
Selección del transformador de aceite, servicio y buenas prácticas operativas
Comparación de mantenimiento: transformador de aceite hermético vs. con conservador
Tiempo de lectura: ~10 minutos
1. Conservador de aceite en el transformador – qué es y cómo funciona
Imagina el transformador como un corazón poderoso de la red eléctrica.
Late con la corriente, reacciona a las fluctuaciones de carga, se calienta y se enfría. Y un corazón, como sabemos, necesita espacio para latir a su propio ritmo. Para el transformador, ese espacio es el conservador de aceite: un tanque cilíndrico y discreto situado sobre la cuba.
Es él quien absorbe las variaciones de volumen del aceite cuando este se expande por el calor y se contrae con el frío.
Técnicamente hablando, el conservador de aceite es un tanque de compensación, conectado a la cuba mediante una tubería de aceite que permite el flujo libre del líquido.
En su interior hay un espacio libre de aire, y entre este y la atmósfera actúa un filtro respirador (también llamado breather), un pequeño dispositivo lleno de gel de sílice que seca el aire que entra en el sistema.
Gracias a esto, el transformador puede "respirar" sin aspirar agua, polvo u óxidos.
Protege el aislamiento de papel y el aceite de la humedad, y por tanto, de un envejecimiento prematuro.
Si esta descripción recuerda a una anatomía, es intencionado.
Un transformador con conservador se comporta realmente como un organismo vivo: durante el trabajo exhala calor y gases, y cuando se enfría, inhala aire. Sin el conservador, absorbería humedad junto con el aire – y esta es para el aislamiento como el óxido para el acero.
Por eso, la pregunta "conservador de aceite en el transformador – ¿qué es?"
tiene una respuesta simple: es un sistema que protege el aceite de la humedad y la oxidación, prolongando su vida útil y la estabilidad de los parámetros eléctricos. En la práctica, el conservador determina si el aceite funcionará durante 30 años o solo 10.
Pero su función no se limita a la "respiración".
El conservador también es un indicador de diagnóstico – tiene un medidor de nivel de aceite de tipo flotador que muestra cómo cambia el volumen del líquido en función de la temperatura y la carga.
¿El nivel bajó repentinamente? Podría ser una fuga, sobrecalentamiento o la primera señal de una falla. Para un técnico experimentado, este indicador es el pulso del paciente – un pequeño movimiento que revela mucho.
En unidades de mayor potencia, el conservador trabaja junto con un relé de gas Buchholz, que detecta los gases generados por fallas en los devanados.
Así, el sistema alerta de un problema antes de que se vuelva crítico.
En resumen: el conservador es la respiración y la memoria del transformador.
Si alguien pregunta, "transformador con conservador – ¿cuándo es necesario?", se puede responder medio en broma, medio en serio: siempre que queramos que nuestro transformador tenga pulmones sanos y una larga vida.
Sin embargo – no siempre es necesario
Pero vale la pena mantener el equilibrio ingenieril.
El conservador no es una cura mágica para todo, y su ausencia no significa un error. Los transformadores herméticos modernos no son una versión empobrecida, sino una filosofía de construcción completamente diferente.
En lugar de la "respiración" clásica a través del conservador, su cuba es estanca, y los cambios en el volumen del aceite son compensados por paredes onduladas o por un fuelle flexible.
Gracias a esto, el aceite no tiene contacto alguno con el aire – no necesita filtro respirador, no absorbe humedad y no requiere control del gel de sílice.
Esta solución funciona bien donde el entorno es limpio y predecible: en cuadros eléctricos de interior, subestaciones containerizadas, almacenamiento de energía o instalaciones industriales modernas.
Un transformador de aceite hermético no requiere equipamiento adicional, por lo que es menos susceptible a errores de operación y más simple de mantener. Para muchos inversores, esta es una gran ventaja – menos inspecciones, menos puntos de posibles fugas, menores costos operativos.
Por lo tanto, no se puede decir que un transformador con conservador sea "mejor" y uno hermético "peor".
Simplemente, cada uno tiene un temperamento diferente.
Uno se parece a un maratonista: resistente al esfuerzo prolongado en condiciones variables; el otro, a un velocista: compacto y preciso en un entorno controlado.
Un buen ingeniero no elige por costumbre, sino por contexto: temperatura, humedad, ubicación y ciclo de trabajo del equipo.
Así que, si alguien dice que el conservador es "obligatorio", vale la pena sonreír y preguntar:
¿y cuál es tu entorno de trabajo?
Quizás, en lugar de "pulmones", lo que necesitas es simplemente una construcción bien sellada que, en su tranquila hermeticidad, cumpla sus 25 años de servicio.
En la siguiente parte del artículo, analizaremos esto con curiosidad técnica:
dónde tiene realmente sentido un transformador con conservador, y dónde la construcción hermética es más racional.
Compararemos cómo ambas construcciones manejan la temperatura, la humedad y el envejecimiento del aceite.
Veremos también cuáles son las ventajas reales de un transformador con conservador de aceite en la práctica, y responderemos a la pregunta de cuándo vale la pena decidirse por él, y cuándo un hermético más simple será la mejor elección.
Porque en la técnica, al igual que en la vida – más no siempre significa mejor.
2. Transformador con conservador – cuándo utilizarlo
La pregunta "cuándo utilizar un transformador con conservador" no es meramente académica. En la práctica, la decisión la determina el entorno, el perfil de trabajo del equipo y la filosofía de mantenimiento.
Para aclarar: el conservador es un tanque de compensación conectado a la cuba, que permite la "respiración" del aceite durante los cambios de temperatura. El aire exterior pasa a través de un desecador con gel de sílice que retiene la humedad, evitando así la degradación del aislamiento y las propiedades dieléctricas del aceite.
Las normativas actuales – incluyendo la PN-EN 60076-1 y la IEC 60076-7 – no imponen un tipo específico de construcción, pero sí indican que la selección depende de las condiciones operativas.
Las reglas de selección y la influencia de las condiciones ambientales se describen detalladamente en: IEC 60076-7: Loading guide for oil-immersed power transformers
Y aquí aparece el meollo del asunto: el conservador no es ni mejor ni peor que la solución hermética. Es simplemente un método diferente para estabilizar el volumen del aceite.
Entornos donde el conservador tiene sentido
¿Cuándo el entorno favorece al conservador?
Típicamente en lugares con grandes fluctuaciones de temperatura – superiores a 50-60 °C anuales – o donde la carga térmica cambia de forma dinámica. En estos casos, el conservador actúa como un amortiguador de presión y temperatura, reduciendo las tensiones en la cuba y aumentando la estabilidad térmica del sistema.
Esta solución sigue siendo común en transformadores de mayor potencia (por encima de 2,5 MVA) o con conmutador de tomas bajo carga (OLTC), donde es crucial el fácil acceso para diagnóstico y el uso de la protección clásica de gas Buchholz.
Asimismo, en lugares con humedad elevada o gran variabilidad microclimática, el conservador puede ser ventajoso, ya que limita la entrada de agua al sistema y ralentiza el proceso de envejecimiento del aceite.
Sin embargo, es crucial destacar: este sistema requiere control. Si el filtro respirador no se mantiene regularmente, puede convertirse él mismo en una fuente de contaminación, y sus ventajas se desvanecen.
Casos en los que el conservador no es necesario
En la mayoría de las instalaciones modernas, ya no es necesario utilizar un conservador.
Los transformadores herméticos, con sus cubas de paredes onduladas, compensan el volumen del aceite sin contacto con el aire. Esto reduce la necesidad de mantenimiento, elimina los respiradores y minimiza el riesgo de contaminación.
Por ello, en subestaciones compactas, distribuidoras urbanas de Media Tensión, en instalaciones de almacenamiento de energía, plantas fotovoltaicas o infraestructura de electromovilidad, la construcción hermética se ha convertido en la opción por defecto.
No es una cuestión de tendencias, sino del entorno.
En climas moderados, con humedad limitada y temperatura estable, el conservador no ofrece una ventaja real, sino solo más componentes que controlar.
En muchos proyectos contemporáneos, el transformador con conservador de aceite no es tanto una opción opcional como una solución innecesaria.
Los transformadores herméticos, gracias a las paredes onduladas de la cuba, compensan el volumen del aceite sin contacto con el aire.
Esto minimiza la necesidad de servicio, elimina los respiradores y reduce el riesgo de contaminación.
Por lo tanto, en subestaciones compactas, distribuidoras urbanas de Media Tensión, cerca de almacenamiento de energía o en infraestructura fotovoltaica y de electromovilidad, la opción hermética es hoy en día la variante más elegida.
Sin embargo, no se trata de una "moda", sino de las condiciones. En zonas montañosas, climas secos o con potencias muy altas, el conservador puede tener sentido. En la mayoría de las aplicaciones modernas, ya no lo tiene.
¿Entonces, cuándo vuelve a ser relevante el conservador?
Cuando el proyecto requiere alta estabilidad térmica, fácil acceso para diagnóstico y compatibilidad con el relé Buchholz, el conservador sigue siendo una solución justificada, no por costumbre, sino por la física.
En transformadores de gran potencia, donde el volumen de aceite se mide en miles de litros, los cambios de temperatura provocan variaciones de presión considerables. El conservador actúa entonces como un amortiguador: absorbe el exceso de líquido durante el calentamiento y lo devuelve durante el enfriamiento. Estabiliza la presión, alivia los sellos y reduce la tasa de envejecimiento del aislamiento.
La segunda área es el diagnóstico. El sistema con conservador permite observar fácilmente el nivel de aceite (mecánicamente o mediante sensores SCADA) y tomar muestras para análisis de gases disueltos (DGA). El DGA es una herramienta clave para evaluar el estado del aislamiento papel-aceite, y en transformadores herméticos suele ser más complicado, ya que requiere abrir el sistema y expone la muestra al contacto con el aire.
El tercer aspecto es la protección por gas: el relé Buchholz.
Situado entre la cuba y el conservador, responde a los gases generados por sobrecalentamiento o microdaños en los devanados. Su funcionamiento es puramente mecánico, sin necesidad de alimentación eléctrica, por lo que sigue siendo una de las protecciones más confiables para transformadores de aceite.
En transformadores herméticos, donde falta el espacio de gas, el Buchholz simplemente no es aplicable.
Estos requisitos surgen principalmente en transformadores de red de media y gran potencia, en infraestructura municipal o subestaciones de transmisión, donde la durabilidad, la previsibilidad y el diagnóstico rápido son prioritarios, y no la absoluta ausencia de mantenimiento.
En estos casos, el conservador no es una reliquia, sino un elemento funcional dentro de la arquitectura de seguridad.
En resumen:
¿Cuándo elegir un transformador de aceite con conservador?
Cuando el proyecto requiera estabilidad térmica, control diagnóstico completo y compatibilidad con el sistema Buchholz.
¿Y cuándo optar por un transformador de aceite hermético?
En la mayoría de proyectos modernos, en climas moderados, donde la prioridad sea la simplicidad, la limpieza y un mantenimiento mínimo.
No se trata de una rivalidad entre soluciones, sino de adaptar la tecnología al contexto, porque el objetivo del ingeniero no es defender un diseño, sino garantizar que el transformador funcione de forma prolongada, estable y segura, exactamente en el lugar donde se ha instalado.
Transformador con conservador en una estación eléctrica. El depósito del conservador, visible en la imagen, está situado sobre la cuba, lo que permite compensar el volumen de aceite y protegerlo de la humedad. La fotografía muestra una estructura industrial sólida, utilizada en redes de media y alta tensión.
Photo Credit: Johann H. Addicks, via Wikimedia Commons (CC BY-SA 3.0).
3. Conservador para transformador – cuándo es necesario
Sin embargo, existen situaciones en las que el conservador deja de ser una opción y se convierte en una necesidad.
No se trata de apego a diseños clásicos ni de nostalgia por soluciones "antiguas y probadas". Hablamos de casos donde las condiciones de operación, los requisitos del operador o la misma física del sistema hacen que un transformador hermético no sea suficiente.
En esta sección, analizaremos cuándo el conservador se convierte en un requisito técnico – desde el punto de vista de las normas, la operación y la seguridad.
3.1 Requisitos de los Operadores de Sistemas de Distribución (OSD)\
Los operadores de redes de distribución en Polonia y Europa utilizan cada vez más especificaciones técnicas que definen claramente cuándo es necesario un conservador.
Esto suele aplicarse a instalaciones de gran potencia, con un ciclo de vida operativo medido en décadas – 30 años o más. Para estas unidades, no prima el coste de inversión mínimo, sino el coste total del ciclo de vida del equipo. Los OSD apuestan por soluciones que se puedan diagnosticar, mantener y predecir en su comportamiento.
El conservador, gracias a su indicador de nivel de aceite, el relé Buchholz y la posibilidad de tomar muestras fácilmente, cumple con estos criterios. Es un diseño que le da al operador información sobre el "estado de salud" del equipo – antes de que lo haga el sistema de alarma.
Para obtener más información sobre los sistemas Buchholz Relay y los conservadores, consulte el estudio: CIGRE Technical Brochure 445 – Transformer reliability survey
3.2 Cuando el entorno exige flexibilidad
El segundo grupo de casos son las condiciones climáticas adversas: grandes amplitudes térmicas, largos períodos de heladas o calor, falta de aire acondicionado en la subestación, ventilación limitada. En estos lugares, un transformador hermético, aunque en teoría no requiere mantenimiento, puede operar al límite de su resistencia mecánica. En un sistema cerrado, cada aumento de temperatura provoca un incremento de presión, y bajo carga prolongada pueden producirse microgrietas o deformaciones en las chapas onduladas.
Incluso pequeñas fugas en una unidad hermética pueden llevar entonces a la pérdida de vacío, contacto del aceite con el aire y degradación acelerada del aislamiento.
El conservador elimina este problema. Su función se asemeja a la de una aurícula del corazón: amortigua las pulsaciones de presión, permitiendo que todo el sistema mantenga el ritmo.
El aceite puede expandirse y contraerse sin riesgo de sobrecarga mecánica, y el intercambio de aire se produce a través de un filtro respirador seco y controlado.
3.3 Longevidad y estabilidad de parámetros
En proyectos de infraestructura, como subestaciones de MT/BT, plantas industriales, infraestructura municipal o grandes instalaciones de producción, la vida útil prevista del equipo alcanza las tres décadas.
En un horizonte temporal tan extenso, la facilidad de diagnóstico y la estabilidad térmica son más importantes que el ahorro de espacio o la ausencia de mantenimiento.
Un transformador con conservador permite el control planificado de la calidad del aceite, el análisis DGA, la evaluación del grado de envejecimiento del aislamiento y una respuesta rápida a los signos tempranos de falla. En una unidad hermética, muchas de estas actividades requieren abrir el sistema, lo que no solo implica un costo, sino también un riesgo de error humano.
3.4 Cuando la simplicidad no es suficiente
Las soluciones herméticas son excelentes, pero tienen sus limitaciones.
En proyectos de alta temperatura, con grandes pérdidas de potencia y ciclos de carga cercanos a los valores máximos, la falta de un amortiguador de presión se convierte en un problema operativo.
Después de varios años, las diferencias de presión pueden provocar el debilitamiento de las soldaduras, deformaciones de la cuba y fugas que, en la práctica, son difíciles de reparar sin reemplazar la unidad.
El conservador es una protección mecánica contra este escenario.
No se necesita en todas partes, pero donde la vida útil del aceite y la estabilidad térmica determinan la fiabilidad, su presencia está justificada.
3.5 Resumen
Un transformador con conservador es necesario cuando:
La unidad es de gran potencia y tiene un largo horizonte operativo.
Opera en un entorno con grandes fluctuaciones de temperatura.
Requiere protección clásica por gas o diagnóstico continuo.
No hay aire acondicionado o refrigeración activa en la subestación.
O cuando el OSD (Operador del Sistema de Distribución) exige un sistema con conservador por razones de seguridad y control del estado técnico.
Bajo estas condiciones, el conservador no es un anacronismo, sino una herramienta de estabilización: la "aurícula mecánica" del corazón que vela por que el transformador lata con calma y regularidad durante décadas de funcionamiento.
4. Selección, servicio y buenas prácticas para transformadores de aceite
Una vez que, tras analizar las condiciones, requisitos y riesgos, hemos decidido que un transformador con conservador es la elección correcta para nuestro proyecto, surge una última pregunta:
cómo utilizarlo para que realmente cumpla su función.
Porque el conservador no opera en el vacío: requiere un poco de atención, regularidad y disciplina de ingeniería.
Un conservador bien mantenido es garantía de longevidad para el aceite y el aislamiento, mientras que uno descuidado es una fuente de problemas que se podrían haber previsto.
En esta sección, analizaremos cuatro áreas clave que determinan la fiabilidad del transformador: el mantenimiento del "sistema de respiración", el control del nivel y la calidad del aceite, la selección del conservador según las condiciones de operación y la operación diaria en el contexto de la estabilidad de la red.
4.1 Mantenimiento del "sistema de respiración" del transformador
El conservador es un sistema abierto que entra en contacto con el entorno; por lo tanto, su filtro respirador (también llamado breather) es la primera línea de defensa contra la humedad.
Lleno de gel de sílice, filtra el aire que ingresa al interior del transformador cuando el volumen de aceite disminuye debido a un descenso de temperatura.
Con el tiempo, el gel se satura gradualmente y cambia de color – de azul o naranja a rosa. Este es un indicador simple pero muy confiable del momento de su reemplazo.
Las inspecciones del filtro respirador deben realizarse cada 6 a 12 meses, y en entornos de alta humedad, incluso con mayor frecuencia. También es importante verificar el estado de las conexiones y la limpieza del tubo que lo conecta al conservador. La suciedad restringe el flujo de aire, lo que puede causar un aumento de presión en la cuba y tensiones mecánicas no deseadas.
Una buena práctica es llevar un registro del filtro respirador – anotando las fechas de reemplazo del gel y su color durante la inspección.
A largo plazo, esto permite identificar la relación entre la estacionalidad de la operación y el nivel de saturación del desecante.
4.2 Control del nivel y la calidad del aceite
Un transformador con conservador vive al ritmo de su aceite: su nivel y estado son los indicadores más claros de la "salud" del sistema. Las fluctuaciones de nivel del 5 al 10% son normales y se deben a cambios de temperatura y ciclos de carga.
Deben generar alarma las caídas bruscas o la falta de cambios a pesar de grandes diferencias de temperatura – esto puede indicar micro-fugas, obstrucción del tubo que conecta el conservador con la cuba o daño en el indicador de nivel.
Una vez al año, es recomendable realizar un análisis del aceite según la norma PN-EN 60422. Los parámetros clave son:
Rigidez dieléctrica.
Contenido de agua.
Índice de acidez.
Contenido de gases disueltos (DGA).
Si el análisis indica degradación, el aceite puede someterse a procesos de filtración o regeneración.
En casos de oxidación avanzada, será necesario un reemplazo.
Los análisis regulares no solo extienden la vida útil del sistema, sino que también proporcionan datos valiosos para un mantenimiento predictivo.
En la práctica operativa, se ofrecen excelentes consejos sobre la calidad del aceite y el cambio de medio en: IEEE Std C57.106-2015 – Guide for Acceptance and Maintenance of Insulating Oil in Equipment
4.3 Selección del conservador según el entorno y la carga
No todos los conservadores son iguales.
En proyectos fotovoltaicos y de electromovilidad, la carga del transformador varía dinámicamente: en los sistemas FV, con la irradiación solar, y en las estaciones de carga de VE, con los ritmos diurnos y nocturnos. Estos cambios provocan ciclos térmicos frecuentes que exigen un conservador con una capacidad adecuada y una eficiencia de intercambio de aire correctamente dimensionada.
En entornos expuestos a polvo, salinidad o alta humedad, deben utilizarse respiradores con un grado de protección IP superior y un cartucho filtrante reemplazable.
Una alternativa son los conservadores con membrana o cojín de nitrógeno, que eliminan el contacto directo del aceite con el aire, manteniendo la capacidad de compensación de presión.
Estas soluciones se utilizan cada vez más en proyectos de infraestructura con requisitos ambientales más exigentes.
4.4 Buenas prácticas operativas
La base para la longevidad del sistema es la observación rutinaria: lo que podríamos llamar el sentido común de la ingeniería.
En la práctica, esto significa:
Verificar el respirador y el indicador de nivel de aceite al menos dos veces al año.
Controlar la limpieza de la carcasa y las conexiones del conservador.
Medir la temperatura del aceite superior y compararla con tendencias históricas.
Documentar todas las inspecciones, incluso las más mínimas, en un registro de mantenimiento.
Esto no es burocracia; es el historial de vida del equipo. Gracias a ello, se puede predecir el desgaste de los componentes y planificar su reemplazo antes de que ocurra una falla.
4.5 Tranquilidad para la red y un mantenimiento inteligente
Un transformador con conservador no requiere atención diaria, pero aprecia la rutina y la sistematicidad. Bastan unos minutos de observación y una revisión anual para que el sistema mantenga su estabilidad durante décadas. Un conservador bien mantenido no es un gasto, es una inversión en tranquilidad.
Al fin y al cabo, su función es simple: amortiguar el estrés térmico, mantener el equilibrio y permitir que respire toda la instalación.
¿Es el conservador un lujo o una necesidad para la tranquilidad de la red? Es una pregunta que cada subestación de Media Tensión responde por sí misma, normalmente cuando la red realmente empieza a respirar a plena capacidad.
5. Comparación de mantenimiento: transformador de aceite hermético vs. con conservador
A primera vista, ambos equipos parecen idénticos: cuba, aisladores, radiadores, termómetro. Sin embargo, su operación diaria son dos mundos distintos.
El transformador de aceite hermético es una construcción cerrada y moderna, con paredes acanaladas que compensan la expansión térmica del aceite. Todo sucede en el interior – sin acceso al aire, sin intercambio de gases, sin conservador. Es una solución diseñada pensando en la simplicidad y la limpieza operativa.
El usuario no necesita verificar la "respiración" de la máquina, solo controla la presión, la temperatura y los indicadores del estado del aceite.
La versión con conservador implica un ritmo de trabajo completamente diferente.
El transformador respira. El aceite viaja entre la cuba y el tanque de compensación, y el aire que ingresa al interior pasa a través de un filtro respirador con gel de sílice.
Este detalle, aparentemente insignificante, actúa como unos pulmones – seca el aire y previene la condensación de vapor de agua. Sin embargo, requiere inspección regular, usualmente cada 6-12 meses, porque el gel húmedo pierde sus propiedades y, en lugar de proteger, puede introducir contaminantes en el sistema.
El transformador de aceite hermético es, en esencia, un sistema autosuficiente.
La temperatura, la presión, el estado del aceite... todo es monitoreado por sensores RIS2 o DGPT2. El sistema señala anomalías, pero no requiere supervisión "manual". Podría decirse que es un transformador minimalista – diseñado para entornos con condiciones operativas estables, donde priman la limpieza, una pequeña huella de mantenimiento y la ausencia de intercambio de aire.
Mientras tanto, el transformador con conservador es una construcción para el ingeniero al que le gusta tener todo bajo control.
El indicador de nivel de aceite, la posibilidad de tomar muestras para análisis DGA, el flotador visible del Buchholz que reacciona a las más mínimas cantidades de gas... son soluciones que permiten actuar antes de que se desarrolle una falla.
A cambio de una revisión regular, el conservador ofrece transparencia total: el usuario ve cómo se comporta el aceite, conoce su color, sabe cuándo algo se desvía de la norma.
Las diferencias en el mantenimiento de los transformadores son significativas.
El transformador hermético requiere una sola revisión anual, limitada a la lectura de parámetros y la verificación de estanqueidad.
El transformador con conservador necesita un ritual semestral: evaluación del color del gel en el filtro respirador, control del nivel de aceite, limpieza de la carcasa y posible relleno del fluido.
Pero a cambio, ofrece una profundidad diagnóstica: la posibilidad de "leer" el estado del equipo casi como en un gráfico de ECG.
En resumen, el transformador de aceite hermético es como un reloj de cuarzo: preciso, cerrado, sin mantenimiento. En cambio, el transformador con conservador se asemeja a un cronómetro mecánico: requiere lubricación y cuidado, pero ofrece una visión completa de su pulso y corresponde con un funcionamiento más largo y predecible.
Ambas soluciones son buenas, cada una en su entorno. Elegirás la primera cuando busques tranquilidad y minimalismo; la segunda, cuando valores el contacto, el conocimiento y el control.
Al fin y al cabo, en la energía –como en la vida– no siempre se trata de tener menos que hacer, sino de saber exactamente lo que está pasando bajo la tapa.
Conclusiones
Después de este recorrido por temperaturas, humedad y diagnóstico, la conclusión es simple.
No existe una construcción mejor o peor en términos absolutos. Existe la adecuación al contexto.
El transformador hermético significa limpieza y mantenimiento mínimo en un entorno estable.
El transformador con conservador ofrece flexibilidad térmica, visibilidad diagnóstica y protección gásea clásica donde los elementos pueden sorprender.
La verdadera ventaja es una decisión respaldada por datos, análisis del ciclo de vida y una conversación honesta sobre los riesgos.
Si hoy te enfrentas a la elección, hazte tres preguntas:
¿Cuáles son las amplitudes de temperatura y la humedad en el lugar de operación?
¿Con qué rapidez y frecuencia cambia la carga?
¿Qué estrategia de diagnóstico y protección deseas tener en los próximos años?
Las respuestas indicarán la dirección con mayor precisión que cualquier eslogan.
Finalmente, un gancho para la mente a la que le gustan las cosas concretas:
¿Qué compra con más frecuencia la tranquilidad del inversor?
¿La instalación impecable de un transformador hermético donde el clima es predecible?
¿O un conservador con un mantenimiento bien ejecutado donde el clima y el modo de operación dictan el ritmo?
Esta pregunta conduce a la decisión correcta con más frecuencia que una larga lista de argumentos.
Colaboración con Energeks
Durante años, hemos ayudado a diseñadores, contratistas y operadores a seleccionar soluciones adaptadas a sus condiciones operativas reales. Si necesita apoyo en la selección, prepararemos una recomendación con justificación técnica y un cálculo de riesgos en el horizonte de todo el ciclo de vida.
Conozca nuestra oferta y verifique disponibilidad:
Transformadores de aceite ECODESIGN Tier2: Parámetros y selección según el entorno y perfil de carga.
Oferta de transformadores de aceite EnergeksTransformadores secos: Conformes con Ecodesign Tier 2, para instalaciones con altos requisitos ambientales.
Transformadores secos Tier 2 EcodesignEntrega inmediata y garantía extendida de cinco años para modelos seleccionados.
Transformadores disponibles de inmediato, 5 años de garantía
¿Desea estar al día con consejos prácticos y casos de estudio? Únase a nuestra comunidad.
Perfil de Energeks en LinkedIn
Agradecemos la confianza y la oportunidad de ser socios en proyectos donde la seguridad, la fiabilidad y el sentido común van de la mano.
Si lo desea, podemos adaptar este material según las especificaciones de su inversión o preparar una lista de verificación para la aceptación de la variante seleccionada. ¡Estamos aquí para usted!
Fuentes:
https://webstore.iec.ch/publication/2230 – IEC 60076-7: Loading guide for oil-immersed power transformers
https://www.e-cigre.org/publications/detail/642-transformer-reliability-survey.html – CIGRE Technical Brochure 445: Transformer Reliability Survey
https://ieeexplore.ieee.org/document/7442048 – IEEE Std C57.106-2015: Guide for Acceptance and Maintenance of Insulating Oil
Imagina esto: has comprado una parcela preciosa para tu futura casa. Hay calma, verde, canto de pájaros...
...y de pronto te das cuenta de que muy cerca hay una subestación primaria o un apoyo de media tensión.
¿Es el fin del sueño o un reto que puedes gestionar?
En este artículo mostraremos a qué distancia puedes vivir de una subestación, cómo se ven las normas y realidades en toda la Unión Europea y qué significa realmente la seguridad en el contexto de una inversión residencial.
Escribimos desde la perspectiva de especialistas en transformadores, aparamenta y redes eléctricas, porque en Energeks creemos que la tecnología y las personas pueden coexistir y que construir sistemas que de verdad funcionan no es solo cuestión de parámetros, sino también de valores como la transparencia, la responsabilidad y la comodidad cotidiana.
Si eres inversor, promotor, proyectista o alguien que planea su propia vivienda, este artículo es para ti.
Al terminar de leer sabrás qué distancias se recomiendan o exigen respecto a subestaciones y líneas eléctricas, qué dicen las normas sobre campos electromagnéticos, cómo separar riesgos reales de mitos y qué herramientas usar para comprobar tu parcela, por ejemplo un mapa de subestaciones primarias y un mapa de transformadores.
Agenda:
Qué es una estación transformadora o subestación primaria y por qué importa su ubicación
A qué distancia se puede vivir de una subestación. Normas, códigos y realidades
Campos electromagnéticos, radiación y si un transformador es perjudicial para la salud. Hechos frente a mitos
Planificar una inversión residencial cerca de infraestructuras eléctricas. Herramientas, consejos, caso práctico
Cómo hablar con un inversor o un vecino que teme al transformador de al lado. Educación, diálogo, valores
Equilibrar la necesidad de energía con el confort de vivir
Tiempo de lectura aproximado: 12 minutos
1. Qué es una estación transformadora o subestación primaria y por qué importa su ubicación
A primera vista, una estación transformadora puede parecer una caja de hormigón rodeada por una valla que zumba suavemente en los días calurosos.
Pero tras esa fachada discreta se esconde una de las piezas más importantes de la civilización moderna. Cada interruptor que accionas, cada café que preparas, cada servidor de datos y cada trayecto en tranvía dependen de estos silenciosos guardianes de la tensión.
Entender qué hace una estación transformadora o una subestación primaria es como aprender cómo el corazón bombea sangre por el cuerpo humano. Solo que en lugar de sangre, es electricidad lo que mantiene todo con vida.
1.1. Qué es exactamente una estación transformadora
Una estación transformadora es un punto de la red donde la tensión cambia de “personalidad”.
La electricidad sale de las centrales a alta tensión para viajar de forma eficiente a largas distancias.
Cuando llega a una ciudad o a un área industrial, hay que domarla, reduciendo la tensión a niveles más seguros para la distribución local. Eso es lo que hace la estación transformadora: traduce la alta tensión a una forma que tu cafetera y tu portátil pueden entender.
Según su función, una estación puede:
Reducir la tensión de media a baja tensión para viviendas y oficinas,
Elevar la tensión para transporte a larga distancia,
O simplemente distribuir energía entre distintas secciones de la red.
Piénsalo como un centro logístico de electrones. Ordena, redirige y entrega la energía donde se necesita, sin que nada se “pierda por el camino”.
1.2. Qué es una subestación primaria
Una subestación primaria es la hermana mayor de la familia eléctrica. Es más grande y más compleja y suele conectar líneas de transporte de 110 kV o más con redes de media tensión de 10 a 30 kV.
Es el puente entre la red nacional y el sistema de distribución local.
Dentro encontrarás:
Transformadores de potencia, cada uno del tamaño de un camión y con decenas de toneladas de peso,
Aparamenta de alta y media tensión,
Barras colectoras que transportan miles de amperios,
Y sistemas de control que supervisan todo hasta un solo interruptor.
Es una orquesta de cobre, acero y silicio, donde una fracción de segundo importa.
1.3. Por qué la ubicación importa más de lo que la mayoría piensa
La ubicación de una subestación no se elige al azar ni por estética.
Es un equilibrio de ingeniería entre seguridad, fiabilidad y practicidad.
Varios factores clave explican por qué su emplazamiento se elige con tanto cuidado:
Niveles de tensión y potencia. Cuanto más alta es la tensión, mayor es el perímetro de seguridad necesario.
Refrigeración y ventilación. Los transformadores se calientan cuando trabajan duro. Las estaciones necesitan espacio para la circulación de aire o sistemas de aceite para disipar calor.
Acceso para mantenimiento. Los técnicos deben poder llegar al equipo con seguridad con grúas, vehículos o equipos de ensayo.
Impacto ambiental. Los niveles de ruido, los campos electromagnéticos y los requisitos de protección contra incendios definen distancias mínimas respecto a zonas residenciales.
Eficiencia de la red. Cuanto más cerca esté la subestación de los centros de demanda, menores son las pérdidas de energía en el transporte.
En otras palabras, no se trata de esconder la subestación, sino de situarla donde pueda hacer su trabajo en silencio sin molestar a nadie. Un buen vecino, no uno ruidoso.
1.4. Por qué la tecnología y la elección del terreno son algo más que hormigón y cables
La electricidad es invisible, pero la infraestructura que la sostiene moldea nuestra vida diaria de maneras que apenas percibimos. Al elegir una parcela, la mayoría mira las vistas, la orientación solar o el café más cercano.
Pocos miran dónde está la subestación primaria más cercana.
Y sin embargo, esa pequeña caja en el horizonte puede determinar si tendrás suministro fiable durante una ola de calor en verano.
Un secreto que conocen sobre todo los ingenieros de red: el terreno más valioso no siempre es el más remoto.
Una parcela que está “demasiado cerca” de una subestación a menudo tiene un punto de conexión más rápido y barato, menores costes de acometida y menos caídas de tensión.
Paradójicamente, el zumbido discreto tras la valla puede significar que tu casa tendrá tensión estable mientras otros sufren parpadeos de luz.
Así que la cuestión no es solo a qué distancia estás de una subestación, sino cuán bien está diseñado, apantallado y mantenido ese sistema.
1.5. Cuando la infraestructura y la vida diaria aprenden a coexistir
Por toda Europa, los urbanistas diseñan cada vez más subestaciones integradas. Son compactas, estéticas y casi invisibles.
En Alemania y los Países Bajos, a menudo se integran en bloques de viviendas, se envuelven con fachadas verdes o se ocultan bajo parques.
En Dinamarca puedes pasar por encima de una sin darte cuenta.
La subestación moderna ya no es un elemento antiestético, sino un reto arquitectónico: cómo hacer que el corazón de la alimentación de una ciudad se mezcle de forma natural con su ritmo.
El objetivo es la coexistencia, no la separación. La tecnología no tiene por qué dominar el paisaje. Puede convivir con él.
Una subestación primaria en un paisaje semidesértico, que muestra una infraestructura energética moderna diseñada para una distribución fiable, seguridad y resiliencia en condiciones extremas. Estas instalaciones demuestran cómo la ingeniería avanzada de redes garantiza un suministro eléctrico estable y seguro incluso en regiones remotas. Foto © Hector Espinoza vía Unsplash
En la siguiente sección veremos a qué distancia puedes vivir realmente de una subestación, qué recomiendan las normativas europeas y por qué, cuando se trata de electricidad, el sentido común y la buena ingeniería suelen llevarse mejor que el miedo y el rumor.
2. A qué distancia se puede vivir de una subestación. Normas, códigos y realidades
Aquí es donde la física se cruza con las licencias urbanísticas y donde internet se cruza con la ansiedad.
Pregunta a diez personas a qué distancia puedes vivir de una estación transformadora y obtendrás diez respuestas distintas. Desde “cinco metros está bien” hasta “nunca menos de 300”.
La verdad, como siempre, está en los detalles, enterrada en algún lugar entre códigos eléctricos, geometría y buenas prácticas de ingeniería.
Desgranemos qué significan esos detalles en la vida real.
2.1. No existe un número mágico
No hay una ley europea que diga:
“Deberás vivir exactamente a X metros de una subestación”.
Lo que existe son normas de ingeniería, códigos de seguridad contra incendios y directrices ambientales de ruido y CEM. Todo ello depende del tipo de instalación, su tensión y el contexto local.
Por ejemplo:
Un pequeño centro de distribución de baja tensión de 0,4 kV que alimenta a unas pocas casas puede situarse a solo 3 a 5 metros de una fachada, siempre que esté correctamente cerrado y ventilado.
Una subestación de media tensión de 10 a 20 kV suele guardar 10 a 20 metros de separación respecto a viviendas, en función del fluido de aislamiento, seco o aceite, y del nivel de ruido.
Las grandes subestaciones primarias que manejan 110 kV o más a menudo necesitan 20 a 50 metros de espacio abierto, tanto para refrigeración como por seguridad ante fallos internos por arco.
Si ves a alguien citando una “distancia segura” universal, probablemente esté simplificando en exceso.
La electricidad no lee blogs. Sigue líneas de flujo magnético y gradientes térmicos.
2.2.Qué dicen realmente las normas
En la Unión Europea, la seguridad en torno a instalaciones eléctricas la define un mosaico de normas técnicas.
Encontrarás orientación relevante en:
EN 61936-1 Instalaciones eléctricas de más de 1 kV en CA. Especifica distancias mínimas y zonas de acceso.
EN 50522. Define el diseño de puestas a tierra y límites de tensión de paso en subestaciones.
Serie EN 60076. Cubre el diseño de transformadores y la coordinación del aislamiento.
IEC 62271. Seguridad para aparamenta y equipos de control.
Estos documentos suenan como poesía para un ingeniero eléctrico. Línea tras línea de distancias, radios y resistencias, todo pensado para que incluso en el peor de los casos nadie fuera de la valla salga perjudicado.
Requisitos típicos incluyen:
2,8 m de separación mínima entre un cuarto de subestación y espacios habitables en un edificio compartido.
Muros resistentes al fuego entre transformadores y áreas adyacentes.
Espaciado de 10 a 15 m para transformadores exteriores con aceite respecto a cualquier estructura que pueda arder.
Así, aunque las oficinas de urbanismo locales no siempre recojan “distancia mínima de transformadores” en lenguaje común, estos números moldean silenciosamente cada plano.
2.3. El papel de los campos electromagnéticos y por qué no debes entrar en pánico
Gran parte de la preocupación pública en torno a las subestaciones no tiene que ver con incendios o ruido, sino con los campos electromagnéticos, CEM.
Aclaremos las cosas. Los CEM de una subestación disminuyen rápidamente con la distancia.
Es como el calor de una hoguera. Fuerte si estás justo al lado, casi imperceptible a pocos metros.
Valores típicos del campo magnético alrededor de una subestación de media tensión:
De 0,5 a 5 microteslas en la línea de valla,
cayendo por debajo de 0,2 microteslas a 10 a 20 metros.
Para situarlo:
Un secador de pelo produce entre 30 y 70 microteslas.
Una placa de inducción de 50 a 100.
Un tren de cercanías hasta 300.
Los niveles de referencia de la UE, ICNIRP 2020, permiten hasta 100 microteslas para el público en general. En pocas palabras, tus electrodomésticos te exponen a más campo magnético que la subestación del barrio.
¿Ese zumbido suave que oyes en las noches de verano? No es radiación. Es magnetoestricción, microvibraciones del núcleo de acero del transformador cuando se expande y contrae 100 veces por segundo.
El sonido es inocuo y para muchos ingenieros, curiosamente reconfortante. Es el pulso de una red sana.
2.4. Distancias prácticas de seguridad en Europa
Incluso sin una ley universal, se han asentado patrones en el diseño:
Reino Unido. Guías que sugieren mantener subestaciones a unos 25 a 50 metros de edificios sensibles como colegios u hospitales, si bien las unidades compactas pueden estar mucho más cerca.
Alemania. La norma DIN VDE 0101 se apoya en espaciamientos basados en riesgo, a menudo de 10 a 15 metros para instalaciones de 20 kV.
Francia. EDF especifica al menos 7 metros de separación para subestaciones de media tensión, aumentando a 15 metros para tipos refrigerados por aceite.
España e Italia. Típicamente 10 a 30 metros según el terreno y las rutas de acceso.
Países nórdicos. Subestaciones urbanas compactas pueden incluso compartir muros con zonas residenciales si utilizan transformadores secos y aislamiento acústico.
Es decir, la experiencia europea muestra que el contexto pesa más que la distancia. Lo que importa no es cuán lejos, sino cuán bien esté diseñada, apantallada y mantenida la instalación.
2.5. El beneficio oculto de la proximidad
Aquí va una paradoja. Vivir demasiado lejos de una subestación también puede ser un problema. Cuanto más largas son las líneas de baja tensión, mayores son las pérdidas de energía y más inestable se vuelve tu tensión.
Una subestación cercana significa menos parpadeos, respuesta a fallos más rápida y mejor fiabilidad de la red.
Así que cuando alguien se queja “hay un transformador cerca de mi casa”, la respuesta adecuada podría ser:
“Qué suerte. La calidad de tu suministro probablemente es excelente”.
2.6. La conclusión de puro sentido común
Si vives a 10 a 30 metros de una subestación pequeña o mediana y es moderna, cerrada y mantenida por tu operador de distribución DSO, por sus siglas en inglés, no hay motivo para el miedo.
Mediciones en miles de emplazamientos europeos muestran niveles de exposición muy por debajo de los umbrales de seguridad.
En caso de duda, pide documentación. Ensayos acústicos, lecturas de CEM o la documentación de operación y mantenimiento, O&M. Los datos vencen a la especulación siempre.
Una distancia segura no es solo un número. Es una relación basada en buena ingeniería y buena comunicación.
A continuación profundizaremos en la ciencia de los campos electromagnéticos. Qué son realmente, qué no son y por qué la física suele ser más amable de lo que sugieren los foros online.
3. Campos electromagnéticos, radiación y si un transformador es perjudicial para la salud. Hechos frente a mitos
Aquí la ingeniería se encuentra con la imaginación humana.
La frase “radiación electromagnética” tiende a disparar alarmas. Suena a ciencia ficción.
En realidad, los campos alrededor de los transformadores son de los fenómenos más previsibles y estudiados de la física moderna.
También son un ejemplo perfecto de cómo algo invisible puede malinterpretarse precisamente por ser invisible.
3.1. De qué tipo de campo hablamos
Todo transformador genera un campo electromagnético, CEM.
No es peligroso, ni misterioso ni radiactivo. Es simplemente un subproducto natural de la corriente alterna.
Los campos eléctricos se deben a la tensión. Los campos magnéticos a la corriente. Juntos forman un CEM que oscila a 50 hercios, la misma frecuencia suave que alimenta tu hervidor.
El campo se debilita muy deprisa con la distancia. A un metro de un transformador de media tensión cae alrededor de un 90 por ciento. A cinco metros apenas es medible. La curva cae más rápido que el aroma del café recién hecho con la ventana abierta.
3.2. Qué muestran realmente las mediciones
En Europa, infinidad de estudios y programas de monitorización han medido CEM cerca de subestaciones. Las cifras son aburridamente coherentes:
Campo magnético típico en la valla. De 0,5 a 5 microteslas.
A diez metros. Por debajo de 0,3 microteslas.
A veinte metros. A menudo indistinguible del nivel de fondo.
Compáralo con aparatos domésticos:
Secador de pelo. De 30 a 70 microteslas.
Aspiradora. De 20 a 200 microteslas.
Placa de inducción. Hasta 100 microteslas.
Tren eléctrico. Varios cientos de microteslas.
El límite de referencia europeo para el público es de 100 microteslas. En otras palabras, el halo invisible de tu batidora es más intenso que el de tu transformador de barrio.
3.3. Por qué seguimos preocupándonos
El cerebro humano está cableado para temer lo que no ve.
El zumbido del transformador, la valla, los pictogramas de peligro. Todas las señales visuales sugieren riesgo.
Sin embargo, el zumbido no es radiación. Es magnetoestricción, la vibración de chapas de acero que se expanden y contraen a medida que el flujo magnético cambia de dirección 100 veces por segundo.
Los ingenieros conocen bien este sonido. Es el latido de la red. Una seguridad rítmica de 100 hercios de que la energía fluye.
Aun así, la gente oye “radiación” e imagina rayos X.
Seamos claros. Los CEM alrededor de subestaciones son no ionizantes. No pueden romper enlaces químicos, dañar el ADN ni hacer que nada brille en la oscuridad. Se parecen más al vaivén rítmico de un péndulo que al haz afilado de un láser.
3.4. Qué dice realmente la ciencia
La Organización Mundial de la Salud, OMS, la Comisión Internacional de Protección contra la Radiación No Ionizante, ICNIRP, y decenas de agencias sanitarias nacionales han revisado cientos de estudios.
Su conclusión es tan consistente como la ley de Ohm:
A los niveles de exposición que se dan cerca de líneas eléctricas y subestaciones, no hay evidencia confirmada de efectos sobre la salud.
Ha habido correlaciones epidemiológicas aisladas, por ejemplo vínculos estadísticos pequeños entre exposición a largo plazo por encima de 0,3 microteslas y ciertos cuadros infantiles, pero correlación no es causalidad.
El efecto desaparece cuando se introducen variables de confusión como la densidad urbana o la situación socioeconómica.
Por eso todas las autoridades sanitarias europeas mantienen la misma guía. Cumplir los límites ICNIRP, vigilar las instalaciones y diseñar la infraestructura con criterios conservadores.
3.5. La verdad tranquila sobre el ruido
Si hay alguna molestia asociada a las subestaciones suele ser acústica, no electromagnética.
El zumbido, normalmente entre 35 y 45 decibelios, equivale al de un frigorífico silencioso.
Por la noche, cuando todo lo demás calla, puede parecer más alto porque el contraste hace la percepción más aguda.
Los diseños actuales incluyen aislamiento acústico, amortiguación de vibraciones y transformadores de tipo seco que usan resina epoxi en lugar de aceite.
En muchos proyectos residenciales europeos nuevos, los vecinos ni siquiera son conscientes de que bajo su patio hay una subestación.
3.6. Humor, contexto y escala humana
Los ingenieros bromean con que estar junto a un transformador te expone a menos campo magnético que estar junto a tu gato, suponiendo que el gato esté tumbado sobre una manta eléctrica.
Es una broma, pero apunta a algo cierto. El contexto importa.
El miedo prospera en la abstracción.
Cuando aparecen números, comparaciones y mediciones reales se hace evidente que la “caja misteriosa tras la valla” es una de las instalaciones industriales más seguras de la infraestructura moderna.
3.7. Los campos electromagnéticos alrededor de transformadores no son una amenaza para la salud. Son una parte medible, regulada y profundamente conocida del ecosistema eléctrico.
En lugar de preguntar “¿es peligroso?”, la pregunta útil es “¿está diseñado y mantenido correctamente?”.
Y ahí entran en juego las normas, los operadores responsables y la documentación transparente, el manual de operación y mantenimiento, O&M.
A continuación pasaremos de la teoría a la práctica. Cómo planificar una vivienda o un desarrollo residencial cerca de infraestructura eléctrica existente, qué herramientas usar y cómo transformar la conciencia en tranquilidad.
Sobre este tema también puede interesarte nuestro artículo:
Una experiencia extraña bajo torres de transporte. Misterio de la infancia explicado
4. Planificar una inversión residencial cerca de infraestructuras eléctricas. Herramientas, ideas y ejemplos
Construir una vivienda o un complejo cerca de una estación transformadora no es una bandera roja automática. Es una cuestión de conciencia, diligencia y buen diálogo con la red. De hecho, algunos de los barrios mejor diseñados de Europa conviven en paz con subestaciones a tiro de piedra.
La clave está en planificar, no en entrar en pánico.
4.1. La primera regla de la elección del emplazamiento. Conoce tu red
Antes de comprar una parcela revisas el terreno, la zonificación y el acceso al agua.
Con la electricidad ocurre lo mismo. La red invisible bajo tus pies es el sistema nervioso de la vida moderna y conviene saber dónde están sus nodos.
Por suerte ya no necesitas casco y voltímetro para encontrarlos.
La mayoría de países ofrecen mapas SIG de datos abiertos con ubicaciones de subestaciones primarias, líneas de media tensión y centros de transformación.
En Polonia, por ejemplo, aparecen en informes del suelo como el Informe Ambiental. En otros países europeos, servicios similares se ofrecen en portales de planeamiento o directamente por el operador de distribución, DSO.
Con unos pocos clics puedes saber:
La distancia de tu parcela a la subestación o a la línea aérea más cercana,
El nivel de tensión de la red próxima,
Si tu parcela ya tiene acceso a la distribución de baja tensión,
Y si se necesitarán permisos o servidumbres adicionales para la conexión.
Aquí los datos sustituyen a las conjeturas y se evitan muchos errores costosos.
4.2. La distancia como parámetro de diseño, no como métrica del miedo
La pregunta “¿a cuánta distancia del transformador debo construir?”
debería ser “¿qué debo construir teniendo en cuenta el transformador?”.
Si tratas la subestación como parte de tu entorno de diseño y no como un obstáculo, puedes orientar la distribución, el paisajismo y la arquitectura para reducir el impacto visual y acústico.
Ejemplos de desarrollos europeos:
Pantallas acústicas. Taludes de tierra, muros decorativos o barreras verdes.
Orientación inteligente. Colocar garajes o zonas de servicio hacia el lado de la subestación.
Optimización de la separación. Incluso 10 a 15 metros, con vallado adecuado, pueden marcar diferencia psicológica y acústica.
Infraestructura compartida. En algunos polígonos, la subestación se ubica en suelo común y alimenta a varios usuarios de manera eficiente.
La distancia no es un muro. Es una variable más en una ecuación de diseño equilibrada.
4.3. Pide los documentos adecuados
Un inversor profesional no se basa en suposiciones. Antes de comprometerte con un solar o cerrar un plan, solicita al DSO o al propietario:
Manual de operación y mantenimiento, O&M. Explica calendarios de mantenimiento, zonas de seguridad y especificaciones de equipos.
Informes de medición acústica y CEM. Datos reales, no especulaciones.
Permisos de incendios y de planeamiento. Acreditan cumplimiento de código.
Confirmación de capacidad de conexión. Asegura que la subestación cercana puede alimentar tu desarrollo.
Una buena documentación es como un buen cableado.
Todo queda conectado y se evitan chispazos innecesarios.
4.4. Diálogo con el operador
El DSO no es tu adversario. Su misión es la fiabilidad, no el misterio.
La mayoría agradece el contacto temprano con inversores porque les permite coordinar ampliaciones y modernizaciones.
Una conversación breve puede responder grandes preguntas:
¿Hay prevista una modernización de la subestación cercana?
¿Se podría sustituir el transformador por uno más silencioso o de tipo seco?
¿Tendría sentido una vía de acceso conjunta o un corredor vallado?
A veces pequeños ajustes, cambiar la orientación de puertas, añadir vegetación o desplazar una valla, pueden marcar la diferencia entre inquietud y armonía.
4.5.Cuando la arquitectura se encuentra con la energía
Una de las tendencias más inspiradoras en Europa es la integración arquitectónica de subestaciones.
Ciudades como Copenhague, Berlín o Viena han convertido estas instalaciones técnicas en declaraciones de diseño.
Fachadas verdes, murales o incluso zonas de descanso públicas en la cubierta de los transformadores.
Estos proyectos demuestran que la infraestructura no tiene por qué esconderse. Puede convivir e incluso aportar carácter al vecindario.
Las subestaciones modernas son más silenciosas, limpias y compactas que nunca.
Con transformadores conformes con Ecodesign Tier 2 y ventilación de bajo ruido, su presencia puede ser casi imperceptible.
4.6.Mini lista práctica para propietarios
Si ya vives cerca de una subestación o piensas hacerlo, aquí va una lista simple:
Revisa el mapa oficial. Localiza la subestación y anota su tipo, baja, media o alta tensión.
Inspección visual. Las unidades modernas están cerradas, puestas a tierra y correctamente valladas. Oxidación y puertas abiertas son mala señal.
Solicita mediciones. Pide lecturas de CEM o de ruido si tienes dudas.
Paisajismo. Árboles y arbustos absorben ruido y suavizan el impacto visual.
Comunicación. Identifica a tu representante local del DSO. Es tu primer aviso si algo cambia.
Perspectiva. Recuerda que la proximidad suele significar un suministro más fuerte y estable.
4.7. Historia de dos parcelas
Para ilustrarlo, imagina dos inversores:
Parcela A. El comprador rechaza un solar porque hay una subestación a 30 metros.
Parcela B. Otro comprador consulta los mismos datos, comprueba que el CEM es insignificante y la capacidad de conexión excelente y negocia un precio más bajo gracias al “riesgo percibido”.
Un año después, la parcela B tiene suministro fiable, carga rápida para vehículos eléctricos y una instalación solar que funciona de maravilla.
La parcela A sigue esperando la aprobación de conexión.
El conocimiento, una vez más, es el mejor aislamiento.
Una subestación primaria ubicada cerca de edificios residenciales, que demuestra cómo la infraestructura eléctrica moderna se integra con seguridad en áreas urbanas. Equipada con aislamiento acústico, protección contra incendios y apantallamiento electromagnético, estas subestaciones garantizan una distribución fiable de la energía manteniendo el confort del vecindario y el equilibrio ambiental. Foto © Maxim Tolchinskiy vía Unsplash
A continuación abordaremos la dimensión social. Cómo hablar con inversores, vecinos o comunidades que temen “el transformador tras la valla” y cómo la educación y la empatía pueden convertir la sospecha en confianza.
5. Cómo hablar con un inversor o un vecino que teme al transformador de al lado. Educación, empatía y el arte de explicar
Nadie se enamoró a primera vista de un transformador.
Zumba, tiene señales de advertencia y se sitúa tras una valla con equipos de aspecto serio.
El miedo es comprensible. El ser humano es instintivamente cauto ante lo que no entiende.
Pero aquí va la paradoja hermosa. Cuando explicas cómo funciona de verdad un transformador, la mayoría pasa del miedo a la fascinación. La educación es la mejor puesta a tierra, tanto para las mentes como para los circuitos.
5.1. El miedo también tiene una frecuencia
En psicología, el miedo a lo desconocido funciona como una onda estacionaria.
Sin información, se amplifica hasta entrar en resonancia. El antídoto es introducir una frecuencia nueva. Hechos.
Cuando un vecino dice “ese transformador me da dolor de cabeza”, rara vez se trata de la tensión.
Se trata de la incertidumbre.
No distinguen entre un transformador de potencia y una antena de telefonía móvil o entre campos electromagnéticos y radiación.
Así que empieza donde está la gente, no donde te gustaría que estuviera.
Traduce la realidad técnica a términos humanos:
La tensión no es radiación. Es como la presión del agua. Empuja la corriente por el sistema pero no se escapa al aire.
Los campos magnéticos no son veneno. Son bucles invisibles que se desvanecen con la distancia, como el campo alrededor de un imán de nevera.
El zumbido significa que funciona bien. El silencio sería mala señal, como un corazón que de repente deja de latir.
Cuando hablas con metáforas y no con megavoltios, la ansiedad se derrite a menudo más rápido que el hielo sobre una cuba caliente.
5.2. El protocolo de la empatía
La empatía no es aceptar la desinformación.
Es escuchar primero y recalibrar después.
Un protocolo sencillo utilizado por ingenieros y consultores energéticos:
Reconoce la preocupación. “Entiendo por qué ese sonido te inquieta”.
Comparte datos verificados. “Esto muestran las mediciones reales de CEM, menos que tu secador”.
Ofrece transparencia. “¿Quieres ver el informe de mantenimiento? Es público”.
Muestra beneficios. “Porque la subestación está cerca es menos probable que te quedes sin luz en tormentas”.
Mantén la calma. La energía va donde va la atención. El pánico alimenta pánico, pero la confianza estabiliza.
Este método funciona mucho mejor que un “no te preocupes” displicente.
Es la diferencia entre pulsar un interruptor y cerrar un circuito.
5.3.Por qué los ingenieros son grandes narradores
La mayoría de ingenieros no se ven como comunicadores.
Y sin embargo cada vez que explican por qué funciona un sistema están contando una historia. Una historia de fiabilidad, esfuerzo invisible y el brillo discreto del buen diseño.
Los transformadores son héroes anónimos de la civilización.
Permiten que la red europea funcione con una eficiencia asombrosa. El 99,5 por ciento de la electricidad generada llega a los consumidores.
Sin ellos no habría carga para vehículos eléctricos, ni refrigeración, ni wifi, ni resonancias magnéticas.
Una historia bien contada recuerda a la gente que el zumbido tras la valla no es una amenaza, sino la señal de que la ciudad seguirá encendida.
Cuando los ingenieros hablan con calidez y no con jerga se convierten en embajadores de confianza. Y esa confianza es la fuente de energía más renovable de todas.
5.4. Caso práctico. La valla que desapareció
En una pequeña ciudad alemana, los vecinos protestaron contra una nueva subestación de 20 kV junto a su huerto comunitario.
Las quejas eran clásicas. Ruido, radiación, valor de la propiedad.
Los ingenieros no las desestimaron.
Invitaron a la comunidad a visitar el emplazamiento, explicaron la función de cada componente, mostraron mediciones en vivo del campo magnético y prometieron un ajardinamiento con especies autóctonas.
Seis meses después, los mismos vecinos pidieron bajar la valla para que las flores silvestres alrededor de la estación pudieran crecer libremente.
La educación transformó el miedo en cuidado.
5.5. Convertir “en mi patio trasero no” en “nuestro patio”
La planificación urbana moderna deja de esconder infraestructura. La integra. Diseño transparente, participación comunitaria y armonía visual convierten los emplazamientos técnicos en parte de la vida cívica.
Cuando la gente entiende cómo funciona algo, deja de combatirlo y a veces incluso empieza a protegerlo.
Ya no es un transformador “detrás de mi casa”. Es nuestro nodo local de energía.
El empoderamiento, en sentido literal, empieza con conocimiento compartido abiertamente.
A continuación cerraremos este recorrido volviendo a la visión de conjunto. Cómo se ve el equilibrio entre el confort humano y las necesidades de una red en evolución y por qué el futuro de convivir con la infraestructura energética puede ser más silencioso, más verde y más inteligente de lo que imaginábamos.
6. El equilibrio entre la necesidad de energía y el confort de vivir
Toda civilización se hace la misma pregunta. Cómo alimentamos nuestras vidas sin desbordar nuestro entorno.
La respuesta no es esconder más lejos los transformadores, sino diseñar sistemas y relaciones que funcionen en armonía.
En el siglo veintiuno la electricidad no es solo un servicio. Es una infraestructura cultural.
Moldea cómo vivimos, construimos, viajamos e incluso pensamos.
Y la subestación silenciosa en el borde del barrio es donde confluyen todas esas corrientes, literales y metafóricas.
6.1. Vivir con la infraestructura, no contra ella
Antes tratábamos las instalaciones técnicas como algo que había que ocultar. Lejos de la vista, lejos de la mente.
A medida que las redes se modernizan, las ciudades aprenden una nueva forma de coexistencia.
En París, subestaciones de media tensión se ocultan bajo huertos comunitarios.
En Ámsterdam, los envolventes de transformadores hacen de arte urbano.
En Estocolmo, unidades de almacenamiento comparten azoteas con paneles solares y zonas de juego.
Estos ejemplos reflejan un cambio de mentalidad. De la separación a la integración.
Ya no tenemos que ver la red como una intrusa. Puede ser parte del tejido vivo de nuestro entorno.
Los sistemas energéticos bien diseñados hacen los barrios más resilientes, no menos bellos.
El zumbido de un transformador es un susurro de estabilidad, no una amenaza.
6.2. Cuando el confort se encuentra con la conciencia
A menudo hablamos del “confort de vivir” como silencio, espacio y seguridad. Hay otra dimensión. El confort de conciencia.
Saber que tu electricidad fluye con eficiencia, que tu subestación local evita pérdidas y que tus luces siguen encendidas gracias a la integración de renovables también es confort.
Una subestación primaria cercana no solo sirve a tu casa. Te conecta con un ecosistema colectivo que mantiene con vida hospitales, escuelas y puntos de recarga.
La comodidad de la vida moderna, cargar el coche, calentar tu hogar, depende de estos aliados discretos y fiables. El reto no es su presencia, sino nuestra percepción.
6.3. Energía preparada para el futuro y barrios preparados para el futuro
El paisaje energético europeo cambia más deprisa que nunca.
Plantas fotovoltaicas, parques eólicos, cargadores para vehículos eléctricos y sistemas de almacenamiento dependen de una cosa. Transformadores modernos y flexibles que puedan manejar flujos bidireccionales y cargas variables.
Las subestaciones de mañana serán más silenciosas, más inteligentes y más conectadas.
Se comunicarán con la red en tiempo real, equilibrando automáticamente energía entre viviendas, baterías y cubiertas solares.
Algunas serán incluso hitos arquitectónicos. Diseñadas para educar al público sobre los sistemas invisibles que sostienen nuestra vida.
No es utopía. Ya sucede.
Nuevos transformadores conformes a Ecodesign Tier 2 pueden reducir pérdidas hasta un 30 por ciento.
Estaciones modulares reducen la ocupación de suelo y diseños híbridos combinan almacenamiento y control en una unidad compacta.
La evolución de la infraestructura refleja nuestra propia evolución como sociedades. Hacia la eficiencia, la transparencia y la responsabilidad compartida.
6.4. Del miedo a la gratitud
Al final, la historia del transformador de al lado es una historia de perspectiva.
Empieza con inquietud. “¿Por qué está esto aquí?”
y termina con aprecio. “Menos mal que está”.
Cada zumbido lleva el eco del esfuerzo humano. Ingenieros que calcularon distancias, electricistas que verificaron la puesta a tierra, diseñadores que modelaron envolventes, operadores que mantienen la luz encendida en las tormentas.
Tras la valla no hay una amenaza, sino una promesa. Un compromiso con la seguridad, la fiabilidad y el progreso.
6.5. La corriente de cierre
La tecnología, cuando se construye con cuidado, no se opone al confort humano. Lo habilita.
Una subestación bien situada y bien diseñada no reduce el valor de una vivienda. Lo protege. De apagones, de ineficiencia y de la fragilidad de la dependencia.
Así que cuando veas esa estructura silenciosa que zumba a lo lejos, recuerda. No es una extraña.
Es parte del mismo sistema que alimenta tus mañanas, tu trabajo, tus sueños.
Y quizá la transformación que necesitamos no es eléctrica, sino perceptiva. Aprender a ver la energía no como ruido, sino como conexión.
Relaciones Energía
Lógica, precisión y la poesía de la ingeniería. Eso mantiene el mundo encendido. Cada transformador es un traductor entre escalas, un puente entre la física y la vida cotidiana.
La energía no es solo una corriente en los cables. Es una corriente de confianza, colaboración y gratitud.
En Energeks nos especializamos en transformadores de media tensión, transformadores de aceite Tier 2 y transformadores secos de resina fundida Tier 2, subestaciones primarias, aparamenta y sistemas de almacenamiento de energía, todo diseñado conforme a las normas europeas más recientes y a las realidades de las redes modernas.
Nuestro objetivo es simple. Crear sistemas que de verdad funcionan, para las personas, para las ciudades y para el planeta.
Si estás planificando una inversión, diseñando infraestructura o simplemente quieres entender mejor la red, explora nuestro porfolio de transformadores de media tensión, consulta también las unidades disponibles de inmediato o conéctate con nosotros en LinkedIn Energeks.
Allí compartimos ideas, experiencias de campo y una mirada al futuro de la energía, construido no desde el miedo, sino desde la colaboración.
Porque la tecnología es tan fuerte como las personas que la comprenden. Y comprender, al fin y al cabo, es la forma más pura de energía.
Fuentes:
Un transformador sin la conexión adecuada de los devanados funciona un poco como un equipo de fútbol sin formación: todos corren, pero en lugar de juego tenemos caos.
Puedes tener a los mejores jugadores (es decir, cobre y acero de la más alta calidad), pero si los colocas en la disposición incorrecta, en lugar de victoria tendrás agotamiento y frustración.
Es precisamente la elección de la conexión lo que decide si la tensión se distribuye uniformemente, si la instalación soporta cargas asimétricas, cómo la red afronta las persistentes armónicas y si el punto neutro será estable o más bien “flotará” como un corcho en el agua.
En la práctica esto significa la diferencia entre una instalación que funciona como un reloj suizo y otra que zumba y molesta como un despertador barato de mercado.
¿Y las consecuencias? Muy reales. Una conexión mal elegida de los devanados puede hacer que el operador del sistema de distribución rechace tu conexión, que las protecciones se disparen a la mínima ocasión y que las pérdidas de energía empiecen a devorar tu presupuesto sin que lo notes.
No es de extrañar que preguntas sobre la diferencia entre la conexión estrella y triángulo, o sobre por qué se utiliza tan a menudo el transformador delta-estrella, aparezcan en las conversaciones de los diseñadores tan a menudo como el café en la obra.
Este texto está dirigido a contratistas EPC, ingenieros industriales, diseñadores de redes, desarrolladores de energías renovables y todos aquellos que alguna vez se hayan preguntado:
“¿qué conexión de transformador se utiliza para 100 kVA?”
Si buscas respuestas a preguntas sobre la diferencia entre estrella y triángulo en un transformador, sobre el sentido de usar un transformador delta-estrella o sobre lo que significan abreviaturas como Dyn11 o Yzn5, aquí encontrarás explicaciones claras y prácticas.
Agenda del artículo:
Cómo leer los símbolos en la placa de características: Y, D, Z, n y los números de reloj.
Ejemplos y práctica: Dyn11 vs Dyn5 – compatibilidad, trabajo en paralelo, realidades europeas.
Yzn para 25–250 kVA: por qué los “pequeños gigantes” prefieren zigzag en BT.
Zigzag en el papel de “pilar oculto de la red”: creación de neutro, supresión de triplenes, datos de explotación.
100 kVA en el campo y en la ciudad: escenarios de selección de conexiones y cifras que realmente cuentan.
Mitos y medias verdades: puesta a tierra del delta, trampas del Yy, Dyn11 ≠ único estándar de la UE.
2025/2026 — Energías renovables y vehículos eléctricos: inversores, hubs de carga y la tendencia de los transformadores híbridos.
Qué podemos hacer por ti: oferta, estándar Tier 2 Ecodesign, contacto y comunidad.
Tiempo de lectura: ~ 14 minutos.
Cómo leer los símbolos en la placa de características
El primer encuentro con la placa de un transformador recuerda la entrada a un mundo extraño: unas pocas letras, unas cifras, y todo parece un código sacado del cuaderno de un criptólogo.
Ves “Dyn11”, “Yzn5” o “Dyn5” y te preguntas: ¿es la clave de una caja fuerte, o quizá el número de catálogo de un repuesto?
Sin embargo, detrás de estos tres signos se esconde toda una historia sobre cómo el transformador va a trabajar con tu red.
Cada letra desempeña un papel en el teatro de la energía.
“Y” – estrella: significa que los devanados se conectan en un punto neutro común. Gracias a ello cada uno de ellos “ve” solo la tensión de fase, lo que reduce los requisitos de aislamiento y los costes.
“D” – delta, es decir, triángulo: actúa de manera opuesta. Es un bucle cerrado cuya mayor fortaleza es la resistencia a la asimetría y la capacidad de “entenderse” entre fases.
“Z” – zigzag: suena exótico, pero es el maestro en limpiar armónicas y estabilizar el neutro, especialmente en tiempos en los que la electrónica puede sembrar un buen desorden en la red.
La “n” minúscula: indica que el punto neutro no queda cerrado dentro de la cuba, sino que sale al exterior, listo para ser conectado.
Y al final, el elemento más interesante del rompecabezas:
El número de reloj, como 0, 5 u 11. No son horas de reunión, sino desplazamientos de fase, cada uno de 30°.
Ejemplo Dyn11
No es una notación al azar, sino una instrucción precisa del comportamiento del transformador:
D – el devanado en el lado de alta tensión (AT) está conectado en delta. Gracias a ello la red de media tensión gana estabilidad y protección frente a las armónicas de tercer orden.
y – el devanado en el lado de baja tensión (BT) está conectado en estrella, lo que permite extraer el neutro* y alimentar tanto cargas monofásicas como trifásicas.
n – el neutro* está efectivamente disponible al exterior. No se queda en la cuba, sino que espera el conductor N o PEN.
11 – el número de reloj. Significa que el devanado de baja tensión se retrasa 30° respecto al de alta. Esta disposición, considerada estándar en Europa, facilita la sincronización y permite conectar en paralelo varias unidades sin problemas.
Dyn11 es un transformador de distribución clásico: delta en el lado de media tensión (para la estabilidad y el orden frente a las armónicas), estrella en el lado de baja tensión (para disponer de neutro) y un desplazamiento de fase que garantiza la compatibilidad con los requisitos de la red.
Por eso gran parte de los transformadores MT/BT en Europa, especialmente en el rango de 250 kVA en adelante, llevan hoy esta designación.
*¿Pero qué significa exactamente esto de “neutro”?
Cuando decimos “permite extraer el neutro”, nos referimos al punto neutro del transformador, es decir, el lugar físico donde se unen los extremos de los devanados en una conexión en estrella (Y).
En una estrella (Y) cada uno de los tres conductores de fase (L1, L2, L3) tiene un devanado. Un extremo de cada devanado se encuentra en un punto común – ese es el punto neutro.
Ese punto puede quedarse “cerrado” dentro del transformador (en cuyo caso no hay conductor N al exterior), o puede sacarse a un borne del transformador y entonces disponemos del conductor N (neutro) para la red de baja tensión.
¿Por qué es importante?
Porque el neutro (conductor N):
permite alimentar cargas monofásicas (por ejemplo, instalaciones domésticas de 230 V),
estabiliza las tensiones de fase respecto a tierra,
posibilita la creación de sistemas de red TN-S, TN-C-S o TT, de acuerdo con los requisitos del operador de distribución.
En otras palabras:
“Extraer el neutro” = el transformador da acceso al punto común de la estrella, que se convierte en el conductor N en la red de baja tensión.
Ejemplo Dyn5
Tampoco es una combinación aleatoria de letras y cifras, sino una información precisa sobre cómo se comportará el transformador en tu red.
D, y y n ya las conocemos bien: la delta en el lado de media tensión aporta resistencia frente a la asimetría y “encierra” las armónicas de tercer orden, la estrella en el lado de baja tensión permite extraer el neutro y, por lo tanto, alimentar tanto a consumidores monofásicos como trifásicos, y la n indica que ese neutro efectivamente sale al exterior y espera al conductor N o PEN.
Toda la diferencia se esconde en el número 5 – es el número de reloj, es decir, la manera en que se posicionan las fases entre sí. En Dyn5 el devanado de baja tensión está desplazado nada menos que 150° respecto al de alta tensión.
Es una disposición completamente distinta a la de Dyn11, donde el desfase es solo de 30°.
En la práctica esto significa que Dyn5 no toca en la misma “orquesta” que Dyn11.
No pueden conectarse en paralelo, pero en muchos países de Europa Central y del Sur ese desfase de 150° es precisamente el estándar de la red.
Por ello Dyn5 no es una excentricidad ni una excepción a la regla, sino un transformador de distribución plenamente válido, utilizado a diario en cientos de subestaciones.
Delta, estrella y neutro más fases desplazadas 150° – una configuración que funciona en la práctica desde hace décadas, y que tanto operadores como fabricantes saben que en sus redes simplemente da los mejores resultados.
Dyn5 frente a Dyn11 en la práctica europea
En la literatura técnica y en las normas europeas leerás con frecuencia que el estándar de distribución es Dyn11 – y efectivamente, es la disposición que encontrarás en muchos países de Europa Occidental.
Pero basta ampliar la mirada para ver el cuadro completo: en gran parte de Europa Central y del Sur es Dyn5 el estándar de referencia en las especificaciones.
¿Por qué ha sido así?
Las razones son varias:
Condicionantes históricos – en los años 70 y 80 muchos países optaron por Dyn5 como grupo base de conexión. La flota de transformadores de la red se fue construyendo durante décadas en torno a este estándar, así que los equipos nuevos deben ser compatibles – de lo contrario no podrían conectarse en paralelo.
Reducción de corrientes de cortocircuito – el desfase de 150° permite en algunas topologías limitar el valor de las corrientes de cortocircuito, algo crucial en redes industriales y urbanas densas.
Sincronización a escala local – Dyn5 encaja bien con las características de ciertas redes nacionales de distribución, donde se adoptaron criterios diferentes hace años.
Exportación y mercado – los fabricantes europeos saben que los clientes del sur y del centro esperan Dyn5 con la misma naturalidad con la que los clientes de Alemania o Francia esperan Dyn11.
No se trata de una cuestión de que una solución sea mejor o peor, sino de compatibilidad con la red local.
Dyn5 y Dyn11 – diferentes ritmos, misma melodía
Dyn11 – desfase de 30°, estándar en Alemania, Francia o Reino Unido, permite una fácil conexión en paralelo y está ampliamente descrito en las normas.
Dyn5 – desfase de 150°, preferido en muchos países de Europa Central y del Sur, igualmente común en la práctica, aunque menos citado en los manuales.
Lo más importante: estos dos grupos no pueden conectarse en paralelo.
Si toda la red en una región está basada en Dyn5, el nuevo transformador también debe ser Dyn5 – de lo contrario aparecerán corrientes de circulación y problemas de estabilidad.
La verdad es clara: Europa no tiene un único estándar, sino un mosaico.
En algunos países domina Dyn11, en otros Dyn5, y un proveedor competente de transformadores debe conocer ambos grupos y saber cuándo se exige cada uno.
Conexiones Yzn – el transformador para los pequeños gigantes
Las conexiones Yzn5 y Yzn11 son especialmente populares en transformadores de baja y media potencia – desde 25 kVA hasta 250 kVA, es decir, en unidades de poste y en subestaciones compactas de distribución.
Son soluciones que los operadores de redes de distribución aplican con frecuencia en zonas rurales y periurbanas. El núcleo y el cobre trabajan igual que en Dyn, pero la manera de interconectar los devanados marca una enorme diferencia en lo que ocurre al final de un largo cable en un pueblo, en una explotación agrícola, en un parque de bomberos o en el borde de un polígono industrial.
De este modo, combinan la economía de la aislación en el lado de MT con una alta estabilidad del neutro en el lado de BT..
Principales ventajas de la conexión Yzn
La estrella en el lado de MT limita los requisitos de aislación, lo que en cientos de puntos similares de la red tiene una importancia presupuestaria.
En cambio, en el lado de BT entra en escena el zigzag, es decir, un devanado compuesto por dos mitades en dos columnas, conectadas de manera que las componentes de la frecuencia fundamental se suman hasta formar la tensión de fase, mientras que las componentes de tercer orden y las demás armónicas logran anularse.
El efecto práctico es muy prosaico, pero a la vez salvador.
El punto neutro deja de “flotar” y las tensiones de fase se mantienen estables, incluso cuando la carga de cada fase es distinta y la electrónica de los usuarios inyecta en la red armónicas de tercer y noveno orden con el mismo entusiasmo con el que trabajan los cargadores nocturnos y la iluminación LED.
Estrella en el lado de MT (Y):
la aislación trabaja solo con la tensión de fase,
reducción de costes de aislación y simplificación de la construcción,
compatibilidad con líneas típicas de 15–20 kV en Europa.
Zigzag en el lado de BT (Z):
punto neutro estable incluso con cargas fuertemente asimétricas,
eliminación eficaz de corrientes armónicas de tercer orden (los llamados triplens),
mejora de la calidad de la tensión para receptores sensibles (LED, ordenadores, variadores de frecuencia).
Neutro accesible (n):
posibilidad de configurar redes TN-S, TN-C-S o TT,
soluciones sencillas de puesta a tierra de acuerdo con los requisitos locales del operador de distribución (DSO).
Reloj (5 o 11):
Yzn5 – desfase de 150°, preferido en muchos países de Europa Central,
Yzn11 – desfase de 30°, más frecuente en Europa Occidental.
Datos operativos y prácticos
Las cargas no lineales son hoy una realidad cotidiana. En una localidad típica, parte de las casas funcionan con fuentes de alimentación conmutadas, el taller tiene varios variadores de frecuencia, y en una tarde de invierno todo el alumbrado público y doméstico es LED.
En una red en estrella sin zigzag, estos “triplens” tienden a sumarse en el conductor neutro, lo que a veces provoca parpadeo de la iluminación y la típica queja del estilo “la diferencia entre conexión estrella y triángulo seguro que es solo teoría de libro de texto”.
En Yzn, una parte significativa de estas corrientes se cierra dentro de los devanados zigzag, y en los bornes de fase se nota menos nerviosismo y más orden. Para el ingeniero significa menos sorpresas en el registrador de calidad de energía, para el usuario un funcionamiento más estable de las cargas, y para el operador menos llamadas por la tarde.
Rango de potencia: más comúnmente 25–250 kVA (transformadores de poste y pequeñas subestaciones en exteriores).
Tensiones típicas: 15/0,4 kV o 20/0,4 kV.
Cargas asimétricas: Yzn mantiene las tensiones de fase dentro de la norma con una diferencia de cargas de hasta 30–40% entre fases, lo que en esquemas de estrella pura sería crítico.
Armónicas: reducción de la corriente del neutro incluso en un 50–70% en el caso de predominio de terceras armónicas procedentes de receptores no lineales.
Pérdidas: el devanado zigzag requiere más material (más cobre), lo que implica pérdidas de carga superiores en un 2–4% en comparación con un esquema clásico Dyn, pero es un compromiso aceptable a cambio de una mayor estabilidad.
Supongamos que la línea de 0,4 kV está cargada en su mayoría de forma monofásica, y que la corriente de la tercera armónica en cada fase constituye aproximadamente una quinta parte de la corriente fundamental.
En un sistema de estrella pura, la corriente del neutro puede llegar a triplicar la componente tercera de las fases, lo que resulta en una participación considerable en la sección y el calentamiento del conductor N.
En Yzn, parte de esta corriente se cierra en el propio sistema de devanados, por lo que en el conductor neutro y en los bornes de los receptores se observan efectos menores de la misma “química” de cargas. No se trata de un milagro, sino de la geometría de las conexiones, que actúa como un filtro pasivo incrustado en el cobre.
Yzn5 contra Yzn11
No se trata de un duelo para ganar, sino de la compatibilidad con el entorno.
El número de reloj indica cómo se alinean las fases de baja tensión respecto a la media. En muchas regiones el operador exige Yzn5, en otras Yzn11, y a veces deja la elección con la condición de que el nuevo transformador pueda trabajar en paralelo sin problemas con el vecino.
Conviene recordar una regla sencilla. Para el trabajo en paralelo hay que tener el mismo “reloj” y el mismo tipo de conexión. Conectar Yzn con Dyn para equilibrar la potencia en una misma barra es buscar corrientes de circulación y una cara lección de fundamentos vectoriales. Por lo tanto, si la red circundante está construida sobre Yzn5, la nueva unidad también debe ser Yzn5.
La misma lógica se aplica a Yzn11. No es terquedad de burócrata, sino matemáticas.
¿Por qué Yzn en redes rurales?
A los operadores en zonas rurales les gusta Yzn. Aquí lo que importa es la resistencia a la vida. Las líneas de baja tensión son largas, las secciones elegidas de forma económica, las cargas desiguales. En tal topología, la estabilidad del neutro y la supresión de los triplens son inestimables.
Yzn cierra los bucles para las corrientes de secuencia cero dentro del transformador, gracias a lo cual en los extremos de las líneas la tensión reacciona con más calma a la conexión y desconexión de grandes receptores monofásicos.
Esto es relevante para todo, desde el arranque de una bomba en una granja, pasando por un rectificador en un taller, hasta dispositivos informáticos sensibles en una vivienda.
Líneas largas de BT (0,4 kV) – las caídas de tensión son críticas, por lo que un neutro estable reduce el riesgo de parpadeo de luces y fallos de equipos.
Receptores monofásicos – hogares, talleres, tiendas – introducen fuertes asimetrías. Zigzag amortigua los efectos de estas diferencias.
Cargas no lineales – LED, RTV, TI, cargadores – introducen triplens, que Yzn neutraliza eficazmente.
Explotación – los pequeños transformadores (25 kVA, 63 kVA, 100 kVA) en redes Yzn pueden sustituirse fácilmente, manteniendo la compatibilidad con el “reloj” y la filosofía de funcionamiento del resto de la red.
Pequeñas unidades: 25 kVA
Una pequeña unidad de poste que alimenta varias casas, una tienda, quizá una pequeña estación de bombeo, vive al ritmo de picos diarios y oleadas nocturnas de LED. Zigzag mantiene el neutro bajo control, así que las bombillas no “flotan”, los variadores no se quejan y las protecciones no sufren espasmos nerviosos.
A esto se suma la comodidad operativa. El reemplazo de una pequeña unidad en una red construida sobre Yzn es sencillo.
Colocas el nuevo transformador, lo conectas y tienes la garantía de que su vector coincidirá con el vector del resto de estaciones en un radio de varios kilómetros.
Un transformador de 25 kVA en esquema Yzn es la elección típica para:
alimentar varias viviendas unifamiliares,
pequeños comercios, talleres, parques de bomberos,
receptores dispersos al final de la línea.
¿Por qué Yzn en esta potencia?
Porque incluso con varios receptores monofásicos conectados al azar en las fases, las tensiones se mantienen estables y el neutro no “flota”. Es la forma más sencilla de tener una red que funcione correctamente sin excesiva intervención.
Última cuestión: la puesta a tierra
Yzn ofrece un neutro listo para configurarse según la política local del operador, desde esquemas TN hasta variantes con resistencia de puesta a tierra.
Esto es importante allí donde la elección de la corriente de cortocircuito a tierra influye en la selección de protecciones y la coordinación con la automatización de la red. Zigzag no exime de pensar en la selectividad, pero proporciona un punto de referencia muy estable, gracias al cual el proyectista puede atenerse a sus cálculos sin sorpresas.
En resumen
Yzn es una herramienta para tareas cotidianas, no un accesorio.
Funciona mejor allí donde la red es larga y caprichosa, los receptores monofásicos dominan y las cargas no lineales son el pan de cada día. Por eso precisamente un transformador Yzn5 o Yzn11 en la clase de 100–250 kVA, e incluso en la modesta versión de 25 kVA, se considera una elección sensata en un gran número de estaciones de poste.
En esta clase de potencia, lo que cuenta es la práctica, y la práctica lo dice claramente:
neutro estable, menor influencia de los triplens, comportamiento predecible bajo carga y conformidad con las expectativas del operador. El resto son detalles de ejecución que un buen fabricante y un buen contratista asumen.
Zigzag – el héroe discreto de la puesta a tierra
Cuando miras el esquema del zigzag, la primera idea suele ser: “¿quién se tomó la molestia de complicar tanto esto?”. Devanados llevados a la mitad, en zigzag sobre dos columnas, en lugar de una simple estrella o delta. Y sin embargo, esta “extraña” geometría resulta ser una de las soluciones más prácticas en la distribución de energía. El zigzag es un sistema que no toca el violín principal, pero sin él la orquesta de la red empieza rápidamente a desafinar.
Empecemos por lo básico. El zigzag tiene una misión principal: mantener el neutro bajo control.
Independientemente de que las fases estén equilibradas o de que un pueblo entero cuelgue de L1 y otro de L2 – el punto neutro permanece estable.
Y allí donde la electrónica arroja a la red la tercera, la novena o la decimoquinta armónica con el entusiasmo digno de un cargador chino, el zigzag simplemente “cierra” esas corrientes en su interior ;-).
Funciones principales del zigzag
Crea un neutro en una red sin neutro
En redes donde en el lado de MT tenemos una delta (por ejemplo Dd0), no existe un punto neutro natural. El zigzag da la posibilidad de crear un neutro artificial y ponerlo a tierra – lo que abre el camino a configuraciones TN-S o TT en el lado de BT.
Suprime las armónicas de tercer orden (triplens)
Los triplens tienen la característica de que, en lugar de desaparecer, tienden a sumarse en el conductor N. El zigzag, gracias a su construcción, crea “vías de escape” para estas corrientes, que se cierran dentro de los devanados. Resultado: el neutro no se sobrecalienta y las tensiones de fase son más estables.
Estabiliza la red con cargas asimétricas
Granjas, talleres, pequeñas industrias – en todos estos lugares la carga de una fase puede diferir radicalmente de la otra. El zigzag “mantiene” el neutro en el centro, en lugar de permitir que se desplace.
Protege frente a grandes armónicas
En acerías, plantas con soldadoras, hornos de arco o gran número de accionamientos, las armónicas pueden dar la vuelta a la red. El zigzag actúa como un filtro pasivo – no es un milagro, pero sí un reductor eficaz del desorden.
Datos prácticos y ejemplos
Rango de potencia: el zigzag se utiliza desde unas decenas de kVA en estaciones auxiliares hasta varios cientos de kVA en sistemas industriales de puesta a tierra.
Aplicaciones:
transformador de puesta a tierra (Grounding Transformer),
parte del esquema Yzn en transformadores de distribución,
sistemas de equilibrado de cargas en centros de datos y hubs de recarga de vehículos eléctricos.
Efectos de explotación:
reducción de la corriente en el neutro hasta un 50–80% en presencia de triplens,
limitación del parpadeo de la luz (flicker) en cargas LED y TI,
estabilización de tensiones de fase con diferencias de carga de hasta el 40%.
Zigzag en la vida cotidiana
Imagina una pequeña estación de 25 kVA al final de una línea de 0,4 kV. En una fase está conectado un taller con un variador de frecuencia, en otra varias granjas y en la tercera la iluminación LED de toda la calle.
En una estrella pura, el neutro “flota” y las lámparas pueden parpadear como un estroboscopio. El zigzag hace algo difícil de notar – estabiliza las tensiones y el neutro deja de volverse loco. Como resultado, el taller funciona sin perturbaciones y el vecino no llama por la noche al operador preguntando “¿por qué me parpadea la luz?”.
El zigzag no llama la atención.
No aumenta la potencia del transformador, no mejora la eficiencia en el catálogo. Su efecto solo se ve en la explotación – menos fallas, menos reclamaciones de los clientes, menor número de intervenciones de servicio. Es un dispositivo que no toca el violín principal, pero sin él la orquesta empezaría rápidamente a desafinar.
No es una curiosidad exótica, sino un fundamento de estabilidad en redes con un gran número de cargas monofásicas y no lineales. En conexión Yzn ofrece ventaja en zonas rurales, y en aplicaciones industriales resulta incluso indispensable.
Es un elemento cuya importancia crecerá: cuanto más electrónica, variadores de frecuencia y cargadores de vehículos eléctricos, mayor será la necesidad de zigzag.
Puede que también te interese el tema:
Coeficiente K del transformador: la clave para protegerse contra armónicos
¿Qué conexión para un transformador de 100 kVA?
La pregunta “¿qué conexión de transformador se utiliza para 100 kVA?” vuelve como un bumerán en las obras, en los proyectos y en las conversaciones con los operadores.
¿Por qué? Porque 100 kVA es una potencia límite – el transformador sigue siendo relativamente pequeño, pero ya lo bastante importante como para alimentar a varias decenas de consumidores, influir en la estabilidad de la red local y cumplir con los requisitos del operador de red de distribución (DSO).
En la práctica, la elección de la conexión no es una cuestión de gusto del proyectista, sino la consecuencia de las condiciones de conexión y de la especificidad de la red en la que debe trabajar el transformador.
Datos operativos de 100 kVA
En la práctica operativa, un transformador de 100 kVA es una unidad que se encuentra exactamente en la frontera entre los pequeños transformadores de poste y las estaciones de distribución más serias.
En el lado de baja tensión, esto significa unos 144 A de corriente nominal a 0,4 kV, suficiente para alimentar tanto a varias viviendas unifamiliares como a una pequeña empresa de servicios. El problema, sin embargo, es la naturaleza de las cargas.
En las redes rurales aparece con mucha frecuencia un fuerte desequilibrio – una fase está cargada entre un 30–40% más que las demás. En esas condiciones, una estrella clásica provoca el desplazamiento del punto neutro y bruscas desviaciones de la tensión de fase. La conexión Yzn estabiliza ese punto, de modo que incluso con una gran asimetría, las tensiones se mantienen dentro del rango permitido.
Igualmente importantes son las armónicas.
En una estrella pura, la corriente en el neutro puede llegar al 50–70% de la corriente de fase cuando los receptores no lineales generan fuertes componentes de tercer orden. Son precisamente estas corrientes las que calientan el conductor neutro y provocan perturbaciones en el funcionamiento de los equipos.
En los transformadores Yzn, una parte significativa de estas corrientes se cierra dentro de los devanados zigzag, por lo que en el conductor neutro suelen caer a niveles del 20–30% de la corriente de fase. Esto se ve claramente en las mediciones de los registradores de calidad de energía: la curva del neutro se vuelve mucho más estable.
Por supuesto, esta estabilidad tiene un precio: una mayor cantidad de cobre y una construcción de devanados más compleja. Las pérdidas de carga en los transformadores Yzn son en promedio un 2–4% superiores a las de los esquemas Dyn, pero en el balance operativo es un coste aceptable.
Un menor número de fallas, tensiones más estables y un riesgo más bajo de reclamaciones por parte de los consumidores hacen que Yzn resulte a menudo la opción más rentable, especialmente en unidades de 100 kVA que trabajan en redes rurales y suburbanas.
En resumen:
Potencia típica: 100 kVA = 144 A en el lado BT (0,4 kV).
Carga monofásica: en las redes rurales, el desequilibrio de fases suele alcanzar el 30–40% – Yzn estabiliza el neutro en esas condiciones.
Corriente en el neutro: en una estrella pura puede alcanzar el 50–70% de la corriente de fase con alta presencia de triplenes. En Yzn baja al 20–30%.
Pérdidas: Yzn tiene pérdidas de carga un 2–4% mayores que Dyn, pero ofrece más estabilidad y menos fallas.
El campo – el reino de Yzn
En las zonas rurales y dispersas lo más habitual es encontrar Yzn5 o Yzn11.
¿Por qué?
Líneas largas de 0,4 kV: conductores de aluminio con secciones dimensionadas “al límite”, que se extienden varios kilómetros. Aquí, cualquier parpadeo de luz o desequilibrio de fases se hace evidente muy rápido.
Consumidores monofásicos: explotaciones agrícolas, talleres, tiendas – a menudo las fases están cargadas de manera desigual y, además, aparecen receptores no lineales.
El zigzag hace el trabajo: estabiliza el neutro, atenúa los triplenes, limita el parpadeo de la tensión.
Facilidad de explotación: Yzn se puede integrar con seguridad en una red en la que desde hace años funcionan las mismas unidades, sin riesgo de problemas en el funcionamiento en paralelo.
Ejemplo: una subestación aérea de 100 kVA que alimenta a una docena de viviendas y un pequeño taller mecánico. En una estrella clásica la corriente de neutro “se volvería loca”; en Yzn el neutro se mantiene estable y las tensiones de fase permanecen dentro de norma incluso con diferencias de carga del 30–40%.
La ciudad y la industria – el terreno de Dyn5/Dyn11
En las ciudades y en las plantas industriales, un transformador de 100 kVA suele ser una unidad auxiliar o un transformador para pequeños edificios. Aquí predominan Dyn5 o Dyn11.
Circuito de BT corto: las líneas son cortas, con secciones grandes, por lo que las asimetrías de carga son un problema menor que en las redes rurales.
Uniformidad de la red: los operadores en ciudades e industrias prefieren un estándar único para toda la flota de transformadores.
Sincronización: Dyn11 es común en Europa Occidental (30°), Dyn5 en Europa Central y del Sur (150°). La elección depende de lo que sea la “norma local”.
Protección contra armónicas: el delta en el lado de MT encierra las corrientes de tercera armónica, impidiendo que se propaguen hacia la red de media tensión.
Ejemplo: una subestación interior de 100 kVA en un entorno urbano. Los consumidores son trifásicos, las cargas más simétricas y el operador exige conformidad con la flota existente. Si en la zona todo es Dyn5, la nueva unidad también debe ser Dyn5.¿Yzn o Dyn? ¿Cómo tomar la decisión?
Se trata de compatibilidad y fiabilidad.
La decisión entre Yzn y Dyn consiste en adaptar el transformador al entorno en el que va a trabajar. En transformadores de 100 kVA, la elección de la conexión de los devanados es siempre una decisión contextual, dependiente del lugar, del carácter de las cargas y de los estándares adoptados por el operador.
En áreas rurales se utiliza con mayor frecuencia el esquema Yzn, porque proporciona un neutro estable y permite la atenuación eficaz de las armónicas generadas por los receptores monofásicos y no lineales. En la práctica, esto se traduce en menos problemas de parpadeo de tensión y menor riesgo de sobrecarga del conductor neutro.
En ciudades e industria la situación es diferente – allí las líneas más cortas, las secciones mayores y las cargas más uniformes hacen que los operadores prefieran Dyn. Es una solución más simple de construir, más económica de explotar y, sobre todo, compatible con los estándares que rigen en muchos sistemas de distribución.
Diferencias también por geopolítica técnica
Europa Occidental (Alemania, Francia, Reino Unido): el estándar es Dyn11 con un desfase de 30°, que permite sincronización y operación en paralelo de manera sencilla.
Europa Central y del Sur (Polonia, Chequia, Eslovaquia, Balcanes): aquí históricamente se consolidó Dyn5, con desfase de 150°, y hasta hoy constituye la base de las flotas de transformadores.
Áreas rurales en toda Europa: en la clase de potencia de 25–250 kVA predominan Yzn5 y Yzn11, porque un neutro estable y la reducción de armónicas importan más que unos kilos extra de cobre.
La regla más importante
Un transformador no puede ser un elemento extraño en la red. Debe integrarse en la lógica adoptada por el operador del sistema de distribución.
Solo entonces funciona como parte de un rompecabezas mayor y no como una pieza que rompe la armonía del conjunto.
Mitos y medias verdades sobre las conexiones
El mundo de los transformadores tiene sus propias leyendas: creencias repetidas de generación en generación que, en la práctica, resultan ser medias verdades o simples mitos.
Desarmarlos no es solo una satisfacción intelectual, sino sobre todo un ahorro real de tiempo y dinero en los proyectos.
Primer mito #1: “el triángulo no puede ponerse a tierra”
Esta frase la ha escuchado casi todo joven ingeniero. Es cierto que el delta, por sí solo, no tiene neutro, y parece “inútil” desde el punto de vista del aterrizamiento.
Pero basta con añadir un transformador de puesta a tierra zigzag y de repente resulta que el delta puede ser un elemento plenamente estable del sistema, con un neutro controlado con mano de hierro. En acerías, plantas con hornos de arco o grandes parques fotovoltaicos, esta solución es incluso un estándar.
El delta, por sí mismo, es excelente para amortiguar las armónicas de tercer orden y equilibrar las cargas, y con la ayuda del zigzag también obtiene un neutro. Dicho de otra manera: el delta no solo puede ponerse a tierra, sino que en muchas aplicaciones debe.
Segundo mito #2: “todo transformador estrella–estrella da un buen neutro”
Suena lógico: si tenemos un punto común, el neutro debería ser estable.
La realidad eléctrica, sin embargo, suele ser más caprichosa.
En configuraciones Yy0 o Yyn0, con un gran número de cargas no lineales, aparecen armónicas que no tienen por dónde cerrarse.
El resultado: el neutro comienza a “flotar”, las tensiones de fase salen fuera de tolerancia y los usuarios reportan parpadeos de luz y comportamientos extraños en los equipos. Es como un puente con tres pilares: estable, siempre y cuando las cargas sean iguales. Pero cuando un pilar soporta más peso, toda la estructura se inclina.
Por eso la estrella–estrella no es, por definición, una mala solución, pero puede ser engañosamente tranquila. Solo al añadir un zigzag u otro método de control de triplenes se convierte en un neutro verdaderamente confiable.
Tercer mito #3: “Dyn11 es el único estándar europeo”
Es cierto que en manuales y normas encontrarás Dyn11 como esquema de referencia, fácil de describir y de unificar. Pero basta con bajar de la torre teórica y mirar el mapa de Europa para ver un mosaico.
En Alemania, Francia o Reino Unido domina Dyn11.
Mientras tanto, en Polonia, Chequia, Eslovaquia o en el sur de Europa el estándar desde hace décadas es Dyn5. Y no se trata de un nicho: una enorme parte de los transformadores MT/BT que operan hoy en estos países tienen precisamente esa conexión.
¿Por qué?
Porque las redes construidas en los años 70 y 80 fueron planificadas desde el inicio bajo Dyn5, y el trabajo en paralelo exige compatibilidad. Como resultado, Dyn5 sigue gozando de buena salud, aún se fabrica y se entrega en cientos de MVA al año.
Cada mito revela algo esencial
En la electroenergía no basta con repetir reglas: hay que entender el contexto.
El delta puede ponerse a tierra y dar un sistema estable.
La estrella no siempre garantiza un neutro tranquilo.
Dyn11 no desplazó a Dyn5.
La elección de la conexión de devanados no es una discusión académica, sino una decisión práctica de la que depende la fiabilidad de toda la red.
Y eso es lo que hace que las letras y números en la placa de características sean mucho más que un simple código.
Son la historia de estándares, compromisos y experiencias locales.
Descubra también nuestro último artículo:
¿Cómo preparar una instalación fotovoltaica para un sistema de almacenamiento?
El futuro 2025/2026: las energías renovables y la electromovilidad cambian las reglas del juego
Hace apenas una década, el tema de las conexiones de devanados parecía algo de nicho, reservado a proyectistas e ingenieros de red. Sin embargo, los años 2025 y 2026 muestran que esas letras y números en la placa de características del transformador se convierten en el fundamento de la estabilidad energética.
La mezcla de fuentes de energía y el carácter de las cargas cambia más rápido que nunca.
Desarrollo de la fotovoltaica
El avance de la fotovoltaica entra ahora en una fase en la que las cifras impresionan más que los eslóganes.
En 2025 la potencia fotovoltaica instalada en Europa superó los 400 GW, lo que supone el doble respecto al año 2020.
Las previsiones para 2026 hablan de un nuevo incremento de decenas de gigavatios anuales – es como añadir cada año el equivalente a varias grandes centrales nucleares. Y aunque suene impresionante, cada inversor fotovoltaico adicional no solo aporta energía limpia, sino también un posible problema de calidad de energía.
Los inversores trabajan de forma no lineal.
En la práctica, además de la frecuencia deseada de 50 Hz, introducen en la red armónicas, especialmente de orden tercero y noveno, que tienden a sumarse en lugar de anularse. Cuando hay cientos de miles de inversores, la red de baja tensión empieza a vivir con su propio ritmo caótico. En ese contexto, la pregunta de si el transformador es Yzn o Dyn deja de ser una curiosidad.
Es la conexión de los devanados la que decide si la red permanece estable o se convierte en un polígono de filtros activos y compensadores de potencia reactiva.
Aquí aparece el papel de las configuraciones:
El zigzag, gracias a su geometría, “absorbe” las corrientes de triplenes y estabiliza el neutro.
El Yzn asegura que las líneas rurales, en cuyos extremos proliferan microinstalaciones fotovoltaicas domésticas, no se doblen bajo el peso de las armónicas y las cargas desequilibradas.
El Dyn bien seleccionado aísla la red de media tensión de los problemas generados por miles de inversores en el lado de baja tensión.
En 2025 y 2026, cuando los operadores conecten cientos de nuevas plantas solares y miles de instalaciones en cubiertas cada semana, será precisamente la placa del transformador –con sus símbolos mágicos Yzn5, Dyn11 o Yzn11– la que decidirá si la energía solar fluye suavemente a la red o si genera perturbaciones que obligan a costosas modernizaciones.
Podemos decir que el transformador, con la conexión adecuada, se convierte no solo en la “puerta” de la energía verde, sino también en el filtro que mantiene la red bajo control antes de que las armónicas se extiendan por todo el sistema.
Electromovilidad
Para 2026 se prevé que en toda la Unión Europea funcionen hasta 7 millones de puntos de recarga de vehículos eléctricos.
Detrás de esa cifra hay mucho más que la comodidad de los conductores: es una auténtica revolución en la carga de las redes de distribución.
Esto se observa especialmente en los hubs de carga rápida, donde una decena o más de vehículos pueden comenzar a cargar casi al mismo tiempo.
En ese instante, la red experimenta no solo un brusco salto de potencia, sino sobre todo un conjunto de cargas muy no lineales que distorsionan la tensión y llevan el conductor neutro al límite de su capacidad.
Cada cargador rápido es un convertidor de potencia en modo pulsado. Unos pocos en paralelo aún pueden equilibrarse, pero cuando son una docena, la red entra en un régimen de desequilibrios extremos.
En una fase puede aparecer hasta un 30–40% más de carga que en otra, y en el conductor neutro, en lugar de una corriente tranquila, circula de repente un torrente de triplenes – de orden tercero, noveno o decimoquinto.
Los efectos se ven de inmediato: sobrecalentamiento del neutro, parpadeo de la tensión e incluso la actuación de protecciones que cortan la alimentación de todo el hub.
En esas condiciones, la clave está en la conexión de los devanados del transformador que alimenta la estación de carga.
El Yzn, gracias al zigzag en el lado BT, mantiene el neutro en un punto estable y absorbe gran parte de las corrientes triplenes. Así, las tensiones de fase se mantienen dentro de los límites incluso con gran desequilibrio de carga.
El Dyn permite aislar la red de media tensión de las perturbaciones generadas por los cargadores, atrapando en el triángulo las corrientes armónicas que no deben propagarse aguas arriba.
Se puede decir que en la era de la electromovilidad, el transformador se convierte en el primer y más importante filtro de calidad de energía.
En 2026, la elección entre Yzn y Dyn ya no será cuestión de costumbres locales ni de costes de inversión, sino una condición imprescindible para que las estaciones de carga rápida funcionen sin interrupciones y los operadores eviten una avalancha de quejas y averías.
Será precisamente la estabilidad del neutro y la capacidad de atenuar armónicas lo que decidirá si el desarrollo de la electromovilidad avanza de la mano de una red estable o se convierte en una lucha constante con la calidad del suministro.
El futuro pertenece a las soluciones flexibles
Hoy en día ya aparecen en el mercado transformadores híbridos, de múltiples devanados, que combinan en un solo núcleo el triángulo, la estrella y el zigzag.
Gracias a ello, un solo transformador puede al mismo tiempo:
proporcionar neutro a los consumidores,
encerrar las armónicas de tercer orden dentro de los devanados,
sincronizarse con la red de MT conforme a los requisitos del operador,
estabilizar el funcionamiento de inversores y estaciones de recarga de vehículos eléctricos.
👉 Pregunta por soluciones hechas a medida.
Esto ya no es teoría. En 2025, las primeras plantas fotovoltaicas en Alemania y España están probando unidades multinodales que permiten una mejor integración de los microgrids con la red. Proyectos similares se desarrollan en Polonia y la República Checa, donde los operadores se preparan para el creciente número de cargadores de EV en ciudades medianas.
Queda claro que en 2026 la cuestión de las conexiones de devanados dejará de ser un debate académico sobre normas. Será un factor real que decida la seguridad y la calidad de las redes de baja tensión. Un neutro estable y la atenuación de armónicas no son extras, sino una necesidad absoluta en una época en la que cada tejado y patio se convierten en mini centrales eléctricas, y cada centro comercial en un hub de electromovilidad.
Lo que hace pocos años parecía un tema teórico de manuales de transformadores, en 2025–2026 se convierte en la realidad diaria de ingenieros, proyectistas y operadores.
Y los transformadores con “conexiones inteligentes” – Yzn, Dyn con zigzag o híbridos – serán el pilar de la transición verde y la base de una energía estable para el futuro.
Qué podemos hacer por ti
En Energeks vemos el tema de las conexiones de devanados con la misma claridad que la integración de la fotovoltaica o el almacenamiento de energía. Nuestra misión no es solo entregar equipos, sino garantizar que la energía que produces y consumes trabaje para ti de la manera más eficiente posible.
Por eso apostamos por transformadores de aceite y resina conformes al estándar Tier 2 Ecodesign, prácticamente sin pérdidas y optimizados para armónicas. Cada kilovatio cuenta hoy, y en tu empresa lo que importa son los resultados reales, no las declaraciones en papel.
🔎 Consulta nuestra tienda con unidades disponibles en stock y explora la oferta completa de transformadores de Energeks.
Si eres inversor, ingeniero proyectista o gestor de una planta industrial y deseas:
aumentar la seguridad de suministro en una red dominada por PV y EV,
limitar los efectos de armónicas y desequilibrios de carga,
implementar tecnologías Tier 2 y soluciones acordes a los estándares europeos,
te invitamos a colaborar con nosotros. Creemos que los mayores logros no se alcanzan en solitario, sino en asociación con clientes, proyectistas, operadores y proveedores. Ofrecemos asesoramiento integral y también soluciones a medida, incluida la selección de grupos de conexión.
Gracias por tu tiempo y atención dedicados a la lectura de este artículo.
Si el futuro de los transformadores de MT y la integración con fuentes modernas de energía es un tema actual para ti, te animamos a ponerte en contacto con nosotros. Juntos podemos crear un sistema que no solo funcione, sino que trabaje sin pérdidas, sin compromisos, en el espíritu de la energía del futuro.
👉 Únete también a nuestra comunidad en LinkedIn.
Fuentes:
Networking modelling for harmonic studies” – Technical Brochure CIGRÉ
Renewables 2024 – Analysis – IEA
Global Energy Storage Market Records Biggest Jump Yet – BloombergNEF
El descargador de chispa en un transformador de media tensión – un guardián que a veces parece culpable
Imagine que entra en una subestación prefabricada de transformadores en una mañana brumosa y húmeda. El aire es denso y, de fondo, se oye el suave zumbido de un ventilador. Abre la puerta del compartimento de media tensión y sus ojos se fijan de inmediato en un elemento: el descargador de chispa.
Presenta vetas oscuras, marcas de quemadura y un color desigual en los electrodos. Si antes solo había visto equipos nuevos, podría pensar enseguida: “Tenemos una avería”.
Sin embargo, la historia puede ser justo la contraria.
Estas marcas no tienen por qué indicar un fallo. Muy a menudo son la prueba de que el descargador ha actuado y ha protegido el transformador frente a una peligrosa sobretensión.
Del mismo modo que un cinturón de seguridad muestra signos de tensión tras una colisión, un descargador, después de actuar, muestra las huellas del arco eléctrico que salvó el aislamiento de los devanados.
¿Por qué hablamos de esto?
En Energeks trabajamos con transformadores de media tensión en entornos muy diversos, desde plantas de producción hasta instalaciones municipales.
Muchos operadores e inversores nos preguntan: “¿Es normal que el descargador parezca quemado?”. A menudo la respuesta es: sí, es normal e incluso deseable, siempre que las marcas estén dentro de los límites permitidos por el fabricante.
Nuestro objetivo es sencillo:
explicar qué es un descargador de chispa, cómo funciona, cuándo requiere intervención y cómo mantenerlo para que la instalación esté protegida al más alto nivel.
En este material encontrará:
Qué es exactamente un descargador y qué funciones cumple.
Cómo se desarrolla el proceso de actuación: desde la aparición de la sobretensión hasta la derivación de la energía.
Por qué aparecen marcas en el descargador y qué significan.
Diferencias entre un descargador de chispa y un pararrayos.
Criterios para distinguir señales de funcionamiento normal de daños reales.
Procedimientos de inspección y mantenimiento.
Influencia de las condiciones ambientales en el estado del descargador.
Cuándo es necesario sustituirlo.
Importancia de la formación de los operadores.
Perspectivas de futuro para la protección contra sobretensiones.
Tiempo de lectura estimado: aprox. 15 minutos
1. Qué es un descargador de chispa en un transformador de media tensión
El descargador de chispa en un transformador de media tensión es un elemento de protección contra sobretensiones que actúa como una válvula de seguridad para el sistema eléctrico.
Su construcción se basa en dos o más electrodos separados por un espacio de aire o un relleno de gas.
Principio de funcionamiento:
En condiciones normales, la tensión de servicio es inferior a la tensión de ruptura del aire en el hueco, por lo que el descargador no conduce.
Cuando en la red se produce un aumento repentino de tensión (por ejemplo, debido a una descarga atmosférica, maniobras de conmutación o fallos en las líneas), la tensión entre electrodos supera el valor crítico, la llamada tensión de encendido.
Se genera un arco eléctrico que conduce la energía a tierra, protegiendo el aislamiento de los devanados del transformador.
Normas: De acuerdo con la PN-EN 60099 e IEC 60099, los parámetros del descargador deben seleccionarse de manera que la tensión de encendido sea superior a la tensión de servicio de la red, pero inferior a la resistencia dieléctrica del aislamiento del transformador.
Chisportero de laboratorio con electrodos planos/CC: Wikimedia Commons
2. Cómo actúa un descargador de chispa – desde la aparición de la sobretensión hasta la disipación de energía
El funcionamiento de un descargador de chispa en un transformador de media tensión es un fenómeno extremadamente rápido que ocurre en microsegundos, pero que determina la seguridad del equipo e incluso de toda la subestación. Vale la pena seguirlo paso a paso para entender lo que realmente sucede en ese pequeño espacio entre los electrodos.
2.1. Aparición de la sobretensión
En condiciones normales, la tensión de servicio de la red es estable y se mantiene muy por debajo de la tensión de encendido del descargador.
La sobretensión aparece cuando se produce un aumento repentino de la tensión, que puede deberse a:
Una descarga atmosférica (un impulso de rayo puede tener un frente de onda de 1,2 μs y una amplitud de cientos de kV).
Maniobras de conmutación en la red (conexión o desconexión de grandes cargas, seccionamiento de líneas).
Cortocircuitos en otros puntos de la red (picos de tensión de retorno).
Fenómenos de ferroresonancia en sistemas con elementos capacitivos e inductivos.
Cuando la tensión entre los terminales del descargador aumenta y se acerca al valor crítico, comienza el proceso de iniciación.
2.2. Iniciación de la descarga – ionización del medio
El medio entre los electrodos (generalmente aire o gas inerte en modelos cerrados) actúa como aislante.
Sin embargo, al superar la llamada tensión de ruptura, de acuerdo con la ley de Paschen, las moléculas de gas comienzan a ionizarse.
Los electrones aceleran bajo el campo eléctrico y, al colisionar con átomos, liberan más electrones, creando una avalancha electrónica.
En este momento, la resistencia de la brecha desciende bruscamente. Desde que se supera la tensión de encendido hasta que se produce la ruptura total, transcurren desde unas decenas de nanosegundos hasta unos pocos microsegundos.
2.3. Ruptura y formación del arco eléctrico
Cuando la avalancha de iones y electrones forma un camino conductor, se produce la ruptura de la brecha: entre los electrodos aparece un arco eléctrico.
La temperatura en el canal del arco alcanza rápidamente entre 5000 y 6000 °C.
En este estado, la corriente de sobretensión busca el camino de menor impedancia hacia la puesta a tierra. Los valores de corriente pueden ser:
Para impulsos de rayo: decenas de kiloamperios (por ejemplo, forma de onda 8/20 μs según la norma).
Para sobretensiones de maniobra: desde varios cientos de amperios hasta algunos kA.
2.4. Conducción de la energía a tierra
El arco eléctrico en el descargador actúa como un canal de transporte que conduce la energía de la sobretensión desde el circuito de media tensión hacia el sistema de puesta a tierra.
La calidad y resistencia de esta puesta a tierra son fundamentales: una resistencia alta puede provocar tensiones de paso y de contacto peligrosas en el entorno de la subestación.
En instalaciones profesionales para subestaciones de MT se recomiendan resistencias de puesta a tierra no superiores a 2–4 Ω, de acuerdo con las normas PN-HD 60364 y PN-EN 50522.
2.5. Extinción del arco y retorno al estado de reposo
Tras disipar la energía sobrante, la tensión en el circuito desciende por debajo del valor de mantenimiento del arco.
El canal de plasma comienza a desionizarse: los iones y electrones se recombinan, la temperatura disminuye y la brecha entre electrodos recupera su función aislante.
El tiempo de extinción depende de factores como:
Diseño del descargador (abierto, cerrado, tubular).
Presión y composición del medio.
Velocidad de enfriamiento.
2.6. Huellas de actuación – las “cicatrices” de la protección
Después del proceso, en la superficie de los electrodos quedan visibles los efectos del arco:
Quemaduras puntuales en la zona de iniciación.
Micro-desgastes del material.
Depósitos de óxidos metálicos y carbono.
Estas marcas a menudo se confunden con signos de avería, pero en la mayoría de los casos son prueba de una actuación efectiva de la protección.
3. Por qué aparecen marcas en el descargador y qué significan
Las marcas en un descargador de chispa suelen generar debate durante las inspecciones de subestaciones. Para un ojo inexperto, pueden parecer signo de desgaste o fallo. Sin embargo, en muchos casos son normales e incluso deseables: indican que el dispositivo cumplió su función y protegió el transformador contra una sobretensión.
3.1. Origen de las marcas
Para entender por qué el descargador presenta “cicatrices”, hay que repasar el proceso físico que ocurre al actuar.
Durante una sobretensión, se produce la ruptura dieléctrica del medio entre electrodos (aire o gas de relleno). Aparece un arco eléctrico cuya temperatura puede alcanzar 5000–6000 °C.
Estas temperaturas provocan:
Evaporación microscópica del material de los electrodos – los átomos de metal pasan a fase gaseosa y, al enfriarse, se condensan sobre superficies cercanas formando un depósito oscuro.
Oxidación del metal – en presencia de oxígeno y calor se generan óxidos de color oscuro.
Pirólisis de partículas orgánicas (si hay materiales aislantes cerca), generando depósitos de carbono.
3.2. Tipos de marcas
Las huellas en un descargador pueden adoptar distintas formas y ofrecen información útil sobre su historial de funcionamiento:
a) Quemaduras puntuales – pequeñas manchas oscuras en puntos de iniciación del arco; pueden aparecer incluso tras una sola actuación.
b) Decoloraciones extensas – surgen cuando el descargador ha actuado varias veces en poco tiempo, cambiando el color de la superficie por los ciclos repetidos de calentamiento y enfriamiento.
c) Depósitos carbonosos o metálicos – procedentes del material de los electrodos o contaminantes del aire; en zonas industriales o costeras pueden ser más intensos por la sal o el polvo.
d) Opacidad de la superficie – resultado de la explotación prolongada, con múltiples micro-erosiones que alteran la textura del metal.
3.3. Interpretación de las marcas
No toda marca es una señal de alarma. Es clave diferenciar entre efectos de trabajo normal y signos de desgaste crítico:
Marcas de funcionamiento – prueba de que el descargador ha actuado; incluyen pequeñas quemaduras, decoloraciones o una fina capa de depósito fácil de limpiar.
Marcas de desgaste crítico – grietas en la carcasa cerámica o polimérica, pérdidas profundas en los electrodos, depósitos conductores persistentes que reducen la distancia de aislamiento y pueden provocar descargas no deseadas a tensión de servicio.
Analogía práctica: igual que las pastillas de freno muestran desgaste superficial sin necesidad de cambio inmediato, un descargador puede presentar decoloraciones y quemaduras leves sin estar averiado. Solo se sustituye cuando hay daño estructural o pérdida de capacidad protectora.
3.4. Influencia del entorno en el aspecto de las marcas
Alta humedad – favorece depósitos más uniformes y oscuros.
Aire salino – en zonas costeras los depósitos son más gruesos y conductores.
Polvo industrial – produce depósitos grises o marrones, a veces más difíciles de limpiar.
3.5. Por qué es clave saber interpretarlas
Una interpretación errónea puede llevar a:
Sustituciones innecesarias, con costes y paradas evitables.
No sustituir un elemento dañado, dejando expuesto el transformador ante la próxima sobretensión.
Se recomienda documentar siempre el estado del descargador durante las inspecciones (fotografías, mediciones) y comparar con los límites definidos por el fabricante.
4. Diferencias entre el descargador de chispa y el pararrayos
En el sector eléctrico, estos dos términos a menudo se utilizan indistintamente, lo que puede generar confusión durante las inspecciones, la compra de repuestos o las conversaciones con los inversores.
Aunque el descargador de chispa y el pararrayos están relacionados funcionalmente —ambos sirven para proteger los equipos contra sobretensiones— su papel, construcción y alcance de funcionamiento son diferentes.
Descargador de chispa: un componente, no un dispositivo completo
Es un único elemento de protección contra sobretensiones, compuesto por dos o más electrodos separados por un espacio de aire o un gas.
En condiciones normales no conduce corriente.
Cuando la tensión supera el nivel de disparo, se produce una chispa que conduce la energía a tierra.
Por sí solo, no puede ofrecer una protección completa contra todos los tipos de sobretensiones, ya que actúa solo cuando se excede el umbral de tensión de disparo. En transformadores de media tensión se encuentra sobre todo como elemento adicional o en instalaciones más antiguas.
Pararrayos: un dispositivo completo de protección contra sobretensiones
El pararrayos (surge arrester) es un equipo completo que puede incluir un descargador de chispa, pero que también puede basarse en otras tecnologías, principalmente en varistores de óxido metálico (MOV).
Tipos:
Pararrayos con chispa: más antiguos, donde el descargador es el elemento principal de disparo, con resistencias adicionales para controlar la corriente y extinguir el arco.
Pararrayos sin chispa: modernos, basados en varistores de óxido de zinc, con una resistencia muy no lineal que disminuye bruscamente al presentarse la sobretensión.
Por qué aún se ven descargadores de chispa en estaciones de MT
Se encuentran en estaciones prefabricadas de los años 80 y 90, en sistemas modernizados por etapas o en instalaciones con presupuesto limitado, donde una protección básica es mejor que ninguna.
Trabajo conjunto
En algunos sistemas, ambos funcionan en conjunto:
El pararrayos reacciona ante sobretensiones menores y frecuentes.
El descargador de chispa actúa como protección de último recurso frente a sobretensiones muy altas, como un rayo cercano.
En resumen: el descargador es como el detonador, y el pararrayos, el sistema completo.
5. Criterios para diferenciar señales normales de funcionamiento y daños reales
Durante la inspección de una estación prefabricada, muchas personas ven marcas oscuras o depósitos en el descargador de chispa y suponen que está dañado. Una evaluación correcta debe basarse no solo en la apariencia, sino también en parámetros geométricos, estado de materiales e historial de uso.
Análisis visual
Normales: pequeñas quemaduras puntuales, ligeras decoloraciones, capa fina de polvo fácilmente limpiable.
Daño: grietas en la carcasa, deformaciones, fusiones profundas.
Distancia entre electrodos
Cada modelo tiene una separación nominal definida. Cambios excesivos por erosión o daños alteran el voltaje de disparo.
Estado de superficies aislantes
Aceptable: ligera suciedad sin grietas.
Daño: fisuras completas, rastros de perforación superficial.
Tipo de depósitos
Seguros: capa fina, seca y no conductora.
Riesgosos: depósitos gruesos y conductores que favorecen corrientes de fuga.
Historial de funcionamiento
Contadores de operaciones o comparaciones fotográficas ayudan a estimar la vida útil restante.
Medición de resistencia de aislamiento
Valores altos indican buen estado; valores bajos, presencia de depósitos conductores o microfisuras.
Criterios normativos
Según PN-EN 60099 e IEC 60099, un elemento se considera defectuoso si no cumple el voltaje de disparo, presenta daños mecánicos graves o una caída persistente de propiedades aislantes.
Regla práctica Energeks:
Si la marca se puede limpiar y el elemento mantiene sus parámetros, es un efecto normal de uso. Si la marca es permanente y los parámetros caen fuera de norma, es hora de reemplazarlo.
Procedimientos de inspección y mantenimiento del descargador de chispa en transformadores de MT
La inspección periódica y el mantenimiento correcto de los descargadores de chispa en las subestaciones de media tensión son una de las formas más sencillas y eficaces de prolongar la vida útil del transformador y garantizar la continuidad del suministro eléctrico. La falta de cuidados en este aspecto puede provocar no solo averías costosas, sino también riesgos para la seguridad del personal.
Recomendamos implantar un procedimiento de inspección estructurado.
1. Preparación para la inspección – la seguridad ante todo
Antes de iniciar cualquier trabajo en el descargador de chispa, se debe:
Desconectar la alimentación de la estación siguiendo los procedimientos internos.
Confirmar la ausencia de tensión con un detector homologado.
Poner a tierra y en cortocircuito los circuitos de MT si así lo requieren los procedimientos del operador de red.
Asegurarse de que el trabajador dispone de equipos de protección individual (guantes electroaislantes, gafas de seguridad, casco, ropa ignífuga).
2. Inspección visual – primera etapa del diagnóstico
Comprobar el estado de los electrodos en busca de decoloraciones, quemaduras y deformaciones.
Evaluar la superficie del aislador (cerámica o polímero) buscando grietas, fisuras o trazas de perforación superficial.
Analizar los depósitos: determinar si son secos y fáciles de eliminar o compactos y potencialmente conductores.
Consejo Energeks: usar una linterna de inspección de haz estrecho para detectar microfisuras y irregularidades superficiales.
3. Medición de la distancia entre electrodos
Realizarla con calibre o galgas.
Comparar el resultado con el valor indicado en la documentación técnica (DTR).
Si la distancia es inferior al valor nominal en más de 0,3 mm, es señal de que se requiere limpieza o sustitución.
Una distancia excesiva (por desplazamiento mecánico) puede impedir la actuación en el tiempo requerido.
4. Limpieza
Solo realizarla cuando el descargador esté seco y desconectado de tensión.
Usar cepillo antiestático seco y suave o paño de microfibra.
Para depósitos más persistentes, se permite usar alcohol isopropílico (IPA) aplicado en el paño, nunca directamente sobre el descargador.
Tras la limpieza, el elemento debe estar completamente seco antes de reconectar la tensión.
5. Documentación fotográfica
Tomar fotos desde tres ángulos: frontal, lateral y detalle del electrodo.
Indicar fecha, número de la estación y número de celda.
Comparar con fotos anteriores para evaluar el ritmo de degradación.
Importancia: la historia visual del elemento permite prever el momento de sustitución antes de que ocurra una avería.
6. Medición de parámetros eléctricos (opcional)
En descargadores sensibles a depósitos, se puede medir la resistencia de aislamiento:
Instrumento ajustado a tensión de prueba de 500 V CC.
Más de 100 MΩ: estado muy bueno.
Menos de 50 MΩ: requiere limpieza adicional o sustitución.
7. Criterios de sustitución
Se debe reemplazar el descargador de chispa si:
Presenta grietas o daños mecánicos.
La distancia entre electrodos difiere del valor nominal y no puede corregirse.
Tras la limpieza, persisten depósitos conductores.
Los parámetros de aislamiento han caído por debajo de los valores admisibles.
8. Calendario de inspecciones
Estaciones en ambiente normal: inspección cada 12 meses.
Ambientes con alta polución o salinidad: cada 6 meses.
Estaciones críticas para la continuidad del suministro: inspecciones adicionales tras cada tormenta o fallo en la red.
9. Buenas prácticas
Mantener un registro de inspecciones con observaciones, trabajos realizados y mediciones.
Usar repuestos originales conforme a la DTR.
Formar al personal en la interpretación de señales de funcionamiento para distinguirlas de fallos.
7. Influencia de las condiciones ambientales en el estado del descargador de chispa
La eficacia del descargador de chispa depende no solo de su calidad de fabricación o instalación correcta, sino también del entorno en el que opera. Una subestación prefabricada puede encontrarse en el centro de una ciudad, junto a una planta industrial, en un puerto marítimo o cerca de una mina a cielo abierto. Cada entorno plantea retos diferentes.
Humedad y condensación
Mecanismo: La alta humedad, combinada con bajas temperaturas, provoca condensación de agua sobre aisladores y electrodos. El agua, con sales o impurezas disueltas, es conductora y puede reducir la tensión de disparo.
Efectos: actuaciones prematuras, formación de depósitos minerales, corrosión acelerada de electrodos.
Recomendaciones: inspecciones en periodos de variaciones térmicas, ventilación adecuada, uso de recubrimientos hidrófobos.
Aire salino (zonas costeras)
Mecanismo: partículas microscópicas de sal transportadas por el viento marino se depositan sobre superficies. La sal es higroscópica y forma una película conductora al absorber humedad.
Efectos: reducción de la tensión de disparo, aumento de corrientes de fuga, depósitos persistentes difíciles de limpiar.
Recomendaciones: limpieza al menos el doble de frecuente que en zonas interiores, uso de protecciones, enjuague con agua desmineralizada y secado.
Polvo industrial
Mecanismo: partículas procedentes de procesos industriales (cementeras, siderurgia, térmicas) se depositan sobre los componentes. Muchas son conductoras o semiconductoras.
Efectos: mayor frecuencia de actuaciones, riesgo de perforaciones superficiales, desgaste acelerado de electrodos por abrasión.
Recomendaciones: filtros en ventilación, limpieza cada 6 meses o más frecuente, inspección de aisladores para detectar microdaños.
Entornos agrícolas y polvo orgánico
Mecanismo: cerca de plantas de procesado agrícola, secaderos o granjas, el aire contiene partículas orgánicas que pueden incluir grasas o azúcares, creando capas pegajosas que atrapan polvo.
Efectos: formación de capas persistentes, conductividad localizada con humedad, ensuciamiento rápido.
Recomendaciones: limpieza química con agentes desengrasantes suaves, inspecciones en épocas de actividad agrícola intensa.
Temperaturas extremas
Mecanismo: altas temperaturas provocan dilatación de elementos, alterando mínimamente la distancia entre electrodos; bajas temperaturas favorecen condensación y ralentizan la evaporación de humedad.
Efectos: en climas cálidos, envejecimiento acelerado de recubrimientos; en climas fríos, mayor riesgo de reducción temporal de la tensión de disparo.
Recomendaciones: adaptar el calendario de inspecciones a las estaciones, usar materiales resistentes a rayos UV y variaciones térmicas.
Por qué es necesario considerar el entorno en el calendario de mantenimiento?
No existe un intervalo universal para todas las estaciones: las condiciones locales pueden reducirlo incluso a la mitad. Recomendamos:
Establecer el calendario tras analizar la ubicación, el historial de actuaciones del descargador y las mediciones de resistencia de puesta a tierra.
8. Cuándo se debe sustituir el descargador de chispas
El descargador de chispas en un transformador de media tensión es un componente que puede funcionar correctamente durante muchos años, siempre que esté correctamente dimensionado, instalado y mantenido. Sin embargo, como cualquier elemento electroenergético, está sujeto a un proceso de envejecimiento y desgaste. En algún momento, sus parámetros dejan de estar dentro de los límites especificados por el fabricante y su uso continuado pasa a ser un riesgo para la seguridad de toda la instalación.
Principales motivos de sustitución
a) Daños mecánicos
Grietas en la carcasa cerámica o polimérica.
Roturas o deformaciones de los electrodos.
Aflojamiento de los elementos de fijación.
Estos daños pueden provocar descargas eléctricas no controladas o la pérdida de estabilidad mecánica del descargador.
b) Pérdida de parámetros geométricos
Variación de la distancia entre electrodos fuera de la tolerancia indicada en la DTR (a menudo ±0,3 mm).
Esto provoca un cambio en la tensión de encendido: una distancia demasiado pequeña reduce la tensión y provoca actuaciones prematuras; una distancia demasiado grande aumenta el riesgo de que no reaccione ante una sobretensión.
c) Desgaste excesivo del material de los electrodos
Pérdida visible de material, bordes afilados sustituidos por picaduras.
Esto indica múltiples actuaciones y erosión de la superficie.
d) Depósitos conductores permanentes
Residuos de polvo industrial, sal o productos de corrosión que, incluso después de la limpieza, siguen reduciendo la resistencia entre electrodos.
Especialmente peligrosos en ambientes húmedos, ya que pueden crear un camino conductor incluso a tensión nominal.
e) Pérdida de propiedades aislantes
La medición de la resistencia de aislamiento muestra una caída por debajo de los valores recomendados (por ejemplo, <50 MΩ).
Puede deberse a microfisuras en el aislador o a contaminaciones permanentes en la estructura del material.
Criterios normativos de sustitución
Según las directrices de la PN-EN 60099 y la documentación de los fabricantes, el descargador de chispas debe sustituirse si:
En las pruebas de control, la tensión de encendido difiere en más de ±10 % del valor nominal.
Se ha registrado un número de actuaciones superior al límite indicado en la DTR.
Los daños mecánicos afectan a la seguridad de funcionamiento.
Los parámetros de aislamiento han caído por debajo de los niveles permitidos.
Importancia del historial de explotación
Dos descargadores que parecen similares pueden estar en estados técnicos muy distintos. Por eso es esencial llevar un registro de inspecciones en el que se anoten:
Fechas de revisión.
Número de actuaciones (si se dispone de contador).
Resultados de mediciones de distancia y resistencia de aislamiento.
Fotografías comparativas.
Este registro permite prever el momento de sustitución en función del ritmo de desgaste.
Aspecto económico
El coste de sustituir un descargador es incomparablemente menor que el de reparar o sustituir un transformador dañado por la ausencia de protección contra sobretensiones.
Es preferible sustituir el elemento de forma preventiva que arriesgarse a una avería cuyo coste será mucho mayor.
Momento recomendado para la sustitución en la práctica
Inmediato: en caso de daños mecánicos, grietas visibles o depósitos conductores permanentes.
En la próxima parada programada: si la distancia de los electrodos o la resistencia de aislamiento están cerca de los valores límite.
De forma preventiva cada pocos años: en entornos con alto riesgo de sobretensiones y fuerte contaminación, incluso si el descargador parece estar en buen estado.
9. Importancia de la formación de los operadores – una inversión en personas que se amortiza
Quien haya estado alguna vez dentro de una subestación prefabricada durante una revisión sabe que el trabajo de un operador o técnico de mantenimiento no es una labor de oficina. A veces significa entrar en un espacio reducido, con calor, frío o tras una tormenta, linterna en mano y plena concentración en detalles invisibles para un ojo inexperto.
Por eso, en Energeks no vemos la formación de operadores como un “gasto en cursos”, sino como una inversión estratégica en la seguridad, fiabilidad y tranquilidad operativa de toda la instalación.
1. Por qué el conocimiento importa
El conocimiento es una herramienta que permite:
Distinguir una marca de funcionamiento normal de un descargador de una señal de avería.
Decidir sobre la limpieza o sustitución sin paradas innecesarias.
Llevar una documentación fiable del estado de los equipos.
Un operador que entiende cómo y por qué el descargador se ve de una determinada manera, actúa con seguridad y eficacia, sin adivinanzas ni excesiva precaución que ralentice el trabajo.
2. Efecto en cadena de una buena formación
Un equipo de mantenimiento bien formado:
Detecta más rápido los riesgos reales.
Evita sustituciones costosas “por si acaso”.
Mantiene los equipos en pleno rendimiento durante muchos años.
Es como en un buen taller mecánico: un técnico que conoce la marca sabe cuándo un ruido es funcionamiento normal y cuándo es señal de avería, evitando reparaciones innecesarias.
3. Respeto por las personas que trabajan
No existe protección contra sobretensiones sin quienes la revisan a diario. El mejor diseño y el transformador más caro no estarán seguros si el personal no tiene las competencias, el tiempo y las herramientas para cuidarlos.
Las personas son la primera línea de defensa. El descargador, la segunda.
Valoramos el esfuerzo diario de los operadores y técnicos, porque sabemos que su vigilancia y experiencia a menudo evitan problemas antes de que aparezcan.
4. Valor de la formación para el inversor
Desde la perspectiva del propietario o inversor, la formación del equipo significa:
Menor riesgo de averías y paradas.
Menores costes de explotación a largo plazo.
Mayor seguridad de que la infraestructura funciona conforme a las normas y recomendaciones de los fabricantes.
5. Nuestro enfoque
En las formaciones tratamos de combinar teoría y práctica, mostrar componentes en diferentes estados, explicar fenómenos de forma accesible y responder a todas las preguntas, por simples que parezcan.
Para nosotros, la formación no es una conferencia, sino una conversación, un intercambio de experiencias y una construcción conjunta de competencias que luego se traducen en valor real en el trabajo diario.
10. El futuro de la protección contra sobretensiones – tecnología y personas en el mismo equipo
La protección contra sobretensiones, de la cual el descargador de chispas es parte, es una tecnología que combina la precisión de la ingeniería con la vigilancia humana. Evoluciona junto con las redes eléctricas, respondiendo a los desafíos de las nuevas fuentes renovables, a la operación en entornos cada vez más variables y a la necesidad de garantizar la continuidad del suministro en un mundo que no tolera interrupciones.
En las subestaciones modernas de media tensión, los descargadores de chispas trabajarán cada vez más en sistemas híbridos con varistores MOV, en sistemas que monitorizan el número y los parámetros de las actuaciones, y en carcasas resistentes a la salinidad, la humedad y el polvo industrial.
Si en este momento estás diseñando una nueva subestación transformadora, planificando la modernización de una red o preparándote para una auditoría de conformidad, estamos aquí para ayudarte. Visita nuestra zona de contacto si necesitas apoyo en la selección, el mantenimiento o la documentación de los sistemas de protección contra sobretensiones.
Te ayudamos a seleccionar, probar, verificar y preparar la documentación para que tus equipos funcionen sin interrupciones – hoy, dentro de 5 años y en condiciones aún no previstas.
Consulta nuestra oferta de transformadores de media tensión – encontrarás modelos conformes a la norma PN-EN 60076, disponibles de inmediato, con un conjunto completo de pruebas rutinarias y la opción de ensayos especiales.
Te invitamos a unirte a la comunidad de Energeks en LinkedIn. Compartimos conocimientos no para brillar, sino para que la red funcione con seguridad.
Gracias por leer este texto hasta el final.
Esperamos que no solo haya sido una fuente de conocimiento, sino también una inspiración para formular preguntas más precisas, ya que estas son el combustible de toda innovación.
Fuentes:
IEEE Xplore – “Spark Gap Devices for Surge Protection”
CIGRÉ Technical Brochure No. 549 – “Surge Arresters and Spark Gap Technologies”
IEC 60099-4: Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems –
