Cada transformador es una obra maestra de la ingeniería, y su eficiencia y durabilidad dependen en gran medida del diseño adecuado de sus bobinados. Estos componentes son responsables de la transferencia de energía, así como de la estabilidad eléctrica y mecánica del dispositivo, actuando como la columna vertebral de toda la estructura. Sumérgete en el fascinante mundo de los bobinados de transformadores y descubre cómo su construcción precisa impacta en la confiabilidad de las redes eléctricas. Tiempo de lectura: 1,5 minutos.

Fundamentos del diseño de bobinados

Los bobinados de los transformadores deben cumplir con una variedad de requisitos para satisfacer tanto las demandas técnicas como económicas:

• Eficiencia de costos:
  La elección de materiales, como el cobre o el aluminio, depende de sus precios en el mercado y del potencial para optimizar los costos de producción.

• Resistencia térmica:
  Superar las temperaturas permitidas acorta significativamente la vida útil del dispositivo, de manera similar a sobrecargar el motor de un automóvil.

• Estabilidad mecánica:
  Los bobinados deben soportar las fuerzas generadas durante los cortocircuitos, que pueden alcanzar niveles destructivos.

• Resistencia eléctrica:
  Los altos voltajes y sobretensiones exigen una selección precisa del aislamiento y una disposición adecuada de los bobinados.

A menudo, estos requisitos son contradictorios: una mayor densidad de corriente reduce la cantidad de cobre utilizado, pero aumenta las pérdidas de energía. Es un arte de compromiso ingenieril, similar a equilibrarse en una cuerda floja entre la eficiencia y la durabilidad.

Materiales: ¿Cobre o aluminio?

Los materiales principales utilizados en los bobinados son el cobre y el aluminio, cada uno con propiedades únicas:

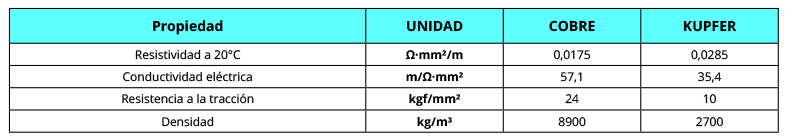

Tab 1.

El cobre, como un velocista olímpico, ofrece una excelente conductividad y resistencia mecánica. El aluminio, más ligero y económico, requiere secciones transversales más grandes para igualar el rendimiento del cobre.

¿Cuándo elegir cobre y cuándo aluminio?

• Cobre:
  Preferido en transformadores de alta potencia donde la eficiencia y la estabilidad mecánica son cruciales, como en sistemas de energía de transmisión o industriales.

• Aluminio:
  Adecuado para dispositivos donde la reducción de costos y peso es esencial, como transformadores de distribución o aplicaciones móviles.

Gracias a la variedad de materiales disponibles, un transformador puede adaptarse con precisión a los requisitos técnicos y económicos de un proyecto específico.

Geometría de los bobinados: El arte de la precisión

El diseño de los bobinados del transformador puede compararse con la arquitectura de un puente: cada elemento debe encajar perfectamente para garantizar estabilidad y durabilidad. Las disposiciones precisas de los bobinados no solo proporcionan confiabilidad eléctrica, sino también condiciones óptimas de enfriamiento y una minimización de las pérdidas de energía.

Bobinados concéntricos

Los bobinados concéntricos se utilizan ampliamente en transformadores de tipo núcleo (core-type transformers). Presentan una configuración donde los bobinados de alta tensión (AT) y baja tensión (BT) forman anillos coaxiales.

Este diseño ofrece varios beneficios:

• Refrigeración:
  Los espacios entre los bobinados permiten una circulación eficaz del aceite del transformador, disipando el calor de manera eficiente.

• Aislamiento:
  Esta configuración facilita el cumplimiento del nivel requerido de aislamiento eléctrico, especialmente a altos voltajes, lo cual es crucial para la seguridad y confiabilidad.

Los arreglos de bobinados concéntricos se utilizan principalmente en transformadores de alta potencia, donde la estabilidad mecánica y la distribución uniforme del campo magnético son prioridades.

Ejemplos de aplicaciones de bobinados concéntricos:

• Transformadores de transmisión de alta tensión:
  En redes de transmisión de 220 kV y superiores, los bobinados concéntricos se utilizan en transformadores de alta potencia (por ejemplo, 400 MVA), donde la estabilidad mecánica y la refrigeración uniforme son esenciales. Estos transformadores se emplean en subestaciones principales que transmiten energía a largas distancias.

• Transformadores industriales para fundiciones y minas:
  Los bobinados concéntricos son altamente efectivos en transformadores que manejan valores altos de corriente (por ejemplo, en fundiciones de aluminio o minas de cobre), donde las cargas pesadas son comunes. La refrigeración eficiente con aceite permite operar en condiciones ambientales exigentes.

• Transformadores en plantas hidroeléctricas:
  Las plantas hidroeléctricas suelen utilizar transformadores con una capacidad de 100 MVA o más, donde los bobinados concéntricos proporcionan alta confiabilidad. Estos dispositivos deben manejar fluctuaciones de carga y garantizar un intercambio de calor eficiente en instalaciones remotas lejos de los servicios de mantenimiento.

• Transformadores para electrificación ferroviaria:
  Las altas demandas de operación continua y resistencia mecánica en transformadores utilizados en sistemas de alimentación ferroviaria (por ejemplo, 25 kV AC) destacan la efectividad de los bobinados concéntricos. Ayudan a minimizar el riesgo de fallos bajo carga continua.

• Transformadores offshore:
  Los bobinados concéntricos se utilizan en transformadores en plataformas de perforación y parques eólicos marinos. Ofrecen resistencia a condiciones ambientales adversas y su construcción permite una refrigeración eficaz en espacios limitados.

• Transformadores de centros de datos:
  En grandes centros de datos, donde los transformadores operan a plena capacidad 24/7, los bobinados concéntricos ayudan a mantener la estabilidad del voltaje, minimizar las pérdidas y garantizar una eficiente disipación de calor.

Bobinados en sándwich

Los bobinados en sándwich dominan en los transformadores de tipo envolvente (shell-type transformers). Su característica distintiva es la disposición alterna de las secciones de bobinados AT y BT, lo que reduce eficazmente la reactancia de dispersión.

Rango de temperaturas de funcionamiento

Los bobinados en sándwich en transformadores de tipo envolvente deben diseñarse pensando en una disipación de calor eficiente. Los rangos típicos de temperaturas de funcionamiento son:

• Temperatura de funcionamiento del aislamiento: 105–180°C (dependiendo de la clase de aislamiento, por ejemplo, clase H: hasta 180°C).

• Incremento de temperatura del aceite del transformador: Generalmente limitado a 50–65°C por encima de la temperatura ambiente.

La refrigeración efectiva, facilitada por los numerosos espacios entre las secciones de los bobinados, mantiene las temperaturas dentro de límites seguros, prolongando la vida útil del transformador.

Valores de reactancia de dispersión

La disposición alterna de las secciones de bobinados AT y BT reduce significativamente la reactancia de dispersión. Los valores típicos son:

• Reactancia de dispersión: 3–6% para transformadores de tipo envolvente estándar.

• Reducción de pérdidas de energía: Hasta un 10–15% en comparación con otros tipos de bobinados, especialmente bajo carga nominal.

Una baja reactancia de dispersión aumenta la eficiencia del transformador, lo que es fundamental en aplicaciones que requieren alta estabilidad de voltaje.

Optimización de refrigeración

Los numerosos espacios entre las secciones de los bobinados en sándwich permiten una circulación más eficaz del aceite del transformador, reduciendo significativamente el riesgo de sobrecalentamiento. En la práctica:

• Eficiencia de refrigeración:
  Los bobinados en sándwich pueden reducir la temperatura de funcionamiento en 5–10°C en comparación con los bobinados concéntricos.

• Reducción de la degradación del aislamiento:
  Una mejor refrigeración prolonga significativamente la vida útil del aislamiento y del dispositivo completo, reduciendo el riesgo de fallos.

Ejemplos de aplicaciones de bobinados en sándwich

• Transformadores para acerías:
  Los bobinados en sándwich son preferidos en transformadores de hornos de arco eléctrico (EAF) con capacidades de hasta 200 MVA. La baja reactancia de dispersión permite un control preciso del proceso de fusión de metales.

• Transformadores para sistemas eléctricos:
  En subestaciones críticas, como las que abastecen hospitales o centros de datos, la reactancia de dispersión reducida de los bobinados en sándwich minimiza las pérdidas de energía y estabiliza el voltaje, aumentando la confiabilidad del suministro eléctrico.

• Transformadores de tracción:
  Los bobinados en sándwich se utilizan en transformadores de tipo envolvente para ferrocarriles eléctricos. Su eficiencia en la reducción de pérdidas de energía y su capacidad de enfriamiento rápido aseguran una operación confiable en sistemas altamente exigentes.

• Transformadores industriales en el sector químico:
  En instalaciones de producción química, donde los transformadores deben operar en condiciones ambientales severas, los bobinados en sándwich ofrecen previsibilidad y estabilidad en la gestión de grandes cargas.

  ---

Otros tipos de bobinados

Dependiendo de la aplicación y los requisitos técnicos, se utilizan varios tipos de bobinados, cada uno con propiedades únicas:

• Bobinados cilíndricos:
  Tienen una construcción en capas y se utilizan en transformadores de media tensión, principalmente para bobinados de AT y BT en unidades más pequeñas.

• Bobinados helicoidales:
  Ideales para transformadores de alta potencia donde la corriente es alta y el número de vueltas es reducido. Los separadores especiales entre capas mejoran la eficiencia de refrigeración.

• Bobinados cruzados:
  Utilizados principalmente en los bobinados de alta tensión de pequeños transformadores, donde se necesita un gran número de vueltas con una pequeña sección transversal del conductor.

• Bobinados de discos continuos:
  Se caracterizan por un diseño con discos conectados en serie o en paralelo. Se utilizan tanto en bobinados de AT como de BT de transformadores grandes.

Cada uno de estos tipos está diseñado para abordar desafíos específicos de ingeniería, ofreciendo ventajas únicas para transformadores de diferentes capacidades y propósitos. La optimización de la geometría de los bobinados es clave para lograr la máxima eficiencia, durabilidad y seguridad del dispositivo.

Optimización de la distribución de corriente

En los transformadores modernos, minimizar las pérdidas de energía es uno de los desafíos más críticos de la ingeniería. Las pérdidas por corrientes de Foucault (eddy current losses), que ocurren en los conductores bajo la influencia de un campo magnético variable, pueden reducir significativamente la eficiencia del dispositivo.

Para evitar esto, se emplea una técnica avanzada llamada transposición de conductores.

¿Cómo funciona la transposición de conductores?

La transposición implica entrelazar los conductores de manera que cada sección ocupe diferentes posiciones con respecto al campo magnético del núcleo del transformador. Este proceso puede compararse con el meticuloso tejido de un tapiz, donde cada pieza se coloca con precisión para crear un patrón armonioso. En términos técnicos:

• Equilibrio de corrientes:
  Los conductores se entrelazan para eliminar las diferencias en la impedancia entre las secciones individuales.

• Minimización de pérdidas de energía:
  La reducción de los efectos de las corrientes de Foucault conduce a un menor calentamiento de los bobinados y a una mayor eficiencia del transformador.

• Mejora de la confiabilidad:
  La distribución uniforme de la corriente protege a los conductores de cargas localizadas excesivas, lo que aumenta la vida útil del dispositivo.

Aplicación práctica de la transposición en bobinados

La transposición de conductores se utiliza tanto en bobinados de alta como de baja tensión. Es particularmente crucial en transformadores de alta potencia, donde las intensas corrientes de Foucault pueden afectar significativamente el rendimiento y la seguridad del dispositivo.

El proceso de transposición puede compararse con una orquesta sinfónica, donde cada instrumento – a pesar de su tono y sonido únicos – debe trabajar en perfecta armonía para crear una melodía unificada. De manera similar, los conductores en un transformador, incluso cuando están posicionados de manera diferente con respecto al campo magnético, cooperan para garantizar un flujo de corriente uniforme. Sin esta precisión, surgirían "desacordes" en forma de pérdidas de energía, sobrecalentamiento y caídas en la eficiencia.

Por lo tanto, la transposición de conductores es uno de los muchos ejemplos de técnicas avanzadas de ingeniería que optimizan el rendimiento de los transformadores y establecen nuevos estándares en el sector energético.

Beneficios de la transposición de conductores

• Distribución uniforme de corriente:
  La transposición elimina las diferencias de impedancia entre las secciones individuales de los conductores, asegurando que la corriente se distribuya uniformemente. Esto evita sobrecargas localizadas, que podrían llevar a la degradación del aislamiento y al sobrecalentamiento.

• Reducción de pérdidas de energía:
  El proceso minimiza los efectos de las corrientes de Foucault, que de otro modo causarían un calentamiento innecesario de los bobinados. En la práctica, esto puede resultar en una reducción de pérdidas de energía de hasta un 10–15%.

• Vida útil prolongada:
  La distribución uniforme de la corriente reduce el sobrecalentamiento localizado de los conductores, aumentando la durabilidad de los materiales aislantes y conductores. Como resultado, el transformador puede operar de manera confiable durante más tiempo.

• Mayor estabilidad eléctrica:
  La transposición de conductores minimiza las perturbaciones magnéticas que podrían afectar a los componentes vecinos del sistema, mejorando la estabilidad general del funcionamiento del transformador.
