Tu instalación puede operar de manera más estable y rentable, sin componentes adicionales, sin costes innecesarios y sin compromisos. En Energeks ofrecemos soluciones que cambian el enfoque en la gestión de la energía. Nuestros transformadores modernos de bajas pérdidas reducen el consumo de potencia reactiva casi a cero, eliminando la necesidad de utilizar reactancias de compensación. Sí, la tecnología realmente puede ahorrar espacio, dinero y energía.

Si deseas que tu instalación sea más eficiente, deja de pensar en compensadores y descubre cómo los transformadores de bajas pérdidas resuelven el problema desde la raíz.

Al final descubrirás si tu solución actual sigue teniendo sentido.

¿Qué aprenderás?

• Qué son las reactancias de compensación y dónde se utilizan

• Qué normativas regulan la compensación de potencia reactiva en Polonia

• Por qué los transformadores modernos eliminan la necesidad de usarlas

• Cuándo y dónde es más rentable pasarse a la tecnología de bajas pérdidas

Tiempo de lectura: 8 minutos

¿Qué son las reactancias de compensación y dónde se utilizan?

Las reactancias de compensación, también conocidas como reactores de compensación, son componentes clave en la infraestructura eléctrica, utilizados en instalaciones de media tensión (MT) y alta tensión (AT). Su función principal es la compensación de potencia reactiva inductiva, es decir, la eliminación del exceso de energía que circula por la red sin realizar trabajo útil, sobrecargando las líneas de transmisión y los equipos.

Para ilustrarlo: imagina que tu instalación es el sistema circulatorio de una fábrica. La potencia activa es la sangre que transporta oxígeno a las células, es decir, la energía real que impulsa los procesos productivos. Mientras tanto, la potencia reactiva es el voltaje excedente en las venas. No causa problemas en pequeñas cantidades, pero en exceso provoca sobrecargas, mayores costes operativos y reduce la eficiencia de todo el sistema. Una reactancia de compensación actúa como una válvula reguladora precisa: elimina el exceso de esta energía no utilizada, asegurando una tensión estable y un factor de potencia adecuado.

Desde un punto de vista técnico, las reactancias de compensación absorben la potencia reactiva inductiva, contrarrestando el fenómeno del desplazamiento de fase entre la corriente y la tensión. Como resultado, mejoran el factor de potencia cosφ, que en condiciones óptimas debe ser al menos de 0,93 a 0,95. Esto es especialmente importante en la Unión Europea y Estados Unidos, donde superar los umbrales establecidos de factor de potencia resulta en cargos adicionales por parte de los operadores de red.

Las reactancias de compensación pueden ser:

Integradas en el transformador, utilizadas especialmente en soluciones modernas donde se minimiza el número de dispositivos en la subestación

Instaladas externamente como unidades separadas en armarios de compensación, lo que permite mayor flexibilidad en la selección de la potencia de compensación requerida

Se encuentran allí donde la potencia reactiva representa un problema real:

En plantas industriales con grandes motores de inducción y maquinaria, donde se generan cantidades significativas de energía inductiva

En parques fotovoltaicos y eólicos, donde la variabilidad en la producción de energía requiere una compensación dinámica

En sistemas de transmisión y distribución de media y alta tensión, donde la estabilidad de la tensión y la reducción de las pérdidas de transmisión son fundamentales para la fiabilidad de toda la red

En la práctica, su selección debe cumplir con las normativas vigentes y sus parámetros deben adaptarse adecuadamente a las características del sistema eléctrico.

Sin embargo, como demuestra el desarrollo de los transformadores modernos de bajas pérdidas, el uso de reactancias de compensación no siempre es necesario. Gracias a la reducción de las pérdidas en vacío y la optimización del funcionamiento del núcleo, es posible alcanzar un alto factor de potencia sin necesidad de utilizar dispositivos adicionales de compensación.

Normativas sobre compensación de potencia reactiva en la UE y EE. UU.

La gestión eficiente de la potencia reactiva es la base de la estabilidad y la economía de los sistemas eléctricos tanto en la Unión Europea como en los Estados Unidos. Aunque las normativas legales a ambos lados del Atlántico persiguen el mismo objetivo – reducir las pérdidas de transmisión y optimizar la calidad de la energía – su enfoque hacia la compensación de potencia reactiva y los requisitos para los consumidores industriales difiere en cuanto al nivel de detalle y los métodos de aplicación.

Europa: Normas estrictas y directrices claramente definidas

En los países de la Unión Europea existen regulaciones detalladas sobre la compensación de potencia reactiva, implementadas para garantizar el funcionamiento eficiente de las redes de distribución y transmisión. Por ejemplo, en Polonia, la base legal es la Instrucción para la Operación y el Mantenimiento de la Red de Distribución (IRiESD). Según sus disposiciones, los consumidores de energía están obligados a mantener el factor de potencia dentro de un rango estrictamente definido.

Los valores permitidos de tgφ se encuentran en el rango de 0,4 inductivo a 0,4 capacitivo, lo que se traduce en un factor de potencia cosφ de al menos 0,93. Cualquier superación de este rango resulta en cargos adicionales por el consumo excesivo de potencia reactiva, tanto inductiva como capacitiva.

Para cumplir con estos requisitos, se utilizan reactancias de compensación (reactores de compensación) y bancos de condensadores. En Europa, sus parámetros deben cumplir con las normativas técnicas vigentes:

PN-EN 60831 – para condensadores de baja tensión

PN-EN 61642 y EN 61921 – para bancos de condensadores de media tensión

Cabe destacar que cada vez se pone mayor énfasis en eliminar la necesidad de sistemas de compensación separados mediante el uso de transformadores modernos de bajas pérdidas. Gracias a la optimización de su construcción y la reducción de las pérdidas en vacío, estos transformadores mejoran naturalmente el factor de potencia, eliminando la necesidad de componentes adicionales como reactancias de compensación o bancos de condensadores.

EE. UU.: Enfoque flexible, pero con un objetivo claramente definido

En Estados Unidos, las normativas sobre compensación de potencia reactiva son más variadas y dependen del operador específico de la red y de las regulaciones estatales aplicables. A pesar de la ausencia de normas federales unificadas, en la práctica la mayoría de los operadores exige mantener un Power Factor (PF) mínimo en el rango de 0,90 a 0,95, lo que corresponde a valores de cosφ superiores a 0,90.

El incumplimiento de estas directrices resulta en cargos adicionales, conocidos como Power Factor Penalties. Estos cargos actúan como un mecanismo que motiva a los consumidores a invertir en sistemas que mejoren el factor de potencia.

La base técnica para la regulación de la calidad de la energía en EE. UU. es la norma IEEE Standard 519, que define los niveles permitidos de armónicos y los criterios de calidad de la energía. Además, las comisiones locales de servicios públicos (Public Utility Commissions, PUC) imponen requisitos específicos para cada estado y operador de red.

Al igual que en Europa, la compensación de potencia reactiva en EE. UU. implica comúnmente el uso de bancos de condensadores y reactores de compensación. Sin embargo, cada vez se introducen soluciones más avanzadas, como los compensadores dinámicos de potencia reactiva D-STATCOM y los transformadores modernos de bajas pérdidas, que reducen las pérdidas y respaldan la estabilidad de la red a nivel de los componentes básicos de la infraestructura.

Comparación del enfoque sobre compensación de potencia reactiva – Europa vs EE. UU.

La siguiente tabla presenta una comparación del enfoque sobre la compensación de potencia reactiva en la Unión Europea y EE. UU. Muestra los requisitos mínimos en cuanto al factor de potencia, las sanciones por su incumplimiento y las soluciones técnicas utilizadas, como las reactancias de compensación, los bancos de condensadores y los transformadores de bajas pérdidas.

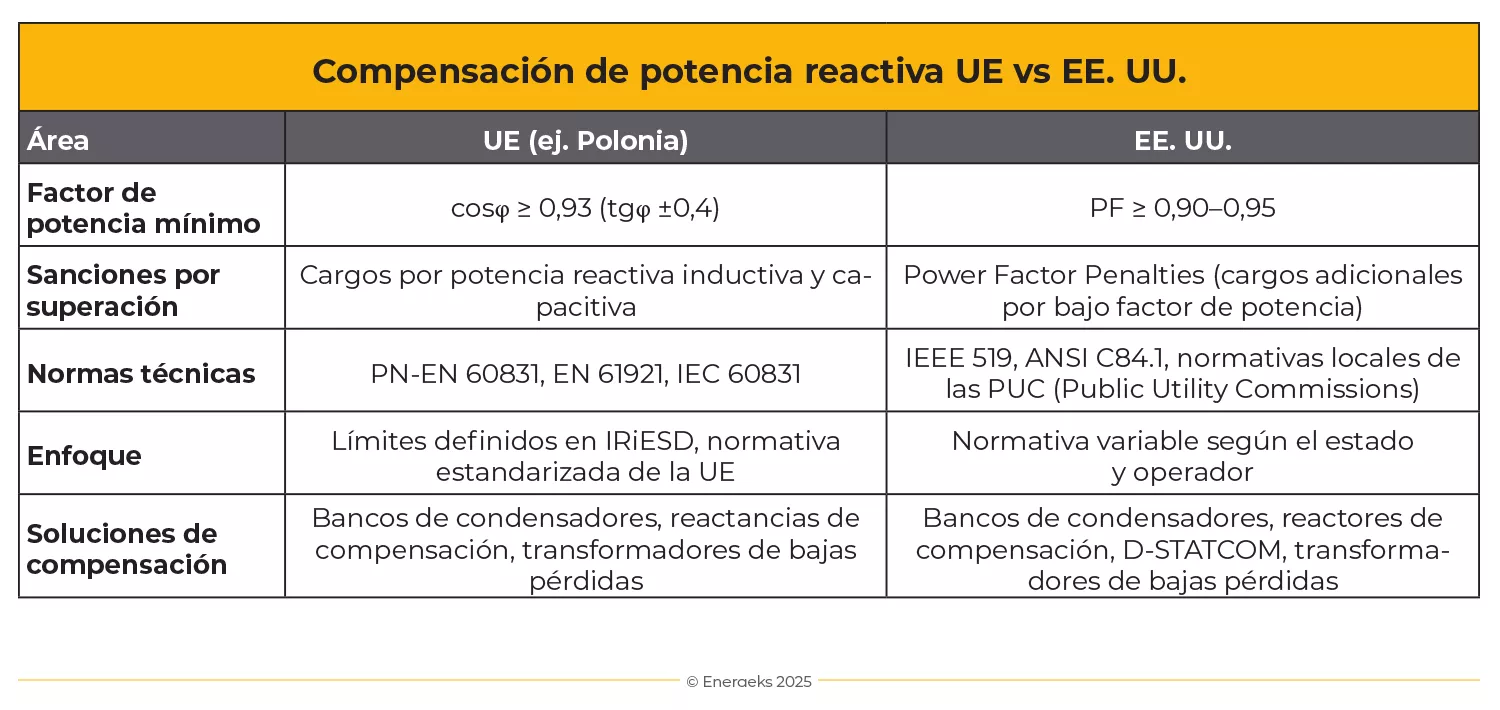

Cuadro 1: Comparación de los planteamientos de la UE y EE.UU. sobre compensación de potencia reactiva

¿Qué significa esto en la práctica?
Independientemente de su ubicación, todo consumidor industrial debe asegurarse de que el factor de potencia está optimizado para evitar cargos adicionales y mejorar la eficiencia energética del sistema. Esto puede lograrse utilizando soluciones clásicas como reactancias de compensación o baterías de condensadores, pero cada vez más los transformadores modernos de bajas pérdidas están demostrando ser la mejor opción, ya que reducen de forma natural la demanda de potencia reactiva ya en la base de la instalación.

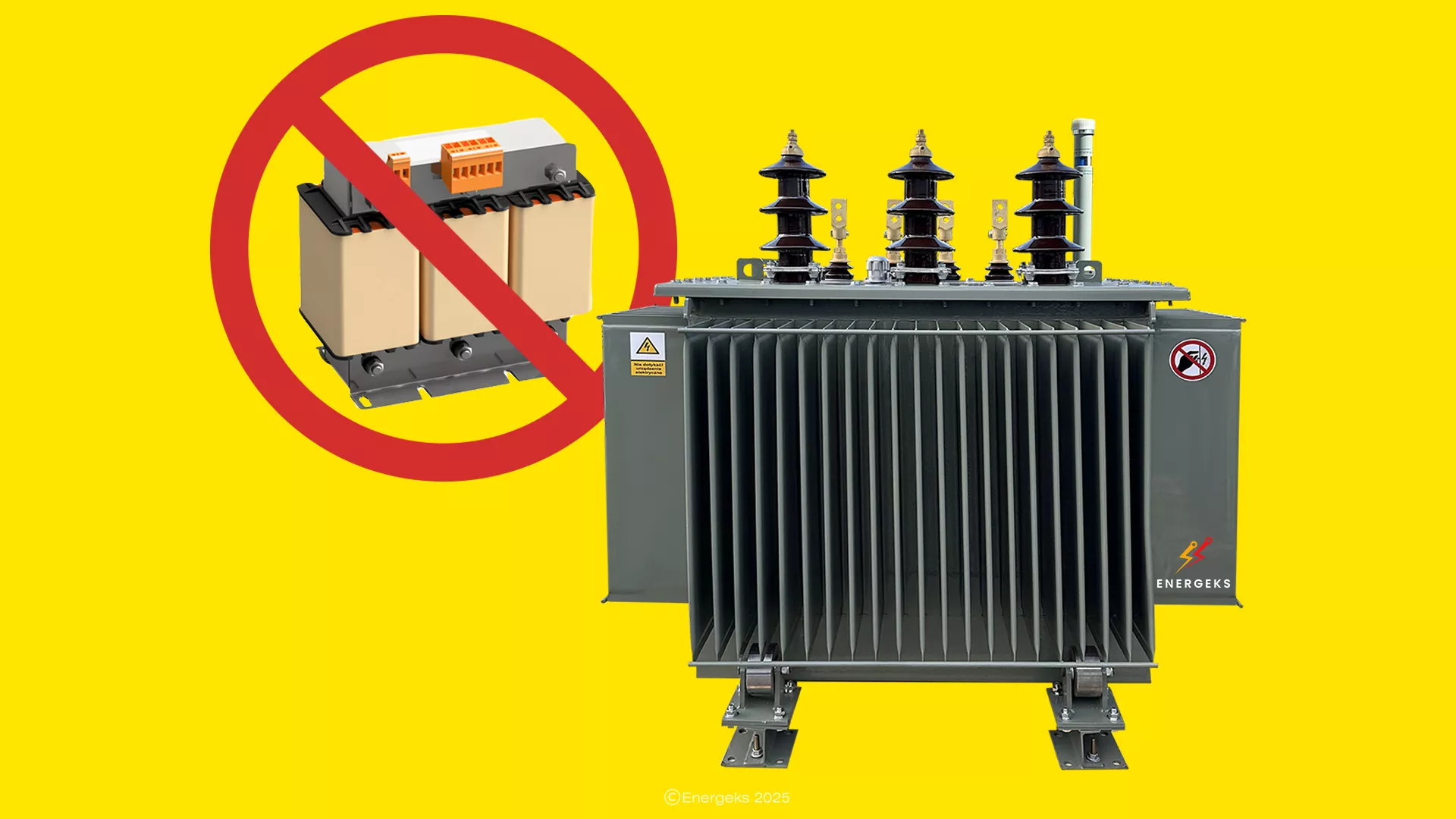

¿Por qué los transformadores modernos de bajas pérdidas eliminan la necesidad de reactancias de compensación?

La razón principal para utilizar reactancias de compensación en los sistemas eléctricos es el consumo excesivo de potencia reactiva, generado principalmente por transformadores tradicionales caracterizados por altas pérdidas en vacío. Los transformadores modernos de bajas pérdidas eliminan eficazmente este problema en su origen gracias a la aplicación de tecnologías innovadoras de materiales y procesos de construcción precisos. En la práctica, esto no solo significa la reducción de los costes operativos, sino también la simplificación de todo el sistema eléctrico al eliminar dispositivos de compensación adicionales, como las reactancias de compensación.

Menores pérdidas en el núcleo significan menor consumo de potencia reactiva

Un elemento clave que influye en la eficiencia de los transformadores modernos es el uso de materiales magnéticos avanzados. Las chapas amorfas de alta calidad y las aleaciones optimizadas de silicio permiten reducir significativamente las pérdidas magnéticas en el núcleo. La reducción de las pérdidas en vacío se traduce directamente en una disminución de la corriente de magnetización, que en gran medida es responsable de la generación de potencia reactiva inductiva. Como resultado, los transformadores modernos consumen mucha menos energía que necesitaría ser compensada mediante el uso de reactancias de compensación o bancos de condensadores.

En los transformadores tradicionales, este tipo de pérdidas podía alcanzar varios puntos porcentuales de la potencia nominal. En el caso de las unidades de bajas pérdidas, las pérdidas en vacío se reducen en torno a un 20 a 30 por ciento en comparación con los modelos más antiguos, lo que representa un ahorro energético y financiero tangible.

Mejor factor de potencia ya en vacío

Otro aspecto importante es la mejora del factor de potencia en estado de vacío. Las construcciones antiguas de transformadores presentaban un claro desplazamiento de fase entre la corriente y la tensión, lo que resultaba en un factor de potencia significativamente inferior a los valores óptimos. Por ello, en muchos casos era necesario instalar dispositivos de compensación adicionales, como reactancias de compensación o condensadores, para mejorar el cosφ.

Los transformadores modernos de bajas pérdidas se caracterizan por un ángulo de fase optimizado de la corriente en vacío, lo que significa que incluso en estado de vacío alcanzan un factor de potencia cosφ cercano a la unidad. El usuario no tiene que preocuparse por gastos adicionales en sistemas de compensación, ya que el propio transformador funciona con alta eficiencia energética y una participación mínima de potencia reactiva.

Sin riesgo de sobrecompensación ni perturbaciones en la red

Los sistemas de compensación tradicionales, especialmente aquellos basados en bancos de condensadores estáticos, conllevan el riesgo de sobrecompensación, también conocida como tgφ negativo. Esto ocurre cuando la compensación de potencia reactiva excede la demanda real de la instalación, lo que provoca un aumento de la tensión en la red y posibles perturbaciones en la calidad de la energía.

Los transformadores de bajas pérdidas eliminan este problema de manera natural. Gracias a la reducción significativa de las pérdidas en vacío y a una característica de funcionamiento optimizada, no generan un exceso de potencia reactiva, por lo que no requieren una compensación agresiva. El consumidor final puede estar seguro de que la instalación funciona de manera estable, sin riesgo de un aumento incontrolado de la tensión, sin necesidad de utilizar reactancias de compensación adicionales y sin incurrir en costes relacionados con una infraestructura de compensación ampliada.

Por ello, la elección de transformadores de bajas pérdidas no es solo una decisión tecnológica, sino también económica. La minimización de pérdidas y la eliminación de la necesidad de reactancias de compensación se traducen en menores costes operativos, una configuración del sistema simplificada y una mayor fiabilidad de la instalación eléctrica.

¿Necesita tu instalación reactancias de compensación?

No todas las instalaciones eléctricas hoy en día necesitan depender de soluciones clásicas de compensación. En muchos casos, el uso de transformadores modernos de bajas pérdidas elimina la necesidad de emplear reactancias de compensación, y los beneficios son visibles desde los primeros meses de funcionamiento.

Plantas industriales

En las plantas industriales, donde predominan máquinas de gran potencia y motores de inducción, la potencia reactiva generada por los equipos conduce a un aumento de los costes operativos. Al reducir la potencia reactiva mediante transformadores de bajas pérdidas, es posible disminuir significativamente los cargos relacionados con el exceso del factor de potencia, así como reducir las pérdidas de transmisión dentro de la red de la planta. Menos reactancias de compensación también significa menos espacio ocupado por los equipos, mantenimiento más sencillo y mayor eficiencia energética.

Parques fotovoltaicos

En los parques fotovoltaicos, un factor de potencia estable es clave para la fiabilidad del funcionamiento de toda la instalación. Los transformadores modernos eliminan la necesidad de sistemas de compensación complejos, lo que permite simplificar el diseño de la subestación y, al mismo tiempo, reducir los costes de inversión. Menos componentes en el sistema significa no solo menores costes iniciales, sino también un menor riesgo de fallos en la operación a largo plazo.

Sistemas de almacenamiento de energía

En las instalaciones de almacenamiento de energía, especialmente aquellas que trabajan junto con fuentes renovables, la flexibilidad y fiabilidad del sistema son fundamentales. Los convertidores electrónicos de potencia modernos y los transformadores de bajas pérdidas permiten un funcionamiento estable sin necesidad de utilizar reactancias de compensación adicionales. Menos elementos en el sistema significa una arquitectura más sencilla, una sincronización más fácil con la red y una mayor estabilidad de todo el sistema de almacenamiento de energía.

¿Cómo influyen los transformadores de bajas pérdidas en los costes y la eficiencia?

La aplicación de transformadores de bajas pérdidas es una de las formas más sencillas y rentables de mejorar la eficiencia energética de cualquier instalación eléctrica. Según los datos de la Agencia Internacional de la Energía (IEA), sustituir transformadores estándar por unidades de bajas pérdidas puede reducir las pérdidas de energía hasta en un 30 por ciento a lo largo de todo el ciclo operativo. En el caso de grandes plantas industriales o parques fotovoltaicos, esto se traduce en ahorros tangibles que alcanzan decenas de miles de euros al año, dependiendo de la potencia instalada.

Las menores pérdidas en vacío se traducen directamente no solo en la reducción de las facturas de electricidad, sino también en la prolongación de la vida útil del equipo. Una menor carga de la red y la reducción de la potencia reactiva garantizan condiciones de funcionamiento más estables para todo el sistema, lo que a su vez significa menor riesgo de averías, menos paradas no planificadas y costes de mantenimiento reducidos.

Además, la optimización del factor de potencia elimina la necesidad de utilizar dispositivos externos de compensación, como reactancias de compensación o bancos de condensadores, lo que supone un ahorro tanto en la inversión en infraestructura como en el espacio disponible en la subestación.

Vale la pena actuar antes de que el operador de la red de distribución empiece a aplicar cargos adicionales por superar los niveles permitidos de potencia reactiva. La modernización del transformador no solo es un paso hacia la eficiencia, sino también una protección frente al aumento de los costes energéticos. Optimiza tu instalación hoy mismo y obtén una ventaja tanto operativa como financiera.

FAQ

¿Son más caros los transformadores de bajas pérdidas?
El coste de adquisición puede ser más alto, pero el ahorro operativo y la eliminación de reactancias compensatorias compensan rápidamente esta diferencia.

¿Cómo puedo saber si mi transformador necesita compensación?
Consulta la placa de características y la documentación – el factor de potencia y la corriente en vacío te dirán mucho.

¿La sustitución del transformador requiere parada?
En la mayoría de los casos, la modernización puede planificarse con un tiempo mínimo de interrupción de la instalación.

Si te preguntas si tu instalación funciona al máximo rendimiento, merece la pena comprobarlo en la fuente. En Energeks ayudamos cada día a nuestros socios a conseguir más, optimizando el consumo de energía, simplificando los sistemas y eliminando costes innecesarios. Gracias a esta confianza, llevamos años compartiendo no solo soluciones probadas, sino también experiencia práctica.

Te invitamos con orgullo a consultar nuestra oferta actual de transformadores de bajas pérdidas. Con nosotros encontrarás tanto modelos disponibles de inmediato como soluciones diseñadas según necesidades individuales.

Nuestra base de conocimientos y las publicaciones en el blog se basan en implementaciones reales y en la cooperación con plantas industriales, parques fotovoltaicos y operadores de red. Si deseas consultar la modernización de tu sistema o simplemente intercambiar experiencias – únete a nuestra comunidad en LinkedIn. Allí compartimos no solo nuestra oferta, sino también conocimientos, casos prácticos y ideas que pueden ayudarte a tomar decisiones informadas.

Energeks no es solo productos, también es personas que quieren construir el futuro de la energía contigo. Contáctanos y descubre cómo podemos apoyar tus planes.

Fuentes:

1. International Energy Agency – Energy Efficiency 2023 Report

2. IEC 60076-1: Power Transformers – General

3. Polish IRiESD – Distribution Network Operation Instructions
