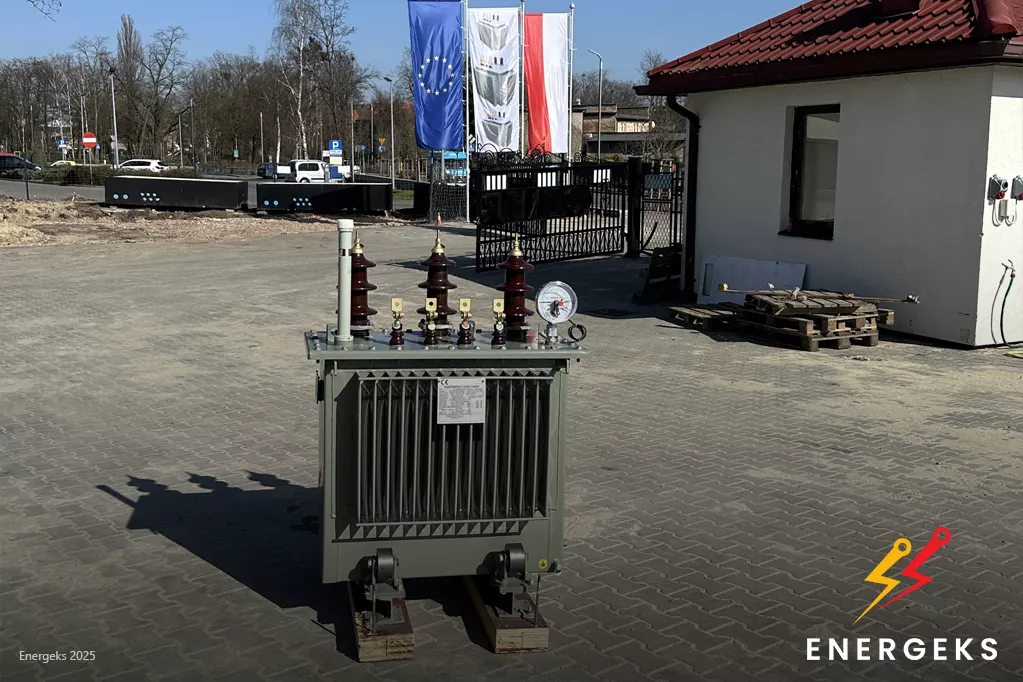

Coeficiente K (el factor K) no es solo otro número en la placa de características.
Imagina que tu cuadro de distribución es el corazón de la planta y que los transformadores que lo alimentan son los pulmones. Ahora imagina que con cada nuevo accionamiento, inversor, fuente de alimentación LED o servidor... estás contaminando ese aire.
Las corrientes armónicas son el smog invisible de tu sistema, y el Coeficiente K del transformador (K-factor – término que utilizaremos indistintamente en este artículo) es la máscara de oxígeno que permite que el sistema siga funcionando. El K-factor describe las condiciones de operación del transformador y puede considerarse como una clase de resistencia a cargas no lineales.
¿Suena complicado?
¡Lo explicamos todo a continuación! Suministramos transformadores diseñados para sobrevivir en entornos con alta saturación de armónicos. Sabemos lo costoso que puede ser elegir el transformador incorrecto, por lo que compartimos nuestro conocimiento para ahorrar a tu instalación problemas innecesarios y a tu presupuesto, gastos evitables.
Si tus equipos funcionan en un entorno con armónicos, esta publicación te ayudará a comprender cómo elegir un transformador que no se queme desde el principio.
En la publicación de hoy analizaremos:
✅ ¿Qué es el factor K y cómo se calcula?
✅ ¿Por qué las corrientes armónicas son tan peligrosas?
✅ Armónicos de tercer orden (triplen harmonics): el enemigo de las instalaciones trifásicas
✅ ¿Qué es un transformador con factor K (K-Rated) y cómo está construido?
✅ ¿Cómo seleccionar el factor K adecuado para cada tipo de carga?
✅ ¿Cuándo un transformador de clase K no es suficiente y se debe considerar un HMT?
✅ Normativas y pruebas: UL, IEEE, CSA – lo que necesitas saber
Tiempo de lectura: 14 minutos. ¡El tiempo dedicado a esta lectura es un paso hacia una infraestructura más confiable, eficiente y segura! Gracias por estar aquí con nosotros – compartimos nuestro conocimiento para que tus sistemas funcionen mejor.
¿Qué es el factor K y cómo se calcula?
El factor K es un indicador clave de la resistencia del transformador a las corrientes armónicas generadas por cargas no lineales. Determina su capacidad para operar en condiciones de una sinusoide de corriente altamente distorsionada, sin riesgo de sobrecalentamiento ni desgaste acelerado. En resumen: cuanto mayor sea el K-factor, mejor podrá manejar el transformador las armónicas.
¿Pero de dónde proviene este número? El factor K no es un parámetro asignado arbitrariamente; su valor se basa en cálculos precisos que consideran el nivel de armónicas presentes en la red de alimentación. Se determina mediante la siguiente fórmula:
Donde:
h – orden de la armónica (por ejemplo, 3.º, 5.º, 7.º…)
Ih – corriente armónica en unidades pu (es decir, como fracción de la corriente nominal).
Cada armónica influye en la carga total del transformador y, en particular, en su temperatura de funcionamiento. Las armónicas de orden superior generan mayores pérdidas, lo que puede provocar un sobrecalentamiento excesivo de los devanados y del núcleo. Por esta razón, normativas como IEEE C57.110 y UL 1561 establecen en detalle cómo debe ser probado y clasificado el K-factor.
¿Cómo se aplica en la práctica?
En los transformadores K-rated estándar, los valores del factor K se agrupan en rangos específicos:
K1 – Transformador de propósito general, sin necesidad de resistencia a armónicas.
K4 – Para aplicaciones con un nivel moderado de armónicas, como variadores de velocidad AC.
K13 – Instalaciones donde predominan las cargas no lineales, como sistemas de iluminación LED, oficinas, escuelas y hospitales.
K20 – Diseñado para centros de datos, laboratorios y salas de servidores, donde las cargas electrónicas generan niveles elevados de armónicas.
K30-K50 – Para entornos altamente exigentes, como industria pesada o sectores con una composición de armónicas estrictamente analizada.
Gracias a esta clasificación, los ingenieros responsables del diseño de sistemas eléctricos pueden seleccionar el transformador más adecuado según las condiciones de operación. Es importante no subestimar el K-factor en entornos con una alta saturación de armónicas, ya que un factor inadecuado podría provocar sobrecalentamiento del transformador, sobrecarga del conductor neutro y reducción de su vida útil.
El factor K no es una solución mágica contra las armónicas, pero si se selecciona correctamente, garantiza una mayor durabilidad y eficiencia del transformador en redes de alimentación dinámicas y en constante cambio.
Armónicas: ¿qué está consumiendo realmente tu transformador?
Las corrientes armónicas son un fenómeno invisible al ojo humano, pero potencialmente destructivo para una instalación eléctrica. Se generan como subproducto del funcionamiento de equipos electrónicos modernos, como inversores, variadores de frecuencia, iluminación LED y servidores. A diferencia de la corriente sinusoidal estándar de 50 Hz (Europa) o 60 Hz (América del Norte), las armónicas son múltiplos de esta frecuencia: 150 Hz, 300 Hz, 450 Hz y más.
¿Por qué es un problema?
Porque una corriente armónica no es una corriente "limpia", sino una distorsión que introduce carga adicional en la instalación. Esto puede derivar en varios efectos negativos:
Sobrecalentamiento excesivo de los devanados – las armónicas aumentan las pérdidas térmicas, acelerando el envejecimiento del aislamiento y reduciendo la vida útil del transformador.
Vibraciones mecánicas del núcleo – las fuerzas electromagnéticas variables generadas por las armónicas pueden causar oscilaciones, aumentando el riesgo de daños mecánicos.
Aumento de la temperatura en los conductores neutros – especialmente con armónicas de tercer orden (triplen harmonics), que se suman en el neutro en lugar de cancelarse.
Pérdidas adicionales en el núcleo y los devanados – las armónicas introducen corrientes parásitas y pérdidas por histéresis, reduciendo la eficiencia del transformador.
Es como conducir un coche con combustible contaminado: el motor sigue funcionando, pero con mayor esfuerzo y un desgaste más rápido.
¿Por qué las corrientes armónicas son tan peligrosas?
Las armónicas, por sí solas, no son un fenómeno nuevo. El problema es su acumulación y sus efectos a largo plazo. En instalaciones eléctricas tradicionales, donde predominan las cargas lineales (por ejemplo, motores eléctricos convencionales, bombillas incandescentes), las armónicas son prácticamente inexistentes. Sin embargo, en plantas industriales modernas, centros de datos y hospitales, donde los inversores, UPS y convertidores de potencia son comunes, los niveles de armónicas pueden representar entre el 30 y el 50 % de la carga total.
Consecuencias
Sobrecalentamiento excesivo de los transformadores
Los transformadores estándar están diseñados para corriente sinusoidal pura. Si se conectan equipos generadores de armónicas, las pérdidas en los devanados aumentan.
Si el transformador no está diseñado para este entorno (por ejemplo, carece del K-factor adecuado), el aislamiento de los devanados se degradará, provocando fallos prematuros.
Sobrecalentamiento de los conductores neutros
En sistemas trifásicos, las armónicas de tercer orden y sus múltiplos (triplen harmonics) tienen una característica especial:
En lugar de cancelarse entre fases, se suman en el neutro.
Ejemplo: Si cada fase tiene 10 A de corriente armónica de tercer orden, en el conductor neutro podrían acumularse 30 A o más.
Esto genera sobrecalentamiento, con el riesgo de degradación del aislamiento y fallos eléctricos.
Interferencias en dispositivos electrónicos
Un alto contenido de armónicas en la red puede causar inestabilidad en dispositivos sensibles.
No solo afecta al transformador, sino también a los sistemas alimentados por él, como PLC, equipos médicos y sistemas IT.
Pérdida de eficiencia y aumento de costos operativos
Cada porcentaje de armónicas representa energía desperdiciada en forma de calor, lo que se traduce en facturas eléctricas más altas y una mayor necesidad de sobredimensionar la instalación.
Por estas razones, los transformadores de propósito general no son aptos para operar con cargas ricas en armónicas. Es imprescindible sustituirlos por unidades con el factor K adecuado, diseñadas para soportar estas distorsiones sin riesgo de sobrecalentamiento ni fallos prematuros.
Las armónicas son un enemigo silencioso de la infraestructura eléctrica. En instalaciones modernas, su nivel es tan alto que ignorarlas puede derivar en problemas graves, como sobrecalentamiento, menor eficiencia y mayores costos de mantenimiento.
Elegir correctamente el factor K del transformador no es una opción, es una necesidad.
Armónicos de tercer orden – ¿El conductor neutro convertido en una resistencia eléctrica?
En un sistema trifásico ideal y equilibrado, las corrientes en los conductores de fase están desfasadas 120 grados entre sí. Esto significa que, en condiciones normales, si la carga es simétrica y no genera armónicos, la suma de las corrientes en el conductor neutro debería ser prácticamente cero.
El problema surge cuando aparecen armónicos de tercer orden y sus múltiplos (los llamados triplen harmonics – 3.º, 9.º, 15.º, etc.). A diferencia de los armónicos impares de orden superior (por ejemplo, 5.º, 7.º), que en un sistema trifásico tienden a cancelarse entre sí, los triplen harmonics se suman en el neutro en lugar de compensarse.
¿Por qué los armónicos de tercer orden son un problema en las instalaciones trifásicas?
1️⃣ El conductor neutro opera con una carga inesperada
En un sistema sin armónicos, el conductor neutro solo transporta pequeñas diferencias de corriente entre fases. Sin embargo, cuando hay armónicos de tercer orden, la corriente en el neutro puede ser varias veces mayor que en cada fase individual.
Ejemplo: Si cada fase transporta 1 A de corriente armónica de tercer orden, en el conductor neutro no aparecerá 1 A ni 2 A, sino 3 A. Y si hay más armónicos de este tipo en la red, el neutro podría estar sobrecargado más allá de la corriente total de fase, lo que provocaría su calentamiento y la posible degradación del aislamiento.
2️⃣ Sobrecalentamiento del conductor neutro y de las conexiones
La temperatura elevada en el neutro es uno de los efectos más peligrosos de los armónicos de tercer orden. En instalaciones convencionales, el neutro se dimensiona como un conductor de baja carga, ya que se espera que solo transporte las pequeñas diferencias de corriente entre fases. Nadie diseña una instalación suponiendo que el neutro llevará corrientes tan elevadas.
Si el neutro no está diseñado para soportar armónicos, pueden ocurrir problemas como:
Degradación del aislamiento debido al exceso de temperatura.
Deterioro de conexiones y terminales (especialmente si hay ciclos repetitivos de sobrecalentamiento).
Riesgo de incendio en casos extremos.
3️⃣ Funcionamiento anómalo de interruptores y protecciones
Los niveles elevados de armónicos en el neutro pueden interferir con los dispositivos de protección, como los interruptores diferenciales (RCD) y los disyuntores. Esto puede llevar a:
Disparos intempestivos de los interruptores, provocando cortes de energía innecesarios.
Fallas en la protección ante sobrecargas reales, cuando el sistema de seguridad no detecta el riesgo correctamente.
4️⃣ Pérdidas adicionales de energía y menor eficiencia del sistema
Los armónicos de tercer orden no solo sobrecargan el neutro, sino que también aumentan las pérdidas globales del sistema eléctrico. La energía que debería alimentar los dispositivos conectados se disipa en calor, lo que genera:
Costos energéticos más altos, porque se está desperdiciando electricidad en forma de calor en lugar de utilizarla en cargas útiles.
Mayor calentamiento de los transformadores, lo que puede reducir su vida útil.
¿Cómo soluciona este problema un transformador de clase K?
Un transformador estándar no está diseñado para manejar altos niveles de armónicos. Por esta razón, los transformadores K-rated, como K13, K20 o K30, incorporan modificaciones estructurales para operar en entornos con altos niveles de armónicos de tercer orden.
Estos transformadores cuentan con características específicas para mitigar los efectos de los armónicos:
✔ Conductor neutro de mayor capacidad – diseñado para transportar hasta el 200% de la corriente nominal de carga.
✔ Diseño especial de los devanados – geometría optimizada para reducir las pérdidas causadas por los armónicos.
✔ Materiales aislantes de alta resistencia térmica – diseñados para soportar el exceso de calor generado por los armónicos.
✔ Sistema de refrigeración adaptado a las pérdidas adicionales – para evitar el sobrecalentamiento del transformador en presencia de armónicos.
Ejemplo: Un transformador K13 de 75 kVA con tensión secundaria de 208 V debe contar con un neutro capaz de soportar 720 A, el doble de la corriente de plena carga. En comparación, un transformador estándar de la misma capacidad solo tendría un neutro de 360 A, lo que sería insuficiente en presencia de armónicos de tercer orden.
Los armónicos de tercer orden: un enemigo silencioso en redes trifásicas
A diferencia de lo que cabría esperar, los armónicos de tercer orden no afectan significativamente las fases, sino que concentran su impacto destructivo en el conductor neutro, convirtiéndolo en el eslabón más débil de la instalación.
Ignorar este problema puede derivar en:
Sobrecalentamiento crítico del conductor neutro.
Pérdidas innecesarias de energía y aumento de los costos operativos.
Fallos en los sistemas de protección y seguridad eléctrica.
Mayor riesgo de fallas y hasta incendios en casos extremos.
La solución a este problema es utilizar transformadores de clase K (K-Rated), que evitan la sobrecarga del neutro, protegen la instalación y garantizan un suministro eléctrico estable para las cargas no lineales.
En infraestructuras IT, edificios comerciales o entornos industriales, seleccionar el K-factor correcto no es una opción, sino un requisito esencial para la seguridad y eficiencia de toda la red eléctrica.
¿Qué es un transformador de clase K y cómo está construido?
Un transformador con factor K es una unidad diseñada específicamente para operar en entornos donde existen corrientes armónicas, las cuales provocan calentamiento adicional, sobrecargas y pérdidas de potencia. A diferencia de los transformadores estándar, los modelos K-Rated están diseñados para soportar cargas no lineales, como variadores de frecuencia, centros de datos, iluminación LED o inversores industriales, sin riesgo de sobrecalentamiento o degradación prematura del aislamiento.
En la práctica, esto significa que un transformador K-Rated no solo debe resistir condiciones extremas, sino también mantener un voltaje estable, minimizar pérdidas de energía y disipar el calor de manera eficiente. Por ello, su construcción difiere significativamente de la de los transformadores convencionales.
¿Cómo es un transformador con factor K por dentro?
Si un transformador estándar es como un coche urbano que circula sin problemas por carreteras lisas, un transformador K-Rated es como un vehículo todoterreno, preparado para enfrentar las condiciones más exigentes. Está diseñado para funcionar en sistemas con niveles elevados de distorsión armónica, sin comprometer su eficiencia.
1️⃣ Barra de neutro reforzada y conexiones con mayor capacidad de corriente
Uno de los componentes clave en los transformadores K-Rated es una barra de neutro de mayor capacidad. Los transformadores estándar se diseñan con neutros capaces de transportar aproximadamente el 100% de la corriente nominal. En el caso de los transformadores K-Rated (especialmente K13 y superiores), el neutro y sus conexiones deben estar dimensionados para soportar el 200% de la corriente nominal de carga.
Esto es esencial porque en redes con alta distorsión armónica, particularmente con armónicos de tercer orden (triplen harmonics), las corrientes se acumulan en el conductor neutro. Si el neutro no está correctamente diseñado, se producirá un calentamiento excesivo, lo que podría provocar degradación del aislamiento e incluso fallos en el sistema eléctrico.
2️⃣ Geometría especial de los devanados – reducción de pérdidas por armónicos
Las corrientes armónicas generan pérdidas adicionales en el transformador, especialmente pérdidas térmicas en los devanados y el núcleo. Para mitigar estos efectos, los transformadores K-Rated aplican un diseño optimizado de los devanados, que incluye:
✔ Devanados divididos en múltiples conductores en paralelo, lo que reduce el impacto de los armónicos de orden superior.
✔ Distribución estratégica de los conductores, para minimizar el efecto pelicular (skin effect) y las corrientes de Foucault.
✔ Mayor número de vueltas por voltio, lo que mejora la resistencia a los armónicos y reduce la saturación del núcleo.
Gracias a estas modificaciones estructurales, el transformador puede operar de manera eficiente en entornos con alta distorsión armónica, sin sobrepasar los límites de temperatura permitidos.
3️⃣ Núcleo de acero eléctrico de alta calidad, cobre o aluminio
Para reducir las pérdidas en el núcleo, los transformadores K-Rated están construidos con materiales de máxima calidad. El núcleo se fabrica con acero eléctrico libre de impurezas, lo que minimiza las pérdidas por histéresis y disminuye el calentamiento causado por las corrientes armónicas.
Los devanados pueden ser de cobre o aluminio, dependiendo de los requisitos técnicos y del cliente. El cobre ofrece menores pérdidas resistivas, pero el aluminio, si está bien diseñado, también puede proporcionar alta eficiencia a un costo más competitivo.
4️⃣ Mayor separación entre devanados para una mejor refrigeración
El funcionamiento con cargas no lineales genera una mayor producción de calor. Para evitar problemas, los transformadores K-Rated están diseñados para optimizar la circulación de aire alrededor de los devanados.
✔ Mayor separación entre los devanados, lo que facilita la disipación térmica.
✔ Canales de ventilación adicionales, para mejorar el flujo de aire y reducir la temperatura interna.
✔ Carcasas ventiladas o refrigeración forzada, en el caso de unidades de mayor capacidad, para evitar sobrecalentamientos.
Algunos modelos también utilizan carcasas ventiladas o refrigeración por aire forzado (para las unidades más grandes), lo que aumenta aún más su resistencia al sobrecalentamiento.
Normas y pruebas – ¿cómo se garantiza la calidad de un transformador K-Rated?
Cada transformador con factor K debe cumplir normativas estrictas y superar pruebas rigurosas, para garantizar su resistencia a los armónicos y su longevidad en condiciones adversas. Entre las principales normativas se encuentran:
✔ UL 1561 – estándar para transformadores secos, que especifica la resistencia térmica, el comportamiento bajo cargas no lineales y los requisitos de seguridad.
✔ CSA C22.2 No. 47-13 y C9-17 – normativas canadienses que definen pruebas de resistencia para transformadores de baja y media tensión, incluyendo ensayos de estabilidad ante armónicos.
✔ IEEE C57.110 – guía técnica que establece:
Cómo calcular correctamente el factor K de un transformador.
Métodos para determinar la capacidad real de un transformador bajo cargas con armónicos.
Impacto de los diferentes órdenes de armónicos en las pérdidas térmicas.
Pruebas aplicadas a los transformadores K-Rated
Antes de ser comercializados, los transformadores K-Rated pasan por pruebas exhaustivas, tales como:
✔ Ensayos térmicos – para verificar que el transformador puede operar a altas temperaturas sin comprometer la seguridad.
✔ Pruebas de tensión – simulaciones que confirman la resistencia del aislamiento y la capacidad de los devanados para soportar sobrecargas transitorias.
✔ Pruebas de carga dinámica – análisis de cómo el transformador responde a cambios bruscos en la demanda de energía y fluctuaciones de armónicos.
Transformadores K-Rated – la clave para una instalación eficiente y segura
Los transformadores K-Rated son esenciales en infraestructuras eléctricas donde las cargas no lineales generan armónicos significativos. Su diseño optimizado está orientado a minimizar el impacto térmico, evitar sobrecargas en el neutro y reducir las pérdidas eléctricas.
Las características más importantes incluyen:
✔ Neutro sobredimensionado, capaz de manejar el doble de la corriente nominal.
✔ Devanados especializados, que reducen las pérdidas por armónicos.
✔ Núcleo de acero eléctrico de alta calidad, para minimizar la histéresis y mejorar la eficiencia.
✔ Mejor gestión térmica, con sistemas de ventilación avanzada.
En entornos con alta distorsión armónica, los transformadores estándar no pueden garantizar un funcionamiento seguro y eficiente. Por eso, el uso de transformadores con factor K no es una cuestión de preferencia, sino una necesidad técnica para evitar fallas prematuras, pérdidas de energía y costos adicionales.
¿Cómo elegir el Factor K adecuado para cada tipo de carga?
La selección del Factor K correcto para un transformador no es una decisión arbitraria: es un elemento clave en el diseño de sistemas de alimentación eléctrica en entornos con alta presencia de armónicos. Un transformador que no esté adaptado al tipo de carga puede sobrecalentarse, perder eficiencia y fallar prematuramente, lo que genera costos adicionales de mantenimiento y operación.
Para seleccionar correctamente el Factor K, es fundamental analizar dos aspectos principales:
1️⃣ La naturaleza de la carga – ¿Los dispositivos conectados al transformador generan armónicos significativos?
2️⃣ El grado de saturación de armónicos en la red – ¿Qué porcentaje de la potencia consumida por los equipos contiene distorsiones armónicas?
Cargas lineales vs. cargas no lineales
No todos los equipos afectan los niveles de armónicos en la red. Las cargas lineales son aquellas que consumen corriente con una onda puramente sinusoidal, sin generar distorsión ni armónicos, por lo que pueden ser alimentadas con transformadores estándar (K1).
Ejemplos de cargas lineales:
✔ Motores eléctricos convencionales sin control electrónico.
✔ Iluminación incandescente y sistemas HVAC estándar.
✔ Electrodomésticos y equipos industriales básicos.
Por otro lado, las cargas no lineales son dispositivos que alteran el consumo sinusoidal de corriente, generando armónicos adicionales. Cuanto mayor sea su presencia, más distorsionada será la onda de voltaje y mayores exigencias tendrá el transformador. Ejemplos:
✔ Variadores de frecuencia (VFD, inversores) – generan armónicos de orden 5, 7, 11 y superiores.
✔ Fuentes de alimentación conmutadas (SMPS) – presentes en ordenadores, servidores y equipos médicos.
✔ Iluminación LED y fluorescente – generan armónicos principalmente de orden 3 y 9.
✔ UPS y convertidores de potencia – provocan fuertes distorsiones armónicas, por lo que requieren transformadores con Factor K elevado.
¿Cuándo elegir un Factor K superior?
Si la red eléctrica tiene un alto porcentaje de cargas no lineales, el Factor K del transformador debe ajustarse en consecuencia:
✔ Nivel medio de armónicos (K4–K9) – si la instalación tiene hasta un 50% de cargas no lineales, como variadores de velocidad o sistemas de calefacción con regulación electrónica, el transformador debe tener un Factor K entre 4 y 9. Esto le permitirá limitar el sobrecalentamiento del núcleo y los devanados, garantizando mayor vida útil.
✔ Alta saturación de armónicos (K13–K20) – si el sistema contiene entre un 50% y 100% de cargas no lineales, como centros de datos, sistemas de iluminación LED en edificios comerciales o instalaciones hospitalarias, es imprescindible utilizar un transformador K13 o K20. En estos casos, los armónicos pueden sobrecargar el conductor neutro, por lo que un transformador K-Rated con una barra de neutro diseñada para el 200% de la corriente nominal evitará sobrecalentamientos y fallos prematuros.
✔ Condiciones de trabajo extremas (K30–K50) – si la carga está compuesta casi en su totalidad por dispositivos que generan armónicos, como instalaciones industriales pesadas, servidores de alto rendimiento 24/7 o laboratorios de investigación, un transformador K30 o superior garantizará máxima fiabilidad y resistencia a entornos críticos.
¿Por qué es tan importante seleccionar el Factor K adecuado?
1️⃣ Mayor vida útil del transformador
Un transformador mal dimensionado puede operar a temperaturas superiores a las recomendadas, lo que provocará un deterioro progresivo del aislamiento de los devanados y requerirá sustituciones costosas.
2️⃣ Seguridad y estabilidad del sistema
Los altos niveles de armónicos pueden afectar el funcionamiento de los sistemas de protección eléctrica, causando desconexiones inesperadas. Un transformador K-Rated minimiza estos riesgos, mejorando la confiabilidad del suministro eléctrico.
3️⃣ Optimización de costos operativos
Las pérdidas térmicas causadas por los armónicos aumentan el consumo de energía, lo que se traduce en facturas más altas. Un transformador correctamente seleccionado reduce pérdidas innecesarias y mejora la eficiencia energética del sistema.
La elección del Factor K no debe dejarse al azar – es una decisión que influye en la durabilidad del equipo, la seguridad de la instalación y los costos de operación.
✔ Para instalaciones con cargas mayoritariamente lineales (motores tradicionales, iluminación sin convertidores) basta con un transformador estándar K1.
✔ Para sistemas con moderada presencia de armónicos (inversores, variadores de frecuencia) se recomienda K4–K9.
✔ Para entornos con alta distorsión armónica (centros de datos, hospitales, oficinas con equipos electrónicos) se requiere K13–K20.
✔ Para instalaciones industriales exigentes (fábricas, plantas con uso intensivo de inversores) se deben utilizar K30–K50.
¿Cuándo un transformador de clase K no es suficiente?
1️⃣ Cuando los armónicos superan el 30-40% de la corriente total de carga
Un transformador K-Rated está diseñado para soportar el calor adicional causado por los armónicos, pero no elimina la causa del problema. Si el nivel de armónicos en la red supera el 40% de la corriente total, incluso un transformador K50 solo tolerará la carga en lugar de reducirla.
2️⃣ Cuando los armónicos afectan el funcionamiento de dispositivos electrónicos
Un exceso de armónicos puede generar inestabilidad en el voltaje, lo que causa fallos en los sistemas de control PLC, problemas de sincronización en los equipos y reinicios aleatorios en dispositivos electrónicos sensibles.
Ejemplos de entornos críticos:
✔ Sistemas de automatización industrial de alta precisión – las perturbaciones pueden provocar errores de control y un funcionamiento incorrecto de las máquinas.
✔ Equipos de laboratorio y médicos – los armónicos pueden afectar la precisión de los instrumentos de medición.
✔ Centros de datos y servidores – el exceso de armónicos puede causar inestabilidad en el voltaje y aumentar la tasa de fallos en los sistemas UPS.
3️⃣ Cuando los problemas con el conductor neutro son críticos
Como se mencionó anteriormente, los armónicos de tercer orden (triplen harmonics) se acumulan en el conductor neutro en lugar de cancelarse entre sí. Un alto nivel de estos armónicos puede sobrecargar el neutro, provocar calentamiento excesivo y fallos en los terminales de conexión, lo que, en casos extremos, puede comprometer toda la instalación.
Si el sistema muestra signos de sobrecalentamiento en el conductor neutro, y un transformador K-Rated con barra de neutro reforzada no resuelve el problema, la mejor opción es un transformador HMT.
4️⃣ Cuando las pérdidas de energía son demasiado altas
Los armónicos no solo sobrecargan los conductores y transformadores, sino que también incrementan las pérdidas de energía en toda la red. En grandes plantas industriales o infraestructuras IT, estas pérdidas adicionales pueden aumentar las facturas de electricidad y los costos de refrigeración de los equipos.
En estos casos, un transformador de mitigación de armónicos (HMT) puede reducir significativamente los armónicos, mejorando la eficiencia energética de toda la instalación.
¿Cómo funciona un transformador HMT?
Un transformador K-Rated es como una armadura protectora – permite que el equipo sobreviva en condiciones adversas, pero no soluciona el problema de los armónicos.
Un transformador HMT, en cambio, actúa como un filtro activo – no solo protege el sistema, sino que reduce los armónicos, mejorando la calidad de la energía.
¿Cómo lo consigue?
✔ Geometría optimizada del devanado, que neutraliza ciertos órdenes de armónicos.
✔ Sistemas de compensación adicionales, que reducen activamente los niveles de distorsión en la red.
✔ Ajuste óptimo de las fases del devanado, para minimizar el impacto de los armónicos en el voltaje y la corriente.
En otras palabras, en lugar de solo tolerar los armónicos, un HMT los elimina en la fuente, antes de que generen problemas.
¿Cuándo elegir un transformador HMT en lugar de un K-Rated?
✔ Si los niveles de armónicos en la red son extremadamente altos (más del 40% de la carga).
✔ Cuando los armónicos están provocando fallos en sistemas de control, servidores o equipos de laboratorio y médicos.
✔ Si el conductor neutro está severamente sobrecargado y aumentar su sección no es suficiente.
✔ Cuando las pérdidas de energía causadas por los armónicos son tan altas que se justifica la inversión en un transformador que los reduzca.
Si un transformador de clase K es la primera línea de defensa contra los armónicos, un HMT es la solución definitiva para eliminarlos de raíz.
En redes con alta saturación de armónicos, en aplicaciones sensibles y en entornos donde la calidad de la energía es crítica, el K-factor no es suficiente – se necesita compensación activa.
Esto no es solo una cuestión de resistencia, sino de eficiencia, ahorro y confiabilidad en todo el sistema eléctrico.
Normas y pruebas: UL, IEEE, CSA – lo que debes saber
No basta con que un transformador K-Rated tenga una resistencia declarada a los armónicos – debe ser rigurosamente probado y verificado de acuerdo con las normas industriales más exigentes. Estas normas establecen los valores límite de temperatura, las pérdidas de potencia admisibles y los métodos de cálculo del K-factor, además de definir los requisitos mínimos de diseño que deben cumplir los fabricantes.
1. UL 1561 – Norma de calidad estadounidense para transformadores secos
Uno de los documentos clave en la industria, UL 1561, establece los requisitos técnicos para transformadores secos de potencia y de propósito general, incluidos aquellos destinados a operar en entornos con cargas no lineales.
Esta norma define:
✔ Temperaturas máximas de operación del transformador, considerando el calentamiento adicional provocado por los armónicos.
✔ Resistencia térmica mínima del aislamiento de los devanados, aspecto crucial en los transformadores K-Rated, que deben soportar mayor temperatura.
✔ Requisitos para la construcción del conductor neutro, que en los transformadores K-Rated debe ser capaz de manejar el 200% de la corriente nominal.
Cumplir con la norma UL 1561 garantiza que un transformador no solo resistirá los armónicos, sino que también cumplirá con los estándares de seguridad a largo plazo.
2. IEEE C57.110 – Guía clave para transformadores en entornos con armónicos
El estándar IEEE C57.110 (Recommended Practice for Establishing Transformer Capability When Supplying Non-Sinusoidal Load Currents) es uno de los documentos más detallados sobre el impacto de las cargas no lineales en los transformadores.
Define:
✔ Métodos para determinar el K-factor, es decir, cómo calcular la capacidad de resistencia del transformador a los armónicos.
✔ Criterios de reducción de potencia (derating) – permite determinar cómo ajustar la potencia nominal del transformador cuando opera en condiciones de alta distorsión armónica.
✔ Impacto de los diferentes órdenes de armónicos en las pérdidas térmicas, lo que es clave para seleccionar los materiales adecuados para el núcleo y los devanados.
Cumplir con la norma IEEE C57.110 significa que un transformador ha sido diseñado no solo para sobrevivir, sino también para operar eficientemente en condiciones exigentes.
3. CSA C22.2 No. 47 y C9 – Norma canadiense de pruebas
Las normas CSA C22.2 No. 47-13 y CSA C9-17 cubren transformadores secos y de aceite, enfocándose en pruebas de durabilidad, ensayos de voltaje y resistencia térmica.
Lo importante de las normas CSA es que están alineadas con los estándares UL (EE.UU.) e IEC (internacionales). Esto significa que un transformador que cumple con CSA está certificado para operar en cualquier red eléctrica, desde industria pesada y redes comerciales hasta infraestructuras IT.
Esto no termina aquí…
Si tienes dudas sobre si tu instalación está funcionando con la máxima eficiencia, lo mejor es ir a la raíz del problema.
En Energeks, ayudamos a nuestros socios a optimizar el consumo de energía, simplificar sistemas y reducir costos innecesarios. No solo ofrecemos soluciones probadas, sino que compartimos nuestro conocimiento y experiencia práctica.
¿Necesitas un transformador disponible de inmediato?
Contamos con una amplia gama de modelos adaptados a instalaciones modernas con alto contenido de armónicos. Consulta nuestra oferta completa y encuentra el transformador que garantizará una operación duradera y libre de fallos en tu infraestructura.
¡Únete a la comunidad de Energeks en LinkedIn!
Allí compartimos no solo nuestra oferta, sino también consejos prácticos, análisis de mercado y estudios de casos de proyectos reales.
Si estás en proceso de modernización de tu red eléctrica o quieres intercambiar experiencias con expertos del sector, ¡te invitamos a la conversación!
Energeks no es solo tecnología – somos personas que ayudan a dar forma al futuro de la energía.
📩 Contáctanos y descubre cómo podemos ayudarte a llevar tus proyectos al siguiente nivel.
Fuentes:
Reseñas
¡Sin reseñas!
❮
❯
