El descargador de chispa en un transformador de media tensión – un guardián que a veces parece culpable

Imagine que entra en una subestación prefabricada de transformadores en una mañana brumosa y húmeda. El aire es denso y, de fondo, se oye el suave zumbido de un ventilador. Abre la puerta del compartimento de media tensión y sus ojos se fijan de inmediato en un elemento: el descargador de chispa.

Presenta vetas oscuras, marcas de quemadura y un color desigual en los electrodos. Si antes solo había visto equipos nuevos, podría pensar enseguida: “Tenemos una avería”.

Sin embargo, la historia puede ser justo la contraria.

Estas marcas no tienen por qué indicar un fallo. Muy a menudo son la prueba de que el descargador ha actuado y ha protegido el transformador frente a una peligrosa sobretensión.

Del mismo modo que un cinturón de seguridad muestra signos de tensión tras una colisión, un descargador, después de actuar, muestra las huellas del arco eléctrico que salvó el aislamiento de los devanados.

¿Por qué hablamos de esto?

En Energeks trabajamos con transformadores de media tensión en entornos muy diversos, desde plantas de producción hasta instalaciones municipales.

Muchos operadores e inversores nos preguntan: “¿Es normal que el descargador parezca quemado?”. A menudo la respuesta es: sí, es normal e incluso deseable, siempre que las marcas estén dentro de los límites permitidos por el fabricante.

Nuestro objetivo es sencillo:
explicar qué es un descargador de chispa, cómo funciona, cuándo requiere intervención y cómo mantenerlo para que la instalación esté protegida al más alto nivel.

En este material encontrará:

• Qué es exactamente un descargador y qué funciones cumple.

• Cómo se desarrolla el proceso de actuación: desde la aparición de la sobretensión hasta la derivación de la energía.

• Por qué aparecen marcas en el descargador y qué significan.

• Diferencias entre un descargador de chispa y un pararrayos.

• Criterios para distinguir señales de funcionamiento normal de daños reales.

• Procedimientos de inspección y mantenimiento.

• Influencia de las condiciones ambientales en el estado del descargador.

• Cuándo es necesario sustituirlo.

• Importancia de la formación de los operadores.

• Perspectivas de futuro para la protección contra sobretensiones.

Tiempo de lectura estimado: aprox. 15 minutos

1. Qué es un descargador de chispa en un transformador de media tensión

El descargador de chispa en un transformador de media tensión es un elemento de protección contra sobretensiones que actúa como una válvula de seguridad para el sistema eléctrico.

Su construcción se basa en dos o más electrodos separados por un espacio de aire o un relleno de gas.

Principio de funcionamiento:
En condiciones normales, la tensión de servicio es inferior a la tensión de ruptura del aire en el hueco, por lo que el descargador no conduce.

Cuando en la red se produce un aumento repentino de tensión (por ejemplo, debido a una descarga atmosférica, maniobras de conmutación o fallos en las líneas), la tensión entre electrodos supera el valor crítico, la llamada tensión de encendido.

Se genera un arco eléctrico que conduce la energía a tierra, protegiendo el aislamiento de los devanados del transformador.

Normas: De acuerdo con la PN-EN 60099 e IEC 60099, los parámetros del descargador deben seleccionarse de manera que la tensión de encendido sea superior a la tensión de servicio de la red, pero inferior a la resistencia dieléctrica del aislamiento del transformador.

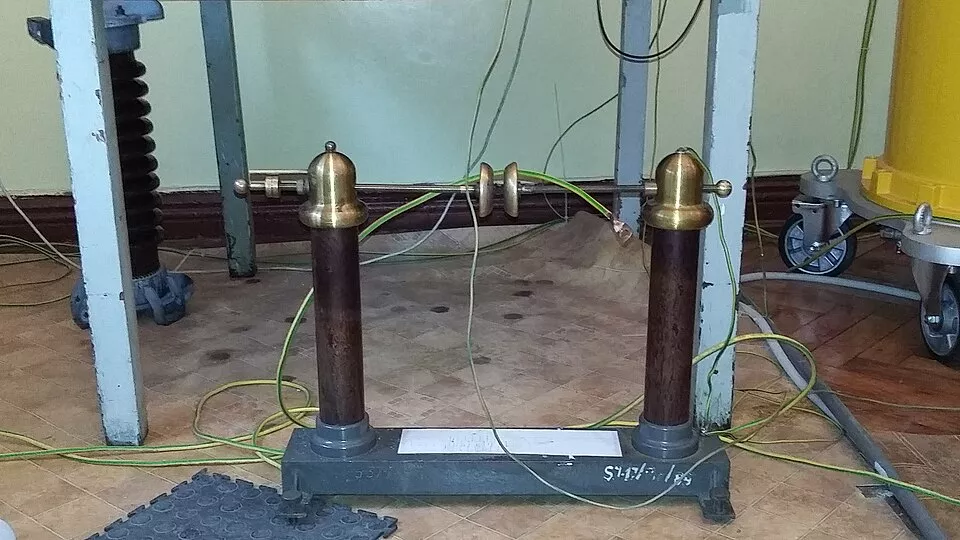

Chisportero de laboratorio con electrodos planos/CC: Wikimedia Commons

2. Cómo actúa un descargador de chispa – desde la aparición de la sobretensión hasta la disipación de energía

El funcionamiento de un descargador de chispa en un transformador de media tensión es un fenómeno extremadamente rápido que ocurre en microsegundos, pero que determina la seguridad del equipo e incluso de toda la subestación. Vale la pena seguirlo paso a paso para entender lo que realmente sucede en ese pequeño espacio entre los electrodos.

2.1. Aparición de la sobretensión

En condiciones normales, la tensión de servicio de la red es estable y se mantiene muy por debajo de la tensión de encendido del descargador.
La sobretensión aparece cuando se produce un aumento repentino de la tensión, que puede deberse a:

• Una descarga atmosférica (un impulso de rayo puede tener un frente de onda de 1,2 μs y una amplitud de cientos de kV).

• Maniobras de conmutación en la red (conexión o desconexión de grandes cargas, seccionamiento de líneas).

• Cortocircuitos en otros puntos de la red (picos de tensión de retorno).

• Fenómenos de ferroresonancia en sistemas con elementos capacitivos e inductivos.

Cuando la tensión entre los terminales del descargador aumenta y se acerca al valor crítico, comienza el proceso de iniciación.

2.2. Iniciación de la descarga – ionización del medio

El medio entre los electrodos (generalmente aire o gas inerte en modelos cerrados) actúa como aislante.
Sin embargo, al superar la llamada tensión de ruptura, de acuerdo con la ley de Paschen, las moléculas de gas comienzan a ionizarse.
Los electrones aceleran bajo el campo eléctrico y, al colisionar con átomos, liberan más electrones, creando una avalancha electrónica.

En este momento, la resistencia de la brecha desciende bruscamente. Desde que se supera la tensión de encendido hasta que se produce la ruptura total, transcurren desde unas decenas de nanosegundos hasta unos pocos microsegundos.

2.3. Ruptura y formación del arco eléctrico

Cuando la avalancha de iones y electrones forma un camino conductor, se produce la ruptura de la brecha: entre los electrodos aparece un arco eléctrico.
La temperatura en el canal del arco alcanza rápidamente entre 5000 y 6000 °C.

En este estado, la corriente de sobretensión busca el camino de menor impedancia hacia la puesta a tierra. Los valores de corriente pueden ser:

• Para impulsos de rayo: decenas de kiloamperios (por ejemplo, forma de onda 8/20 μs según la norma).

• Para sobretensiones de maniobra: desde varios cientos de amperios hasta algunos kA.

2.4. Conducción de la energía a tierra

El arco eléctrico en el descargador actúa como un canal de transporte que conduce la energía de la sobretensión desde el circuito de media tensión hacia el sistema de puesta a tierra.
La calidad y resistencia de esta puesta a tierra son fundamentales: una resistencia alta puede provocar tensiones de paso y de contacto peligrosas en el entorno de la subestación.

En instalaciones profesionales para subestaciones de MT se recomiendan resistencias de puesta a tierra no superiores a 2–4 Ω, de acuerdo con las normas PN-HD 60364 y PN-EN 50522.

2.5. Extinción del arco y retorno al estado de reposo

Tras disipar la energía sobrante, la tensión en el circuito desciende por debajo del valor de mantenimiento del arco.
El canal de plasma comienza a desionizarse: los iones y electrones se recombinan, la temperatura disminuye y la brecha entre electrodos recupera su función aislante.

El tiempo de extinción depende de factores como:

• Diseño del descargador (abierto, cerrado, tubular).

• Presión y composición del medio.

• Velocidad de enfriamiento.

2.6. Huellas de actuación – las “cicatrices” de la protección

Después del proceso, en la superficie de los electrodos quedan visibles los efectos del arco:

• Quemaduras puntuales en la zona de iniciación.

• Micro-desgastes del material.

• Depósitos de óxidos metálicos y carbono.

Estas marcas a menudo se confunden con signos de avería, pero en la mayoría de los casos son prueba de una actuación efectiva de la protección.

3. Por qué aparecen marcas en el descargador y qué significan

Las marcas en un descargador de chispa suelen generar debate durante las inspecciones de subestaciones. Para un ojo inexperto, pueden parecer signo de desgaste o fallo. Sin embargo, en muchos casos son normales e incluso deseables: indican que el dispositivo cumplió su función y protegió el transformador contra una sobretensión.

3.1. Origen de las marcas

Para entender por qué el descargador presenta “cicatrices”, hay que repasar el proceso físico que ocurre al actuar.
Durante una sobretensión, se produce la ruptura dieléctrica del medio entre electrodos (aire o gas de relleno). Aparece un arco eléctrico cuya temperatura puede alcanzar 5000–6000 °C.

Estas temperaturas provocan:

• Evaporación microscópica del material de los electrodos – los átomos de metal pasan a fase gaseosa y, al enfriarse, se condensan sobre superficies cercanas formando un depósito oscuro.

• Oxidación del metal – en presencia de oxígeno y calor se generan óxidos de color oscuro.

• Pirólisis de partículas orgánicas (si hay materiales aislantes cerca), generando depósitos de carbono.

3.2. Tipos de marcas

Las huellas en un descargador pueden adoptar distintas formas y ofrecen información útil sobre su historial de funcionamiento:

a) Quemaduras puntuales – pequeñas manchas oscuras en puntos de iniciación del arco; pueden aparecer incluso tras una sola actuación.
b) Decoloraciones extensas – surgen cuando el descargador ha actuado varias veces en poco tiempo, cambiando el color de la superficie por los ciclos repetidos de calentamiento y enfriamiento.
c) Depósitos carbonosos o metálicos – procedentes del material de los electrodos o contaminantes del aire; en zonas industriales o costeras pueden ser más intensos por la sal o el polvo.
d) Opacidad de la superficie – resultado de la explotación prolongada, con múltiples micro-erosiones que alteran la textura del metal.

3.3. Interpretación de las marcas

No toda marca es una señal de alarma. Es clave diferenciar entre efectos de trabajo normal y signos de desgaste crítico:

• Marcas de funcionamiento – prueba de que el descargador ha actuado; incluyen pequeñas quemaduras, decoloraciones o una fina capa de depósito fácil de limpiar.

• Marcas de desgaste crítico – grietas en la carcasa cerámica o polimérica, pérdidas profundas en los electrodos, depósitos conductores persistentes que reducen la distancia de aislamiento y pueden provocar descargas no deseadas a tensión de servicio.

Analogía práctica: igual que las pastillas de freno muestran desgaste superficial sin necesidad de cambio inmediato, un descargador puede presentar decoloraciones y quemaduras leves sin estar averiado. Solo se sustituye cuando hay daño estructural o pérdida de capacidad protectora.

3.4. Influencia del entorno en el aspecto de las marcas

• Alta humedad – favorece depósitos más uniformes y oscuros.

• Aire salino – en zonas costeras los depósitos son más gruesos y conductores.

• Polvo industrial – produce depósitos grises o marrones, a veces más difíciles de limpiar.

3.5. Por qué es clave saber interpretarlas

Una interpretación errónea puede llevar a:

• Sustituciones innecesarias, con costes y paradas evitables.

• No sustituir un elemento dañado, dejando expuesto el transformador ante la próxima sobretensión.

Se recomienda documentar siempre el estado del descargador durante las inspecciones (fotografías, mediciones) y comparar con los límites definidos por el fabricante.

4. Diferencias entre el descargador de chispa y el pararrayos

En el sector eléctrico, estos dos términos a menudo se utilizan indistintamente, lo que puede generar confusión durante las inspecciones, la compra de repuestos o las conversaciones con los inversores.

Aunque el descargador de chispa y el pararrayos están relacionados funcionalmente —ambos sirven para proteger los equipos contra sobretensiones— su papel, construcción y alcance de funcionamiento son diferentes.

Descargador de chispa: un componente, no un dispositivo completo
Es un único elemento de protección contra sobretensiones, compuesto por dos o más electrodos separados por un espacio de aire o un gas.
En condiciones normales no conduce corriente.
Cuando la tensión supera el nivel de disparo, se produce una chispa que conduce la energía a tierra.
Por sí solo, no puede ofrecer una protección completa contra todos los tipos de sobretensiones, ya que actúa solo cuando se excede el umbral de tensión de disparo. En transformadores de media tensión se encuentra sobre todo como elemento adicional o en instalaciones más antiguas.

Pararrayos: un dispositivo completo de protección contra sobretensiones
El pararrayos (surge arrester) es un equipo completo que puede incluir un descargador de chispa, pero que también puede basarse en otras tecnologías, principalmente en varistores de óxido metálico (MOV).
Tipos:

• Pararrayos con chispa: más antiguos, donde el descargador es el elemento principal de disparo, con resistencias adicionales para controlar la corriente y extinguir el arco.

• Pararrayos sin chispa: modernos, basados en varistores de óxido de zinc, con una resistencia muy no lineal que disminuye bruscamente al presentarse la sobretensión.

Por qué aún se ven descargadores de chispa en estaciones de MT
Se encuentran en estaciones prefabricadas de los años 80 y 90, en sistemas modernizados por etapas o en instalaciones con presupuesto limitado, donde una protección básica es mejor que ninguna.

Trabajo conjunto
En algunos sistemas, ambos funcionan en conjunto:

• El pararrayos reacciona ante sobretensiones menores y frecuentes.

• El descargador de chispa actúa como protección de último recurso frente a sobretensiones muy altas, como un rayo cercano.

En resumen: el descargador es como el detonador, y el pararrayos, el sistema completo.

5. Criterios para diferenciar señales normales de funcionamiento y daños reales

Durante la inspección de una estación prefabricada, muchas personas ven marcas oscuras o depósitos en el descargador de chispa y suponen que está dañado. Una evaluación correcta debe basarse no solo en la apariencia, sino también en parámetros geométricos, estado de materiales e historial de uso.

Análisis visual

• Normales: pequeñas quemaduras puntuales, ligeras decoloraciones, capa fina de polvo fácilmente limpiable.

• Daño: grietas en la carcasa, deformaciones, fusiones profundas.

Distancia entre electrodos
Cada modelo tiene una separación nominal definida. Cambios excesivos por erosión o daños alteran el voltaje de disparo.

Estado de superficies aislantes

• Aceptable: ligera suciedad sin grietas.

• Daño: fisuras completas, rastros de perforación superficial.

Tipo de depósitos

• Seguros: capa fina, seca y no conductora.

• Riesgosos: depósitos gruesos y conductores que favorecen corrientes de fuga.

Historial de funcionamiento
Contadores de operaciones o comparaciones fotográficas ayudan a estimar la vida útil restante.

Medición de resistencia de aislamiento
Valores altos indican buen estado; valores bajos, presencia de depósitos conductores o microfisuras.

Criterios normativos
Según PN-EN 60099 e IEC 60099, un elemento se considera defectuoso si no cumple el voltaje de disparo, presenta daños mecánicos graves o una caída persistente de propiedades aislantes.

Regla práctica Energeks:

Si la marca se puede limpiar y el elemento mantiene sus parámetros, es un efecto normal de uso. Si la marca es permanente y los parámetros caen fuera de norma, es hora de reemplazarlo.

Procedimientos de inspección y mantenimiento del descargador de chispa en transformadores de MT

La inspección periódica y el mantenimiento correcto de los descargadores de chispa en las subestaciones de media tensión son una de las formas más sencillas y eficaces de prolongar la vida útil del transformador y garantizar la continuidad del suministro eléctrico. La falta de cuidados en este aspecto puede provocar no solo averías costosas, sino también riesgos para la seguridad del personal.

Recomendamos implantar un procedimiento de inspección estructurado.

1. Preparación para la inspección – la seguridad ante todo
Antes de iniciar cualquier trabajo en el descargador de chispa, se debe:

• Desconectar la alimentación de la estación siguiendo los procedimientos internos.

• Confirmar la ausencia de tensión con un detector homologado.

• Poner a tierra y en cortocircuito los circuitos de MT si así lo requieren los procedimientos del operador de red.

• Asegurarse de que el trabajador dispone de equipos de protección individual (guantes electroaislantes, gafas de seguridad, casco, ropa ignífuga).

2. Inspección visual – primera etapa del diagnóstico

• Comprobar el estado de los electrodos en busca de decoloraciones, quemaduras y deformaciones.

• Evaluar la superficie del aislador (cerámica o polímero) buscando grietas, fisuras o trazas de perforación superficial.

• Analizar los depósitos: determinar si son secos y fáciles de eliminar o compactos y potencialmente conductores.

Consejo Energeks: usar una linterna de inspección de haz estrecho para detectar microfisuras y irregularidades superficiales.

3. Medición de la distancia entre electrodos

• Realizarla con calibre o galgas.

• Comparar el resultado con el valor indicado en la documentación técnica (DTR).

• Si la distancia es inferior al valor nominal en más de 0,3 mm, es señal de que se requiere limpieza o sustitución.

• Una distancia excesiva (por desplazamiento mecánico) puede impedir la actuación en el tiempo requerido.

4. Limpieza

• Solo realizarla cuando el descargador esté seco y desconectado de tensión.

• Usar cepillo antiestático seco y suave o paño de microfibra.

• Para depósitos más persistentes, se permite usar alcohol isopropílico (IPA) aplicado en el paño, nunca directamente sobre el descargador.

• Tras la limpieza, el elemento debe estar completamente seco antes de reconectar la tensión.

5. Documentación fotográfica

• Tomar fotos desde tres ángulos: frontal, lateral y detalle del electrodo.

• Indicar fecha, número de la estación y número de celda.

• Comparar con fotos anteriores para evaluar el ritmo de degradación.

Importancia: la historia visual del elemento permite prever el momento de sustitución antes de que ocurra una avería.

6. Medición de parámetros eléctricos (opcional)
En descargadores sensibles a depósitos, se puede medir la resistencia de aislamiento:

• Instrumento ajustado a tensión de prueba de 500 V CC.

• Más de 100 MΩ: estado muy bueno.

• Menos de 50 MΩ: requiere limpieza adicional o sustitución.

7. Criterios de sustitución
Se debe reemplazar el descargador de chispa si:

• Presenta grietas o daños mecánicos.

• La distancia entre electrodos difiere del valor nominal y no puede corregirse.

• Tras la limpieza, persisten depósitos conductores.

• Los parámetros de aislamiento han caído por debajo de los valores admisibles.

8. Calendario de inspecciones

• Estaciones en ambiente normal: inspección cada 12 meses.

• Ambientes con alta polución o salinidad: cada 6 meses.

• Estaciones críticas para la continuidad del suministro: inspecciones adicionales tras cada tormenta o fallo en la red.

9. Buenas prácticas

• Mantener un registro de inspecciones con observaciones, trabajos realizados y mediciones.

• Usar repuestos originales conforme a la DTR.

• Formar al personal en la interpretación de señales de funcionamiento para distinguirlas de fallos.

  ---

7. Influencia de las condiciones ambientales en el estado del descargador de chispa

La eficacia del descargador de chispa depende no solo de su calidad de fabricación o instalación correcta, sino también del entorno en el que opera. Una subestación prefabricada puede encontrarse en el centro de una ciudad, junto a una planta industrial, en un puerto marítimo o cerca de una mina a cielo abierto. Cada entorno plantea retos diferentes.

Humedad y condensación

• Mecanismo: La alta humedad, combinada con bajas temperaturas, provoca condensación de agua sobre aisladores y electrodos. El agua, con sales o impurezas disueltas, es conductora y puede reducir la tensión de disparo.

• Efectos: actuaciones prematuras, formación de depósitos minerales, corrosión acelerada de electrodos.

• Recomendaciones: inspecciones en periodos de variaciones térmicas, ventilación adecuada, uso de recubrimientos hidrófobos.

Aire salino (zonas costeras)

• Mecanismo: partículas microscópicas de sal transportadas por el viento marino se depositan sobre superficies. La sal es higroscópica y forma una película conductora al absorber humedad.

• Efectos: reducción de la tensión de disparo, aumento de corrientes de fuga, depósitos persistentes difíciles de limpiar.

• Recomendaciones: limpieza al menos el doble de frecuente que en zonas interiores, uso de protecciones, enjuague con agua desmineralizada y secado.

Polvo industrial

• Mecanismo: partículas procedentes de procesos industriales (cementeras, siderurgia, térmicas) se depositan sobre los componentes. Muchas son conductoras o semiconductoras.

• Efectos: mayor frecuencia de actuaciones, riesgo de perforaciones superficiales, desgaste acelerado de electrodos por abrasión.

• Recomendaciones: filtros en ventilación, limpieza cada 6 meses o más frecuente, inspección de aisladores para detectar microdaños.

Entornos agrícolas y polvo orgánico

• Mecanismo: cerca de plantas de procesado agrícola, secaderos o granjas, el aire contiene partículas orgánicas que pueden incluir grasas o azúcares, creando capas pegajosas que atrapan polvo.

• Efectos: formación de capas persistentes, conductividad localizada con humedad, ensuciamiento rápido.

• Recomendaciones: limpieza química con agentes desengrasantes suaves, inspecciones en épocas de actividad agrícola intensa.

Temperaturas extremas

• Mecanismo: altas temperaturas provocan dilatación de elementos, alterando mínimamente la distancia entre electrodos; bajas temperaturas favorecen condensación y ralentizan la evaporación de humedad.

• Efectos: en climas cálidos, envejecimiento acelerado de recubrimientos; en climas fríos, mayor riesgo de reducción temporal de la tensión de disparo.

• Recomendaciones: adaptar el calendario de inspecciones a las estaciones, usar materiales resistentes a rayos UV y variaciones térmicas.

Por qué es necesario considerar el entorno en el calendario de mantenimiento?

No existe un intervalo universal para todas las estaciones: las condiciones locales pueden reducirlo incluso a la mitad. Recomendamos:

Establecer el calendario tras analizar la ubicación, el historial de actuaciones del descargador y las mediciones de resistencia de puesta a tierra.

8. Cuándo se debe sustituir el descargador de chispas

El descargador de chispas en un transformador de media tensión es un componente que puede funcionar correctamente durante muchos años, siempre que esté correctamente dimensionado, instalado y mantenido. Sin embargo, como cualquier elemento electroenergético, está sujeto a un proceso de envejecimiento y desgaste. En algún momento, sus parámetros dejan de estar dentro de los límites especificados por el fabricante y su uso continuado pasa a ser un riesgo para la seguridad de toda la instalación.

Principales motivos de sustitución

a) Daños mecánicos

• Grietas en la carcasa cerámica o polimérica.

• Roturas o deformaciones de los electrodos.

• Aflojamiento de los elementos de fijación.

Estos daños pueden provocar descargas eléctricas no controladas o la pérdida de estabilidad mecánica del descargador.

b) Pérdida de parámetros geométricos

• Variación de la distancia entre electrodos fuera de la tolerancia indicada en la DTR (a menudo ±0,3 mm).
  Esto provoca un cambio en la tensión de encendido: una distancia demasiado pequeña reduce la tensión y provoca actuaciones prematuras; una distancia demasiado grande aumenta el riesgo de que no reaccione ante una sobretensión.

c) Desgaste excesivo del material de los electrodos

• Pérdida visible de material, bordes afilados sustituidos por picaduras.
  Esto indica múltiples actuaciones y erosión de la superficie.

d) Depósitos conductores permanentes

• Residuos de polvo industrial, sal o productos de corrosión que, incluso después de la limpieza, siguen reduciendo la resistencia entre electrodos.
  Especialmente peligrosos en ambientes húmedos, ya que pueden crear un camino conductor incluso a tensión nominal.

e) Pérdida de propiedades aislantes

• La medición de la resistencia de aislamiento muestra una caída por debajo de los valores recomendados (por ejemplo, <50 MΩ).
  Puede deberse a microfisuras en el aislador o a contaminaciones permanentes en la estructura del material.

Criterios normativos de sustitución
Según las directrices de la PN-EN 60099 y la documentación de los fabricantes, el descargador de chispas debe sustituirse si:

• En las pruebas de control, la tensión de encendido difiere en más de ±10 % del valor nominal.

• Se ha registrado un número de actuaciones superior al límite indicado en la DTR.

• Los daños mecánicos afectan a la seguridad de funcionamiento.

• Los parámetros de aislamiento han caído por debajo de los niveles permitidos.

Importancia del historial de explotación
Dos descargadores que parecen similares pueden estar en estados técnicos muy distintos. Por eso es esencial llevar un registro de inspecciones en el que se anoten:

• Fechas de revisión.

• Número de actuaciones (si se dispone de contador).

• Resultados de mediciones de distancia y resistencia de aislamiento.

• Fotografías comparativas.

Este registro permite prever el momento de sustitución en función del ritmo de desgaste.

Aspecto económico
El coste de sustituir un descargador es incomparablemente menor que el de reparar o sustituir un transformador dañado por la ausencia de protección contra sobretensiones.
Es preferible sustituir el elemento de forma preventiva que arriesgarse a una avería cuyo coste será mucho mayor.

Momento recomendado para la sustitución en la práctica

• Inmediato: en caso de daños mecánicos, grietas visibles o depósitos conductores permanentes.

• En la próxima parada programada: si la distancia de los electrodos o la resistencia de aislamiento están cerca de los valores límite.

• De forma preventiva cada pocos años: en entornos con alto riesgo de sobretensiones y fuerte contaminación, incluso si el descargador parece estar en buen estado.

  ---

9. Importancia de la formación de los operadores – una inversión en personas que se amortiza

Quien haya estado alguna vez dentro de una subestación prefabricada durante una revisión sabe que el trabajo de un operador o técnico de mantenimiento no es una labor de oficina. A veces significa entrar en un espacio reducido, con calor, frío o tras una tormenta, linterna en mano y plena concentración en detalles invisibles para un ojo inexperto.

Por eso, en Energeks no vemos la formación de operadores como un “gasto en cursos”, sino como una inversión estratégica en la seguridad, fiabilidad y tranquilidad operativa de toda la instalación.

1. Por qué el conocimiento importa
El conocimiento es una herramienta que permite:

• Distinguir una marca de funcionamiento normal de un descargador de una señal de avería.

• Decidir sobre la limpieza o sustitución sin paradas innecesarias.

• Llevar una documentación fiable del estado de los equipos.

Un operador que entiende cómo y por qué el descargador se ve de una determinada manera, actúa con seguridad y eficacia, sin adivinanzas ni excesiva precaución que ralentice el trabajo.

2. Efecto en cadena de una buena formación
Un equipo de mantenimiento bien formado:

• Detecta más rápido los riesgos reales.

• Evita sustituciones costosas “por si acaso”.

• Mantiene los equipos en pleno rendimiento durante muchos años.

Es como en un buen taller mecánico: un técnico que conoce la marca sabe cuándo un ruido es funcionamiento normal y cuándo es señal de avería, evitando reparaciones innecesarias.

3. Respeto por las personas que trabajan
No existe protección contra sobretensiones sin quienes la revisan a diario. El mejor diseño y el transformador más caro no estarán seguros si el personal no tiene las competencias, el tiempo y las herramientas para cuidarlos.

Las personas son la primera línea de defensa. El descargador, la segunda.

Valoramos el esfuerzo diario de los operadores y técnicos, porque sabemos que su vigilancia y experiencia a menudo evitan problemas antes de que aparezcan.

4. Valor de la formación para el inversor
Desde la perspectiva del propietario o inversor, la formación del equipo significa:

• Menor riesgo de averías y paradas.

• Menores costes de explotación a largo plazo.

• Mayor seguridad de que la infraestructura funciona conforme a las normas y recomendaciones de los fabricantes.

5. Nuestro enfoque
En las formaciones tratamos de combinar teoría y práctica, mostrar componentes en diferentes estados, explicar fenómenos de forma accesible y responder a todas las preguntas, por simples que parezcan.

Para nosotros, la formación no es una conferencia, sino una conversación, un intercambio de experiencias y una construcción conjunta de competencias que luego se traducen en valor real en el trabajo diario.

10. El futuro de la protección contra sobretensiones – tecnología y personas en el mismo equipo

La protección contra sobretensiones, de la cual el descargador de chispas es parte, es una tecnología que combina la precisión de la ingeniería con la vigilancia humana. Evoluciona junto con las redes eléctricas, respondiendo a los desafíos de las nuevas fuentes renovables, a la operación en entornos cada vez más variables y a la necesidad de garantizar la continuidad del suministro en un mundo que no tolera interrupciones.

En las subestaciones modernas de media tensión, los descargadores de chispas trabajarán cada vez más en sistemas híbridos con varistores MOV, en sistemas que monitorizan el número y los parámetros de las actuaciones, y en carcasas resistentes a la salinidad, la humedad y el polvo industrial.

Si en este momento estás diseñando una nueva subestación transformadora, planificando la modernización de una red o preparándote para una auditoría de conformidad, estamos aquí para ayudarte. Visita nuestra zona de contacto si necesitas apoyo en la selección, el mantenimiento o la documentación de los sistemas de protección contra sobretensiones.

Te ayudamos a seleccionar, probar, verificar y preparar la documentación para que tus equipos funcionen sin interrupciones – hoy, dentro de 5 años y en condiciones aún no previstas.

Consulta nuestra oferta de transformadores de media tensión – encontrarás modelos conformes a la norma PN-EN 60076, disponibles de inmediato, con un conjunto completo de pruebas rutinarias y la opción de ensayos especiales.

Te invitamos a unirte a la comunidad de Energeks en LinkedIn. Compartimos conocimientos no para brillar, sino para que la red funcione con seguridad.

Gracias por leer este texto hasta el final.

Esperamos que no solo haya sido una fuente de conocimiento, sino también una inspiración para formular preguntas más precisas, ya que estas son el combustible de toda innovación.

Fuentes:

IEEE Xplore – “Spark Gap Devices for Surge Protection”

CIGRÉ Technical Brochure No. 549 – “Surge Arresters and Spark Gap Technologies”

IEC 60099-4: Surge arresters – Part 4: Metal-oxide surge arresters without gaps for a.c. systems –
