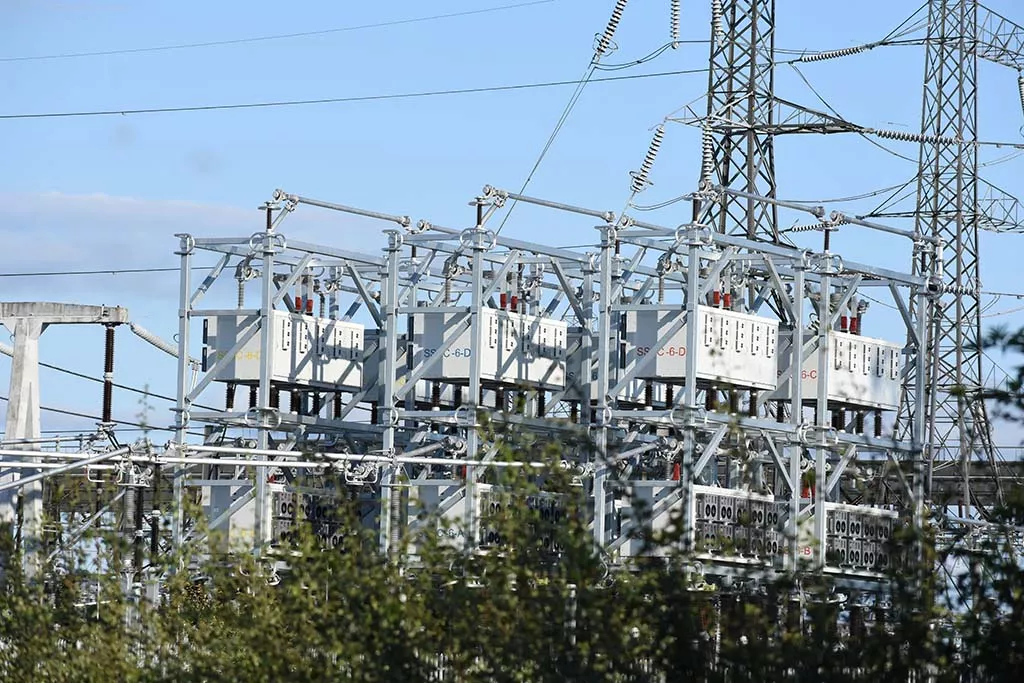

Recepción y Almacenamiento
El primer paso en el proceso de instalación de un transformador es realizar una inspección técnica detallada tras la entrega. Durante el transporte, el equipo está expuesto a posibles daños mecánicos o a una manipulación inadecuada, lo que puede afectar su integridad y rendimiento. Por ello, es fundamental realizar una revisión minuciosa antes de proceder con la instalación. Incluso pequeñas anomalías, como microfisuras en los aisladores o deformaciones en la carcasa, pueden derivar en problemas operativos, mayor riesgo de cortocircuitos o reducción de la eficiencia del transformador.
Verificación de la Placa de Características
Cada transformador debe ser revisado para asegurar su conformidad con la documentación del pedido. La placa de características contiene información técnica clave que debe coincidir con los requisitos de la red eléctrica y del sistema en el que será instalado.
Elementos a comprobar:
Tensión primaria y secundaria – debe cumplir con los requisitos específicos de la instalación.
Potencia nominal – una potencia inadecuada puede causar sobrecalentamiento.
Frecuencia de operación – generalmente 50 Hz o 60 Hz, dependiendo del país.
Clase de aislamiento y niveles de tensión – aspectos especialmente críticos en ambientes con alta humedad o polvo.
Número de serie y datos del fabricante – permiten verificar la trazabilidad del equipo y posibles actualizaciones técnicas.
Si se detecta alguna discrepancia en estos parámetros, debe ser notificada de inmediato al proveedor antes de continuar con la instalación.
Inspección Visual
Una revisión visual exhaustiva ayuda a detectar daños que podrían haberse producido durante el transporte o almacenamiento.
Puntos clave a inspeccionar:
Carcasa – comprobar si presenta abolladuras, grietas o corrosión.
Aisladores y terminales – verificar que no estén dañados, contaminados o sobrecalentados.
Cables y accesorios – asegurarse de que las conexiones estén firmes y que no haya elementos sueltos.
Pérdidas de aceite – en los transformadores de aceite, verificar que no haya fugas en la cuba y que el nivel de aceite sea el adecuado.
Cubiertas de refrigeración y ventiladores – comprobar que estén correctamente instalados y no obstruyan el flujo de aire.
Cualquier anomalía detectada debe ser documentada y reportada al fabricante o proveedor antes de continuar con la instalación.
Almacenamiento
Si el transformador no será instalado inmediatamente tras su entrega, es imprescindible garantizar condiciones de almacenamiento adecuadas para evitar el deterioro de sus características técnicas.
Principales directrices para un almacenamiento adecuado:
Ubicación – el transformador debe guardarse en un espacio seco, bien ventilado y protegido contra humedad, polvo y variaciones extremas de temperatura.
Posicionamiento – mantener el transformador en su posición operativa para evitar deformaciones en los devanados o una distribución desigual del aceite en unidades de aceite.
Protección contra vibraciones – las vibraciones pueden aflojar conexiones o provocar microfisuras en el núcleo.
Prevención de corrosión – en ambientes con alta humedad, aplicar coberturas protectoras, embalaje al vacío o productos anticorrosivos.
Control del entorno de almacenamiento – evitar que el equipo esté expuesto a plagas, como roedores o insectos, que puedan dañar el aislamiento de los cables.
La correcta recepción y almacenamiento del transformador son etapas críticas para garantizar su fiabilidad y longevidad. Cualquier descuido en este proceso puede derivar en problemas operativos que solo se manifestarán después de su puesta en servicio. Por ello, es esencial realizar una inspección exhaustiva tras la entrega y asegurar condiciones óptimas de almacenamiento para un desempeño sin inconvenientes.
Preparación de la Base
Un transformador, especialmente uno de alta potencia, genera cargas mecánicas y dinámicas significativas. La preparación adecuada de la base es crucial para garantizar su estabilidad, seguridad y durabilidad. Una base mal diseñada o construida puede provocar tensiones estructurales no deseadas, vibraciones y problemas de refrigeración, lo que eventualmente puede reducir la vida útil del equipo o causar fallas durante la operación.
Capacidad de Carga Adecuada de la Base
La base debe estar diseñada y construida de acuerdo con el peso del transformador y su equipamiento adicional, como sistemas de refrigeración, cubiertas y dispositivos de protección.
Aspectos clave a considerar:
Capacidad de carga – la superficie debe soportar el peso del transformador considerando las cargas dinámicas generadas durante su funcionamiento. Se recomienda consultar con un ingeniero estructural para evitar asentamientos o grietas en la base.
Material de construcción – el hormigón de alta resistencia (por ejemplo, C30/37 o superior) es la mejor opción, ya que proporciona durabilidad ante cargas estáticas y dinámicas.
Refuerzos estructurales – en transformadores de gran tamaño, se recomienda el uso de refuerzos de acero para mejorar la resistencia a tensiones mecánicas.
Si la base no tiene la capacidad de carga suficiente, pueden aparecer microfisuras que, con el tiempo, pueden causar daños estructurales graves tanto en la base como en el transformador.
Nivelación Precisa
Asegurar una superficie de base nivelada es un factor crítico para la estabilidad del transformador. Incluso pequeñas desviaciones pueden generar:
Aumento de tensiones mecánicas en el núcleo y los devanados,
Problemas de refrigeración – una posición incorrecta puede afectar la circulación de aire o aceite,
Dificultades en la instalación de accesorios – por ejemplo, radiadores de aceite, que requieren una alineación precisa.
Medidas clave para la nivelación:
Uso de placas de ajuste para corregir la alineación del transformador una vez instalado,
Verificación de la horizontalidad con instrumentos de medición láser o electrónicos,
Mantenimiento de distancias adecuadas respecto a otras estructuras, garantizando espacio para un montaje y mantenimiento seguro.
En bases prefabricadas, se debe realizar una verificación adicional de la geometría y estabilidad, asegurando que no haya deformaciones debido al transporte o montaje.
Adecuación a la Ventilación
Un transformador, especialmente uno seco, requiere un flujo de aire adecuado para disipar el calor generado durante su operación. Una mala circulación de aire puede provocar sobrecalentamiento de los devanados y el aislamiento, lo que reduce la eficiencia y aumenta el riesgo de fallas.
Para garantizar una ventilación óptima:
Mantener distancias adecuadas con paredes y otros equipos, según las especificaciones del fabricante.
Incorporar rejillas de ventilación o aberturas en la base, permitiendo la circulación de aire en la parte inferior del transformador.
En instalaciones cerradas, considerar un sistema de ventilación forzada para evacuar el calor de manera eficiente.
Además, en transformadores de aceite, se debe dejar espacio suficiente para los radiadores y unidades de refrigeración, evitando sobrecalentamiento y pérdidas térmicas no deseadas.
Base Sólida para un Transformador Confiable
Una base no es solo un soporte estructural, sino que afecta directamente la seguridad, eficiencia y vida útil del transformador. Un diseño y construcción correctos previenen problemas operativos que pueden aparecer meses o incluso años después de la instalación.
Cada fase – desde la selección de materiales y nivelación precisa hasta la garantía de una ventilación adecuada – influye en la estabilidad y confiabilidad a largo plazo del transformador.
Montaje del Transformador
La instalación correcta de un transformador requiere la ejecución precisa de todas las etapas del montaje según las directrices del fabricante. Un transformador es un equipo de gran peso y estructura compleja, por lo que cualquier error durante la instalación puede provocar mal funcionamiento, sobrecalentamiento o incluso fallas operativas. Tanto el traslado seguro del transformador a su ubicación final como su fijación y montaje adecuado de los accesorios adicionales son aspectos críticos para garantizar su correcto desempeño.
Elevación y Transporte Seguro
El traslado del transformador desde el almacén hasta su base debe realizarse utilizando equipos adecuados, como grúas, puentes grúa o carros de transporte, que sean compatibles con su peso y dimensiones. Cada transformador cuenta con puntos de anclaje específicos, los cuales deben utilizarse exclusivamente durante la elevación.
Consideraciones importantes para el transporte:
No levantar el transformador por elementos no diseñados para ello, como devanados o cubiertas, ya que podría provocar daños estructurales irreparables.
Todos los movimientos de la grúa o del puente grúa deben ser suaves y controlados para evitar tensiones mecánicas excesivas en la estructura del equipo.
El transformador debe ser transportado en su posición de operación para prevenir daños en los componentes internos.
Se deben minimizar las vibraciones durante el transporte, especialmente en transformadores secos, ya que incluso pequeños desplazamientos del núcleo pueden afectar su rendimiento.
Si el transformador se traslada a largas distancias, es necesario implementar sistemas de amortiguación que protejan el equipo contra microdaños ocasionados por vibraciones e impactos. Un manejo adecuado en esta etapa es clave para preservar la integridad mecánica y asegurar un óptimo funcionamiento tras la instalación.
Conexión Eléctrica
La correcta conexión del transformador a la red es una etapa crítica en su instalación, determinando su seguridad y eficiencia operativa. Conexiones incorrectas pueden generar pérdidas excesivas de energía, sobrecalentamiento de los devanados e incluso fallos en el aislamiento, lo que podría derivar en averías. Cada elemento del sistema eléctrico debe ser inspeccionado cuidadosamente y cumplir con la documentación técnica, garantizando el óptimo funcionamiento del equipo.
Conexión de los Devanados
Antes de proceder con la conexión del transformador, es fundamental asegurarse de que su configuración de devanados es compatible con el esquema eléctrico de la instalación y cumple con los requisitos del sistema de energía.
Pasos clave en la conexión:
Identificación de los devanados primarios y secundarios – los devanados primarios deben conectarse a la red de suministro, mientras que los secundarios deben alimentar a los consumidores eléctricos.
Verificación del esquema de conexión de los devanados – los devanados pueden estar configurados en estrella (Y), triángulo (D) o con desplazamiento de fase, dependiendo del uso del transformador. Se debe asegurar que la conexión corresponda a los requisitos de la red.
Identificación clara de los terminales – el transformador debe contar con una marcación precisa de los terminales de entrada (H1, H2, H3) y de salida (X1, X2, X3). Un cableado incorrecto puede alterar la secuencia de fases y afectar el rendimiento de los dispositivos conectados.
Ajuste seguro de las conexiones – todas las conexiones deben ajustarse correctamente para minimizar la resistencia de contacto y evitar chispas o sobrecalentamientos, que pueden degradar el aislamiento y provocar fallas.
Conexión a Tierra Correcta
La puesta a tierra adecuada del transformador es esencial para garantizar la seguridad tanto del equipo como de toda la instalación. Una correcta conexión a tierra permite disipar las corrientes de falla y prevenir sobretensiones.
Principales consideraciones para la conexión a tierra:
Puesta a tierra de la cuba del transformador – en los transformadores de aceite, es fundamental asegurarse de que la cuba esté correctamente conectada a tierra, evitando potenciales peligrosos en su superficie.
Puesta a tierra del núcleo magnético – en transformadores de gran capacidad, se recomienda una conexión a tierra adicional del núcleo para prevenir corrientes parásitas que puedan causar calentamiento localizado.
Puesta a tierra del punto neutro – en transformadores con configuración en estrella (Y), el punto neutro debe estar debidamente conectado a tierra, lo que garantiza estabilidad en el voltaje y reduce el riesgo de sobretensiones en la red.
Medición de la resistencia de tierra – antes de la puesta en marcha, se debe verificar la resistencia de la conexión a tierra, que normalmente debe ser inferior a 1 Ω para garantizar una disipación efectiva de las corrientes de falla.
Una puesta a tierra inadecuada puede generar graves riesgos, como descargas eléctricas, interferencias en los equipos conectados y fallas en el aislamiento del transformador debido a sobretensiones.
Verificación del Voltaje de Cortocircuito
El último paso antes de energizar el transformador es comprobar que sus parámetros eléctricos coincidan con el voltaje operativo de la instalación.
Aspectos clave a verificar:
Voltaje nominal de los devanados – la tensión primaria y secundaria debe ajustarse a los requerimientos de la red.
Corriente nominal – verificar que la corriente de operación del transformador no supere los límites permitidos en la instalación.
Voltaje de cortocircuito (Uk%) – cada transformador tiene un valor de voltaje de cortocircuito que influye en su capacidad para limitar la corriente de falla. Si este voltaje es demasiado bajo, las corrientes de cortocircuito podrían alcanzar valores peligrosamente altos.
Resistencia de los devanados y estado del aislamiento – la medición de resistencias y aislamiento permite detectar posibles defectos que podrían causar fallas una vez energizado el transformador.
Una conexión eléctrica bien ejecutada garantiza un funcionamiento seguro y confiable del transformador, reduciendo el riesgo de averías y prolongando su vida útil.
Pruebas Previas a la Puesta en Marcha
Antes de conectar el transformador a la red eléctrica, es necesario realizar una serie de pruebas de diagnóstico para evaluar su estado técnico y eliminar posibles riesgos. Estas pruebas son esenciales para garantizar que el equipo cumpla con los estándares de seguridad y que sus parámetros operativos estén alineados con las especificaciones del diseño. Omitir esta etapa puede provocar fallas prematuras o incluso daños irreversibles durante la primera energización.
Medición de la Resistencia de Aislamiento
Una de las pruebas fundamentales es la medición de la resistencia de aislamiento de los devanados del transformador. El aislamiento eléctrico desempeña un papel clave en la seguridad y confiabilidad del equipo, por lo que su estado debe verificarse antes de aplicar tensión.
¿Cómo se realiza la medición?
Se utiliza un megóhmetro (tester de aislamiento), que aplica un voltaje de corriente continua y mide la resistencia del aislamiento.
La prueba se realiza entre:
El devanado primario y el devanado secundario,
Los devanados y tierra,
Los devanados y la cuba del transformador (en unidades de aceite).
Los valores de resistencia de aislamiento dependen del voltaje nominal del transformador, pero en la mayoría de los casos, deben ser superiores a 1000 MΩ en equipos de media tensión.
Valores inferiores a lo normativo pueden indicar contaminación del aislamiento, humedad o daños mecánicos.
En transformadores de mayor capacidad, se realiza adicionalmente una prueba de absorción dieléctrica, que evalúa la calidad del aislamiento en función de su variación con el tiempo (relación entre la resistencia medida al minuto y la inicial). Un bajo índice de absorción puede ser un indicio de deterioro del aislamiento.
Verificación del Sistema de Refrigeración
Un sistema de refrigeración eficiente es crucial para la operación segura del transformador. El sobrecalentamiento de los devanados puede provocar deterioro del aislamiento, pérdidas de energía y reducción de la vida útil del equipo.
Aspectos clave a verificar:
Estado de los ventiladores y radiadores
En transformadores secos, verificar que los ventiladores operen correctamente y estén libres de obstrucciones que puedan dificultar el flujo de aire.
En transformadores de aceite, comprobar el estado de los radiadores y asegurarse de que no haya fugas de aceite.
Nivel y calidad del aceite (para transformadores de aceite)
El nivel de aceite debe estar dentro del rango operativo especificado por el fabricante.
Se recomienda realizar un análisis del aceite, incluyendo medición de humedad y gases disueltos, ya que pueden indicar deterioro del aislamiento o el inicio de una falla interna.
Protección térmica
Los sensores de temperatura (como PT100, termistores PTC) y relés térmicos deben estar operativos y correctamente calibrados.
Comprobar que el aumento de temperatura en los devanados y el núcleo se mantenga dentro de los límites permitidos durante las pruebas de carga.
Ventilación y circulación de aire
En transformadores secos instalados en interiores, verificar la circulación de aire y que las rejillas de ventilación no estén bloqueadas.
En sistemas de refrigeración forzada, comprobar el funcionamiento de los ventiladores y sus sistemas de control.
Documentación y Reportes
Antes de energizar el transformador, es indispensable generar una documentación detallada de las pruebas realizadas, la cual servirá como base para la conexión a la red.
El informe de pruebas debe incluir:
Resultados de la medición de resistencia de aislamiento, con comparación frente a valores de referencia.
Evaluación del sistema de refrigeración, incluyendo estado de los ventiladores, nivel de aceite y funcionamiento de protecciones térmicas.
Mediciones de voltaje de cortocircuito y resistencia de los devanados, verificando su conformidad con los valores indicados por el fabricante.
Inspección mecánica del transformador, evaluando el estado de los aisladores, terminales y cubiertas protectoras.
Tras completar todas las pruebas y obtener resultados satisfactorios, el transformador puede ser energizado y sometido a un monitoreo riguroso en sus primeras horas de operación.
Las pruebas previas a la puesta en marcha son esenciales para garantizar la longevidad del equipo y prevenir fallos costosos o interrupciones en la red eléctrica.
Puesta en Marcha y Monitoreo Inicial
La fase final de la instalación de un transformador es su puesta en marcha y monitoreo de rendimiento. Incluso si la instalación se realizó conforme a las especificaciones, las primeras horas de operación son cruciales para detectar irregularidades. Cualquier desviación de los parámetros estándar, como calentamiento inesperado, ruidos anormales o fluctuaciones de voltaje, puede indicar problemas ocultos que podrían generar fallas en el futuro.
Incremento Gradual de la Carga
El transformador debe ser energizado de forma gradual, permitiendo que sus parámetros operativos se estabilicen de manera segura, evitando sobrecargas repentinas. Aplicar la carga máxima de inmediato puede provocar un aumento brusco de temperatura, estrés mecánico y esfuerzos excesivos, especialmente si el equipo ha estado fuera de servicio por un período prolongado.
Proceso recomendado para la puesta en marcha progresiva:
Energización inicial sin carga – aplicar voltaje al devanado primario sin cargas conectadas permite verificar el estado de la aislación y medir el voltaje en vacío.
Aumento progresivo de la carga – la carga debe incrementarse en etapas, por ejemplo, en pasos del 25%, 50%, 75% y 100% de la potencia nominal, mientras se monitorean continuamente los parámetros eléctricos y térmicos.
Observación del comportamiento del transformador – durante este proceso, es fundamental prestar atención a:
Nivel de ruido operativo (un zumbido excesivo puede indicar desajuste en el núcleo),
Vibraciones y oscilaciones,
Estabilidad del voltaje secundario y las corrientes de carga,
Signos de sobrecalentamiento en las conexiones de los terminales.
Verificación de los voltajes secundarios – medir el voltaje bajo carga y comprobar su conformidad con los valores esperados.
Cualquier irregularidad detectada en esta etapa debe ser analizada y corregida de inmediato antes de alcanzar la carga total.
Monitoreo de Temperatura de los Devanados y el Núcleo
Durante la operación, un transformador genera calor, que debe ser dissipado de manera eficiente. El sobrecalentamiento de los devanados es una de las principales causas de envejecimiento del aislamiento y reducción de la vida útil, por lo que el monitoreo continuo de la temperatura es esencial.
Aspectos clave del control de temperatura:
Medición de la temperatura de los devanados – los sensores de temperatura (como PT100, termistores PTC) deben estar instalados en puntos estratégicos del transformador y conectados a un sistema de monitoreo.
Observación de la temperatura del núcleo – los aumentos súbitos de temperatura pueden indicar problemas locales de conducción térmica o fallas en el sistema de enfriamiento.
Respuesta del sistema de enfriamiento – verificar si los ventiladores o bombas de aceite se activan correctamente y funcionan dentro de los parámetros especificados.
Los valores de temperatura deben compararse con los datos de referencia del fabricante – cualquier excedente de los límites aceptables debe generar una respuesta inmediata con medidas correctivas.
Monitoreo a Largo Plazo
La confiabilidad operativa a largo plazo de un transformador depende del monitoreo continuo de sus parámetros de funcionamiento. Los sistemas de monitoreo modernos, como SCADA (Supervisory Control and Data Acquisition) y soluciones basadas en IoT (Internet de las Cosas), permiten la diagnosis predictiva, ayudando a prevenir fallas antes de que ocurran.
Parámetros clave que deben ser monitoreados de forma continua:
Temperatura de los devanados y del núcleo – detecta problemas en el enfriamiento, riesgos de sobrecalentamiento y degradación del aislamiento.
Corrientes y voltajes en los devanados – el análisis de su estabilidad ayuda a identificar asimetrías de voltaje, sobrecargas o fluctuaciones repentinas, que pueden indicar problemas en la red.
Humedad y condición del aceite (para transformadores de aceite) – detecta contaminación por humedad en el aislamiento y gases disueltos, lo que puede indicar procesos de degradación tempranos.
Niveles de ruido y vibración – vibraciones anormales pueden indicar conexiones flojas, cambios estructurales en el núcleo o problemas de montaje.
Con la implementación de un sistema de monitoreo avanzado, los operadores pueden analizar los parámetros del transformador en tiempo real, lo que les permite:
Reaccionar rápidamente ante condiciones anormales,
Minimizar el riesgo de fallas,
Optimizar los planes de mantenimiento,
Prolongar la vida útil del equipo y reducir los costos operativos.
Evaluación Posterior a la Puesta en Marcha
Después del arranque inicial, se recomienda elaborar un informe de rendimiento, que debe incluir:
Registros de voltajes, corrientes y temperaturas en distintas etapas de carga,
Evaluación del rendimiento del sistema de enfriamiento,
Resultados de pruebas de vibraciones y ruido,
Análisis del funcionamiento de los dispositivos de protección y sistemas de monitoreo.
Solo después de una verificación satisfactoria de todos los parámetros, el transformador podrá ser considerado listo para operar a plena capacidad bajo condiciones normales. Un sistema de monitoreo eficiente garantiza un seguimiento continuo del estado del equipo, permitiendo mantenimiento preventivo y evitando fallas inesperadas.
Las primeras horas de operación del transformador son críticas: un monitoreo preciso en esta etapa previene problemas futuros y asegura un rendimiento confiable a largo plazo.
Enfoque Integral para la instalación de Transformadores – Seguridad, Eficiencia, Confiabilidad
La instalación de un transformador es mucho más que simplemente conectar cables. Es un proceso que requiere precisión, cumplimiento de normas y un profundo conocimiento de las mejores prácticas del sector. Cada etapa – desde la recepción y el almacenamiento, pasando por la preparación de la base, el montaje y las pruebas, hasta la puesta en marcha y el monitoreo – influye directamente en la seguridad y la durabilidad del equipo.
Una instalación bien realizada no solo minimiza el riesgo de fallas, sino que también optimiza los costos operativos. Un transformador bien preparado y supervisado funciona de manera eficiente durante años, evitando paradas inesperadas y pérdidas derivadas de una instalación incorrecta.
En Energeks, no nos limitamos a suministrar transformadores – ofrecemos un soporte integral END-TO-END en cada etapa del proyecto. Desde el análisis de necesidades y la selección de la solución adecuada, pasando por la logística y el montaje, hasta las pruebas, la puesta en marcha y el monitoreo, somos tu socio en todo el ciclo de vida del equipo.
Y si el tiempo es un factor clave, contamos con transformadores disponibles de inmediato.
Visita nuestra tienda en línea y elige una solución lista para su entrega inmediata. Además, únete a nuestra comunidad de expertos y entusiastas de la ingeniería eléctrica en LinkedIn – compartimos no solo las últimas innovaciones tecnológicas, sino también conocimientos prácticos y soluciones que optimizan el trabajo de ingenieros y empresas. ¡Juntos estamos construyendo el futuro del sector!
Confía en la experiencia y la confiabilidad – contáctanos y lleva a cabo la instalación de tu transformador con Energeks, sin compromisos.
