El sector energético adora las paradojas.

Los equipos más grandes del sistema electroenergético dependen muy a menudo de los detalles más pequeños. Un transformador puede pesar varias toneladas, tener una potencia de varios megavoltiamperios y funcionar sin interrupción durante 30 años. Y sin embargo, el lugar que a menudo decide su fiabilidad tiene apenas unos centímetros.

Es la terminal del transformador.

Más concretamente, ese elemento que conecta el cable de media tensión con el pasatapas del transformador.

Para alguien ajeno al sector, parece una simple pieza de metal con unos pocos tornillos. Un detalle al que apenas se presta atención... mientras todo funciona.

Para un ingeniero electroenergético, es una historia completamente diferente. Es uno de los puntos más críticos de toda la instalación. Aquí es donde confluyen grandes corrientes, fuerzas mecánicas de los cables pesados, cambios de temperatura y una pregunta muy práctica: si esta conexión resistirá con seguridad años de trabajo en condiciones reales.

Las terminales de transformador son elementos de conexión montados sobre los pasatapas del transformador de media tensión. Permiten conectar de forma segura los cables de MT, aumentan la superficie de contacto de los conductores y mejoran la estabilidad mecánica de la conexión.

Y esto supone ventajas muy concretas:

• Menor resistencia de contacto.

• Menor riesgo de sobrecalentamiento de las conexiones.

• Mayor previsibilidad del funcionamiento del transformador a lo largo de un largo período de operación.

Precisamente por eso, en los transformadores de media tensión se utilizan a menudo terminales de transformador tipo TOGA. No son un detalle estético ni un complemento de marketing. Es una solución que nació de una necesidad muy práctica: la necesidad de un mejor control de la corriente, la temperatura y la mecánica de la conexión en un lugar que, aparentemente, parece insignificante, pero que en la práctica tiene una enorme importancia.

Y de esto tratará este artículo.

Mostraremos qué son las terminales de transformador tipo TOGA y cómo están construidas.
Analizaremos por qué las conexiones de cable clásicas en los pasatapas del transformador pueden resultar problemáticas.
Explicaremos cómo la construcción de las terminales influye en la corriente, la temperatura y la resistencia de contacto.
También veremos por qué los operadores de red exigen cada vez más soluciones de conexión estables.
Mostraremos, con ejemplos, en qué instalaciones las terminales de transformador se vuelven fundamentales para la fiabilidad de toda la subestación.

Tiempo de lectura: ~11 minutos

Terminales de transformador tipo TOGA – un pequeño elemento que mantiene a raya cientos de amperios

Cualquiera que haya estado alguna vez junto a un transformador de media tensión abierto conoce ese momento.

Miras la imponente máquina. Varias toneladas de acero, núcleo magnético, aceite, devanados. Todo parece tranquilo, pesado, incluso majestuoso.

Y entonces la mirada se detiene en algo del tamaño de una mano.

La terminal.

Y aquí es donde comienza la verdadera ingeniería.

Porque no es una simple pieza de metal.

Es un elemento que debe transferir sin errores cientos de amperios, soportar cambios de temperatura, vibraciones y fuerzas mecánicas de los cables, y al mismo tiempo mantener una resistencia de contacto muy baja durante años.

La terminal de transformador tipo TOGA actúa como un adaptador entre dos mundos.

Por un lado, tenemos el transformador y su pasatapas, es decir, el punto de salida de la energía al exterior.

Por otro lado, el cable de media tensión, a menudo grueso, pesado y poco flexible.

La terminal introduce entre ellos un elemento conductor adicional, generalmente de cobre o sus aleaciones. Este elemento aumenta la superficie de contacto, estabiliza el conductor y distribuye las fuerzas mecánicas en un área mayor.

Desde el punto de vista de la física, ocurren aquí tres cosas importantes:

• La corriente tiene una mayor superficie por la que puede fluir.

• La presión del metal contra el metal es más uniforme.

• La conexión es menos susceptible a movimientos y tensiones.

El resultado es simple: menos calor, menos problemas, más tranquilidad operativa.

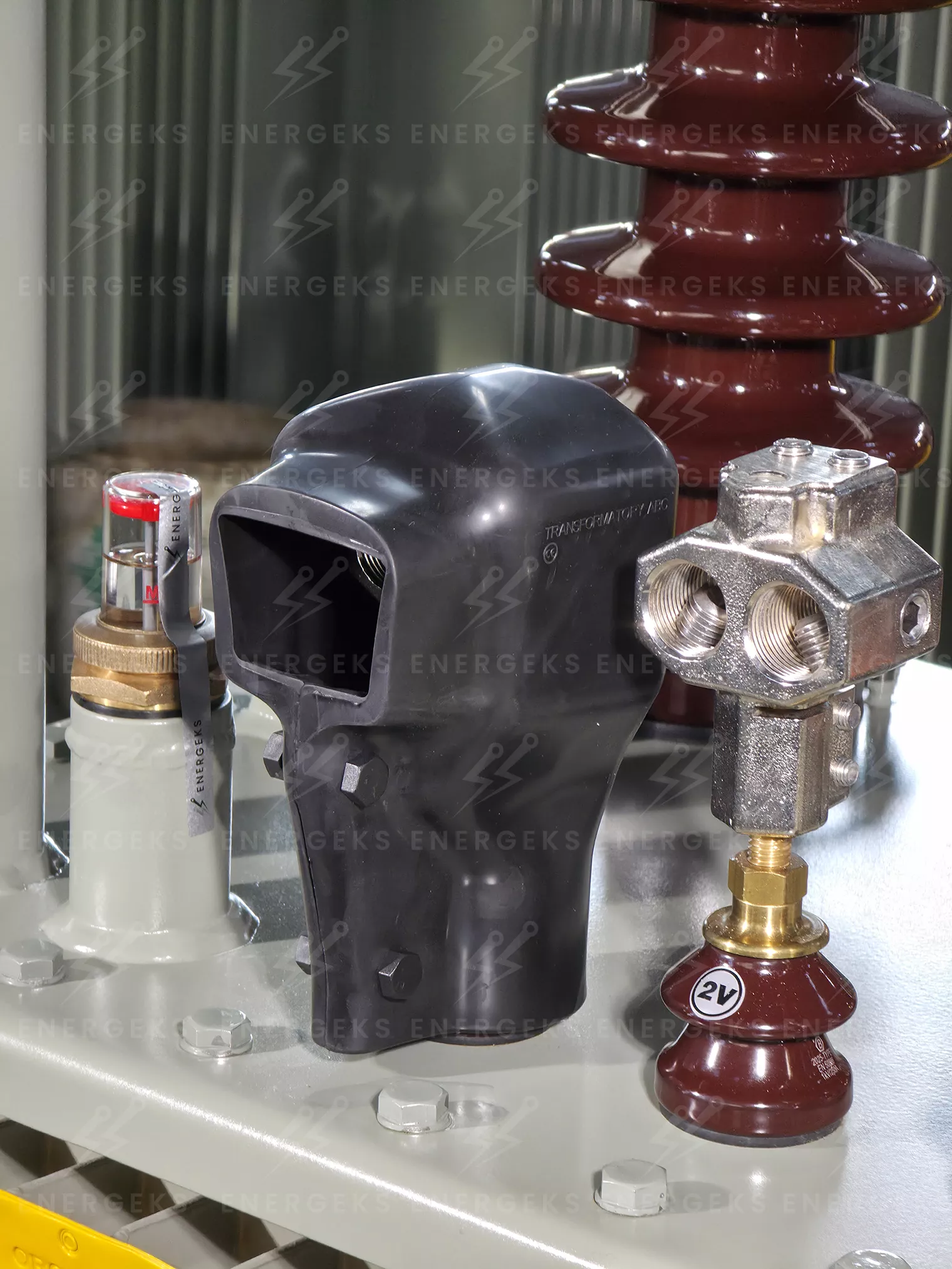

En la imagen se aprecia un conjunto de terminales de transformador de media tensión montadas sobre los pasatapas de porcelana de un transformador de aceite. Cada terminal actúa como punto de conexión para los cables de MT, permitiendo una conexión segura y estable de los conductores con el devanado del transformador. La robusta construcción de los bloques de conexión metálicos aumenta la superficie de contacto y permite un flujo de corriente uniforme, lo que limita el calentamiento local y reduce el riesgo de pérdidas de energía. Al mismo tiempo, las terminales absorben las cargas mecánicas de los cables pesados, protegiendo los pasatapas de tensiones.

Es precisamente en este lugar aparentemente insignificante donde se concentra toda la física del funcionamiento del transformador: la corriente, la temperatura y la durabilidad de la conexión, que deben permanecer estables durante décadas de operación.

Photo CC: ENERGEKS 2026

¿Por qué las conexiones de cable clásicas en los pasatapas del transformador pueden resultar problemáticas?

Terminal de cable, tornillo, apriete y listo.

Sobre el papel, funciona perfectamente.

En la realidad, aparecen tres problemas muy concretos.

El primero es la masa y rigidez del cable.

Los cables de media tensión de grandes secciones no son delicados. Son construcciones pesadas y elásticas que muy a menudo no quieren ir exactamente donde el proyecto había previsto. Si el cable llega con un ángulo o está tensado, empieza a actuar como una palanca y carga el terminal del pasatapas.

El segundo problema es la superficie de contacto.

El metal no contacta idealmente con el metal. La corriente fluye a través de puntos de contacto microscópicos. Si esos puntos son pocos, la densidad de corriente aumenta, y con ella la temperatura.

Y de repente, una pequeña resistencia comienza a convertirse en una fuente local de calor.

El tercer problema es el tiempo.

El transformador no trabaja en un vacío ideal. Hay vibraciones, cambios de temperatura, dilatación de los materiales, sobrecargas transitorias. Si la conexión se basa solo en un punto de presión, con el tiempo pueden aparecer micromovimientos.

Y los micromovimientos en el sector energético tienen mala reputación.

Porque siempre terminan en un deterioro del contacto.

Y es precisamente aquí donde comienza la necesidad de mejores soluciones.

Pero incluso entonces, la historia no termina.

Porque cuando ya hemos mejorado la mecánica y la electricidad de la conexión, aparece otro nivel de desafíos. Uno que no se deriva exclusivamente de la corriente, los tornillos y la geometría del cable, sino del hecho de que el transformador trabaja en el mundo real, no en un laboratorio estéril. En una subestación abierta, en un entorno lleno de humedad, polvo, temperaturas variables y toda esa actividad biológica no invitada que el sector energético conoce muy bien.

Cubiertas para pasatapas de media tensión. ¿Qué son y de qué protegen realmente?

A primera vista, parecen un poco como pequeños capuchones negros.

Y precisamente por eso es fácil subestimarlas. Alguien mira el transformador, ve los pasatapas, las terminales, la porcelana, el metal, y trata estas cubiertas como un añadido. Un pequeño detalle técnico que simplemente está ahí.

Mientras tanto, en el sector energético, esos pequeños detalles muy a menudo realizan el trabajo sucio gracias al cual todo lo demás puede funcionar con tranquilidad.

Las cubiertas para pasatapas de media tensión se instalan para proteger la zona de conexión más vulnerable del transformador. Aquí tenemos partes bajo tensión, elementos metálicos y distancias de aislamiento relativamente pequeñas. Es decir, exactamente el conjunto que no queremos exponer al azar, al clima y a la creatividad de la naturaleza.

Lo más habitual es hablar de ellas como cubiertas antipájaros. Y no es ninguna exageración ni leyenda del sector. Los pájaros realmente pueden causar problemas en una subestación transformadora. Basta con que se posen en un lugar desafortunado, rocen con un ala, se acerquen a dos puntos con diferente potencial y la física toma el control de inmediato. Aparece un arco, se disparan las protecciones y de repente tenemos una desconexión que nadie había planeado.

Suena insignificante, pero así es como se presentan algunos de los problemas operativos más irritantes. No una gran avería digna de una película. Solo un pequeño incidente que detiene el funcionamiento del equipo.

Y aquí entran las cubiertas para pasatapas.

Todas negras, sin hacer ruido. 😎

Su función es muy simple. Dificultar el contacto accidental con las partes activas y reducir el riesgo de que algo o alguien cree un puente entre potenciales.

Un pájaro, un animal pequeño, una rama, un objeto metálico, y a veces incluso una herramienta durante los trabajos de mantenimiento. Todo esto puede convertirse en un problema si se encuentra demasiado cerca del lugar donde termina la teoría y comienza la tensión de media tensión.

La cubierta no hace, por supuesto, que el transformador se vuelva blindado e inmune a todo. Pero reduce de forma muy eficaz el riesgo de los eventos más simples, más absurdos y, desafortunadamente, bastante reales. De esos tras los cuales uno mira el informe y piensa: ¿en serio? ¿por esto?

Pues sí, por esto.

Por eso las cubiertas para pasatapas de media tensión no son ningún adorno. Son una protección práctica que apoya la fiabilidad del transformador desde su aspecto más cotidiano. No mejora el brillo de catálogo del equipo. Mejora sus posibilidades de un trabajo tranquilo y duradero en el mundo real.

Y el mundo real, como se sabe, no siempre coopera.

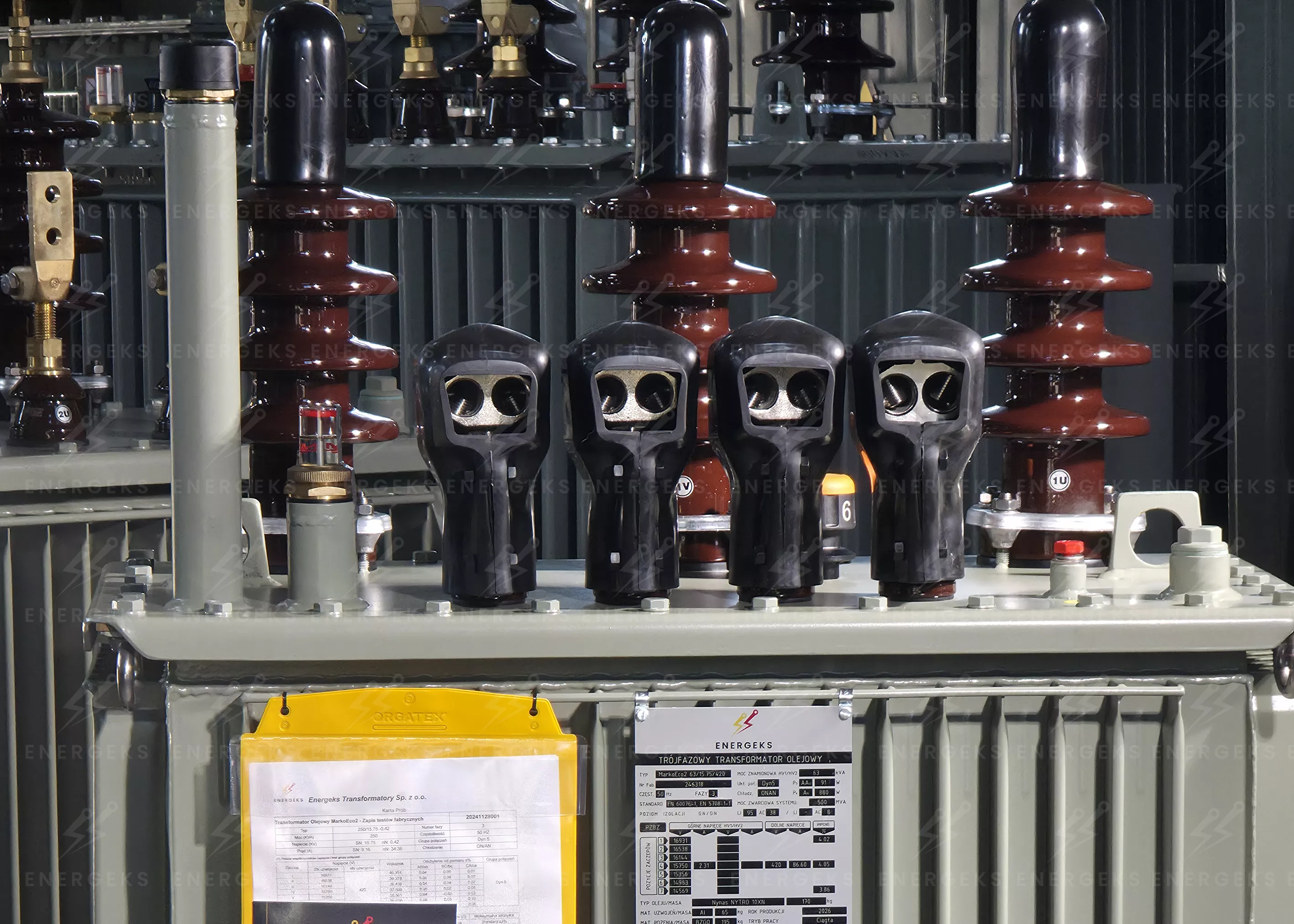

En la imagen se observan las cubiertas para pasatapas de media tensión montadas en un transformador de aceite. Estas discretas cubiertas negras protegen los puntos de conexión más sensibles contra contactos accidentales con partes bajo tensión y reducen el riesgo de cortocircuitos causados por pájaros, animales pequeños y otros factores externos. Es un elemento de protección simple pero muy importante que apoya la seguridad y la fiabilidad del transformador en la operación diaria.

Photo CC: ENERGEKS 2026

Desde la perspectiva del proyecto, lo más sensato es poder seleccionar todo el sistema de conexión como una solución coherente, en lugar de tener que ensamblarlo después con elementos arbitrarios. Dependiendo de las necesidades de la inversión, pueden ser transformadores equipados con terminales de transformador, las propias terminales para un tipo de conexión determinado, o las cubiertas para pasatapas de media tensión que aumentan la seguridad de operación. Estas soluciones están disponibles en la oferta de Energeks; por ello, para un proyecto concreto, lo mejor es simplemente consultar la configuración y adaptarla a las condiciones reales de trabajo de la subestación, algo que puedes hacer contactándonos directamente.

Cómo influye la construcción de las terminales en la corriente, la temperatura y la resistencia de contacto

Aquí comienza esa parte del sector energético que desde fuera parece insignificante, pero que por dentro es física pura.

Y como suele pasar con la física, uno puede no estar de acuerdo, pero ella hará lo suyo.

A primera vista, una terminal de transformador es simplemente un elemento metálico que debe conectar el cable con el transformador. Pero la corriente no se comporta tan amablemente como nos gustaría imaginar. No fluye perfectamente por toda la superficie de contacto como si fuera una capa perfectamente extendida.

En realidad, fluye a través de los lugares donde el metal realmente contacta con el metal. Y esos puntos de contacto son mucho menos de lo que la intuición sugiere.

Y es precisamente por eso por lo que la construcción de la terminal es tan importante.

Si la superficie de contacto es mayor y la presión es más uniforme, aparecen más puntos de contacto reales. Esto, a su vez, reduce la resistencia de contacto. Y una menor resistencia significa una cosa: menos calor allí donde menos queremos verlo.

Porque la resistencia y la temperatura son un dúo que enseguida saca las uñas. La ley de Joule dice claramente: la potencia disipada en la conexión aumenta con el cuadrado de la corriente. Es decir, incluso una pequeña resistencia, con una corriente de trabajo elevada, puede convertirse en una fuente local de calentamiento.

Primero aparecen unos pocos grados adicionales. Luego el material comienza a trabajar más caliente, envejece más rápido y la conexión pierde gradualmente sus parámetros originales.

La terminal de transformador hace aquí tres cosas muy importantes a la vez.

1. Aumenta la superficie de contacto, por lo que la corriente tiene más espacio para fluir tranquilamente.

2. Distribuye mejor la fuerza de presión, de modo que la conexión no trabaja solo sobre una pequeña parte del metal.

3. Estabiliza el conjunto en el tiempo, por lo que disminuye el riesgo de micromovimientos que, con el paso de los años, pueden deteriorar la calidad del contacto.

El resultado es simple, aunque muy valioso desde el punto de vista operativo. La corriente no se concentra en un solo lugar, sino que se distribuye en un área mayor. La temperatura de la conexión se mantiene más baja. Y una temperatura más baja significa un funcionamiento más tranquilo y predecible del transformador.

Se puede comparar con el tráfico rodado. El mismo flujo de coches forzado en una sola calle estrecha pronto se convierte en caos. Cuando tiene una amplia avenida, todo fluye con mucha más calma. Con la corriente ocurre algo similar. También le gusta tener espacio.

Y precisamente por eso, una terminal bien diseñada no es un detalle técnico por el simple hecho de serlo. Es un elemento que ayuda a mantener a raya tres cosas a la vez: la corriente, la temperatura y la durabilidad de la conexión. Y en un transformador que trabaja durante décadas, realmente no es poca cosa.

¿Por qué los operadores de red exigen cada vez más soluciones de conexión estables?

Los operadores de red tienen una gran ventaja sobre el resto del mercado.

No ven un único transformador, sino toda una imagen que se repite en la operación.

Para el proyectista, el transformador es un equipo dimensionado según parámetros técnicos. Para el inversor, es un elemento de un rompecabezas más grande. Para el operador de red, es parte de un sistema que debe funcionar tranquilamente no durante uno o dos años, sino durante 30, a veces 40 años.

Y es precisamente esta perspectiva la que lo cambia todo.

Porque cuando se observan miles de equipos trabajando en diferentes ubicaciones, en diferentes condiciones climáticas y bajo diferentes cargas, muy rápidamente se ve qué soluciones envejecen bien y cuáles solo se ven bien el día de la recepción.

Cada avería, cada informe de termografía, cada conexión sobrecalentada y cada caso de deterioro del contacto se incorporan al análisis. Al principio es un evento aislado. Luego un segundo. Un tercero. El décimo. Y de repente resulta que ya no es un caso aislado, sino un patrón repetitivo.

Y al sector energético no le gustan nada los problemas repetitivos.

Por eso los operadores miran cada vez más no solo a la potencia del transformador, al nivel de pérdidas o a los parámetros del aislamiento, sino también a cómo están resueltas las acometidas de cable. Si la conexión es mecánicamente estable. Si la superficie de contacto es suficiente. Si el sistema soporta bien las tensiones de los cables pesados, las vibraciones, los cambios de temperatura y la operación a largo plazo.

Porque la práctica muestra algo muy interesante.

En muchos casos, el transformador como máquina funciona sin problemas. Los devanados están en buen estado, el aceite mantiene sus parámetros, el núcleo trabaja de forma estable. El problema no comienza en el corazón del equipo.

El problema comienza en su interfaz con el mundo exterior.

Exactamente allí donde el cable se conecta con el transformador.

Y este es el momento en que el detalle deja de ser un detalle.

Se convierte en un elemento de fiabilidad de toda la subestación.

De esta lógica nacen los requisitos técnicos de los operadores. Cuanta más experiencia operativa, más atención se presta a la construcción de los pasatapas, al modo de realizar las conexiones de cable, a la estabilidad de las terminales y a la resistencia de todo el sistema de conexión a las condiciones reales de trabajo.

Porque al final, el operador no compra solo el transformador.

El operador compra tranquilidad operativa.

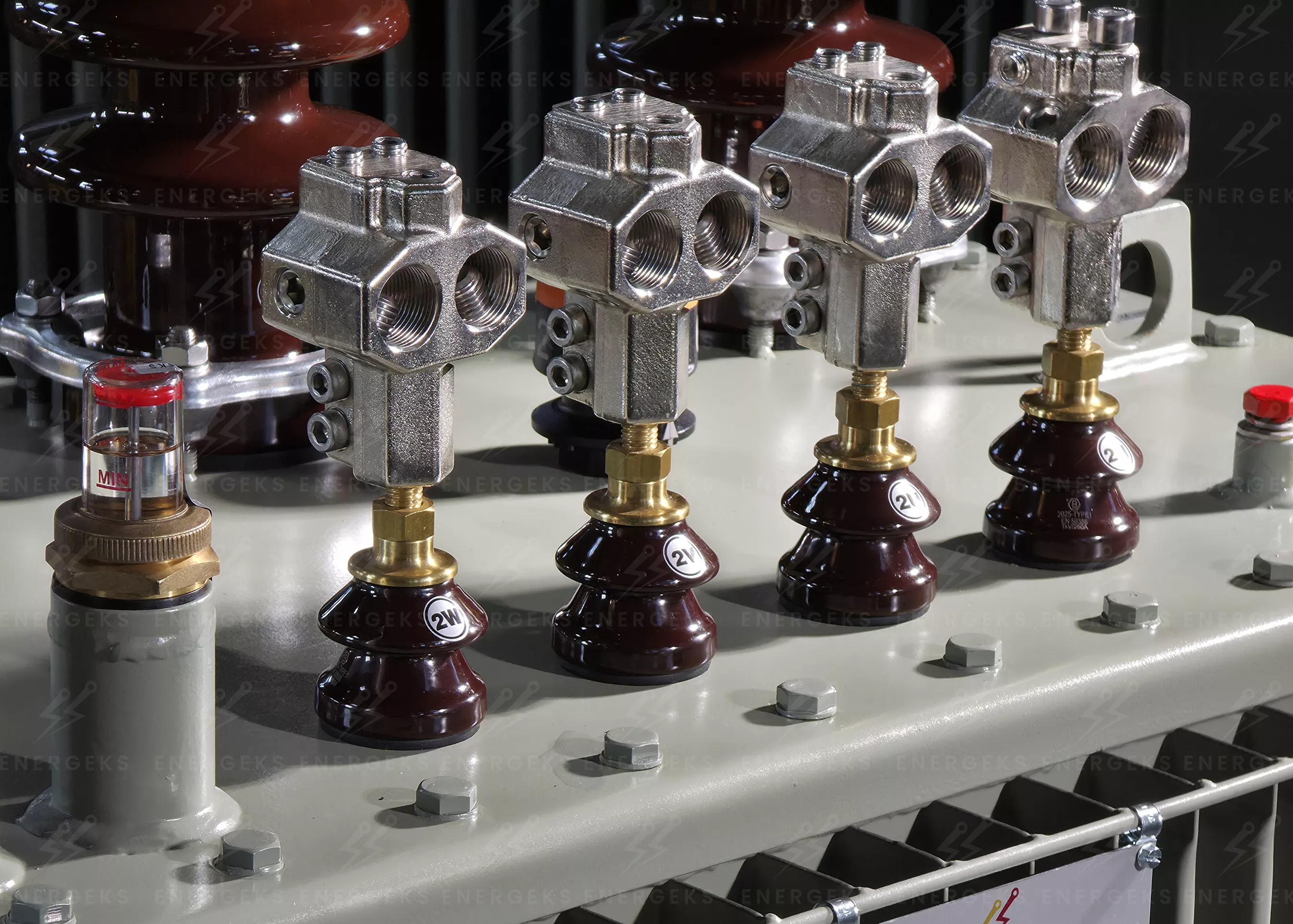

En la imagen se aprecia un conjunto de elementos de conexión de un transformador de media tensión: la terminal de transformador, el pasatapas de porcelana y la cubierta del pasatapas que protege el punto más sensible contra la influencia del entorno. Es aquí donde confluyen la corriente, la mecánica y las condiciones operativas; por ello, cada uno de estos elementos debe seleccionarse de forma consciente y funcionar como un sistema coherente. En la práctica, esto significa una cosa: la fiabilidad comienza en el detalle, y una conexión bien diseñada no es casualidad, sino el resultado de la selección adecuada de todos los componentes que, juntos, forman una unión segura y duradera.

Photo CC: ENERGEKS 2026

Dónde las terminales de transformador muestran si el proyecto fue realmente bien pensado

Hay instalaciones en las que el transformador tiene una vida bastante cómoda. Trabaja uniformemente, el cable llega sin grandes acrobacias, la carga no hace una montaña rusa a diario y todo se ve como en el bonito dibujo del proyecto.

Pero también hay lugares donde la realidad verifica rápidamente si la conexión en el transformador se diseñó con cabeza o solo para poder atornillarla y cerrar el tema.

Y es precisamente allí donde las terminales de transformador dejan de ser una curiosidad técnica.

Comienzan a ser una prueba muy práctica de la calidad de toda la solución.

Tomemos las granjas fotovoltaicas.

Todo parece sencillo.

Hay producción de energía, hay un transformador, hay una salida de potencia a la red. Fin de la historia. Solo que el transformador en una planta FV trabaja en condiciones que les gusta poner a prueba la paciencia de los materiales. Por la mañana el sistema se despierta, luego la potencia aumenta, luego llega el sol pleno, una nube, otra vez sol, la temperatura ambiente hace lo suyo y, junto con ello, cambian las condiciones de trabajo de las conexiones. No es la vida tranquila y uniforme del viejo transformador de barrio que durante medio día hace más o menos lo mismo. Aquí la corriente y la temperatura pueden cambiar de forma dinámica, y cada uno de estos ciclos significa un trabajo del material, de la presión y del contacto.

A esto se añaden los cables. Gruesos, pesados, contundentes, con carácter. De esos que no tienen la menor intención de colocarse suavemente solo porque alguien dibujó bonito el recorrido en el proyecto. Si la conexión en el pasatapas es débil o demasiado sensible a las tensiones, la granja FV lo mostrará rápidamente. Y lo hará sin sentimentalismo.

Muy parecido ocurre en las instalaciones industriales, solo que aquí la apuesta emocional aumenta aún más, porque al otro lado del cable a menudo hay un proceso que realmente no le gustan las paradas.

Fundiciones, plantas químicas, grandes centros logísticos, centros de datos, fábricas con líneas de producción en régimen continuo. En lugares así, el transformador no alimenta una potencia abstracta de una tabla. Alimenta un trabajo concreto, unas máquinas concretas, un dinero concreto que fluye o deja de fluir. Si la conexión en el transformador comienza a calentarse, envejecer o perder estabilidad, ya no es un pequeño defecto técnico. Es el inicio de un problema que puede afectar a toda la instalación.

Y precisamente por eso, en la industria, nadie sensato quiere que el punto crítico del sistema se comporte como una pieza irregular después de la primera helada. La conexión tiene que ser estable, predecible y aburrida en el mejor sentido posible. Simplemente tiene que funcionar.

Están también las subestaciones compactas tipo contenedor, es decir, el lugar donde la teoría se encuentra muy rápido con una realidad estrecha.

Aquí cada centímetro cuenta. Los cables entran por abajo, la celda está cerca, el transformador tiene sus dimensiones, y el responsable del montaje descubre de repente que la geometría prevista era hermosa… hasta que apareció el cable real. No el del folleto, sino el real, rígido, pesado y medianamente interesado en cooperar.

En tales condiciones, incluso una buena conexión puede verse comprometida si no tiene la estabilización adecuada. El cable rara vez llega perfectamente recto, el espacio de maniobra es limitado y cada giro tensado innecesario se refleja luego en el terminal y en la calidad del contacto. Aquí es donde una terminal bien diseñada muestra su verdadero valor. No en el catálogo, sino cuando hay que controlar la física, el espacio y el peso del cable todo a la vez.

También hay instalaciones con mayores exigencias ambientales, por ejemplo, instalaciones con una gran variabilidad de temperaturas, infraestructura exterior o ubicaciones donde el transformador debe trabajar en un entorno de polvo, humedad y cambios constantes de las condiciones. Allí, cada detalle de la conexión cobra aún más importancia, porque la conexión no trabaja en un laboratorio confortable, sino en un mundo que comprueba regularmente si todo se ha hecho correctamente.

Y precisamente por eso, las soluciones que aumentan la superficie de contacto y la estabilidad mecánica no son ningún lujo para estetas del equipamiento. Es simplemente una respuesta razonable a las condiciones de trabajo.

Porque la verdad es bastante curiosa, aunque para la operación puede ser menos divertida.

El transformador puede ser excelente.

Núcleo sólido, devanados bien trabajados, aceite en condiciones, todo se ve como debe ser.

Y luego, toda esa majestuosidad de varias toneladas de equipo puede verse puesta a prueba por unos pocos centímetros de metal en el punto de conexión.

Tema relacionado que merece la pena conocer:

¿Por qué el terminal de un pasatapas de transformador de MT tiene uno o dos orificios?

Si quieres entender mejor por qué incluso un detalle tan pequeño como el modo de fijación del cable tiene importancia, echa un vistazo a nuestro artículo sobre la construcción de los terminales de pasatapas de MT.

Allí mostramos de dónde surge la diferencia entre uno y dos orificios de montaje y cómo influye en la estabilidad de la conexión y su durabilidad a lo largo del tiempo.

¿Y de dónde conseguir un transformador así, las terminales y también esos capuchones?

Y aquí llegamos a una pregunta muy práctica.

Porque la teoría es teoría, la física es física, los gráficos de temperatura también quedan muy bonitos en el artículo, pero al final alguien tiene que cerrar este tema.

Hay que seleccionar el transformador.
Hay que seleccionar las terminales.
Hay que prever las cubiertas para pasatapas.
Hay que lograr que todo encaje no solo en el catálogo, sino también después en la subestación real, con el cable real, el montaje real y los requisitos reales del operador.

Y aquí es donde comienza la diferencia entre ensamblar un sistema con elementos aleatorios y diseñar una solución que tenga sentido como un conjunto.

Porque se puede ver el transformador como un producto independiente, las terminales como un equipamiento independiente y las cubiertas como un accesorio más para pedir. Solo que en la práctica energética, estas cosas no funcionan por separado. Se encuentran en un solo lugar, en una sola acometida, bajo la misma corriente, temperatura y la misma presión de la realidad.

Por eso, lo más sensato es pensar en ellas juntas.

En la oferta de Energeks están disponibles tanto transformadores de aceite de bajas pérdidas de media tensión como transformadores secos de resina. Puedes contactarnos para la selección de terminales de transformador, así como de cubiertas para pasatapas de media tensión.

Gracias a ello, todo el sistema puede seleccionarse de forma coherente, para un proyecto concreto, un modo de tendido de cables, unas condiciones de montaje y los requisitos específicos de cada instalación. Sin adivinanzas, sin improvisaciones al final de la inversión y sin tener que preguntarse nerviosamente si todos los elementos realmente van a trabajar juntos como deberían.

Y esto en el sector energético tiene verdadera importancia.

Porque a veces, la fiabilidad del transformador no la decide solo lo que hay dentro del depósito.

Igual de importante puede ser lo que ocurre en el exterior. En los pasatapas, en las terminales, en la interfaz del cable con el equipo. En todos esos lugares que no causan gran impresión en la foto lejana, pero que, en cambio, pueden marcar una gran diferencia después de varios años de funcionamiento.
