¿Qué significa transformador seco y por qué no siempre está encapsulado en resina?

Un transformador seco no es un solo tipo de equipo, sino un grupo de transformadores sin líquido aislante. Puede tener aislamiento de aire, devanados «open-wound», impregnación VPI, aislamiento compuesto o encapsulado total en resina epoxi (cast-resin). La elección depende del entorno de trabajo, la humedad, el polvo, los requisitos contra incendios, la refrigeración y la facilidad de mantenimiento.

Transformador seco suena simple. Tan simple que hasta resulta sospechoso.

En el sector, muy a menudo funciona el atajo mental: «seco» significa «resinoso».

Alguien dice transformador seco, y el interlocutor automáticamente imagina devanados encapsulados hasta el borde con resina epoxi. Bobinas sólidas, brillantes y compactas. Sin aceite. Sin cuba. Sin riesgo de fugas. Tema cerrado.

El problema es que, técnicamente, el tema no está cerrado en absoluto.

Un transformador seco no es una única tecnología. Es toda una familia de construcciones en las que el aislamiento y la refrigeración no se basan en un líquido aislante. No hay aceite mineral ni éster que absorba el calor y a la vez cumpla una función aislante. El calor se disipa principalmente a través del aire, y el aislamiento de los devanados puede realizarse de varias formas.

Y aquí es donde comienza la parte más interesante.

• Seco puede ser un transformador con aislamiento de aire.

• Seco puede ser un transformador impregnado mediante el proceso VPI.

• Seco puede ser un transformador de tipo «open-wound».

• Seco puede ser un transformador con aislamiento compuesto.

• Seco puede ser, finalmente, un transformador cast-resin, es decir, el más conocido: encapsulado en resina epoxi.

Cada uno de ellos pertenece al mundo de los transformadores secos, pero no todos se comportan igual. Se diferencian en su resistencia a la humedad, al polvo, a la temperatura, a las vibraciones, a la suciedad, a las sobrecargas, en su forma de refrigeración y en la facilidad de mantenimiento.

Por lo tanto, la pregunta «¿qué transformador seco elegir?» no debería empezar por el precio.

Debería empezar por el lugar de trabajo.

• ¿El transformador estará en una sala técnica limpia?

• ¿En una nave industrial con polvo?

• ¿En un edificio de uso público?

• ¿En una subestación interior?

• ¿Cerca de personas?

• ¿En un entorno húmedo?

• ¿En un lugar donde el bajo nivel de ruido es importante?

• ¿Donde cada avería significa una parada costosa?

Solo después tiene sentido hablar de si lo mejor será epoxi, VPI, aislamiento de aire o una construcción especial.

Este texto ordena el tema sin grandilocuencias innecesarias.

Trataremos qué significa realmente un transformador seco, cuáles son sus tipos, en qué se diferencia el aislamiento de aire del VPI y del cast-resin, dónde tiene sentido el «open-wound» y por qué la resina epoxi no siempre es la única respuesta razonable.

Tiempo de lectura: ~ 8 minutos.

Transformador seco no es una única caja, sino varias filosofías de construcción diferentes

En términos simples, un transformador seco es un transformador que no está sumergido en un líquido aislante. En un transformador de aceite, los devanados y el núcleo trabajan dentro de aceite u otro fluido electroaislante. En un transformador seco, ese fluido no existe.

Pero la ausencia de aceite no implica ausencia de aislamiento. Esto es muy importante.

El aislamiento debe seguir soportando las tensiones de servicio, las sobretensiones, el calentamiento, el envejecimiento, las vibraciones y los esfuerzos mecánicos durante los cortocircuitos. La diferencia es que esta función la asumen materiales sólidos, aire, barnices, resinas, cintas electroaislantes, separadores, distanciadores, sistemas de impregnación y el diseño de los canales de refrigeración.

Por eso, dos transformadores secos de la misma potencia pueden ser similares sobre el papel, pero comportarse de manera completamente diferente en la operación.

• Uno disipará mejor el calor, pero soportará peor la suciedad.

• Otro será más resistente a la humedad, pero más pesado y caro.

• Un tercero será más fácil de mantener, pero exigirá una sala limpia y bien ventilada.

• Un cuarto funcionará donde una construcción normal envejecería demasiado rápido debido a la química, las vibraciones o la temperatura elevada.

Es como con la ropa técnica. Una camiseta deportiva, un softshell, una chaqueta impermeable y un mono de trabajo pueden servir para proteger el cuerpo, pero nadie sensato los trata como intercambiables. Cada solución tiene sentido en un entorno diferente.

Lo mismo ocurre con los transformadores secos.

¿Qué transformador seco elegir? ¿Todo seco es epoxi?

Todo transformador epoxi tipo cast-resin es un transformador seco, pero no todo transformador seco es epoxi.

Esta frase merece la pena recordarla, porque resuelve la mitad de los malentendidos del sector.

El epoxi, o resinoso cast-resin, es solo uno de los tipos de transformador seco.

Muy popular, a menudo muy bueno, pero no el único.

Si en una solicitud de oferta aparece únicamente la indicación «transformador seco», sin especificar la tecnología de fabricación de los devanados, pueden llegar ofertas de diferentes construcciones.

• Una empresa ofrecerá cast-resin: transformador seco con devanados encapsulados en resina.

• Otra ofrecerá VPI: transformador seco con devanados impregnados al vacío y presión.

• Una tercera, una construcción open-wound: transformador seco con devanados abiertos y ventilados.

• Una cuarta, la más curiosa (como sacada de una pastelería), ofrecerá dip and bake: transformador seco con devanados impregnados por inmersión y curados en horno.

Formalmente, todos serán transformadores secos, pero técnicamente no serán el mismo producto.

Aquí es donde empieza el riesgo de comparar manzanas con peras.

El precio puede diferir no porque alguien haya abusado del margen, sino porque se comparan diferentes sistemas de aislamiento, diferente resistencia ambiental, diferente forma de refrigeración y diferentes capacidades de trabajo en condiciones más exigentes.

Por ello, en una especificación bien preparada no basta con escribir «transformador seco 1000 kVA». Conviene precisar la tecnología de los devanados, las clases ambientales, climáticas y de incendio, el modo de refrigeración, el nivel de ruido, el grado de protección de la envolvente, las condiciones del entorno, la ventilación de la sala, los sensores de temperatura y los requisitos operativos.

Un transformador seco no funciona en el vacío.

Trabaja en un edificio concreto, en una subestación concreta, en una nave concreta y con un aire concreto. Y el aire puede ser limpio, seco y tranquilo. También puede transportar humedad, polvo, sal, vapores químicos y todo aquello que el aislamiento eléctrico no soporta en absoluto.

Transformador seco con aislamiento de aire

La variante más simple es el transformador seco con aislamiento de aire.

En esta construcción, el aire sigue siendo uno de los elementos básicos del sistema aislante y refrigerante. Los devanados no están completamente encapsulados en un bloque de resina. Normalmente están protegidos con un barniz electroaislante o con resina mediante un proceso de impregnación, por ejemplo VPI o el método más simple de «dip and bake».

En la práctica, esto significa que el devanado está protegido, pero no encerrado en una masa sólida y gruesa de resina.

Esto aporta varias ventajas importantes. Este transformador puede ser más ligero. Puede disipar bien el calor, ya que el aire tiene más fácil acceso a la superficie de los devanados. También puede ser más fácil de inspeccionar y mantener, porque la construcción es más abierta.

Pero también hay otra cara.

Si el aislamiento de servicio sigue siendo en gran medida el aire, la calidad de ese aire empieza a tener una importancia enorme. El polvo, la humedad, las suciedades conductoras, los compuestos químicos agresivos y la condensación pueden convertirse en un problema real. Este tipo de transformador necesita un entorno limpio, seco y controlado.

No es un defecto en sí mismo.

Es simplemente una condición para su correcta aplicación.

En una sala técnica limpia, esta construcción puede funcionar muy bien.

En una nave industrial difícil, donde el aire transporta polvo y la temperatura y la humedad cambian dinámicamente, hay que ser mucho más cuidadoso.

Un transformador con aislamiento de aire es como un equipo que respira muy bien.

Pero si respira, no debería respirar suciedad.

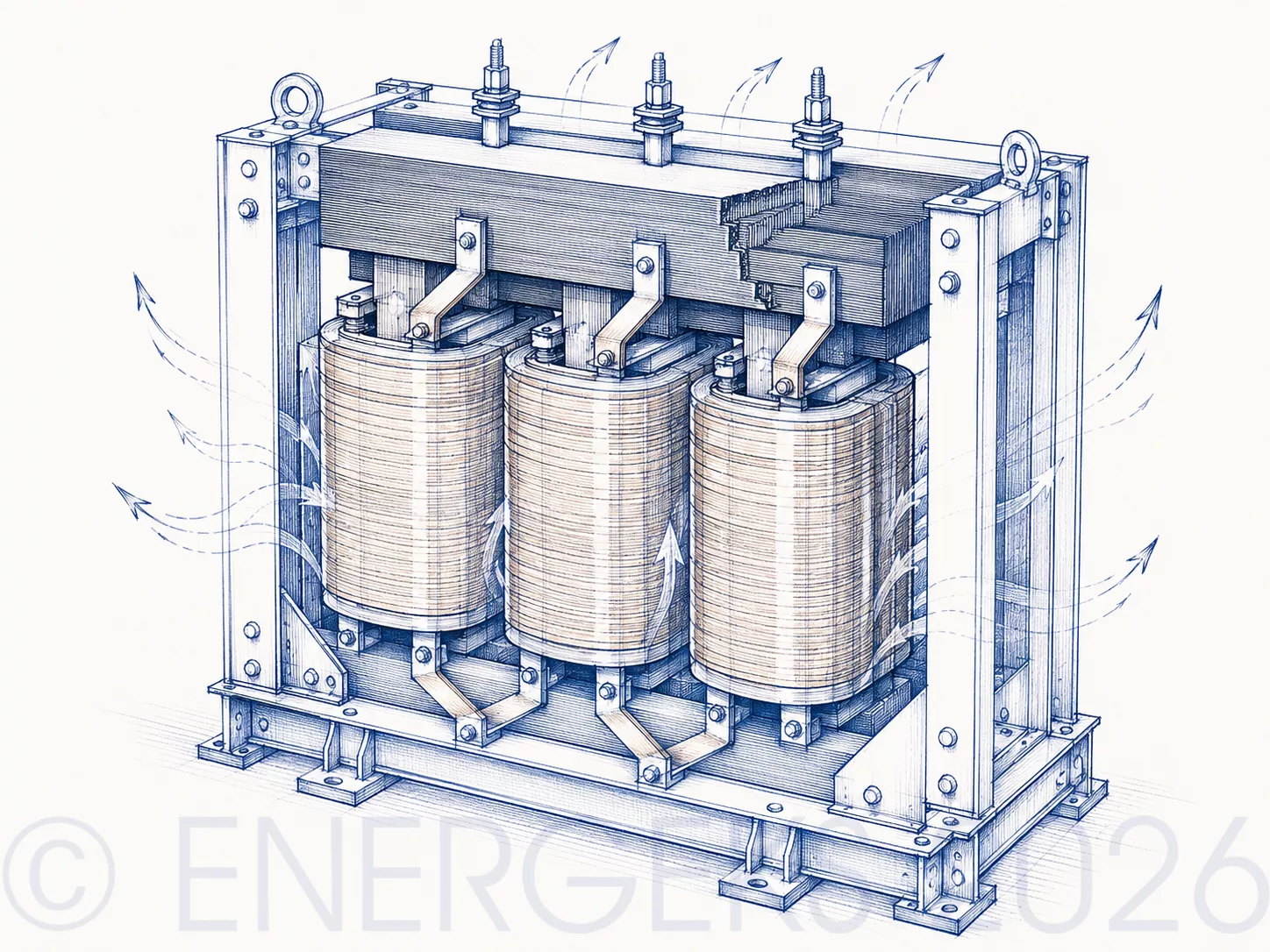

En la ilustración se muestra una construcción de transformador seco donde se aprecian claramente los espacios entre devanados, aisladores y elementos estructurales. Esto explica bien el principio del transformador seco con aislamiento de aire: el aire participa en la refrigeración y la separación eléctrica, y los devanados no están completamente encerrados en una masa sólida de resina. Este transformador prefiere salas técnicas limpias y secas.

Transformador seco VPI

VPI significa Vacuum Pressure Impregnation (impregnación al vacío y presión).

En esta tecnología, los devanados se saturan con resina o barniz electroaislante en un proceso controlado. Primero se extrae el aire de los espacios entre espiras y, a continuación, se introduce el material impregnante a presión. Tras el curado, se obtiene una estructura más resistente, más estable y mejor protegida que con un barnizado simple.

Sin embargo, es clave entender que el VPI no crea el mismo efecto que el encapsulado total en resina epoxi.

En un transformador VPI, los devanados están impregnados de aislamiento, pero no completamente encerrados en una masa sólida de resina. No se forma un bloque epoxi monolítico y masivo. Se obtiene más bien una estructura impregnada, reforzada y protegida, que sigue teniendo un carácter más abierto.

Esto ofrece un compromiso interesante.

• El VPI puede ser más económico que el cast-resin.

• Puede disipar bien el calor, ya que el devanado no está cubierto por una capa gruesa de resina.

• Puede ser más ligero y más flexible en ciertas aplicaciones.

• Funciona bien en muchos edificios técnicos, industria, salas de distribución y aplicaciones donde las condiciones son relativamente controladas.

Pero no es una tecnología para cualquier entorno.

Si el transformador debe trabajar en un lugar con alta humedad, aire con polvo conductor, atmósfera química o una zona expuesta a la sal, hay que comprobar muy atentamente si el VPI es suficiente. A veces lo será. Otras veces será mejor el VPE, el cast-resin o una solución completamente diferente.

En términos simples: el VPI es un compromiso razonable entre precio, refrigeración y resistencia. Pero como todo compromiso, funciona mejor cuando conocemos bien las condiciones de trabajo.

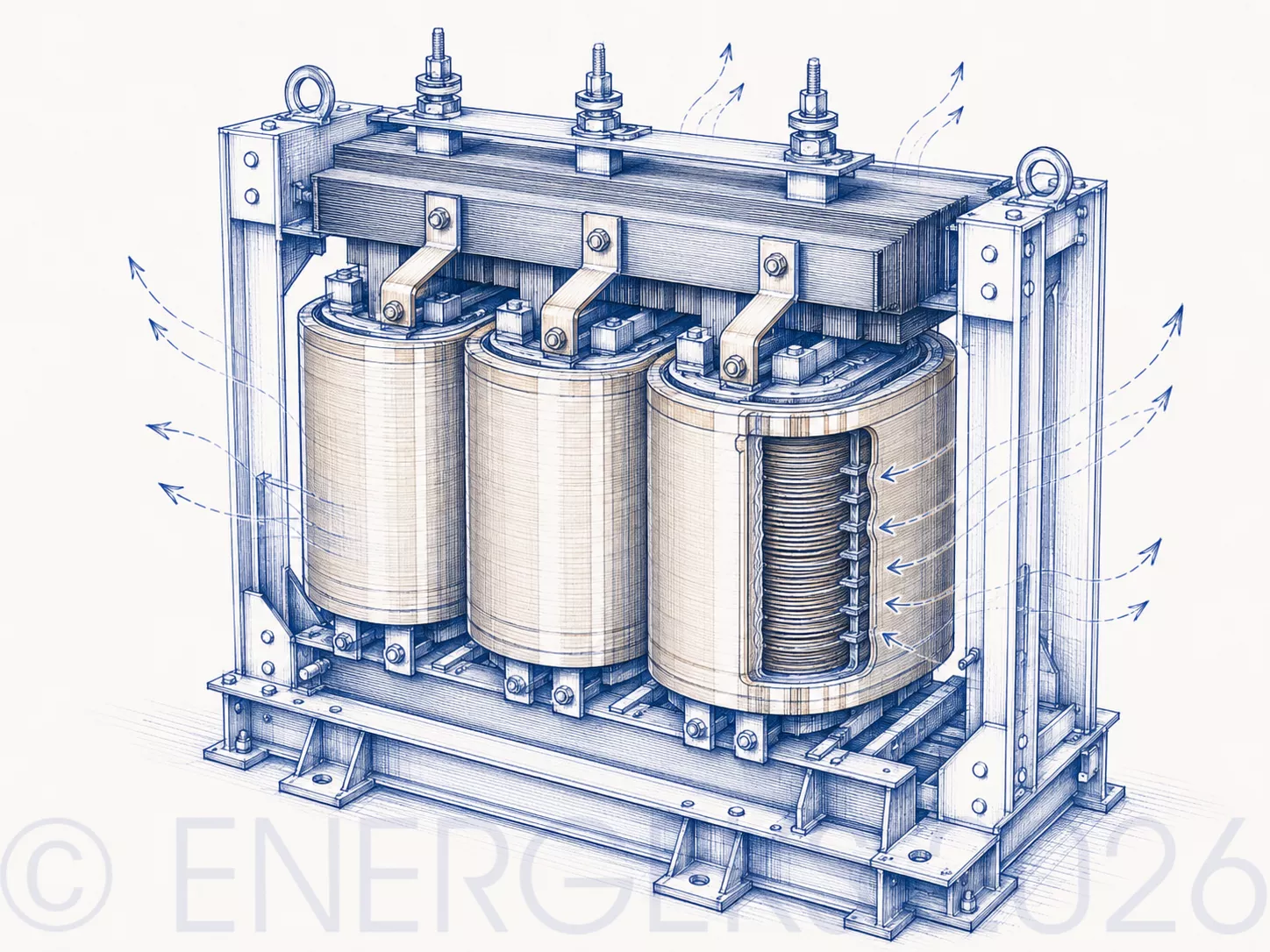

La ilustración muestra un transformador seco con devanados visibles, bastidor y aisladores, lo que encaja bien con la tecnología VPI. En un transformador VPI, los devanados se saturan con barniz o resina mediante impregnación al vacío y presión, pero no están completamente encapsulados como en el cast-resin. Así, la construcción mantiene un buen compromiso entre protección del aislamiento, refrigeración y coste.

Transformador seco «open-wound»

Open-wound es una construcción con devanados abiertos, refrigerados por aire.

A veces, estos transformadores se describen como AN (air natural, refrigeración natural por aire) cuando la refrigeración se produce por convección natural sin ventiladores. En otros casos puede haber refrigeración forzada, es decir, con ventiladores.

En un transformador open-wound, los devanados son visibles, ventilados y protegidos con materiales electroaislantes. No están encerrados en una masa de resina.

El flujo de aire es aquí muy importante, ya que es el responsable de absorber el calor.

La mayor ventaja es la refrigeración eficaz.

La construcción abierta permite que el aire fluya a través de los canales y alrededor de los devanados. Así, el transformador puede disipar el calor de manera efectiva al entorno. Una ventaja adicional suele ser un menor peso y una inspección más sencilla.

La mayor limitación es la sensibilidad al entorno.

El open-wound no tolera bien la humedad, el polvo, la suciedad y el aire agresivo.

En un interior limpio puede funcionar muy bien. En un lugar donde el polvo se deposita sobre el aislamiento, la humedad crea caminos conductores y la ventilación aspira contaminantes de la nave, pueden empezar los problemas.

Es una solución más bien para interiores con condiciones controladas.

No para un rincón cualquiera de una nave donde «de alguna manera funcionará».

En el sector energético, «de alguna manera funcionará» a menudo significa más tarde «¿por qué salta la protección?» o «por qué la temperatura sube más rápido que en la documentación?».

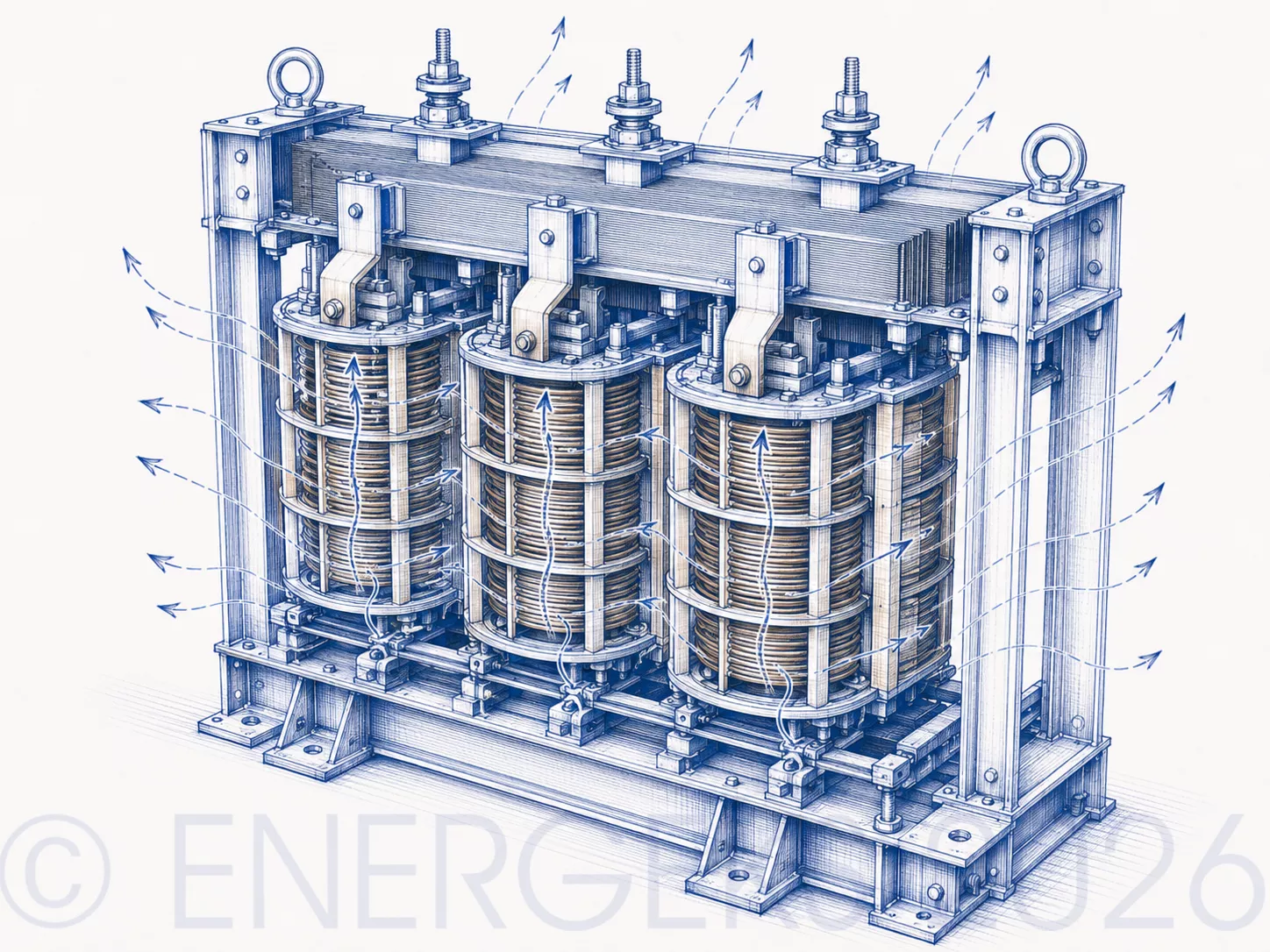

En la imagen ilustrativa se ve un transformador seco con los devanados, aisladores y canales de aire muy visibles. Esto refleja bien la idea de la construcción open-wound, es decir, un transformador con devanados abiertos y ventilados. Este diseño disipa muy bien el calor, porque el aire puede fluir más libremente alrededor de los elementos activos. El precio de esta apertura es simple: el transformador no soporta bien la humedad, el polvo y el entorno agresivo. Es un equipo técnico más preciso que una pala multiusos.

Transformador seco «dip and bake»

Dip and bake es un método más simple de impregnación de los devanados.

Los devanados se sumergen en barniz o resina electroaislante y luego se secan y curan en un horno. De ahí el nombre: sumerge y hornea.

Es un método conocido, relativamente simple y utilizado en diversos equipos eléctricos.

En comparación con el VPI, suele tener una menor capacidad de penetración profunda del impregnante en la estructura del devanado. No hay una extracción tan intensiva del aire ni una inyección del material a presión.

¿Significa esto que el dip and bake es malo? No. Significa que tiene su lugar.

Puede utilizarse en aplicaciones menos exigentes, con potencias más bajas, en equipos auxiliares o donde las condiciones de trabajo son estables y no requieren un alto nivel de protección. Si, en cambio, el transformador debe trabajar en un entorno más difícil, el VPI o el cast-resin pueden ofrecer un mayor margen de seguridad.

En la práctica, la diferencia entre dip and bake y VPI es como la diferencia entre pintar la madera solo por fuera y una impregnación más profunda. Ambos protegen, pero no en la misma medida.

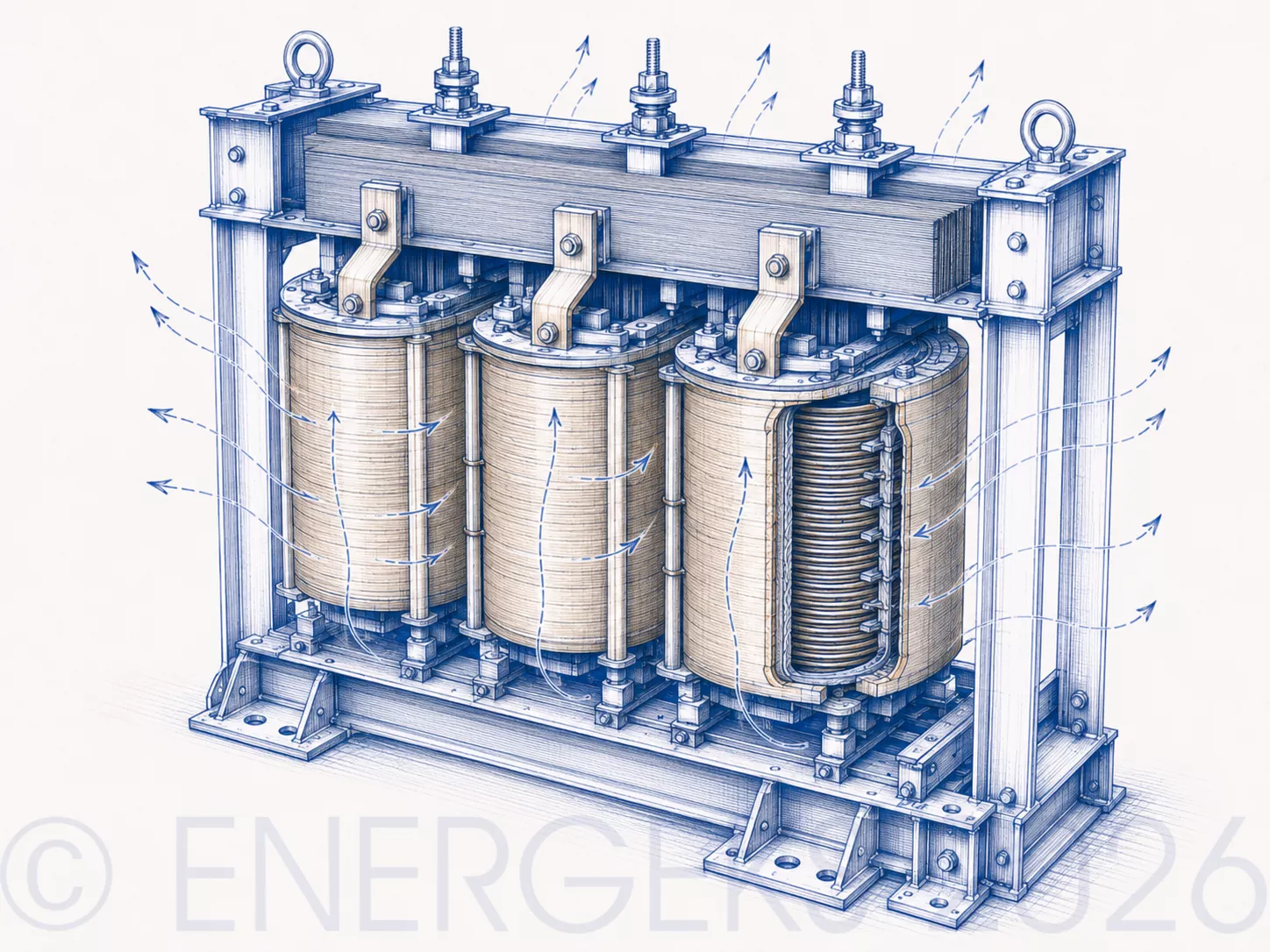

Aquí vemos una representación simplificada de un transformador seco en una visión técnica, que refleja bien la idea del método dip and bake: los devanados están protegidos con material electroaislante, pero no forman un bloque sólido completo de resina como en el cast-resin. En esta tecnología, los devanados se sumergen en barniz o resina y luego se curan en horno. El resultado es más simple, más ligero y más económico, siempre que el transformador trabaje en un entorno limpio y predecible. Menos alfombra roja, más trabajo concreto.

Transformador seco cast-resin: la resina manda

Cast-resin, el transformador encapsulado en resina epoxi, es el tipo de transformador seco más reconocible. En esta construcción, los devanados se encapsulan en un medio de resina que, tras el curado, forma una envolvente compacta, mecánica y dieléctrica.

Este es el tipo que muchas personas tienen en mente cuando dicen «transformador seco resinoso».

Su mayor ventaja es la resistencia. La resina epoxi protege los devanados contra la humedad, la suciedad y los daños mecánicos. La construcción es estable, compacta y funciona bien en instalaciones donde la seguridad contra incendios, la ausencia de líquido aislante y el trabajo en el interior de edificios son muy importantes.

Este transformador se elige a menudo para edificios comerciales, hospitales, centros de datos, naves de producción, infraestructura urbana, subestaciones interiores, edificios públicos e instalaciones donde el riesgo de fuga de aceite sería difícil de aceptar.

Pero el resinoso no es mágico ;-)

Suele ser más pesado y más caro que las construcciones secas más simples.

La capa gruesa de resina aumenta la resistencia, pero también puede influir en la forma de disipar el calor. El mantenimiento de los devanados es más difícil, ya que la bobina no es accesible.

Si se produce un daño grave, la reparación puede ser menos flexible que en construcciones más accesibles.

Por lo tanto, el transformador cast-resin suele ser una muy buena opción, pero no siempre tiene que ser la opción óptima.

Si el entorno es limpio, seco y controlado, y los requisitos contra incendios no son especialmente estrictos, el VPI puede ser técnicamente suficiente y económicamente razonable.

Si el entorno es muy difícil, el simple hecho de que ponga «cast-resin» no exime de analizar las clases ambientales, climáticas, la envolvente, la ventilación y la documentación del fabricante.

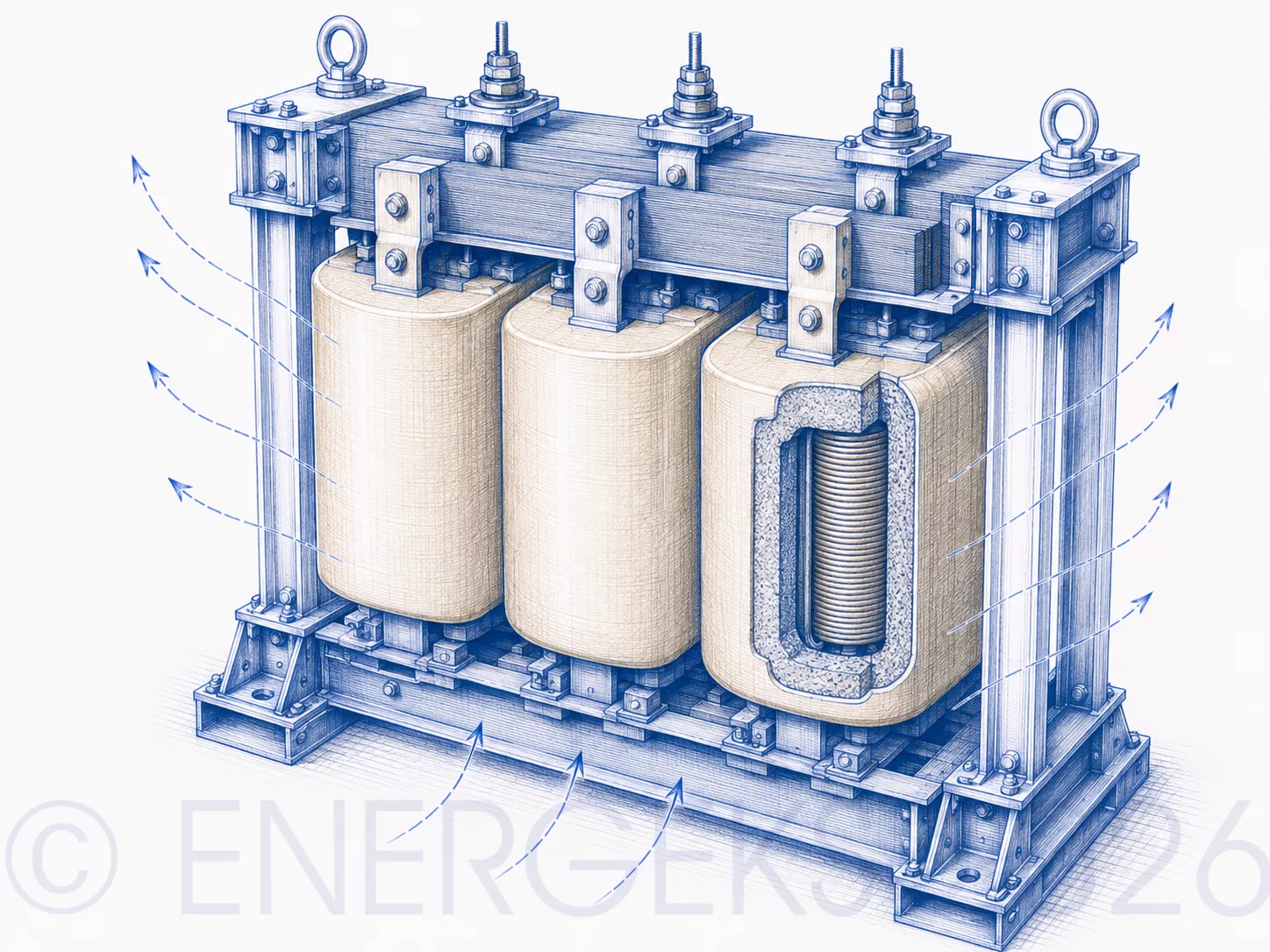

En la ilustración se ve un transformador seco tipo cast-resin, es decir, una construcción con devanados macizos encapsulados en resina epoxi. Los bloques de devanados rojos y compactos muestran lo más importante de esta tecnología: la alta protección contra la humedad, la suciedad y los daños mecánicos. Esta solución tiene sentido allí donde el transformador no puede ser una princesa delicada de la infraestructura, sino que debe trabajar tranquilamente en un edificio, subestación interior o instalación con mayores requisitos de seguridad.

Transformador seco con aislamiento compuesto

También existen transformadores secos con aislamiento compuesto diferente de la resina epoxi clásica.

Pueden ser soluciones basadas en resinas de poliuretano, silicona u otros materiales especiales. Se utilizan donde las soluciones estándar no se adaptan completamente a las condiciones de trabajo.

Es un nicho, pero técnicamente muy interesante.

Estas construcciones pueden tener sentido en entornos con temperatura elevada, con fuertes vibraciones, con requisitos químicos particulares o donde se necesita una cierta flexibilidad del material aislante. No siempre se trata de que el aislamiento sea lo más duro posible. A veces es más importante que soporte bien las tensiones, los ciclos térmicos, las vibraciones o el contacto con un entorno específico.

En la práctica, estas soluciones requieren una coordinación precisa con el fabricante. No se eligen por «vamos a tomar algo atípico porque suena moderno». Se eligen cuando la aplicación realmente lo exige.

Es como con las herramientas especializadas. La mayoría de los tornillos no necesitan un instrumento quirúrgico para aflojarse. Pero cuando surge un problema atípico, una llave normal puede no ser suficiente.

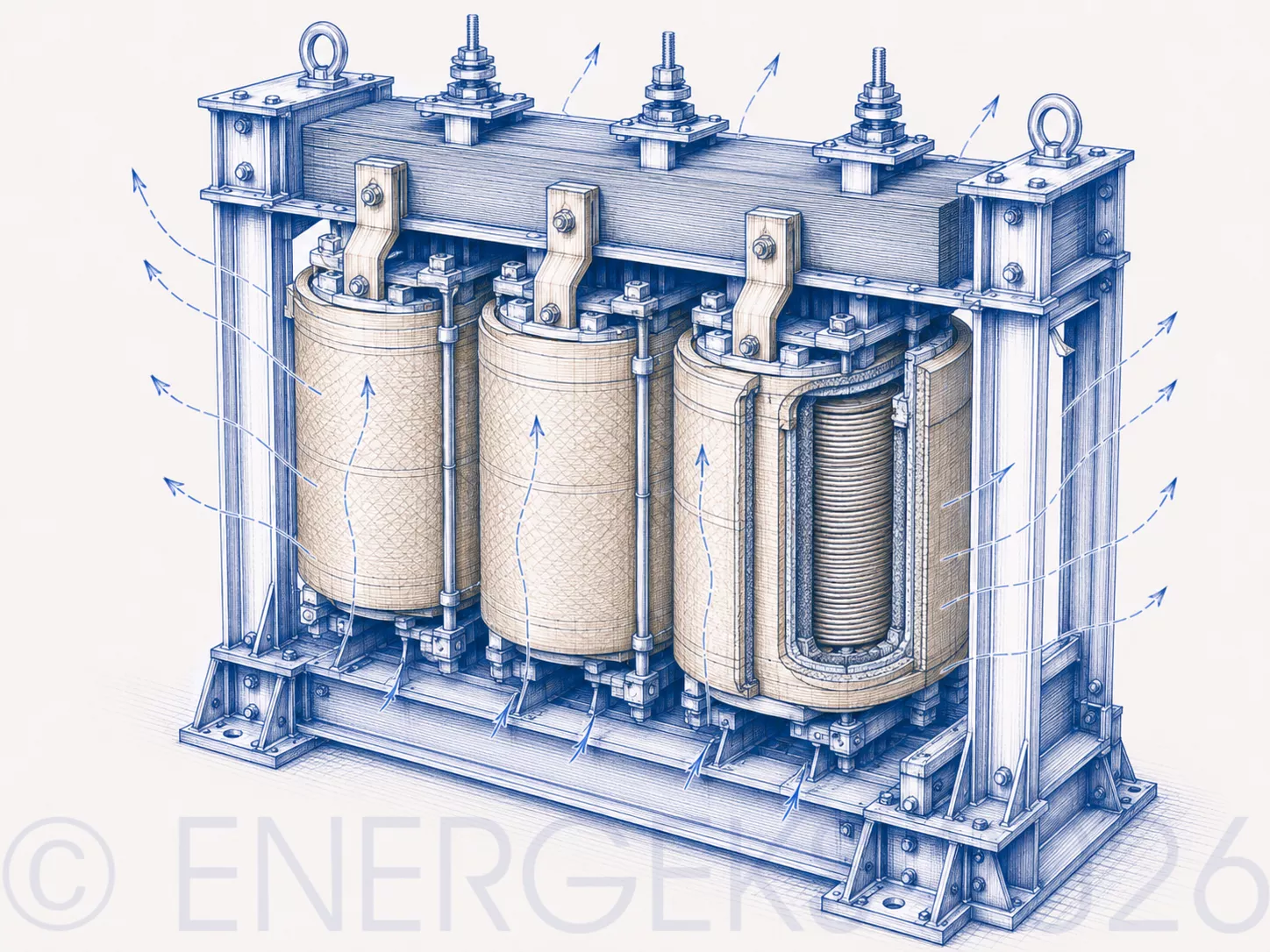

El dibujo ilustrativo presenta un transformador seco como una construcción modular, donde los devanados, aisladores y el bastidor metálico forman un conjunto coherente resistente al trabajo en condiciones exigentes. Esta imagen encaja bien con el transformador seco de aislamiento compuesto, donde los materiales aislantes se eligen no solo por la tensión, sino también por la temperatura, las vibraciones y el entorno químico. Es una tecnología para situaciones donde el aislamiento estándar dice yo solo vengo un momento y el proyecto necesita algo más resistente.

Transformador seco para edificios. ¿Aire, VPI o epoxi?

En los edificios, el tema de los transformadores secos aparece con especial frecuencia. La razón es simple. La ausencia de líquido aislante facilita el diseño en lugares donde el transformador trabaja cerca de personas, de espacios útiles, de instalaciones técnicas y de infraestructuras de alto valor.

Pero no todos los edificios son iguales.

En una sala técnica limpia, bien ventilada, con humedad controlada y suciedad mínima, un transformador de aire o VPI puede ser una solución razonable. Puede disipar bien el calor, ser fácil de inspeccionar y tener un coste ventajoso.

En un edificio con altos requisitos de seguridad, por ejemplo un hospital, un centro de datos, un centro comercial o una instalación infraestructural, un transformador epoxi cast-resin puede proporcionar mayor tranquilidad operativa. Especialmente cuando son importantes la resistencia a la humedad, a la suciedad y la limitación de riesgos de incendio.

En un edificio industrial hay que mirar aún más ampliamente. ¿Hay polvo en el aire? ¿Es conductor? ¿La sala del transformador está separada del proceso productivo? ¿La ventilación toma aire limpio o aire de la nave? ¿Hay vibraciones? ¿Hay saltos de temperatura? ¿En invierno puede aparecer condensación?

A veces la diferencia entre una buena y una mala elección no está en el transformador en sí, sino en la sala donde debe trabajar.

El transformador seco necesita aire. Pero no cualquier aire.

Refrigeración del transformador seco

En los transformadores secos, el calor debe disiparse al entorno. Normalmente a través del aire. Y aquí comienza un tema que a menudo se subestima en la fase de compra.

El transformador puede tener refrigeración natural, denominada AN. Esto significa que el aire fluye por convección natural. El aire caliente asciende, el más frío entra por la parte inferior, y el transformador cede calor a la sala.

También puede tener refrigeración forzada, denominada AF. Entonces, ventiladores aumentan el flujo de aire, permitiendo aumentar temporalmente la capacidad de carga o mejorar las condiciones térmicas.

Pero el ventilador no lo soluciona todo.

Si la sala es demasiado pequeña, mal ventilada o calurosa, el ventilador moverá aire caliente con aire aún más caliente. Si el aire tiene polvo, el ventilador puede depositar la suciedad más rápidamente sobre los devanados. Si las rejillas de ventilación están mal dimensionadas, el transformador puede trabajar a una temperatura más alta de la prevista.

Y una temperatura más alta significa un envejecimiento más rápido del aislamiento.

El aislamiento no se suele estropear de forma espectacular el primer día. Envejece en silencio. Día tras día. Ciclo tras ciclo. Sobrecarga tras sobrecarga. Y luego llega el momento en que el sistema ya no tiene margen.

Por eso, con los transformadores secos hay que preguntar no solo por la potencia nominal, sino también por las pérdidas, la ventilación, la temperatura ambiente, las sobrecargas admisibles y la forma de monitorizar la temperatura de los devanados.

Aislamiento y entorno de trabajo

El error más grande al elegir un transformador seco es pensar que, al no tener aceite, el problema del entorno es menor.

A veces lo es. Pero no desaparece.

Un transformador seco puede ser muy sensible al aire que lo rodea. Si el aire es limpio y seco, la situación es confortable. Si contiene polvo, humedad, sal, partículas metálicas, vapores químicos o suciedad conductora, el aislamiento recibe una tarea mucho más difícil.

• En un transformador cast-resin, los devanados están mejor protegidos por la resina.

• En el VPI, la protección es buena, pero menos masiva.

• En el open-wound, la protección depende más de la limpieza y estabilidad del entorno.

• En las soluciones compuestas, todo depende del material concreto y de su propósito.

Por eso, las condiciones ambientales son uno de los criterios de selección más importantes.

Conviene comprobar si puede haber condensación. Si la sala estará calefactada. Si las puertas de la subestación se abren directamente al exterior. Si el transformador se desconectará periódicamente, lo que puede favorecer la absorción de humedad con los cambios de temperatura. Si cerca hay procesos productivos que generen polvo o vapores. Si la envolvente tiene el grado de protección adecuado, pero sin limitar excesivamente la refrigeración.

No tiene sentido comprar un transformador resistente a todo si trabaja en condiciones ideales. Pero aún menos sentido tiene comprar una construcción más delicada si el entorno es agresivo.

Capacidad de mantenimiento y acceso a los devanados

En los transformadores secos, las diferencias constructivas también afectan al mantenimiento.

Las construcciones abiertas, de aire y VPI pueden ser más fáciles de inspeccionar. Se ven más elementos. Es más fácil evaluar la suciedad, los sobrecalentamientos, los rastros de descargas, el estado de la superficie del aislamiento y los daños mecánicos. En algunos casos, la limpieza también puede ser más sencilla.

El cast-resin es más cerrado. Esto aporta protección, pero limita el acceso. Si el devanado está encapsulado en resina, no se puede tratar igual que una construcción abierta. En caso de daño grave, la reparación puede ser difícil o económicamente inviable.

No significa que el cast-resin sea peor. Significa que es diferente.

En muchas aplicaciones, una mayor resistencia y un menor riesgo ambiental son más importantes que un acceso más fácil al devanado. En otros casos, la facilidad de mantenimiento puede tener gran importancia, especialmente cuando el transformador trabaja en una aplicación menos crítica pero requiere atención periódica.

La selección de un transformador es siempre un intercambio de ventajas. Más protección puede significar menos acceso. Más apertura puede significar mejor refrigeración, pero mayor sensibilidad a la suciedad. Un menor coste de compra puede implicar mayores exigencias para la sala.

No hay comida gratis. Solo hay comida bien calculada.

Cuándo tiene sentido cada tipo

• Si el transformador debe trabajar en una sala limpia, seca y bien ventilada, y la aplicación no requiere una resistencia ambiental elevada, se puede considerar una construcción de aire, open-wound o VPI. Estas soluciones pueden ser más ligeras, más económicas y térmicamente eficientes.

• Si el entorno sigue siendo controlado, pero el inversor espera una mejor protección de los devanados y una mayor estabilidad del aislamiento, el VPI suele ser un compromiso muy sensato. Ofrece mejor impregnación que un barnizado simple y puede funcionar bien en la industria y en edificios técnicos.

• Si hay mayor humedad, riesgo de suciedad, mayores requisitos de seguridad o el transformador debe trabajar en una instalación donde la fiabilidad y la resistencia son especialmente importantes, conviene considerar el cast-resin. Es una solución más cara y pesada, pero a menudo ofrece un mayor margen de seguridad.

• Si la aplicación es atípica, por ejemplo con temperatura elevada, vibraciones o un entorno químico específico, entonces pueden tener sentido aislamientos compuestos o fabricaciones especiales acordadas con el fabricante.

Lo más importante es no seleccionar el transformador solo por el nombre.

«Seco» solo dice que no tiene líquido aislante. No dice cómo están protegidos los devanados. No dice cómo soportará el polvo. No dice cómo se comportará con la humedad. No dice si será fácil de mantener. No dice si será óptimo en coste.

Eso es solo el comienzo de la conversación.

6 errores más frecuentes al elegir un transformador seco

1. Suponer que «seco» significa «resinoso». Esto lleva a malentendidos en ofertas, licitaciones y conversaciones técnicas.

2. Comparar solo la potencia y el precio. Un transformador de 1000 kVA en tecnología VPI y otro de 1000 kVA cast-resin pueden tener propiedades completamente diferentes. La sola potencia no basta.

3. Ignorar la ventilación. El transformador seco disipa el calor al aire. Si la sala no evacúa ese calor, el problema volverá en forma de temperatura, alarmas y envejecimiento más rápido del aislamiento.

4. Menospreciar el polvo. El polvo en casa es molesto. El polvo sobre el aislamiento eléctrico puede ser mucho más grave, especialmente si contiene partículas conductoras o retiene humedad.

5. Elegir con el criterio «compremos el seco más barato». La variante más barata puede ser buena si se adapta a las condiciones. Si no se adapta, se convierte en un compromiso caro.

6. No hablar del mantenimiento. El transformador debe trabajar durante años. El acceso, la limpieza, las mediciones de temperatura, los sensores, las revisiones y la documentación son parte del coste real de posesión.

Mapa de decisión sencillo para el inversor y el proyectista

1. Determinar el entorno de trabajo. ¿Es limpio, seco y estable, o aparece humedad, polvo, aire agresivo o riesgo de condensación?

2. Determinar los requisitos de seguridad. ¿El transformador trabaja en un edificio, cerca de personas, en infraestructura crítica, en una instalación pública, en una planta de producción o en una subestación separada?

3. Comprobar las condiciones térmicas. ¿Cuál es la temperatura ambiente? ¿Cómo funciona la ventilación? ¿Cuáles son las pérdidas del transformador? ¿Se ha previsto la circulación de aire? ¿La envolvente no limitará la refrigeración?

4. Solo entonces elegir la tecnología.

   • Condiciones suaves: se puede considerar open-wound, construcción de aire o VPI.

   • Condiciones medianamente exigentes: VPI suele tener muy buen sentido.

   • Entorno más difícil o requisitos de seguridad altos: cast-resin puede ser más adecuado.

   • Aplicación especial: hay que mirar aislamientos compuestos o fabricación individual.

5. Por último, el dinero. Pero ya no como único criterio. El precio debe compararse solo cuando se comparan soluciones de propósito similar y nivel de resistencia similar. De lo contrario, la tabla de ofertas se ve elegante, pero la decisión puede ser técnicamente casual.

FAQ en píldoras

¿Todo transformador seco es resinoso?
No. Todo transformador resinoso tipo cast-resin es un transformador seco, pero no todo transformador seco es resinoso. «Seco» significa ausencia de aceite u otro líquido aislante. Los devanados pueden estar protegidos por aire, barniz, impregnación VPI, aislamiento compuesto o encapsulado total en resina epoxi.

¿En qué se diferencia un transformador VPI de un cast-resin?
El transformador VPI tiene los devanados impregnados con barniz o resina mediante un proceso al vacío y presión. El cast-resin tiene los devanados completamente encapsulados en resina epoxi. El VPI suele disipar mejor el calor y puede ser más económico. El cast-resin ofrece mayor protección contra la humedad y la suciedad, pero es más pesado, más caro y más difícil de reparar.

¿Cuándo conviene elegir un transformador seco VPI?
Conviene elegirlo cuando trabaja en una sala técnica limpia, seca y bien ventilada. Es un compromiso razonable entre precio, refrigeración y resistencia. Funciona bien en muchos edificios, instalaciones industriales y aplicaciones con condiciones de trabajo controladas.

¿Cuándo será mejor un transformador epoxi cast-resin?
Será mejor allí donde cuenten una mayor resistencia a la humedad, a la suciedad y los requisitos de seguridad contra incendios. Encaja bien en subestaciones interiores, edificios públicos, centros de datos, hospitales, centros comerciales, naves de producción e instalaciones donde la estabilidad operativa tiene un valor muy alto.

¿Qué es un transformador seco open-wound?
Es un transformador seco con devanados abiertos y ventilados. Disipa muy bien el calor, pero es más sensible a la humedad, el polvo y la suciedad. Funciona mejor en salas técnicas limpias, secas y controladas.

¿Qué transformador seco elegir para un edificio?
Para un edificio, conviene seleccionar el transformador tras analizar las condiciones de trabajo. En una sala técnica limpia, puede ser suficiente un VPI o una construcción de aire. En una instalación con mayor humedad, riesgo de suciedad o altos requisitos de seguridad, a menudo tiene más sentido un transformador cast-resin.

Resume

Un transformador seco no es solo ese que va encapsulado hasta el borde con resina epoxi.

Es un cómodo atajo mental, pero técnicamente es demasiado pequeño para toda esta familia de equipos.

«Seco» significa, ante todo, ausencia de líquido aislante.
No significa una única tecnología de devanados.

• Las construcciones más simples utilizan aislamiento de aire e impregnación con barniz o resina.

• El VPI refuerza los devanados mediante impregnación al vacío y presión.

• El open-wound ofrece muy buena refrigeración, pero exige un entorno limpio.

• Los aislamientos compuestos tienen sentido en condiciones especiales.

• El cast-resin proporciona alta resistencia gracias al encapsulado total de los devanados en resina epoxi, pero suele implicar mayor precio, mayor peso y un mantenimiento más difícil.

Por lo tanto, la selección de un transformador seco comienza con una pregunta práctica:

¿Dónde va a trabajar este transformador?

Solo la respuesta a esta pregunta conduce a una decisión razonable:

• ¿Bastará con aislamiento de aire?

• ¿Será mejor el VPI?

• ¿Merece la pena elegir resina?

• ¿Se necesita una construcción especial?

• ¿O quizás, en esta aplicación, una mejor solución sería un transformador de aceite, porque las condiciones de trabajo, la refrigeración, la potencia o la economía de operación apuntan a esa tecnología?

En el sector energético, una buena decisión rara vez consiste en elegir el nombre más conocido.

Más a menudo consiste en adaptar tranquilamente la tecnología a la vida real del equipo.

Y un transformador, como cualquier equipo de infraestructura, tiene su propia vida. Respira el aire de la sala. Bien seleccionado, trabaja silenciosa y predeciblemente. Mal seleccionado, recuerda rápidamente que los atajos mentales son cómodos solo hasta el primer problema.

Si estás en fase de proyecto, modernización de una subestación o comparación de ofertas, vale la pena mirar más allá de la potencia y el precio. En Energeks ayudamos a seleccionar la solución para las condiciones reales de trabajo, sin automatismos y sin forzar una única tecnología para todos los casos.

Puedes consultar nuestra oferta de transformadores secos y transformadores de aceite, y si quieres seguir más explicaciones técnicas sobre transformadores, subestaciones e infraestructura energética, te invitamos también a nuestro perfil de Energeks en LinkedIn.

Gracias por leer nuestros artículos técnicos.

Estos temas son importantes, porque una buena ingeniería energética no comienza con eslóganes llamativos, sino con preguntas bien hechas.

Fuenets:

IEC 60076 11, Power transformers, Part 11, Dry type transformers.

GEAFOL® – Gießharztransformatoren in Schutzgehäusen mit Luft-Wasser-Kühlsystem by SIEMENS

Vacuum Pressure Impregnated (VPI) Transformers: All You Need to Know
