Cubierta aislante OZNN para bornes de transformador BT – M12 / M20 / M30
Cubierta incluida en el certificado
La cubierta aislante OZNN figura como equipo adicional en el Certificado de Conformidad n.º Z/12/004/26 de los bornes TOC-1 M12 /U y /N. El certificado lo emitió SEP – Oficina de Ensayos de Calidad (BBJ), organismo de certificación acreditado por PCA (n.º AC 012).
Tres problemas que no tendrá
Aves y roedores
El latón desnudo del borne es el punto de cortocircuito más habitual en un centro – un ave posada en los pasatapas, una garduña en la tapa. La cubierta encierra el metal en goma; solo queda la salida de cables.
Contacto accidental
Un borne de BT en tensión queda a la altura de la mano. La cubierta aislante reduce el riesgo de tocar una parte activa durante los trabajos en el centro y en el transformador en envolvente.
Fuego y clima
Goma especial ignífuga – no mantiene la combustión. Material pensado para trabajar al exterior, sobre la tapa del transformador, todo el año.
Cubierta a la medida del borne
| Cubierta | Rosca del borne | Para bornes | Potencia del transformador |
|---|---|---|---|
| OZNN M12 | M12 | TOC-1 DP 5100 / 5100NTOC-2 DP 6100 / 6100NMK 1 DP 7100 | ≤ 160 kVA |
| OZNN M20 | M20 | TOC-1 DP 5200 / 5200NTOC-2 DP 6200 / 6200NMK 1 DP 7200 | 250 / 400 kVA |
| OZNN M30 | M30 | TOC-1 DP 5300 / 5300NTOC-2 DP 6300 / 6300NMK 1 DP 7300 | 630 kVA |
Juego por transformador: 4 uds. (3 fases + N). Tamaño de cubierta = rosca del borne, y la rosca = espárrago del pasatapas de BT. Al pedir bornes con cubiertas basta indicar la potencia del transformador – nosotros elegimos el resto.

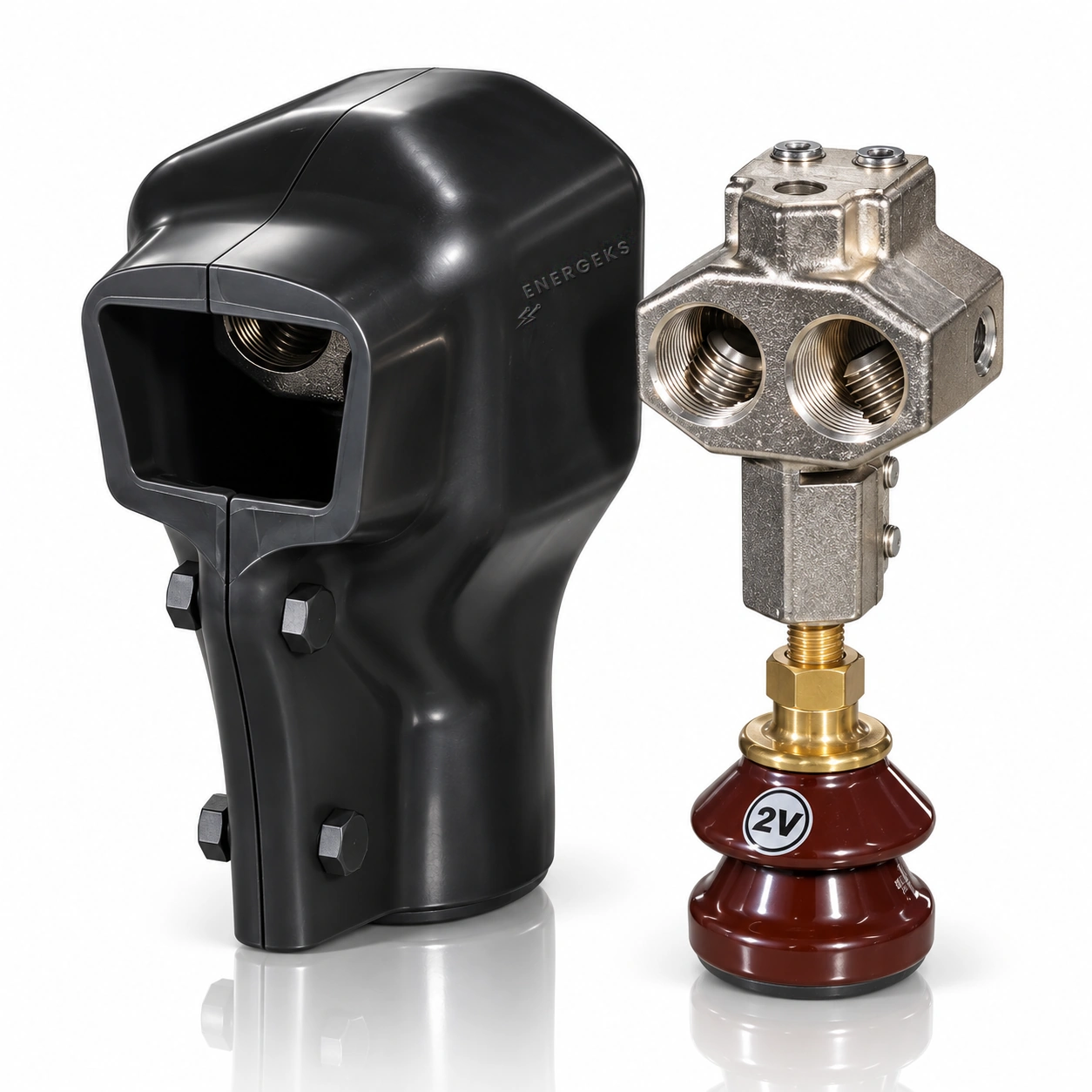

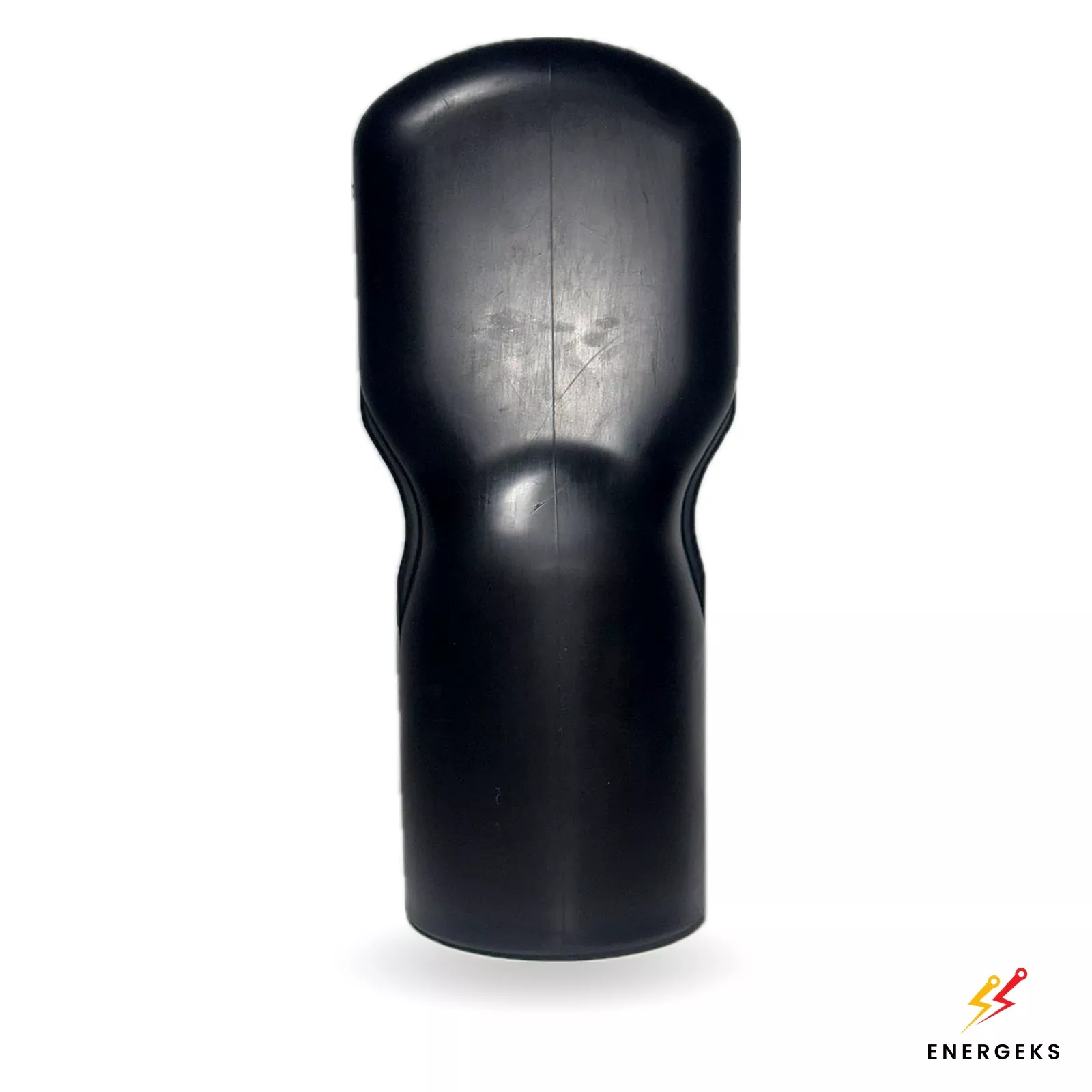

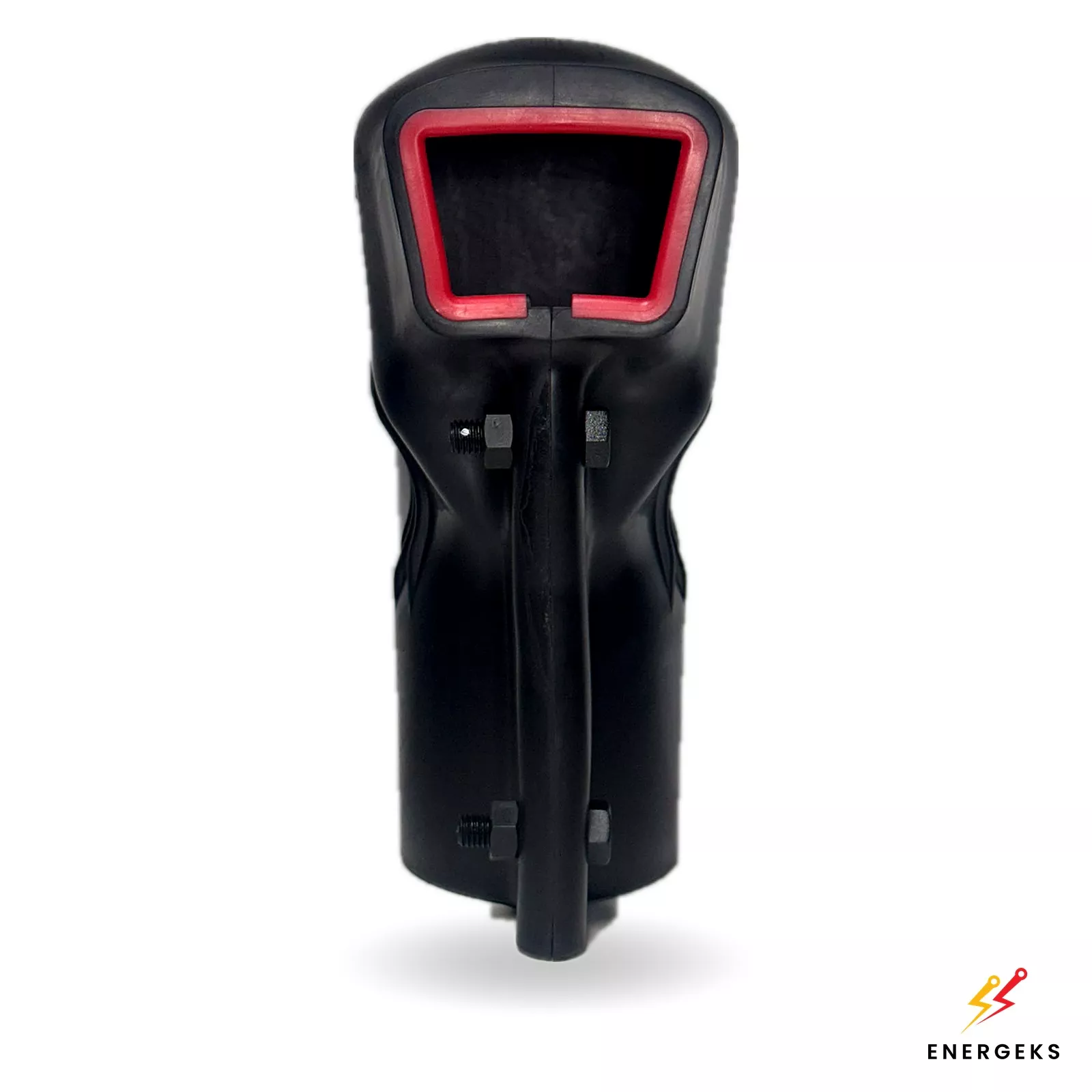

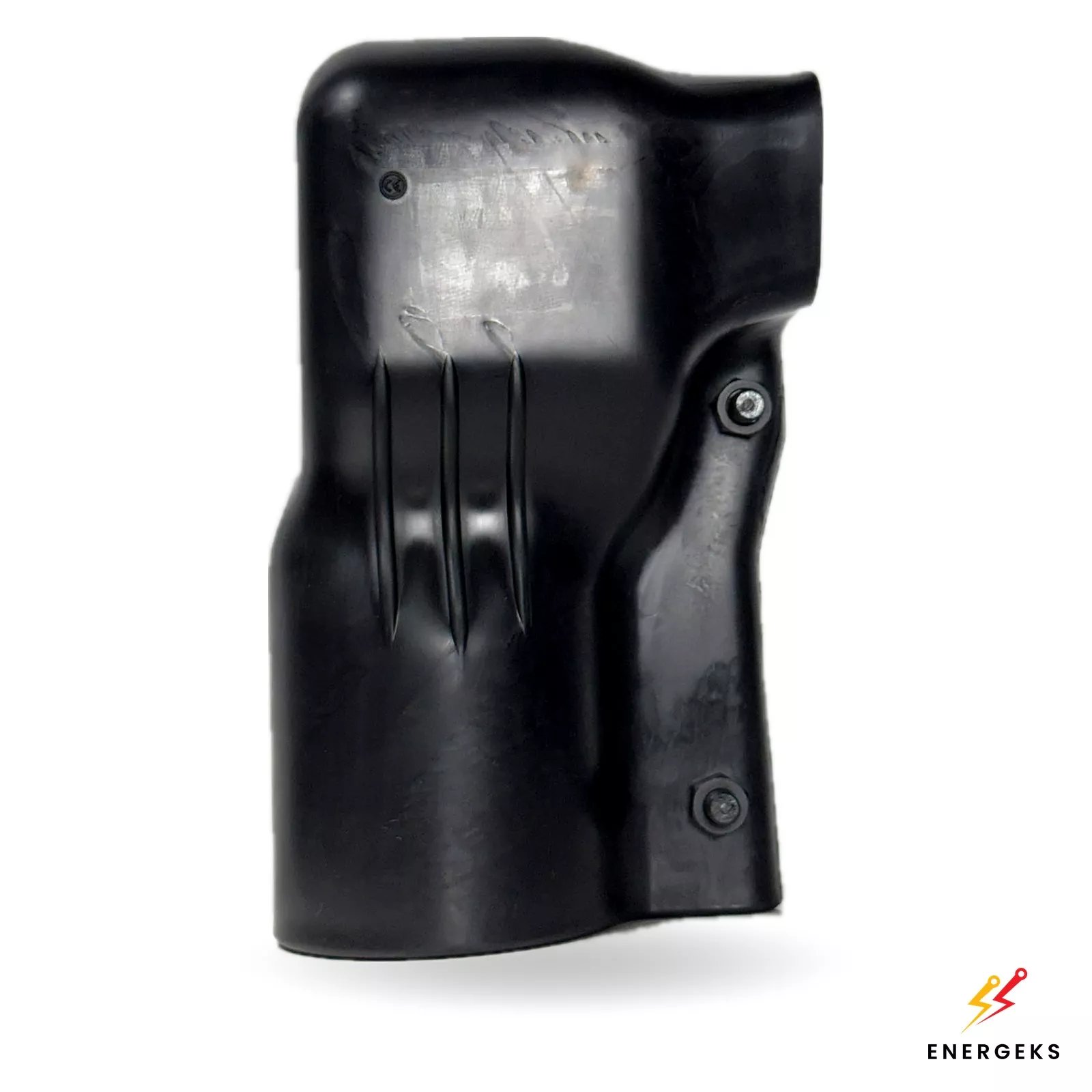

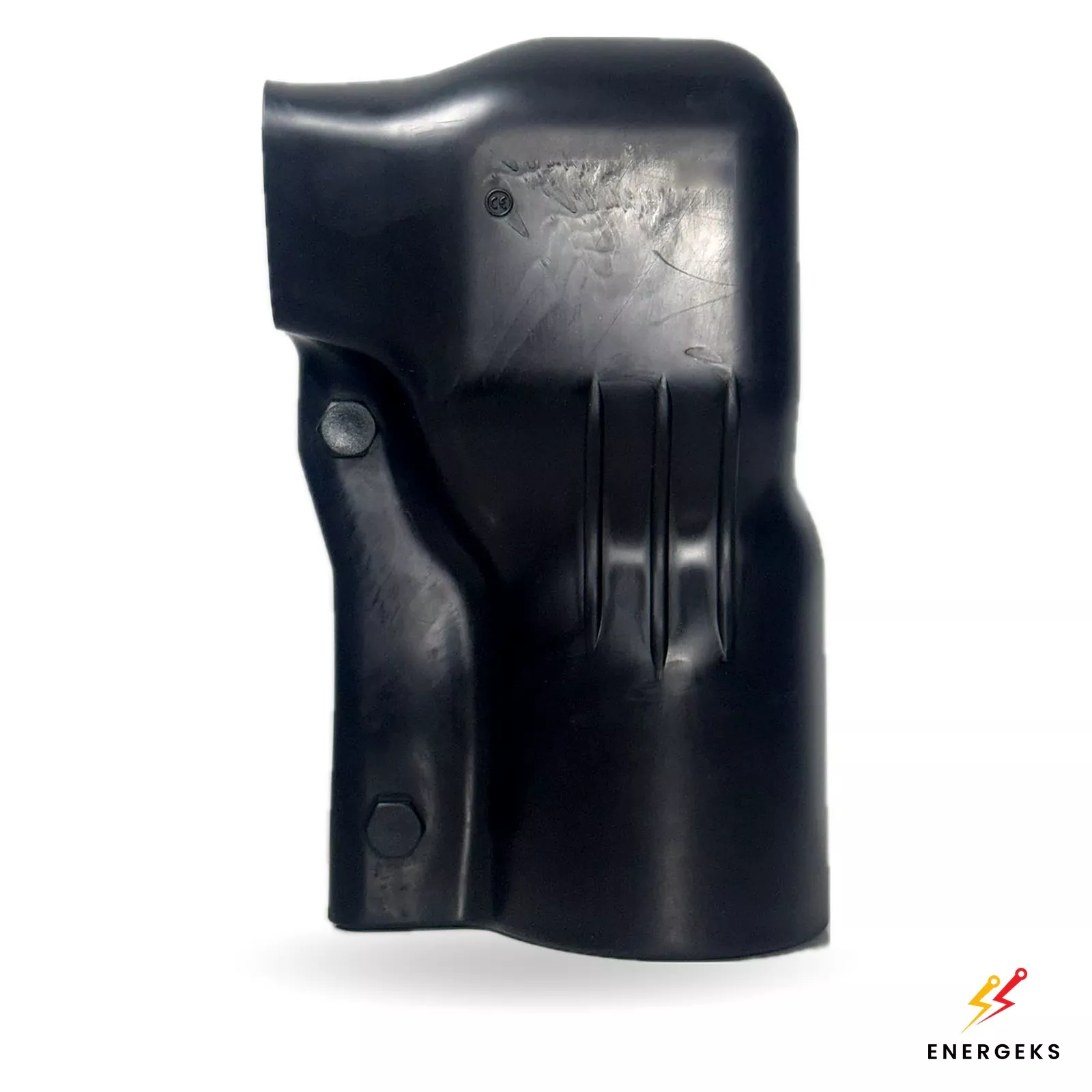

La cubierta OZNN de cerca
Bornes compatibles

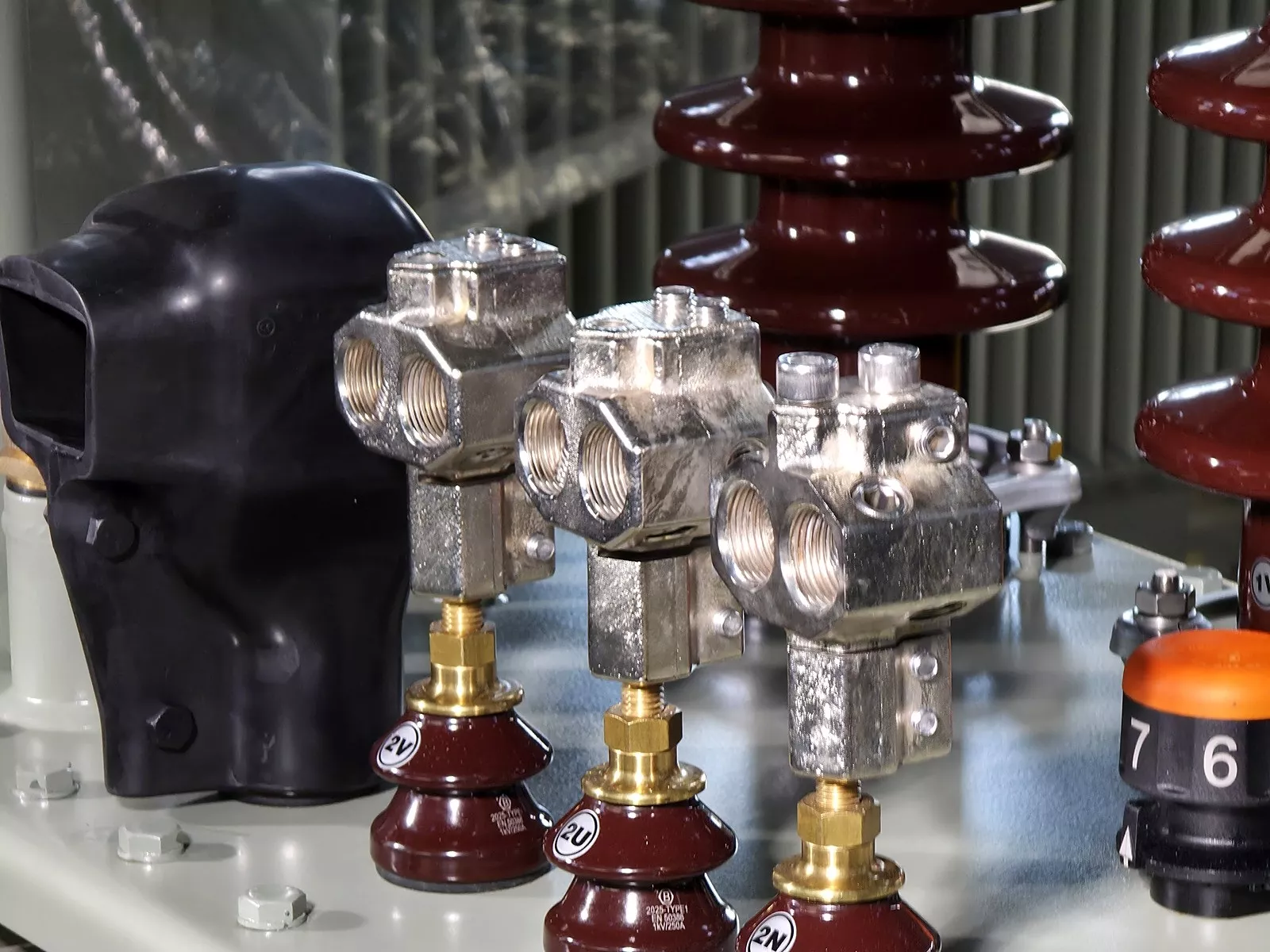

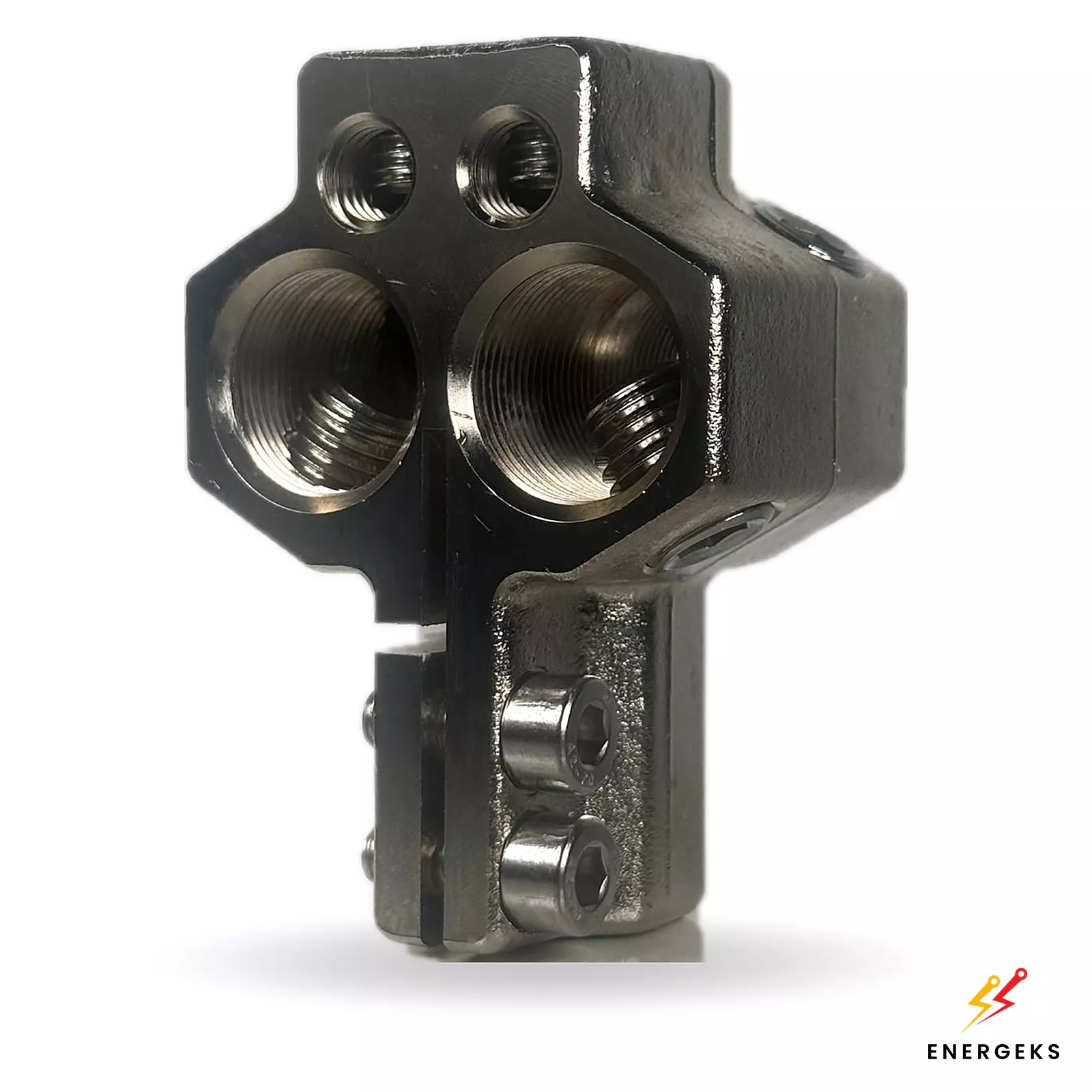

Borne TOC-1
Horizontal, con pie desplazado – nuestro estándar para MarkoEco2.

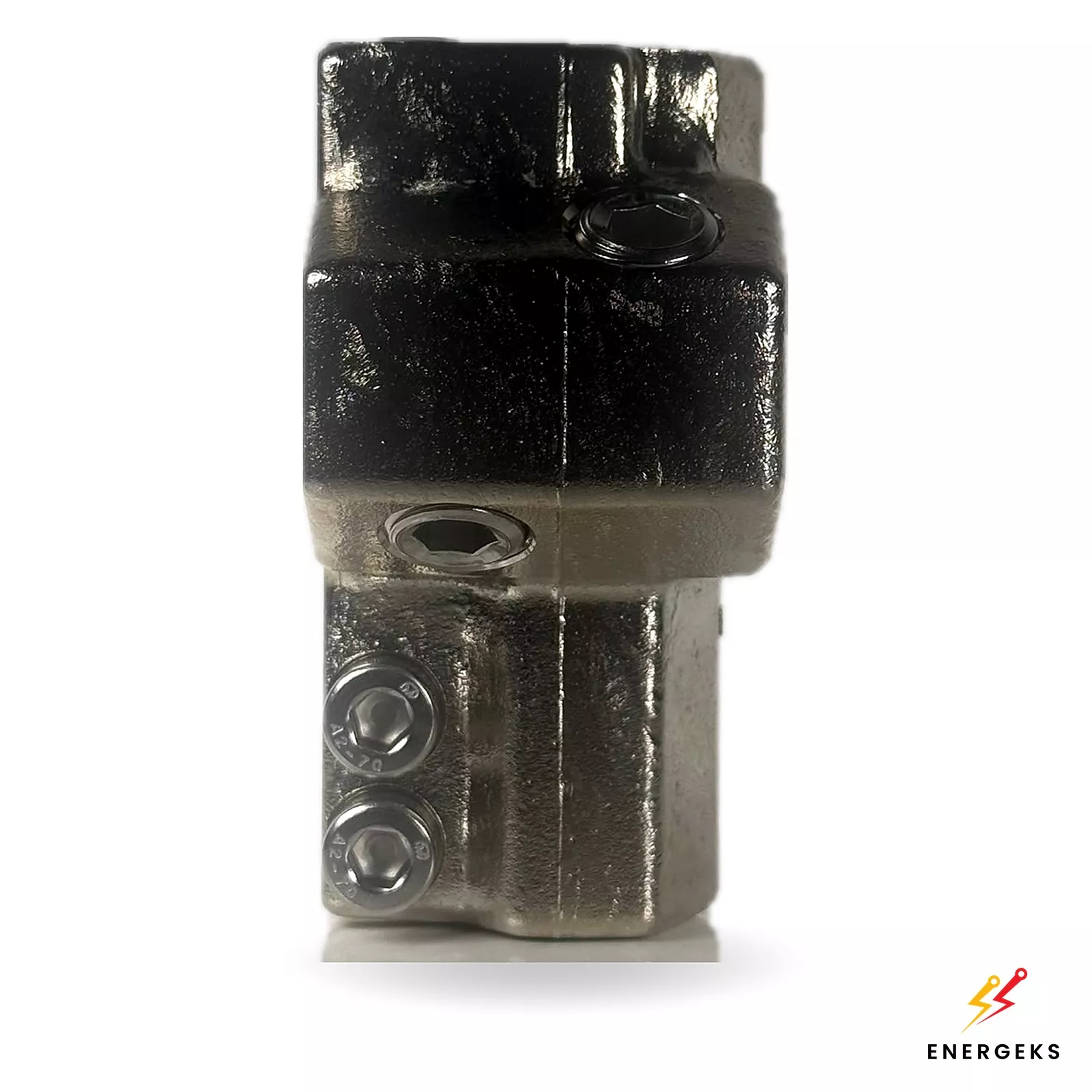

Borne TOC-2
Compacto, para pasatapas muy juntos – la misma conexión.

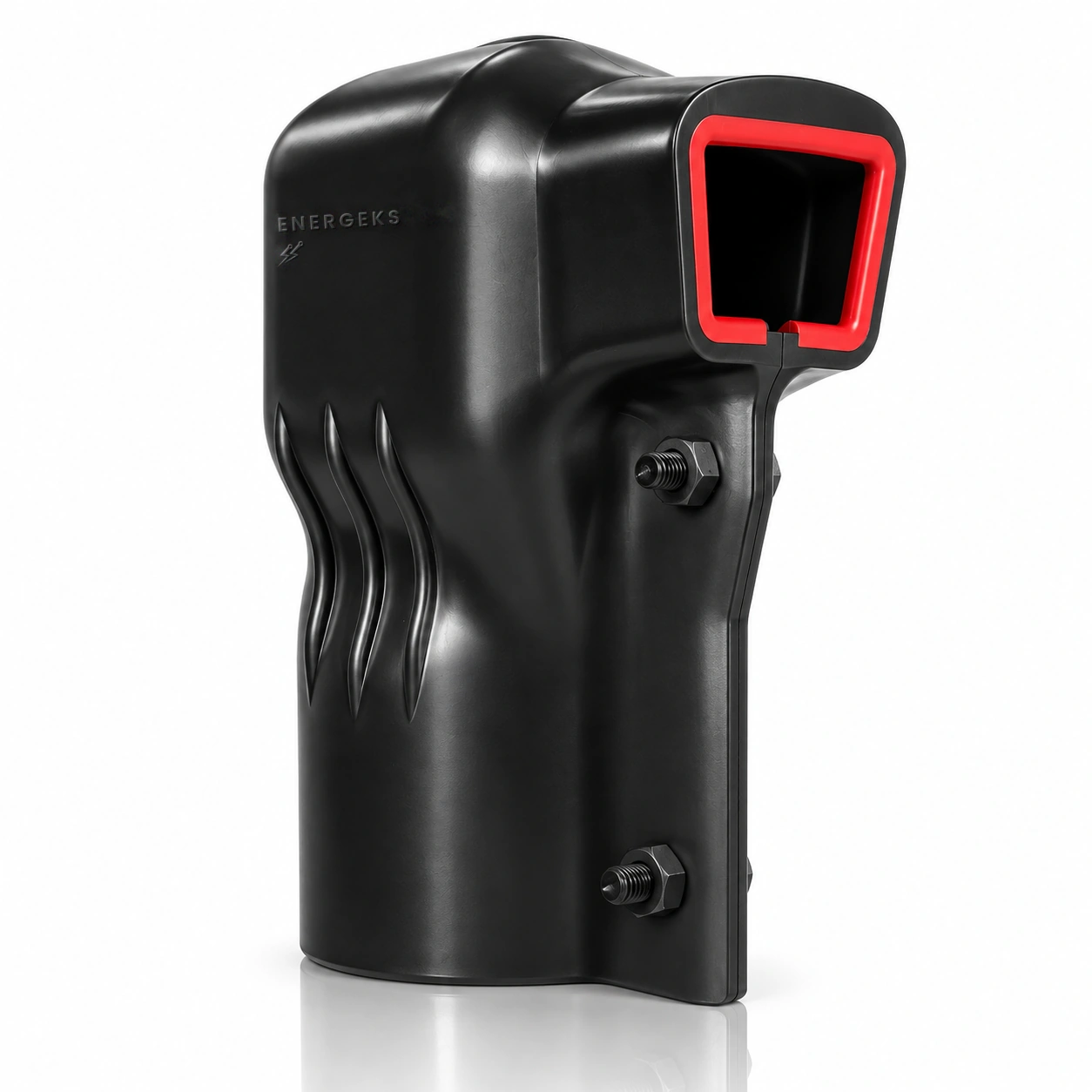

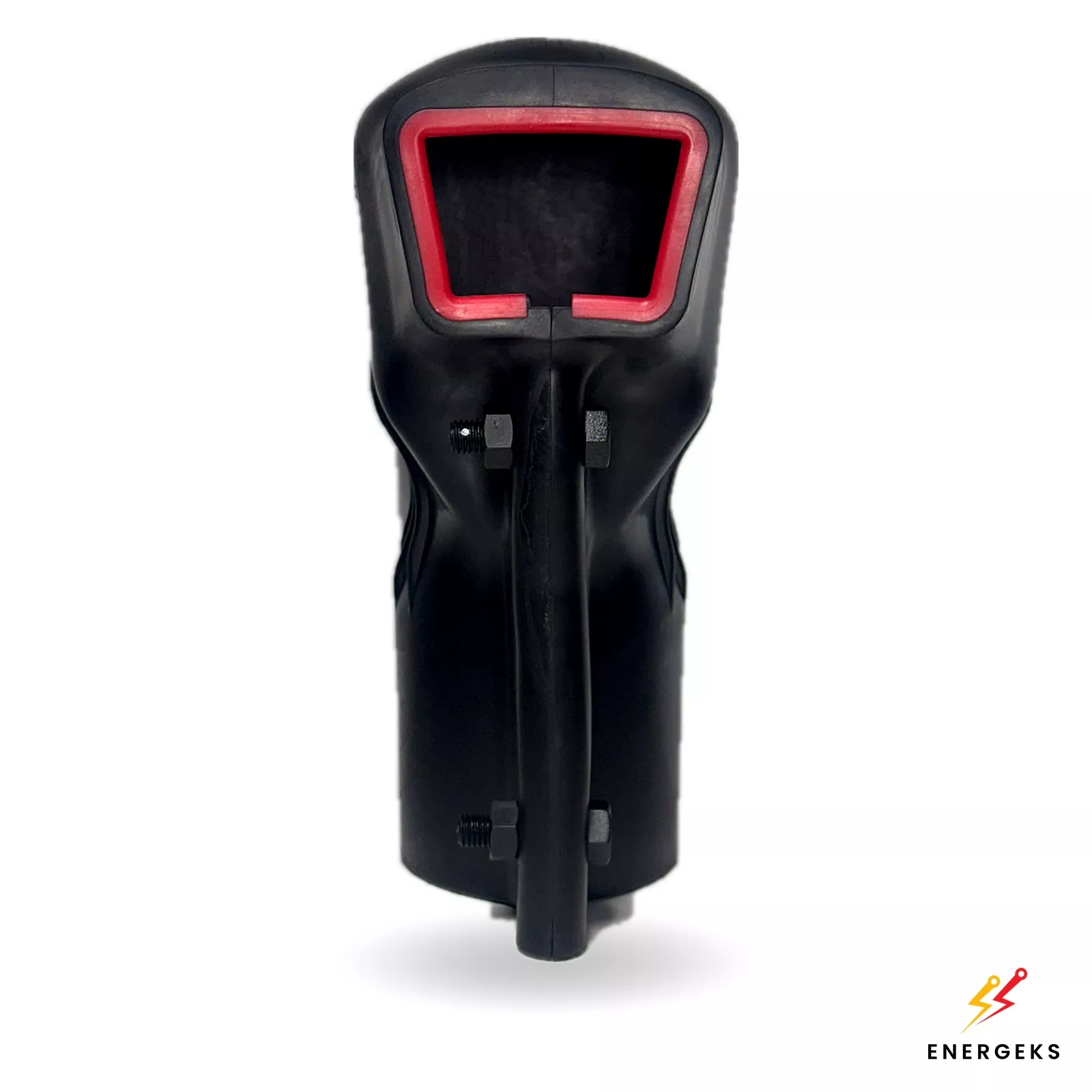

Cubierta OZNN
Se pide por separado o en conjunto con bornes y transformador.
La cubierta del fabricante del transformador
Transformador + accesorios
Adaptamos bornes y cubiertas a nuestros MarkoEco2; sirven para cualquier pasatapas de BT con espárrago M12–M30.
Goma ignífuga
Una mezcla especial que no mantiene la combustión – para trabajar al exterior sobre la tapa del transformador.
Un centro más seguro
Un borne cubierto significa menos cortocircuitos por aves y roedores y menos riesgo de tocar partes activas.
De stock en Polonia
Bornes y cubiertas se envían desde nuestro almacén – por separado o junto con el transformador.
