Borne de transformador TOC-1 – horizontal, M12 / M20 / M30
Conformidad confirmada por certificado
Los bornes TOC-1 M12 en las versiones /U y /N, junto con la cubierta aislante OZNN, cuentan con el Certificado de Conformidad n.º Z/12/004/26. Lo emitió SEP – Oficina de Ensayos de Calidad (BBJ), organismo de certificación acreditado por PCA (n.º AC 012), a partir de ensayos del producto.
Tres movimientos y queda fijado

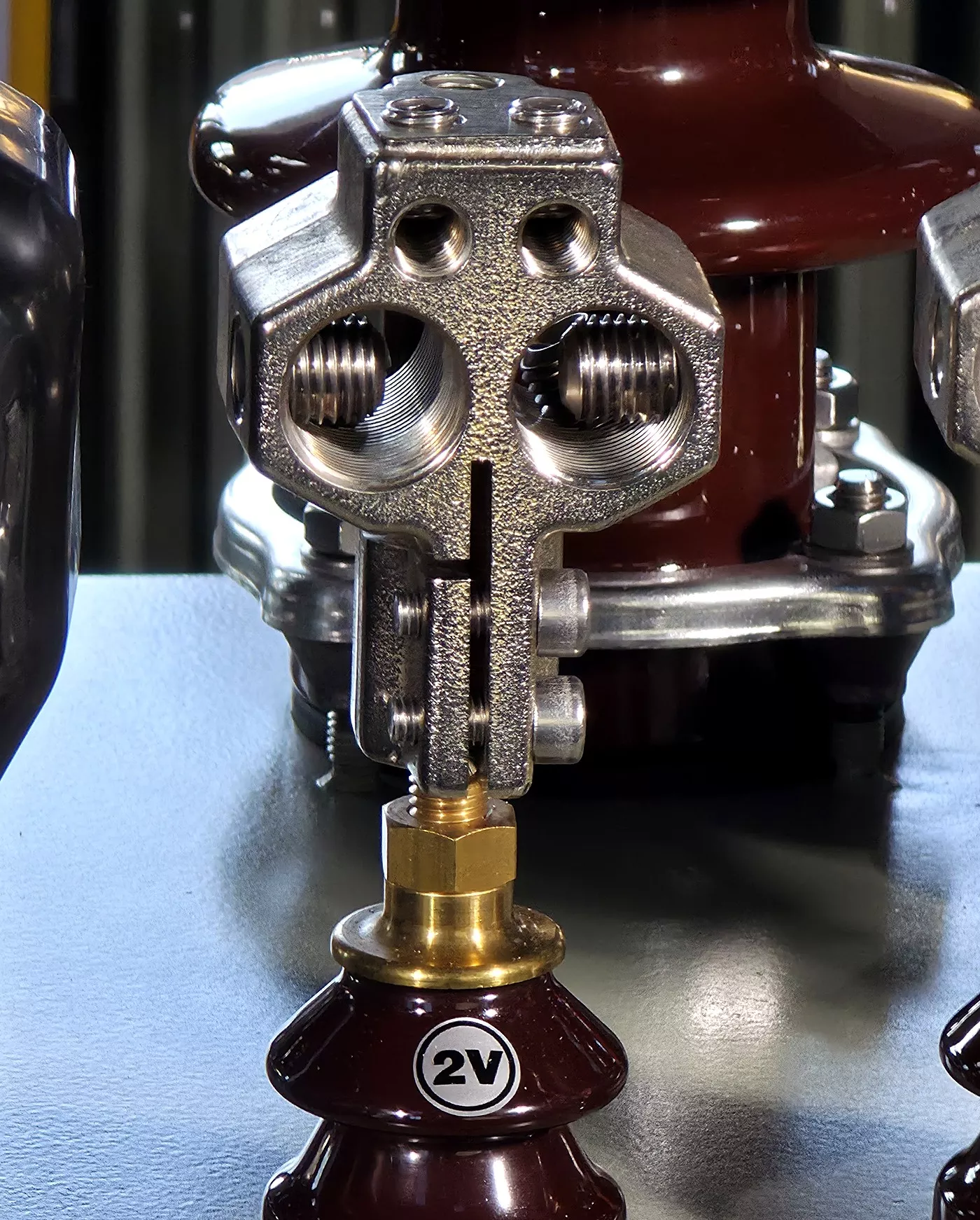

Enroscar en el espárrago
La rosca interior M12/M20/M30 entra directamente en el espárrago del pasatapas de BT – sin adaptador ni terminales.

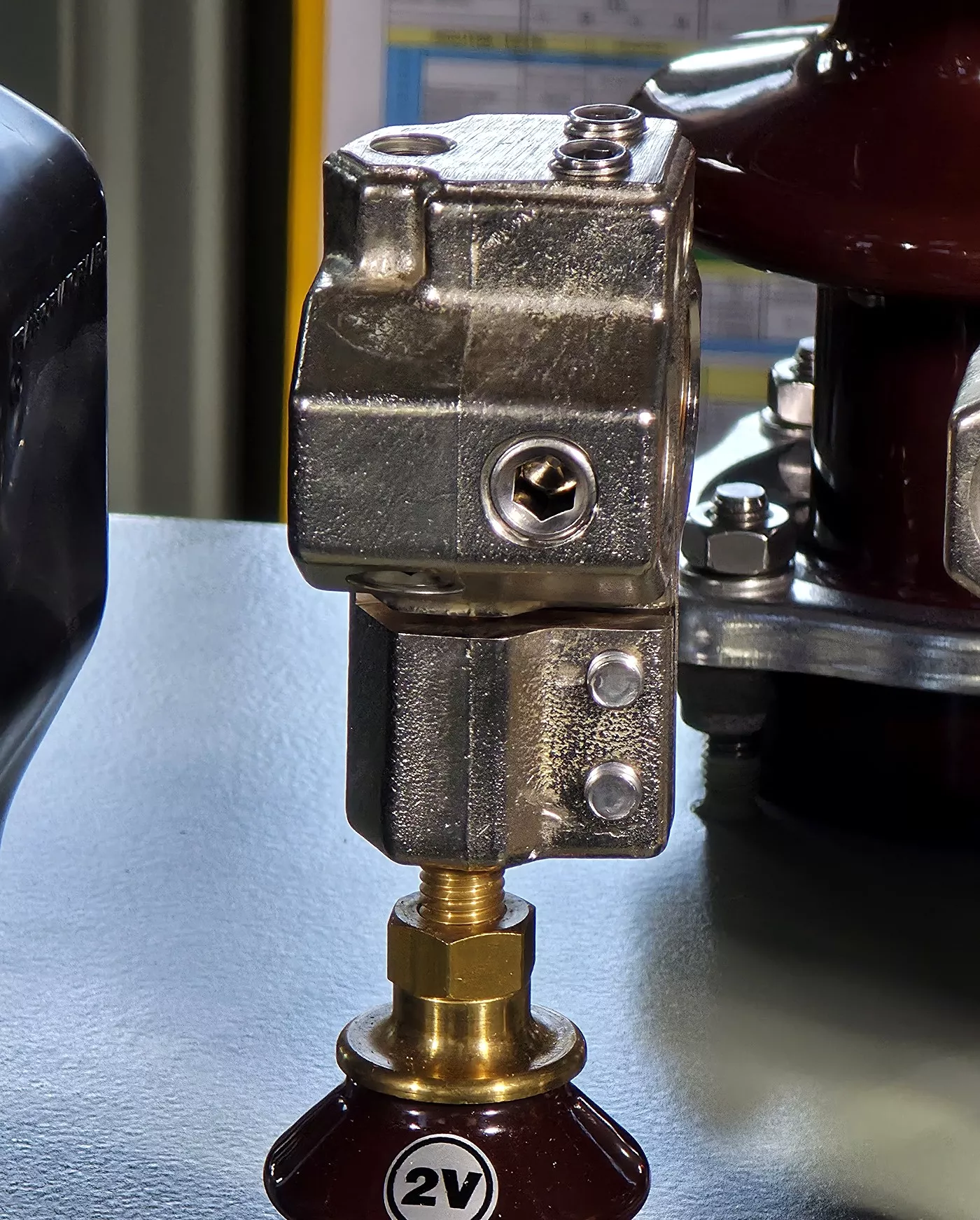

Bloquear con dos tornillos
Los tornillos de acero inoxidable A2 aprietan el cuerpo ranurado sobre el espárrago. La unión no se afloja con vibraciones ni cargas variables.
Insertar y apretar los conductores

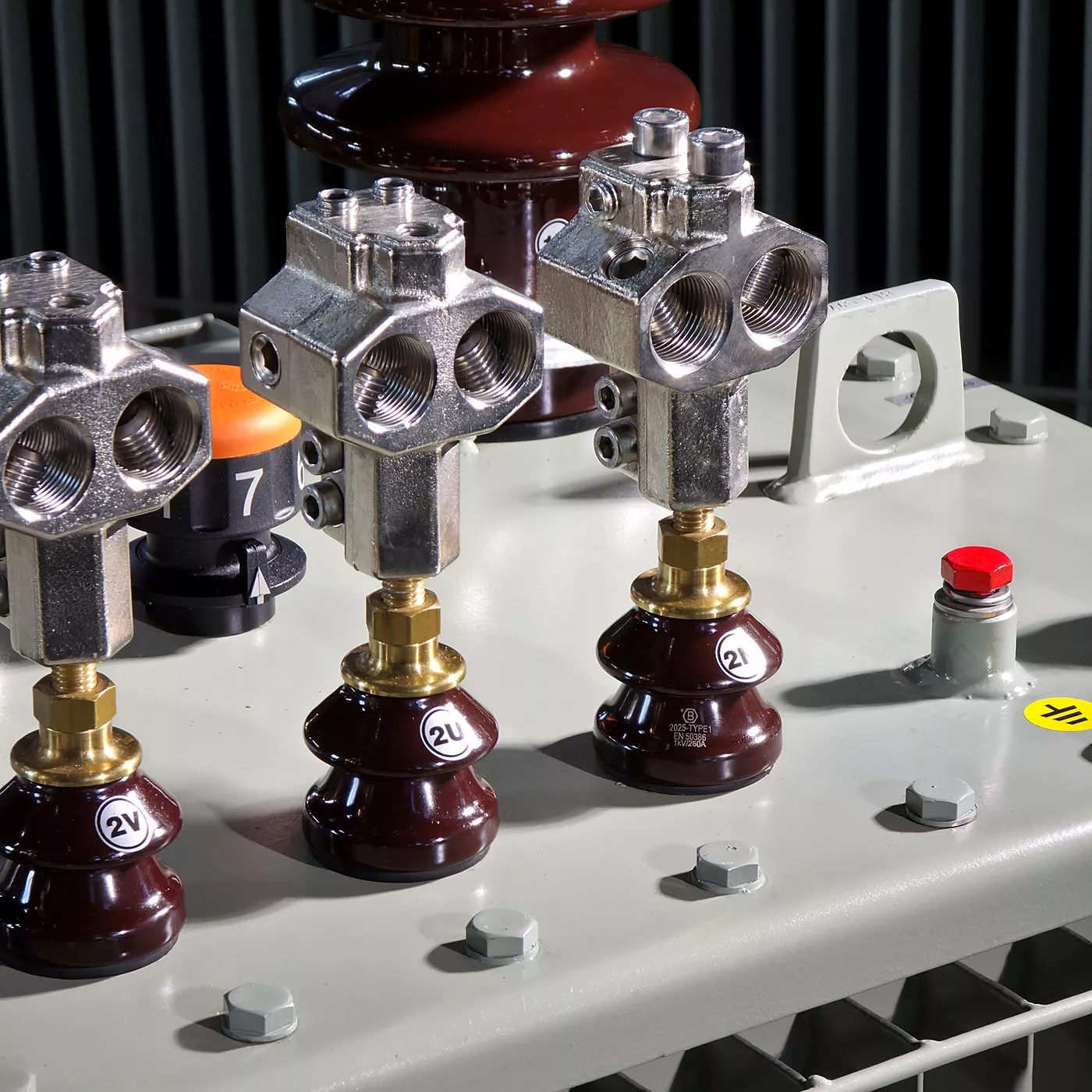

Dos alojamientos principales 95–300 mm² y dos auxiliares 2,5–50 mm² (medida, alumbrado del centro, descargador). Apriete con tornillos de latón.
Qué TOC-1 para su transformador
| Nº de catálogo | Versión | Rosca del espárrago | I max | Potencia del transformador |
|---|---|---|---|---|
| DP 5100 | TOC-1/U | M12 | 250 A | ≤ 160 kVA |
| DP 5200 | TOC-1/U | M20 | 630 A | 250 / 400 kVA |
| DP 5300 | TOC-1/U | M30 | 1000 A | 630 kVA |
| DP 5100N | TOC-1/N con puesta a tierra | M12 | 250 A | ≤ 160 kVA |
| DP 5200N | TOC-1/N con puesta a tierra | M20 | 630 A | 250 / 400 kVA |
| DP 5300N | TOC-1/N con puesta a tierra | M30 | 1000 A | 630 kVA |

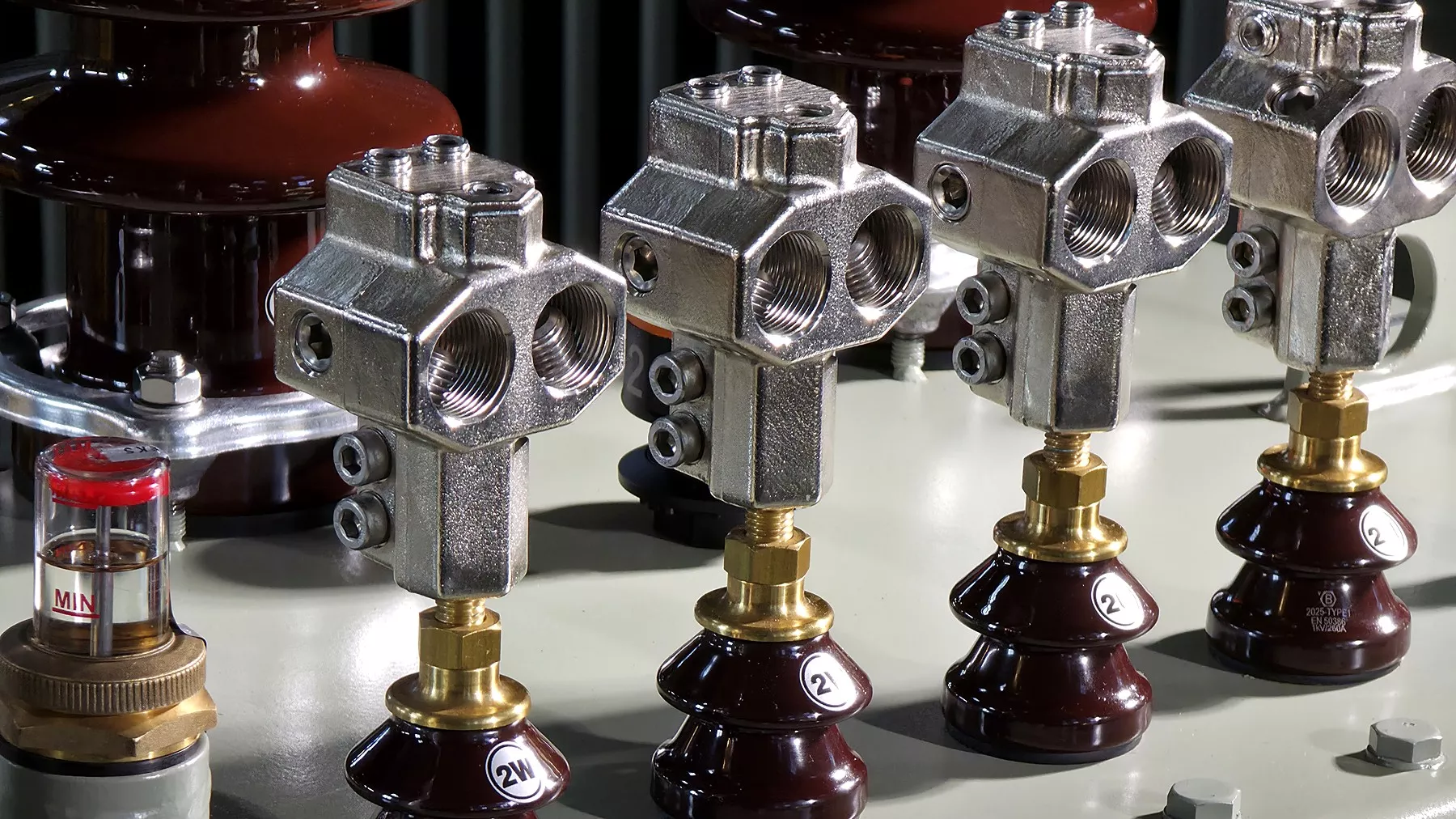

Juego por transformador: 4 uds. – 3 × /U para las fases, 1 × /N para el neutro. Peso aprox. 1,0 kg/ud. La rosca se elige según el espárrago del pasatapas de BT – indíquenos la potencia o el tipo de transformador y nos encargamos del resto. Cómo elegir el borne – guía →
Para completar el conjunto

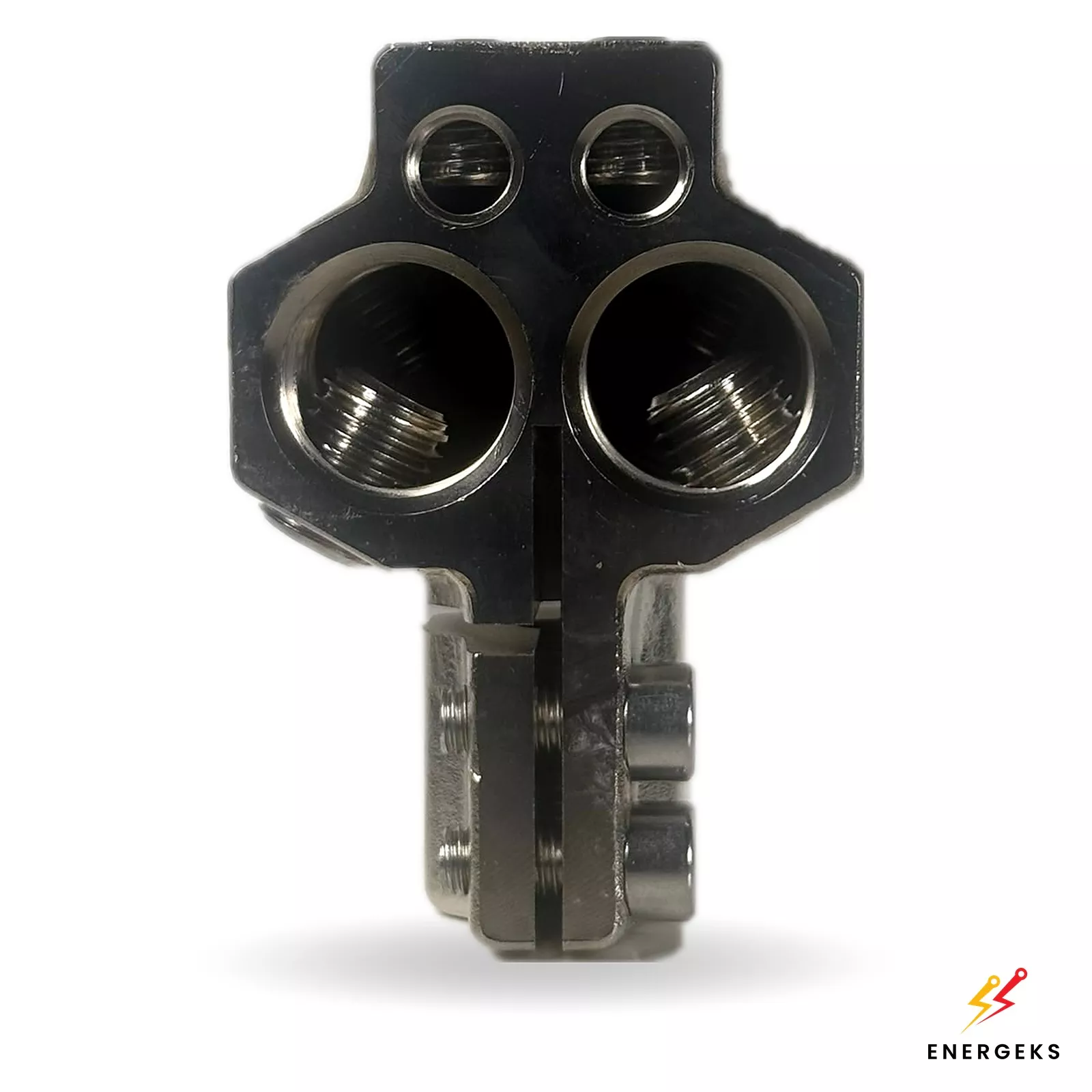

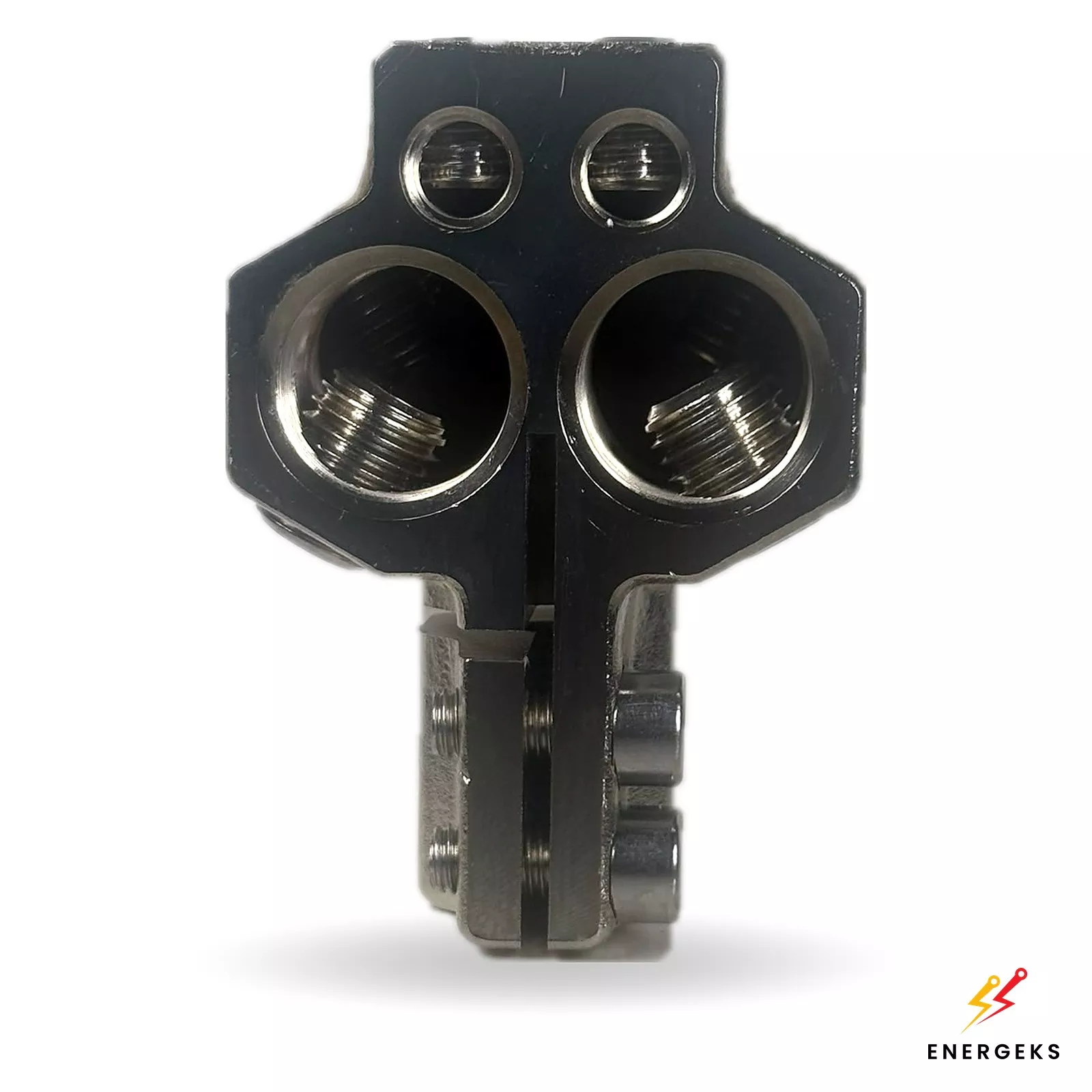

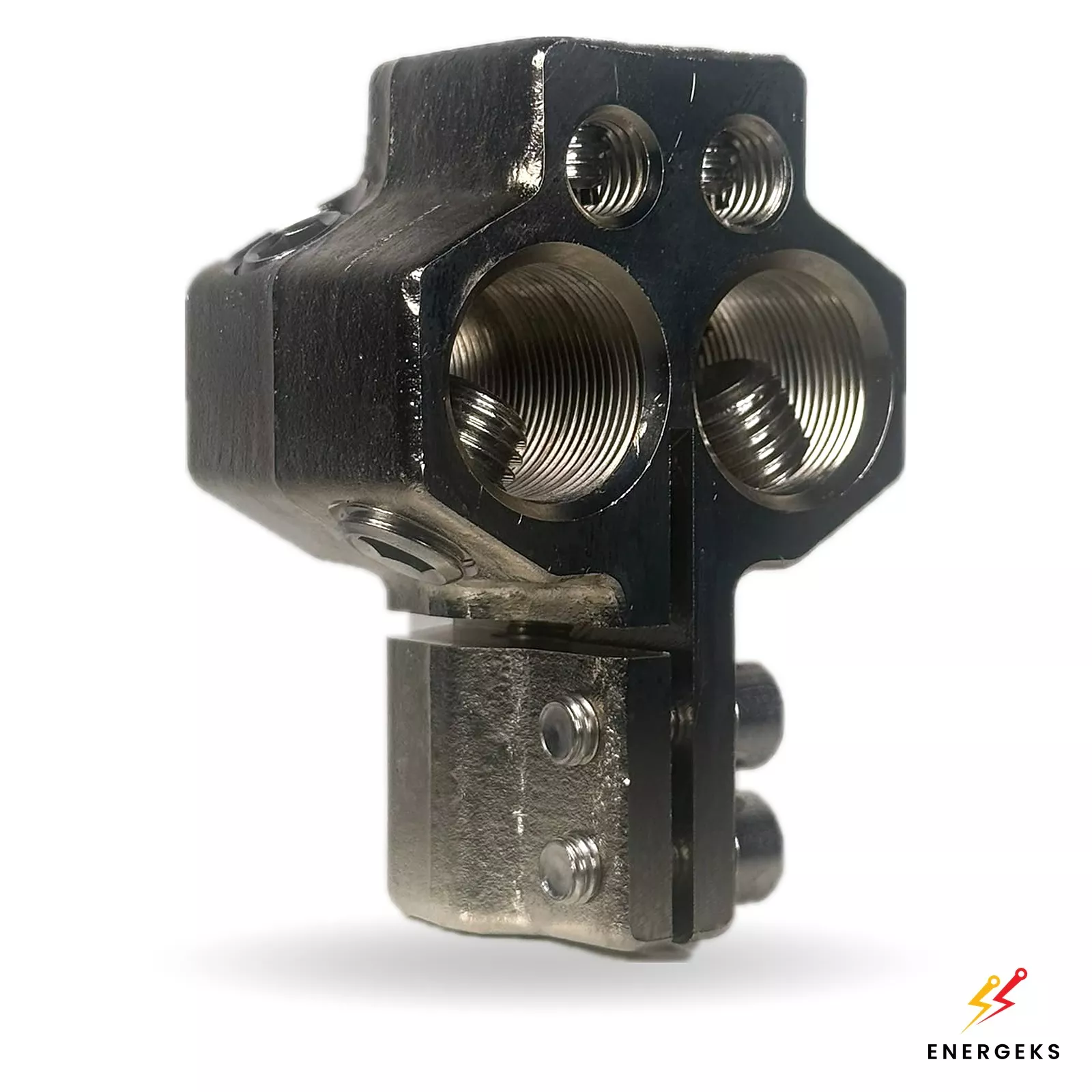

TOC-1/U
Versión de fase: salida horizontal, 2 alojamientos principales + 2 auxiliares.

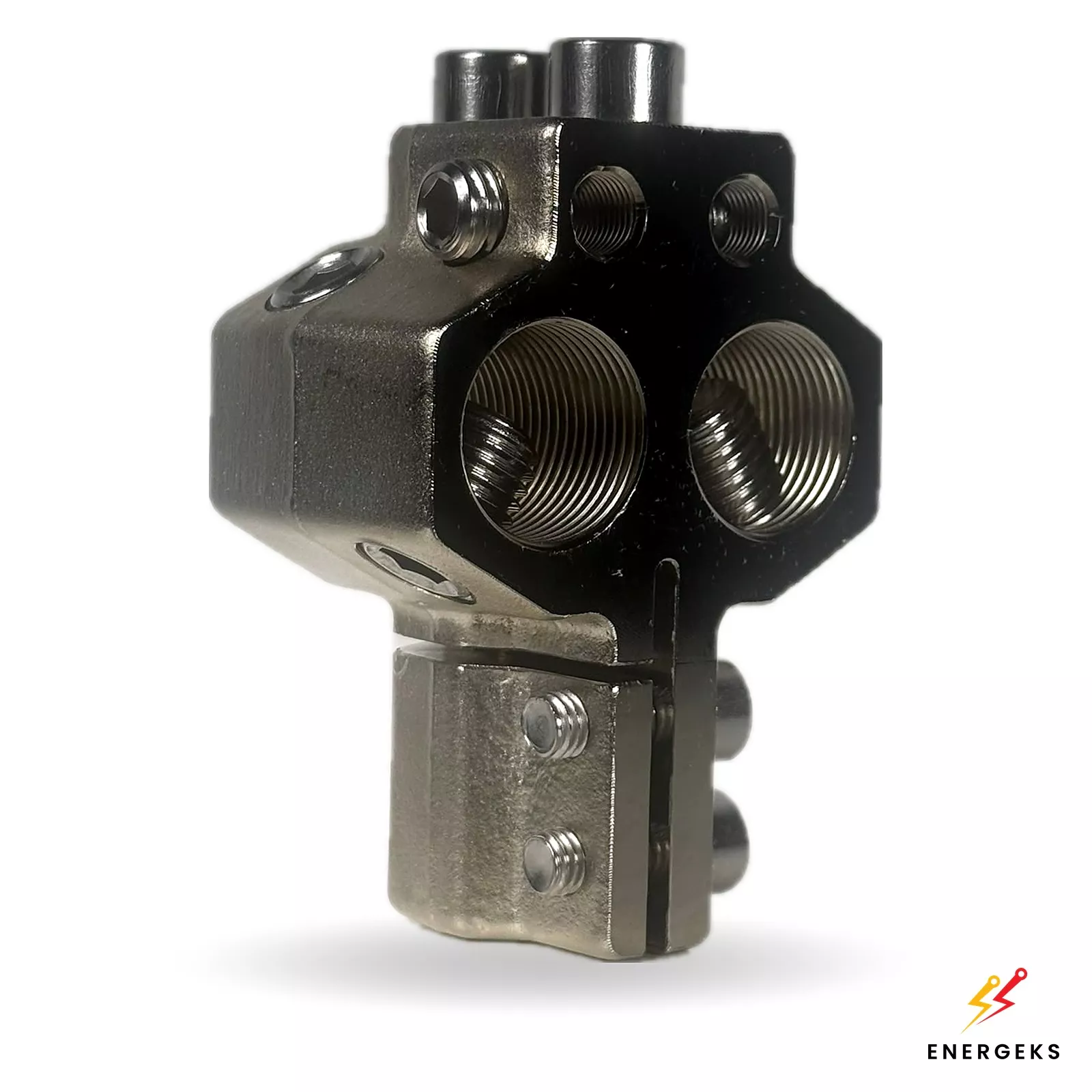

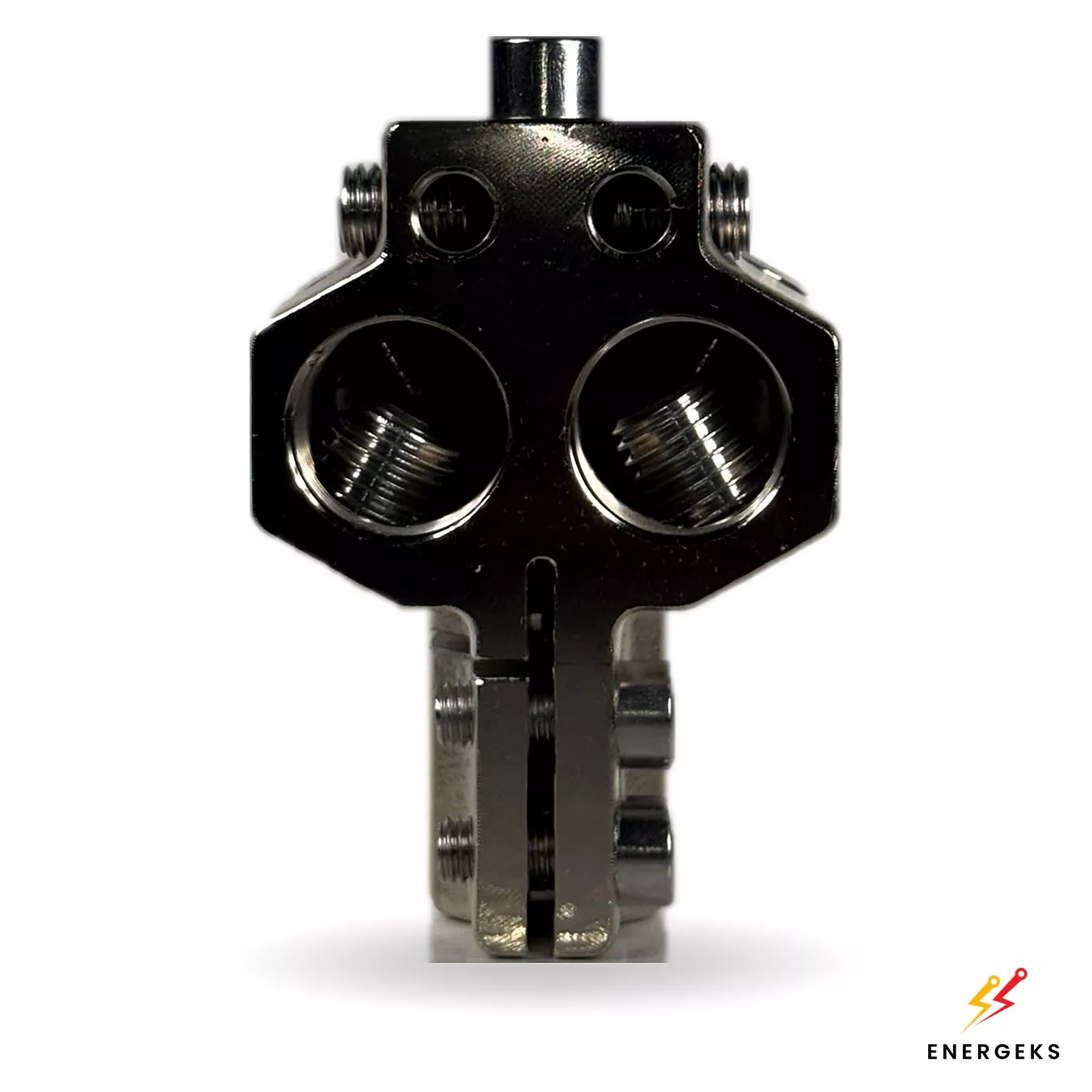

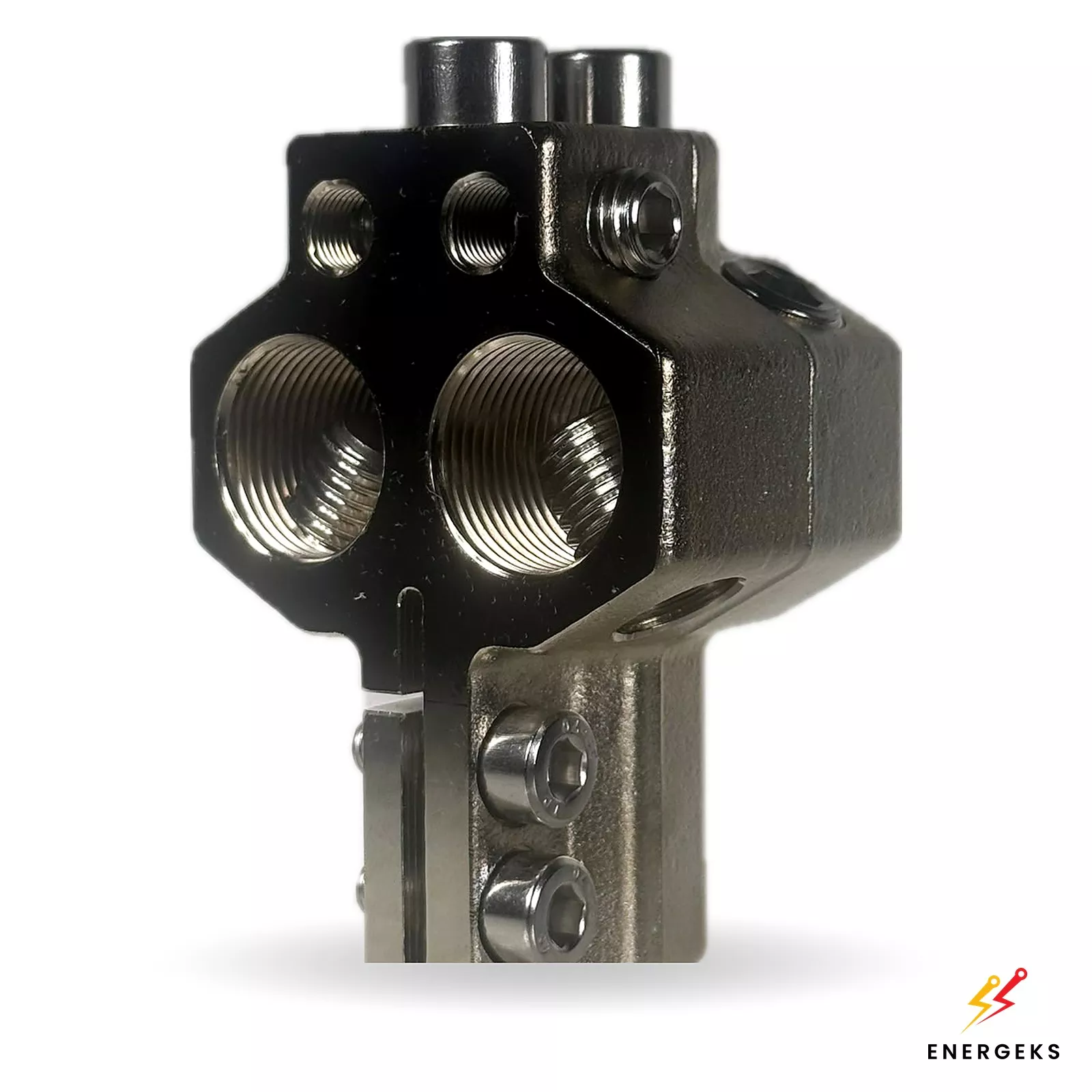

TOC-1/N
Versión con espárrago adicional para el conductor neutro o de tierra.
Cubierta OZNN
Cubierta aislante para el borne – protección contra contactos, aves y roedores.
El borne del fabricante del transformador
Transformador + accesorios
Adaptamos los bornes a nuestros MarkoEco2; sirven para cualquier pasatapas de BT con espárrago M12–M30.
Forjado, no fundido
Latón forjado y estañado, tornillos A2. Conforme a EN 60947-7-1.
Un centro más seguro
La cubierta OZNN se coloca sobre el borne – se acabaron los cortocircuitos por aves.
De stock en Polonia
Bornes y cubiertas se envían desde nuestro almacén – por separado o junto con el transformador.
