Borne de transformador TOC-2 – compacto, M12 / M20 / M30
Bornes con certificado SEP-BBJ
Los bornes TOC-2 cuentan con un certificado de conformidad emitido por SEP – Oficina de Ensayos de Calidad (BBJ), organismo de certificación acreditado por PCA (n.º AC 012). Los bornes TOC-1 M12 de la misma familia, junto con la cubierta OZNN, cuentan con el Certificado de Conformidad n.º Z/12/004/26.
Dos bornes, la misma conexión
TOC-1
- Cuerpo con pie desplazado – dos tornillos de bloqueo en el pie, bajo el cabezal
- Alojamientos más altos sobre la tapa – acceso cómodo con conductores gruesos
- Nuestro estándar para MarkoEco2
TOC-2
- Cuerpo compacto – alojamientos en el cabezal, vástago ranurado, tornillos laterales
- Menor huella en la tapa – con pasatapas de BT muy juntos o bajo una cubierta
- Misma rosca M12/M20/M30 y mismas secciones de conductor
Ambos bornes son forjados de latón estañado con tornillos de fijación de acero inoxidable y admiten la cubierta OZNN. ¿No sabe cuál elegir? Indíquenos el tipo de transformador y le asesoramos.
Qué TOC-2 para su transformador
| Nº de catálogo | Versión | Rosca del espárrago | I max | Potencia del transformador |
|---|---|---|---|---|
| DP 6100 | TOC-2/U | M12 | 250 A | ≤ 160 kVA |
| DP 6200 | TOC-2/U | M20 | 630 A | 250 / 400 kVA |
| DP 6300 | TOC-2/U | M30 | 1000 A | 630 kVA |
| DP 6100N | TOC-2/N con puesta a tierra | M12 | 250 A | ≤ 160 kVA |
| DP 6200N | TOC-2/N con puesta a tierra | M20 | 630 A | 250 / 400 kVA |
| DP 6300N | TOC-2/N con puesta a tierra | M30 | 1000 A | 630 kVA |
Juego por transformador: 4 uds. – 3 × /U para las fases, 1 × /N para el neutro (dos espárragos para el conductor de tierra o N). Peso aprox. 1,0 kg/ud. Hojas de catálogo 7-65/15 (TOC-2/U) y 8-65/15 (TOC-2/N). Cómo elegir el borne – guía →
TOC-2/U y TOC-2/N
Para completar el conjunto

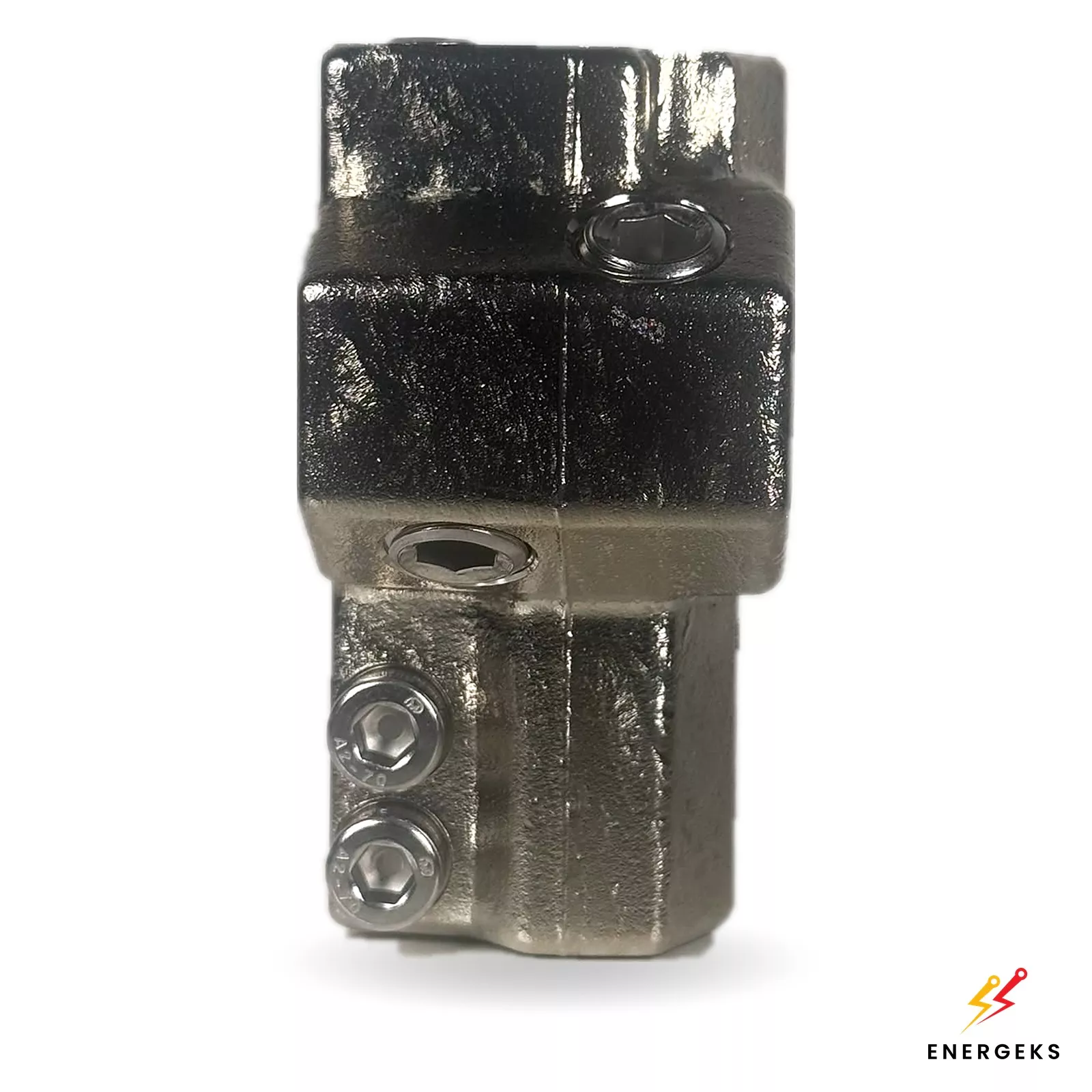

TOC-2/U
Versión de fase: 2 alojamientos principales + 2 auxiliares en un cabezal compacto.

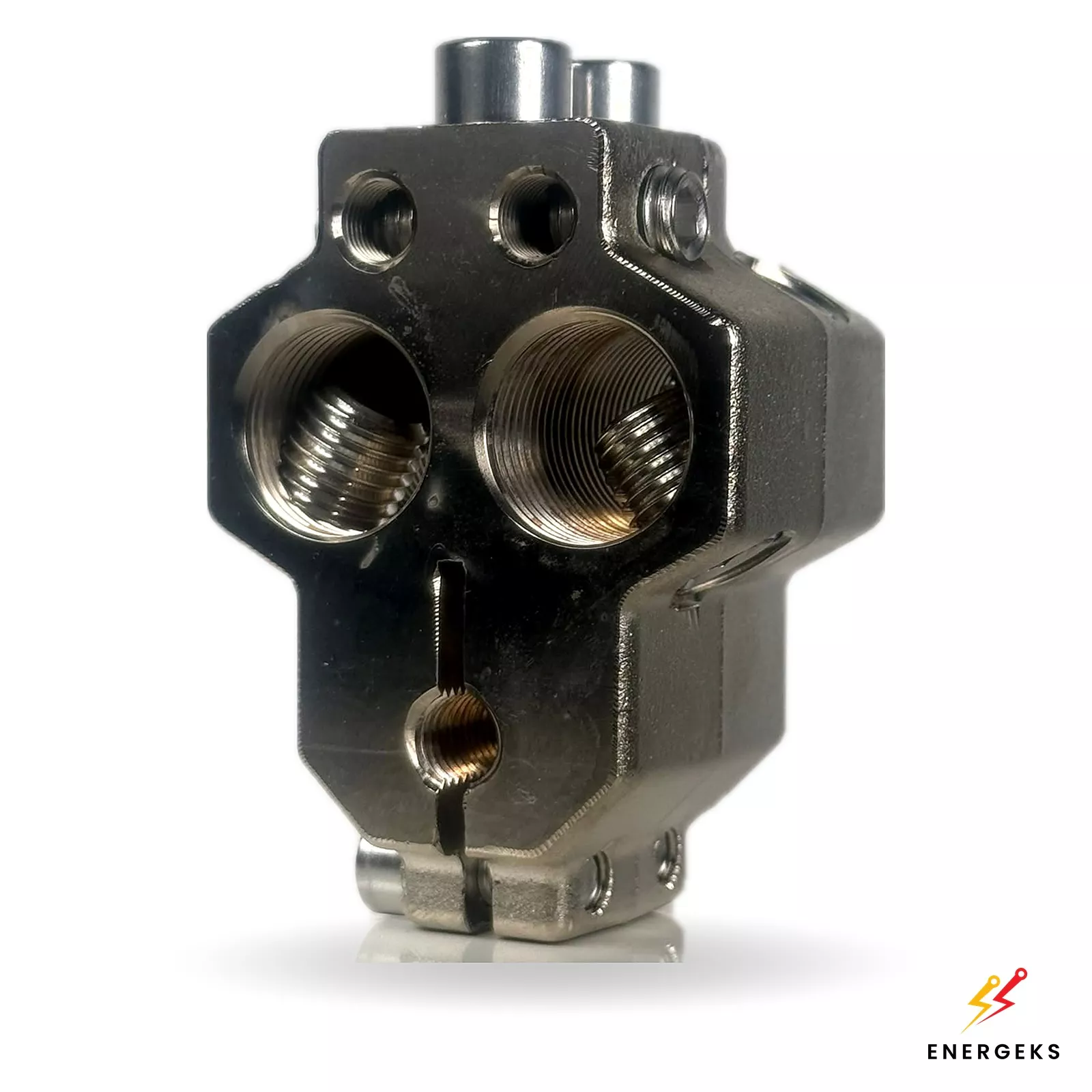

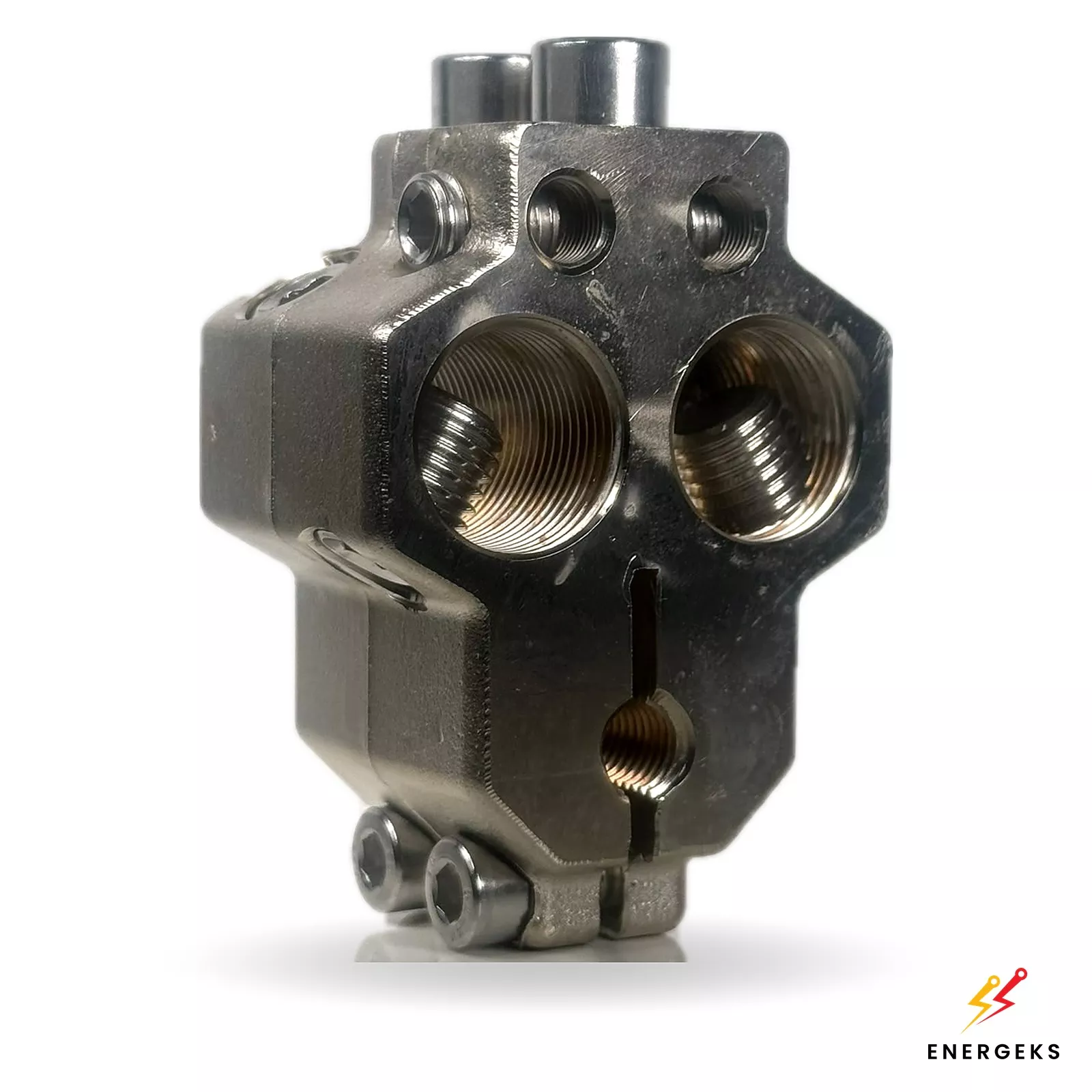

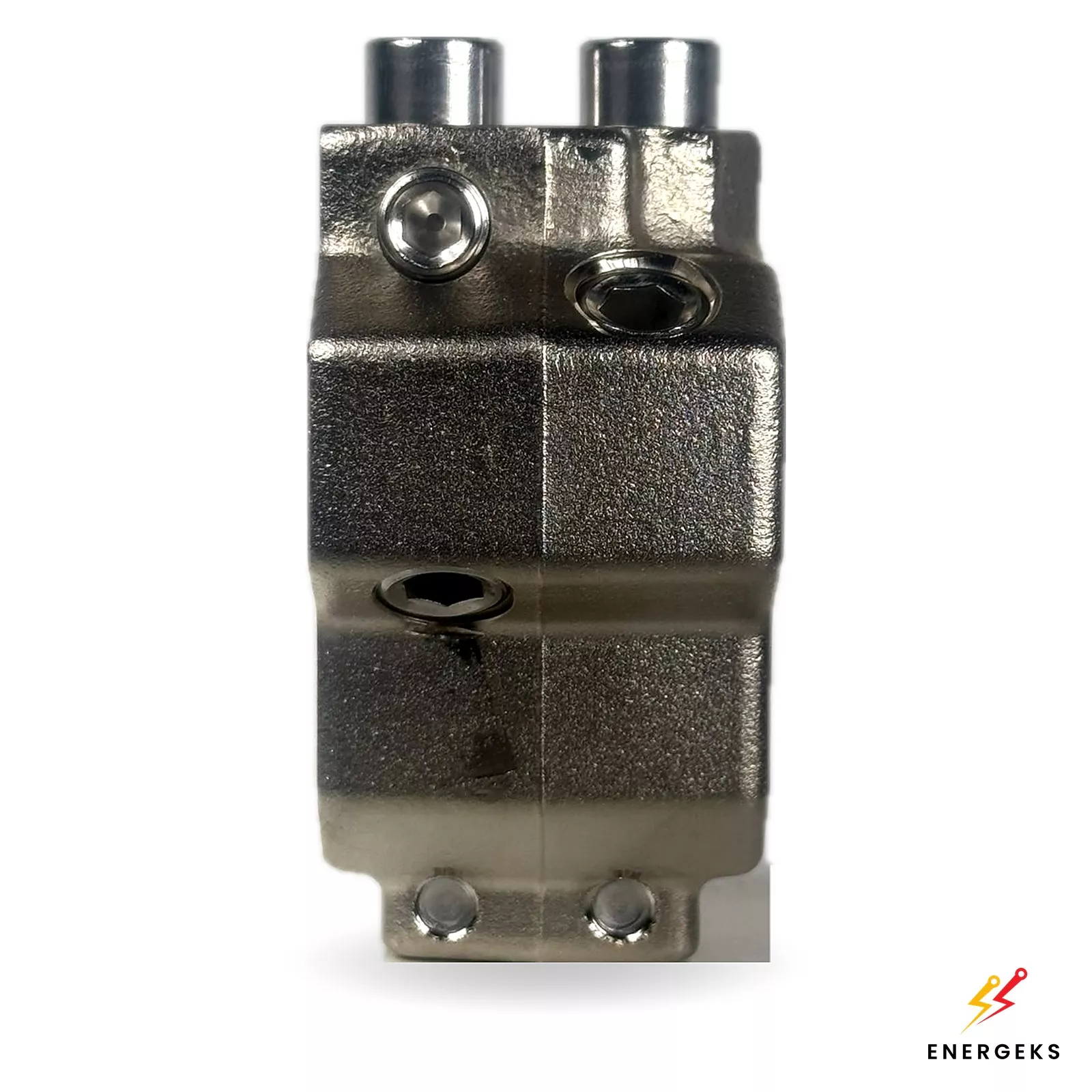

TOC-2/N
Versión con dos espárragos para el conductor neutro o de tierra.
Cubierta OZNN
Cubierta aislante para el borne – protección contra contactos, aves y roedores.
El borne del fabricante del transformador
Transformador + accesorios
Adaptamos los bornes a nuestros MarkoEco2; sirven para cualquier pasatapas de BT con espárrago M12–M30.
Forjado, no fundido
Latón forjado y estañado, tornillos A2. Conforme a EN 60947-7-1.
Un centro más seguro
La cubierta OZNN se coloca sobre el borne – se acabaron los cortocircuitos por aves.
De stock en Polonia
Bornes y cubiertas se envían desde nuestro almacén – por separado o junto con el transformador.
