Transformadores para subestaciones contenerizadas. Cómo elegir el transformador adecuado para una subestación prefabricada, instalaciones industriales y proyectos de energías renovables.

El proyecto está listo.
La documentación aprobada.
La cimentación hormigonada. El contenedor casi espera el transporte.
¿El transformador? Estándar. 1250 kVA. ¿Qué podría salir mal?

El día de la entrega resulta que el transformador no cabe en el compartimento.
O cabe -en el plano- pero una vez instalados los pasatapas, cables, cubiertas y radiadores, no se puede cerrar la puerta.
O se puede cerrar, pero no hay forma de sacarlo después sin desmontar media subestación.

Y entonces comienza el arte escultórico del sector.
Cambio de la estructura del contenedor. Desplazamiento del cuadro de distribución. Nuevas conexiones con barras. Otro transporte. Llamada al inversor. Llamada al fabricante. Llamada a la persona que "envió la ficha de catálogo".
Los costes aumentan, el calendario empieza a parecer una historia de fantasía, y el transformador —el equipo que solo debía estar ahí y zumbar— se convierte de repente en el protagonista de la inversión.

Y solo bastaba con haber hecho unas pocas preguntas adecuadas antes.

Cualquiera que haya diseñado al menos una vez una subestación transformadora prefabricada (PSS) conoce esta regla: el transformador no se selecciona solo para la potencia de la instalación. Se selecciona para toda la subestación, su construcción, su ventilación, sus protecciones, sus condiciones de red y su futuro modo de funcionamiento.

En Energeks trabajamos con transformadores de media/baja tensión destinados, entre otros, a subestaciones contenerizadas, instalaciones industriales, plantas fotovoltaicas y sistemas de almacenamiento de energía.

Sabemos, por tanto, que dos transformadores con la misma potencia en kVA pueden tener una placa de características similar, pero dimensiones, pérdidas, disposición de salidas, peso, nivel de ruido y requisitos operativos completamente diferentes.

Esta guía deberían leerla los proyectistas de subestaciones PSS, los contratistas generales, los integradores de instalaciones fotovoltaicas y de almacenamiento, los ingenieros eléctricos y los inversores industriales.

Después de su lectura, sabrás:

• cómo seleccionar correctamente la potencia del transformador,

• cuándo elegir transformador de aceite y cuándo seco,

• qué dimensiones comprobar antes de aprobar el contenedor,

• cómo calcular la influencia de las pérdidas en la ventilación del compartimento,

• por qué la tensión de cortocircuito afecta a todo el cuadro de baja tensión,

• qué acordar con el fabricante del transformador y el fabricante de la subestación,

• y cómo evitar los errores que suelen descubrirse durante el montaje.

Tiempo de lectura: aproximadamente 10 minutos.

El transformador para una subestación contenerizada no es un transformador "estándar de estante"

Técnicamente, un transformador en una subestación contenerizada puede ser una construcción muy similar a un transformador de distribución estándar.

Desde el punto de vista del proyecto, la situación es completamente diferente.

Un transformador que trabaja libremente en el exterior tiene aire alrededor, espacio para mantenimiento y condiciones relativamente buenas para disipar calor. En una subestación contenerizada, queda encerrado en un compartimento metálico o de hormigón, a menudo entre el cuadro de media tensión y el de baja tensión. Sus vecinos más cercanos también producen calor, y en verano, la envolvente de la subestación puede calentarse aún más por el sol.

El transformador no sabe que el proyecto se ve muy elegante en el programa CAD. Reacciona a la temperatura, a las corrientes, al campo magnético y a la cantidad real de aire que fluye entre los radiadores.

Las subestaciones transformadoras prefabricadas con tensión superior a 1 kV y hasta 52 kV están cubiertas por la IEC 62271-202:2022. La norma define, entre otras cosas, las condiciones de trabajo, los parámetros nominales, los requisitos constructivos y los métodos de ensayo de las subestaciones completas. En su última edición, también se ha incluido la evaluación de la influencia de la radiación solar en la temperatura interior de la envolvente y se han precisado los ensayos de calentamiento.

Esta es una distinción importante:

el cumplimiento por parte del transformador de la serie IEC/EN 60076 no significa automáticamente que toda la subestación con ese transformador vaya a funcionar correctamente.

El transformador y la envolvente deben tratarse como un sistema térmico, eléctrico y mecánico único.

El papel lo acepta todo. El contenedor tiene un sentido del humor un poco más limitado.

Selección de la potencia del transformador: la placa de características es solo el principio

La forma más común de selección es la siguiente:

La potencia de los receptores es de aproximadamente 900 kW, así que tomemos un transformador de 1000 kVA.

A veces será una decisión correcta.
A veces será un problema muy bien empaquetado.

La potencia del transformador se expresa en kilovoltamperios, es decir, kVA o MVA.
Los receptores, en cambio, suelen describirse por su potencia activa en kilovatios (kW) . Para pasar de un valor a otro, hay que tener en cuenta el factor de potencia:

S = P / cosφ

Para una carga de 900 kW y cosφ = 0,9:
S = 900 / 0,9 = 1000 kVA

Teóricamente, un transformador de 1000 kVA encaja a la perfección.
El problema es que un transformador "perfectamente ajustado" a veces lo es exclusivamente en la hoja de cálculo.

No preguntes solo: "¿cuántos kilovatios?"

Antes de elegir la potencia, hay que establecer:

• la potencia máxima simultánea,

• el perfil de carga a lo largo del día y del año,

• el factor de potencia,

• la presencia de motores y sus corrientes de arranque,

• la presencia de armónicos,

• la posible ampliación de la instalación,

• la temperatura ambiente,

• la dirección del flujo de energía,

• las sobrecargas esperadas,

• el sistema de compensación de potencia reactiva.

Una fábrica puede tener una potencia instalada total de 1400 kW, pero nunca consumir más de 750 kW. También puede tener receptores de 800 kW que, durante unos minutos de arranque, se comportan como si intentaran poner en marcha una pequeña fundición.

Por eso, no solo cuenta la suma de potencias, sino también el factor de simultaneidad y el carácter de la carga.

¿Y si sobredimensionamos directamente?

Añadir un margen razonable suele ser una buena práctica. Comprar un transformador del doble de potencia "por si acaso" ya no lo es tanto.

Un transformador sobredimensionado:

• cuesta más,

• es más grande y pesado,

• puede requerir una subestación mayor,

• genera pérdidas en vacío durante todo el tiempo que está bajo tensión,

• puede aumentar la corriente de cortocircuito disponible en el lado de baja tensión,

• puede funcionar la mayor parte del tiempo lejos de su punto óptimo de carga.

Las pérdidas en vacío se producen siempre que el transformador está alimentado, incluso si los receptores apenas consumen nada. Las pérdidas con carga aumentan aproximadamente con el cuadrado de la corriente.

Es decir, un transformador comprado "con mucho margen" puede, durante 20 años, calentar tranquilamente el aire y el balance del inversor.

Los requisitos actuales de ecodiseño para transformadores introducidos en el mercado de la UE se derivan del Reglamento 548/2014, modificado por el Reglamento 2019/1783.
Los requisitos Tier 2 son aplicables desde julio de 2021 y limitan las pérdidas admisibles o exigen un determinado nivel de eficiencia.

Ejemplo: transformador de 1250 kVA

La corriente nominal en el lado de 400 V es:
I = 1.250.000 / (√3 × 400) ≈ 1804 A

Este único resultado influye en:

• la sección y el número de cables de baja tensión,

• la construcción de las barras,

• la corriente nominal del cuadro de distribución,

• la aparamenta de protección,

• el modo de conexión del transformador,

• la temperatura de las conexiones,

• el espacio necesario para las salidas.

Si la tensión del lado de baja tensión es de 800 V, la corriente cae a aproximadamente 902 A. La potencia del transformador sigue siendo la misma, pero la geometría de las conexiones y los requisitos para el cuadro de distribución cambian radicalmente.

Por eso, la información "1250 kVA" sin especificar las tensiones es más o menos tan completa como pedir un coche con la descripción "grande, mejor en rojo".

Carga industrial, fotovoltaica y BESS: la misma potencia, diferente trabajo

Un transformador de distribución estándar en una planta industrial suele alimentar receptores.
Un transformador en una planta fotovoltaica trabaja principalmente con el flujo de energía de los inversores a la red.
En un sistema de almacenamiento de energía (BESS), la dirección del flujo cambia regularmente: carga, descarga, regulación de potencia reactiva, trabajo a carga parcial y ciclos de carga rápidos.

No es una diferencia cosmética.

En instalaciones fotovoltaicas y BESS, se debe proporcionar al fabricante del transformador al menos:

• la potencia y el número de inversores o PCS,

• la tensión en el lado de los inversores,

• la potencia activa máxima,

• el rango de potencia reactiva,

• el cosφ requerido,

• el perfil de carga y descarga,

• el contenido esperado de armónicos,

• la posibilidad de funcionamiento continuo a plena potencia,

• la frecuencia de los cambios de carga,

• la tensión de la red en el lado de media tensión,

• los requisitos del operador del sistema de distribución.

La serie IEC 60076 no solo cubre los parámetros generales del transformador, sino también aspectos relacionados con armónicos, transporte, corrientes continuas, monitorización del estado y la forma funcional de especificar el equipo.

La conclusión es simple:
el transformador para un BESS o una planta fotovoltaica no debe solicitarse basándose únicamente en la potencia de los inversores.

Un inversor no es una resistencia de calefacción. Genera un espectro específico de corrientes, puede funcionar con potencia reactiva y puede causar pérdidas adicionales en los devanados y elementos estructurales del transformador.

¿Transformador de aceite o seco para una subestación contenerizada?

Esta es una de las preguntas más frecuentes.
Y, como siempre en el sector energético, la respuesta más profesional es:
depende.

Transformador de aceite

El transformador de aceite, generalmente hermético con refrigeración ONAN, es una opción común para subestaciones transformadoras contenerizadas.

Ventajas:

• buenas propiedades de refrigeración,

• dimensiones compactas para una potencia dada,

• alta resistencia a sobrecargas periódicas,

• construcción probada,

• relación coste-potencia generalmente favorable,

• buena adaptación al trabajo en subestaciones exteriores.

Sin embargo, requiere tener en cuenta:

• el tipo y la cantidad de líquido aislante,

• la protección contra fugas,

• la cuba de retención o el compartimento estanco,

• la protección contra incendios,

• el acceso a válvulas, indicadores y protecciones,

• la posibilidad de sustitución segura del equipo.

El transformador de aceite puede ser una solución muy segura, pero aquí no funciona la regla: "pongámoslo y el aceite ya se las arreglará".

Transformador seco de resina

El transformador seco no tiene depósito con líquido aislante. Se elige a menudo donde los requisitos contra incendios, la reducción del riesgo de fuga o la ubicación cercana a personas e infraestructuras son importantes.

IEC 60076-11 cubre los transformadores secos e incluye, entre otros, las clases ambientales, climáticas, de incendio, la influencia de la altitud sobre el nivel del mar y el funcionamiento del transformador en una envolvente.

Ventajas del transformador seco:

• ausencia de aceite mineral,

• sin riesgo de fuga de líquido aislante,

• posibilidad de instalación cerca de los receptores,

• requisitos reducidos en cuanto a la gestión del aceite,

• buena solución para edificios, instalaciones públicas y ciertas aplicaciones industriales.

Pero hay un pero del tamaño de un radiador.

El transformador seco depende en gran medida de un flujo de aire correcto. El aire debe entrar libremente por la parte inferior, fluir a través de los devanados y salir por la parte superior. Las instrucciones de instalación de los fabricantes subrayan la necesidad de garantizar la ventilación y mantener la temperatura del aire dentro de los límites de diseño del transformador.

En un contenedor pequeño y soleado, un transformador seco sin una ventilación bien calculada puede recordar rápidamente que la palabra "seco" no significa "insensible a la temperatura".

¿Y los ésteres?

Los fluidos de éster pueden considerarse donde se necesitan propiedades ambientales o de resistencia al fuego diferentes a las del aceite mineral estándar.

Sin embargo, no deben tratarse como un sustituto simple "uno a uno". El tipo de fluido influye, entre otros aspectos, en el diseño del sistema aislante, la refrigeración, las juntas, los parámetros térmicos y el precio del equipo.

La elección debe acordarse con el fabricante del transformador ya en la fase de especificación, y no añadirse con un bolígrafo el día antes del pedido.

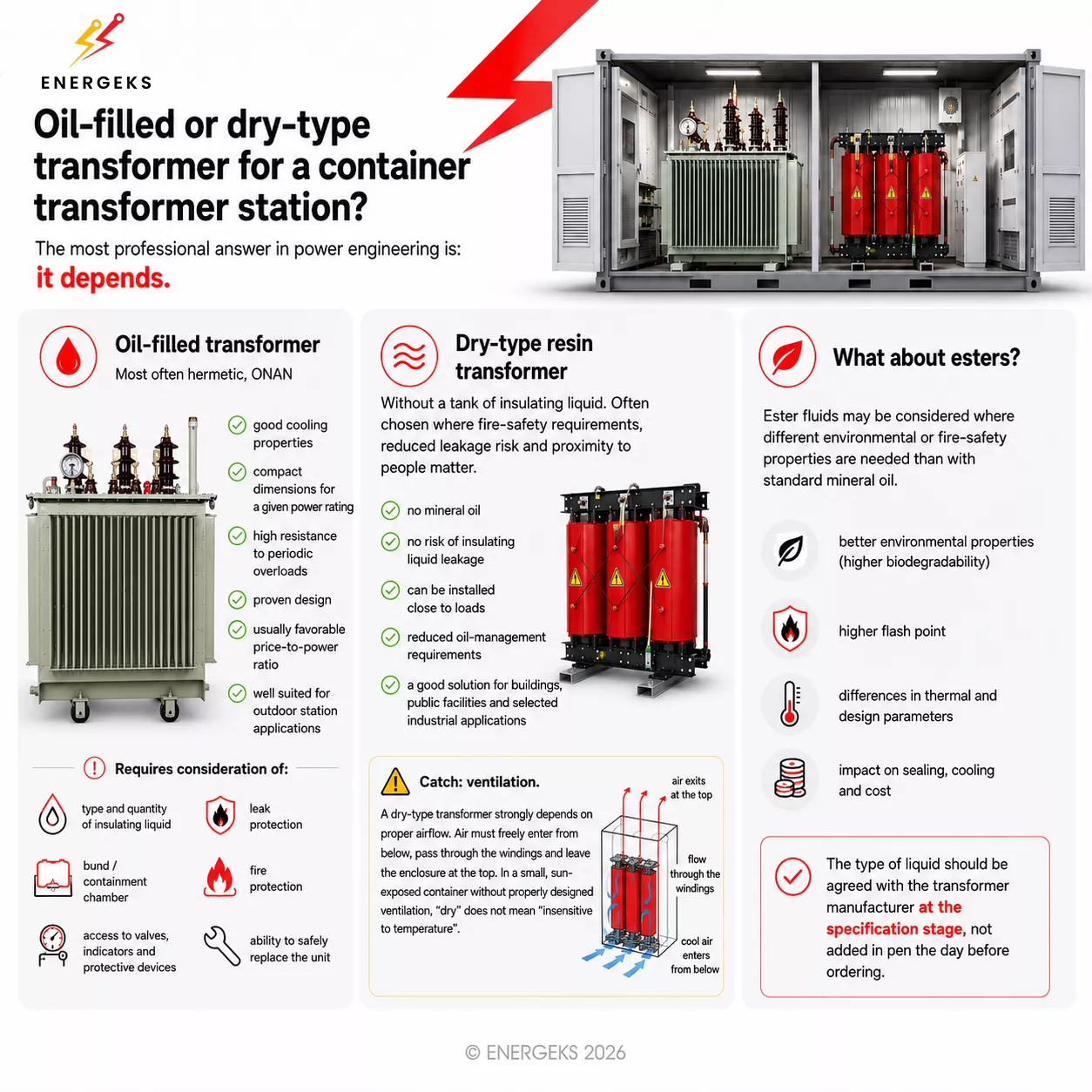

La infografía compara el transformador de aceite, el seco de resina y las soluciones con ésteres para una subestación transformadora contenerizada, indicando las diferencias en refrigeración, seguridad, ventilación, dimensiones y requisitos operativos.

CC: ENERGEKS 2026

Dimensiones: la potencia coincide, pero la física se negó a cooperar

Uno de los errores más costosos al diseñar una subestación transformadora prefabricada es aprobar su construcción basándose en las "dimensiones típicas del transformador".

El problema es que un transformador típico de 1000 kVA en realidad no existe.

Existe, en cambio, un transformador concreto de un fabricante concreto, con un núcleo determinado, unas pérdidas determinadas, una disposición de radiadores, un equipamiento, un modo de refrigeración, una tensión de cortocircuito, unos pasatapas y una distancia entre ejes de ruedas o patines. Dos equipos con la misma potencia, relación de transformación y grupo de conexión pueden diferir en longitud, anchura o altura en varios centímetros. A veces, en varias decenas.

En el papel seguirá siendo un transformador de 1000 kVA. En el contenedor, uno cabrá sin problemas y el otro hará que el proyectista empiece a mover las paredes en el modelo 3D con la esperanza de que el acero en la realidad también resulte elástico.

Por eso, la longitud, la anchura y la altura del cuerpo son solo el principio. Hay que conocer:

• el contorno máximo del equipo junto con radiadores, pasatapas, bornes y accesorios,

• la altura necesaria para retirar las cubiertas,

• la posición de los bornes de media y baja tensión,

• la distancia entre ejes de las ruedas,

• la dirección de rodadura,

• la masa total,

• el centro de gravedad,

• la ubicación de los puntos de elevación.

A esto se añade el espacio para los radios de curvatura de los cables, las distancias de aislamiento y el acceso para mantenimiento. El transformador puede caber en el compartimento como un volumen, pero una vez conectados los cables, puede resultar que el cable de media tensión tenga que girar en un ángulo hasta ahora conocido solo en el yoga avanzado.

Los requisitos de aislamiento y las distancias externas en el aire no son una sugerencia estética. IEC 60076-3 describe los requisitos de aislamiento y las distancias recomendadas entre partes activas, así como entre partes activas y tierra. Los diez centímetros que faltan no se pueden recuperar acercando el pasatapas de media tensión a la pared metálica solo porque en el programa de diseño se ve ordenado.

Hay otra cosa que es fácil olvidar: el transformador no solo tiene que estar en la subestación. Primero hay que llevarlo hasta allí.

Por lo tanto, hay que revisar todo el recorrido del equipo, desde el camión hasta su posición de trabajo. ¿Pasará por la puerta? ¿El umbral no es demasiado alto? ¿El suelo soportará su peso durante el desplazamiento? ¿Quedará espacio para los rodillos, el cabrestante y las maniobras? ¿Una vez colocados los demás equipos, la grúa podrá seguir accediendo al compartimento?

¿Y qué ocurrirá dentro de quince o veinte años, cuando el transformador tenga que ser retirado?

La subestación debe diseñarse no solo para el día del montaje, sino también para el día de la primera sustitución importante. A veces, eso significa una pared desmontable, a veces un techo desmontable, y a veces una vía de transporte adecuadamente planificada. Lo importante es que la solución se contemple en el proyecto, y no durante una avería.

Un transformador que cabe en el compartimento con un margen de veinte milímetros no encaja perfectamente.
Simplemente está avisando de forma muy educada de que alguien va a tener un problema.

Ventilación del compartimento del transformador: el calor no desaparece con buenas intenciones

Cada vatio de pérdidas del transformador se convierte finalmente en calor. No desaparece en la documentación, no se disipa en el calendario y no se deja convencer de que no se ha previsto espacio para él en el proyecto.

Si las pérdidas totales del transformador son, por ejemplo, de 12 kW, dentro de la subestación tenemos una fuente de calor equivalente a varios calefactores eléctricos potentes funcionando sin parar. A esto se suman las pérdidas del cuadro de baja tensión, las conexiones con barras y los cables, y en verano, también la radiación solar que calienta la envolvente de la subestación.

Como resultado, el transformador puede tener aún margen eléctrico, pero térmicamente encontrarse ya al borde de lo razonable.

La temperatura ambiente y el perfil de carga influyen en la temperatura de trabajo y en el envejecimiento del aislamiento. Esto significa que un equipo que trabaja durante años en un compartimento demasiado caliente puede no estar formalmente sobrecargado, pero su aislamiento se desgastará más rápido de lo previsto.

Por eso, la ventilación no puede ser un añadido que se incluye al final del proyecto. Debe derivarse de las pérdidas reales del transformador y de las condiciones de trabajo de la subestación.

En la ventilación natural, la regla es simple: el aire frío debe entrar por la parte baja, calentarse al pasar por el compartimento y salir por la parte alta. Una regla simple no significa que el proyecto sea simple.

El aire, como una persona después de ocho horas en una obra, elige el camino más fácil. Si las rejillas están mal colocadas, puede fluir directamente de la entrada a la salida, sin pasar por el transformador. En el plano todo se ve correcto, el aire realmente circula, solo que no necesariamente donde se necesita.

También hay que fijarse en la superficie activa de las aberturas, y no solo en sus dimensiones exteriores. Una rejilla de un metro cuadrado no proporciona automáticamente un metro cuadrado de flujo libre. Las lamas, las mallas antipájaros, los filtros y los silenciadores pueden reducir la sección real de tal forma que una abertura generosa empiece a funcionar como el equivalente energético de respirar con una pajita.

Importan las pérdidas de carga, la diferencia de altura entre la entrada y la salida, la protección contra el agua, el viento y la diferencia de temperatura prevista. Cuantos más elementos limiten el flujo, mayor puede ser la abertura necesaria.

Si la ventilación natural no es suficiente, hay que recurrir a la ventilación forzada. En ese caso, la elección del ventilador tampoco es el final de la historia.

Hay que definir el caudal requerido, la temperatura de arranque, el modo de control y el comportamiento del sistema tras una pérdida de tensión. También hay que decidir qué ocurre si el ventilador falla. ¿Se activa una alarma? ¿El otro ventilador toma el relevo? ¿La temperatura del transformador se transmite a la automatización de la subestación o al sistema superior?

Un ventilador no debería ser la única barrera entre el transformador y el sobrecalentamiento si nadie sabe si sigue girando.

Una ventilación bien diseñada no es vistosa. No hace ruido alrededor de sí misma, no requiere llamadas telefónicas y normalmente nadie piensa en ella.

Es decir, funciona exactamente como debe.

Tensión de cortocircuito uk%: un pequeño porcentaje, grandes consecuencias

La tensión de cortocircuito es uno de esos parámetros que parecen inofensivos hasta que se empieza a calcular la corriente de cortocircuito y el dimensionamiento del cuadro de baja tensión.

Para un transformador de 1250 kVA con tensión secundaria de 400 V, la corriente nominal es de aproximadamente 1804 A. Si la tensión de cortocircuito es del 6%, la corriente de cortocircuito aproximada en los bornes del transformador se puede estimar con la fórmula:

Ik ≈ In × 100 / uk

Sustituyendo:
Ik ≈ 1804 A × 100 / 6 ≈ 30 kA

Este cálculo es simplificado, ya que no tiene en cuenta la impedancia total de la red de alimentación, los cables, las barras y las conexiones. Pero muestra la escala del problema.

Si la tensión de cortocircuito es menor, la corriente de cortocircuito aumentará. El cuadro de distribución, las barras y la aparamenta deberán soportar mayores esfuerzos térmicos y dinámicos. Si uk% es mayor, la corriente de cortocircuito disminuirá, pero aumentarán las caídas de tensión durante la carga, lo que puede dificultar, por ejemplo, el arranque de grandes motores.

Este único parámetro influye, por tanto, simultáneamente en la selección del cuadro de distribución, los interruptores, las protecciones, la selectividad, las caídas de tensión y la posibilidad de funcionamiento en paralelo de los transformadores.

No debe copiarse la tensión de cortocircuito de un proyecto anterior solo porque el proyecto anterior funcionaba.
El hecho de que la instalación anterior no se haya incendiado aún no es un método de cálculo.

Grupo de conexión: unas pocas letras que pueden detener todo el sistema

Designaciones como Dyn5 o Dyn11 pueden parecer un código escrito por alguien que no quería usar frases completas. En realidad, transmiten información importante sobre la forma de conexión de los devanados, la salida del punto neutro y el desfase entre el lado de media y baja tensión.

El grupo de conexión influye en:

• el sistema de puesta a tierra del punto neutro,

• el funcionamiento de las protecciones de fallo a tierra,

• el flujo de la componente homopolar,

• la compatibilidad del transformador con la instalación existente.

También es relevante para la colaboración con inversores, generadores y otros transformadores.

Hay que prestar especial atención al funcionamiento en paralelo. Dos transformadores con la misma potencia y las mismas tensiones no pueden funcionar necesariamente juntos.

Deben tener grupos de conexión compatibles, relaciones de transformación y secuencias de fases idénticas. También son importantes las posiciones de las tomas, los valores de la tensión de cortocircuito y la característica de la impedancia. Si estos parámetros difieren, pueden aparecer corrientes de circulación entre los transformadores, y la carga no se repartirá como se esperaba.

Los transformadores no aprenden a colaborar en un viaje de integración.
Deben entenderse ya en la placa de características.

Relación de transformación y tomas: la red no siempre tiene los kilovoltios que prometía

Una anotación como 15/0,4 kV parece concreta, pero sigue sin decirlo todo.

Hay que conocer:

• las condiciones reales de tensión de la red,

• el nivel de aislamiento requerido,

• la tensión más alta del equipo Um,

• el rango de regulación de tomas,

• el número de escalones y el valor de cada escalón,

• en qué posición de la toma se da la relación de transformación nominal,

• y qué tensión se espera en el lado de baja tensión durante la carga normal.

En los transformadores de distribución típicos, se utiliza un cambiador de tomas sin tensión. Esto significa que el cambio de relación requiere la desconexión y el aislamiento del transformador.

No es, por tanto, un regulador que ajuste automáticamente la tensión en cualquier situación.

Si la tensión en el lado de media tensión aumenta durante los periodos de intensa generación fotovoltaica, una relación de transformación mal elegida puede provocar una tensión demasiado alta en el lado de baja tensión. En una red débil y con mucha carga, el problema puede ser el contrario: la tensión empezará a bajar.

Las tomas permiten ajustar la relación de transformación a las condiciones de la red, pero no corrigen un sistema mal diseñado.
No son un mando mágico etiquetado con la palabra "todo irá bien".

Salidas de media y baja tensión: los cables también necesitan espacio

El transformador no termina en la cuba y los radiadores. También hay que conectarlo al cuadro de media y baja tensión, y la forma de realizar estas conexiones puede cambiar por completo la disposición del compartimento.

En el lado de media tensión se pueden utilizar, entre otros, pasatapas de porcelana o enchufables, con salidas superiores o laterales. En el lado de baja tensión pueden aparecer bornes planos, cables o conexión a un puente de barras. Cada una de estas soluciones requiere diferente espacio y diferente acceso de montaje.

Especialmente en el lado de baja tensión, unos pocos centímetros marcan una gran diferencia. Con un transformador de 1250 kVA, la corriente nominal en el lado de 400 V supera los 1800 A. En unidades mayores, hablamos ya de varios miles de amperios.

En tal configuración, un desplazamiento de los bornes puede obligar a reconstruir todo el puente de barras.

Por eso, antes de aprobar la construcción de la subestación, hay que conocer:

• el lado de conexión de media y baja tensión,

• el orden de las fases,

• la altura y separación de los bornes,

• el tipo de terminales.

También hay que tener en cuenta:

• el número de cables por fase,

• sus radios de curvatura,

• el modo de fijación,

• el espacio necesario para realizar las conexiones.

Las conexiones con barras requieren además considerar las fuerzas electrodinámicas, la dilatación térmica y la compensación de vibraciones.

Los cables pesados no pueden colgar de los pasatapas del transformador como una bolsa de la compra de una manivela. Deben tener su propio soporte y alivio mecánico para no transmitir fuerzas a los bornes.

También conviene dejar al técnico el espacio suficiente para que pueda usar una llave dinamométrica sin tener que desmontar media subestación y su propia muñeca.

Puesta a tierra: "de alguna manera lo conectamos" no es un esquema

La puesta a tierra del transformador y de toda la subestación debe planificarse de forma inequívoca.

Hay que definir:

• el sistema de puesta a tierra del punto neutro en el lado de baja tensión,

• la conexión de la cuba o estructura del transformador a la barra principal de tierra,

• la puesta a tierra de las pantallas de los cables,

• las conexiones equipotenciales.

Si la construcción del transformador requiere una salida separada para la puesta a tierra del núcleo, también debe figurar en el proyecto.

No es un detalle de montaje.

El sistema de puesta a tierra influye en el funcionamiento de las protecciones, en los valores de las corrientes durante los fallos a tierra y en el comportamiento de todo el sistema en situaciones de emergencia. Requieren especial atención las instalaciones con inversores, filtros EMC, cargas no lineales, sistemas de alimentación ininterrumpida (SAI) y fuentes de respaldo.

También hay que determinar si el punto neutro del lado de baja tensión será accesible y qué capacidad de corriente debe tener. En instalaciones con un gran número de cargas no lineales, por el neutro pueden circular corrientes significativas de armónicos de tercer orden y sus múltiplos.

En tal caso, el neutro no es un añadido a las tres fases.
Y desde luego no es "esa cuarta barra que pondremos más tarde".

Ruido y vibraciones: el transformador no es ruidoso... hasta que se coloca al lado de un dormitorio

Todo transformador emite sonido. Proviene principalmente de los fenómenos en el núcleo y de las fuerzas electromagnéticas sobre los devanados.

En espacios abiertos, puede ser apenas perceptible. Una vez encerrado en un contenedor, la situación puede cambiar.

La envolvente de la subestación puede amortiguar parte del sonido, pero también puede reflejar las ondas, amplificar ciertas frecuencias y actuar como una caja de resonancia. Las vibraciones pueden transmitirse a través del suelo, a la cimentación y luego a los elementos estructurales vecinos.

Por eso, en ubicaciones cercanas a viviendas, oficinas, hospitales u otras instalaciones sensibles al ruido, no basta con afirmar que el transformador "es silencioso".

Hay que conocer:

• el nivel de potencia acústica garantizado,

• evaluar la construcción de la cimentación,

• el método de asentamiento del equipo,

• la influencia de los ventiladores y las persianas.

También conviene analizar las conexiones entre el transformador y el cuadro de distribución.

Las juntas antivibratorias no servirán de mucho si el transformador se conecta a la estructura de la subestación mediante un puente de barras rígido, que transmitirá las vibraciones como un mensajero profesional.

El ruido debe analizarse, por tanto, como una característica de toda la subestación, y no solo del transformador. El equipo puede cumplir los requisitos, pero el contenedor, la cimentación y la ventilación decidirán lo que finalmente oirá la persona al otro lado de la valla.

Artículo relacionado:

Cómo no quemar un millón. Principios de construcción de una subestación transformadora para la industria pesada

Qué incluir al solicitar un transformador para una subestación contenerizada

Una buena solicitud de oferta no tiene por qué tener 40 páginas, cinco anexos y sellos con el águila.

Pero debe contener la información suficiente para que el fabricante del transformador no tenga que adivinar si el equipo va a alimentar una nave de producción, una planta fotovoltaica, un sistema de almacenamiento de energía o quizás una pequeña central eléctrica oculta bajo el nombre de "edificio de oficinas".

Cuantos más datos clave proporciones al principio, menos llamadas, menos aclaraciones y menos frases mágicas del tipo "eso aún depende".

Y, sobre todo, mayor será la probabilidad de que la oferta recibida se refiera al transformador que realmente necesitas, y no al que se pudo presupuestar más rápido.

⚡ Primero, la parte eléctrica, porque el transformador vive de la tensión

Para empezar, hay que decir qué potencia se necesita. El valor en kVA o MVA es la base de toda la solicitud. Sin ella, la conversación es como ir a un restaurante y preguntar: "¿cuánto cuesta la comida?".

Pero la potencia sola no es suficiente. Se necesitan:

• las tensiones en el lado de media y baja tensión,

• la frecuencia,

• el grupo de conexión esperado.

Estos parámetros deciden con qué red trabajará el transformador y si, tras su conexión, todo sonará según el proyecto o si, más bien, se formará un jazz experimental de instalación.

También debe indicarse la tensión de cortocircuito. Ese pequeño porcentaje tiene un gran impacto en las corrientes de cortocircuito, la selección de protecciones, las caídas de tensión y la colaboración con el cuadro de distribución. uk% no debería copiarse del último proyecto solo porque "allí también era 6% y funcionaba".

Otro punto es el rango de regulación de tomas y el número de escalones disponibles. La red no siempre se comporta exactamente como en el esquema unifilar, por lo que es bueno saber si el transformador debe permitir la corrección de la relación de transformación y en qué rango.

A esto se añade el nivel de aislamiento, los valores requeridos de pérdidas en vacío y con carga, y las expectativas sobre el ruido. Este último parámetro suele aparecer cuando el transformador empieza a trabajar a cinco metros de una oficina, una vivienda o la caseta de vigilancia, y alguien descubre que el "suave zumbido" tiene vida acústica propia.

⚡ Luego, explica qué va a hacer realmente este transformador

Dos transformadores con la misma potencia pueden tener una vida profesional completamente diferente.

Uno, la mayor parte del año, alimenta tranquilamente la iluminación, la ventilación y algunas líneas tecnológicas. El otro, maneja grandes motores, inversores, soldadoras o el PCS de un sistema de almacenamiento de energía que cambia de dirección constantemente. En la placa de características pueden parecer similares, pero su día a día es completamente distinto.

Por eso, hay que describir:

• el tipo de carga,

• la potencia activa máxima,

• el factor de potencia cosφ o el rango de potencia reactiva, especialmente si en la instalación trabajan inversores, sistemas de compensación o equipos de electrónica de potencia.

El perfil de trabajo es muy importante. El transformador soporta de forma diferente una carga constante durante todo el día, picos cortos o sobrecargas regulares. Conviene indicar si trabaja 24 horas, solo en un turno, estacionalmente o si, quizás, en verano recibe más trabajo justo cuando la temperatura en el contenedor empieza a parecerse al interior de un horno.

Si en el sistema hay motores, hay que dar las corrientes de arranque. Si hay inversores, rectificadores, SAI o cargadores, hay que mencionar los armónicos. No es necesario enviar un doctorado sobre calidad de la energía, pero la información sobre el carácter de la carga puede evitar la selección de un transformador para unas condiciones que, en realidad, nunca verá.

También conviene indicar la dirección del flujo de energía. En una instalación clásica, la energía fluye de la red a los receptores. En instalaciones fotovoltaicas y BESS, la situación puede invertirse, a veces varias veces al día. Si se prevé el funcionamiento en paralelo con otro transformador, generador u otra fuente, también hay que decirlo desde el principio. El transformador no aprecia las sorpresas de integración.

⚡ El contenedor está en el mundo real, no en un entorno CAD neutro

Las condiciones ambientales suelen tratarse como un anexo a la especificación. Es un error, porque el transformador no trabaja en el catálogo, sino en una ubicación concreta.

Hay que indicar si el equipo se instalará en interior o exterior. En el caso de una subestación contenerizada, "exterior" no significa aún que el transformador tenga acceso confortable al aire fresco. Sigue encerrado en un compartimento metálico que, durante varias horas al día, recoge el sol como una sartén solar.

Hay que dar la temperatura ambiente mínima y máxima, la altitud sobre el nivel del mar, la humedad y el nivel de polvo. La altitud afecta a la refrigeración y al aislamiento; la humedad, al riesgo de condensación; y el polvo, a la ventilación y a la limpieza de las superficies aislantes.

Si en el entorno hay sustancias corrosivas, atmósfera salina, productos químicos o polvos industriales agresivos, el fabricante debe saberlo. Una subestación junto a una planta química, una depuradora, una cementera y un tranquilo centro logístico no trabaja en las mismas condiciones, aunque todos los proyectos tengan una cubierta igualmente estética.

Conviene definir los requisitos de condensación y la exposición de la subestación a la radiación solar. Un contenedor a la sombra entre edificios y un contenedor solitario en una explanada abierta a pleno sol son dos microclimas diferentes. El transformador notará la diferencia antes que el usuario.

⚡ Luego viene la mecánica, el momento en que los centímetros recuperan el poder

El transformador puede tener parámetros eléctricos ideales y, aun así, no ser adecuado para una subestación concreta porque es demasiado ancho, demasiado alto, demasiado pesado o tiene las salidas en el lado equivocado.

Por eso, en la solicitud hay que indicar las dimensiones máximas admisibles y el peso del equipo. Y no solo las dimensiones de la cuba o los devanados. Hay que incluir radiadores, pasatapas, accesorios, cajas, válvulas, asas y todo lo que en el mundo real sobresale del elegante rectángulo del plano.

La dirección de las salidas de media y baja tensión también debe especificarse claramente. Permite evitar que el cuadro de distribución espere a la izquierda, el transformador saque los bornes a la derecha, y alguien intente crear entre ellos un sistema de conexiones que parezca una instalación artística.

El tipo de conectores debe elegirse en función del modo de conexión con el cuadro de distribución. Se usan soluciones diferentes para cables, para puentes de barras y para pasatapas enchufables. Conviene indicar los requisitos de orden de fases, separación de bornes y altura de las conexiones.

Si el transformador tiene ruedas o patines, hay que especificar su separación y dirección de rodadura. Esto es importante para las guías, el suelo de la subestación y el modo de introducción del equipo en el compartimento.

También hay que describir el transporte. ¿El transformador se deslizará por la puerta, se bajará por el techo, se introducirá sobre rodillos, o quizás la subestación se montará a su alrededor? Las dimensiones de las puertas, la capacidad de carga del suelo, el acceso para la grúa y el espacio de maniobra no son detalles logísticos. Son parte del proyecto.

En esta fase, también conviene indicar el equipamiento adicional: indicadores de temperatura, sensores, protecciones, contactos de alarma, monitorización, válvulas, relés, ventiladores, envolventes, pasatapas u otros elementos requeridos por el inversor y la automatización de la subestación.

⚡ Por último, la documentación, es decir, todo lo que de repente todos necesitan "para ayer"

Una buena solicitud debe especificar qué documentación se espera y cuándo debe entregarse.

La base es el plano de dimensiones. Es lo que permite al fabricante de la subestación comprobar si el transformador realmente cabe en el compartimento, si tiene el espacio adecuado para las conexiones y si puede montarse con seguridad.

También se necesitará la ficha técnica y la lista de pérdidas. Las pérdidas son importantes no solo para evaluar la eficiencia, sino también para los cálculos de ventilación y el balance térmico del compartimento.

Dependiendo de la fase del proyecto y de los requisitos del inversor, pueden ser necesarios los protocolos de ensayo, el modelo de placa de características, el manual de transporte, montaje y puesta en marcha y las correspondientes declaraciones de conformidad.

También conviene exigir una lista completa del equipamiento. Nada mejora tanto el ambiente en una obra como descubrir que un elemento considerado por una parte como "estándar obvio" ha sido tratado por la otra como una opción de pago que nadie pidió.

Es muy recomendable establecer un calendario de aprobación de la documentación. Primero, la ficha y el plano para su aprobación; luego, la producción; a continuación, la documentación final. Este orden parece lógico, pero en el sector aún hay proyectos en los que el plano para aprobación llega al cliente cuando el transformador ya empieza a secarse lentamente después de la pintura.

⚡ Una buena solicitud ahorra diez llamadas nerviosas

No es necesario conocer todos los parámetros desde el primer día. Si algunos datos aún se están acordando, simplemente indícalo en la solicitud. Es importante que el fabricante sepa qué valores están aprobados, cuáles son orientativos y cuáles aún pueden cambiar.

La peor solicitud es:
"Por favor, precio de transformador estándar de 1000 kVA para contenedor."

La mejor no tiene que ser larga, pero debe describir claramente el equipo, las condiciones de trabajo, las limitaciones mecánicas y el alcance de la documentación esperada.

Porque el fabricante del transformador puede asesorar, optimizar y proponer la solución adecuada. No debería, sin embargo, verse obligado a reconstruir el proyecto por telepatía a partir de un solo número y un archivo adjunto llamado "final_v7_ultimo_corregido.pdf".

Cómo seleccionar un transformador de media tensión para una subestación contenerizada. La respuesta más breve

No empieces con la pregunta: ¿cuánto cuesta el transformador?

Primero, comprueba:

• dónde va a trabajar,

• qué va a alimentar,

• cómo va a ser cargado,

• y si realmente cabe en la subestación —junto con las conexiones, la ventilación y el espacio de mantenimiento.

Un buen transformador debe encajar en el proyecto eléctrica, mecánica y térmicamente.

Lo mejor es que, después de la puesta en marcha, nadie tenga que salvar la inversión con llamadas, modificaciones y supervivencia técnica.

Agradecemos a los proyectistas, contratistas, integradores e inversores que nos invitan a conversar con la suficiente antelación. Es entonces cuando podemos seleccionar conjuntamente la solución que funcionará con tranquilidad y fiabilidad durante años.

⚡ En Energeks ayudamos a seleccionar transformadores de aceite y secos para subestaciones transformadoras prefabricadas, plantas industriales, instalaciones fotovoltaicas y sistemas de almacenamiento de energía. Analizamos no solo la potencia nominal, sino también las condiciones de red, el grupo de conexión, la tensión de cortocircuito, las pérdidas, las dimensiones, la refrigeración y el perfil de trabajo real.

No buscamos el transformador más grande ni la solución más barata a cualquier precio. Buscamos la configuración que, una vez puesta en marcha la inversión, simplemente haga su trabajo: con tranquilidad, eficiencia y sin llamadas nerviosas.

Conoce la oferta de transformadores Energeks.

Si el tiempo de entrega es clave en tu proyecto, consulta los transformadores disponibles inmediatamente en nuestro almacén.

Y si quieres seguir nuestras realizaciones, guías técnicas e historias del sector sin el barniz corporativo, únete a Energeks en LinkedIn.

Hablemos de tu proyecto como socios.

Antes de que el transformador llegue al contenedor, y no cuando resulte que el contenedor tiene su propia opinión al respecto.

fuenets:

1. International Electrotechnical Commission, IEC 62271-202:2022 — AC prefabricated substations for rated voltages above 1 kV and up to 52 kV.

2. International Electrotechnical Commission, IEC 60076 series — Power transformers.

3. European Commission, Power Transformers — Ecodesign requirements and Tier 2 efficiency provisions.
